Как сделать компрессор своими руками в домашних условиях

Компрессор из холодильника своими руками

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками.

Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

• мощностью;
• производительностью.

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

• автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
• насос с манометром, вместо нагнетателя;
• камерный сосок;
• ремонтный комплект;
• обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

• шуруповерт или дрель;
• фрезы по металлу с титановым покрытием;
• турбина или бормашина с абразивными насадками;
• щетка по металлу;
• вальцеватель для медных трубок;
• разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора.

Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме.

Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

1. Арматура для крепления металлических рукавов.
2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
3. Два колесика с платформой для ее крепления к ресиверу.
4. Компрессор.
5. Метизы.
6. Арматура для настройки давления.

1. Сварочный аппарат – инвертор.
2. Шуруповерт.
3. Фрезы по металлу.
4. Шлифмашина с абразивными кругами.
5. Щетка по металлу;
6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Уход и обслуживание самодельного компрессора

При эксплуатации такого изделия в домашнем хозяйстве необходимо:

1. Постоянно следить за герметичностью соединений воздуховодов.
2. Следить за уровнем масла и проводить его периодическую замену.
3. Отслеживать состояние электрических соединений.
4. Сливать воду из ресивера.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Гаражный компрессор своими руками. Моя версия.

Давно почитываю темы сообщества по оснащению гаража и инструмент . Отмечаю довольно активный интерес людей к этой теме.

Вот решил поделиться своим вариантом самопала .

Некоторое время я похаживал по магазинам, изучая цены и предложения заводского китайского оборудования и назрела у меня мысль построить компрессор, используя — одновременно -комплектующие : как покупные, ТЕ ЧТО ЛУЧШЕ КУПИТЬ ГОТОВЫЕ, так и самостоятельно изготовленные или доработанные своими руками.
В результате — получить более -менее приличный инструмент за умеренную для своих параметров цену.
Поэтому — сразу оговорюсь: это пост не о том, как на%бать систему и заполучить канарейку за копейку !.
Это скорей иллюстрация идеи немного сэкономить, монетизируя свою любовь к рукожопству техническому творчеству )))

Итак, для начала мне в руки попал баллон 50 литров от пропана.

Разумеется -50 литров, это слишком мало для солидного компрессора, однако я предусмотрел возможность расширения обьема системы в перспективе.

Тут надо отметить, что мне пришлось немного потрудиться, дабы отмыть его внутренности от остатков одоранта-
общеизвестно, что в природный газ добавляется смесь природных меркаптанов, которая и придает запах газу .
Избавиться от запаха в баллоне — оказалась весьма трудной задачей.

Многократная промывка водой помогла очень слабо, хотя и удалила основную гадость в виде жырных отложений.

Далее я пробовал заливать трансформаторное масло, ( как мне показалось, оно впитало довольно много этой гадости).

Потом целых три дня промывал проточной водой изнутри. (
разумеется, я не сидел перед ним все это время, просто засунул в баллон шланг с водой и оставил все это на три дня).
Когда мне все это надоело, то завершил отмывку я следующим образом- наполнил баллон водой, положил его на электроплиту ( на две конфорки), довел все это до кипения, а потом насыпал туда стирального порошка и немного потряс и покатал баллон. Это заметно ослабило остаточный запах.
Забегая вперед — сообщу, что в дальнейшем, при работе компрессора, остатки запаха весьма быстро выветрились.

Далее я приступил к сварочным работам :
приварил скобки для крепления колес и третью опору.

Следующим пунктом, приварил площадки для крепления электродвигателя и головы компрессора. ( предварительно усилив их наваркой дополнительных элементов жесткости снизу)

А так же приварил закладные резьбовые шайбы для остальных компонентов и выходной патрубок.

На баллоне ранее вентиль был с конической резьбой W27,8х14/1" . Размеры этой резьбы позволили нарезать новую резьбу G3/4 в узком конце отверстия,
таким образом, в перспективе, облегчается задача расширения обьема рессивера.( о чем я написал чуть выше)
Ну а пока туда я вкрутил заглушку.
Для облегчения перемещения компрессора по гаражу — сваял некое подобие ручки из трубы 20х20.

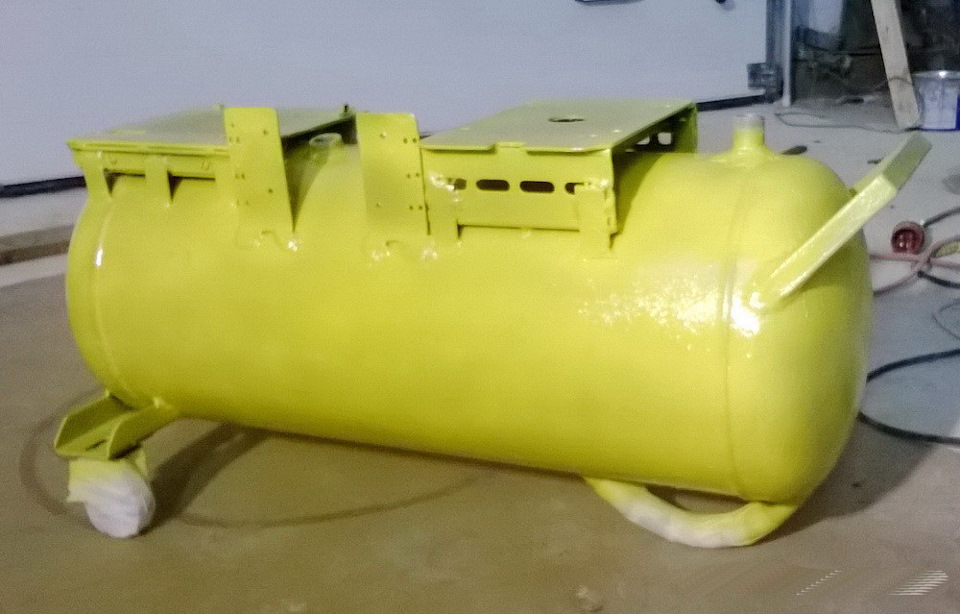

Все это приняло вот такой вид:

пока еще больше похож на пропановый баллон, нежели на компрессор))) Ну и после завершения сварочных работ — выкрасил .

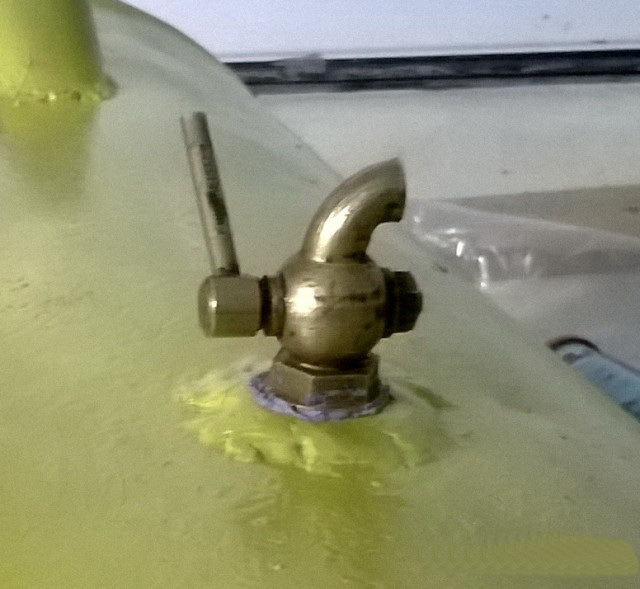

на брюхе у компрессора была так же приварена гайка с резьбой 1/4 дюйма для краника — сливать конденсат из рессивера.
( краник так же нашелся в домашнем хозяйстве)

Приварено, конечно некрасиво, электросваркой, поэтому вышло не очень гламурно.

Ну теперь приходит черёд деталей, которые лучше купить.
Для меня это важно ! ЧТОБЫ В НУЖНОЕ ВРЕМЯ, ЕСЛИ ЧТО-ТО ВЫЙДЕТ ИЗ СТРОЯ, МОЖНО БЫЛО ПРОСТО КУПИТЬ НЕИСПРАВНУЮ ДЕТАЛЬ и не терять время на поиски подходящего .
Поэтому был куплен:
— обратный клапан ( узел покупной),
Так же медная трубка( концы под штуцеры вальцевал самолично подручными средствами),
трубку пришлось так же купить в количестве одного метра. ( меньше не продавали )))

Для облегчения натяжения ремня я приварил две гайки на станину мотора- и вкрутил туда натяжные болты. Этими болтами предполагается толкать и сдвигать мотор в некоторых пределах, для натяжения приводного ремня.( ремень подобрал по факту полученного расстояния между мотором и головой )

Электромотор 3 кВт отыскался у меня в хозяйстве без денежных вливаний, что несколько порадовало меня снижением расходов.

Мне вообще не нравится идея использовать для этих целей компрессор от ЗИЛа, прежде всего по причине относительно недостаточной производительности. Готов был согласиться с ее применением лишь на условии заиметь ее в виде бесплатного подарка. Но тут счастье мне не улыбалось,
поэтому в специализированном магазине купил готовую голову Фубаг с заявленной производительностью 530 литров ( однако надо помнить — это производительность по всасу!) В комплекте к голове шел так же шкив-вентилятор, что сильно упрощало самостоятельное изготовление компрессора.
Немного пришлось поискать компактную коробку для пускателя, так как двигатель используется трехфазный на 380 Вольт.
Все таки при постройке этого компрессора я немного хотел сделать его по возможности более компактным.

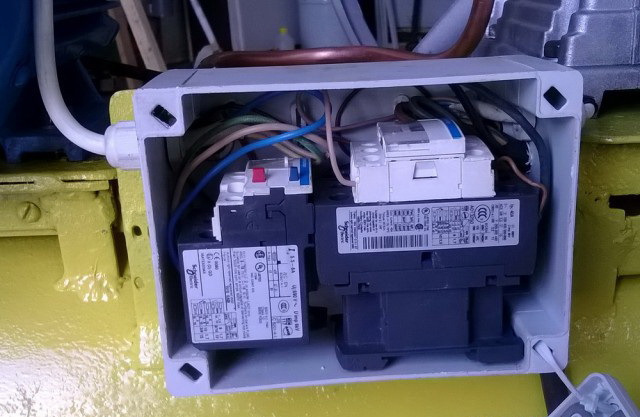

. В общем в коробку уместился пускатель и тепловое реле.
( эти узлы тоже были в наличии и покупать не пришлось)

пускатель с тепловым реле

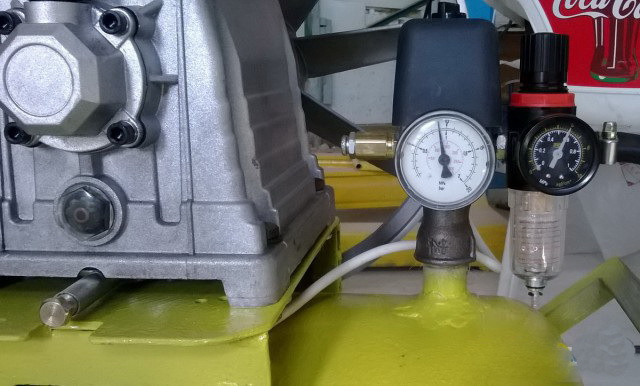

Прессостат и регулятор давления, после некоторых раздумий я так же купил готовые, так как покупные они оказались более компактные и сэкономили мне много времени.

Хотя до этого у меня была вполне внятная концепция управления компрессором от электронного датчика давления.

Немного опечалило то, что на колбе влагоотделителя указан максимум допустимого давления в 9,9 очков, так что пришлось настроить прессостат на 9 атмосфер в рессивере, что позволяет вполне комфортно пользоваться компрессором например при 6 очках после регулятора давления.

Прессостат имеет так же предохранительный клапан максимального давления.

собрав все это воедино, на выходе я получил вот такой компрессор, по дизайну сильно напоминающий украинский шведский флаг)))), но так уж получилось)).
Пользуюсь им уже второй год, получая от него только помощь в моих задачах и никаких проблем с надежностью.

использую его в основном для пневмоинструмента

По цене вышло лично у меня- при условии исходного наличия имеющихся ресурсов и компонентов — в три раза дешевле такого же по производительности покупного компрессора.
Обьем рессивера, конечно, маловат для некоторых работ,
НО, как я написал- есть возможность подключить расширение обьема.
Готов признать недоработку по факту отсутствия защитной решетки ограждения от вращающихся шкивов, но в будущем сам себе пообещал этот косяк исправить, как только найдется подходящая решетка из металла в хозяйстве.

Самодельный компрессор для мастерской, как сделать самому

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Интересное! При ручной подаче экономятся финансовые средства, но тратится много сил и энергии на контроль над процессом. При автоматическом нагнетании все эти недостатки устраняются, единственное, что остается – регламентная замена масла в воздушной помпе.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Полезное! Ниппель в родном соске автомобильной камеры оставляем – он будет работать как клапан, удерживая избыточное давление.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

• манометр;
• редуктор с масловлагоотделяющим фильтром;
• реле контроля давления;
• бензиновый топливный фильтр;
• водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
• резьбовые переходники;
• автомобильные хомуты;
• двигатель компрессора;
• ресивер;
• полусинтетическое моторное масло вязкостью 10W40;
• тумблер на 220 вольт;
• латунные трубки;
• маслостойкий шланг;
• толстая доска для основы;
• аптечный шприц;
• преобразователь ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• краска по металлу;
• надфиль;
• мебельные колеса;
• фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресивера запорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины.

С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Важно! Чтобы созданный своими руками компрессор служил долго и исправно, следует проводить регламентные работы. Это, в первую очередь, регулярная смена масла и своевременная замена фильтрующих элементов.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Модернизация автокомпрессора

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Далее, необходимо найти на выходе из БП еще 2 провода: один желтый, это будет “+”, и один черный с полярностью “-”. Можно брать любые провода данных цветов из любой связки проводников.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля, то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина, имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник, имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. Обратный клапан. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.

5. Прямой ниппель, представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная. Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник, имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем. Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.



При сборке всех элементов необходимо использовать резьбовой герметик, например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Совет! Под хомуты рекомендуется проложить прокладки, изготовленные из шланга большего диаметра. Они предотвратят повреждение хомутами шланга высокого давления.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.


3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.


4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.


Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор из холодильника

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью. С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром. Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Особенности использования компрессора

Воздушный компрессор в гараже нужен всегда. Его можно применять как для сдувания пыли с поверхностей обрабатываемых абразивом деталей, так и для получения избыточного давления в пневмоинструментах.

Часто рабочий ресурс компрессора необходим для выполнения покраски автомобиля, что накладывает к создаваемому потоку воздуха определенные требования:

• Поток должен идти строго равномерно без всяких примесей в виде капель жидкости, масла или взвешенных твердых частиц. На свеженанесенном лакокрасочном покрытии зернистость, каверны и шагрень бывают из-за проникновения инородных частиц в струю воздуха.
• Неравномерное поступление смеси приводит к возникновению потеков краски и появлению матовых пятен на эмали.
• Фирменные воздушные компрессоры, выпускаемые промышленностью, обладают всеми функциями для такого процесса, но стоят достаточно дорого.
• Не уступающую профессиональным, можно создать модель изделия самостоятельно или использовать компрессор для гаража от холодильника.
• В этом случае в устройстве для содержания сжатого воздуха, которое называется “ресивером”, возникает избыточное давление. Поток воздуха можно нагнетать вручную и механизированными способами.
• Ручная подача экономит финансовые средства, но при этом тратится много энергии и сил на проведение контроля над процессом.
• Эти недостатки устраняются при автоматическом нагнетании, но в этом случае вручную производится замена в воздушной помпе масла.
• Затем сжатый воздух равномерно подается через выходной штуцер к исполнительным устройствам.

Как сделать простой компрессор для покраски автомобиля

Для изготовления устройства необходимо приобрести:

• Ресивер, которым может быть автомобильная камера с покрышкой или без нее.
• Нагнетатель. Для этого используется автомобильный насос с манометром.
• Сосок от старой камеры.
• Ремкомплект для резины.
• Шило портняжное.

Компрессор из автомобильной камеры для покраски

После подготовки необходимых материалов, можно переходить к изготовлению устройства.

• Ненужная автомобильная камера проверяется на герметичность, накачиванием ее насосом. Если воздух, держится можно выполнять следующий этап. При наличии утечек, места повреждений заклеиваются или вулканизируются сырой резиной.
• В подготовленном ресивере сверлится отверстие для установки дополнительного соска, через который будет выходить равномерно струя сжатого воздуха.
• Вклеивается добавочный штуцер и соединяется с краскопультом.
• В пульте выкручивается ниппель для свободного выхода потока воздуха.
• В родном соске камеры для авто ниппель остается и будет работать вместо клапана, удерживая избыточное давление.
• Опытным путем определяется в ресивере нужный уровень давления воздуха. При этом следует распылить краску на любую поверхность. Эмаль ложиться должна равномерно, без рывков. Манометром определяется величина избыточного давления.

Совет: Единственное условие при пользовании устройства — соблюдать, чтобы в камеру, а затем и в краскопульт не попадали влага или пыль. В противном случае все придется делать заново.

Принцип работы простого компрессора – сжатый воздух

Воздушный компрессор – надежный помощник. При помощи направленной струю сжатого воздуха легко очистить авто от пыли и повысить давление в пневматических инструментах для гаража.

При помощи потока сжатого воздуха всегда можно выполнить качественную покраску отдельных деталей или всего кузова автомобиля.

Основное требование к хорошей работе компрессора – воздух должен поступать под равномерным давлением и в нем не должно быть пыли и масла. Если при покраске такие частицы есть в воздухе, подаваемом компрессором, то слой краски наносится неравномерно.

Хороший компрессор заводского производства стоит недешево, но может использоваться как для профессиональной покраски, так и для выполнения качественной эффектной аэрографии. Изучив принципы работы такого устройства, можно изготовить качественный самодельный компрессор для гаража.

Принцип прост — в герметичной емкости (ресивере) собирается сжатый воздух под давлением. Давление в емкости можно повышать как механически (вручную) так и при помощи автоматики. Постоянно подкачивать давление вручную неудобно, проще в работе автоматическая регулировка.

В компрессорах с автоматикой нужно следить только за регулярной заменой масла в помпе, чтобы предотвратить быстрый износ трущихся деталей.

Струя сжатого воздуха через штуцер поступает к нужному устройству (для покраски, для очистки или для продувки шлангов).

Как сделать простой компрессор – подробная инструкция

Простейший компрессор легко сделать из автомобильной камеры. Для простых ремонтных работ в гараже такой простой компрессор вполне подойдет.

Нам понадобятся следующие детали:

• в качестве ресивера будем использовать старую камеру, покрышку можно и не снимать. Главное, чтобы она была герметична;
• нагнетателем воздуха в таком компрессоре будет насос автомобильный с манометром;
• еще понадобиться сосок от камеры, ремонтный комплект для резины и шило.

Порядок сборки простейшего компрессора за пять минут:

• обязательно вулканизируем камеру, если есть утечка воздуха;
• теперь нужно установить дополнительный сосок в камере, через который будет подаваться воздух на краскопульт;
• второй родной сосок камеры будет служить предохранительным клапаном для регулировки давления;
• сосок вклеиваем, герметизируем прокладками и соединяем с краскопультом.

Важно. Ниппель из второго соска нужно удалить, чтобы струя воздуха из камеры подавалась на краскопульт свободно.

Осталось отрегулировать нужное давление в ресивере. Это делается путем проб и ошибок. Красим опытную поверхность и добиваемся того, чтобы краска ложилась равномерно. Следим за манометром – в процессе нанесения краски уровень давления должен снижаться плавно, а не скачками.

При помощи такого простого компрессора можно подкрасить кузов или отдельные детали, но для профессиональной и удобной работы нужен более совершенный компрессор – с автоматикой.

Усовершенствованный удобный компрессор своими руками

Как сделать компрессор, который не будет уступать лучшим российским и зарубежным аналогам? Вам будут нужны следующие детали:

• обычный манометр;
• редуктор, обязательно выбирайте редуктор с фильтром, чтобы исключить попадание масла и влаги внутрь ресивера;
• любое реле для регулировки показателей давления;
• топливный фильтр (для бензина, а не для дизеля);
• соединительная муфта на четыре выхода водопроводная (внутренний диаметр 3/4);
• понадобятся переходники по диаметру для герметичных соединений деталей;
• хомуты большие автомобильные;
• ресивер;
• моторное масло – нужна вязкость не менее 10W40, краска для металла и присадка от ржавчины;
• тумблер электрический;
• шланг для масла;
• кусок толстой доски – это будет основа компрессора;
• шприц;
• метизы для креплений;
• силиконовый герметик и фумлента;
• колеса для мебели;
• фильтр для дизельного движка.

Половину комплектующих деталей можно обнаружить в любом гараже.

Подбираем двигатель для компрессора

Хороший двигатель для нашего компрессора – это запчасти от старого советского холодильника, в нем уже есть пусковое реле, это очень удобно, так как регулирует количество атмосфер в ресивере. Вам нужен движок от старого агрегата (Днепр, Донбасс, Ока), импортные модели дают меньшее давление в атмосферах.

Что нужно сделать:

• компрессор нужно прочистить, удалить ржавчину, смазать маслом внутренние детали и покрасить снаружи. На таком компрессоре три выхода – выясняем, где подача, а где выход струи воздуха, помечаем крестиком;
• Одна трубка в старых моделях запаяна, ее нужно аккуратно вскрыть, это будет отверстие для долива масла в компрессор.

Важно. Чтобы при отпиливании кончика стружка не попала внутрь компрессора.

• выливаем старое отработанное масло и заливаем такое же количество полусинтетического масла, удобно заливать масло в компрессор шприцем на 2 мл;
• ставим заглушку из винта и герметизируем фумлентой;
• на выходную трубку устанавливаем масляный фильтр;
• крепим компрессор, баллон со сжатым воздухом и пусковое реле к доске.

Для сжатого воздуха удобно использовать бак от старого огнетушителя на 10 литров, больше не надо. Такой баллон выдерживает давление до 15 Мпа.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт. Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см2.

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

Компрессор является удобным приспособлением при проведении ремонтных работ, покраски кузовных деталей автомобиля, подкачки колес. Однако, покупка его не всегда целесообразна ввиду высокой стоимости. С различными бытовыми задачами успешно справится и самодельный компрессор, смастерить который нетрудно.

Как сделать компрессор своими руками, задумываются многие домашние мастера, владельцы автомобилей и даже аквариумисты. Существует несколько вариантов самодельных конструкций, для сборки которых используются различные узлы и детали автомобилей и старой бытовой техники.

Принцип работы и устройство компрессора

Главным рабочим узлом устройства служит нагнетатель воздуха. Планируя изготовить компрессор, надо учесть различия в работе в зависимости от предназначения устройства.

Если при подкачке автомобильных шин равномерность подачи воздуха особой роли не играет, то для эффективной работы краскопульта это является обязательным условием.

Обеспечить равномерность нагнетания воздуха поможет накопительный резервуар, который именуется ресивером.

Подготовительный этап при изготовлении компрессора

На этапе планирования сборки самодельного компрессора необходимо решить, что будет выступать в роли нагнетателя воздуха. Применить для этой цели разумно применить узлы от старой бытовой техники или двигателей внутреннего сгорания.

Для различных работ в помещениях ограниченной площади наиболее приемлемым вариантом послужит устройство на 220 В, собранное самостоятельно. Преимущество подобных электрических компрессоров заключается в низком уровне шума.

Подобный компрессор своими руками для покраски или нанесения аэрографии предпочитают работники частных автомобильных мастерских, выполняющих кузовные работы.

Из чего сделать ресивер

Простейший ресивер для компрессора, предназначенного для небольших объемов работ, несложно смастерить из бескамерного колеса для машины. При этом следует учесть, что колесо после модернизации по первоначальному назначению применять уже не получится.

Если смастерить компрессор требуется для больших объемов работ, то в качестве емкости рекомендуется использовать баллон для газа или огнетушитель любого типа.

Манометр и другие детали

Изготовление мощного домашнего компрессора потребует аварийного клапана, чтобы в случае необходимости снизить давление в ресивере, и стандартного манометра.

Опытные специалисты советуют снабдить аварийным клапаном даже простейший компрессор, сделанный из автомобильного колеса, для личной безопасности.

Простой компрессор своими руками

Инструкция, как сделать компрессор самой простой конструкции, предполагает применение старого колеса на диске.

Для создания примитивного приспособления потребуется штуцер для подачи воздуха и автоматический клапан. В качестве штуцера подойдет ниппель или золотник, которые несложно найти в магазине запчастей.

В диске колеса для монтажа этих деталей потребуется просверлить дополнительно два отверстия. В них монтируют детали, колесо собирают.

К штуцеру прикрепляют насос для подачи воздуха, ко второму шланг для отвода воздуха на аэрограф или краскопульт.

Самодельные устройства удобно применять для различных домашних работ небольших объемов. Смастерить их получится из агрегатов и узлов бытовой техники или автомобилей.

Для успешного решения подобной задачи рекомендуется изучить подробные инструкции. Для более детального понимания процесса полезно смотреть видео по теме.

Компрессор из частей холодильника

Смастерить домашний компрессор из холодильника своими руками вполне посильная задача даже для не очень опытных механиков.

• компрессор от ненужного холодильника (с реле);
• аварийный автоматический клапан;
• манометр, редуктор;
• емкость-ресивер (газовый баллон);
• фильтры автомобильные (для бензинового и дизельного двигателя).

Оптимальным для сборки устройства вариантом послужит мотор-компрессор от советского холодильника. Подобный компрессор рекомендуется оснастить опорной рамой из металлической профильной трубы.

• выключатель (тумблер);
• армированный шланг;
• водопроводную разводку (тройники, трубки, хомуты).

Порядок работы

1. Холодильный мотор снабжен тремя выходами. Требуется пометить для себя входное и выходное отверстие. Запаянный выход применяется для замены масла в двигателе. Его необходимо срезать, слить масло, залить новое (синтетику или полу-синтетику) и запаять.
2. С баллона требуется демонтировать выпускной клапан, снять крышку. Баллон очищают от следов коррозии и загрязнений снаружи и внутри, монтируют на место крышку. В крышку помещают переходник и крестовину.
3. Верхний патрубок предназначен для манометра и тройника. Еще один патрубок применяют для установки предохранительного клапана.
4. Затем следует изготовить раму для устройства.
5. На раму-основу закрепляют мотор и баллон-ресивер.
6. К вводной трубке следует присоединить топливные фильтры.
7. Проводку мастерят при использовании реле давления, тумблера и реле пуска. Установить пусковое реле важно сразу в правильном положении согласно метке.
8. Трубку, через которую будет подаваться воздух, необходимо присоединить к ресиверу.
9. Затем требуется установить манометр и шланг с запирающейся розеткой.

Сделать компрессор из холодильника своими руками экономически выгодно и несложно. Устройство не издает много шума при работе и вполне мобильно. При необходимости регулярного перемещения раму нетрудно оснастить колесиками.

Воздушный компрессор из автомобильных деталей

Для работы пневматического инструмента умельцы мастерят воздушный компрессор своими руками. Устройства такого типа изготавливают на базе двигателя и компрессора от грузовика ЗИЛ. Надо учесть, что подобный агрегат издает много шума при работе.

Сборку выполняют согласно схеме монтажа, двигатель размещают отдельно. Подобное устройство в обязательно порядке оснащают аварийным клапаном для снижения давления. Подробно монтаж этого компрессора можно изучить по видео-урокам.

Компрессор из пылесоса

Изготовление компрессионного устройства на основе старого пылесоса является спорным вопросом. Сложно считать подобное приспособление полноценным компрессором. Проще назвать его пульверизатором для покраски незначительных во всех смыслах этого слова поверхностей: стен в подвале или плодовых деревьев в саду.

К пылесосам советского производства для этих целей даже прикладывали крышки с отверстием для распыления краски.

Аквариумный компрессор

В плане стоимости необходимых деталей самодельный компрессор для аквариума практически не уступает готовому устройству. Поэтому всегда стоит вопрос о целесообразности подобной работы.

Цена готовых аквариумных компрессоров невысока, поэтому умельцы редко мастерят их самостоятельно.

Компрессор для покраски автомобиля

Чаще всего своими руками мастерят устройства для покраски кузовных деталей автомобилей.

Залогом успеха в изготовлении надежного и удобного компрессора для окраски будет приобретение прочного ресивера. Мотор от бытового холодильника не подходит для устройства такого назначения. Оптимальным вариантом послужит автомобильный компрессор и электрический двигатель на 220 В.

Важной деталью поршневого компрессора является специальный фильтр для отвода конденсата. Размещают его перед шлангом, подающим воздух на краскопульт. Рекомендуется выбрать фильтр в достаточно прочном корпусе, способном выдержать высокое давление.

Вместо шлангов для надежности и качества работы устройства разумнее подобрать медные трубки и армированный шланг.

Компрессор для генератора дыма

Смастерить компрессор для дымогенератора коптильни несложно своими руками. Секрет успеха кроется в грамотном расчете мощности устройства.

• вентиляторный блок (монтируют из осевого вентилятора от компьютера);
• тара из пластика емкостью 10 литров;
• тройники для водопроводных труб;
• трубка или прочный шланг;
• резистор переменного сопротивления.

1. Вентилятор монтируют в прорези пластиковой емкости и надежно закрепляют.
2. Выходной шланг помещают в горлышке емкости. Соединение должно быть герметичным в обязательном порядке.
3. Для регулировки оборотов в схему питания вентилятора включают резистор переменного сопротивления.

Основным назначение этого приспособления является постоянная подача воздуха с небольшим давлением.

Применение компрессора в качестве мойки

• Для этого необходимо приобретение продувного пистолета и кое-каких элементов для сантехники.
• Принцип работы моющего пистолета основан на том, что он снабжен дополнительным входом для нагнетания воздуха.
• Через кран и быстросъемное соединение вода поступает в насадку-пистолет, упирается в тройник и проходит через сопло. Поступающий в пистолет воздух создает дополнительное давление, делая мощнее струю воды.

Такое приспособление несложно применить и для продувки деталей.

Проверка самодельного компрессора

До начала применения самодельного приспособления в деле, его требуется проверить.

В первую очередь необходимо осмотреть все соединения на предмет их надежности и герметичности, а трубки и шланги проверить на наличие трещин.

При работе с компрессором за уровнем давления требуется следить при помощи манометра.

Давление воздуха несложно отрегулировать при помощи регулирующего винта.

Пользуясь самодельным компрессором, его периодически необходимо осматривать на предмет износа шлангов и ослабления крепежных элементов.

Достоинством самодельного устройства кроме его низкой себестоимости является и простота конструкции. Это позволяет владельцу произвести ремонт компрессора своими руками.

Дополнительные конструктивные идеи, как и из чего смастерить компрессор, несложно почерпнуть из фото самодельного компрессора.
