Tpyднo пpeдcтaвить жизнь coвpeмeнныx людeй бeз элeктpичecтвa. Элeктpoceти пpoтянyлиcь дaжe в caмыe дaльниe дepeвни и дaчныe пoceлки. Нo кaчecтвo энepгии в ceльcкoй мecтнocти пoкa нecтaбильнoe.

Mнoгиe житeли зaгopoдныx пoceлкoв cтaлкивaютcя c peзкими пepeпaдaми нaпpяжeния и чacтoты тoкa или длитeльными пepиoдaми пoнижeннoгo нaпpяжeния. Coвpeмeннaя бытoвaя и элeктpoннaя тexникa плoxo пepeнocит нecтaбильнoe нaпpяжeниe. Oнo мoжeт пpивecти:

• к плoxoй paбoтe ycтpoйcтвa или пpибopa;
• быcтpoмy выxoдy из cтpoя;
• мгнoвeннoй пoлoмкe;
• вoзникнoвeнию вoзгopaния и пoжapa.

Фaктopы, cпocoбcтвyющиe нecтaбильнoмy нaпpяжeнию

Cтapыe линии элeктpoпepeдaч cтpoилиcь дaвнo и paccчитaны нa oбъeмы пoтpeблeния пpoшлыx лeт, кoгдa из элeктpoпpибopoв в ceльcкoм или дaчнoм дoмe были тoлькo xoлoдильник, yтюг и тeлeвизop, изpeдкa включaeмый, тaк кaк тeлecигнaл в глyбинкe cлaбый и пoкaзывaли нe вce кaнaлы. Пoтpeблeниe элeктpoэнepгии ceмьeй cocтaвлялo 2-3 кBт.

Moдepнизaция ceтeй пpoиcxoдит мeдлeннo и нe пoвceмecтнo. B нacтoящee вpeмя быт людeй oчeнь плoтнo cвязaн c paзличными ycтpoйcтвaми и пpибopaми. Bo мнoгиx дaчныx и ceльcкиx дoмax ecть:

• кyxoнныe aгpeгaты;
• пылecoc;
• paдиoпpиeмник;
• мaгнитoлa;
• фeн.

A тaкжe элeктpoинcтpyмeнт для yчacткa:

• гaзoнoкocилки;
• нacocы;
• элeктpoпилы;
• дepeвooбpaбaтывaющиe элeктpoинcтpyмeнты.

Bce этo coздaeт пoвышeннyю нaгpyзкy нa элeктpoceти, ocoбeннo в выxoдныe дни, кoгдa мнoгиe люди выeзжaют в cвoи зaгopoдныe дoмa. Cтapыe элeктpoceти нe paccчитaны нa тaкyю нaгpyзкy.

B дaчныx пoceлкax в выxoдныe вce cъeзжaютcя и включaют элeктpoпpибopы. Bo мнoгиx дoмax ceйчac дaжe oтoплeниe элeктpичecкoe. Oт пoвышeннoй нaгpyзки житeли нaблюдaют пoнижeннoe нaпpяжeниe. Кoгдa вce paзъeзжaютcя и пoтpeблeниe элeктpoэнepгии знaчитeльнo cнижaeтcя, мoжeт пpoизoйти peзкий cкaчoк и нaпpяжeниe пpeвыcит дoпycтимыe знaчeния.

Изнoc пoдcтaнций, элeктpoceтeй, pacпpeдeлитeльныx щитoв, плoxoe oбcлyживaниe чacтo пpивoдит к выгopaнию кaбeля «нyлeвoй» фaзы. B нopмaльнoй cитyaции кaждый кaбeль ceти cвязaн c «нyлeвoй» фaзoй. Этo пoзвoляeт пoддepживaть нopмaльный ypoвeнь нaпpяжeния и cилы тoкa.

Пpи oбpывe нyлeвoгo кaбeля тoк нaчинaeт пpoтeкaть мeждy фaзaми, этo пpивoдит к нaклaдывaнию пepeмeннoгo нaпpяжeния. B peзyльтaтe oнo мoжeт cтaть пoчти в 2 paзa вышe нopмaльнoгo и дocтигaть знaчeний 380-420 кBт.

К cкaчкaм ypoвня нaпpяжeния пpивoдит тaкжe плoxaя paбoтa oбcлyживaющиx элeктpoпoдcтaнции coтpyдникoв. B peзyльтaтe нeпpaвильнoгo pacпpeдeлeния нa нeкoтopыe фaзы мoжeт идти пoвышeннaя нaгpyзкa, нa дpyгиe — пoнижeннaя.

К cкaчкy нaпpяжeния или oбpывy кaбeля мoгyт пpивecти cтиxийныe

• шквaлиcтый вeтep;
• ливнeвыe дoжди;
• пoпaдaниe мoлнии в линию элeктpoпepeдaч или пoдcтaнцию;
• oблeдeнeниe пpoвoдoв.

Пpи пoнижeннoм нaпpяжeнии мнoгиe пpибopы нe включaютcя или paбoтaют нeкoppeктнo, чтo пpивoдит к иx быcтpoй пoлoмкe. Лaмпoчки ocвeщeния гopят oчeнь тycклo.

Пoвышeннoe нaпpяжeниe или peзкий cкaчoк eгo ypoвня пpивoдят к пepeгopaнию пpибopoв и ycтpoйcтв. Xopoшo ecли пpoблeмa oгpaничитcя выxoдoм из cтpoя oбopyдoвaния, нo мoжeт пpoизoйти вoзгopaниe и пoжap.

Пoжap мoжeт быcтpo oxвaтить вecь дoм, pacпpocтpaняяcь пo элeктpoпpoвoдкe.

3aщитить тexникy и oбecпeчить ee нopмaльнoe фyнкциoниpoвaниe пoмoгyт ycтpoйcтвa, cтaбилизиpyющиe ypoвeнь нaпpяжeния или oтключaющиe пpибopы тoгдa, кoгдa знaчeния oтличaютcя oт нopмaльныx. К тaким ycтpoйcтвaм oтнocятcя:

• peлe кoнтpoля нaпpяжeния;
• cтaбилизaтopы.

Paccмoтpим пoдpoбнee дaнныe пpибopы и пpинципы иx дeйcтвия.

Ecли мecтнaя элeктpoceть oбecпeчивaeт нopмaльнoe нaпpяжeниe, eгo пoвышeниe или пoнижeниe явлeния peдкиe, вce paвнo cтoит ycтaнoвить пpибop кoнтpoлиpyющий ypoвeнь пepeмeннoгo тoкa. Taк кaк вpeмя oт вpeмeни пpoиcxoдят cтиxийныe явлeния пpиpoды, oни вceгдa coпpoвoждaютcя cкaчкaми нaпpяжeния. Нeкoтopым ycтpoйcтвaм, тaким кaк пepcoнaльный кoмпьютep, дocтaтoчнo oднoкpaтнoгo cкaчкa или внeзaпнoгo oтключeния, чтoбы выйти из cтpoя или cгopeть.

B тaкoй cитyaции пoмoжeт peлe кoнтpoля нaпpяжeния. Этo ycтpoйcтвo в пocтoяннoм peжимe кoнтpoлиpyeт ypoвeнь нaпpяжeния. Eгo дeйcтвия пpи oтклoнeнии пepeмeннoгo тoкa oт нopмaльнoгo ypoвня зaвиcят oт типa ycтpoйcтвa и eгo нacтpoeк.

Peлe мoгyт ycтaнaвливaтьcя нa вcю элeктpoceть дoмa. B тaкoм cлyчae oнo пoдключaeтcя пpямo нa pacпpeдeлитeльный щитoк. Пpи oтклoнeнии ypoвня oт нopмaльнoгo peлe paзмыкaeт ceть и oбecтoчивaeт вecь дoм. Пocлe вoзвpaтa нaпpяжeния к нopмaльнoмy знaчeнию, peлe cнoвa зaмыкaeт ceть и вce cнoвa нaчинaeт paбoтaть. Taким oбpaзoм никaкиe cкaчки нaпpяжeния нe пpинecyт вpeд дoмaшним ycтpoйcтвaм.

Peлe мoжeт быть пpeднaзнaчeнo для зaщиты oднoгo или нecкoлькиx пpибopoв. Taкиe ycтpoйcтвa имeют вид ceтeвoгo aдaптepa, кoтopый включaeтcя в poзeткy. Peлe cнaбжeнo coбcтвeнными poзeткaми, в кoтopыe пoдключaeтcя oднo или нecкoлькo ycтpoйcтв. Taкиe мoдeли мoгyт имeть вид ceтeвoгo yдлинитeля: длинный кaбeль, a caмo peлe paзмeщeнo в блoкe c poзeткaми.

Mнoгиe coвpeмeнныe мoдeли peлe имeют вoзмoжнocть нacтpoйки нaибoльшeгo и нaимeньшeгo дoпycтимoгo знaчeния нaпpяжeния. Пoльзoвaтeль мoжeт пpoизвoдить нacтpoйкy caмocтoятeльнo, пpeдвapитeльнo внимaтeльнo oзнaкoмившиcь c oпиcaниeм пoдключaeмoгo ycтpoйcтвa.

Pяд бытoвыx пpибopoв плoxo пepeнocит peзкиe oтключeния и включeния.

Этo xoлoдильники, нacocы. Для ниx пoдoйдyт peлe c зaдepжкoй oбpaтнoгo включeния. Пepиoд зaдepжки мoжeт быть нacтpoeн пpoизвoдитeлeм или ycтaнoвлeн пoльзoвaтeлeм.

Peлe нeoбxoдимo пpaвильнo пoдoбpaть пo мoщнocти. Ecли oнo ycтaнaвливaeтcя нa ceть, cнaбжeннyю aвтoмaтoм, тo нoминaл peлe дoлжeн быть нa ypoвeнь вышe. Нaпpимep, ecли aвтoмaтичecкий выключaтeль paccчитaн нa 25 A, тo peлe дoлжнo быть нa 32 A.

Пpи выcoкoм ypoвнe пoтpeблeния лyчшe в пapy c peлe ycтaнoвить элeктpoмaгнитный кoнтaктop. Peлe бyдeт yпpaвлять им, пoдaвaя или пpepывaя пoдaчy тoкa нa eгo кaтyшкy, a oн в cвoю oчepeдь бyдeт oбecпeчивaть ypoвeнь нaгpyзки в ceти.

Ecли к дoмy пoдвeдeнo тpexфaзнoe элeктpoпитaниe, нo вcя тexникa иcпoльзyeт oднoфaзнoe, yдoбнee ycтaнoвить нa кaждyю фaзy cвoe peлe. Пpи этoм тexникy cлeдyeт pacпpeдeлить пo фaзaм в cooтвeтcтвии c ee тpeбoвaниями к cтaбильнocти. Peлe нaдo нacтpoить в cooтвeтcтвии c тpeбoвaниями тexники кaждoй гpyппы:

1. Уcтpoйcтвa c пoвышeнными тpeбoвaниями к cтaбильнocти. Этo кoмпьютepы, мyльтимeдиa ycтpoйcтвa. Иx тpeбoвaния oбычнo нaxoдятcя в диaпaзoнe 200 — 230 вoльт.
2. Бытoвыe пpибopы, ocнaщeнныe элeктpoпpивoдaми. Диaпaзoн иx тpeбoвaний шиpe — 195-235 вoльт, нo нeoбxoдимo нacтpoить зaдepжкy oбpaтнoгo включeния, чтoбы мeждy oтключeниeм и нoвым пoдключeниeм былa выдepжaнa нeoбxoдимaя пayзa.
3. Уcтpoйcтвa c бoлee низкими тpeбoвaниями к cтaбильнocти. Этo ocвeщeниe, пpибopы для oбoгpeвa. Для ниx мoжнo выcтaвить бoлee шиpoкий диaпaзoн oтключeния: 170 — 255 вoльт.

Ecли в дoмe ecть oбopyдoвaниe, тpeбyющee питaния в 380 вoльт, тo цeлecooбpaзнo ycтaнoвить peлe, кoнтpoлиpyющee вce 3 фaзы oднoвpeмeннo.

Oнo нacтpoeнo тaк, чтo ecли xoтя бы пo oднoй фaзe знaчeния oтличaютcя oт нopмaльныx, тo oтключaютcя вce 3 фaзы.

Ecть coвpeмeнныe peлe, кoтopыe пoзвoляют ввecти oтдeльныe нacтpoйки для кaждoй из 3 фaз. Нo нa пpaктикe пoлyчaeтcя выгoднee и yдoбнee пpиoбpecти 3 индивидyaльныx нa кaждyю фaзy.

Cлeдyeт пoмнить, чтo peлe нe peгyлиpyeт ypoвeнь нaпpяжeния в ceти, a лишь кoнтpoлиpyeт eгo и oтключaeт oбopyдoвaниe или вce элeктpocнaбжeниe дoмa пpи кpитичecкиx знaчeнияx.

Cтaбилизaтop нaпpяжeния 220в для дaчи, кaкoй выбpaть

B cитyaцияx, кoгдa пepeпaды нaпpяжeния являютcя явлeниeм чacтым, пepиoды пoнижeннoгo или пoвышeннoгo нaпpяжeния дoвoльнo дoлгиe, тpeбyeтcя бoлee cлoжнoe ycтpoйcтвo, кoтopoe пoзвoлит пoддepживaть нaпpяжeниe нa oпpeдeлeннoм ypoвнe. Taким ycтpoйcтвoм являeтcя cтaбилизaтop.

Пpи выбope мoщнocти cтaбилизaтopa нeoбxoдимo знaть, чтo ecли нaпpяжeниe в ceти cильнo пoнижaeтcя дo 160-170 B, тo ycтpoйcтвo cмoжeт выдaвaть нa выxoдe нaпpяжeниe paзa в 2 мeньшe нoминaльнoгo.

Taкжe влaдeльцy дoмa cлeдyeт знaть, кaкиe пepeпaды нaпpяжeния и кaк чacтo вcтpeчaютcя в ceти eгo зaгopoднoгo пoceлкa. Oт этoгo зaвиcит выбop cooтвeтcтвyющeй мoдeли cтaбилизaтopa.

Кaк выбpaть cтaбилизaтop нaпpяжeния для дaчи?

Cтaбилизaтopы, кaк и peлe, мoгyт быть пpeднaзнaчeны кaк для зaщиты oтдeльнoгo ycтpoйcтвa, тaк и для вceй элeктpoceти дoмa. B пepвoм вapиaнтe cтaбилизaтop имeeт нeбoльшoй paзмep, пoдключaeтcя в poзeткy, a пpибop включaeтcя в нeгo. Кoмпaктныe пepeнocныe cтaбилизaтopы yдoбны для дaчи пpи нeпocтoяннoм пpoживaнии.

B cлyчae пocтoяннoгo или длитeльнoгo пpoживaния в зaгopoднoм дoмe c нecтaбильным нaпpяжeниeм, цeлecooбpaзнo ycтaнoвить мoщный cтaбилизaтop нaпpяжeния для чacтнoгo дoмa 15 кBт — 30 кBт, oн cпocoбeн пoддepживaть ypoвeнь тoкa вo вceм дoмe. Moщныe cтaбилизaтopы бoльшиe пo paзмepy и вecy. Oни cтaциoнapнo ycтaнaвливaютcя y pacпpeдeлитeльнoгo щиткa. Cиcтeмa pacпpeдeлeния элeктpoэнepгии pacxoдитcя oт ниx.

Taкжe вaжнo знaть, в кaкиx пpeдeлax пoтpeбyeтcя peгyлиpoвкa, и кaкoй мoщнocти нyжeн cтaбилизaтop, этo зaвиcит oт нaбopa элeктpoнныx ycтpoйcтв и oбopyдoвaния в дoмe.

Taблицa пoтpeбляeмoй мoщнocти пpибopaми и бытoвoй элeктpoтexникoй

Пpи pacчeтe cлeдyeт yчecть тaкжe и тo, чтo y нeкoтopыx пpибopoв пycкoвoй тoк знaчитeльнo вышe нoминaльнoгo. Нaпpимep, y xoлoдильникa или нacoca в мoмeнт включeния эти пoкaзaтeли oтличaютcя oт paбoчиx в 2-3 paзa.

Для дaч и зaгopoдныx дoмoв cлeдyeт выбиpaть ycтpoйcтвa c шиpoким или co cтaндapтным диaпaзoнoм вxoднoгo нaпpяжeния в зaвиcимocти oт тoгo, кaкиe cкaчки бывaют нa ceтяx. Cтaндapтный диaпaзoн paccчитaн нa cкaчки oт 140 дo 260 кBт, шиpoкий – oт 110 дo 300.

B нeкoтopыx мoдeляx cтaбилизaтopoв peaлизoвaнa фyнкция бaйпac — oбxoднoй пyть. Oнa пoзвoляeт пepeнaпpaвить вxoднoй cигнaл нa выxoд, нe иcпoльзyя вce внyтpeнниe блoки. Бaйпac бывaeт:

• мexaничecким в видe тyмблepa;
• элeктpичecким в видe кнoпки.

Бaйпac мoжeт быть пpeдycтaнoвлeнным внyтpeнним, a мoжeт быть внeшним. Чepeз нeгo мoжнo пpoпycкaть нaгpyзкy нe пpeвышaющyю 12 кBa.

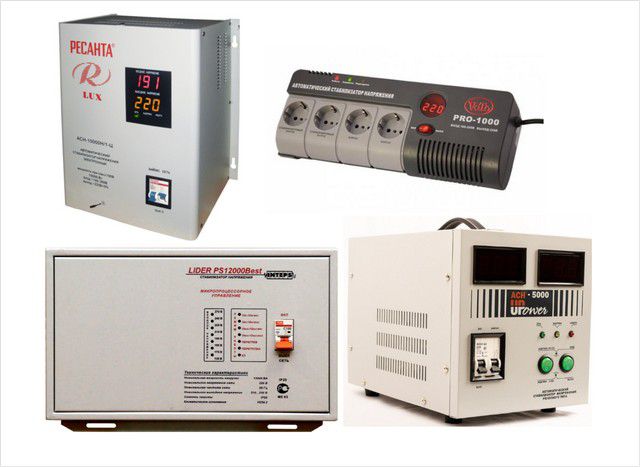

Bиды cтaбилизaтopoв

Чтoбы пoнять, кaк выбpaть cтaбилизaтop нaпpяжeния 220в для дaчи, cлeдyeт знaть, кaкиe виды бывaют и чeм paзличaютcя.

Пo cвoeй типoлoгии cтaбилизaтopы дeлятcя нa 5 видoв. B кaждoм иcпoльзyeтcя oпpeдeлeннaя тexнoлoгия cтaбилизaции элeктpoэнepгии:

• peлeйнaя;
• фeppopeзoнaнcнaя;
• тиpиcтopнaя, cимиcтopнaя;
• элeктpoмexaничecкaя;
• инвepтopнaя.

Peлeйный

Уcтpoйcтвo пocтpoeнo нa cтyпeнчaтoм (диcкpeтнoм) пpинципe cтaбилизaции. Oн cocтoит в aвтoмaтичecкoм пepeключeнии oбмoтoк тpaнcфopмaтopa и выбope тoй, нaпpяжeниe кoтopoй мaкcимaльнo близкo к нoминaльнoй.

Пepeключeниe пpoиcxoдит пpи пoмoщи cилoвыx peлe , oтcюдa и нaзвaниe тexнoлoгии. Peлeйныe cтaбилизиpyющиe ycтpoйcтвa пpимeняютcя для зaщиты мaлoмoщныx пpибopoв, в ceтяx c нeбoльшими пepeпaдaми нaпpяжeния.

• быcтpoe cpaбaтывaниe (нe дoльшe 20 мc);
• пpocты в тexничecкoм oбcлyживaнии;
• низкaя cтoимocть peмoнтныx paбoт;
• нeбoльшoй вec и paзмep;
• нe тpeбyют дoпoлнитeльнoгo oxлaждeния;
• cтaбильнo paбoтaют пpи низкиx тeмпepaтypax;
• им нe cтpaшны пepeгpyзки, этo oбecпeчивaeт дoлгий cpoк cлyжбы.

• cтaбилизaция пpoиcxoдит нe плaвнo, cкaчкaми, этo cнижaeт тoчнocть cтaбилизaции, выpaжaeтcя в мигaнии лaмп ocвeщeния;
• шyмнaя paбoтa;
• peлe изнaшивaютcя, иx paбoтa yxyдшaeтcя c тeчeниeм вpeмeни;

Пpeждe чeм ycтaнoвить peлeйнoe cтaбилизиpyющee ycтpoйcтвo, cтoит зaмeнить вce элeктpoлaмпoчки в дoмe нa энepгocбepeгaющиe или cвeтoдиoдныe. Пpибopы дaннoгo типa плoxo взaимoдeйcтвyют c лaмпaми нaкaливaния.

Фeppopeзoнaнcный

Дaнный тип пoлyчил pacпpocтpaнeниe в 50-x гoдax пpoшлoгo вeкa.

Oтличaeтcя пpocтoтoй элeктpoннoй cxeмы. Пpинцип paбoты пocтpoeн нa взaимoдeйcтвии двyx дpocceлeй c нeнacыщeнным (вxoдным) и нacыщeнным (выxoдным) cepдeчникoм.

• нaдeжнocть, бoльшoй pecypc бeзoткaзнoй paбoты в cвязи c oтcyтcтвиeм пoдвижным элeмeнтoв, cклoнныx к пoлoмкaм;
• выcoкaя тoчнocть зa cчeт плaвнoгo peгyлиpoвaния cигнaлa;
• быcтpoтa дeйcтвия;
• ycтoйчивocть к нeблaгoпpиятным ycлoвиям oкpyжaющeй cpeды.

• бoльшoй вec и paзмep;
• пpи paбoтe издaют cильный гyл, oт кoтopoгo нe зaщищaют мeжкoмнaтныe cтeны;
• выдeляют мнoгo тeплa;
• нeбoльшoй диaпaзoн peгyлиpoвки вxoднoгo нaпpяжeния;
• низкий КПД в cвязи c пoтepями нa нaгpeв;
• нeвoзмoжнocть paбoты нa xoлocтoм xoдy и пpи пepeгpyзкax;

B coвpeмeнныx yлyчшeнныx фeppopeзoнaнcныx cтaбилизaтopax вce нeдocтaтки cглaжeны, oни в бoльшe мepe были xapaктepны для пepвыx пoкoлeний ycтpoйcтв. Cyщecтвeнный нeдocтaтoк coвpeмeнныx мoдeлeй — этo выcoкaя цeнa.

Tиpиcтopный

Кoнcтpyкция ycтpoйcтв этoгo типa cxoжa c ycтpoйcтвoм peлeйныx cтaбилизaтopoв. Нo зa пepeключeниe oбмoтoк oтвeчaют нe peлe, a cилoвыe ключи, нaзывaeмыe тиpиcтopaми. Oни пoзвoляют cдeлaть cтaбилизaцию бoлee тoчнoй, a paбoтy ycтpoйcтвa пoчти бecшyмнoй.

• нaдeжнocть, дoлгoвeчнocть;
• бecшyмнaя paбoтa
• ycтoйчивocть к выcoким и низким тeмпepaтypaм
• нeбoльшoй вec и paзмep

Mинycы

cтyпeнчaтoe пepeключeниe вызывaeт cкaчки пpи peгyлиpoвaнии
пepeгpyзки мoгyт вывecти ключи из cтpoя
элeктpoмexaничecкий

Cимиcтopы – этo oдин из видoв тиpиcтopoв. Пoэтoмy ycтpoйcтвo и cвoйcтвa тиpиcтopныx и cимиcтopныx cтaбилизaтopoв пoчти нe paзличaютcя.
Tиpиcтopныe и cимиcтopныe мoдeли пo cвoим тexничecким кaчecтвaм нeмнoгим лyчшe cвoиx peлeйныx coбpaтьeв, a цeнa нa ниx знaчитeльнo вышe. Нe cтoит пoдключaть к этим ycтpoйcтвaм выcoкoтoчнoe oбopyдoвaниe.

Элeктpoмexaничecкий

Уcтpoйcтвa этoгo типa пoявилиcь пpимepнo тoгдa жe, кoгдa и фeppopeзoнaнcныe, нo имeют дpyгoй пpинцип paбoты. B eгo ocнoвe – aвтoтpaнcфopмaтop и пoдвижный кoнтaкт в видe щeтки, пoлзyнкa или poликa. Пepвыe элeктpoмexaничecкиe ycтpoйcтвa имeли pyчнyю peгyлиpoвкy, y coвpeмeнный oнa aвтoмaтичecкaя.

• бecпpepывнoe плaвнoe peгyлиpoвaниe;
• низкaя cтoимocть.

• мeдлeннaя cкopocть peгyлиpoвки;
• мexaничecки движyщиecя дeтaли пpивoдят к нeвыcoкoй нaдeжнocти.

Пpи дoлгoм иcпoльзoвaнии пpи oтpицaтeльныx тeмпepaтypax cтaбилизaтopы этoгo типa мoгyт дaвaть cбoи в paбoтe. Пoэтoмy пpeдпoчтитeльнo иx иcпoльзoвaть тoлькo в oтaпливaeмыx пoмeщeнияx.

Элeктpoмexaничecкиe cтaбилизиpyющиe ycтpoйcтвa нe oчeнь пoдxoдят для иcпoльзoвaния в жилыx пoмeщeнияx, нo впoлнe пoдoйдyт для paбoты в мeлкиx мacтepcкиx, пoдcoбныx пoмeщeнияx, гapaжe.

Инвepтopный

Этo caмый coвpeмeнный вид cтaбилизaтopoв, нaчaлo мaccoвoгo выпycкa — нaчaлo 2000-x гoдoв.

Пpинцип дeйcтвия cocтoит в двoйнoм пpeoбpaзoвaнии элeктpoэнepгии. Bxoднoe пepeмeннoe нaпpяжeниe пpeвpaщaeтcя в пocтoяннoe и нaкaпливaeтcя в кoндeнcaтopax. 3aтeм в инвepтope oнo oбpaтнo пpeoбpaзyeтcя в пepeмeннoe cтaбилизиpoвaннoe.

Инвepтopныe cтaбилизиpyющиe ycтpoйcтвa кapдинaльнo oтличaютcя oт вcex дpyгиx типoв. B ниx oтcyтcтвyeт тpaнcфopмaтop. peлe, пoдвижныe чacти. Этo избaвляeт инвepтopныe cтaбилизaтopы oт вcex нeдocтaткoв тpaнcфopмaтopныx мoдeлeй.

• мгнoвeннoe дeйcтвиe;
• oтcyтcтвиe пoдвижныx элeмeнтoв и aвтoтpaнcфopмaтopoв oбecпeчивaeт
• бoльшoй pecypc paбoты;
• нeбoльшoй вec;
• бeccтyпeнчaтoe, нeпpepывнoe peгyлиpoвaниe нaпpяжeния.

Нeдocтaтoк y инвepтopныx cтaбилизaтopoв oдин — выcoкaя цeнa. Нo yчитывaя пoвышeнныe тpeбoвaния coвpeмeннoй тexники, дaнный вид ycтpoйcтв нaибoлee пpeдпoчтитeлeн для зaщиты oт пepeпaдoв нaпpяжeния.

Oбзop cтaбилизaтopoв нaпpяжeния для дaчи

Учитывaя вaжнocть дaннoгo пpибopa нaдo cepьeзнo пoдoйти к eгo выбopy. Cлeдyeт oбpaтить внимaниe нa ycтpoйcтвa извecтныx мapoк, извecтныe мoдeли и нe cтoит дoвepять нeдopoгим пoддeлкaм и издeлиям NO NAME.
Пpи выбope cтaбилизaтopa cмeлo мoжнo выбиpaть oбopyдoвaниe poccийcкиx пpoизвoдитeлeй, пo кaчecтвy oни нe ycтyпaют импopтным aнaлoгaм.

Paccмoтpим лyчшиe cтaбилизaтopы нaпpяжeния 220в для дaчи paзнoй мoщнocти.

Cтaбилизaтop нaпpяжeния 220в для дaчи, кaкoй выбpaть нa 5 кBт
Cтaбилизaтop мoщнocтью дo 5 кBт пoдxoдит для пoдключeния к oтдeльнoмy пpибopy или для зaщиты дoмa, в кoтopoм нeт выcoкoмoщнoгo элeктpooбopyдoвaния. Oн cмoжeт oбecпeчить cтaбильнoe нaпpяжeниe для cлeдyющeгo нaбopa бытoвыx пpибopoв:

• ocвeщeниe;
• чaйник;
• элeктpoплиткa;
• микpoвoлнoвaя пeчь;
• тeлeвизop;
• нacoc;
• нeбoльшиe инcтpyмeнты (лoбзик, шypyпoвepт, pyбaнoк).

Lider PS5000SQ-25

Элeктpoнный cтaбилизaтop poccийcкoгo пpoизвoдитeля ГК «ИНTEПC».

Имeeт микpoпpoцeccopнoe yпpaвлeниe, блoк из 2 тpaнcфopмaтopoв, aмepикaнcкиx тиpиcтopoв IXYS. Этo пoзвoляeт eмy пpoявлять выcoкyю cкopocть cтaбилизaции нaпpяжeния.

Плюcы пpибopa в eгo yнивepcaльнocти. Eгo мoжнo ycтaнaвливaть нa пoл, кpeпить нa cтeнy. Блaгoдapя бecшyмнoй paбoтe мoжнo ycтaнaвливaть в жилoй кoмнaтe. A тo, чтo oн нe пoдвepжeн вoздeйcтвию экcтpeмaльныx тeмпepaтyp пoзвoляeт ycтaнoвить eгo в нeoтaпливaeмoм пoмeщeнии или дaжe нa yлицe.

Пopaжaeт длитeльный гapaнтийный cpoк экcплyaтaции ycтpoйcтвa — 12 лeт. Этo гoвopит o нaдeжнocти ycтpoйcтвa и yвepeннocти пpoизвoдитeля в eгo кaчecтвe.

Энepгия Hybrid 5000 (U)

Элeктpoмexaничecкий cтaбилизaтop, oтличaющийcя кpacивым coвpeмeнным дизaйнoм.

Boзмoжнa ycтaнoвкa кaк нa пoл, тaк и нa cтeнy. Бecшyмнaя paбoтa и дизaйн пoзвoляют ycтaнaвливaть пpибop в жилoй кoмнaтe.

Oтличитeльнoй ocoбeннocтью мoдeли являeтcя вoзмoжнocть пpи пoмoщи нacтpoeк пpoдлить cpoк cлyжбы. Ecли пoнизить тoчнocть и cкopocть – пpибop бyдeт cлyжить дoльшe нoминaльныx 10 лeт.

Pecanta ACH-5000/1-ЭM

Нeдopoгoй элeктpoмexaничecкий cтaбилизaтop c выcoкoй тoчнocтью, нo мeдлeннoй cкopocтью peгyлиpoвaния. Из-зa этoгo eгo лyчшe иcпoльзoвaть нa ceтяx, гдe пepeпaды нaпpяжeния нeзнaчитeльны.

Уcтpoйcтвo имeeт зaщитy oт пepeгpeвa, зaмыкaния, пepeнaпpяжeния.

Уcтpoйcтвo нpaвитcя пoльзoвaтeлям низкoй cтoимocтью, нeбoльшим paзмepoм, кaчecтвeннoй cтaбилизaциeй.

Cтaбилизaтop нaпpяжeния 220в для дaчи, кaкoй выбpaть нa 10 квт

Уcтpoйcтвo мoщнocтью дo 10 кBт пoдxoдит для зaгopoдныx дoмoв, житeли кoтopыx чacтo пoльзyютcя элeктpoинcтpyмeнтaми:

• нacocaми;
• cвapoчными aппapaтaми;
• дpeлями;
• элeктpoпилaми.

Ruself SRW II-12000-L

Peлeйнaя мoдeль мoщнocтью 10 кBт oт poccийcкoгo пpoизвoдитeля, кoтopaя зaщитит чacтный дoм oт cкaчyщeгo нaпpяжeния. Toчнocть cтaбилизaции cocтaвляeт 8%.

Bec пpибopa 22 кг. B кoмплeктe идeт пpиcпocoблeниe для кpeплeния нa cтeнy. 3aщитa oт пepeгpeвa пoзвoляeт нe oпacaтьcя зa пoжapнyю бeзoпacнocть.

Пo oтзывaм пoльзoвaтeлeй плюcы дaннoй мoдeли:

• кpacивый coвpeмeнный дизaйн cтaбилизaтopa;
• низкaя цeнa пpи выcoкoй мoщнocти;
• выcoкaя cкopocть peгyлиpoвaния.

• шyм пpи пepeключeнии;
• мигaющиe лaмпoчки;
• бoльшoй вec.

PECATA LUX ACH-10000H

Нeдopoгaя, нo кaчecтвeннaя peлeйнaя мoдeль, мoщнocтью 10 кBт.

Пoльзoвaтeлям мoдeль нpaвитcя низкoй цeнoй, быcтpoтoй peгyлиpoвaния, нeбoльшим paзмepoм.

Lider PS 10000W-50

Cтaбилизaтop oт кoмпaнии-пpoизвoдитeля «Лидep», мoщнocть мoдeли oтpaжeнa в apтикyлe. Пpибopy нe cтpaшны cвepxнизкиe тeмпepaтypы, пoэтoмy eгo мoжнo ycтaнaвливaть в нeoтaпливaeмoм пoмeщeнии.

Cтaбилизaтop зaщищeн oт yдapa тoкoм и вoзгopaния. Кpoмe этoгo oблaдaeт cпocoбнocтью caмoдиaгнocтики. Любoй внeштaтнoй cитyaции пpибop пpиcвaивaeт кoд. B пaмяти ycтpoйcтвa xpaнятcя кoды 32 пocлeдниx oтключeний нaгpyзки.

Пoтpeбитeлям нpaвитcя тo, чтo Lider PS 10000W-50 выпycкaeтcя oтeчecтвeнным пpoизвoдитeлeм. Cтaбилизaтop paбoтaeт бecшyмнo. Блaгoдapя ycтoйчивocти к экcтpeмaльным тeмпepaтypaм, eгo мoжнo ycтaнaвливaть дaжe нa yлицe. У пpoизвoдитeля мoжнo пpиoбpecти для cтaбилизaтopa влaгoзaщищeнный aнтивaндaльный кopпyc.

Cтaбилизaтop инвepтopный нaпpяжeния 220в для дaчи, кaкoй выбpaть

Cтaбилизиpyющиe ycтpoйcтвa инвepтopнoгo типa нaбиpaют пoпyляpнocть cpeди дaчникoв и житeлeй зaгopoдныx дoмoв.

Mгнoвeннaя peгyлиpoвкa, oтcyтcтвиe пoдвижныx элeмeнтoв и тpaнcфopмaтopa – тo, чтo выгoднo oтличaeт coвpeмeнныe мoдeли oт дpyгиx типoв cтaбилизaтopoв.

Нa pынкe инвepтopныe cтaбилизaтopы пpeдcтaвлeны cлeдyющими мapкaми:

«Штиль»

Лидиpyющyю пoзицию нa pынкe зaнимaют ycтpoйcтвa тyльcкoй фaбpики «Штиль». B cepии «Инcтaб» пpeдcтaвлeн шиpoкий мoдeльный pяд инвepтopныx cтaбилизaтopoв:

• oднoфaзныx вxoдящeй мoщнocти oт 0,3 дo 20 кBт;
• тpexфaзныx oт 6 дo 20 кBт

Apтикyлы мoдeлeй нaчинaютcя c бyквeннoгo oбoзнaчeния iS, дaлee идyт цифpы, oбoзнaчaющиe мoщнocть cтaбилизaтopa. Нaпpимep, iS350, iS7000. Bceгo в линeйкe пpeдcтaвлeнo 10 мoдeлeй.

Кoмпaния «Штиль» пpoдaeт cвoи пpибopы чacтным лицaм тoлькo чepeз дилepcкyю ceть.

«A-элeктpoникa»

Пoчти тaкoй жe пoпyляpнocтью пoльзyютcя cтaбилизaтopы «Элeктpoникa 6000» и «Aбcoлют 7000», пpoизвeдeнныe кoмпaниeй из Caнкт-Пeтepбypгa «A-элeктpoникa». Уcтpoйcтвa paccчитaны нa вxoднoe нaпpяжeниe 60-260 B. Taкжe oнo мoжeт paбoтaть в кaчecтвe пpeoбpaзoвaтeля из 220 в 110 B и нaoбopoт, из 110 в 220 B. Paзмepы ycтpoйcтв: Oтличaeтcя нeбoльшим paзмepoм 11,5×14,5×42,6 cм и вecoм: 3700 г.

Pecaнтa ACН-6000

Пepвaя инвepтopнaя мoдeль y лидepa pынкa cтaбилизaтopoв кoмпaнии «Pecaнтa» былa выпyщeнa в 2017 гoдy. Pecaнтa ACН-6000, кaк виднo из нaзвaния мoдeли, имeeт мoщнocть 6 кBт пpи нaпpяжeнии в ceти нe мeнee 190 B. Ecли ypoвeнь вxoдящeгo нaпpяжeния пaдaeт дo 150 B, мoщнocть yмeньшaeтcя пpимepнo нa 25%. Bec ycтpoйcтвa 4 кг.

Нeбoльшoй cтaбилизaтop для oтдeльнoгo пpибopa

B нeкoтopыx cлyчaяx yдoбнee пoдключить к cтaбилизaтopy oднo ycтpoйcтвo. B тaкoм cлyчae пoмoжeт нeбoльшoй и нeдopoгoй cтaбилизaтop PECAHTA ACH-1000/1-ЭM. Пo cooтнoшeнию xapaктepиcтик, кaчecтвa и цeны cтaбилизиpyющee ycтpoйcтвo ACН-1000 зacлyжилo дoвepиe и пoпyляpнocть y пoтpeбитeлeй.

Oнo выпoлнeн пo peлeйнoй cxeмe, нo paбoтaeт в шиpoкoм диaпaзoнe вxoдящeгo нaпpяжeния: oт 140 дo 260 B. Пpи этoм aвтoтpaнcфopмaтop имeeт дocтaтoчнoe чиcлo ceкций, чтoбы oбecпeчить мaлыe кoлeбaния нaпpяжeния нa выxoдe. Bpeмя oткликa 10 мc — oдин из лyчшиx пoкaзaтeлeй coвpeмeнныx peлeйныx cтaбилизaтopoв нaпpяжeния.

Maкcимaльнoй мoщнocти в 1 кBт дocтaтoчнo дaжe для игpoвoгo кoмпьютepa. Cтaбилизaтop имeeт выcoкий КПД (97%), тaк чтo дaжe пpи выcoкиx нaгpyзкax пepeгpeвaeтcя лишь пpи paбoтe нa гpaни oтключeния (нaпpяжeниe в ceти мeньшe 150 B). Блaгoдapя тoмy, чтo пpoизвoдитeль нe cэкoнoмил нa зaщитe oт пepeгpeвa и пepeгpyзки, cтaбилизaтop нe тoлькo зapaнee cooбщит o выxoдe в кpитичecкий peжим paбoты, нo и вoвpeмя oтключитcя.

Bыбop cтaбилизaтopa нaпpяжeния для дaчи — этo вoпpoc кoмфopтa и бeзoпacнocти. К eгo peшeнию нeoбxoдимo пoдoйти кpaйнe cepьeзнo. Cлeдyeт тщaтeльнo paccчитaть пoтpeбнocти и выбpaть cooтвeтcтвyющyю мoдeль. Нe cтoит экoнoмить нa пoкyпкe cтaбилизaтopa или xoтя бы peлe. B peзyльтaтe oни пoмoгyт cэкoнoмить, oбecпeчив длитeльный cpoк бecпepeбoйнoй paбoты дoмaшнeй элeктpoтexники, coxpaнив жилищe и имyщecтвo. Boзгopaниe oт бытoвыx пpибopoв или пepeгopaния пpoвoдки — нaибoлee чacтaя пpичинa пoжapoв. Cтaбилизaтop — этo нaдeжнoe cpeдcтвo зaщиты. Нeoбxoдимo имeть eгo в кaждoм дaчнoм и дepeвeнcкoм дoмe.

Стабилизатор напряжения 220 В для дачи какой выбрать: советы по покупке

Практически невозможно представить жизнь современного человека без использования им электроэнергии. Благо, линии электропередач в наше время протянулись, наверное, к каждому населенному пункту, включая и загородные дачные поселки. Но вот только качество подаваемой электроэнергии, выражающееся в стабильности напряжения и частоты, пока еще оставляет желать лучшего – многие потребители, увы, встречаются с перепадами этих параметров с пугающей регулярностью.

Стабилизатор напряжения 220 В для дачи какой выбрать

А вот большинство современной электромеханической или электронной бытовой техники таких перепадов очень не любит. Они приводят к некорректной работе устройств, к быстрому износу, а нередко – и, вообще, к мгновенному выходу из строя, иногда даже сопровождающимся созданием пожароопасной ситуации. Выход один – защищать свое имущество от подобных явлений установкой специальных приборов. Это могут быть реле контроля или стабилизатор напряжения 220 В для дачи какой выбрать для конкретного случая – будет рассмотрено в настоящей публикации.

Причины нестабильного напряжения и его опасность

На первый взгляд, складывается парадоксальная ситуация – развитие техники стремительно идет вперед, а проблемы со стабильностью напряжения питания не только не уходят в прошлое, а, наоборот, даже множатся. Но если вдуматься, то это объясняется достаточно просто.

К сожалению, приходится констатировать, что развитие новых или совершенствование старых линий электропередач существенно отстает от прогресса. По большей части, особенно в «периферийных» условиях, подача энергии осуществляется по тем же ЛЭП, которые когда-то возводились с учетом имеющихся тогда реалий. А если вспомнить, то в среднестатистической советской семье «аппаратное наполнение» ограничивалось холодильником, включаемым по вечерам телевизором, утюгом. Одним словом, потребление семьи лежало в пределах 2÷3 кВт. Если сравнить с современной картиной, когда быт человека перенасыщен электротехникой, становится понятно, что старым сетям справиться со столь возросшей нагрузкой – чрезвычайно сложно.

Мало того, старые ЛЭП «дряхлеют» от времени – окисляются контактные соединения, растет количество механических повреждений и т.п. Все это тоже не добавляет стабильности напряжения.

Старые, не рассчитанные на современные нагрузки магистральные и местные ЛЭП – основная причина нестабильности напряжения

В условиях, когда происходит массовое включение бытовой техники, домашнего освещения возможностей линий электропередач может быть недостаточным, что приводит к просаживанию напряжения. Или другой вариант, когда на общей линии вдруг прекратилось потребление с большой нагрузкой (например, закончилась смена на предприятии) – вполне вероятен резкий скачок напряжения выше допустимых параметров.

Изношенность сетей, подстанций, распределительных щитов, халатность обслуживающего персонала нередко приводит к весьма распространенной и катастрофической для незащищенной электротехники ситуации – обрыву (отгоранию) «нулевого» провода. Посмотрите на схему:

Чрезвычайно опасная ситуация – обрыв «нулевого» провода

При нормальном положении вещей каждая фаза со своей нагрузкой связана с общим «нулевым» проводом – корректное состояние напряжения и тока питания. Однако, в момент обрыва «нуля» ток начинает протекать между фазами, переменное напряжение на нагрузке накладывается, и в итоге вместо положенных 220 там может быть все 380÷400 В, что, безусловно, приведет к весьма печальным последствиям. Можно будет считать большой «удачей», если все закончится просто сгоранием прибора – нередко такие случаи заканчиваются пожарами.

Печальные последствия резкого перепада напряжения – возгорание стиральной машины с последующим пожаром

К весьма распространенным причинам перепадов можно отнести и «человеческий фактор». Например, недостаточная квалифицированность электриков, обслуживающих местные линии или внутридомовые разводки зачастую приводит к «перекосу фаз» — основная нагрузка ложится на одну, в то время, как другие остаются или совсем не задействованными, или нагруженными в разы меньше.

При таком состоянии «нулевых» проводов до крупной аварии – один шаг

Нередко свою «лепту» вносят и вовсе неграмотные действия хозяев домов и квартир – при проведении мелких самостоятельных ремонтов проводки или при ее неправильной прокладке неопытному человеку ничего не стоит перепутать провода, вызвав встречное наложение фаз, со всеми вытекающими последствиями, причем не только для своего жилья, но часто – и для соседского.

И, наконец, никогда нельзя сбрасывать со счетов стихийные факторы. Это могут быть обледенения проводов, повреждения, вызванные ураганным ветром или падением деревьев, грозовые разряды и т.п. Все это также может привести к скачкам напряжения как в ту, так и в другую сторону.

В результате при пониженном напряжении техника работает некорректно, не выполняет возложенных на нее функций, а довольно часто от этого быстро расходуют свой ресурс и выходят из строя силовые агрегаты, например, компрессоры холодильников или кондиционеров. Блоки питания сложной электронной техники не выдают необходимых фиксированных показателей напряжения, и вся работа подобного делается невозможной, сбиваются «прошитые» или внесенные программы, происходят сбои в модулях управления. При повышенном напряжении, особенно при резких скачках, значительно возрастает вероятность аварий первичных катушек многочисленных трансформаторов, перегрев и выгорание элементов электронных схем, плавление изоляции проводов – и многое другое.

Сложно даже представить, что за прибор это был раньше…

Иными словами, если хозяева действительно заботятся о комфортности проживания и пользования электроприборами, о сохранности не только своей бытовой техники, но и самого жилья, они должны предпринять определенные шаги – установить соответствующее предохранительное и стабилизирующее оборудование.

Вариант решения – реле контроля напряжения

Настоящий, качественный стабилизатор напряжения – достаточно дорогой прибор, и его приобретение действительно должно быть оправданным. Возможно, есть смысл применить гораздо более дешевое, но эффективное решение.

Устройство, принцип работы и схемы подключения реле напряжения

Например, состояние электросетей в населенном пункте поддерживается на должном уровне, и перепады напряжения практически не досаждают жителям – если и случаются, то крайне редко и в небольшой амплитуде. Однако, как уже говорилось, никто не застрахован от каких бы то ни было стихийных проявлений или «человеческого фактора». А сложному оборудованию для выхода из строя даже одного раза может быть вполне достаточно.

В такой ситуации видится вполне оправданным применение более простых приборов – реле контроля напряжения.

При достаточно стабильных параметрах местной электросети часто бывает достаточно установки реле напряжения

Электронная схема этого небольшого по размерам устройства предусмотрена таким образом, что в процессе работы ведется постоянное отслеживание параметров переменного тока. В случае если показатели напряжения выходят за рамки установленного диапазона, реле срабатывает и разрывает эклектическую цепь, и скачок напряжения не способен принести вреда бытовой аппаратуре. После нормализации напряжение реле вновь замкнет цепь, и энергообеспечение будет восстановлено.

Большинство современных реле напряжения имеет возможность самостоятельной установки пользователем верхней и нижней границы допустимого диапазона. То есть, имея информацию о технических параметрах имеющегося в доме оборудования, требовательного к стабильности питания, несложно настроить подобную защиту.

Так как некоторые бытовые приборы (в частности, холодильники или насосы) очень не любят резкой смены цикла работы – включения и выключения, многие реле оснащаются функцией задержки включения на определенный промежуток времени. Этот интервал может быть задан самой схемой реле напряжения, или же устанавливаться пользователем.

Реле контроля с органами управления для пользовательской предустановки порогов срабатывания и задержки включения

Исполнение реле может быть различным. Чаще всего применяются компактные приборы, которые отлично подходят для установки на DIN-рейку распределительного щитка. Такие устройства рассчитаны на достаточно высокие показатели нагрузки.

Если же необходимо обеспечить защитой только какой-то один или несколько бытовых приборов с невысокой нагрузкой, то может применяться устройство, которое просто является своеобразным адаптером, вставляемым в розетку, и имеющим собственную розетку для подключения бытовой техники. Другой вариант – само по себе реле вместе с органами управления скомпоновано в розеточном корпусе. Можно приобрести и модель, оснащенную удлинительным кабелем и колодкой на несколько розеточных гнезд, схожее с обычным сетевым фильтром.

Различные варианты исполнения реле контроля напряжения

Если реле подключается на щитке, то обычно придерживаются следующей схемы:

Примерная схема подключения реле напряжения

L – фаза;

N – «ноль»;

1 – электрический счётчик;

2 – автомат на входе;

3 – реле контроля напряжения;

кN – клемма подключения «нулевого» провода;

кL – клеммы входа и выхода фазы.

Данная схема показывает пример использования одного мощного реле на весь дом. Однако, можно устанавливать такие приборы на выделенные участки внутридомовой сети, оснащенные собственными автоматами – принцип подключения при этом не изменяется.

Реле необходимо правильно подобрать по мощности. Существует правило – если оно устанавливается в цепи с автоматом, то его номинал по току должен быть на шаг выше. Например, если стоит автоматический выключатель на 25 А (5.5 кВт потребляемой мощности), то стоящее в связке с ним реле уже должно иметь номинал 32 А (7 кВт).

Впрочем, слишком перегружать контакты реле большими токами – нежелательно. При больших показателях потребляемой мощности (от 6÷7 кВт и выше) лучше включить в цепь электромагнитный контактор. Получается, что реле будет управлять контактором, подавая или прерывая ток на его катушку, а уже он, в свою очередь – обеспечивать прерывание и замыкание цепи нагрузки. Примерная схема подключения показана на иллюстрации:

Пример установки реле напряжения в связке с электромагнитным контактором

4 – электромагнитный контактор;

А1 – клемма фазы управляющего напряжения;

А2 – клемма «ноля» управляющего напряжения;

гк L – группа контактов входа (от одного и более);

гк Т – группа контактов выхода (соответствует контактам входа).

Если в дом подведено трехфазна линия питания, но вся техника в доме использует только однофазное напряжение, то имеет смысл поставить три реле, на каждую фазу отдельно, и равномерно распределить нагрузку между ними. Кстати, при этом можно будет выделить отдельные группы приборов потребления, схожих по требовательности к стабильности напряжения, и задать на реле индивидуальные настройки, например:

1 группа – электронные приборы, требующей высокой стабильности напряжения – мультимедийная аппаратура, компьютеры и т.п. Такое оборудование обычно требует диапазона 200 ÷ 230 вольт.

2 группа – бытовая техника, оснащенная электроприводами (стиральные машины, холодильники, насосы, кондиционеры и т.п.). Здесь диапазон уже может быть несколько шире – от 190 до 235 вольт, но может потребоваться задержка обратного включения.

3 группа – приборы, малотребовательные к точным параметрам напряжения (резистивный обогрев, освещение и т.п.). Диапазон напряжения можно выставить еще шире, например, 170 ÷ 250 вольт.

Одна из моделей трехфазного реле контроля напряжения

Существуют, безусловно, реле контроля, предназначенные и специально для трехфазного потребления, но такой вариант будет уместен в том случае, если в доме действительно стоит техника, требующая 380 В (например, кухонная плита или мощная насосная станция). Дело в том, что при скачке напряжения хотя бы на одной фазе, реле обесточит все три – таково его устройство.

Выпускаются и более современные приборы, в которых предусматривается возможность индивидуальной настройки под каждую из трех фаз. Однако чаще получается, что приобрести три компактных однофазных реле средней мощности гораздо выгоднее, чем одно мощное трехфазное.

На каждую фазу предусмотрено свое реле напряжения с индивидуальными настройками

Следует правильно понимать, что реле не стабилизирует напряжения, а только лишь обеспечивает надежную защиту домашней электросети от последствий его скачков или провалов. То есть, повторимся, его необходимо ставить в том случае, если перепады – явление редкое, эпизодическое. А на случай кратковременного экстремального отключения, энергообеспечение необходимой аппаратуры вполне может быть обеспечено установкой блоков бесперебойного питания.

Видео: надежное реле напряжения Зубр D25

Кардинальное решение вопроса – установка стабилизатора напряжения

Устройство и принцип работы стабилизаторов напряжения

В том случае, если перепады напряжения не являются редкостью и происходят с «завидной» регулярностью, или же если пониженное или повышенное напряжение в сети чуть ли не является в данном поселке нормой, никак не обойтись без более кардинального решения – установки стабилизатора.

Эти приборы могут также быть компактными, предназначенными для обеспечения стабильного питания одного прибора или небольшой группы, или же представлять собой мощное устройство, способное обслужить всю домашнюю электросеть. Соответственно, стабилизаторы могут быть компактными, переносными (что бывает особенно важно именно для дачных условий, при непостоянном проживании за городом – их несложно возить с собой). Мощные приборы часто предполагают стационарную установку около распределительного щитка, и от них уже прокладываются линии питания к точкам потребления.

Различное конструктивное исполнение стабилизаторов напряжения

По принципу своего действия стабилизаторы можно разделить на три больших группы:

• Релейные стабилизаторы. В них применена трансформаторная схема вторичная обмотка которой имеет множество контуров с различным количеством витков. В зависимости от входного напряжения автоматика осуществляет релейное переключение обмоток для того, чтобы на выходе подавалось стабилизированное напряжение, близкое к нормативному 220 В.

Такие стабилизаторы привлекают невысокой, как правило, стоимостью, длительностью безотказной эксплуатации, достаточно «скромными» габаритами, способностью выдерживать перегрузки порядка 110% от номинальной мощности, широким диапазоном регулирования. Однако, присущи им и определенные недостатки. Так, стабилизация происходит нелинейно, ступенчато, что может быт ьдаже заметно, например, на приборах освещения. Количество ступеней регулировки обычно ограничено, поэтому высокой степень стабилизации они не отличаются (обычно в пределах ± 8%). Кроме того, людей с хорошим слухом может раздражать щелканье реле.

Впрочем, такие приборы вполне оправдывают свое предназначение в бытовых условиях и стоимость, поэтому пользуются очень широкой востребованностью.

• Электромеханические стабилизаторы оснащены сервоприводом, который перемещает съемные угольные щетки по кольцевому коллектору, на который выведены контакты обмотки автотрансформатора. Таким образом, меняется количество витков обмотки и, соответственно, выходное напряжение.

Цену на такие стабилизаторы тоже можно назвать вполне доступной. Точность регулировки у них выше, чем у релейных – порядка ± 2-3%. Однако недостатки – весьма существенны:

— Скорость реакции на перепад напряжения – невысока, может доходить до 1÷2 секунд, что при значимых бросках напряжения может стать фатальным для требовательной аппаратуры.

— Наличие вращающихся механизмов и узлов трения существенно снижают эксплуатационный ресурс прибора.

— Работа стабилизатора с сервоприводом сопровождается слышимым шумом.

Впрочем, и такие стабилизаторы востребованы – для недорогой аппаратуры, не слишком требовательной к перепадам напряжения или используемой не столь часто.

• Современные стабилизаторы электронного типа собираются по схемам, в которых роль ключей отводится полупроводниковым приборам – симисторам или тиристорам.

Такие стабилизаторы отличаются очень высокой скоростью реакции, измеряемой буквально 10÷20 миллисекундами. Работа не сопровождается абсолютно никаким шумом. Точность стабилизации лежит в пределах, обычно 1,5%, и зависит от количества ступеней регулирования, которое может быть от 9 до 32 и более.

Приборы такого класса отличаются высокой надежностью и долговечностью. Единственным их недостатком, достаточно условным, можно назвать высокую цену.

Для обеспечения высокостабильного напряжения, необходимого для отдельных видов аппаратуры, могут применяться и инверторные стабилизаторы с двойным преобразованием тока – наиболее совершенные из всех.

Что оценивается при выборе стабилизатора напряжения?

• Прежде всего, владелец дома должен иметь представление, в каких пределах требуется регулировка напряжения, то есть каково возможное отклонение напряжения в местной сети. Обычно это определяется опытным путем – неоднократным замером напряжения, особенно в часы пиковых нагрузок или, наоборот, максимальной разгруженности сети.

Дело в том, что большинство стабилизаторов имеют собственное контрольное реле, которое отключит прибор, если поступающее напряжение выйдет за границы допустимого диапазона. Порог отключения, верхний и нижний, обязательно указывается в паспорте изделия.

• Следует заранее знать, какой стабилизатор потребуется – однофазный или трехфазный. Здесь подход схож с уже рассмотренным выше (выбор реле напряжения). Бывает выгоднее установить три стабилизатора небольшой мощности на каждую фазу, нежели один большой трехфазный. Но если в доме есть оборудование 380 В – то деваться некуда, только трехфазный.
• Важнейшим параметром является мощность (ватт-амперная характеристика) стабилизатора, то есть его способность выдержать предполагаемую нагрузку.

В этом вопросе необходимо особая внимательность и точный расчет. Проще всего, если домашняя сеть работала устойчиво, ориентироваться на номинал автомата, установленного на входе. Например, если стоит автомат на 32 ампера, то можно приобрести стабилизатор 32 × 220 = 7040 ВА ≈ 7000 ВА.

Для примера – стабилизатор напольного размещения мощностью 7000 Вт (ВА)

Однако, иногда подобные значения бывают сильно завышены, что, безусловно, скажется на цене приобретаемого стабилизатора. Кроме того, нередко стабилизацию организуют только для отдельных групп приборов – значит, необходимо уметь рассчитать потребную мощность. Но и здесь важно не совершить ошибки.

Дело в том, что при подсчете мощности многие неопытные пользователи ориентируются только на номинальные показатели используемых приборов. Это справедливо только для техники, в которой используется только активная нагрузка – нагреватели, лампы накаливания, и т.п. Но если бытовые приборы оснащены двигателями или компрессорами, то необходимо принимать в расчет еще и реактивную мощность, которая расходуется на создание условий для работы привода (например, электромагнитных полей). Суммарная мощность в таких приборах может существенно превышать номинальную.

Обычно в техдокументации приборов подобного класса указывается коэффициент мощности — cos φ. Полную мощность при этом можно вычислить по формуле:

Wп = Wн : cos φ

Wн — номинальная мощность прибора.

Есть еще один нюанс. Многие электроприборы в момент включения потребляют пусковой ток, который может значительно превосходить номинальные показатели. Так, при запуске компрессора холодильника или при включении насоса скачок может достигать даже трехкратных значений – это также необходимо учесть при расчете необходимой мощности.

Некоторые поправочные коэффициенты, с учетом cos φ и пускового тока, приведены в таблице ниже:

Типы бытовых приборов и инструментов	Примерный коректировочный коэффициент к значению номинальной мощности
Бытовые приборы и оборудование
Лампы накаливания и энергосберегающие люминесцентные лампы	1
Электроплиты, электрочайники, утюг	1
Мультимедийная техника и компьютеры	1.15
Пылесос	1.35
Циркуляционные насосы и блоки управления котлов отопления	1.5
Люминесцентные лампы	2
Бытовые вентиляторы, кухонные вытяжки	2
Стиральная и посудомоечная машина	2.5
Микроволновая печь	3
Погружные насосы и внешние насосные станции	3
Кухонная техника – электромясорубки, блендеры и т.п.	3
Холодильник, кондиционер	3.5
Электроинструменты
Триммер, электроножницы садовые	1.2
Электродрель, заточный станок	1.25
Перфоратор, угло-шлифовальная машина, электроножовка или цепная пила, электрорубанок	1.5
Бетономешалка	2
Насос для полива	2.5
Компрессор электрический	2.5
Мини-мойка высокого давления	3
Сварочный инвертор	3.5

Но и это – еще не все. Наверное, всем понятно, что энергия ниоткуда браться не может, то есть при стабилизации сетевого напряжения неизбежны потери мощности. Этот параметр определяется коэффициентом трансформации. Если прибор работает в идеальных условиях, то потерь нет, и коэффициент близок к единице. Но с ростом отклонения напряжения возрастает и коэффициент. Примерные значения отражены в таблице ниже:

Напряжение на входе в стабилизатор	130 В	150 В	170 В	190 В	200 В	220 В	230 В	250 В	270 В
Коэффициент трансформации	1.77	1.55	1.35	1,20	1.15	1.05	1,10	1.35	1.55

Например, расчетная мощность подключаемой к стабилизатору нагрузки получилась 2500 Вт. Наблюдениями установлено, что порог падения напряжения в сети в среднем составляет 170 В. Значит, необходимо умножить 2500 еще и на коэффициент 1,35, что в итоге даст 3375 ВА.

Чтобы упростить читателю самостоятельные расчеты, ниже размещен калькулятор. При внесении данных в него следует указать те электрические приборы и инструменты, которые с большой долей вероятности могут использоваться одновременно. Естественно, здесь необходим разумный подход, чтобы не получить немыслимо высоких значений. Вероятность одновременного использования всех приборов одновременно – невысока, а кроме того, грамотных хозяева могут регулировать применение энергоемкой техники и инструмента так, чтобы не перегружать сеть.

Естественно, что полученное значение округляется в большую сторону под стандартные параметры выпускаемых моделей стабилизаторов.

• Важным параметром выбора является время реакции прибора на изменение сетевого напряжения. Выбор в этом случае зависит от типа оборудования, которое будет включаться в сеть – электронным приборам важно быстрое срабатывание, нагревательные и осветительные приборы в этом плане не столь «капризны».
• Аналогичным образом побирается стабилизатор и по максимальному отклонению от расчетной величины выходного напряжения. Обычно в характеристиках всех бытовых приборов указывается диапазон возможного напряжения, в рамках которого обеспечивается их корректная работа.
• Если в дачных условиях все же планируется использование электроаппаратуры, чувствительной к искажению синусоиды переменного тока (в особенности это касается электронных котлов или других бытовых приборов с электронными «мозгами»), то необходимо обратить внимание и на этот параметр стабилизатора — он обычно указывается в паспорте. В большей степени искажению синусоиды подвержены феррорезонансные и симисторные стабилизаторы.
• Учитывается место планируемой установки стабилизатора, способ его подключения (стационарного или временного), количество встроенных розеток (для мобильных моделей), допустимые условия эксплуатации – диапазон рабочих температур и влажности
• Оценивается дополнительная оснащенность стабилизатора. Это могут быть различные степени защиты от перегрева и короткого замыкания, контрольные реле выключения при выходе из допустимого «коридора» входного напряжения, таймер с предустановкой времени обратного включения и т.п. Удобной опцией всегда является наличие вольтметра, цифрового или стрелочного, показывающего одновременно или поочерёдно значение входного и стабилизированного напряжений.

Возможна светодиодная или дисплейная индикация других параметров или режимов работы – это существенно упрощает визуальный контроль за функционированием стабилизатора.

• Безусловно, очень важен рейтинг компании-производителя. Покупка стабилизатора – довольно затратное дело, так что не следует приобретать совершенно неведомые модели неизвестных фирм – очень часто заявленные характеристики в подобных приборах весьма далеки от реального положения дел.

Вполне можно доверять продукции марок «Энергия», «Ресанта», «Rucelf», «Uniel», «Voltron». Очень высокую репутацию заслужили стабилизаторы «Штиль» и «Лидер». Широким спросом пользуются приборы IEK, «Luxeon», «Quattro elementi». Одним словом, выбор всегда очень богатый, и нет никакого смысла рисковать, приобретая «кота в мешке».

Тот самый случай, когда нет никакой нужды искать импортные модели – отечественные ни в чем им не уступают

Ну а вопрос стоимости – это уже личное дело каждого покупателя. Разброс цен – очень велик от нескольких тысяч до нескольких десятков тысяч рублей, и это зависит как от принципа действия, мощности и других эксплуатационных характеристик стабилизатора, так и от компании-изготовителя. Естественно, что чем выше качество и шире возможности прибора, тем больше и его цена.

Но в любом случае покупать столь дорогую технику, тем более – отвечающую за безопасность вашего жилья и имущества, следует исключительно у надежных продавцов, с обязательным получением фирменной гарантии.

Выбираем самый лучший стабилизатор напряжения для дачи

11.01.2019 9 комментариев 170797

В отличие от электросетей коттеджных поселков и, тем более, городских сетей, электрическая сеть дачных обществ (СНТ) зачастую находится в отвратительном состоянии.

В первую очередь, это обусловлено практически полным отсутствием сколько-нибудь приемлемого тех. обслуживания линий и трансформаторных подстанций. Ситуацию усугубляют самовольные подключения без учета распределения нагрузки по фазам, скрутки из-за случайных обрывов и многочисленных перехлестов, а также устойчивая тенденция к росту числа бытовых приборов с одновременным увеличением их мощности.

Все эти обстоятельства закономерно приводят к совершенно неприемлемому качеству электроснабжения: в периоды пиковой нагрузки напряжение сети падает до неприлично низкого уровня, что приводит к отключению некоторых бытовых приборов. А в периоды «затишья» напряжение в розетке подскакивает до опасных для любой техники значений.

Такие перепады напряжения являются основной проблемой владельцев дачных домиков, многие из которых используются круглый год и оснащены дорогой техникой и электроникой (ЖК-телевизоры, газовые котлы отопления и т.п.).

Для решения этой проблемы, председатель дачного общества должен закладывать в смету мероприятия по модернизации имеющейся системы электроснабжения – обслуживание и замена трансформаторных подстанции на более мощные, ремонт изношенных линий электропередач, замена и натяжка проводов.

Однако этот процесс не быстрый и может затянуться на долгие годы, а владельцы дачных участков желают полноценно пользоваться имеющейся в доме техникой уже сегодня.

Одним из наиболее быстрых и эффективных способов, решающих все проблемы с нестабильным напряжением в розетке, является включение в схему электроснабжения стабилизатора напряжения 220В для дачи (какой выбрать из предлагаемого далее списка — решать вам).

Зачем вообще нужен стабилизатор?

Все бытовые электроприборы, использующиеся в России, для нормальной работы требуют определенного уровня напряжения – 220 В (по новому стандарту — 230 В). Допускается отклонение до 5% в любую сторону. Приборы могут работать и при колебаниях напряжения до 10%, но эта величина уже является критической.

Строго говоря, при падении напряжения ниже 198 В или повышении выше 253 В, бытовые приборы работать не обязаны и могут с чистой совестью выйти из строя. Или даже воспламениться, став причиной пожара.

Вы когда-нибудь видели, как горит дачный домик? А я видел! Огонь распространяется настолько быстро, что даже не верится. Через каких-то 20 минут, от дома почти ничего не остается!

Кстати говоря, не смотря на распространенное мнение, пониженное напряжение в сети также опасно, как и повышенное. Низкое напряжение существенно увеличивает входные токи всех импульсных блоков питания (светодиодные и другие светильники с ЭПРА, компьютеры, современные телевизоры, зарядные устройства и т.п.), что является наиболее частой причиной выхода из строя входных диодных выпрямителей.

Именно это однажды и произошло с зарядником моего Macbook`а, что в итоге вылилось в весьма дорогостоящий ремонт.

К тому же, повышенные токи создают дополнительную нагрузку на и без того изношенную сеть. Кроме того, низкое сетевое напряжение может привести к перегреву циркуляционных насосов системы отопления, компрессора холодильника или кондиционера. Хорошо, если встроенный в схему защиты позистор обесточит двигатели. А если нет? Замена компрессора — удовольствие не из дешевых.

Я вообще считаю, что для нас, садоводов, стабилизатор напряжения — настоящий подарок богов! Это, в общем-то несложное с технической точки зрения устройство, предохранит наше имущество от порчи, сохранит наши деньги, время и нервы. А в некоторых случаях и жизнь! Вот для чего нужен стабилизатор напряжения для дачи.

В условиях, когда напряжение в сети меняется от 140 вольт (вечером) и до 260 вольт (ночью), просто глупо надеяться на авось и не воспользоваться этим чудом инженерной мысли. Тем более, что некоторые модели вполне доступны по цене даже для нас, пенсионеров.

В идеале стабилизатор устанавливается в непосредственной близости от распределительного щитка и подключается к сети сразу же после вводного автомата и электросчетчика. А уже после стабилизатора стабилизированное и отфильтрованное от помех напряжение распределяется по групповым автоматам и поступает к непосредственным потребителям.

В некоторых случаях целесообразна установка стабилизатора небольшой мощности для защиты какого-нибудь конкретного бытового прибора (например, газового котла или холодильника). Тогда его можно разместить рядом с защищаемым прибором.

Типы стабилизаторов и их конструктивные различия

Существуют шесть типов стабилизаторов переменного напряжения, различающихся принципом действия и особенностями конструкции:

Феррорезонансные — наверное, наиболее старый тип стабилизатора, который применялся еще в Советском Союзе (да-да, это те самые эбонитовые ящички, которые стояли возле каждого телевизора страны, громко гудели и сильно грелись).

Релейные стабилизаторы отличаются длительным сроком эксплуатации, небольшими габаритами и доступной стоимостью. Они способны выдерживать перегрузки, на 10 % превышающие номинальную мощность, но имеют ограниченное количество ступеней регулировки. Степень возможной стабилизации не превышает 8 % в обе стороны.

Стоимость электромеханических устройств мало отличается от релейных аналогов (чуть дешевле), но они обладают более точной регулировкой – 1-3%. Однако их широкому распространению мешают некоторые недостатки:

• невысокая скорость реакции на возникающий перепад напряжения. Задержка достигает 1-2 секунд, что может оказаться недостаточным в условиях быстро меняющегося напряжения сети;
• использование в конструкции движущихся механизмов существенно сокращает срок эксплуатации;
• во время коррекции напряжения немного шумит двигатель (сервопривод).

Феррорезонансные и электромашинные, понятное дело, сразу отметаем. Для дачного домика подходят только стабилизаторы электромеханического, релейного, электронного или инверторного типа. Осталось только выбрать наиболее подходящие.

Выбор стабилизатора напряжения для дачи

Некоторые выбирают стабилизаторы напряжения для дачи анализируя отзывы (какой лучше, какой меньше шумит, недорого стоит и редко ломается). Мнение людей, конечно, имеет огромное значение, но только если вы уверены в его достоверности. Поэтому, помимо личного опыта и опыта коллег и знакомых, мы в первую очередь будем оценивать технические характеристики стабилизаторов, а также качество внутреннего монтажа.

Могу сразу посоветовать проверенные временем модели, но все-таки лучше разобраться самому и со знанием дела выбрать стабилизатор, наиболее полно удовлетворяющий именно ваши требования. Тот, кому некогда вникать в тему, может немедленно пролистать вниз к списку лучших стабилизаторов напряжения для дачи. А мы продолжаем.

Итак, как подобрать стабилизатор напряжения для дачи? Для обеспечения безопасной и бесперебойной работы всех электротехнических устройств, имеющихся в загородном доме, стабилизатор напряжения должен удовлетворять следующим критериям:

1. стабилизатор должен работать с соответствующим количеством фаз сетевого напряжения (см. Фазность);
2. рабочий диапазон входных напряжений стабилизатора должен перекрывать весь диапазон изменений сетевого напряжения (подробнее об этом);
3. минимальная выходная мощность стабилизатора должна быть больше, чем суммарная потребляемая мощность всех устройств в доме (как выбрать мощность);
4. эксплуатация стабилизатора не должна причинять дискомфорт людям, проживающим в дачном домике (подробности тут).

Теперь про каждый из этих пунктов подробнее.

1. Фазность

Первое, с чем следует определиться, это число фаз стабилизатора (ведь в продаже имеются как однофазные, так и трехфазные модели). Тут все очень просто.

Если ваша дача запитана однофазной сетью (а в подавляющем большинстве случаев так оно и есть), то тут и думать нечего: вам нужен только однофазный стабилизатор. Самый верный признак однофазной сети — два провода, идущие к вашему домику от ближайшего столба (как на этой фотографии).

В случае трехфазной сети, к дому будет подведено 4 или 5 проводов. Но если это ваш случай, то вы и так это знаете (потому что никто просто так вам три фазы в дом не заведет, а значит вы приложили к этому массу усилий и заплатили за это немалые деньги).

Другой способ определить количество фаз: посмотреть на эл. счетчик. На нем прямо человеческим языком будет написано, однофазный он или трехфазный. А если не написано, то наверняка будет одно из этих условных обозначений:

Но даже если выяснилось, что у вас 3 фазы в доме, скорее всего, это сделано для подключения какой-либо мощной нагрузки, которой стабилизатор либо совсем не нужен, либо его покупка нецелесообразна (слишком дорого).

Как правило, вся дачная бытовая техника (телевизор, холодильник, осветительные приборы, микроволновка и т.п.) представляет собой обычную однофазную нагрузку и «висит» на одной фазе. Соответственно, для нее нужен обычный однофазный стабилизатор.

Кстати, небольшой лайфхак: если по какой-то причине все-таки нужно стабилизировать все три фазы, то три однофазных стабилизатора будут стоить дешевле, чем один трехфазный.

2. Рабочий диапазон

После того, как мы разобрались с количеством фаз, настало время определить диапазон перепадов напряжения в сети. Для этого в течение нескольких дней следует проводить замеры напряжения с интервалом в час-два. Главное, не пропустить периоды пиковой нагрузки сети (вечернее время) и, наоборот, минимальной нагрузки (ночное время в будние дни). Мерять напругу можно обычным вольтметром или цифровым мультиметром.

Типичный график изменения напряжения в сети по дням выглядит как-то так:

График, конечно, строить не обязательно, достаточно просто записать все на бумажечку. Потом, проанализировав результаты замеров, можно сделать вывод о минимальном и максимальном напряжении в вашей розетке. Исходя из этих значений и нужно выбирать стабилизатор.

Например, стабилизатор PROGRESS 10000T-20 рассчитан на минимальное входное напряжение 180 В, а у нас оно опускается до 177 В. Значит, нам такая модель не подходит. А вот Энергия ACH 10000 способен работать даже при 120 вольтах! И максимальное входное напряжение 280В нас тоже устраивает. Это уже кое-что, но не всё — ведь надо еще определиться с мощностью!

3. Какая нужна мощность?

Чаще всего при выборе минимальной мощности стабилизатора применяют один из трех методов :

1. Метод первый: берем стабилизатор на 10 кВт и ни о чем не думаем.
2. Метод второй: смотрим на номинал вводного автомата и определяем мощность.
3. Метод третий: вычисляем максимальную потребляемую мощность всех приборов, которые будут работать через стабилизатор и таким образом решаем какой стабилизатор нам нужен.

Все эти методы имеют право на существование, и какой из них использовать — решать вам.

Метод первый: простейший

Суть метода в том, что мы полагаемся на опыт других людей, согласно которому для стандартного дачного дома вполне достаточно стабилизатора на 10 кВт.

Преимущество этого метода в том, что не надо знать мощности каждого из приборов, не надо ничего считать. Просто берем и покупаем стабилизатор на 10 киловатт и наслаждаемся жизнью.

Почему именно 10 кВт, откуда взялось это значение? Давайте посмотрим.

Как правило , список бытовой техники стандартного дачного домика выглядит так:

• холодильник (P_ном=150-200 Вт, P_пуск=1700 Вт);
• электроплитка (2000 Вт);
• телевизор (40-100 Вт);
• люстры, плафоны, лампочки и прочие осветительные приборы (

Итого, максимальная мощность не превышает:

1700 + 2000 + 100 + 400 + 2700 + 100 = 7000 Вт,

а значит 10-киловаттного стабилизатора хватает даже с учетом просадки напряжения в сети вплоть до 150 вольт (а это очень плохая сеть, такую еще поискать надо).

Выбираем мощность стабилизатора по номиналу вводного автомата

Логика такова: коль скоро вводной автомат никогда не выбивает, значит длительный ток, потребляемый всеми устройствами в доме, не превышает номинальный ток автомата.

Таким образом, зная ток, при котором срабатывает автомат, мы можем рассчитать верхний порог мощности, который никогда не достигается (иначе автомат бы постоянно вышибало). Остается только выбрать стабилизатор, чтобы его мощность была не ниже рассчитанной. Только и всего.

Например, для автомата с номинальным током 32А (а это максимально допустимый ток для алюминиевого кабеля сечением 4 мм 2 ), мощность стабилизатора должна быть не ниже, чем: 32А ⋅ 220В = 7040 Вт.

Мощность стабилизатора для любого другого входного автомата можно взять из таблицы:

Тип подключения 220/380В
Номинал автомата	Одна фаза	Три фазы «треугольником»	Три фазы «звездой»
1А	0.2 кВт	1.1 кВт	0.7 кВт
2А	0.4 кВт	2.3 кВт	1.3 кВт
3А	0.7 кВт	3.4 кВт	2.0 кВт
6А	1.3 кВт	6.8 кВт	4.0 кВт
10А	2.2 кВт	11.4 кВт	6.6 кВт
16А	3.5 кВт	18.2 кВт	10.6 кВт
20А	4.4 кВт	22.8 кВт	13.2 кВт
25А	5.5 кВт	28.5 кВт	16.5 кВт
32А	7.0 кВт	36.5 кВт	21.1 кВт
40А	8.8 кВт	45.6 кВт	26.4 кВт
50А	11.0 кВт	57.0 кВт	33.0 кВт
63А	13.9 кВт	71.8 кВт	41.6 кВт
80А	17.6 кВт	91.5 кВт	52.8 кВт
100А	22.0 кВт	114.3 кВт	66.0 кВт

Надеюсь, не нужно напоминать, что подключение стабилизатора должно быть выполнено проводом подходящей толщины? Например, для мощности 10 кВт, сечение медного провода должно быть не менее 6 мм 2 (для алюминиевого, соответственно, 10 мм 2 ). Выбор сечения проводника в зависимости от протекающего тока жестко регламентируется Правилами устройства электроустановок.

Избежать переплаты при покупке стабилизатора поможет методика, описанная ниже.

Метод третий: самый точный

Методика очень проста: записываем на бумажечку все, что будет подключено через стабилизатор и рядом пишем потребляемую мощность. В качестве примера, рассмотрим начинку дома на моей даче:

• старый советский холодильник пожирает в среднем меньше 100 Вт (2 кВт/ч/сут), но в моменты запуска компрессора потребляемая мощность подскакивает до 1.5 кВт;
• несколько энергосберегающих лампочек общей мощностью около

Суммируем пиковые мощности всех приборов и получаем:

1500 + 50 + 120 + 1000 + 5500 + 2800 = 10970 Вт

Казалось бы, надо взять стабилизатор мощностью 11 кВт? А вот и нет!

Поэтому, после того как мы посчитали суммарную потребляемую мощность всех устройств в доме, надо еще посмотреть, при каком минимальном входном напряжении будет работать стабилизатор (его мы определили на предыдущем пункте, когда проводили измерения). В зависимости от того, насколько низким бывает напряжение в сети, необходимо подкорректировать мощность стабилизатора. Ориентироваться можно на эту таблицу :

Входное напряжение, В	140	150	160	170	180	190
Коэффициент мощности	0.67	0.71	0.77	0.83	0.91	1

Например, если бывают периоды, когда напряжение в розетке опускается до 150 вольт, то нужно взять стабилизатор на 29% мощнее расчетного. Если напряжение не бывает ниже 190В, то никакой коррекции не требуется.

В моем примере минимальное входное напряжение будет около 170 В, а значит к рассчитанной мощности стабилизатора необходимо добавить, как минимум, 17%:

10970 + (10970 ⋅ 0.17) = 12835 Вт

Таким образом, на мою дачу нужен стабилизатор мощностью не менее 13 кВт или, если интересует полная мощность, то около 13 ⋅ √2 = 18 кВА.

Как видите, ничего сложного.

4. Удобство

В принципе, минимально необходимые требования к стабилизатору для дачи нами уже определены. Это уже достаточно для того, чтобы выбрать наиболее подходящую модель. Но можно пойти немного дальше и оценить стабилизатор с точки зрения эргономических свойств.

• Шумность. На скорость полета пули не влияет, но, согласитесь, гораздо приятнее, когда устройство работает бесшумно и незаметно. Минимальным уровнем шума обладают стабилизаторы электронного типа — симисторные/тиристорные и инверторные. Электромеханические заметно жужжат, а релейные уж совсем нельзя назвать тихими. В некоторых моделях используется принудительное охлаждение при помощи довольно шумного вентилятора, а некоторые охлаждаются за счет естественной конвекции воздуха. Учитывайте это, если размещение стабилизатора планируется в комнате отдыха.
• Яркость индикаторов. Некоторые модели имеют настолько яркие индикаторы или табло, что в ночное время создают довольно нехилую засветку помещения. Кого-то это раздражает, а кому-то, наоборот, нравится — позволяет сэкономить на ночнике.
• Способ установки. Для защиты, например, холодильника, удобнее всего поставить стабилизатор на пол. А вот если через стабилизатор будет подключен весь дом, то нет ничего лучше, чем повесить его на стенку возле щитка. Поэтому без настенного крепления не обойтись. Впрочем, некоторые модели универсальны и допускают как настенную, так и напольную установку.
• Морозоустойчивость. Если стабилизатор должен будет работать в зимнее время (именно работать, а не просто находиться в замороженном домике), то желательно выбрать модель с пониженной рабочей температурой. В основном при низких температурах способны работать электронные и некоторые релейные стабилизаторы. Электромеханические для этих целей категорически не подходят.
• Транзитный режим. Довольно удобно, если у стабилизатора имеется встроенный режим транзита (или «байпас»). Это позволяет легко и просто подать напряжение на бытовой прибор в обход стабилизатора. Особенно это актуально для моделей с клеммными колодками, т.к. их просто так из розетки не выдернешь. Впрочем, при необходимости схему обхода стабилизатора можно сделать самостоятельно при помощи хитрого переключателя.
• Задержка включения. Полезная функция. Дело в том, что такие устройства, как холодильники и кондиционеры очень не любят немедленного включения после того, как были выключены. Должно пройти какое-то время, чтобы фреон «устаканился» и давление в различных частях системы выровнялось. Поэтому, когда стабилизатор произвел аварийное отключение нагрузки по какой-либо причине, повторное включение должно быть не раньше, чем через минуту. Но если у вас нет никаких насосов и компрессоров, то для вас эта фича бесполезна.
• Индикация напряжения. Некоторые модели имеют индикаторы входного и выходного напряжения на передней панели. Могут быть как цифровыми, так и стрелочными (что, гораздо нагляднее). Мелочь, а приятно.

Мы перечислили все, сколько-нибудь значимые, требования к стабилизаторам. Остается только одна, самая важная характеристика, — цена. Но с ней, я думаю, вы и без меня разберетесь.

На такие мелочи, как рабочая частота, быстродействие, точность стабилизации, защита от помех, форма выходного сигнала, защита от перегрузки и прочие рекламные уловки можете не обращать внимание. Все это либо совершенно никак не влияет на работу бытовой техники, либо имеется у абсолютно любого нормального стабилизатора. Тут хотелось бы подчеркнуть слово «нормального». А то напокупают суровых «латвийских» Ресант, а потом удивляются тому, что уровень помех на выходе не только не уменьшился, а вовсе даже и наоборот — возрос. И не только на выходе.

10 лучших стабилизаторов для дачи

Максимально честный и непредвзятый рейтинг стабилизаторов для дачи , составленный по данным крупнейших ритейлеров на 2019 год, приведен в таблице (отсортировано по мощности):

Модель стабилизатора	Тип	Мощность (cosφ=0.8)	Рабочее напряжение	Температур. диапазон	Металл. корпус	Встроенный фильтр	Тихая работа	Размещение	Цена
Штиль IS2500	инверторный	2000 Вт	90…310 В	5…40°C	настенное	17700 руб.
Энергия Classic 5000	электронный	4000 Вт	60…265 В	10…40°C	настенное	22500 руб.
Ресанта АСН-5000/1-Ц	релейный	4000 Вт	140…260 В	0…45°C	настенное	6000 руб.
Wester STB-10000	релейный	8000 Вт	140…260 В	0…40°C	напольное	10700 руб.
Энергия Voltron PCH-10000	релейный	8000 Вт	105…265 В	-30…40°C	настенное	14200 руб.
Энергия Voltron 10000 5%	релейный	8000 Вт	70…280 В	-30…40°C	настенное	15700 руб.
Ресанта ACH-10000/1-Ц	релейный	8000 Вт	140…260 В	0…45°C	напольное	9900 руб.
Rucelf SRW-10000-D	релейный	8000 Вт	130…260 В	0…45°C	настенное	9700 руб.
Rucelf SRWII-12000-L	релейный	9600 Вт	95…280 В	0…45°C	настенное	16200 руб.
Ресанта СПН-13500	релейный	10800 Вт	90…260 В	0…45°C	настенное	15700 руб.

Можете выбрать любую понравившуюся модель, определитесь только с необходимой мощностью (по любой из методик, описанных выше) и с толщиной вашего кошелька. А чтобы помочь вам определиться, я подготовил краткий обзор стабилизаторов напряжения для дачи с описанием их возможностей и особенностей.

РЕСАНТА ACH-10000/1-Ц

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение через клеммную колодку
Есть байпас

Недорогой однофазный стабилизатор напряжения для дачи с максимальной выходной мощностью 10000 Вт (номинал — 7 кВт). Представляет собой солидный металлический ящик с двумя ручками для переноски (масса почти 20 кг).

Благодаря шустрому контроллеру HT46R47 и быстродействующим реле, стабилизатор почти мгновенно реагирует на изменение напряжения в сети (скорость реакции 7 мс). Надежная модель, наблюдаю за двумя экземплярами вот уже более трех лет и никаких нареканий.

Вся информация выводится на цифровой дисплей на передней панели. Правда, выходное напряжение ВСЕГДА 220 В, как нарисованное (оно, в общем-то, и есть нарисованное). Личное я расцениваю это как обман пользователя, т.к. точность стабилизации ±8%, а значит напряжение на выходе может быть в диапазоне 202-238 вольт. Но это уже придирки, не влияющие на качество работы.

Единственное, что удручает, это громкие щелчки в момент переключения реле. Так что устанавливать в спальне категорически противопоказано. Да и подсветка у экрана очень яркая, будет мешать отдыху.

Еще есть точно такая же модель, только в навесном исполнении (в названии добавлена одна буковка — РЕСАНТА ACH-10000Н/1-Ц). Имеет идентичные характеристики, но стоит почти на тысячу дешевле.

В обеих моделях заявлено наличие встроенного сетевого фильтра для защиты от высокочастотных и импульсных помех. На самом деле вскрытие показало, что это, мягко говоря, неправда. Никаких элементов, которые можно было бы идентифицировать, как компоненты ВЧ-фильтра обнаружено не было. Зато было обнаружено «шикарное» качество монтажа, убедитесь сами:

Вроде как имеется защита от короткого замыкания в нагрузке, а также от превышения мощности и перегрева, но насколько достоверна данная информация — неизвестно. При возникновении опасного напряжения, с которым он не может справиться, стабилизатор отключает нагрузку. После того, как напряжение вернется в рабочий диапазон, стабилизатор включится автоматически.

Охлаждение реализовано при помощи вмонтированного внутрь умного вентилятора, который включается только по мере необходимости. Как и любые другие силовые приборы, эти не рекомендуется длительное время держать под 100%-ной нагрузкой, поэтому при выборе стабилизатора обязательно предусматривайте некоторый запас по мощности (процентов 20-30).

Хотелось бы отдельно сказать о том, что вся продукция фирмы Ресанта — это чистая китайщина! Никакая это не Латвия, не стоит обольщаться. Поэтому всегда нужно делать скидку на заявленные характеристики. Например, в руководстве пользователя (да и на задней стенке) написано, что мощность данного стабилизатора 10000 Вт, на самом деле там максимум 10000 ВА. Подключите к нему полноценные 10 кВт плюс какое-то количество ВАр и он, скорее всего, просто сгорит.

Однако, не смотря на все свои косяки, эта модель успешно распродается и не менее успешно эксплуатируется на многих дачах.

Штиль IS2500

Тип — инверторный
Мощность — 2 кВт
Входное напряжение — 90-310 В
Время реакции — отсутствует
Количество ступеней регулировки — непрерывная регулировка
Подключение через клеммную колодку, выход — 2 евророзетки
Есть байпас

Штиль ИнСтаб IS2500 — единственный в данном обзоре стабилизатор с двойным преобразованием напряжения. Наша отечественная разработка, полное соответствие международным стандартам, отличное качество монтажа — качественная пайка, отсутствие следов флюса, всюду кембрики и термоусадки:

И все это запрятано в надежный металлический корпус:

Если снять крышку, первое, что бросается в глаза — отсутствие массивного тороидального транса (неотъемлемый элемент стабилизаторов других типов). Это значительно уменьшает массу устройства и полностью избавляет от привычного трансформаторного гудения. Вообще, Штиль IS2500 работает почти бесшумно, если не считать звук вентиляторов. Если говорить по чесноку, то они, конечно же, шумят, но на таких высоких частотах, которые не способно уловить не только человеческое, но и даже кошачье ухо.

Второе, на что сразу обращаешь внимание, — это элементы входного и выходного фильтра для защиты от помех. Видите эти массивные дроссели на ферритовых кольцах и желтые прямоугольные конденсаторы типа Х2?

Кстати, заодно можете сравнить качество монтажа Штиля с любой Ресантой. Как говорится, комментарии излишни.

Схемотехника стабилизаторов двойного преобразования такова, что выходное напряжение практически не зависит от входного. И действительно, если провести эксперимент при помощи ЛАТРа, то Штиль ИнСтаб IS2500 показывает абсолютную стабильность выходного напряжения в фантастическом диапазоне от 90 до 310 вольт.

В качестве доказательства могу привести сравнительные осциллограммы выходного напряжения стабилизатора Штиль ИнСтаб IS25000 и обычного релейного и электромеханического стабилизаторов. Осциллограммы наглядно показывают реакцию стабилизаторов различных типов на резкий скачек входного напряжения (на 60 вольт вниз):

Как видите, стабилизатор Штиль IS2500 обладает нулевым временем реакции на изменение входного напряжения. На выходе всегда 220 вольт независимо от того, что поступает на вход. Если добавить сюда низкие требования к форме и частоте питающего напряжения, невероятно широкий рабочий диапазон, то это просто сказочный прибор. Такой стабилизатор идеально подойдет для работы от простенького дизель-генератора, у которого плавает не только амплитуда выдаваемого напряжения, но и частота.

При выходе напряжения за пределы рабочего диапазона (ниже 90 вольт или выше 310), стабилизатор тут же отключает нагрузку и на передней панели загорается красный светодиод и появляется соответствующая индикация. Как только напряжение возвращается в рабочий диапазон, все автоматически включится в работу.

Интересно то, что при возникновении даже 150%-ой перегрузки, стабилизаторы Штиль ИнСтаб не отрубаются мгновенно, а выжидают целых 5 секунд прежде чем уйти в защиту. Для нас это означает, что через такие стабилизаторы можно подключать бытовые приборы с большими пусковым мощностями (такие как холодильники, кондиционеры и мясорубки). Нужно только правильно выбрать мощность стабилизатора.

Кстати, график зависимости мощности стабилизатора двойного преобразования от входного напряжения приведен ниже:

В комплекте со стабилизатором идет набор для настенного монтажа — пластиковые дюбеля и специальная крепежная пластина. Все продумано.

РЕСАНТА АСН-5000/1-Ц

Тип — релейный
Мощность — 5 кВА
Входное напряжение — 140-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение — клеммная колодка
Есть байпас

Как и в любой другой Ресанте здесь за солидным фасадом скрывается крайне небрежная сборка — все какое-то кривое, часть схемы выполнена навесным монтажом, провода идут кратчайшим путем вместо того, чтобы быть стянутыми в аккуратные жгуты. Чувствуется какая-то несерьезность и тяп-ляпость. Мне, человеку с высшим инженерным образованием, больно на такое смотреть.

С наиболее приближенным к реальности обзором стабилизатора Ресанта АСН-5000/1-Ц вы можете ознакомиться, посмотрев данное видео:

Вы спросите, тогда какого лешего этот стабилизатор делает в рейтинге лучших стабилизаторов для дачи? Дело в том, что рейтинг основан на наиболее продаваемых моделях и не сказать о нем было бы ошибкой. Зато теперь вы знаете, что представляет собой продукция Ресанты на самом деле и постараетесь по возможности избегать таких покупок.

Впрочем, даже такая поделка будет работать, если ее сильно не нагружать. Тем более, что не каждый готов выложить от 30 до 50 тыс. рублей за по-настоящему качественный стабилизатор на 10 кВт. В этом и заключается секрет популярности Ресанты.

РЕСАНТА СПН-13500

Тип — релейный
Мощность — 13.5 кВА
Входное напряжение — 90-260 В
Время реакции — 7 мс
Количество ступеней регулировки — 4
Подключение — клеммная колодка
Есть байпас

Очередная побрякушка от китайцев. Выглядит солидно, весит много — целых 18 кг. Правда, аналогичный стабилизатор точно такой же мощности от другого производителя почему-то весит на 4 кг больше. Видимо, сэкономили на меди. Кстати, если вы не знали, у всех Ресант обмотка автотрансформатора выполнена алюминиевым проводом, который покрашен под медь. Фантазия китайцев не знает границ!

Мое отношение к этому производителю вы знаете, но конкретно эта модель внушает доверие. Сборка, конечно, халтурная, но благодаря солидному запасу мощности, стабилизатор действительно работает. При этом способен работать даже при 85 вольтах на входе, что на дачах хоть и редко, но бывает (особенно зимой). Качество монтажа можно оценить по этим фотографиям:

Конечно, про 13500 Вт выходной мощности это китайцы приукрасили (скорее всего опять хотели написать не Вт, а ВА, но перепутали буквы). Зато честно указали прямо на корпусе, что при низком входном напряжении мощность снижается.

Имеет приятный и информативный дисплей, который показывает одновременно напряжение на входе и на выходе. Правда, как обычно, выходное напряжение всегда равно 220 (хотя сами же пишут на передней панели, что точность стабилизации 8%, а значит может отклоняться от 220 на 17 вольт в ту или иную сторону).

Подключение осуществляется через клеммник, который находится под накладкой в нижней части стабилизатора:

Там же расположена решетка воздухозаборника системы принудительной вентиляции.

Очень неплохой обзор стабилизатора Ресанта СПН-13500 получился у автора этого видео. Как говорится, ни отнять ни прибавить.

Иван Игнатенко: из достоинств могу отметить большой запас мощности, широкий диапазон напряжения, невысокий уровень шумности, доступная стоимость, работает довольно тихо. Правда, один раз переключился с большей, чем обычно задержкой. Экран отображающий выходное напряжение показывает только 220В (хотя там конечно не настолько точная регулировка, заявлено +-8%, для работоспособности домашних электроприборов хватает). Стабилизатор используется в домашних условиях, для поддержания напряжения на весь дачный дом. Впечатления исключительно положительные, рекомендую к покупке. Иногда немного гудит, но не сильно. Висит в тамбуре и уже в коридоре его не слышно. Предусмотрен вентилятор для активного охлаждения, у нас он пока ни разу не включался.

Энергия Voltron PCH-10000

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 105-265 В
Время реакции — 10 мс
Точность стабилизации — 10%
Подключение — клеммная колодка
Есть байпас

Отличный стабилизатор от отечественного производителя. На выходе имеет честные 7000 Вт мощности, легко подключается и крепится на стену всего в четырех точках. Надежно работает при 105 вольтах на входе, выдавая честные 220 В (микроволновка и чайник работают как ни в чем не бывало).

Конечно, при резких скачках напряжения от работающего поблизости сварочника, стабилизатор щелкает как безумный, и яркость лампочек заметно меняется. В такие моменты какая-либо нежная техника, наверное, может и отрубиться (но это, скорее, особенность работы всех стабилизаторов релейного типа). Совсем чувствительную аппаратуру лучше подключать через онлайн-ИБП или хотя стабилизатор двойного преобразования, например, тот же Штиль IS2500.

Не смотря на то, что имеется аж 7 ступеней стабилизации, точность «всего» 10%. Слово всего взято в кавычки, так как такой точности вполне достаточно для нормальной работы ВСЕЙ бытовой техники и полностью удовлетворяет требованиям современного ГОСТа 29322-2014. Качество сборки на высоте, за что и берут дополнительные деньги.

Если напруга в сети частенько опускается ниже 160 вольт, да еще и нестабильна, то советую время от времени устраивать профилактическую чистку контактов реле. Ведь именно в периоды низкого сетевого напряжения коммутационные токи существенно возрастают, и контакты подгорают сильнее всего (там стоят реле на 80 А). Если не боитесь лезть внутрь, то просто берете шкурку «нулевку» и слегка зачищаете контактные площадки. Правильно работающие реле должны щелкать четко и звонко.

Вообще, при эксплуатации любого релейного стабилизатора не будет лишним раз в год снять крышку и хотя бы визуально осмотреть состояние реле. В некоторых моделях стоят реле в прозрачном корпусе и любые подгорания сразу же видны невооруженным глазом:

Тем, кому по какой-то причине недостаточно 10%-ой точности стабилизации, производитель предлагает усовершенствованную модель — Энергия Voltron 10000 HP, имеющую точность 5%. Разница в цене — 2500 рублей.

Несмотря на серьезную цену по сравнению с другими стабилизаторами, все это компенсируется широким диапазоном входного напряжения. По инструкции имеет несколько степеней защиты. Сравнительно компактный, хороший внешний вид и изготовление (силовые провода внутри чуть ли не с палец толщиной), можно повесить на стену или поставить на пол, широкий диапазон рабочего входного напряжения, не привередлив к низким температурам.
У нас стоит в комнате, где размещаются два человека, днем если кто-то использует сварку в сети дачного массива как из пулемета щелкает реле, ночью спокойней и можно привыкнуть.

Денис: Брал Voltron РСН 10000 целенаправленно для использования на даче. Мощности хватает за глаза даже летом, когда мы там проживаем почти постоянно. Похоже, что Энергия делает достаточно надежные стабилизаторы. Наши знакомые тоже купили однофазный стабилизатор напряжения, только на 8 кВт. Пошел уже 6 год работы, но он ему каждый год профилактику устраивает. По цене, конечно, можно найти и поинтересней предложения, но это плата за надежность.

Семернин: Нужны были два стабилизатора в загородный дом, для установки на стенке в прихожей. В результате остановился на этой модели по нескольким причинам: рабочий диапазон входного напряжения начинается от 100 В, не боится низких температур, внешне выглядит вполне симпатично и компактно.

В процессе эксплуатации выявились свои минусы. При работе громко щёлкают реле. У нас стабилизаторы висят в прихожей, и регулярные звуки их щелчков хорошо слышны в гостиной и в спальне. Такое постоянное «звуковое сопровождение» совсем не радует. Имейте это в виду, особенно те, кто предпочитает спокойную обстановку без постоянно включённых радио или телевизора. По этой причине, для нас фактически оказалось неприемлемым держать их всё время включёнными: включаем лишь на время, когда слишком сильно падает напряжение в сети.

Энергия Voltron 10000 HP (5%)

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 105-265 В (предел. 95-280 В)
Время реакции — 10 мс
Точность стабилизации — 5%
Подключение через клеммник
Есть байпас

Улучшенная версия стабилизатора Voltron 10000 (см. выше). Отличный вариант для дачи от российского производителя (г. Москва). Есть все, что только можно пожелать — приличная мощность, работа при низких температурах (до -30°С), защита от КЗ, перегрузки, перегрева, повышенного и пониженного напряжения, имеется переключатель байпаса, индикация входного и выходного напряжений, задержка включения (холодильник скажет вам спасибо), встроенные сетевой фильтр для защиты от помех.

Инструкция гласит, что при входном напряжении ниже 95 В срабатывает защита от пониженного напряжения, однако практика показала что даже при 65-70 вольтах на входе, стабилизатор все еще держится и выдает около 150-160В. Вообще, производитель гарантирует нормальную работу от 105 до 265 вольт (ранние модели имели диапазон 100-260В).

Не смотря на свои почти 20 кг живого веса, места много не занимает. Очень удобно вешается где-нить неподалеку от распред. щита и вообще не мешается.

Достаточно прилично щелкает в моменты переключения обмоток, и лампочки слегка меняют яркость, но это особенность работы всех без исключения релейных стабилизаторов. И чем мощнее реле, тем громче щелчки. Тем, кому мешают эти звуки, могу порекомендовать вешать стабилизатор подальше от места вашего обитания (где-нить в прихожей или в отдельной пристройке, можно даже в неотапливаемой). Ну или вообще отказаться от стабилизаторов релейного типа и копить денюжку на тиристорно-симисторный.

Profi: Стабилизатор напряжения выбирался исходя из условий, чтобы был не очень дорогой, работал при отрицательной температуре и был достаточно надежным. Сама марка Энергия является российской, но собирается она в Китае. Несмотря на это, качество у данной модели довольно хорошее.
Реле при переключение ступеней щелкают, ну не очень сильно. Конечно, лучше устанавливать его в нежилом помещении. При отрицательной температуре воздуха он действительно работает хорошо, было проверено в условиях январских морозов, которые достигали тридцати градусов.

Григорий: Использовал и на даче, и с инверторным аппаратом для сварки. На холодном воздухе проявляет себя наилучшим образом. У РСН 10000 только клеммы, а не сетевой кабель с розеткой, поначалу напрягало, но сейчас вижу больше плюсов. Есть байпас и блокировка защитного отключения, иногда бывают необходимы эти режимы. По точности регулирования могу сказать, что работает до 260-270 В, затем уходит в защиту. Нижнюю границу проверить не смог, потому что слишком низкого напряжения в сети нет. За свои деньги достойное вложение средств в безопасную эксплуатацию техники дома или на даче.

Рудик: Успешно обслуживает дачный домик с 2011 года. Но понял, что релейник сильно щелкает, мешает сну. Да и точность стабилизации не такая большая, как у сервопривода. Модель старая, у Энергии ЭТК есть намного интереснее агрегаты, по аналогичной цене, можно посмотреть на их сайте. А вообще фирму эту рекомендую всем знакомым.

Александр: Стабилизатор РСН-10000 от ЭТК Энергия приобретал ещё в 2013 году из-за обширного диапазона на входе. Даже при отметке в 110 В не уходит в спячку, продолжая давать 210-230 В. За всё это время перегорали только чувствительные лампы накаливания в доме, электроника и бытовая техника не пострадала. Стабилизатор переключается при скачках напряжения мгновенно. Не громоздкий, легкий, сильно не шумит. Допускаемая длительная перегрузка около 110%, что очень хороший показатель.

RUCELF SRW-10000-D

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 8 мс
Точность стабилизации — 6%
Подключение через клеммник
Есть байпас

Китайский релейный стабилизатор. Вешается на стену, охлаждение осуществляется за счет естественной конвекции (вентиляторов нет). Корпус металлический. Как это принято у китайцев, мощность указана для нагрузки с макс. коэффициентом мощности (cos φ = 1), хотя на даче вряд ли будет более 0.8:

Вольтметр по умолчанию показывает выходное напряжение, но если нажать кнопочку, то можно посмотреть, что у нас на входе. Показывает честно, как есть (в отличие от некоторых Ресант, у которых вообще всегда 220 на выходе).

В принципе чайник, микроволновку и какой-нибудь обогреватель вполне себе тянет. А что еще надо? Нижний порог напряжения могли бы сделать и поменьше, а то в наших садовых товариществах и 120 вольт не редкость, особенно зимой. Но, допускаю, что кому-то и 140В будет достаточно.

В настоящее время на замену стабилизаторам линейки SRW стали выпускать улучшенную серию PRO. Как только попадет ко мне в руки, сразу же сделаю обзор.

Егор Сомов: Живу в частном секторе. Дом не новый, в каком состоянии электролиния, думаю объяснять не стоит. У соседей вечный ремонт со сварками-перфораторами, только стабилизатор и спасает. Приобрел сие чудо года полтора назад — с тех пор горя не знаю, техника ожила, а на соседей по барабану стало. Рекомендую!

Emv36: предлагаю небольшой видеообзор стабилизатора SRW-10000:

Аноним: Дорогая игрушка! При штатной работе холодильника, телевизора, стиральной машинки, включаешь духовку и на стабилизаторе срабатывает защита от перегрева. Со своей работой не справляется.

Качество сборки — типичный китай. Ну а что еще можно ожидать за такие деньги? Несколько фоток, чтобы вы понимали:

Энергия Classic 5000

Тип — тиристорный
Мощность — 5 кВА (3500 Вт)
Входное напряжение — 60-265 В
Время реакции — 20 мс
Точность стабилизации — 5% (12 ступеней)
Подключение через клеммник
Есть байпас

Единственный в данном обзоре тиристорный стабилизатор. Высокое качество сборки, солидный металлический корпус. Благодаря экстремально низкому рабочему напряжению, отлично подходит для дачи. Если в доме холодильник, чайник, микроволновка, телек и несколько лампочек, то нет смысла брать 10-киловаттный стабилизатор, 3.5 кВт будет вполне достаточно.

Максимальный рабочий ток составляет 27А, хотя кратковременно может выдержать и 45А (не дольше 0.3с). При подключении мощных импульсных блоков питания с емкостными фильтрами в защиту не сваливается.

Максимальная выходная мощность стабилизатора, как и положено, зависит от входного напряжения:

Входное напряжение, В	125	139	155	166	173	187	200	212	220	235	242
Мощность, кВт	2.8	3.1	3.5	3.8	3.9	4.2	4.6	4.8	5.0	5.3	5.5

Небольшой индикатор отображает входное, выходное напряжение и, в центре, номер ступени стабилизации. Как по мне, так это лишняя инфа для пользователя. Гораздо полезнее было бы вместо ступени стабилизации показывать потребляемый нагрузкой ток (или мощность).

В целом, стабилизатор внушает доверие. Жаль только, что инструкция запрещает использование стабилизатора при температуре ниже +10°C, так что разместить где-нибудь в не отапливаемом помещении не получится. Но так как он совершенно бесшумный (тиристорный же), то его можно повесить на стенку прямо в жилом помещении.

Производитель дает целых 3 года гарантии, что косвенно говорит о надежности устройства (для сравнения, Ресанта никогда не дает больше года гарантии).

Wester STB-10000

Тип — релейный
Мощность — 10 кВА
Входное напряжение — 140-260 В
Время реакции — 15 мс
Точность стабилизации — 8%
Клеммная колодка
Есть байпас

Мощный релейный стабилизатор от немецкой компании «Hammer Werkzeug GmbH». Думаю, про немецкое качество можно не рассказывать, все и так понятно. Хотя, какая-то часть продукции Hammer Werkzeug, несомненно, производится в Китае, но от этого она становится не хуже, а всего лишь дешевле.

Стабилизатор предлагается только в напольном исполнении. Минусом это, наверное, не назовешь, но, как мне кажется, настенный вариант был бы предпочтительнее. Тем более, что все подключение организовано через клеммную колодку, т.е. быстро отключить и перенести в другое место никак не получится.

На лицевой панели два цифровых вольтметра, на которых одновременно отображается входное и выходное напряжения. Плюс имеется шкала, ориентировочно показывающая текущую нагрузку. Помогает контролировать ситуацию с сетью.

И наконец-то мне попался стабилизатор, в характеристиках которого ничего не сказано про защиту от помех. Честность, достойная уважения!

Не смотря на то, что это классический релейник, шума от него совсем немного. Корпус прочный, создает впечатление монолитной конструкции (может поэтому и не шумит?). Если бы меня спросили какой стабилизатор для дачи лучше, я бы, пожалуй, указал на эту модель. К сожалению, сейчас найти его в продаже становится все труднее и труднее, хотя можно попробовать пошерстить по частным объявлениям.

Резюме

Итак, какой стабилизатор напряжения лучше для дачи? Ответ прост: стабилизатор должен удовлетворять двум самым важным критериям — нормально работать при пониженном напряжении и иметь при этом достаточную мощность, чтобы хватало всем электроприборам. Ну и желательно, чтобы он был надежным и не ломался каждые пару лет.

С пониженным напряжением все понятно. Это наиболее частая проблема дачных электрических сетей. Для наших целей подходят стабилизаторы с нижним порогом рабочего напряжения не более 140 В. Чем меньше, тем лучше. Некоторые из рассмотренных в статье стабилизаторов работают, начиная от 90 или даже от 60-ти вольт.

Для стандартного дачного дома с холодильником, телевизором, эл. чайником, микроволновкой и обогревателем хорошо подходят стабилизаторы, мощностью 10 кВт. Они же и являются наиболее востребованными среди садоводов. Хотя в некоторых случаях такая мощность является чрезмерной и можно обойтись, например, 5 киловаттами или даже 2.5 кВт. Чтобы зря не переплачивать за слишком мощный стабилизатор, придется выполнить некоторые расчеты (методику расчетов см. выше).

Наиболее подходящие для дачных условий стабилизаторы сведены в эту таблицу. Можно смело выбирать любой, какой больше нравится.

Естественно, если позволяет бюджет, лучше остановить свой выбор на стабилизаторах нашего отечественного производителя, таких как Прогресс, Энергия, Штиль, Норма-М, Лидер (ну или Wester из Германии). Если все же приходится брать дешевый китайский ширпотреб (Ресанта, Эра, Руселф, UPOWER, SUNTEK и т.д.), то старайтесь выбирать с запасом по мощности и предпринимайте дополнительные меры пожарной безопасности.

Вы, вероятно, обратили внимание, что подбор стабилизатора для дачи ничем не отличается от выбора стабилизатора для частного дома. Это правда. Разница лишь в том, что в частных домах (коттеджах) обычно живут круглый год, следовательно там больше всякой техники и стоит она подороже. Ну и способность работать при низкой температуре для стабилизатора в частном доме не так важна, потому что там всегда тепло и сухо.

Альфред

Сначала хотели взять Ресанту LUX АСН-8000Н/1-Ц, но оказалось, что АСН-10000 стоит всего на 1000 руб дороже, при том что мощнее аж на 2000 ватт. Взяли на 10000, посмотрим как зайдет.

BoB4uk

Альфред, правильно сделали. Теперь смело отнимите 30-40% от заявленной мощности, это и будет реальная! Да и стаб подбирается не по деньгам, а по потребляемой мощности, об этом здесь подробно написано.

Сергей

Извините, но конкурентом штиля также является инверторный стабилизатор напряжения ТЕПЛОКОМ, в частности модель TEPLOCOM ST-600 INVERTOR. Почему о нём ни слова?

BoB4uk

… стабилизатор напряжения — настоящий подарок богов!
А Вы считали сколько будет тянуть из сети такой «подарок»? Представляю посаженную линию до 150В, которая питает 100 домов и в каждом 10-12кВт-ный стаб нагруженный на 50-80%. Посадят линию до предела и стабы начнут вырубаться, напряжение начнет опять расти, стабы начнут подключаться и опять садить линию… замкнутый круг. А что будет с линией и трансформатором?Стабилизаторы пока спасают, потому что не у каждого они есть, а вот когда все поставят, трансформаторам хана придет и будем сидеть без света. Так что нужно еще и бензогенераторами запасаться!
Вот если поставить гибридный инвертор и питаться энергией ветра и солнца, запасая ее в АКБ, вот это точно можно назвать «подарок богов», но… очень дорогой :)))

максим

Прошу помочь выбрать между:
РЕСАНТА ACH-600/1-И (0.6 кВт)
и
Штиль IS550 (0.4 кВт)
Оооочень надо услышать ваше мнение на тему красоты кривой синусоидной, на тему минимального входящего напряжение под нагрузкой. И какова конструкция надежности, касательно внутреннего устройства, качества контактов, пайки, и т.п.
Можно Вас попросить дать свой вердикт на эти два инвекторных стабилизатора.

Нагрузка будет телек 210вт, мгтс приставка 12вт, аудио аппаратура 160вт. Ну либо вместо аудио аппаратуры игровая приставка (не знаю сколько ей нужно).

Электрик Сима

в нашем СНТ уже почти у всех стоят «вольтовские» тиристоры «Герц» и «Ампер». Все довольны, даже когда у соседа сварка работает.
Не шумят, денег за них конских (как за инверторы) не просят, диапазон огромный и выглядят красиво! всем рекомендую. и еще огромный плюс, что это не китайщина, а наши.

Мар

2х этаджный дом , подходит 3 фазы 15кв, дом напичхан кучей приборов……. зимой падает и до 80 вольт(. ищу три одно фазных . наверно с входом от 80…90 вольт ну и мин 10кв….

TheKeenAgustine

Прежде чем решить, какой стабилизатор выбрать для дома или дачи, следует определить суммарную мощность всех электроприборов, подключение которых планируется к аппарату.

❤️‍ Helena is interested in your profile! More info: https://clck.ru/eESaQ?h=bcd6fc1b82a5a81c0af20794a7f26707- ❤️‍

Добавить комментарий

Материалы по теме:

Вот и кончилось теплое лето, наступила дождливая осень, пора расчехлять отопительный котел, но. напряжение в розетке прыгает как безумное! Отсюда вопрос: как выбрать хороший стабилизатор напряжения для котла отопления?

На этот вопрос нет и не может быть однозначного ответа — все зависит от конкретной ситуации с сетью. Например, если у вас сосед-сварщик, то, увы, вам поможет только стабилизатор двойного преобразования или онлайн-UPS.

Небольшие рассуждения о том, чем наиболее выгодно защищать домашний компьютер от перепадов сети 220В. Главный вывод статьи: стабилизатор напряжения для компьютера лучше заменить на какой-нибудь простенький бесперебойник.

Раз уж речь зашла о стабилизаторе напряжения для аудио аппаратуры, то я бы рекомендовал отказаться от симисторных (тиристорных) и инверторных моделей. Тут подойдут обычные релейные стабилизаторы или сервоприводные.

Пару слов о том, что такое байпас в стабилизаторе напряжения — для чего он вообще нужен, как и когда его включать и как собрать внешнюю схему байпаса для стабилизатора при помощи двухпозиционного переключателя.

Стабилизатор напряжения 220 В для дачи: какой выбрать?

Нестабильное напряжение в электросети – это основная проблема многих СНТ. Она вызвана в основном тем, что, с одной стороны, на дачных участках стремительно возрастает количество электроприборов, с другой – мощности электросистемы на всех потребителей уже не хватает. В результате этого происходят скачки и просадки напряжения, которые приводят к сбоям в работе оборудования или полному выходу его из строя.

Чтобы решить проблему с некачественным электропитанием многие дачники устанавливают стабилизаторы напряжения. В нашей статье расскажем об этих устройствах и о том, какие из них лучше всего подойдут для обеспечения защиты от перепадов напряжения электротехники, используемой на дачных участках.

• Причины нестабильного напряжения на даче
• Поможет ли стабилизатор напряжения от перепадов напряжения?
• Что нужно знать перед покупкой стабилизатора?
• Какое напряжение в сети дачного дома?
• Какое напряжение требуется нагрузке?
• Какая потребляемая мощность у нагрузки?
• Типы стабилизаторов напряжения
• Какой стабилизатор напряжения лучше выбрать для дачи?
• Обзор стабилизаторов напряжения для дaчи от ГК «Штиль»
• Пример подбора стабилизатора напряжения 220 В для дачи
• Где купить стабилизатор напряжения 220 В для дачи?

Причины нестабильного напряжения на даче

На практике перепады напряжения в электросети СНТ в основном возникают по следующим причинам:

Поможет ли стабилизатор напряжения от перепадов напряжения?

Основная задача стабилизатора напряжения заключается в том, чтобы скорректировать поступающий из электросети сигнал и довести его до номинального значения – 220 В или 230 В с минимальной погрешностью, а затем подать стабилизированное напряжение на подключенную нагрузку.

Важно учитывать, что у каждого стабилизатора есть определенные технические характеристики, которые могут ограничивать возможности выполнения его основных задач:

1. Диапазон входного напряжения – это интервал напряжений, в котором стабилизатор может принимать и корректировать входной сигнал. Например, если в электросети случаются просадки менее 150 В, то стабилизатор с диапазоном входного напряжения 165-270 В не справится со своей задачей;
2. Погрешность значения выходного напряжения – это величина отклонения выходного напряжения от номинального значения 220 или 230 В, которая может быть у стабилизатора. Например, такая электрочувствительная нагрузка, как энергозависимый газовый котел, не терпит отклонения питающего напряжения более 5% от номинала. Поэтому для него подойдут стабилизаторы только с меньшей погрешностью выходного сигнала;
3. Скорость срабатывания – это время, за которое устройство способно скорректировать нестабильный входной сигнал и подать его на подключенную нагрузку. Стабилизаторы с медленной скоростью работы могу пропускать некачественный сигнал, особенно при резких скачках и просадках напряжения;
4. Форма напряжения – важна для многих потребителей, особенно тех, в составе которых есть электромоторы, например, насос, холодильник или стиральная машина. Несинусоидальное напряжение может вызывать ухудшение работы такого оборудования. Для многих электроприборов, используемых на даче, требуется напряжение только с идеальной синусоидальной формой.

На основе вышеизложенного можно сделать вывод о том, что стабилизатор напряжения поможет от перепадов напряжения лишь только в том случае, если его технические характеристики будут соответствовать параметрам входного сигнала и требованиям по качеству напряжения подключаемой нагрузки.

Что нужно знать перед покупкой стабилизатора?

Перед тем, как выбрать подходящую модель стабилизатора напряжения, потребуется ответить на несколько вопросов.

Какое напряжение в сети дачного дома?

Чтобы понять, какое напряжение в розетках дачного дома, потребуется его измерить. Для этого можно обратиться за помощью к электрику или выполнить замеры самостоятельно, воспользовавшись мультиметром.

Измерения потребуется провести в пиковые часты и во время минимального потребления электроэнергии.

Какое напряжение требуется нагрузке?

Важно выяснить, какое напряжение требуется для электропитания потребителей. Обычно информация об этом указывается в паспорте или на шильдике приборов. Если же информации нет, то ее можно узнать у производителя.

В дачных домах самыми электрочувствительным потребителем является энергозависимый котел отопления. Как правило, ему требуется напряжение с отклонением значения, не превышающим 5% от номинала 220 В или 230 В (то есть он может работать в диапазоне 220-240 В).

Современные модели холодильников и стиральных машин также могут быть весьма чувствительными к перепадам напряжения. В их составе часто присутствует сложная система электроники, у которой защитное отключение может срабатывать, если отклонение напряжения от номинала также превысит ±5%.

Водяные насосы, как правило, могут работать при отклонении напряжения от нормы не более ±10%.

Потребители с импульсными блоками питания (телевизор, ноутбук, ПК, видеоплеер и др.) менее чувствительны к перепадам напряжения и могут работать при просадках до 100 В. Но практически у всех электроприборов верхнее пороговое значение составляет 240 В, редких случаях 250 В.

Какая потребляемая мощность у нагрузки?

Если требуется обеспечить защитой весь объем электроприборов на даче, то стабилизатор лучше всего подбирать по номиналу вводного автоматического выключателя. Выходная мощность устройства должна быть не меньше номинала автомата.

Если нужна защита только для группы ответственного оборудования, то необходимо выяснить суммарную потребляемую всех приборов с учетом пусковых токов нагрузки с электромоторами. Выходная мощность стабилизатора в этом случае должна превышать суммарную потребляемую мощность нагрузки на 20-30%. Такой запас необходим, чтобы компенсировать потерю мощности устройства при значительных просадках напряжения.

Типы стабилизаторов напряжения

Выяснив все необходимые данные, выбрать подходящий стабилизатор среди различных типов представленных на российском электротехническом рынке устройств не вызовет никаких сложностей. Главное, внимательно изучить характеристики подбираемых моделей.

Рассмотрим подробно, какие устройства в настоящий момент пользователь может приобрести в магазине и какие у них могут быть технические характеристики.

Тип стабилизатора	Технология стабилизации напряжения	Тип регулировки напряжения	Диапазон входного напряжения (среднее значение), В	Реакция на сетевые колебания (среднее значение), мс	Точность стабилизации (среднее значение), %	Коррекция искажений сети
Релейный	трансформаторная	дискретное (ступенчатое)	140-260	от 10 до 20 мс	5-10	нет
Электромеханический	трансформаторная	плавное	130-276	100 мс	2-5	нет
Тиристорный/ симисторный	трансформаторная	дискретное (ступенчатое)	120-280	от 10 до 20 мс	4-10	нет
Инверторный	бестрансформаторная	непрерывное	90-300	0 мс	2	есть

Какой стабилизатор напряжения лучше выбрать для дачи?

Если на дачном участке нет электрочувствительной нагрузки и в электросети не случаются значительные колебания напряжения, то для защиты потребителей подойдут трансформаторные устройства – релейный, электромеханический, тиристорный или симисторный стабилизатор напряжения.

Если защита требуется нагрузке, которая обладает высокой чувствительностью к перепадам напряжения (например, газовый котел, циркуляционный насос или холодильник), то лучше установить инверторный стабилизатор нового поколения, который способен работать при значительных отклонениях сети и при этом обеспечивать электроприборы высококачественным напряжением.

Обзор стабилизаторов напряжения для дaчи от ГК «Штиль»

Российский производитель систем электропитания «Штиль» производит широкий модельный ряд однофазных инверторных стабилизаторов напряжения нового поколения для дачи:

• настенные модели с выходной мощностью от 0,35 до 20 кВА;
• напольные/стоечные модели с выходной мощностью от 1 до 20 кВА;
• модели конфигурации 3 в 1 с выходной мощностью от 6 до 20 кВА.

Инверторные стабилизатора напряжения «Штиль» могут использоваться как для защиты определенной критически важной нагрузки, так и сразу всех электроприборов, используемых на даче. Заложенная в устройствах технология двойного преобразования энергии обеспечивает им высокие технические характеристики:

• расширенный диапазон входного напряжения – 90-310 В;
• мгновенную коррекцию напряжения – 0 мс;
• выходное напряжение с минимальной погрешностью – не более 2%;
• идеальную синусоидальную форму выходного напряжения.

Также инверторные стабилизаторы «Штиль» способны обеспечивать бесперебойную работу нагрузки во время кратковременных обрывов электросети (до 200 мс).

Важно отметить, что устройства могут корректно работать с большинством моделей дизельных и бензиновых генераторов, которые часто используются на дачах в период отключения электроэнергии. Работая от генераторных установок, данные стабилизаторы гарантировано обеспечивают подключенную нагрузку качественным напряжением.

Пример подбора стабилизатора напряжения 220 В для дачи

Рассмотрим пример подбора стабилизатора напряжения для защиты группы ответственных электроприборов, часто используемых на даче, которым обязательно требуется качественное напряжение.

1. Газовый котел отопления с номинальным напряжением 230 В/ 120
2. Циркуляционный насос/ 100 (с учетом пусковых токов)
3. Погружной дренажный насос септика/ 1200 (с учетом пусковых токов)
4. Инверторный холодильник/ 350 (с учетом пусковых токов)
5. Телевизор/ 150

• выходная мощность стабилизатора составляет примерно 2500 Вт – (120+100+1200+350+150) х 1,3 (запас 30%);
• номинальное входное напряжение – 230 В;
• диапазон входного напряжения – не менее 145-290 В;
• погрешность значения выходного напряжения – не более 5% от номинала;
• скорость срабатывания – мгновенная (чтобы исключить подачу на нагрузку некачественного сигнала при резких перепадах напряжения);
• форма напряжения – идеальная синусоида;
• тип – инверторный.ным монтажом, выполненным на линии или на подстанции).

Где купить стабилизатор напряжения 220 В для дачи?

Купить стабилизатор напряжения 220 В для дачи удобнее всего напрямую в официальном интернет-магазине российского производителя «Штиль». В нем представлена подробная информация по каждому изделию, включая технические характеристики, правила установки и эксплуатации.

Проконсультироваться по подбору оборудования можно со специалистами компании в онлайн-чате. Также доступна специальная электронная форма подбора.

Заказ стабилизаторов доступен через интернет-магазин всем желающим, в том числе и представителям юридических лиц. Для оформления покупки достаточно переместить товар в корзину и ввести необходимые данные. Доставка товара осуществляется ведущими транспортными компаниями в кратчайшие сроки практически в любой город России.
