Допустимый свес профлиста. Влияние снега на нахлест профнастила.
Рассчитывать горизонтальное перекрытие листов профнастила (нахлест) при известном угле наклона ската нет никакой необходимости. Оно зависит от наклона и строителям хорошо известно. Глубина вертикального перекрытия зависит не только от угла наклона, но и от марки профнастила, и может составлять 1 или 2 гофра.
Основных факторов, влияющих на выбор наклона крыши, 3: ветровая, снежная нагрузка и желание иметь крышу крутую и красивую, но по возможности дешевле.
Ветровые и снежные нагрузки зависят от района, где предполагают строить дом. Третий фактор действует одинаково в любой местности. С него и начнем.
Увеличение площади крыши от ее наклона
Поскольку с выбором материала вопрос решен, то и сравнивать его стоимость с другими видами покрытия нет необходимости. Покажем только, как изменяется площадь покрытия и, следовательно, требуемое количество профилированных листов в зависимости от угла наклона кровли. Это легко сделать на примере простой двухскатной конструкции крыши.
Для сравнения площадей остановимся на 3-х углах, по которым обычно указывают величину нахлеста (см. таблицу №1)
Таблица № 1. Как зависит горизонтальный нахлест профлиста от угла наклона.
1.Увеличение площади в строке 3 указано по сравнению с горизонтальной кровлей.
2. Указанное в строке 3 значение справедливо для двухскатной крыши при условии, что длина листа накрывает полностью расстояние от конька и до свеса крыши.
Стандартная длина профлиста составляет 2-2,5 м. По спецзаказу можно приобрести профнастил с длиной листа от 0,5 до 12 м. Стандартный лист не обеспечит накрытие ската от конька до свеса. Поэтому, рассчитывая требуемое количество стандартных листов профнастила, необходимо учитывать и глубину нахлеста.
Вернуться к оглавлению
Дополнительные элементы, требуемые для профнастила
Чтобы было понятно насколько сложна конструкция крыши, на рис. 1 показаны элементы, которые нужны .
- Конек. Закрывает пространство, образующееся на в верхней части. Коньковая планка закрывает также наружные углы на пересечении скатов. Для закрытия стыков, расположенных под углом к горизонту имеются отдельные элементы, называемые хребет. Необходимо предусмотреть и торцевую заглушку конька.
- Ендова, или разжелобок, вместе со специальными планками закрывают внутренние углы на пересечении скатов (конек навыворот).
- Края покрытия, выступающие над стеной, закрывают карнизными и фронтальными свесами. Для защиты выступающих деревянных элементов крыши (обрешетка, лобовая доска и др.) и отвода воды используют карнизную планку. Боковые стороны скатов защищают специальными планками, которые называют торцом.
- От порывов ветра торцы крыш защищают торцевыми планками; различные виды планок примыкания потребуются в местах соединения элементов, например с вентиляционными трубами.
Стандартная длина дополнительных элементов равна 2 м. Для определения необходимого количества элементов следует вначале рассчитать общую длину перекрываемых ими участков и учесть нахлест. Для накрытия внешних углов он составляет 10-20 см, для ендовы ‑ 30 см. Целесообразно рассчитать, хотя бы приблизительно количество крепежа. На 1 м 2 кровли приходится примерно 6-7 оцинкованных саморезов со специальными резиновыми прокладками для защиты от проникновения влаги.
Вернуться к оглавлению
Влияние снега на нахлест профнастила
Обрешетку под профнастил делают из дерева или металла.
Ветровые и снеговые нагрузки совместно с собственным весом всей конструкции определяют требуемые прочностные характеристики силовых элементов крыши (стропил, обрешетки, мауэрлата и др.). Угол наклона конструкции на эти характеристики также оказывает влияние. Однако для определения нахлеста профнастила важны не только прочностные показатели.
Относительно снежного покрова бытует ошибочное мнение: чем более крутой спуск, тем меньше снега будет задерживаться на крыше. Это действительно так. Только зачем тогда на кровле специально устанавливают приспособления для задержания снега?
Оказывается, снежный покров крыши способствует сохранению тепла в доме, а предотвращают его передвижение по крутой не только для того, чтобы обезопасить прохожих, но и для того, чтобы при движении вдоль ската не нарушалось антикоррозионное покрытие профлиста.
Следовательно, сохраняясь на крыше до весенних оттепелей, влияние снежного покрова на размер нахлеста начнет сказываться в процессе таяния снега.
Процесс таяния ранней весной выглядит так. Вначале вода свободно стекает вдоль листа. Вечером, в результате снижения температуры, она замерзает, образуя небольшой ледовый барьер. На следующий день этот барьер может увеличиться и т. д. Выше такого препятствия днем и накапливается вода, которая из-за недостаточно глубокого нахлеста может проникнуть на чердак. Понятно, что, чем больше наклон, тем высота льда должна быть больше.
Для полной гарантии от проникновения воды, на кровле и в водостоках создают специальную систему обогрева. Такой обогрев иногда включают не только ранней весной, но и в зимнее время, если наружная температура менее -10°С. Все зависит от утепления крыши. Если она “холодная”, то есть хорошо утеплена, и внутреннее тепло дома не способствует таянию снега, то обогрев не включают. Если она “теплая” и таяние снега возможно и в зимнее время, то обогрев необходим.
Тонкие металлические листы выгибают волной, т.е. подвергают профилированию, в результате чего получается профнастил (профилированный листовой металл). Такая форма придает листу жесткости, увеличивает сопротивляемость на изгиб. Форма выгиба может быть разной – треугольной, прямоугольной, трапецивидной или вообще полукруглой, в виде правильной волны. Но все размеры рассчитываются, с целью получить не только прочность, но и привлекательный внешний вид. Стальной лист покрывается цветными полимерами, которые защищают его от кислорода и воды, противостоят воздействию абразива.
Популярность профнастила в качестве кровельного покрытия большая. В плюсах – нормальная долговечность при низкой цене.
Вопросы вентиляции и гидроизоляции в кровлях из профнастила
Чтобы не происходило увлажнения кровельных конструкций, и сохранялось нормальное состояние стропил и обрешетки, в кровле покрытой металлом нужно предусмотреть ряд мероприятий.
Нижняя сторона профнастила на кровле должна омываться струей воздуха. Для этого обрешетка устраивается вразбежку, а под ней формируется с помощью дополнительных брусьев на стропилах вентляционный зазор 3 – 5 см высотой. Струя движется снизу вверх за счет нагрева теплом из дома проходящим сквозь слой утепления.
Вся система стропил защищается гидроизоляцией независимо от наличия утеплителя и его вида Пленка укладывается на стропила под контрбрусок (стропильные планки).
Стропильные планки (контробрешетка) и доски обрешетки обязательно обрабатываются антисептиком.
Если крыша утеплена между стропил утеплителем минеральная вата, то тогда желательно выполнять два вентиляционных зазора:
— 1 – между профлистом и гидроизоляционной мембраной;
— 2 – между гидроизоляцией и пародиффузионной мембраной (слоем утеплителя).
Цель таких усложнений – не допустить повышенной влажности и повышения температуры под листом профнастила, чтобы не достигалась точка росы, а проветривать его исключительно наружным холодным и сухим воздухом. Это предотвращает выпадение конденсата на обратной стороне металлического листа при любых наружных температурах, а значит и обеспечивает долгий срок службы изделия.
При этом гидроизоляционная мембрана должна заканчиваться ниже от верхней точки крыши не менее чем в 50 мм для выпуска воздуха из нижележащего зазора.
Можно подробней ознакомиться
Как правильно выполнить монтаж
Какой нахлест у листов профнастила должен быт на кровле, и какой шаг обрешетки в зависимости от угла наклона и вида профнастила применить, — рекомендации по монтажу профлиста в таблице на рисунке.
Если угол наклона кровли до 12 градусов, то и вертикальный и горизонтальный нахлест листов профнастила нужно загерметизировать герметиком.
Какой горизонтальный нахлест должен быть для покрытия из профнастила? Горизонтальный нахлест зависит только от угла наклона. Сведения по монтажу профнастила приведены на рисунке (см. таблицу).
Карнизный свес зависит от жесткости листа (высоты профиля) и снеговой нагрузки. Карнизный свес профнастила в зависимости от его марки – представлено на рис.
Читайте также
Как закрепляется профнастил
Для крепления профнастила должны применяться оцинкованные шурупы 4,8 мм х 30…45 мм, которые ставятся на шайбу из неопрена.
Типичная ошибка – применение дешевых саморезов и обычной резины. В результате появляются сквозные протечки кровли и очаги коррозии.
Количество саморезов для крепления к обрешетка – 5 – 8 шт. / м квадратный.
Закрепление производится в нижней части волны профиля.
Между собой листы профнастила скрепляются также саморезами на верхней волне.
Установка ендовых планок (верхней и нижней) делается согласно инструкции к конкретному виду профнастила. Пример приведен на рисунке.
В районе конька важно обеспечить необходимые вентиляционные зазоры для выпуска вент струи. На рисунке вент зазор отмечен буквой К.
Коньковые оформительские элементы укладываются таким образом, чтобы нахлест был по преобладающему направлению ветра с нахлестом до от 150 мм. Крепятся через верхнюю волну длинными саморезами с шагом до 300 мм.
Дополнительно можно ознакомится
Профнастил — прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.
Во-первых, обязательно нужно помнить, что при покупке профнастила у продавца нужно попросить инструкцию по монтажу. Такая инструкция должна быть у любого сертифицированного материала. Хотя процесс монтажа своими руками профнастила от разных производителей не отличается, инструкция может содержать советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, следуя которым, вы не повредите материал при монтаже.
Необходимые инструменты
- Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
- Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ своими руками — это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
- Молоток для монтажа обрешетки.
- Кисть для обработки дерева.
Металлические кровли зрительно повышают статус владельца и с этим не поспоришь. Конечно, многое зависит от использованного материала и технологии монтажа. Например, если на крыше лежат листы жести, то эстетичного здесь мало, но вот при использовании того же профнастила, картина кардинально изменится. Многие застройщики переходят на металлические кровли потому, что они гораздо дешевле других покрытий. В данной статье я расскажу вам какой должен быть нахлест профнастила на кровле, как правильно его укладывать и рассмотрю самые подходящие марки профлиста для укладки на кровлю.
Необходимость вентиляции
Как вы знаете из школьного курса металлическое покрытие не может пропускать через себя влагу, а вот конденсировать ее – запросто. За счет более низкой температуры металл отлично собирает влагу на своей поверхности, в результате чего стропильная система разрушается куда быстрее обычного. Решить такую проблему можно с помощью вентиляционных ходов.
Первая часть естественной вентиляции должна располагаться после кровельного пирога, а если быть точнее между утеплителем и покрытием. Как правило, для создания воздушной прослойки создается контрообрешетка. Такая конструкция крыши не только способствует быстрому устранению влажного воздуха, но и укрепляет всю систему. Так как лист металла не относится к тяжелому покрытию, то создавать сильно мудреную обрешетку не стоит, в противном случае, это отразится на итоговой стоимости объекта.
Если вы столкнулись с необходимостью создания вентиляции, то вам стоит задуматься об изоляции пиломатериалов, входящих в стропильную систему. Для этого их обрабатывают антисептиками и антипиренами. Первые защищают древесную структуру от гниения и плесени, а вторые замедляют возгорание. При утепляемой крыше, теплоизоляция также находится под угрозой. Попадание влаги в данный материал резко снижает его способность сдерживать тепло.
Второй вентиляционный ход должен располагаться в самом кровельном пироге. Это оправдано тем, что если все-таки вода попадет на плиты утеплителя, то они высохнут естественным образом. Для создания воздушной прослойки поверх теплоизоляции укладываются небольшие рейки, они поднимают пароизоляционный слой тем самым создавая еще один ход для вентиляции.
Если вы задаетесь вопросом: «откуда появляется конденсат?», то сейчас я вам все объясню. При работе организм человека выбрасывает в воздух жидкость. В качестве хорошего примера можно привести занятие спортом или готовку еды. Воздух увлажняется даже при пассивном отдыхе, когда мы просто дышим. Согретая влага поднимается к межэтажному перекрытию и за счет процесса конденсации оседает на более холодной стороне, т.е. на чердаке. То же самое происходит и там.
Маркировка профнастила для крыши
Если вы не знали, то профнастил это универсальный строительный материал. Его можно использовать не только в качестве покрытия, но и создавать из него опалубку, межэтажные перекрытия, возводить ограды и многое другое.
Давайте рассмотрим разновидности профлиста, часто используемого в кровельной сфере.
- С 8 . Данный лист профнастила отличается своей конфигурацией от всех остальных. Высота его гофры составляет всего 8 миллиметров. Волны повторяются с шагом по 80 миллиметров. За счет такого большого расстояния ширина полки материала в 10 раз больше высоты гофры. Из этого можно сделать вывод, что материал не обладает сильно большой жесткостью и для его укладки потребуется сооружать обрешетку с шагом максимум в 60 сантиметров. Как правило, такие листы профнастила выпускаются с полимерным покрытием. Раскраска у металлических продуктов довольно разнообразная, поэтому есть из чего выбирать. Если рассматривать зарубежные материалы, то идентичный профлист можно встретить под маркировкой Т6 или Т8.
- С 10 . Как вы поняли из цифр, этот материал чуть отличается от предыдущего. Несмотря на его маленькую высоту гофры, он обладает приемлемой несущей способностью. Максимальный шаг обрешетки может составлять 80 сантиметров.
- С 18 . Эта марка профлиста очень похожа на финский продукт под названием RAN Здесь можно увидеть широкие полки, усиленные ребром жесткости. Это убирает возможность материала стучать во время сильных порывов ветра. Обладает хорошим эстетичным видом, что делает ее более популярной.
- С 21 . Высота гофры не высокая, тем не менее сопротивление механическим нагрузкам на должном уровне. Материал добился этого при помощи их частого и симметричного расположения. Лист металла обладает удобной стыковкой крайних гофр и за счет этого удобство укладки увеличивается.
- Н 57 . Это продукт обрел самую большую популярность и не мудрено, ведь в нем заключены самые оптимальные габариты, несущая способность и цена.
- Н 60 . Данный материал обладает двойным назначением и может использоваться как в качестве кровельного покрытия, так и в качестве основы под мягкие крыши. В продажу такие листы поступают в виде прокатной стали с шириной по 1250 миллиметров. Что касается длины, то она может достигать 12 метров.
- НС 35 . Оцинкованное основания усилено дополнительными ребрами жесткости. За счет этого максимальный шаг обрешетки может составлять 1,5 метра. В качестве защитного покрытия используется полимерная краска.
- Н 114 . На сегодняшний день эта разновидность является самой прочной из всех известных. Такой лист металла имеет максимальную высоту гофры и усиленные ребра жесткости, расположенные с шагом 80 миллиметров. Толщина профлиста доходит до 1,1 миллиметра. В продажу поступает от 2х до 12ти метров в длину. Сверху продукт покрывается полимерами, а снизу краской.
Для кровельного профнастила очень важен вес, цена и жесткость. Рассматривайте лишь те продукты, где все три показателя наиболее подходят для вас.
Монтажный процесс
Если вы задаетесь вопросом «какой шаг листов для крыши из профнастила является оптимальным?», то здесь все просто. Шаг листов в первую очередь будет зависеть от их ширины, как правило, она у всех кровельных разновидностей одинакова и составляет 1250 миллиметров. Далее необходимо разобраться с наклоном самого ската. Если крыша пологая, то шаг будет меньше, если крутая, то больше.
За счет уменьшения расстояния между осями листов вы увеличиваете нахлест. Чем он больше, тем сложнее будет влаге проникнуть в кровельный пирог. Конечно, здесь есть свои нюансы. Если вы сделаете нахлест больше 20 сантиметров, то это ни к чему хорошему не приведет. Ведь полезная площадь листа уменьшится во много раз, а масса кровельного полотна увеличится.
Расход профнастила на 1м2 кровли определяется индивидуально и этому есть объяснение. Большинство застройщиков стараются покрыть длину кровельного ската одним листом. Это правильно, таким образом вы сократите количество швов, что сделает поверхность более герметичной.
Монтаж профилированных металлических листов проходит по следующему сценарию:
- Все работы начинаются с этапа подготовки. Если вы работаете с укладкой профнастила во влажную погоду, то очень важно подобрать хорошую обувь с нескользящей подошвой и одеть монтажный пояс. Дело в том, что на мокрой металлической поверхности очень легко поскользнуться.
- Далее идет крепление профнастила к обрешетке. В качестве крепежей лучше всего использовать специальные саморезы. Они оснащены специальной резиновой подкладкой, что делает отверстие более герметичным.
- Так как лист металла будет закрывать всю длину ската, то монтажный процесс можно начинать с любой стороны крыши.
- В начале монтируется первый лист. Он выставляется таким образом, чтобы снизу и сбоку оставались удовлетворительные свесы и только после этого прикручивается к основанию. Элементы крепления должны располагаться внизу волны, чтобы стыковка происходила максимально плотно.
- Второй лист ложится на первый с необходимым нахлестом. Чтобы скрепить профлисты между собой, саморезы располагают в гребень волны.
- Таким образом закрывается вся поверхность крыши, а в конце монтируют доборные элементы.
Оптимальный угол наклона для крыши из профнастила составляет более 12 градусов. Если приходится работать с меньшим значением, то все стыки обрабатываются герметиками. Металл отличается от всех покрытий своей жесткостью, поэтому узлы кровли из профнастила очень важно заделать чем-нибудь мягким, например, мастикой.
Хоть профлисты и имеют защитное покрытие, с течением времени оно разрушается. В некоторых регионах страны этот процесс проходит заметно быстрее. Для решение этой проблемы можно воспользоваться обыкновенной краской.
В процессе эксплуатации данной кровли может возникнуть ситуация, когда резкие порывы ветра будут создавать некий шум. Причина, скорее всего, будет крыться в крепежах. При профилактических осмотрах обращайте внимание на каждый саморез, ведь одна слетевшая резинка, может способствовать возникновению шума.
Доборные элементы
В качестве доборных элементов на крышу могут устанавливаться всевозможные детали. Например, вентилируемый конек, ветровые планки, заполнители свесов.
Так как на металлической крыше будет скапливаться много влаги, то вентилируемый конек будет здесь не лишним. Он отличается от обыкновенного наличием перфорации. Блокируя доступ птицам и мелким грызунам, она дает возможность влажному воздуху покидать чердачное пространство самостоятельно.
Заполнители свесов это очень удобная вещь, если вам необходимо защитить пиломатериалы от вредителей, но вы хотите оставить ходы для естественной вентиляции, то это лучшее решение для вас.
Основанием под кровлю из металлического профнастила должна быть обрешетка из антисептированных досок или стальные прогоны (при высоте гофры не менее 40 мм).
Наиболее целесообразно кровлю из профнастила применять в зданиях с длиной ската до 12 м. Если по скату укладываются несколько листов, то горизонтальный нахлест принимается в зависимости от угла наклона кровли (табл. 1).
Таблица 1. Величина нахлеста
Рис. 1 Карниз кровли из профнастила
Нг — нахлест горизонтальный
Кс — кровельный свес
Горизонтальный и вертикальный нахлест профнастила при уклоне до 12˚ рекомендуется загерметизировать тиоколовыми или силиконовыми герметиками. устанавливается в зависимости от высоты профиля (таб. 2)
1. КРЕПЛЕНИЕ ПРОФНАСТИЛА
Крепление профнастила между собой и к обрешетке следует выполнять самонарезающии винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины.
Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8×28…40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.
Рис. 2 Крепление кровли из профнастила
Где H — высота профиля профнастила, мм
L1 = 25…30 мм — длина резьбовой части, которая входит в деревянную обрешетку
L2 = 4 мм — толщина уплотнительной прокладки и шайбы
2. ПАРО- И ГИДРОИЗОЛЯЦИЯ
Профнастил надежно защищает дом от наружной влаги. Однако, капли воды и конденсат могут проникать под любое кровельное покрытие при его некачественном монтаже, малом угле наклона крыши или при экстремальных погодных условиях (сильный ветер или косой ливень). В жилых помещениях также постоянно выделяется внутренняя влага в результате жизнедеятельности людей, животных, растений и т. д.
В условиях нашего климата при строительстве и эксплуатации домов большое значение приобретает борьба с конденсатом. Неправильное устройство паро- и гидроизоляции приводит к тому, что влага, содержащаяся в виде пара в воздухе теплого помещения, проникает в конструкцию крыши, следствием чего является выделение конденсата, образование плесени, увлажнение стропил и обрешетки, промерзание крыши и порча внутренней отделки.
В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной паропропускаемой пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.

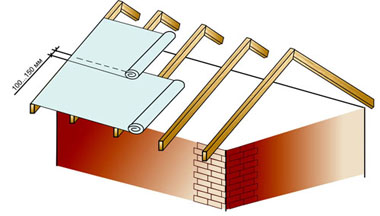

Рис. 3 Укладка гидроизоляционной пленки
Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлестом 100…150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой (Рис. 3 и Рис. 4)
Рис. 4 Укладка гидроизоляционной пленки и обрешетки
Для гидроизоляции подкровельного пространства нежилых строений можно использовать толь, рубероид, пергамин по обрешетке из досок 20…25 мм. Для проветривания подкровельного пространства между пленкой и обрешеткой нужно оставлять вентиляционный зазор 40…50 мм. Для беспрепятственного прохода воздушного потока через конек гидроизоляционная пленка должна не доходить до конька 40…50 мм (Рис. 5), а между коньком и уплотнителем конька необходимо оставить зазор «К».
Рис.5 Утепленная кровля
- профнастил (металлочерепица)
- обрешетка
- уплотнитель коньковый
- конек
- гидроизоляционная паропропускающая пленка
- стропильная планка (брус контробрешетки)
- стропильная нога
- утеплитель
- паронепропускающая пленка
- потолочная рейка
- гипсокартон, вагонка
а — продкровельная вентиляция
б — вентиляция между утеплителем и гидроизоляционной пленкой
3. ОБРЕШЕТКА И МОНТАЖ ПРОФНАСТИЛА
По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40…50 мм, а к ним — антисептированные доски обрешетки. Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 3.
На 35 % жестче профиля НС-20
Крепление профнастила к обрешетке желательно производить в нижней части гофры (Рис.2) Количество саморезов 5-7 штук на квадратный метр.
4. ФРОНТОННЫЙ СРЕЗ
Рис. 6 Поперечный разрез фронтона
1 — ветровая рейка 25×80 мм
Оформление фронтона с помощью «ветровой» планки
Рис. 7 Крепление ветровой планки
Крепление «ветровой» планки осуществляется саморезами с шагом 200-300 мм с поперечным нахлестом между планками 100-150 мм.
5. ПРОДОЛЬНОЕ И ПОПЕРЕЧНОЕ ПРИМЫКАНИЕ СКАТА К СТЕНЕ
Рис. 8 Продольное примыкание ската к стене
Угловая планка крепится с шагом 200-300 мм и с нахлестом между планками 100-150 м.
Рис. 9 Поперечное примыкание ската к стене
Угловая планка при поперечном примыкании к стене крепится с шагом 200…300 мм и с нахлестом между планками 150 мм.
6. ОФОРМЛЕНИЕ КОНЬКА
Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Например, для города Ижевска преобладающие ветра — западные, поэтому укладку конькового элемента желательно начинать с восточной стороны.
Коньковые элементы укладываются с нахлестом 150…200 мм и крепятся саморезами в верхнюю гофру. Длина саморезов определяется а зависимости от высоты профнастила (см. параграф 1). Шаг крепления 200…300 мм.
ПРОДОЛЬНЫЙ РАЗРЕЗ КОНЬКА
Рис. 10 Крепление конька
- конек
- саморез
- уплотнитель коньковый
- обрешетка
- К — вентиляционный зазор
При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конек при косом дожде и сильном ветре. При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 10).
После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков.
Как сделать карнизный свес кровли из профнастила
Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.
Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.
Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.
Конструкция и назначение карнизного свеса
Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.
Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.
На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.
Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.
Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.
Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.
Особенности обустройства
Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:
- До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
- Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
- Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
- По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.
Какие существуют варианты?
Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.
В основном используются два метода:
- Подшивание по кобылкам и стропильным ногам;
- Создание карнизов в форме коробов.
Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.
Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.
Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.
Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.
Какими материалами допускается обшивать карнизы
Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.
Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.
Свесы крыши могут подшиваться следующими материалами:
Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.
Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.
Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.
Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.
Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.
Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.
Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.
Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.
ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.
Установка карнизной подшивки из профнастила
Карнизы этим материалом отделываются по следующей технологии:
1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.
2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.
3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.
4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.
Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.
Все о карнизах из профлиста
Карниз — это декоративная, но функциональная лепнина, венчающая здание. Его основная функция — отводить дождевую воду от стен, но при этом он отличается декоративным оформлением. В жилых домах эта функция выполняется за счет выступа торцов фронтона, карниза крыши и желобов. Карнизы из профлиста, используемые для облицовки пространства между стеной и крышей, являются универсальным вариантом использования элементов гидроизоляции или водостока.
Нормы
Прежде чем приступать непосредственно к кровельным работам карниза из профлиста, стоит ознакомиться с основными нормативами величины карнизных свесов. Минимальный свес составляет 50 сантиметров и варьируется до 1,5 метра. Все рекомендованные размеры по длине вписаны в нормативы СНиП II. II-26-76.
Они будут зависеть от ряда факторов, в том числе от технической характеристики используемой конструкции кровли. Кроме прочего, допустимые стандарты могут варьироваться и зависеть от типа и предназначения здания.
Однако стоит отметить: существуют лишь рекомендации, поскольку строгих ограничений по горизонту нет.
В зависимости от материала покрытия различаются определенные размеры:
черепица из керамики имеет минимальный свес в виде 70 мм;
для шифера значения составят 50 мм;
профлист и стальная кровля – не менее 100 мм.
Устройство
Устройство карниза крыши из профнастила имеет несколько слоев. Так, снизу вверх идут несколько элементов конструкции.
- Стропила. Естественно, без стропильной системы невозможно возвести крышу, поскольку она представляет собой несущую конструктивную систему для скатной крыши.
- Капельник. Нетрудно догадаться из названия, что этот фартук свеса, прикрепляемый к фронтону или карнизу, помогает справиться с влагой во время дождя или растаявшего снега.
- Гидроизоляция. Применяется для предотвращения попадания влажности и бывает нескольких типов: рулонная направляемая, с клейкой основой или монтируемая на битумную мастику. А также существует жидкая гидроизоляция с каучуковым наполнителем, битумно-полимерная или резинобитумная.
- Карнизная планка. Обязательный доборный элемент для профнастила, используется для придания аккуратного вида и продолжительного срока службы всей конструкции.
- Начальная обрешётка. Строительная система для основы. Здесь в основном используются следующие составляющие:
шпунтованные или обычные доски;
- Контробрешетка. Применяется практически без исключений для любой односкатной и двускатной крыши, является элементом кровли.
- Профилированные кровельные системы. Лучше всего подходят для уклона более 5 градусов. Профиль состоит из гофр, каждая из которых имеет определенную форму, они накладываются друг на друга из стороны в сторону и встык, что позволяет легко покрыть различные участки крыши. Профильные листы обычно изготавливаются из стали с покрытием, но могут также поставляться из алюминия и иметь уплотнения из мастики, расположенные в торцевых и боковых нахлестах.
Крепления обычно проходят через «поддон» профиля, а не через гофру.
- Обрешетка и кровельный материал. Прежде всего обрешетка укладывается на стропила, а уже исходя из системы их возведения в будущем можно сделать вполне пригодную для проживания мансарду или чердачное помещение. При покрытии кровли чаще всего используется универсальный лист. При выборе материала карнизного профнастила обязательно стоит обратить внимание на вид и высоту гофры. В случае с односкатной крышей дома, лучше всего для кровли использовать «волну» высотой 21-35 см. А также идеально подойдет форма «трапеции». Оптимальная толщина листа должна составлять 0,8-1 мм. Дополнительно нужно учитывать уклон откоса и качества обрешетки. Однако наиболее распространенной является именно двускатная крыша, и в данном случае нужно учитывать влияние УФ-излучения, устойчивость к погодным переменам, огнеупорность и герметичность.
Инструменты и материалы
Монтаж кровли производится на обрешетку, располагающуюся либо над стропилами, либо над утеплителем.
Для работ, помимо J-профиля и профильного листа также потребуется:
в случае, если дом построен из пеноблока или кирпича, а также других похожих материалов, необходимо взять перфоратор и саморезы с прорезиненными шайбами;
любой инструмент, в том числе ножницы по металлу для нарезки;
обрезная доска или брусок в ширину более 40 мм;
линейка с карандашом или другим пишущем предметом;
шуруповёрт с дюбелями либо саморезами по дереву;
изогнутая в форме буквы «Г» планка или угольник.
Для раскроя профнастила понадобятся:
гофрокартон стальной до 0,6 миллиметра;
ножовка с мелким шагом;
электролобзик по металлу;
циркулярная пила с мелкими зубьями.
Для обустройства обрешетки:
ДСП или фанера около 10 миллиметров.
Как сделать?
Для односкатной крыши рекомендуется минимальный уклон 4-5 градусов. Подшивка своими руками применяется путем укладки листов профиля в прогоны. Чтобы правильно подшить, стоит начинать с карниза и в углу, в стороне от направления ветров. Если первый слой уложен не перпендикулярно карнизу и коньку, нужно регулярно корректировать работу при укладке последующих листов, и на карнизе будет наблюдаться эффект «зуба пилы».
Первый ряд должен перекрывать нижнюю обрешетку и карниз, чтобы дождевая вода могла стекать в желоб или за пределы стен.Каждый лист перекрывается последующим боковыми нахлестами в прогоне с использованием гофра или хотя бы одного профиля.
При возведении своими руками, стоит обратить внимание — максимальная длина поставляемого листа составляет до 9 м. Если вам требуется большая длина, вам нужно будет выполнить прогон на 2 листа, как показано на изображении выше.
Для боковых кругов. Отличным способом является использование притирочной ленты из мастики и притачивания шурупов с целью прочности и стойкого к атмосфере соединения на боковых нахлестах. Притирочная лента с участком мастики 9×1,5 мм должна быть проведена вдоль гребня профиля. Профиль тем временем должен быть притерт, затем используются шурупы для сшивания листов с интервалами 600 мм вниз по нахлесту, чтобы закрепить соединение, созданное лентой.
Для торцевых нахлестов минимальная накладка листов должна составлять 250 мм, этот нахлест должен поддерживаться снизу прогоном. Как и в случае боковых нахлестов, рекомендуется использовать притирочную ленту, чтобы создать прочное соединение, устойчивое к воздействиям природы. Полоса ленты должна быть размещена по ширине нахлеста приблизительно в 25 мм от верха, перекрывающегося или нижнего листа. Притирочная лента считается наиболее эффективной, в отличие от силикона.
Защитное оборудование для крыши
Сразу стоит оговориться, что температура не менее важна при строительстве, связанном с кровлей. Так, летом она не должна превышать 30 градусов по Цельсию, а в осенне-зимние месяцы, не должна опускаться ниже 15 градусов. Кровельные работы могут быть опасными. Следует проявлять осторожность и применять соответствующие меры безопасности, включая использование подходящих защитных перчаток, одежды и обуви.
Одновременно поднимать один лист с грузовика способны двое рабочих, в зависимости от физических возможностей и погодных условий. Это также будет зависеть от длины листа и веса. Вес листов указан на сайте. Особую осторожность следует проявлять в ветреных или открытых местах.
Края листов и окантовки могут быть острыми, поэтому не забудьте надеть защитные перчатки с резиновыми ладонями для захвата.
Кровля из профнастила: технология монтажа
Профилированный лист, который часто называют профнастилом, является строительным, облицовочным и кровельным материалом. Из него сооружают ограждения, лёгкие перегородки и стены (в том числе в комплексных системах), несъёмную опалубку, а также кровлю.
В статье мы расскажем, как покрыть крышу профнастилом правильно, чтобы конструкция была прочной, служила долго.
Что такое профнастил
Профнастил представляет собой гофрированный, изготовленный из металла лист. Другие его встречающиеся названия – металлопрофиль, профлист. Для производства используется листовая сталь, которая цинкуется, прокатывается холодным способом на профилегибочных станках.
Листовой металл – это внутренний слой. Он обрабатывается цинком для защиты от появления ржавчины. Также возможны дополнительные покрытия: антикоррозионный слой, грунтовка для улучшения сцепления с пигментами краски. Последним идёт декоративное покрытие из полимеров, которое может усиливаться, защищаться дополнительной тончайшей плёнкой, например, из полиуретана. Но есть неокрашенные, только оцинкованные стальные листы. Также доступен двухсторонний профнастил: с внешним декоративным слоем и обратной стороной без краски, но с оцинковкой.
Профиль листов, то есть их форма при рассмотрении с торца – гофра в виде волн с плавными изгибами или трапеций с выраженными изломами. Гребни могут иметь разные размеры.
Почему материал часто используют для обустройства кровель
Профнастил в качестве кровельного материала имеет такие плюсы:
- Устойчивость к коррозии. Благодаря оцинковке материал не покрывается ржавчиной при контактах с атмосферным воздухом и водой.
- Малый вес. Лёгкие листы можно без проблем разгружать, переносить, поднимать на крышу, а также перекладывать, без больших усилий выравнивать в зоне установки.
- Несложный монтаж. Профлист устанавливается внахлёст, хорошо стыкуется, фиксируется саморезами, не требует специализированных инструментов, дополнительных расходных материалов.
- Рельеф с предусмотренными в некоторых моделях капиллярными канавками. Через эти углубления с крыши отводится дождевая вода, тающий снег.
- Эстетика. Гладкая поверхность, привлекательный внешний вид, большой выбор расцветок – всё это хорошо выглядит, вписывается в ландшафтный дизайн.
- Широкая цветовая гамма. Можно подобрать оттенок под любой фасад, под любой стиль здания.
- Прочность. Профнастил выдерживает ветровые нагрузки, вес снежной массы, вибрации, другие механические воздействия.
- Долговечность. При правильной укладке, стандартной эксплуатации кровля из металлопрофиля служит до пятнадцати лет.
- Термостойкость. Материал выдерживает пониженные минусовые, повышенные плюсовые температуры, мороз, жару, температурные колебания.
- Пожарная безопасность. Нет рисков воспламенения, распространения огня.
- Хорошее соотношение цены и качества. Профлист относительно недорогой, но обладает отличными эксплуатационными характеристиками.
- Вибрирование при ветре. Любой тонкий листовой металл издаёт характерные звуки в ветреную погоду. Такой шум может раздражать, отвлекать.
- Высокая теплопроводность. Из-за неё верхний этаж или чердак не защищён от холода, от перегрева летом, особенно в солнечную погоду. Нужен дополнительный утеплитель.
- Незначительная звукоизоляция. Без изолирующего слоя в помещении, расположенном под крышей, будут явно слышны звуки бьющихся о кровлю капель или фрагментов града.
Маркировка
Маркировка отражает назначение, применение, которые зависят от характеристик профнастила. Материал обозначается буквами, делится на такие виды:
- С. Профилированный лист этого вида – стеновой. Из него сооружают перегородки, наружные ограждения, а также стены ангаров, хозблоков, гаражей, временных павильонов. К букве добавляется цифра, которая указывает высоту профиля. Например, маркировка «С16» означает, что боковая сторона гофры – 16 миллиметров.
- Н. Это несущий профнастил, более прочный за счёт большей толщины, рёбер жёсткости. Его можно использовать для обустройства перекрытий, крыш, прочных навесов.
- НС. Такой материал можно считать универсальным, с многоцелевым использованием. Его высота профиля и толщина средние, поэтому возможно обустройство кровель, лёгких заборов, фасадных облицовок.
- ПК. Расшифровка маркировки – «профнастил кровельный». Вариант идеален для установки кровель.
- ПГ. Такой металлопрофиль является продольно-гнутым. За счёт этой конструкции из листов можно изготавливать конструкции с закруглением, например, арки для навесов, арочные крыши для ангаров, ограждения с мягкими изгибами.
В маркировке за цифрой, обозначающей высоту профиля, может идти вторая, характеризующая толщину листа, измеряемую в миллиметрах. Третий цифровой знак – полезная ширина (она же рабочая, монтажная): именно её нужно знать для правильного монтажа, так как данный параметр показывает расстояние между боковыми краевыми частями без учёта размеров установочной волны. Может указываться и четвёртая цифра, обозначающая длину. Все параметры измеряются в миллиметрах.
В полной маркировке содержится и буквенное обозначение вида покрытия. Например, PE – полиэфиры, PVC – поливинилхлорид, PVDF – поливинильные соединения, AK – акрил, PUR – полиуретан, ЭОЦП – электролитический цинк, АЦ – алюмоцинковый слой.
Какой вариант подойдет для кровли
Если вы собираетесь крепить профнастил на крыше, подберите подходящий материал. Основные критерии покупки:
- Тип. Для организации кровли подойдут варианты НС, Н и ПК – универсальный, несущий и кровельный металлопрофиль. Стеновой имеет недостаточную толщину.
- Высота профиля. От неё зависят прочность, сопротивление прогибу, стойкость к механическим нагрузкам. Чем больше масса снежного покрова в зимнее время, чем больше пролёты между элементами обрешётки, тем более высоким должен быть профиль. Минимальное значение – 10-12 мм. Такая высота подойдёт для кровель небольших построек, в зонах с незначительными снеговыми, ветровыми нагрузками. Средний показатель – 21-35 миллиметров. Если площадь крыши большая, а конструкция будет подвергаться внешним негативным воздействиям, можно выбрать металлопрофиль с маркировкой до 65-75 мм и даже больше.
- Толщина. Чем она больше, тем крыша прочнее, устойчивее к перегибам, изломам. Но с увеличением значения растёт масса. Оптимальный показатель для кровель – от 0,5 мм до 0,7.
- Ширина, длина. Они зависят от площади крыши. Чем пространство больше, тем крупнее должны быть кровельные элементы. Но слишком большие профилированные листы проблематично монтировать. Выбирать материал нужно с учётом размеров скатов.
- Покрытие. Так как кровля постоянно находится на открытом пространстве и часто подвергается воздействиям внешней среды, лучше выбрать вариант с многослойной поверхностью, включающей не только цинк, но и антикоррозионную защиту, грунтовку, полимеры с дополнительной внешней плёнкой. Профлист может быть односторонним, ведь только одна сторона располагается снаружи.
- Наличие капиллярной канавки. Благодаря этому небольшому желобку, расположенному на волне с самого края, в зонах стыковки уложенных внахлёст листов не будет скапливаться влага. По этой канавке образующийся конденсат или попадающие осадки будут эффективно отводиться. На наличие такого дополнения укажет буква R среди других знаков маркировки.
- Цвет. Он подбирается с учётом оттенка фасада, стиля здания, ландшафтного дизайна.
- Прочность. Её можно оценить проверкой на сгиб. Если качественный металлопрофиль попытаться согнуть, он должен вернуться в исходное положение без следов воздействия – изломов.
- Дефекты. Их отсутствие можно доказать при тщательном рассмотрении. Материал должен быть гладким, ровным, без сколов, трещин, разводов, выпуклостей, вогнутых участков, изломов, потёртостей. При нарушении целостности покрытия профлист может ржаветь.
- Сертификат. Он подтверждает происхождение, характеристики металлопрофиля. В таком документе содержатся данные о производителе, соответствии действующим для конкретной категории продукции стандартам.
Инструменты, которые понадобятся для кровельных работ
Чтобы установить профнастил на крышу, нужно подготовить такие инструменты, расходные материалы:
- Шуруповёрт или дрель с соответствующей насадкой для вкручивания саморезов.
- Инструмент для раскроя, нарезки листов. Для этого можно использовать ручные или электрические строительные ножницы либо электролобзик, оснащённый пилкой по металлу.
- Рулетка для измерения отрезков перед укладкой, а также строительный маркер для пометок.
- Строительный уровень для контроля прямых линий.
- Резиновый молоток для подгонки в зонах стыков внахлёст. Обычный может деформировать металл.
- Доски (брусья) для обустройства обрешётки – основы для монтажа профлиста.
- Планки для установки дополнительных кровельных элементов – карниза, конька, а также ветровой защиты.
- Саморезы. Это крепёж для фиксации металлопрофиля на обрешётке.
- Стремянка или лестница. Она нужна, чтобы добраться до крыши.
- Пароизоляция, гидроизоляция, теплоизоляция для защиты от холода, перегрева, звуков извне, влаги.
- Перчатки для защиты рук от возможных порезов.
Расчёты
Для вычисления количеств, размеров профнастила можно воспользоваться специальным сервисом онлайн-калькулятора. Если конфигурация крыши сложная, то расчёты лучше доверить специалисту. Ошибки приведут к нехватке материала либо к его избытку.
Но если скат – правильный прямоугольник, можно сделать всё самостоятельно. Для уточнения количества профилированных листов в одном ряду следует ширину ската поделить на монтажную ширину одного элемента кровли, учтя при этом обязательные с двух сторон припуски. Итоговое число нужно округлить в большую сторону до целого.
Если один лист по длине перекрывает плоскость ската полностью, то больше ничего вычислять не надо. Если это не так, нужно узнать количество рядов, идущих по горизонтали. Не забывайте про необходимые междурядные нахлёсты (их величины зависят от угла крыши, и они будут указаны ниже).
Учитывается свес кровли, длина которого включается в показатель длины всего ската. К полученной сумме прибавляется 10%, которые перекроют расходы на замену бракованных, повреждённых фрагментов.
Расчёты для доборных составляющих кровли проще. Нужно установить их измеряемую в погонных метрах длину, добавив нахлёсты, равные не больше 15 сантиметров.
Технология укладки профлиста
Хотя покрыть крышу профлистом – не самая сложная задача, технология многоэтапная. Важно соблюдать последовательность шагов, следовать правилам. Ниже рассмотрено четыре этапа кровельных работ.
1: Подготовка основы под крепление
Прежде чем стелить профнастил, нужно подготовить основу – гидроизоляцию, защищающую от проникновения влаги из-за конденсата или садков, а также обрешётку, то есть каркас для крепления листов.
Гидроизоляционный плёночный материал фиксируется на стропилах скобами, вбиваемыми строительным степлером. Начать нужно с нижнего края. Раскатка выполняется по ширине ската. Каждый следующий ряд с краю накладывается на предыдущий, находящийся ниже. В пространствах между стропилами плёнка немного провисает. Это нужно для компенсации повышенного коэффициента температурного расширения, из-за которого при похолодании материал может значительно натянуться, порваться.
После гидроизоляции переходите к монтажу контр-реек. Крепите их на стропилах, поверх уложенной на них влагозащитной плёнки. Эти элементы создадут между металлопрофилем и гидроизоляционным покрытием вентилируемую воздушную прослойку, обеспечивающую испарение выпадающего конденсата.
На контр-рейки рядами по горизонтали прибиваются доски, из которых состоит обрешётка. Вместо них можно использовать сплошные плиты ОСП, фанеры. На такой обрешётке фиксируются профилированные листы.
2: Монтаж доборов и торцевой доски
Для кровельных работ требуется установка дополнительных элементов. Первый – торцевая, то есть ветровая доска, которая станет основанием ветровой планки, создаст препятствие для проникновения воздушных потоков с зоны фронтона под кровлю. Верхний срез этого элемента возвышается над обрешёткой.
Далее по низу скатов крепятся карнизные планки. В участках стыкования скатов или изломов кровли фиксируется нижняя планка ендовы (с расположением под отрицательным углом).
3: Укладка и крепление профлистов
Теперь можно укладывать профнастил. Последовательность работ с ним определяется с учётом кровельного типа. Если это крыша одно- или двухскатная, то стартовать нужно с торца – слева направо либо в обратном направлении. Для вальмового типа подходит другая технология. Начало будет на центральной продольной оси каждой вальмы.
При любой укладке листы нужно выравнивать по горизонтали, используя в качестве ориентира зафиксированный вдоль карниза шнур.
Способ крепления бывает трёх- или четырёхблочным. Первый подойдёт для листов, не имеющих капиллярных желобов. Второй используется при наличии таких канавок.
При трёхблочной технологии размещают два элемента металлопрофиля первого ряда. После их выравнивания по карнизу предусматривают временную фиксацию. Далее размещают на плоскости первый лист, относящийся ко второму ряду. Затем осуществляется выравнивание, весь блок крепится окончательно. Потом листы монтируются в шахматном порядке, с чередованием фиксации элементов в первом и втором рядах.
Если используется четырёхблочный метод, то нужно располагать поочерёдно первый профилированный лист из первого ряда, первый элемент 2-го ряда, второй отрезок профнастила первого ряда, второй фрагмент второго ряда. Каждая уложенная часть в центральной точке временно фиксируется на обрешётке. Когда весь блок выровнен, осуществляется финишное крепление. Следующие блочные зоны укладываются по этой же схеме.
Также возможна порядная технология, при которой сначала монтируется полностью первая полоса, далее вторая, третья и так далее. При этом последующие листы либо подсовываются под края предыдущих, либо накладываются на них. Все стыки должны быть одинаковыми.
Совет! Для пологой крыши нахлёсты желательно формировать на две волны. Также крайнюю волну можно дополнять уплотнителем.
Нужно крепить профнастил на крыше саморезами для этого материала. Они оцинкованы, имеют зауженный конец (сверло) с резьбой, прокладку из неопрена, а также соответствующую оттенку металлопрофиля головку. Без упругого неопренового уплотнителя в зоны перфораций будет попадать влага. По длине саморезы подбираются с учётом толщины организованной обрешётки. Но насквозь крепежи проникать не могут: в таком случае они будут повреждать гидроизоляционную плёнку.
Сколько саморезов понадобится? Расход на 1 м2 составляет от шести штук до восьми. При ввинчивании нужно следовать нескольким рекомендациям:
- Фиксируя листы между собой, вкручивайте саморезы с промежутком 0,5 м в верхнюю волну.
- Закрепляя металлопрофиль на обрешётке, устанавливайте саморезы в нижней волне, в зоне её примыкания к основанию. При фиксации по горизонтали шаг – через волну. При вертикальном способе задействуется каждый обрешёточный ряд.
- К нижнему, самому первому ряду обрешётки профнастил прикрепляется в каждой волне, потому что на эти участки действуют высокие ветровые нагрузки.
Кровля будет смотреться аккуратно, если размещать саморезы по одной линии, ориентируясь на шнур. При вкручивании нужно не переусердствовать, чтобы не пережимать прокладку. Но затягивать крепежи нужно полностью во избежание оставления пустот.
Влияние уклона крыши на монтаж
Монтажный процесс зависит от уклона. Он влияет на способы размещения обрешёточных брусьев или досок, а также на размеры нахлёстов. Рассмотрим возможные варианты:
- При скатном углу, равном от 5 градусов до 10, подойдёт сплошная обрешёточная конструкция или же рейки, прибиваемые с интервалами, не превышающими 5-7 миллиметров. Горизонтальный нахлёст листов составит две волны. Верхний ряд на нижний заходит минимум на 30 см. Если наклон ската минимальный, остающиеся между фрагментами металлопрофиля зазоры следует заполнять герметиком для минимизации рисков затекания в эти щели воды (вероятность велика при сильных порывах ветра).
- При углу уклона 10-15 градусов бруски обрешётки размещаются с интервалами от 40 сантиметров до 45. Нахлёст соседних листов – одна волна. Нижний ряд перекрывается верхним примерно на 20-22 см.
- Если угол скатного уклона больше 15 градусов, расстояния между составляющими обрешётки должны быть от 55 см до 60. Располагающиеся рядом металлические листы имеют нахлёст в одну волну. Наложение верхнего ряда на нижний в этом случае составит до 18-20 см.
Порядок закрепления листов
Если предусматривается от двух горизонтальных рядов кровли, крайне важно не нарушать последовательность их укладки. Действуют следующие правила:
- Начинать нужно от карниза, то есть с самой нижней части ската. Первый лист нужно выставить ровно, используя строительный уровень. От качества его фиксации будет зависеть результат дальнейших работ. Металлопрофиль выравниваются по нижней части свеса. В противном случае кровельный край получится неровным.
- Когда смонтирован весь первый ряд, второй следует крепить с этой же стороны, а не с другой. Но есть кровельщики, использующие другие варианты: «лесенка», последовательный порядный монтаж. В последнем случае устанавливаются последовательно нижний, затем верхний лист. При «лесенке» размещаются два листа снизу, один – сверху. Получается, что верхняя полоса всегда будет отставать на один элемент.
- Если удастся приобрести профнастил, по размеру соответствующий длине ската, это ускорит укладку, устранит горизонтальные участки нахлёстов, что поспособствует пассивной защите от протеканий.
Крепления листов профнастила
Для крепления использовать можно только саморезы, предназначенные для профнастила. Их резиновая прокладка и пресс-шайба, во-первых, прижимают листы к обрешётке, исключая их смещения при ветре, во-вторых, предотвращают повреждения металла при установке. Головка по оттенку должна соответствовать фону.
Если устанавливаются цельные полотна по длине ската, первый профлист фиксируется временно: в верхней части с отступом от конька на 50 мм, а также на свесе снизу. За край свеса металлопрофиль выступает на 4-5 см. Свободная зона вверху – это зазор для вентиляции, куда дальше будет устанавливаться конёк.
При работах с профлистом, имеющим полимерный наружный слой, следует убирать стружку металла, появляющуюся при вкручивании саморезов. Если этого не делать, она будет царапать защитно-декоративное покрытие. С поверхности стружка сметается щёткой с мягкой щетиной.
Важно! Заменять саморезы заклёпками или гвоздями нельзя. Они просто не выдержат ветровые нагрузки. При сильном порыве листы сорвутся.
4: Монтаж финишных доборных элементов
Когда профнастил уложен на крышу полностью, можно монтировать доборные финишные элементы: ветровую планку, ендову сверху, конёк, планки примыканий. Конёк и подобные составляющие кровельной системы закрепляются теми же саморезами для работ с металлопрофилем. Нахлёст – от 10 сантиметров до 15. Используется уплотнительный прокладочный слой. Ветровая планка должна быть зафиксирована и на торцевой доске, и на профнастиле.
Также в участках пешеходных зон, парковочных мест и входов обязательна установка снегозадержателей, препятствующих сходу крупных, тяжёлых порций снежных масс.
Вероятные ошибки
При укладке кровельного профнастила важно избегать следующих ошибок:
- игнорирование пароизоляции;
- неверные расчёты размеров листов;
- некорректно рассчитанные нагрузки;
- отсутствие или непрофессиональное составление проекта крыши;
- неподходящая обрешётка (она отличается от оснований для других видов кровель);
- отрезание фрагментов абразивными инструментами типа угловых шлифовальных машин;
- оставление мостиков холода;
- незнание сторон изоляционных поверхностных плёнок (они должны быть строго снаружи);
- неверное крепление, например, гвоздями или с недостаточным либо избыточным вкручиванием саморезов.
Правила безопасности
Во избежание травм или повреждений материала соблюдайте рекомендации:
- Не ходите по листам.
- Удерживайте материал при перемещениях и установке руками с надетыми строительными перчатками. Края острые, о них легко порезаться.
- Режьте листы, вкручивайте саморезы в защитных очках, чтобы стружка не попала в глаза.
- На крышу листы поднимайте поочерёдно, по одному, а не стопками.
- Работайте в трезвом, здоровом состоянии, в тандеме с напарником или несколькими помощниками.
- Все манипуляции, которые можно провести на земле, выполняйте именно там, а не на крыше.
- Перемещайтесь по крыше осторожно. Если она высокая, используйте страховку.
Профнастил – популярный кровельный материал, подходящий для малых и крупных зданий, для дачных домиков, загородных коттеджей, хозяйственных построек. Если правильно подобрать профилированные листы и соблюдать технологию их монтажа, можно получить долговечную, прочную и привлекательную кровлю.
