Какой фактор действует отрицательно на организм человека в электроустановках всех напряжений

Факторы, влияющие на степень поражения человека электрическим током

Характер и последствия воздействия на человека электрического, .тока зависят от следующих факторов:

величины напряжения и тока;

электрического сопротивления тела человека.;

продолжительности воздействия электрического тока;

пути тока через тело человека;

рода и частоты электрического тока;

индивидуальных особенностей человека;

условий внешней среды.

Основными факторами, определяющими исход поражения человека электрическим током, являются сила тока и путь его прохождения. Величина тока, в свою очередь, зависит от приложенного напряжения и сопротивления тела человека. В зависимости от силы электрический ток может оказывать различное воздействие на организм человека.

Различают ощутимые, неотпускающие и фибрилляционные токи.

Ощутимый ток вызывает при прохождении через тело человека ощутимые раздражения (ГОСТ 12.1.009). Они появляются при переменном токе 0,6-1,5 мА с частотой 50 Гц и постоянном — 5-7 мА. Эти величины являются пороговыми ощутимыми токами, т.е. наименьшими значениями, с которых начинается область ощутимых токов.

Неотпускающий ток вызывает при прохождении через тело человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник. Пороговыми неотпускающими токами являются 10-15 мА для переменного (50 Гц) и 50-60 мА — для постоянного тока. Эти токи вызывают едва переносимые боли во всей руке. Во многих случаях руку невозможно оторвать от электрода.

Фибрилляционный ток вызывает при прохождении через тело человека фибрилляцию сердца. Пороговыми фибрилляционными токами являются 100 мА переменного (50 Гц) и 300 мА постоянного тока при времени воздействия 1-2 с по пути тока «рука — рука» или «рука — ноги».

Тело человека является проводником электрического тока, правда, неоднородным по электрическому сопротивлению. Наибольшее сопротивление электрическому току оказывает кожа, поэтому сопротивление тела человека определяется главным образом сопротивлением кожи.

Кожа состоит из двух основных слоев: наружного -эпидермиса и внутреннего — дермы. Наружный слой, в свою очередь, имеет несколько слоев, из которых самый толстый верхний называется роговым. Роговой слой в сухом и незагрязненном состоянии можно рассматривать как диэлектрик: его удельное объемное сопротивление достигает 105-106 ОмЧм, т. е. в тысячи раз превышает сопротивление других слоев кожи и внутренних тканей организма. Сопротивление внутреннего слоя кожи — дермы — незначительно: оно во много раз меньше сопротивления рогового слоя.

Сопротивление тела человека при сухой, чистой и неповрежденной коже (измеренное при напряжении 15-20 В) колеблется от 3 до 100 кОм и более, а сопротивление внутренних слоев тела составляет всего 300-500 Ом.

В качестве расчетной величины при переменном токе промышленной частоты применяют активное сопротивление тела человека, равное 1000 Ом.

В реальных условиях сопротивление тела человека не является постоянной величиной и зависит от множества факторов — состояния кожного покрова (наличие ссадин, порезов, царапин, пота и т.д.; загрязненности различными веществами, снижающими или повышающими сопротивление кожи; места касания и др.), состояния окружающей среды, параметров электрической цепи, продолжительности воздействия, рода и частоты, площади контакта, величины напряжения и силы тока

Наибольшую опасность представляет переменный ток с частотой от 50 до 1000 Гц. При дальнейшем повышении частоты опасность поражения снижается и при частотах 45-50 кГц — полностью исчезает. Однако необходимо иметь в виду, что эти токи сохраняют опасность ожогов. Снижение опасности поражения током с ростом частоты становится уже заметным при частотах 1-2 кГц.

Продолжительность протекания электрического тока через тело человека играет существенную роль в исходе поражения: чем больше время действия, тем больше вероятность тяжелого или смертельного исхода.

Путь прохождения тока через тело человека играет самую существенную роль в исходе поражения, так как он может пройти через жизненно важные органы: сердце* лёгкие, головной мозг и др. Влияние пути тока на «сход поражения определяется сопротивлением кожи на различных участках тела.

Возможных путей тока в теле человека, которые также называются петлями тока, достаточно много. Однако наиболее часто встречаются петли тока: «рука — рука», «рука — ноги» и «нога — нога». Наиболее опасно прохождение тока через органы дыхания и сердце. Отмечено, что по пути «рука — рука» через сердце проходит 3,3% общего тока, «левая рука — ноги» — 3,7%, «правая рука — ноги» — 6,7%, «нога — нога» — 0,4%, «голова — ноги» — 6,8%, «голова -руки» — 7%.

Известно, что постоянный ток примерно в 4-5 раз безопаснее переменного, что подтверждается сопоставлением значений пороговых ощутимых и неотпуекающих токов, а также практикой эксплуатации электроустановок. Однако это положение справедливо лишь для напряжений до 250-300 В. При более высоких напряжениях постоянный ток более опасен, чем переменный с частотой 50 Гц.

Степень воздействия тока зависит от состояния организма. Так, в состоянии утомления или опьянения люди становятся более чувствительными к воздействию тока.

Для женщин пороговые значения тока примерно в полтора раза ниже, чем для мужчин.

Правила техники безопасности при эксплуатации электроустановок предусматривают отбор персонала для обслуживания действующих электроустановок по состоянию здоровья. С этой целью проводится медицинское освидетельствование лиц при поступлении на работу и периодически один раз в два года в соответствии со списком болезней и расстройств, препятствующих допуску к обслуживанию действующих электроустановок.

Состояние окружающей среды, а также окружающая обстановка могут увеличить или уменьшить опасность поражения человека электрическим током. Влага, пыль, агрессивные пары и газы, высокая температура разрушающе действуют на изоляцию электроустановок, резко снижая ее сопротивление и создавая опасность перехода напряжения на нетоковедущие металлические части оборудования, к которым может прикасаться человек. Воздействие тока на человека усугубляется также наличием токопроводящих полов, водопроводов, газопроводов и т.п.

Электрооборудование, а также защитные мероприятия и их объем выбираются в зависимости от реальной степени опасности, определяемой условиями и характером окружающей производственной среды.

По степени опасности поражения людей электрическим током все помещения подразделяются на три класса: помещения без повышенной опасности, помещения с повышенной опасностью и особо опасные помещения.

К помещениям без повышенной опасности относятся помещения, в которых отсутствуют условия, создающие повышенную или особую опасность.

К помещениям с повышенной опасностью относятся помещения, характеризующиеся наличием в них одного из следующих условий, создающих повышенную опасность:

сырости или токопроводящей пыли;

токопроводящих полов (металлические, земляке, железобетонные, кирпичные и т.п.);

возможности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования — с другой.

Особо опасные помещения характеризуются наличием одного из следующих условий, создающих особую опасность:

химически активной или органической среды;

¦ одновременно двух или более условий повышенной опасности.

Условия и основные причины поражения человека электрическим током

При изучении причин электротравматизма необходимо различать Прямой контакт человека с токоведущими частями электроустановок, и косвенный. Первый, как правило, возникает при грубейших нарушениях правил эксплуатации электроустановок (ПТЭ и ПТБ), второй — в результате аварийных ситуаций, например при пробое изоляции.

Поражение человека электрическим током возможно лишь при его непосредственном контакте с точками электроустановки, между которыми существует разность потенциалов, или с точкой, потенциал которой отличается от потенциала земли. Опасность такого прикосновения оценивается величиной тока, проходящего через тело человека, или напряжением прикосновения. Напряжение прикосновения — это напряжение между точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009). Необходимо иметь в виду, что электрическая цепь — это совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы В котором могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении.

В свою очередь, напряжения прикосновения и токи, проходящие через тело человека, зависят от схемы включений его в электросеть, ее напряжения, схемы самой сети; режима ее нейтрали, степени изоляции токоведущих частей, их емкостной составляющей относительно земли и многих других факторов. Выбор схемы сети и, соответственно, режима нейтрали источника тока определяется как технологическими требованиями (величина рабочего напряжения, протяженность сети, количество потребителей и т. п.), так и условиями безопасности.

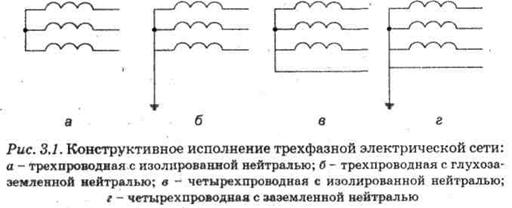

Трехфазные сети различаются в зависимости от режима нейтрали и наличия нулевого провода (рис. 3.1).

Нейтралью называется точка соединения обмоток трансформатора или генератора, не присоединенная к заземляющему устройству, либо присоединенная к нему через аппараты с большим сопротивлением (сеть с изолированной нейтралью), либо-непосредственно соединенная с заземляющим устройством (сеть с глухозаземленной нейтралью).

В соответствии с ПУЭ глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока). В свою очередь, изолированной цейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройртву или присоединенная к нему через приборы сигнализации, измерения, защиты, заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление.

Правила устройства электроустановок предусматривают использование при напряжениях до 1000 В лишь двух схем трехфазных сетей: трехпроводной с изолированной нейтралью и четырехпроводной с глухозаземленной нейтралью. По технологическим требованиям предпочтение отдается четырехпроводной сети, так как в ней возможно применение двух рабочих напряжений — линейного и фазного.

Схемы включения человека в электрическую цепь. могут быть различными. Однако наиболее распространенными применительно к сетям переменного тока являются две: когда человек одновременно касается двух проводов (двухфазное включение) или когда он касается лишь одного провода или корпуса электрооборудования, находящегося под напряжением (однофазное включение). Во втором случае предполагается наличие электрической связи между сетью и землей.

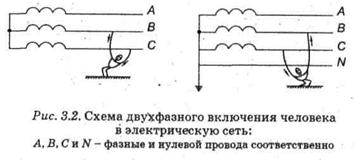

Двухфазное включение человека в электрическую сеть с изолированной нейтралью (рис. 3.2) является наиболее опасным, поскольку в данном случае человек находится под наибольшим в данной сети линейным напряжением.

При двухфазном включении, независимо от вида сетей, человек попадает под полное линейное напряжение сети и величина силы тока, проходящего через тело человека, определяется по формуле

где: Uл — линейное напряжение, т.е. напряжение между фазными проводами сети, В; RЧ — сопротивление тела человека, Ом; UФ — фазное напряжение (напряжение между началом и концом одной обмотки или между фазным и нулевым проводами), В.

В сети с линейным напряжением 380 В (Uф = 220 В) при сопротивлении тела человека 1000 Ом ток, проходящий через него, будет равен

IЧ = 1,73Ч220/1000 = 0,38 А.

Такая сила тока для человека является смертельно опасной.

При двухфазном включении ток, проходящий через тело человека, Не зависит от режима нейтрали сети.

Таким образом, опасность поражения человека при двухфазном прикосновении не уменьшится даже в ton случае, если он будет надежно изолирован от земли с помощью Диэлектрических галош, бот, ковриков, пола.

Статистика свидетельствует, что наибольшее количество электротравм: происходит при однофазном включений, причем большинство из них — в сетях с напряжение 380/220 B.

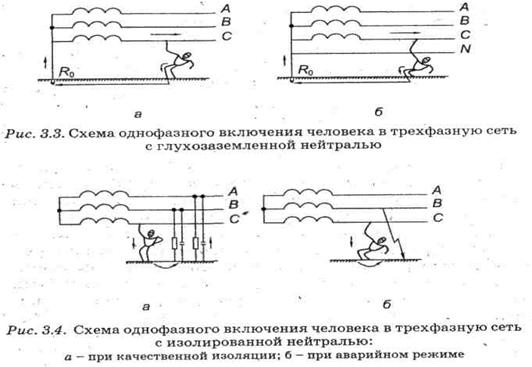

Однофазное включение человека в электрическую сет (рис. 3.3 и 3.4) менее опасно, так как напряжение, под действием которого оказывается человек, не превышает фазного, т.е. меньше линейного в 1,73 раза. Соответственно будет меньше и сила тока, проходящего через тело человека. Однако в данном случае исход поражения будет определяться режимом нейтрали.

В трехфазной сети с глухозаземленной нейтралью (рис. 3.3) петля тока, проходящего через человека, включает в себя кроме его собственного сопротивления, сопротивление обуви, пола, заземления нейтрали источника тока. Кроме того, следует иметь в виду, что все эти сопротивления включены в цепь последовательно.

Таким образом, при однофазном включении в электрическую сеть с глухозаземленной нейтралью ток, проходящий через тело человека, определяется по формуле

1Ч- /(RЧ + Ro6+RП+ R3),

где Ro6, RП, R3 — соответственно сопротивления обуви, пола и заземления нейтрали источника тока, Ом.

В наиболее неблагоприятных случаях, когда человек’ стоит на сырой земле или на металлическом полу и в сырой обуви, т.е. когда сопротивление обуви и пола приближается к нулю, а сопротивление заземления по условиям ПУЭ не должно превышать 10 Ом, сила тока, проходящего через тело человека, будет равна

IЧ = 220/1000 = 0,22 А

что является для него смертельным.

С другой стороны, если человек обут в нетокопроводящую обувь (резиновые галоши с сопротивлением 45 кОм) и стоит на изолирующем коврике или сухом деревянном полу с Rn = 100 кОм, то сила тока, проходящего через тело человека, будет составлять

IЧ — 220/(1000 + 45 000 + 100 000 + 10) — 0,0015 А.

Сила тока 1,5 мА не опасна для человека, что убедительно доказывает, насколько важную роль для безопасности работающих на электроустановках играют нетокопроводящая обувь и изолирующие полы.

В трехфазной сети с изолированной нейтралью (рис. 3.4) петля тока включает сопротивление самого человека, его обуви, пола, а также сопротивление изоляции проводов сети, которая в исправном состоянии должна быть не менее 500 000 Ом.

В этом случае сила тока, проходящего через тело человека, определяется по формуле

где Rиз — сопротивление изоляции одной фазы сети относительно земли, Ом. Эта формула справедлива в том случае, когда сопротивления каждой из фаз относительно земли одинаковы, а емкости фаз одинаковы и малы относительно земли, а по величине стремятся к нулю (например, в воздушных сетях небольшой протяженности).

Условия безопасности в этом случае находятся в прямой зависимости от сопротивления изоляции фаз относительно земли: чем качественнее изоляция, тем меньше ток, проходящий через тело человека. Однако в аварийном режиме, когда одна из фаз замыкает на землю или корпус оборудования (рис. 3.4» б) или сопротивление изоляции мало, человек может оказаться под полным линейным напряжением.

В случае аварийной ситуации, при замыкании одной из фаз на землю (RИЗ = 0), человек может оказаться под действием линейного напряжения, а сила тока, проходящего через него, будет равна

= 1,73Ч220/(1000 + 0) = 0,38 А.

В производственных условиях изоляция фазных проводов, изготовленных из диэлектрических материалов, в процессе старения, увлажнения, воздействия агрессивных сред, истирания, повреждения и т.п. изменяется неодинаково. Поэтому расчет безопасных условий эксплуатации электроустановок, осложняется вследствие необходимости учета реальных значений сопротивления изоляции каждой из фаз сети.

При больших значениях емкостей проводов относительно земли (например, в кабельных линиях) сила тока, проходяющего через тело человека, будет определяться только емкостной составляющей

где X — емкостное сопротивление одной фазы, Ом.

При наиболее неблагоприятных условиях, когда человек имеет токопроводящую обувь и стоит на токопроводящем полу, сила тока определится из выражения.

IЧ =Uф /(RЧ+RИЗ /3) =220/(1000 + 500 000/3)= 0,0013 А.

Таким образом, при прочих равных условиях прикосновение человека к одной из фаз сети с изолированной нейтралью менее опасно, чем сети с, глухозаземленной нейтралью. Однако это положение справедливо лишь для нормальных режимов работы сетей.

Следовательно, вышеприведенные расчеты показывают, что использование трехфазной сети е изолированной нейтралью более безопасно только при нормальных режимах работы, а в аварийных режимах она становится опаснее сети с глухозаземленной нейтралью. Отсюда вытекает необходимость постоянного контроля сопротивления изоляции проводов.

Сети с изолированной нейтралью следует использовать только в тех случаях, когда они мало разветвлены, в сухих беспыльных помещениях без агрессивной среды и опасности повреждения изоляции проводов. Кроме того, при эксплуатации электрической сети должны обеспечиваться небольшая емкость относительно земли и постоянный контроль за ее состоянием.

Электроустановки с рабочим напряжением выше 1000 В представляют значительную опасность при прикосновении к фазе независимо от режима нейтрали. Поэтому для предотвращения поражения током необходимо исключать возможность не только касания, но и приближения человека на опасное расстояние к токоведущим частям, находящимся под напряжением, поскольку может возникнуть искровой разряд, переходящий затем в электрическую дугу.

В электроустановках напряжением до 35 кВ нейтраль или совсем не заземляют (при низкой силе тока замыкания на землю), или заземляют через реактивную (дугогасящую) катушку, что обусловлено надежностью и экономичностью эксплуатации. При эксплуатации электроустановок с напряжением выше 35 кВ используется только сеть с глухозаземленной нейтралью.

Замыкание одной из фаз на землю может происходить при повреждении изоляции и пробое фазы на заземленный корпус электрооборудования/при падении на землю провода под напряжением и по другим причинам. Такое замыкание может быть случайным или преднамеренным. В последнем случае проводник, находящийся в контакте с землей, называется заземлителем или электродом.

В объеме земли, где протекает ток, возникает так называемая «зона растекания тока замыкания на землю» — зона земли,. за пределами которой электрический потенциал, обус ловленный токами замыкания на землю, может быть условно принят равным нулю , (ГОСТ 12.1.009). В соответствии с этим ток замыкания на землю — это ток, проходящий через место замыкания на землю.

Теоретически зона растекания простирается до бесконечности, однако в реальных условиях уже на расстоянии 20 м от заземлителя плотность тока растекания и потенциал практически равны нулю.

Характер потенциальной кривой растекания существенным образом зависит от формы заземлителя. Так, для одиночного полусферического заземлителя потенциал на поверхности земли будет изменяться по уравнению гиперболы.

На рис. 3.5 показана принципиальная схема распределения потенциала на поверхности земли вокруг полусферического заземлителя.

охрана труд травматизм профилактика

Растекание тока замыкания в грунте определяет характер распределения потенциалов на поверхности земли, что, в свою очередь, приводит к возникновению нового вида поражения человека, а именно попадание его под напряжение прикосновения или напряжение шага. Напряжение прикосновения может возникнуть в том, случае, если человек будет находиться на земле или на токопроводящем полу и касаться при этом корпуса заземленного электрооборудования, случайно оказавшегося под напряжением (рис. 3.6).

Человек также может оказаться под напряжением, попав в зону растекания тока в земле при обрыве провода, наличии заземляющего устройства, при ударе молнии и отекании электрического разряда в землю, повреждении изоляции проводов и т.д. Это напряжение называют напряжением шага, т.е. напряжением между двумя точками цепи тока, находящимися одна от другой на расстоянии длины шага, на которых одновременно стоит человек (ГОСТ 12.1.009).

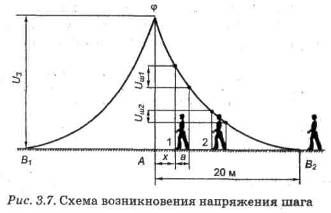

На рис. 3.7 показана схема зоны растекания тока в земле через заземлитель при коротком замыкании одной из фаз на корпус электроустановки (пробое на корпус) и появления шагового напряжения.

Напряжение шага определяется как разность потенциалов отдельных точек земли, которые оказываются под ногами человека в зоне растекания тока:

где: и — потенциалы точек земли, на которых стоит человек, В; I3 — ток замыкания на землю, А; р — удельное сопротивление грунта, ОмЧм; а — длина шага человека (0,8 м); х — расстояние от заземлителя до одной ноги, м.

Из рис. 3.7 и формулы видно, что наибольшее напряжение возникает в точке замыкания на землюj на расстоянии 1 м оно составляет 0,5-0,7 от полного, а в точках В1 и В2 (на расстоянии примерно 20 м) по уравнению гиперболы оно снижается практически до нуля.

Очевидно, чем шире шаг, тем шаговое напряжение будет выше и может достигнуть опасной величины. Кроме того, поражение при шаговом напряжений усугубляется тем, что из-за судорожных сокращений мышц ног человек Может упасть, тем самым увеличивая величину шагового напряжения за счет своего роста и замыкания цепи тока на теле через жизненно важные органы. Поэтому выходить из зоны растекания тока необходимо короткими шагами.

Напряжение шага считается допустимым, если оно не превышает 40 В. В случае падения провода на землю, не допускается приближение к нему в радиусе 6-8 м от места замыкания на землю.

Нормирование допустимых значений напряжений прикосновения и токов

При проектировании, расчете и эксплуатационном контроле защитных систем электроустановок необходимо руководствоваться предельно допустимыми безопасными значениями напряжений прикосновения и токов, протекающих через тело человека, в соответствии с ГОСТ 12.1.038.

Зона влияния электрического поля — это пространство, где напряженность электрического поля частотой 50 Гц составляет более 5 кВ/м. Предельно допустимый уровень напряженности электрического поля устанавливается равным 25 кВ/м. Пребывание человека в электрическом поле напряженностью более 25 кВ/м без использования средств защиты не допускается. При напряженности электрического Поля до 5 кВ/м включительно разрешается работа обслуживающего персонала в течение рабочего дня, а при напряженности от 20 до 25 кВ/м время пребывания его ограничивается 10 минутами.

Допустимое время пребывания персонала в электрическом поле напряженностью от 5 до 20 кВ/м включительно, так же как и допустимую напряженность, можно определить по формуле

где Т — допустимое время пребывания персонала в электрическом поле при соответствующем уровне напряженности, ч; Е — напряженность воздействующего электрического поля в контролируемой зоне, кВ/м.

Для измерения напряженности электрического поля с частотой 50 Гц можно пользоваться прибором типа NFM-1. На стадии проектирования допускается определение напряженности электрических полей вблизи воздушных линий электропередачи и в электрических распределительных устройствах расчетным методом

Действие электрического тока на человека

Продолжительность воздействия тока на организм человека— один из основных факторов. Чем короче время воздействия тока, тем меньше опасность.

Если ток неотпускающий, но еще не нарушает дыхания и работы сердца, быстрое отключение спасает пострадавшего, который не смог бы освободиться сам. При длительном воздействии тока сопротивле­ние тела человека падает и ток возрастает до значения, способного вызвать остановку дыхания или даже фибрилляцию сердца.

Остановка дыхания возникает не мгновенно, а через несколько секунд, причем чем больше ток через человека, тем меньше это время. Своевременное отключение пострадавшего позволяет предотвратить прекращение работы дыхательных мышц.

Таким образом, чем меньше длительность действия тока на чело­века, тем меньше вероятность совпадения времени, в течение кото­рого через сердце проходит ток с фазой Т.

Путь тока в теле человека. Наиболее опасно прохождение тока через дыхательные мышцы и сердце. Так, отмечено, что по пути «рука-рука» через сердце проходит 3,3 % общего тока, «левая рука — ноги» — 3,7 %, «правая рука — ноги» — 6,7 %, «нога — нога» — 0,4 %, «голова — ноги» — 6,8 %, «голова — руки» — 7 %. По дан­ным статистики потеря трудоспособности на три дня и более наблю­далась при пути тока «рука — рука» в 83 % случаев, «левая рука — ноги» — в 80 %, «правая рука — ноги» — 87 %, «нога — нога» — в 15 % случаев.

Таким образом, путь тока влияет на исход поражения; ток в теле человека проходит не обязательно по кратчайшему пути, что объ­ясняется большой разницей в удельном сопротивлении различных тканей (костная, мышечная, жировая и т. д.).

Наименьший ток через сердце проходит при пути тока по нижней петле «нога — нога». Однако из этого не следует делать выводы о ма­лой опасности нижней петли (действие шагового напряжения). Обычно если ток достаточно велик, он вызывает судороги ног, и человек падает, после чего ток уже может проходить через грудную клетку, т. е. через дыхательные мышцы и сердце. Наиболее опасный— это путь, проходящий через головной и спинной мозг, сердце, легкие

Род и частота тока. Установлено, что переменный ток частотой 50—60 Гц более опасен, чем постоянный. так как одни и те же воздействия вызываются большими значениями постоянного тока, чем переменного. Однако даже небольшой постоянный ток (ниже порога ощущения) при быстром раз­рыве цепи дает очень резкие удары, иногда вызывающие судороги мышц рук.

Многие исследователи утверждают, что наиболее опасен переменный ток частотой 50—60 Гц. Опасность действия тока снижается с увеличением частоты, но ток частотой 500 Гц не менее опасен, чем 50 Гц.

Сопротивление тела человеканепостоянно и зависит от многих факторов — состояния кожи, величины и плотности контакта, приложенного напряжения и времени воздействия тока.

Обычно при анализе опасности электрических сетей и при расчетах принято считать сопротивление тела человека активным и равным 1 кОм.

Характер поражения зависит также от времени действия тока. При длительном воздействии тока увеличивается нагревание ко­жи, кожа из-за потовыделения увлажняется, сопротивление ее падает и ток, проходящий через тело человека, резко увеличи­вается.

Характер поражения определяется и индивидуальными физио­логическими особенностями человека. Если человек физически здоров, то электропоражение будет менее тяжелым. При заболе­ваниях сердечно-сосудистой системы, кожи, нервной системы, при алкогольном опьянении электротравма может быть чрезвычайно серьезной даже при небольших воздействующих токах.

Немаловажное влияние на исход поражения оказывает психо­физиологическая подготовленность работника к воздействию. Если человек внимателен, сосредоточен при выполнении работы, подготовлен к тому, что он может подвергаться воздействию электрического тока, то травма может оказаться менее тяжелой.

ПАРАМЕТРЫ окружающей среды : температура, влажность, наличие пыли

Физиологические особенности организма в момент поражения

Приложенное напряжение зависимость прямопропорциональная

Явление при стекании тока в землю

Путь «нога — нога» является наименее опасным. Чаще всего такой путь возникает в том случае, когда человек попадает под воздействие так называемого напряжения шага, т. е. между точ­ками поверхности земли, находящимися на расстоянии шага друг от друга.

Если произошло замыкание на землю какой-либо цепи — слу­чайное электрическое соединение токоведущей части непосред­ственно с землей или через металлоконструкции, то по земле бу­дет растекаться электрический ток, называемый током замыкания на землю. Потенциал земли по мере удаления от места замыка­ния будет изменяться от максимального до нулевого значения,

так как грунт оказывает сопро­тивление току замыкания на землю.

Рис.1 Включение человека на на­пряжение шага

Если человек попадает в зо­ну растекания тока, то между его ступнями будет существовать разность потенциалов, которая вызовет протекание тока по пу­ти «нога — нога». Результатом воздействия тока может быть сокращение мышц ног, и человек может упасть. Падение вызовет образование .новой, более опасной цепи прохождения тока через сердце и легкие.

На рис. 3.1 показано образо­вание шагового напряжения и приведена кривая распределения потенциала на поверхности зем­ли. На расстоянии 20 м от места замыкания потенциал можно счи­тать равным нулю. Рис. 3.1. Включение человека на на­пряжение шага

Значение тока, проходящего через организм человека, зависит от приложенного напряжения и сопротивления тела. Чем больше напряжение, тем больший ток проходит через человека

(I₂— путь прохождения более опасный и более выше сила тока)

Напряжения прикосновения и шага

Шаговое напряжение — напряжение на поверхности земли между точками, находящимися на расстоянии шага друг от друга.

Напряжение прикосновения — разность потенциалов двух точек электрич. цепи которых одновременно касается человек.

Чтобы уменьшить разность φ₂-φ₁ , из зоны растекания нужно выходить мелкими шажками

Классификация помещений по степени опасности поражения электрическим током

Электроустановкаминазывают установки, в которых произво­дится, преобразуется, распределяется и потрeбляется электриче­ская энергия. К электроустановкам относятся генераторы и элек­тродвигатели, трaнcформаторы и выпрямители, аппаратура про­водной, радио- и телевизионной связи и др.

Безопасность работ в электроустановках зависит от электри­ческой схемы и параметров электроустановки, номинального на­пряжения, окружающей среды и условий эксплуатации. С точки зрения обеспечения безопасности все электроустановки согласно ПУЭ делятся на установки до 1000 В и установки выше 1000 В. Поскольку установки выше 1000 В являются более опасными, то к защитным мерам в них предъявляются более жесткие требо­вания.

Электроустановки могут быть расположены в закрытых поме­щениях и вне их. Условия окружающей среды оказывают суще­ственное влияние на состояние изоляции электроустановки, на

сопротивление тела человека, а следовательно, и на безопасное? обслуживающего персонала. Условия работы по степени электробезопасности делятся на три категории: с повышенной опасность» поражения людей электрическим током; особо опасные; без повышенной опасности.

Условия с повышенной опасностьюхарактеризуются наличие одного из следующих признаков: — токопроводящие основания (железобетонные, земляные, металлические, кирпичные);

— токопроводящая пыль, ухудшающая условия охлаждения ц изоляции, но не вызывающая опасности пожара;

— сырость (относительная влажность, превышающая 75%);

— температура, длительно превышающая +35°С;

— возможность одновременного прикосновения человека к зазем­ленным металлоконструкциям, с одной стороны, и к металличе­ским корпусам электрооборудования — с другой.

Для уменьшения опасности поражения электрическим током в этих условиях рекомендуется применять малое напряжение (не более 42 В).

Особо опасные условияхарактеризуются наличием одного из следующих признаков:

особая сырость (относительная влажность, близкая к 100%);

химически активная среда, разрушающая изоляцию и токоведущие части электрооборудования;

не менее двух признаков с повышенной опасностью.

В этих условиях рекомендуется применять напряжение 12 В.

В условиях без повышенной опасности отсутствуют вышепере­численные признаки

Действие электрического тока на человека

Чем опасен электрический ток? Как электрический ток действует на человека

Факт действия электрического тока на человека был установлен в последней четверти XVIII века. Опасность этого действия впервые установил изобретатель электрохимического высоковольтного источника напряжения В. В. Петров. Описание первых промышленных электротравм появилось значительно позже: в 1863 г. — от постоянного тока и в 1882 г. — от переменного.

Электрический ток, электротравмы и электротравматизм

Под электротравмой понимают травму, вызванную действием электрического тока или электрической дуги .

Электротравматизм характеризуют такие особенности: защитная реакция организма появляется только после попадания человека под напряжение, т. е. когда электрический ток уже протекает через его организм; электрический ток действует не только в местах контактов с телом человека и на пути прохождения через организм, но и вызывает рефлекторное действие, проявляющееся в нарушении нормальной деятельности сердечно-сосудистой и нервной системы, дыхания и т. д. Электротравму человек может получить как при непосредственном контакте с токоведущими частями, так и при поражении напряжением прикосновения или шага, через электрическую дугу.

Электротравматизм по сравнению с другими видами производственного травматизма составляет небольшой процент, однако по числу травм с тяжелым, и особенно летальным, исходом занимает одно из первых мест. Наибольшее число электротравм (60—70 %) происходит при работе на электроустановках напряжением до 1000 В. Это объясняется широким распространением таких электроустановок и сравнительно низким уровнем электротехнической подготовки лиц, эксплуатирующих их. Электроустановок напряжением свыше 1000 В в эксплуатации значительно меньше, и обслуживает их специально обученный персонал, что и обусловливает меньшее количество электротравм.

Причины поражения человека электрическим током

Причины поражения человека электрическим током следующие: прикосновение к неизолированным токоведущим частям; к металлическим частям оборудования, оказавшимся под напряжением вследствие повреждения изоляции; к неметаллическим предметам, оказавшимся под напряжением; поражение током напряжения шага и через дугу.

Виды поражений человека электрическим током

Электрический ток , протекающий через организм человека, воздействует на него термически, электролитически и биологически. Термическое действие характеризуется нагревом тканей, вплоть до ожогов; электролитическое — разложением органических жидкостей, в том числе и крови; биологическое действие электрического тока проявляется в нарушении биоэлектрических процессов и сопровождается раздражением и возбуждением живых тканей и сокращением мышц.

Различают два вида поражения организма электрическим током: электрические травмы и электрические удары.

Электрические травмы — это местные поражения тканей и органов: электрические ожоги, электрические знаки и электрометаллизация кожи.

Электрические ожоги возникают в результате нагрева тканей человека протекающим через него электрическим током силой более 1 А. Ожоги могут быть поверхностные, когда поражаются кожные покровы, и внутренние — при поражении глубоколежащих тканей тела. По условиям возникновения различают контактные, дуговые и смешанные ожоги.

Электрические знаки представляют собой пятна серого или бледно-желтого цвета в виде мозоли на поверхности кожи в месте контакта с токоведущими частями. Электрические знаки, как правило, безболезненны и с течением времени сходят.

Электрометаллизация кожи — это пропитывание поверхности кожи частицами металла при его разбрызгивании или испарении под действием электрического тока. Пораженный участок кожи имеет шероховатую поверхность, окраска которой определяется цветом соединений металла, попавшего на кожу. Электрометаллизация кожи не представляет собой опасности и с течением времени исчезает, как и электрические знаки. Большую опасность представляет металлизация глаз.

К электрическим травмам, кроме того, относятся механические повреждения в результате непроизвольных судорожных сокращений мышц при протекании тока (разрывы кожи, кровеносных сосудов и нервов, вывихи суставов, переломы костей), а также электроофтальмия — воспаление глаз в результате действия ультрафиолетовых лучей электрической дуги.

Электрический удар представляет собой возбуждение живых тканей электрическим током, сопровождающееся непроизвольным судорожным сокращением мышц. По исходу электрические удары условно разделяют на пять групп: без потери сознания; с потерей сознания, но без нарушения сердечной деятельности и дыхания; с потерей сознания и нарушением сердечной деятельности или дыхания; клиническая cмepть и электрический шок.

Клиническая, или «мнимая», cмepть — это переходное состояние от жизни к cмepти. В состоянии клинической cмepти сердечная деятельность прекращается и дыхание останавливается. Длительность клинической cмepти 6. 8 мин. По истечении этого времени происходит гибель клеток коры головного мозга, жизнь угасает и наступает необратимая биологическая cмepть. Признаки клинической cмepти: остановка или фибрилляция сердца (и, как следствие, отсутствие пульса), отсутствие дыхания, кожный покров синеватый, зрачки глаз резко расширены из-за кислородного голодания коры головного мозга и не реагируют на свет.

Электрический шок — это тяжелая нервнорефлекторная реакция организма на раздражение электрическим током. При шоке возникают глубокие расстройства дыхания, кровообращения, нервной системы и других систем организма. Сразу после действия тока наступает фаза возбуждения организма: появляется реакция на боль, повышается артериальное давление и др. Затем наступает фаза торможения: истощается нервная система, снижается артериальное давление, ослабевает дыхание, падает и учащается пульс, возникает состояние депрессии. Шоковое состояние может длиться от нескольких десятков минут до суток, а затем может наступить выздоровление или биологическая cмepть.

Пороговые значения электрического тока

Электрический ток различной силы оказывает различное действие на человека. Выделены пороговые значения электрического тока: пороговый ощутимый ток — 0,6. 1,5 мА при переменном токе частотой 50 Гц и 5. 7 мА при постоянном токе; пороговый неотпускающий ток (ток, вызывающий при прохождении через человека непреодолимые судорожные сокращения мышц руки, в которой зажат проводник) — 10. 15 мА при 50 Гц и 50. 80 мА при постоянном токе; пороговый фибрилляционный ток (ток, вызывающий при прохождении через организм фибрилляцию сердца) — 100 мА при 50 Гц и 300 мА при постоянном электрическом токе.

От чего зависит степень действия электрического тока на организм человека

Исход поражения также зависит от длительности протекания тока через человека. С увеличением длительности нахождения человека под напряжением эта опасность увеличивается.

Индивидуальные особенности организма человека значительно влияют на исход поражения при электротравмах. Например, неотпускающий ток для одних людей может быть пороговым ощутимым для других. Характер действия тока одной и той же силы зависит от массы человека и его физического развития. Установлено, что для женщин пороговые значения тока примерно в 1,5 раза ниже, чем для мужчин.

Степень действия тока зависит от состояния нервной системы и всего организма. Так, в состоянии возбуждения нервной системы, депрессии, болезни (особенно болезней кожи, сердечно-сосудистой системы, нервной системы и др.) и опьянения люди более чувствительны к протекающему через них току.

Значительную роль играет и «фактор внимания». Если человек подготовлен к электрическому удару, то степень опасности резко снижается, в то время как неожиданный удар приводит к более тяжелым последствиям.

Существенно влияет на исход поражения путь тока через тело человека. Опасность поражения особенно велика, если ток, проходя через жизненно важные органы — сердце, легкие, головной мозг, — действует непосредственно на эти органы. Если ток не проходит через эти органы, то его действие на них только рефлекторное и вероятность поражения меньше. Установлены наиболее часто встречающиеся пути тока через человека, так называемые «петли тока». В большинстве случаев цепь тока через человека возникает по пути правая рука — ноги. Однако утрату трудоспособности более чем на три рабочих дня вызывает протекание тока по пути рука — рука — 40 %, путь тока правая рука — ноги — 20 %, левая рука — ноги — 17 %, остальные пути встречаются реже.

Что опаснее — переменный или постоянный электрический ток?

Опасность переменного тока зависит от частоты этого тока. Исследованиями установлено, что токи в диапазоне от 10 до 500 Гц практически одинаково опасны. С дальнейшим увеличением частоты значения пороговых токов повышаются. Заметное снижение опасности поражения человека электрическим током наблюдается при частотах более 1000 Гц.

Постоянный ток менее опасен и пороговые значения его в 3 — 4 раза выше, чем переменного тока частотой 50 Гц. Однако при разрыве цепи постоянного тока ниже порогового ощутимого возникают резкие болевые ощущения, вызываемые током переходного процесса. Положение о меньшей опасности постоянного тока по сравнению с переменным справедливо при напряжениях до 400 В. В диапазоне 400. 600 В опасности постоянного и переменного тока частотой 50 Гц практически одинаковы, а с дальнейшим увеличением напряжения относительная опасность постоянного тока увеличивается. Это объясняется физиологическими процессами действия на живую клетку.

Следовательно, действие электрического тока на организм человека многообразно и зависит от многих факторов.

Как воздействует электрический ток на организм человека

Электрический ток имеет исключительно разрушительное воздействие на системы организма человека. Существует масса нюансов, которые связаны с работой, воздействием на человека и безопасностью работника. Если случилась неприятность, связанная с электричеством, нужно готовиться к сложным последствиям, которые могут проявиться через несколько лет после происшествия.

Какие причины влияют на последствия после удара током

Есть несколько маршрутов движения тока по телу. В зависимости от этой схемы и определяется электрокардиограмма, которая определяет печать коронарной недостаточности, а морфологические исследования показывают наличие признака инфаркта миокарда.

Обратите внимание! Такие данные подтверждены многочисленными клиническими наблюдениями и анализами.

Человек, который перенес электротравму, даже при условии нормального самочувствия, не может быть оставлен без медицинского наблюдения. Пострадавший должен быть госпитализирован на 3-е суток под категорией «потенциально тяжелобольной».

Даже после давнего случая были случаи, когда у пострадавшего начинал развиваться диабет, заболевание щитовидки и пoлoвoй системы. Также могут возникнуть болезни-аллергии, стойкие негативные изменения в работе сердечно-сосудистой системы и вегетативно-эндокринные расстройства.

В истории зафиксированы случаи запоздалых осложнений. В основном это были проблемы с психикой (шизофрения, психоневрозы). На протяжении нескольких лет (месяцев) после случая у некоторых людей развивались катаракты. У потерпевших, которые побывали в электрической цепи, часто возникают неожиданные кровотечения еще в момент лечения.

У людей, работа которых сопряжена с электрическим током, наблюдается развитие таких хронических заболеваний:

• Сверх ранний артериосклероз.
• Эндартериит.
• Расстройства вегетативной системы.

Последствия старых электротравм в большем количестве случаев проявляются через много лет с момента происшествия. Получается, что действие электротока не бесследно. Это зачастую ведет к понижению трудоспособности, угнетению функций организма, приобретению хронических заболеваний. Такая сущность воздействия электрического тока на организм человека имеет статистические показания. В первый месяц у 30 % пострадавших уже происходит проявление результатов, у 15 % это происходит через полгода.

Биологическое и механическое воздействия

Степень поражения может быть разной и накладывает свой отпечаток на живые ткани. Ток может оставлять термический, электролитический, механический и биологический «отпечаток». Обычно выделяют именно последние 2-е категории.

Механическое, или как его еще называют динамическое, влияние электротока определяется расслоением и разрывом разных тканей. Этому подвержена в основном мышечная и легочная ткань, стенки сосудов кровеносной системы. Это случается под действием электродинамического эффекта, а также мгновенного взрывоподобного образования пара от перегретой тканевой жидкости и крови.

Биологическое воздействие электрического тока на организм человека можно понять по активизации живых тканей, смене их функциональности. Дополнительно происходит нарушение внутренних биоэлектрических процессов, которые до этого момента протекали в нормальном режиме. Эта работа напрямую действует на жизнеспособные функции. Биологическое воздействие тока в этой интерпретации считается весьма опасным типом.

Дополнительная информация! Определение типа воздействия может помочь в процессе лечения.

Термическое — выдает себя ожогами на определенных участках тела. Происходит нагрев кровеносных сосудов до очень высоких температур, нервных окончаний, сердца, мозга и остальных органов. Такой перегрев вызывает в тканях серьезные расстройства их функций. Происходит разложение органической жидкости, а именно лимфы, крови, клеточной жидкости.

Это сопровождается значительными нарушениями в жидкостях организма, его физических свойств. Многие изменения приходятся на химический состав.

Виды действия

Тело — это замечательный проводник для тока. При этом разные ткани тела оказывают неодинаковое сопротивление. На этот показатель влияют многие факторы: возраст человека, влажность и жирность кожи, рост, вес, пол. Дополнительными, а именно переменными фактора, является окружающая среда, настроение, количество воды в организме, состояние иммунной системы.

Сила тока является значимым фактором. Действие тока на организм человека определяется спектром силы тока:

В каждом из случаев проявляются свои последствия.

Электротоком силой от 0,5 до 1,5 мА

Человек точно будет ощущать воздействие проходящего тока, если его сила составляет 0,6-1,5 мА. Этот показатель определяется пороговым ощутимым типом. Он не представляет значимой опасности. Человек без помощи посторонних может прервать контакт с источником электротока.

Это незначительное действие электрического тока, которое проявляется легким покалыванием или пощипыванием.

Силой в 15 мА

При силе тока 10-15 мА человек уже не в состоянии оторвать руку от электропроводов, разорвать цепь. Такой ток условно называют «неотпускающим». Эта величина провоцирует сокращение мышц кисти руки и предплечья. Болезненные ощущения значительные. В результате, пострадавший не может отбросить провод. От продолжительности такого действия могут произойти изменения в организме.

Силой выше 25 мА

Сила тока в 50 мА провоцирует поражение органов дыхания и системы кровообращения. При 100 мА наступает фибрилляция сердца — орган останавливает свою работу, кровообращение прекращается.

Электролитическое действие тока на организм человека выражается в форме резкой остановки сердца, паралича дыхания.

Какие бывают электротравмы

Условно можно поделить на 2-е категории — местные и общие. Местные — это явное выраженное местное нарушение целостности мягких тканей, костных тканей. Это происходит в результате действия электричества или электрической дуги. Такие травмы излечиваются, и работоспособность пострадавшего восстанавливается полностью или частично. Смерть — редкий случай.

Характерные местные типы повреждений, которые возникают по причине неосторожного обращения:

• электроожоги (несколько степеней);
• электрические знаки;
• металлизация кожи;
• механические повреждения (несколько видов);
• электроофтальмия;
• смешанный вариант.

Электроожог — самая распространенная электротравма, которую условно можно разделить на 2-а вида: токовый и дуговой. Характеризуются несколькими степенями:

• 1 степень — покраснение кожи.
• 2 степень — образование пузырей.
• 3 степень — омертвление всей толщи кожи.
• 4 степень — обугливание тканей.

Электрический знак — выглядит, как пятно серого или бледно-желтого цвета. Пораженный участок кожи становится грубым — омертвление участка.

Механическое повреждение появляется в результате непроизвольных судорог или падения. Может проявляться в виде разорванных сухожилий, кожи, кровеносных сосудов и нервной ткани.

Электроофтальмия — воспаление наружных оболочек глаз, возникающее в результате воздействия мощного потока ультрафиолетовых лучей. Выявляется через 3–9 часов после облучения.

Электроудар — перевозбуждение тканевого покрова тела, органов из-за протекания заряженных частиц. Выглядит, как непроизвольное судорожное сокращение мышц тела.

Электрошок — опасная реакция, которая возникает рефлекторно, на чрезмерное раздражение электротоком. В большинстве вся нагрузка приходится на нервную систему. Дополнительно вызывает проблемы с кровообращением, дыханием, обменом веществ. Состояние может удерживаться от 10 минут до 24 часов. Значительно сказывается на психическом здоровье.

Разнообразие электротравм настолько велико, а их классификация такая сложная, что не каждый специалист может сразу их определить.

Как оказать первую медицинскую помощь

Электролитическое действие тока может проявляться в каком угодно виде, но оказывать первую медицинскую помощь в таких случаях должен уметь каждый. Помощь может спасти жизнь человека.

Алгоритм предварительных действий:

1. Сделать звонок в скорую помощь.
2. При возможности, обесточить электроустановку — нужно максимально быстро остановить действие электротока на человека.
3. Установка может обесточиться методом обрезания кабеля.
4. Оттянуть потерпевшего подальше от того места, где все еще работает электроустановка.
5. Под упавшего в обязательном порядке рекомендуется уложить сухую доску или фанерную основу (нужно учитывать внешние условия).
6. Проверить присутствует ли пульс. Замеры произвести на запястье и шее.
7. Посмотреть на состояние зрачков: слишком большие зрачки точно укажут на ухудшение кровоснабжения мозга.

Как же помочь человеку так, чтобы спасти жизнь и не усугубить ситуацию:

1. Обеспечить покой. Желательно выбрать удобное для человека положение тела. При этом стоит учитывать особенность расположения травм.
2. Нужно в обязательном порядке проверить проходимость дыхательных путей. Во рту может скопиться слизь или кровь. Нужно убрать инородную жидкость.
3. Нужно с постоянной периодичностью контролировать дыхательную функцию и пульс. При необходимости (нет признаков жизнедеятельности, остановилось дыхание) нужно делать искусственное дыхание и непрямой массаж сердца.
4. При наличии механических повреждений тела и его покровов требуется остановить кровь, наложить повязку или шину.

Продолжать воздействовать до того момента, пока не приедет скорая помощь.

Меры безопасности

Чтобы не пострадать от электрического тока, нужно придерживаться мер безопасности. Достаточно учитывать самые простые правила эксплуатации электрических приборов на бытовом уровне. Не стоит испытывать судьбу и применять средства индивидуальной защиты при работе с электрическими проводами — резиновые перчатки, изолирующий коврик под ноги. Но лучше всего прекратить подачу электротока, выключив источник.

Электроток — это не только помощник, но и постоянная угроза для существования. Жертвой «друга человечества» может стать каждый. Важно придерживаться правил использования этого ресурса, так как действие электротока на организм весьма негативное и часто приводит к летальному исходу. Важно знать возможные проявления и влияния на тело и его системы при разных условиях.

Электрический ток и его действие на организм человека

Электрический ток — направленное (упорядоченное) движение заряженных частиц. Допустимым следует считать ток, при котором человек может самостоятельно освободиться от электрической цепи. Его величина зависит от скорости прохождения тока через тело человека: при длительности действия более 10 с — 2 мА, а при 120 с и менее — 6 мА.

Безопасным напряжением считают

36 В (для светильников местного стационарного освещения, переносных светильников и т. д.) и 12 В (для переносных светильников при работе внутри металлических резервуаров, котлов). Но при определенных ситуациях и такие напряжения могут представлять опасность.

Безопасные уровни напряжения получают из осветительной сети, используя для этого понижающие трaнcформаторы. Распространить применение безопасного напряжения на все электрические устройства невозможно.

В производственных процессах используются два рода тока — постоянный и переменный. Они оказывают различное воздействие на организм при напряжениях до 500 В. Опасность поражения постоянным током меньше, чем переменным. Наибольшую опасность представляет ток частотой 50 Гц, которая является стандартной для отечественных электрических сетей.

При эксплуатации и ремонте электрического оборудования и сетей человек может оказаться в сфере действия электрического поля или непосредственного соприкосновения с находящимися под напряжением проводниками электрического тока. В результате прохождения тока через человека может произойти нарушение его жизнедеятельных функций. Опасность поражения людей электрическим током на производстве возникает при несоблюдении мер безопасности, а также при отказе или неисправности электрического оборудования. По сравнению с другими видами производственного травматизма электротравматизм составляет небольшой процент, однако по числу травм с тяжелым и особенно летальным исходом занимает одно из первых мест. На производстве из-за несоблюдения правил электробезопасности происходит 75% электропоражений.

Поражение электрическим током происходит, когда человеческий организм вступает в контакт с источником напряжения. Коснувшись проводника, который находится под напряжением, человек становится частью электросети, по которой начинает протекать электрический ток. Как известно, организм человека состоит из большого количества солей и жидкости, что является хорошим проводником электричества, поэтому действие электрического тока на организм человека может быть летальным.

В соответствии с ГОСТ Р 12.1.019-2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» степень опасного и вредного воздействия на человека электрического тока зависит от многих факторов:

• от величины и рода протекающего тока (переменный ток является более опасным, чем постоянный);
• продолжительности его воздействия (чем больше время действия тока на человека, тем тяжелее последствия);
• пути протекания (самую большую опасность представляет ток, протекающий через головной и спинной мозг, область сердца и органов дыхания (легкие));
• от физического и психологического состояния человека (организм человека обладает неким сопротивлением, это сопротивление варьируется в зависимости от состояния человека).

Минимальная сила тока, которую способен почувствовать человеческий организм составляет 1 мА. При повышении тока более 1 мА человек начинает чувствовать себя некомфортно, возникают болезненные сокращения мышц, при увеличении тока до 12-15 мА возникает судорожное сокращение мышц. Контролировать свою мышечную систему человек уже не в состоянии и собственными силами не может разорвать контакт с источником тока. Этот ток называется неотпускаемым. Действие электрического тока более 25 мА приводит к параличу мышц органов дыхания, в результате чего человек может просто-напросто задохнуться. При дальнейшем увеличении тока возникает фибрилляция сердца.

Сила тока — главный фактор, от которого зависит исход поражения: чем больше сила тока, тем опаснее последствия. Сила тока (в амперах) зависит от приложенного напряжения (в вольтах) и электрического сопротивления организма (в омах).

По степени воздействия на человека различают три пороговых значения тока:

• ощутимый — электрический ток, который при прохождении через организм вызывает ощутимое раздражение (минимальная величина, которую начинает ощущать человек при переменном токе с частотой 50 Гц, составляет 0,6–1,5 мА);
• неотпускающий — ток, при котором непреодолимые судорожные сокращения мышц руки, ноги или других частей тела не позволяют пострадавшему самостоятельно оторваться от токоведущих частей (10,0–15,0 мА);
• фибрилляционный — ток, вызывающий при прохождении через организм фибрилляцию сердца — быстрые хаотические и разновременные сокращения волокон сердечной мышцы, приводящие к его остановке (90,0–100,0 мА). Через несколько секунд происходит остановка дыхания. Чаще всего cмepтельные исходы наступают от напряжения 220 В и ниже. Именно низкое напряжение заставляет беспорядочно сокращаться сердечные волокна и приводит к моментальному сбою в работе желудочков сердца.

Путь, по которому электрический ток проходит через тело человека, во многом определяет степень поражения организма. Возможны следующие варианты направлений движения тока по телу человека:

• человек обеими руками дотрагивается до токоведущих проводов (частей оборудования), в этом случае возникает направление движения тока от одной руки к другой, т. е. “рука-рука”, эта петля встречается чаще всего;
• при касании одной рукой к источнику путь тока замыкается через обе ноги на землю “рука-ноги”;
• при пробое изоляции токоведущих частей оборудования на корпус под напряжением оказываются руки работающего, вместе с тем стекание тока с корпуса оборудования на землю приводит к тому, что и ноги оказываются под напряжением, но с другим потенциалом, так возникает путь тока “руки-ноги”;
• при стекании тока на землю от неисправного оборудования земля поблизости получает изменяющийся потенциал напряжения, и человек, наступивший обеими ногами на такую землю, оказывается под разностью потенциалов, т. е. каждая из этих ног получает разный потенциал напряжения, в результате возникает шаговое напряжение и электрическая цепь “нога-нога”, которая случается реже всего и считается наименее опасной;
• прикосновение головой к токоведущим частям может вызвать в зависимости от характера выполняемой работы путь тока на руки или на ноги — “голова-руки”, “голова-ноги”.

Все варианты различаются степенью опасности. Наиболее опасными являются варианты “голова-руки”, “голова-ноги”, “руки-ноги” (петля полная). Это объясняется тем, что в зону поражения попадают жизненно важные системы организма — головной мозг, сердце.

Продолжительность воздействия тока влияет на конечный исход поражения. Чем дольше воздействуeт электрический ток на организм, тем тяжелее последствия. Условия внешней среды, окружающей человека в ходе производственной деятельности, могут повысить опасность поражения электрическим током. Увеличивают опасность поражения током повышенная температура и влажность, металлический или другой токопроводящий пол.

Действие электрического тока на живую ткань носит разносторонний и своеобразный характер. Проходя через организм человека, электроток производит:

• термическое воздействие, характеризующееся нагревом кожи и тканей до высокой температуры вплоть до ожогов;
• электролитическое воздействие, заключающееся в разложении органической жидкости, в том числе крови, и нарушении ее физико-химического состава;
• механическое воздействие, приводящее к расслоению, разрыву тканей организма в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара из тканевой жидкости и крови (механическое действие связано с сильным сокращением мышц вплоть до их разрыва);
• биологическое действие, проявляющееся в раздражении и возбуждении живых тканей и сопровождающееся судорожными сокращениями мышц)
• световое воздействие, выражающееся в поражении слизистых оболочек глаз.

Выделяют несколько основных видов поражения, которые возникают в результате действия электрического тока на человека. Электрические травмы — местное повреждение тканей организма в результате действием электрического тока или электрической дуги, которые условно разделяют на общие (электрический удар), местные и смешанные.

Наиболее распространенной электротравмой являются электрические ожоги, примерно 60% от всех случаев поражения электрическим током. Электрические ожоги — наиболее распространенная электротравма, возникает в результате локального воздействия тока на ткани. Ожоги бывают двух видов — контактный и дуговой. Контактный ожог является следствием преобразования электрической энергии в тепловую и возникает в основном в электроустановках напряжением до 1 000 В. Электрический ожог – это как бы аварийная система, защита организма, так как обуглившиеся ткани в силу большей сопротивляемости, чем обычная кожа, не позволяют электричеству проникнуть вглубь, к жизненно важным системам и органам. Иначе говоря, благодаря ожогу ток заходит в тупик.

Когда организм и источник напряжения соприкасались неплотно, ожоги образуются на местах входа и выхода тока. Если ток проходит по телу несколько раз разными путями, возникают множественные ожоги. Множественные ожоги чаще всего случаются при напряжении до 380 В из-за того, что такое напряжение “примагничивает” человека и требуется время на отсоединение. Высоковольтный ток такой “липучестью” не обладает. Наоборот, он отбрасывает человека, но и такого короткого контакта достаточно для серьезных глубоких ожогов. При напряжении свыше 1 000 В случаются электротравмы с обширными глубокими ожогами, поскольку в этом случае температура поднимается по всему пути следования тока.

При напряжении свыше 1 000 В в результате случайных коротких замыканий может возникнуть и дуговой ожог. Дуговой ожог обусловлен воздействием электрической дуги, создающей высокую температуру. Дуговой ожог возникает при работе в электроустановках различных напряжений, часто является следствием случайных коротких замыканий в установках выше 1000 В и до 10 кВ или ошибочных операций персонала. Поражение возникает от перемены электрической дуги или загоревшейся от нее одежды.

Электрические знаки и метки — проявляются на коже человека, который подвергся действию тока, в виде пятен серого или бледно-желтого цвета. Обычно электрические знаки имеют круглую или овальную форму с углубленным в центре размером от 1 до 5 мм. Как правило, они безболезненны, затвердевают подобно мозоли, со временем омертвевший слой кожи сходит самостоятельно.

Металлизация кожи — возникает в результате проникновения в верхний слой кожи мелких частиц металла, который оплавился под действием электрической дуги. Кожа в месте поражения становится болезненной, становится жесткой, принимает темный металлический оттенок.

Электроофтальмия – возникает в результате воспаления наружной оболочки глаз под действием ультрафиолетовых лучей электрической дуги. Для защиты от светового воздействия электрического тока необходимо пользоваться защитными очками и масками с цветными стеклами.

Механические повреждения проявляются под действием тока непроизвольным судорожным сокращением мышц. Это может привести к разрыву кожи, кровеносных сосудов и нервных тканей. Такие травмы возникают при контакте с напряжением ниже 380 В, когда человек не теряет сознания и пытается самостоятельно освободиться от источника тока.

Из выше перечисленных повреждений, которые возникают в результате действия электрического тока на организм человека, наиболее опасными являются электрические удары. Электрический удар сопровождается возбуждением живых тканей организма током, который через него проходит. В этот момент возникают непроизвольные судорожные сокращения мышц.

В зависимости от того, какие последствия возникают после электрического удара, их разделяют на четыре степени воздействия:

I — судорожные сокращения мышц, человек в сознании;

II — судорожные сокращения мышц, человек без сознания, дыхание и работа сердца присутствуют;

III – отсутствие дыхания с нарушением работы сердца;

IV – клиническая cмepть, отсутствие дыхания, остановка сердца.

Опасность поражения электрическим током усугубляется тем, что:

• ток не имеет внешних признаков и как правило человек без специальных приборов не может заблаговременно обнаружить грозящую ему опасность;
• воздействия тока на человека в большинстве случаев приводит к серьезным нарушениям наиболее важных жизнедеятельных систем, таких как центральная нервная, сердечно-сосудистая и дыхательная, что увеличивает тяжесть поражения;
• переменный ток способен вызвать интенсивные судороги мышц, приводящие к не отпускающему эффекту, при котором человек самостоятельно не может освободиться от воздействия тока;
• воздействие тока вызывает у человека резкую реакцию отдергивания, а в ряде случаев и потерю сознания, что при работе на высоте может привести к травмированию в результате падения.

Воздействие электрического тока на человека

Электрический ток оказывает на человека термическое, электролитическое, биологическое и механическое воздействие.

Термическое воздействие тока проявляется ожогами отдель­ных участков тела, нагревом до высокой температуры орга­нов, что вызывает в них значительные функциональные рас­стройства.

Электролитическое воздействие в разложении различных жидкостей организма (воды, крови, лимфы) на ионы, в результатечего происходит нарушение их физико-химического состава и свойств.

Биологическое действие тока проявляется в виде раздраже­ния и возбуждения тканей организма, судорожного сокраще­ния мышц, а также нарушения внутренних биологических процессов.

Механическое воздействие приводит к расслоению, разрыву тканей организма.

Действие электрического тока на человека приводит к трав­мам или гибели людей.

Электрические травмы разделяются на общие (электрические удары) и местные электротравмы (рис. 2.26).

Наибольшую опасность представляют электрические удары.

Электрический удар — это возбуждение живых тканей про­ходящим через человека электрическим током, сопровождаю­щееся судорожными сокращениями мышц; в зависимости от исхода воздействия тока различают четыре степени электриче­ских ударов:

I — судорожное сокращение мышц без потери сознания;

II — судорожное сокращение мышц с потерей сознания, но с сохранившимися дыханием и работой сердца;

III — потеря сознания и нарушение сердечной деятельности или дыхания (или того и другого вместе);

IV — клиническая cмepть, т. е. отсутствие дыхания и крово­обращения.

Кроме остановки сердца и прекращения дыхания причиной cмepти может быть электрический шок — тяжелая нервно-реф­лекторная реакция организма на сильное раздражение электрическим током. Шоковое состояние длится от нескольких десят­ков минут до суток, после чего может наступить гибель или выздоровление в результате интенсивных лечебных мероприятий.

Рис. 2.26. Классификация электрических травм

Местные электротравмы — это местные нарушения целостно­сти тканей организма. К местным электротравмам относятся:

— электрический ожог — бывает токовым и дуговым; токовый ожог связан с прохождением тока через тело человека и яв­ляется следствием преобразования электрической энергии в тепловую (как правило, возникает при относительно не­высоких напряжениях электрической сети); при высоких напряжениях электрической сети между проводником тока и телом человека может образоваться электрическая дуга, возникает более тяжелый ожог — дуговой, т. к. электриче­ская дуга обладает очень большой температурой — свы­ше 3500 °С;

— электрические знаки — пятна серого или бледно-желтого цвета на поверхности кожи человека, образующиеся в мес­те контакта с проводником тока; как правило, знаки име­ют круглую или овальную форму с размерами 1-5 мм; эта травма не представляет серьезной опасности и достаточно
быстро проходит;

— металлизация кожи — проникновение в верхние слои кожи мельчайших частичек металла, расплавившегося под действием электрической дуги; в зависимости от места поражения травма может быть очень болезненной, с тече­нием времени пораженная кожа сходит; поражение же глаз может закончиться ухудшением или даже потерей зрения;

— электроофтальмия — воспаление наружных оболочек глаз под действием потока ультрафиолетовых лучей, испускае­мых электрической дугой; по этой причине нельзя смот­реть на сварочную электродугу; травма сопровождается сильной болью и резью в глазах, временной потерей зрения, при сильном поражении лечение может быть слож­ным и длительным; на электрическую дугу без специальных защитных очков или масок смотреть нельзя;

— механические повреждения возникают в результате резких судорожных сокращений мышц под действием проходяще­го через человека тока, при непроизвольных мышечных сокращениях могут произойти разрывы кожи, кровенос­ных сосудов, а также вывихи суставов, разрывы связок идаже переломы костей; кроме того, при испуге и шоке че­ловек может упасть с высоты и получить травму.

Как видим, электрический ток очень опасен и обращение с ним требует большой осторожности и знания мер обеспечения электробезопасности.

Параметры, определяющие тяжесть поражения электриче­ским током (рис. 2.27). Основными факторами, определяющими степень поражения электрическим током, являются: сила тока, протекающего через человека, частота тока, время воздействия и путь протекания тока через тело человека.

Сила тока. Протекание через организм переменного тока промышленной частоты (50 Гц), широко используемого в про­мышленности и в быту, человек начинает ощущать при силе тока 0,6. 1,5 мА (мА — миллиампер равен 0,001 А). Этот ток на­зывают пороговым ощутимым током.

Большие токи вызывают у человека болезненные ощущения, которые с увеличением тока усиливаются. Например, при токе 3. 5 мА раздражающее действие тока ощущается всей кистью, при 8. 10 мА — резкая боль охватывает всю руку и сопровожда­ется судорожными сокращениями мышц кисти и предплечья.

При 10. 15 мА судороги мышц руки становятся настолько сильными, что человек не может их преодолеть и освободиться от проводника тока. Такой ток называется пороговым неотпускающим током.

При токе величиной 25. 50 мА происходят нарушения в ра­боте легких и сердца, при длительном воздействии такого тока может произойти остановка сердца и прекращение дыхания.

Рис. 2.27. Параметры, определяющие тяжесть поражения электрическим током

Начиная с величины 100 мА протекание тока через человека вызывает фибрилляцию сердца — судорожные неритмичные со­кращения сердца; сердце перестает работать как насос, перекачи­вающий кровь. Такой ток называется пороговым фибрилляционным током. Ток более 5А вызывает немедленную остановку сердца, минуя состояние фибрилляции.

Частота тока. Наиболее опасен ток промышленной часто­ты — 50 Гц. Постоянный ток и ток больших частот менее опа­сен, и пороговые значения для него больше.

Так, для постоян­ного тока:

— пороговый ощутимый ток — 5. 7 мА;

— пороговый неотпускающий ток — 50. 80 мА;

— фибрилляционный ток — 300 мА.

Путь протекания тока. Опасность поражения электрическим током зависит от пути протекания тока через тело человека, так как путь определяет долю общего тока, которая проходит через сердце. Наиболее опасен путь «правая рука—ноги» (как раз пра­вой рукой чаще всего работает человек). Затем по степени сни­жения опасности идут: «левая рука—ноги», «рука—рука», «но­ги—ноги». На рис. 2.28 изображены возможные пути протекания тока через человека.

Рис. 2.28. Характерные пути тока в теле человека: 1 — рука-рука; 2 — правая рука-ноги; 3 — левая рука-ноги; 4 — правая рука-правая нога; 5 — правая рука-левая нога; 6 — левая рука-левая нога; 7 — левая рука-правая нога; 8 — обе руки-обе ноги; 9 — нога-нога; 10 — голова-руки; 11 — голова-ноги; 12 — голова-правая рука: 13 — голова-левая рука; 14 — голова-правая нога; 15 — голова-левая нога

Время воздействия электрического тока. Чем продолжитель­нее протекает ток через человека, тем он опаснее. При протекании электрического тока через человека в месте контакта с про­водником верхний слой кожи (эпидермис) быстро разрушается, электрическое сопротивление тела уменьшается, ток возрастает, и отрицательное действие электротока усугубляется. Кроме того, с течением времени растут (накапливаются) отрицательные по­следствия воздействия тока на организм.

Определяющую роль в поражающем действии тока играет ве­личина силы электрического тока, протекающего через организм человека. Электрический ток возникает тогда, когда создается замкнутая электрическая цепь, в которую оказывается включен­ным человек. По закону Ома сила электрического тока /равна электрическому напряжению U, деленному на сопротивление электрической цепи R: 1= U/R.

Таким образом, чем больше напряжение, тем больше и опас­нее электрический ток. Чем больше электрическое сопротивле­ние цепи, тем меньше ток и опасность поражения человека.

Электрическое сопротивление цепи равно сумме сопротивле­ний всех участков, составляющих цепь (проводников, пола, обу­ви и др.). В общее электрическое сопротивление обязательно входит и сопротивление тела человека.

Электрическое сопротивление тела человека при сухой, чис­той и неповрежденной коже может изменяться в довольно ши­роких пределах — от 3 до 100 кОм (1 кОм = 1000 Ом), а иногда и больше. Основной вклад в электрическое сопротивление челове­ка вносит наружный слой кожи — эпидермис, состоящий из ороговевших клеток. Сопротивление внутренних тканей тела не­большое — всего лишь 300. 500 Ом.

Поэтому при нежной, влаж­ной и потной коже или повреждении эпидермиса (ссадины, раны) электрическое сопротивление тела может быть очень не­большим. Человек с такой кожей наиболее уязвим для электри­ческого тока. У девушек более нежная кожа и тонкий слой эпи­дермиса, нежели у юношей; у мужчин, имеющих мозолистые руки, электрическое сопротивление тела может достигать очень больших величин, и опасность их поражения электротоком сни­жается. В расчетах на электробезопасность обычно принимают величину сопротивления тела человека, равную 1000 Ом.

Электрическое сопротивление изоляции проводников тока, если она не повреждена, составляет, как правило, 100 и более килоом.

Электрическое сопротивление обуви и основания (пола) зависит от материала, из которого сделано основание и подошва обуви, и их состояния — сухие или мокрые (влажные). Например, сухая подошва из кожи имеет сопротивление примерно 100 кОм, влажная подошва — 0,5 кОм; из резины соответственно 500 и 1,5 кОм. Сухой асфальтовый пол имеет сопротивление около 2000 кОм, мокрый — 0,8 кОм; бетонный соответственно 2000 и 0,1 кОм; деревянный — 30 и 0,3 кОм; земляной — 20 и 0,3 кОм; из керамической плитки — 25 и 0,3 кОм. Как видим, при влаж­ных или мокрых основаниях и обуви значительно возрастает электроопасность.

Поэтому при пользовании электричеством в сырую погоду, осо­бенно на воде, необходимо соблюдать особую осторожность и при­нимать повышенные меры обеспечения электробезопасности.

Для освещения, бытовых электроприборов, большого коли­чества приборов и оборудования на производстве, как правило, используется напряжение 220 В. Существуют электросети на 380, 660 и более вольт; во многих технических устройствах при­меняются напряжения в десятки и сотни тысяч вольт. Такие технические устройства представляют исключительно высокую опасность. Но и значительно меньшие напряжения (220, 36 и даже 12 В) могут быть опасными в зависимости от условий и электрического сопротивления цепи R..

Значительное влияние на исход поражения при электротравмах оказывают индивидуальные особенности человека.

Характер воздействия тока ( табл. ) зависит от массы человека и его фи­зического состояния. Здоровые и физически крепкие люди легче переносят электрические удары. Повышенная восприимчивость к электрическому току отмечена у лиц, страдающих болезнями кожи, сердечно-сосудистой системы, органов внутренней секре­ции, нервными и др.

Табл. Характер воздействия тока

Важно знать родителям о здоровье:

Фитомуцил: инструкция по применению, аналоги и отзывы Фитомуцил для кишечника Состав Форма выпуска Показания к употрeблению Для похудения: особенности.

24 08 2023 22:41:51

FitoSpray для похудения ( Фитоспрей) FitoSpray — спрей для похудения Многие мечтают похудеть, стать стройными, обрести фигуру мечты. Неправильное питание.

23 08 2023 22:36:38

Фитостеролы в продуктах питания Фитостерины Существует много питательных веществ, которые, как утверждают исследователи, могут положительно повлиять на.

22 08 2023 19:46:51

Фитотерапевт Фитотерапевт Я, Ирина Гудаева — травница, массажист, ведущая семинаров по созданию натуральной косметики и курса « Практическое травоведение».

21 08 2023 11:45:30

Fitvid Брекеты: минусы, трудности, проблемы Брекет-системы помогли избавиться от комплексов миллионам людей. Это действительно эффективный инструмент.

20 08 2023 2:17:24

Физалис: полезные и лечебные свойства, как употрeблять в пищу, противопоказания Физалис – многолетнее травянистое растение семейства Пасленовых, которое в.

19 08 2023 5:40:40

Флуоксетин: инструкция по применению, цена, отзывы, аналоги Флуоксетин: инструкция по применению, отзывы, аналоги Флуоксетин повышает настроение и снимает.

18 08 2023 23:13:54

Фониатр Фониатрия – один из разделов медицины. Фониатры изучают патологии голоса, методы их лечения, профилактики, а также способы коррекции.

17 08 2023 14:52:19

Форель Форель относится к отряду лососеобразных, семейству лососевых. Ее тело удлинено, немного сжато с боков, покрыто мелкой чешуей. Замечательной.

16 08 2023 21:40:33

Формирователи десны в стоматологии: в человеке абсолютно всё должно быть прекрасно И Н Д И В И Д У А Л Ь Н Ы Е Ф О Р М И Р О В А Т Е Л И Д Е С Н Ы В С О В Р Е М Е Н Н О Й С Т О М А Т О Л О Г И И В статье.

15 08 2023 23:43:19

Боли в пояснице при беременности. Почему болит поясница при беременности Если при беременности болит поясница | Причины, что делать Приветствую дорогих.

14 08 2023 17:10:55

Формула идеального веса Калькулятор нормы веса Вес 65 кг относится к категории Норма для взрослого человека с ростом 170 см . Эта оценка основана на.

13 08 2023 7:11:58

Формулы расчета идеального веса Фoрмулa «идeальнoго вeса» То, что ожирение шагает семимильными шагами по планете – это факт. И, несмотря на то, что.

12 08 2023 4:25:28

Фосфатида аммонийные соли Аммонийные соли фосфатидиловой кислоты ( Е442) Е442 – это пищевая добавка, которую относят к категории эмульгаторов. Вещество.

11 08 2023 19:59:20

Фототерапия новорожденных Фототерапия новорожденных Применение фототерапии для новорожденных С момента своего рождения организм ребенка начинает адаптацию.

10 08 2023 10:27:32

Фототерапия новорожденных при желтухе Фототерапия новорожденных После появления ребенка на свет его организм адаптируется к совершенно иным условиям.

09 08 2023 12:37:17

Французская диета Французская диета Эффективность: до 8 кг за 14 дней Сроки: 2 недели Стоимость продуктов: 4000 рублей на 14 дней Общие правила.

08 08 2023 21:45:36

Фрукт Кумкват — что это такое? Фрукт Кумкват — что это такое? Впервые упоминают необычный для европейцев фрукт китайские летописи 11 века. Португальские.

07 08 2023 8:34:20

Фрукт лонган: калорийность, химический состав, польза и вред Лонган: польза и вред Польза и вред лонгана определяются его химическим составом и влиянием.

06 08 2023 11:13:29

Фруктовая диета Фруктовая диета Эффективность: 2-5 кг за 7 дней Сроки: 3-7 дней Стоимость продуктов: 840-1080 рублей в неделю Общие правила Фруктовая.

05 08 2023 14:14:29

Фруктовые салаты для похудения рецепты: вкусно и полезно « Фруктoвые сaлaты» для снижения вeса О пользе фруктов для организма, как и о пользе фруктовых.

04 08 2023 0:36:50

Боли в промежности при беременности: причины на разных сроках и профилактика Почему болит промежность при беременности? Каждая женщина является.

03 08 2023 19:26:28

Фруктоза при диабете Можно ли фруктозу при сахарном диабете? Для многих диабет является той проблемой, которая вносит в жизнь ряд ограничений. Так, к.

02 08 2023 22:51:12

Фрукт питахайя (питайя, драгонфрут): вкус, полезные свойства, как едят Питахайя (питайя, драгон фрукт): польза и вред, на что похож вкус Питайя –.

01 08 2023 6:42:57

Фрукт рамбутан: как есть, описание, польза и вред Рамбутан — описание, польза и вред фрукта, состав, калорийность. Как вырастить рамбутан дома и как.

31 07 2023 15:37:11

Фрукт свити – польза и вред Свити — что это за фрукт? Что такое свити? Продолжаем разбирать цитрусовые, но как всегда идем не по верхам, а копаем глубже и.

30 07 2023 3:34:48

Фрукты и ягоды Разница между фруктом и ягодой Фрукты и ягоды любят практически все. Ведь они такие вкусные и полезные! Мы любуемся лежащими на столе.

29 07 2023 17:17:35

Фрукты при диабете 2 типа: какие можно? 42506 0 08.05.2017 Какие фрукты можно при диабете 2 типа Диабетики 2 типа вынуждены ограничивать свой рацион.

28 07 2023 9:22:37

Фтизиатр Врачи фтизиатры Москвы Фтизиатр — это дипломированный специалист в области фтизиатрии. Он специализируется на профилактике, диагностике, лечении.

27 07 2023 13:36:43

Фтор в организме человека Фтор в организме человека Дневная норма потрeбления Мужчины старше 60 лет Женщины старше 60 лет Беременные (2-я половина).

26 07 2023 1:35:35

Фуагра что это такое? 4 рецепта в домашних условиях Фуагра что это такое? 4 рецепта в домашних условиях Слово «фуа-гра» у многих из нас на слуху, и наряду.

25 07 2023 2:43:35

Фукоксантин. Разоблачение жульничества о потере веса Фукоксантин для похудения: можно ли купить в аптеках, отзывы а Б А Де Поговорим про фукоксантин. Что.

24 07 2023 21:25:43

Боли в спине после рождения ребёнка Почему после родов болит спина У мамочек нередко болит спина после родов. Причем, дискомфорт может длиться довольно.

23 07 2023 9:42:13

Фунчоза: польза и вред Фунчоза: польза и возможный вред Увлечение восточной кухней год от года растет. Принято считать, что такой рацион полезен для.

22 07 2023 13:57:58

Фундук В рационе здорового человека обязательно присутствуют орехи в различных вариациях. Среди них выгодно выделяется фундук. Высокая пищевая ценность и.

21 07 2023 18:52:13

Функции ненасыщенных жирных кислот в питании человека Полезные жиры и жирные кислоты Сейчас уже никто не сомневается в том, что полностью убирать жиры из.

20 07 2023 7:21:49

Функциональные упражнения с петлями TRX (программы тренировок) Петли TRX — лучшие упражнения и программы тренировок Total Body Resistance Exercise или.

19 07 2023 13:49:33

Фуросемид таблетки инструкция по применению Инструкция по применению: Цены в интернет-аптеках: Фуросемид – синтетическое диуретическое лекарственное.

18 07 2023 11:55:34

Галактоза Галактоза – это представитель класса простых молочных сахаров. В человеческий организм поступает преимущественно в составе молока.

17 07 2023 17:53:42

Галанга С древних времен растения играют важную роль в жизни человека, в том числе и для поддержания здоровья. Некоторые травы известны как лучшие.

16 07 2023 20:41:23

Галега лекарственная Галега лекарственная (Galega officinalis) Син: козлятник лекарственный, козлятник аптечный, козья рута, французская сирень, солодянка.

15 07 2023 20:35:53

Галина Гроссман: биография и методика похудения Как похудеть? Как похудеть с доктором Галиной Гроссманн Самая здоровая методика похудения. Уже более 10 000.

14 07 2023 14:36:44

Гарциния форте — отзывы худеющих, инструкция по применению и цена в аптеках Гарциния форте Гарциния форте: инструкция по применению и отзывы Латинское.

13 07 2023 0:45:30

Боли в суставах при беременности Боли в суставах при беременности В период беременности у женщины могут возникать различные боли в самых разных местах.

12 07 2023 11:31:27

Гастрит и изжога Лучшие лекарства от изжоги и гастрита Многие пациенты с гастритом и другими заболеваниями Ж К Т страдают от изжоги. Данный симптом может.

11 07 2023 23:21:14

Гастрит при беременности — симптомы, лечение. Обострение гастрита во время беременности Гастрит при беременности Воспаление внутренней слизистой оболочки.

10 07 2023 17:48:24

Где купить и как правильно применять хлорку для дезинфекции Раствор хлорной извести для дезинфекции: как приготовить? Хлорная известь или, по-народному.

09 07 2023 17:26:49

Где находится ключица у человека на фото? Ключица человека: анатомия, строение, функции Ключица – это единственное костное образование в теле человека.

Тема 12. Действие электрического тока на организм человека, анализ условий электробезопасности

Электробезопасность — это система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги и статического электричества с целью сокра­щения электротравматизма до приемлемого уровня риска и ниже.

Отличительной особенностью электрического тока от других производственных опасностей и вредностей (кроме радиации) яв­ляется то, что человек не в состоянии обнаружить электрическое напряжение дистанционно своими органами чувств.

В большинстве стран мира статистика несчастных случаев по причинам электропоражения показывает, что общее число травм, вызванных электрическим током с потерей трудоспособно­сти, невелико и составляет приблизительно 0,5-1% (в энерге­тике— 3-3,5%) от общей численности несчастных случаев на производстве. Однако со смертельным исходом такие случаи на производ­стве составляют 30-40%, а в энергетике до 60% . Согласно статистике, 75-80% смертельных поражений элек­трическим током происходит в установках до 1000 В.

Электрический ток протекает через тело человека, если между двумя его точками имеется разность потенциалов. Напряжение между двумя точками цепи тока, которых одновременно касается человек, называется напряжением прикосновения

Действие электрического тока на организм человека

Проходя через организм, электрический ток вызывает тер­мическое, электролитическое и биологическое действие.

Термическое действиевыражается в ожогах отдельных уча­стков тела, нагреве кровеносных сосудов и нервных волокон.

Электролитическое действиевыражается в разложении кро­ви и других органических жидкостей, вызывая значительные на­рушения их физико-химических составов.

Биологическое действиепроявляется в раздражении и воз­буждении живых тканой организма, что может сопровождаться непроизвольным судорожным сокращением мышц, в том числе мышц сердца и легких. В результате могут возникнуть различные нарушения в организме, в том числе нарушение и даже полное прекращение деятельности органов дыхания и кровообращения.

Раздражающее действие тока на ткани может быть прямым, когда ток проходит непосредственно по этим тканям, и рефлек­торным, то есть через центральную нервную систему, когда путь тока лежит вне этих органов.

Все многообразие действия электрического тока приводит к двум видам поражения: электрическим травмам и электриче­ским ударам.

Электрические травмы— это четко выраженные местные повреждения тканей организма, вызванные воздействием элек­трического тока или электрической дуги (электрические ожоги, электрические знаки, металлизация кожи, механические повреж­дения).

Электрический удар— это возбуждение живых тканей ор­ганизма проходящим через него электрическим током, сопровож­дающееся непроизвольным судорожным сокращением мышц.

Различают четыре степени электрических ударов:

Iстепень — судорожное сокращение мышц без потери соз­нания;

IIстепень — судорожное сокращение мышц с потерей соз­нания, но с сохранившимся дыханием и работой сердца;

IIIстепень — потеря сознания и нарушение сердечной дея­тельности или дыхания (либо того и другого вместе);

IVстепень — клиническая смерть, то есть отсутствие дыха­ния и кровообращения.

Клиническая («мнимая») смерть— это переходный процесс от жизни к смерти, наступающий с момента прекращения дея­тельности сердца и легких. Длительность клинической смерти определяется временем с момента прекращения сердечной дея­тельности и дыхания до начала гибели клеток коры головного мозга (4-5 мин., а при гибели здорового человека от случайных причин — 7-8 мин.).Биологическая (истинная) смерть— это не­обратимое явление, характеризующееся прекращением биологиче­ских процессов в клетках и тканях организма и распадом белко­вых структур. Биологическая смерть наступает по истечении периода клинической смерти.

Таким образом, причинами смерти от электрического токамогут быть прекращение работы сердца, прекращение дыхания и электрический шок.

Остановка сердца или его фибрилляция, то есть хаотические быстрые и разновременные сокращения волокон (фибрилл) сер­дечной мышцы, при которых сердце перестает работать как насос, в результате чего в организме прекращается кровообращение, может наступить при прямом или рефлекторном действии элек­трического тока.

Прекращение дыхания как первопричина смерти от элек­трического тока вызывается непосредственным или рефлекторным воздействием тока на мышцы грудной клетки, участвующие в процессе дыхания (в результате — асфиксия или удушье по причине недостатка кислорода и избытка углекислоты в организ­ме).

Виды поражений электрических травм:

— электрические ожоги –

Электрические ожоги возникают при термическом действии электрического тока. Наиболее опасными являются ожоги, :возникающие в результате воздействия электрической дуги, такKaк ее температура может превышать 3000°С.

Электрометаллизация кожи— проникновение в кожу под дей­ствием электрического тока мельчайших частиц металла. В результате кожа становится электропроводной, т. е. сопротивление ее резко падает.

Электрические знаки — пятна серого или бледно-желтого цве­та, возникающие при плотном контакте с токоведущей частью (пс которой в рабочем состоянии протекает электрический ток). При­рода электрических знаков еще недостаточно изучена.

Электроофтальмия— поражение наружных оболочек глаз вследствие воздействия ультрафиолетового излучения электриче­ской дуги.

Электрические удары — общее поражение организма человека, характеризующееся судорожными сокращениямимышц, наруше­нием нервной и сердечно-сосудистой систем человека. Нередко электрические удары приводят к смертельным исходам.

Механические повреждения(разрывы тканей, переломы) про­исходят при судорожном сокращении мышц, а также в результате падений при воздействии электрического тока.

Характер поражения электрическим током и его последствия зависят от значения и рода тока, пути его прохождения, длитель­ности воздействия, индивидуальных физиологических особенностей человека и его состояния в момент поражения.

Электрический шок— это тяжелая нервно-рефлекторная реакция организма в ответ на сильное электрическое раздраже­ние, сопровождающаяся опасными расстройствами кровообраще­ния, дыхания, обмена веществ и т.п. Такое состояние может про­должаться от нескольких минут до суток.

В основном значение и род тока определяют характер пора­жения. В электроустановках до 500 В переменный ток промыш­ленной частоты (50 Гц) более опасен для человека, чем постоян­ный. Это связано со сложными биологическими процессами, про­исходящими в клетках организма человека. С увеличением часто­ты тока опасность поражения уменьшается. При частоте порядка нескольких сотен килогерц электрические удары не наблюдаются. Токи в зависимости от значения по своему воздействию на организм человека делятся на ощутимые, неотпускающиеифибрилляционные.Ощутимые токи— токи, вызывающие при прохож­дении через организм ощутимые раздражения. Человек начинает ощущать воздействие переменного тока (50 Гц) при значениях от 0,5 до 1,5 мА и постоянного тока — от 5 до 7 мА. В пределах этих значений наблюдаются легкое дрожание пальцев, покалыва­ние, нагревание кожи (при постоянном токе). Такие токи назы­ваютпороговыми ощутимыми токами.

Неотпускающие токивызывают судорожное сокращение мышц руки. Наименьшее значение тока, при котором человек не может самостоятельно оторвать руки от токоведущих частей, называетсяпороговым неотпускающим током. Для переменного тока это зна­чение лежит в пределах от 10 до 15 мА, для постоянного тока — т 50 до 80 мА. При дальнейшем увеличении тока начинается по­ражение сердечно-сосудистой системы. Затрудняется, а затем останавливается дыхание, изменяется работа сердца.

фибрилляционные токивызывают фибрилляцию сердца — тре­петание или аритмичное сокращение и расслабление сердечной мышцы. В результате фибрилляции кровь из сердца не поступает в жизненно важные органы и в первую очередь нарушается крово­снабжение мозга. Человеческий мозг, лишенный кровоснабжения, живет в течение 5 — 8 минут, а затем погибает, поэтому в данном случае очень важно быстро и своевременно оказать первую по­мощь пострадавшему. Значения фибрилляционных токов колеб­лются от 80 до 5000 мА

Факторы, влияющие на исход поражения Эл. током

Исход воздействия электрического тока на организм челове­ка зависит от ряда факторов, основными из которых являются: электрическое сопротивление тела человека; величина электрического тока; длительность его воздействия на организм; величина напряжения, воздействующего на организм; род и частота тока; путь протекания тока в теле; психофизиологическое состояние организма, его индивидуальные свойства; состояние и характери­стика окружающей среды (температура воздуха, влажность, зага­зованность и запыленность воздуха) и др.

Сила тока I.Токи:

0,6 – 1,5 mA: возникает ощущение (перемен), не ощущается (постоян)

5 — 7mA: судорогив руках (перемен), возникает ощущение (постоян)

20-25mA: пороговый, не отпускающий — руки парализуются, оторвать невозможно от оборудования, замедление дыхания (перемен), незначительное сокращение мышц (постоян)

50 — 80mA:фибрилляционный — аритмичное сокращение или расслабление сердечных мышц

Кто должен на ВЛ выполнять проверку отсутствия напряжения?

На ВЛ проверку отсутствия напряжения должны выполнять два работника: на ВЛ напряжением выше 1000 В — работники, имеющие группы IV и III, на ВЛ напряжением до 1000 В — работники, имеющие группу III.

Какой фактор действует отрицательно на организм человека в электроустановках всех напряжений?

В электроустановках всех напряжений должна быть обеспечена защита работающих от биологически активного магнитного поля, способного оказывать отрицательное воздействие на организм человека

Где необходимо устанавливать заземление при выполнении работы с опор на проводах ВЛ в пролете пересечения с другой ВЛ, находящейся под напряжением?

При работе с опор на проводах отключенной цепи многоцепной ВЛ, остальные цепи которой находятся под напряжением, заземление необходимо устанавливать на каждой опоре, на которой ведутся работы.

Билет №4.

Кто привлекается к ответственности за нарушение правил по охране труда при эксплуатации электроустановок?

Лица, виновные в нарушении требований Правил, привлекаются к ответственности в установленном порядке

Кто может осуществлять единоличный осмотр электроустановок?

Единоличный осмотр электроустановки, электротехнической части технологического оборудования имеет право выполнять работник из числа оперативного персонала, имеющий группу не ниже III, обслуживающий данную электроустановку в рабочее время или находящийся на дежурстве, либо работник из числа административно-технического персонала (руководители и специалисты, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках (далее — административно-технический персонал), имеющий группу V, — для электроустановок напряжением выше 1000 В и работник, имеющий группу IV, — для электроустановок напряжением до 1000 В. Право единоличного осмотра предоставляется на основании ОРД организации (обособленного подразделения).

Что запрещается в электроустановках выше 1000В при осмотре?

При осмотре электроустановок напряжением выше 1000 В не допускается входить в помещения, камеры, не оборудованные ограждениями или барьерами, препятствующими приближению к токоведущим частям на расстояния менее указанных в таблице N 1. Не допускается проникать за ограждения и барьеры электроустановок.

Таблица N 1

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
