Описание и выбор сверлильно-присадочных станков

Сверлильно-присадочный станок – особый вид оборудования, востребованный в деревообрабатывающей промышленности. Агрегат такого типа используется для формирования отверстий в элементах корпусной мебели.

Устройство

Конструкция сверлильно-присадочного станка напоминает по своему строению многошпиндельную установку, которой раньше пользовались для сверления рамок в древесине. Ранее подобное оборудование было способно высверлить максимум до 5 отверстий. Усовершенствованные модели могут одновременно формировать до 27 выемок в детали.

Главный элемент конструкции станка сверлильно-посадочного типа – станина. Другие комплектующие:

• головка;
• упор – прижимное устройство;
• пневматические цилиндры.

Производители устанавливают разные виды сверлильных головок: от неподвижных до многопрофильных, которые, в свою очередь, способны располагаться как в вертикальной, так и в горизонтальной плоскости. Некоторые модели оснащают головками, которые располагаются под углом.

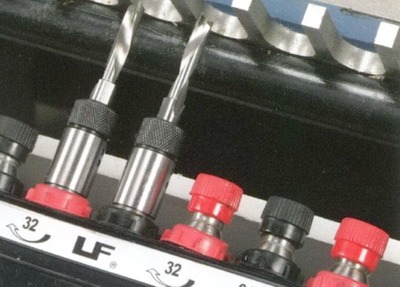

Вне зависимости от вида и места расположения сверлильная головка представляет рейку, в которой предусмотрены отверстия. Внутри них установлены цанги, положение которых фиксируют подшипники. В цанги впоследствии устанавливают:

• сверла;
• развертки;
• зенковки.

С задней стороны цанги расположен привод. Передача бывает ременной, шестеренчатой или цепной. Ввод устройства в работу обеспечивает предусмотренный электродвигатель.

За правильное положение заготовки отвечает рабочий стол, который также выступает частью конструкции сверлильно-присадочного оборудования. Стол дополнительно оснащен сеткой или линейкой.

Последний элемент конструкции – блок управления, посредством которого удается отрегулировать скорость вращения сверла.

Промышленные образцы станков представляют габаритные установки со скоростью вращения элемента в 2700 оборотов в минуту. В частных мастерских стоят агрегаты с меньшим показателем.

Назначение

Сверлильно-присадочные станки впервые создали, когда производство стало работать с плитовыми материалами. Ранее элементы мебельной конструкции соединялись с помощью пазов и шипов, однако впоследствии, когда в обиход вошли плиты ЛДСП, подобное соединение стало невозможным.

Любая мебель представляет габаритную конструкцию, для сборки которой в элементах необходимо предусмотреть большое количество отверстий или петель. При этом важно позаботиться об их качестве и расположении друг относительно друга, чтобы детали можно было без труда соединить.

Результатом изменений на производстве стало появление сверлильно-присадочных станков. Установки отлично справлялись с поставленной задачей, оперативно формируя в элементах будущей мебели необходимое количество отверстий высокого качества.

Обзор видов

Производители регулярно обновляют и расширяют линейку сверлильно-присадочного оборудования. Все агрегаты можно классифицировать по ряду параметров на несколько групп.

По принципу работы

Выделяют несколько классификаций станочного оборудования. Если рассматривать виды станков по количеству шпинделей, то они бывают:

• с одним шпинделем;
• с большим количеством шпинделей.

По принципу работы агрегаты делят на 4 вида.

1. Ручные. Подобные устройства включаются в работу только после того, как будет задействована головка. Для этого необходимо приложить усилие.
2. Электрические. В конструкции таких моделей предусмотрен электродвигатель. Он запускает агрегат в работу и отвечает за надежное выполнение задачи.
3. Гидравлические. Здесь производители используют гидроцилиндр, который отличается долгим сроком службы и высоким коэффициентом полезного действия.
4. Пневматические. Молодая группа станков, работа которых зависит от пневматического привода.

Интересно, что вне зависимости от вида принцип работы у установок одинаковый, и все используются для формирования отверстий в изделиях из деревянных плит.

По типу обработки заготовки

Дополнительная классификация подразумевает деление станков по способу обработки заготовки. Производителями выделяются 3 основные группы:

• позиционные;
• проходные;
• с ЧПУ.

Самым простым станком является проходной. Такие установки подойдут для использования в домашних условиях. Позиционные станки можно назвать универсальными, а модели с ЧПУ больше подходят для применения на производстве, где планируется обработка больших объемов.

Популярные модели

Рынок станочного оборудования представлен широким ассортиментом сверлильно-посадочных станков, из-за чего покупатель часто теряется и не может с первого раза выбрать подходящую модель. Стоит представить топ-5 лучших станков для работы как на предприятии, так и в частной мастерской.

SCM Advance 21

Лидер рейтинга – многошпиндельный станок, выпущенный производителем из Италии. Предназначен для формирования отверстий среднего диаметра – до 40 мм. В основном установку используют для обработки плоских и торцевых элементов мебельных конструкций. Плюсы:

• многофункциональность;
• система аспирации;
• точная регулировка параметров;
• большое число шпинделей.

Последнее обеспечивает возможность работы с большими объемами. Общее количество шпинделей в группе составляет 21 штуку.

Griggio GF 21N

Станок из Италии, востребованный владельцами частных мастерских, которые занимаются обработкой древесных изделий и сборкой мебели. Конструкция модели оснащена 21 шпинделем, что позволяет работать с большими объемами и добиваться высокой точности формирования отверстий. Другие плюсы:

• фиксация заготовок по бокам;
• регулировка скорости вращения;
• долгий срок службы;
• система блокировки.

Также стоит отметить, что устройством предусмотрено удаление побочных продуктов. Такое решение повысило качество работы оборудования в разы.

Filato FL-6

Сверлильный станок с электродвигателем. Простая модель из Китая, с помощью которой можно обработать все виды монтажных отверстий в древесных плитах и других элементах, используемых для сборки мебели. Плюсы установки:

• 6 суппортов;
• долгий срок службы;
• высокая точность сверления.

Станок рассчитан на длительную работу. Производителем предусмотрен непрерывный режим формирования отверстий, и предотвращен риск быстрого износа комплектующих.

Vitap ALFA 27T

Последний станок рейтинга, но при этом не менее качественный по характеристикам. Модель однотраверсного типа подходит для сверления отверстий в плоских элементах и брусках. Плюсы агрегата:

• быстросменные патроны;
• обработка больших заготовок;
• высокое качество сверления.

Конструкция предусматривает упоры для симметричного расположения детали на столе.

Комплектующие и расходные материалы

Помимо основных элементов, сверлильно-посадочный станок может содержать различные насадки и другие расходники. В основном в качестве комплектующих мастера используют:

• быстросъемные сверла;
• фрезы;
• развертки.

С их помощью удается добиться высокой точности сверления технологических отверстий мебельного фасада, а также ускорить работу оборудования. Сверлильно-посадочные станки – надежные и востребованные агрегаты, посредством дополнительного оснащения и смазки которых удается организовать конвейерное производство. Результатом такого подхода становится снижение временных затрат на обработку каждой детали будущей мебели.

Нюансы выбора

Покупка сверлильно-присадочного станка требует ответственного подхода. Главным критерием мебельного производства считают качество элементов конструкции, от соединения которых зависят комфорт и безопасность использования. Поэтому при выборе станка стоит учитывать ниже перечисленные моменты.

1. Число приводов. Если шпинделей много, то лучше отдать предпочтение моделям, оснащенным двумя двигателями. Такое решение продлевает срок службы конструкции и предотвращает быстрый износ деталей.
2. Качество комплектующих станка. Особое внимание стоит уделить шлангам и упорам, которые обеспечивают фиксацию заготовки. Важно, чтобы элементы были упругими и жесткими, в противном случае стоит посмотреть на другую модель.
3. Тип передачи. Она может быть временной, шестеренчатой или цепной. У каждого варианта свои преимущества и недостатки. Но более оптимальный вариант – станки с шестернями, выполненными из прочной стали, худший – станки с ременной передачей.
4. Функциональность. Здесь стоит посмотреть на наличие или отсутствие регулировки высоты подъема головки, с помощью которой удастся повысить качество обработки. Модели, в которых предусмотрена такая функция, наиболее популярны.
5. Характеристики. Стоит обратить внимание на потребление оборудованием электроэнергии и показатель напряжения, при котором устройство можно включать в работу. Так, модели с подключением к трехфазной сети покупать для использования в домашних условиях нецелесообразно. Лучшим решением станет компактный аппарат небольшой мощности.
6. Способ управления. Работа станков может регулироваться как вручную, так и с помощью автоматической системы. При рассмотрении этого параметра также стоит учесть возможность смены настроек и сроки калибровки оборудования. Конечно, модели с ЧПУ стоят дороже простых аналогов. Однако не всегда дома или в мастерской нужны подобные установки.
7. Гарантийные обязательства производителя. Важный параметр, который при необходимости поможет обменять станок или отправить оборудование в ремонт.

Дополнительно мастера советуют учитывать эффективность работы различных систем, повышающих качество эксплуатации оборудования, и производителей. Предпочтение стоит отдавать моделям знакомых брендов.

Советы по эксплуатации

Перед тем как приступить к работе на станке, рекомендуется предварительно изучить основы работы и устройство выбранной модели. Для начала стоит понять, что сверлильно-присадочный станок – опасное в эксплуатации оборудование. Поэтому необходимо учитывать все правила и рекомендации по работе с подобными установками.

1. Взаимодействовать с аппаратурой можно только в защитной одежде, перчатках и маске. Также стоит воспользоваться очками, чтобы в глаза не попадала стружка.
2. Перед запуском оборудования необходимо настроить основные показатели. Двигатель при этом должен быть отключен.
3. Если устройство многошпиндельное, стоит дополнительно задуматься о выборе сверл, используемых для формирования отверстий.

Учет перечисленных рекомендаций, правил и советов откроет доступ ко всем возможностям станочного оборудования и снизит риск получения травм при выполнении очередной задачи.

Присадочный станок для мебели как работать

Присадочный станок. Виды. Работа. Применение. Особенности

Присадочный станок – это сверлильное оборудование, которое позволяет провести подготовку сквозных и глухих отверстий по шаблону на элементах сборной мебели. Применение данной установки позволяет за один раз подготовить деталь к сборке. Использование подобного оборудования существенно ускоряет работу и повышает ее точность. Присадочные станки используются на всех мебельных производствах, где делается однотипная мебель большими сериями.

Что может присадочный станок

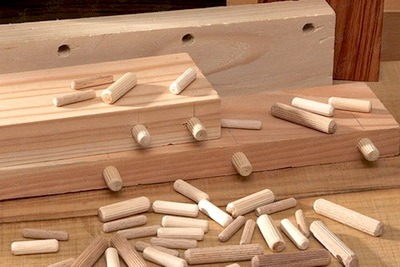

С появлением листовых прессованных материалов, таких как МДФ и ДСП, мебельная индустрия изменилась. Раньше все столы, шкафы и диваны изготавливались из массива, а угловое соединение деталей проводилось с помощью системы шип-паз. Это традиционный способ действительно очень надежный, но совершенно неприемлемый для работы с прессованными материалами. В связи с этим для их фиксации используются мебельные уголки и штыри. Для их фиксации требуется подготовка сквозных и глухих отверстий.

Станок присадочного типа в зависимости от конструкции может выполнять различные функции. Среднестатистическое оборудование позволяет провести быстрое сверление в мебели для фурнитуры или установки шипов для дальнейшей сборки. Станок обычно имеет несколько шпинделей, в которых закреплены сверла, что позволяет проводить одновременное сверление требуемого количества отверстий.

Присадочный станок является улучшенным вариантом классического сверлильного оборудования. Благодаря наличию набора шпинделей он может проводить подготовку большого количества отверстий в заготовке за один раз. Если использовать обычный сверлильный станок или дрель, то для этого понадобится больше времени, поскольку подобные установки могут сверлить только одно отверстие.

Для станка могут устанавливаться различные насадки. В первую очередь это сверла, фрезы, а также развертки. Благодаря этому проводится подготовка любых технологических отверстий, в которых нуждается мебельный фасад. Использование присадочной установки существенно ускоряет рабочий процесс, поскольку можно закрепить деталь без необходимости постоянного позиционирования сверла для каждой точки обработки. Заготовка сверлится за несколько секунд, после чего на ее место закладывается следующая деталь. Таким образом, применение подобного оборудования позволяет создать конвейерное производство с минимальными временными затратами на подготовку каждого мебельного элемента.

Данное оборудование является настраиваемым. В его шпиндели могут устанавливаться различные сверла и фрезы. Можно выставить ширину между создаваемыми отверстиями и их глубину. Таким образом, установку можно перенастроить из одного шаблона на другой. В зависимости от конструкции устройства это может занимать от нескольких минут до получаса.

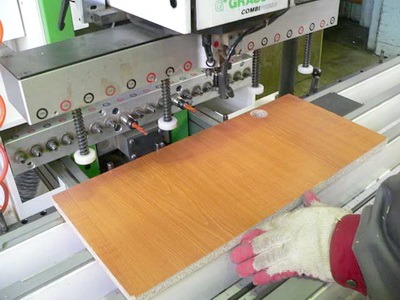

Как устроен и как действует станок

Присадочный станок по своей конструкции немного напоминает обычный сверлильный аналог. Оборудование имеет станину для укладки плоской мебельной детали из массива, МДФ или ДСП. Сверху заготовка прижимается мягкими подушечками на пневматической тяге. В нижней части станка находится головка с набором шпинделем, на которые закреплены патроны со сверлами. К ней подсоединяется один или несколько электродвигателей, которые обеспечивают вращение сверл. Если моторов несколько, то шпиндели, которые подключается к одному приводу, имеют одинаковый цвет. Это позволяет более точно распределять нагрузку между агрегатами при настройке установки.

Гидравлический механизм прижимает головку с вращающимися шпинделями к детали внизу, что обеспечивает сверление. Для того чтобы провести обработку только в тех местах где нужно, а не под всеми шпинделями, сверла устанавливаются только на те патроны, которые находятся над точками шаблона. Если сверлильные насадки установить в каждый патрон, то все шпиндели создадут по отверстию.

Отдельные станки имеют более сложную гидравлическую систему, которая позволяет не только подымать головку для сверления, но и выворачивать ее для обработки заготовок с торцов.

Нужно отметить, что перенастройка такого станка занимает время. Сначала прогоняются все заготовки, на которых необходимо провести подготовку отверстий на фасадной части, а после этого оборудование перестраивается, и детали устанавливаются заново, но уже для обработки торцевой части.

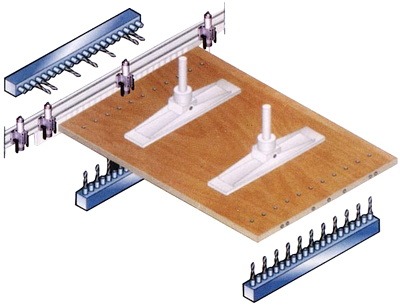

Более дорогостоящее оборудование, которое применяется на больших промышленных предприятиях занимающихся производством мебели, имеет две или несколько головок. Это позволяет провести высверливание всех отверстий за один раз. К примеру, если станок имеет только одну головку, то сначала заготовка устанавливается одной стороной, после чего выворачивается, чтобы обработать второй край.

Количество шпинделей

Самый простой присадочный станок имеет один шпиндель. Сейчас они практически не встречаются в производстве, поскольку по своему функционалу почти полностью соответствуют обычному сверлильному станку. В связи с их низкой производительностью, покупка такого оборудования нецелесообразна, поскольку по своему функционалу его может заменить даже обычная дрель со специальной направляющей.

Подавляющее большинство станков с многошпиндельными головками имеют шпиндели в количестве от 21 до 27 штук. Стандартное расстояние между ними составляет 3,2 см. При вращении они развивают скорость в 2700 оборотов в минуту. Непосредственно сама ширина траверсы головки при 21 шпинделе составляет 64 см, а при 27 – 83,2 см.

Разновидности конструкции станков

Кроме различия по количеству головок и шпинделей оборудование отличается и по особенности обработки деталей.

Существует 3 разновидности станков:

Позиционные

Позиционный присадочный станок — это классическая конструкция, которая встречается практически на любом мебельном предприятии. Она является самой дешевой, поэтому пользуется популярностью. Особенность работы такого оборудования заключается в том, что оператор укладывает заготовку на станину, выставляя ее ровно. После этого головка со шпинделями подымается, и проводит сверление. Данное оборудование работает медленней всего, но учитывая, как долго сверлить отверстия вручную, то его производительность вполне высокая.

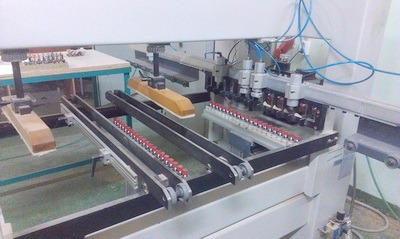

Проходные

Проходной присадочный станок имеет практически такую же конструкцию, но отличается большими габаритами. Особенности его применения заключается в том, что для его обслуживания необходимо два оператора. Такая установка имеет большую станину с автоматической подачей. Первый оператор укладывает заготовку со своей части станины, после чего станок по конвейерной ленте подтягивает ее и выставляет под шпиндели. После этого деталь закрепляется гидравлическим прижимом и проводится сверление.

В это время первый оператор укладывает на станину уже следующую деталь. Станок отправляет обработанную заготовку в конец линии, где ее снимает второй оператор, при этом под сверла подставляется уже следующая заготовка. На обработку каждой детали уходит буквально по несколько секунд. Подобное оборудование позволяет за смену обрабатывать огромное количество однотипных фасадов.

При переходе на производство других заготовок необходимо провести перенастройку. Станки данного типа позволяют настраивать скорость работы, а также проводить стандартную регулировку глубины отверстий и пр.

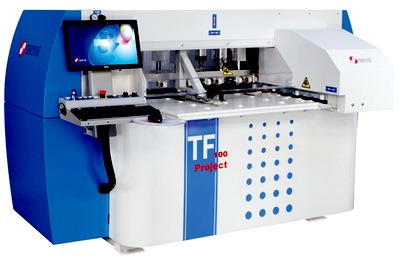

Присадочный станок с ЧПУ

ЧПУ станки являются самыми универсальными и удобными. Такое оборудование дорогое, но при этом обеспечивает высокую точность работы и производительность. Особенность таких станков заключается в том, что их головками и шпинделями управляет компьютер. Самые совершенные модели имеют большой объем собственной памяти, в которой сохраняют множество настроек. Оператор может за несколько секунд провести переключение режима, и оборудование будет выполнять сверление в тех точках, в которых нужно. Таким образом, даже если делается уникальная мебель под заказ, можно с легкостью отрегулировать, где нужно просверлить, после чего сразу же поменять настройки на следующую деталь

У дорогих присадочных станков с ЧПУ предусмотрена автоматическая замена насадок. Оборудование самостоятельно зажимает в патронах сверла и фрезы под требуемое отверстие. Также к достоинствам таких установок можно отнести то, что они сами подстраиваются под глубину обработки. Специальные датчики начинают отчет заглубления только после того как кончик сверла прикасается к поверхности детали. Таким образом, вероятность того, что рельефная заготовка, которая имеет ступенчатую поверхность, может просветлиться насквозь, когда это недопустимо, исключается. Конечно, если изначально не были заложены ошибки в настройках шаблона.

Важные критерии при выборе

Для того чтобы присадочный станок действительно обеспечил повышение эффективности труда и не создавал дополнительных проблем, он должен обладать рядом функций, которые существенно облегчат работу. В первую очередь это касается наличия удлинительных штанг, а также откидывающихся упоров. Их использование позволяет расширить поверхность станины в том случае если нужно закрепление крупных деталей, которые существенно превосходят площадь станка.

Для того чтобы оборудование работало без сбоев при сверлении, и сверла не застревали в результате недостаточной мощности двигателя, следует избегать моделей, которые имеют больше 25 шпинделей вращающихся на одном приводе.

Как и любое другое промышленное оборудование, станки могут быть оснащены двигателями на 220 и 360 вольт. На это следует обратить внимание при покупке. Зачастую частные мастерские, в которых изготовляется мебель на заказ, не имеют трехфазной сети, поэтому выполнение работы будет возможно только на оборудовании с двигателями на 220 вольт.

Виды и особенности сверлильно-присадочных станков

Сверлильно-присадочный станок был разработан для обработки заготовок, используемых в мебельном производстве. Любая мебель, как известно, состоит из деталей, в которых сверлится множество отверстий, необходимых для соединения элементов конструкции, монтажа фурнитуры и для решения других технологических задач. Получить такие отверстия при помощи обычного сверлильного станка, конечно, можно, но на это необходимо потратить много времени. Не менее сложно решить и такую задачу, как точное расположение формируемых отверстий относительно друг друга.

Многофункциональный сверлильно-присадочный станок Multitech Plus в цехе по производству корпусной мебели

Обеспечить эффективное и точное сверление качественных отверстий в деталях мебельных конструкций различного назначения как раз и позволяет сверлильно-присадочный станок.

Назначение и область применения сверлильно-присадочных станков

Необходимость в создании сверлильно-присадочных станков возникла в тот момент, когда в производстве мебели стали активно использовать плитовые материалы. Раньше элементы мебельной конструкции, изготавливаемые из деревянного массива, соединяли при помощи шипов и пазов. Однако фиксировать между собой детали, выполненные из плитовых материалов, таким образом невозможно, поэтому в них необходимо сверлить отверстия для крепежных элементов.

Любая мебель – это габаритная конструкция, поэтому приходится сверлить в ее составных элементах достаточно много отверстий. Очень важно, чтобы такие отверстия не только были качественными, но и располагались относительно друг друга очень точно. Вновь сформировавшиеся потребности производства, как известно, приводят к тому, что на рынок приходят новые технологии и оборудование, отвечающее таким потребностям. Именно так и появился сверлильно-присадочный станок, основное назначение которого состоит в том, чтобы оперативно создавать в элементах мебели большое количество качественных отверстий, максимально точно расположенных относительно друг друга.

Свое название данные станки получили благодаря понятию «присадочная карта». Это чертеж точного расположения точек на поверхности детали, в которых необходимо просверлить отверстия заданного диаметра.

Этапы развития оборудования и его типы

За годы своего существования сверлильно-присадочный станок постоянно совершенствовался, становясь все более производительным и удобным в использовании. Любому специалисту будет интересно узнать об этапах развития этого оборудования. Первые сверлильно-присадочные устройства были оснащены одним шпинделем, что делало их не слишком удобными и малопроизводительными. Поскольку на таком оборудовании необходимо было сверлить множество отверстий в соответствии с присадочной картой, применение одношпиндельных моделей не получило широкого распространения.

Первый сверлильно-присадочный агрегат c несколькими шпинделями представлял собой устройство, состоящее из станины, рабочего стола и сварной рамы, на которой жестко фиксировались несколько сверлильных головок. Этот станок специально конструировался для сверления отверстий в деталях одного типа (расстояние между его рабочими головками нельзя было изменить). Естественно, что на разработку конструкции такого сверлильно-присадочного станка и его создание уходит много времени и средств, что является большим минусом оборудования подобного типа. В настоящее время станки такой конструкции используются на небольших мебельных фабриках, где их изготовление своими руками экономически более целесообразно, чем приобретение дорогостоящего универсального оборудования.

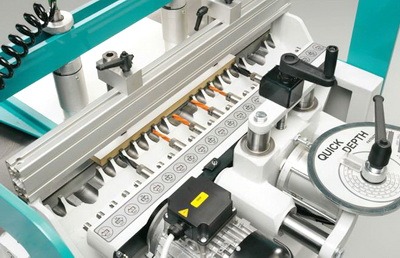

Многошпиндельная головка сверлильно-присадочного станка GF 35

В конце прошлого века были разработаны сверлильно-присадочные устройства, рабочим органом которых является сверлильная многошпиндельная головка. Посадочные отверстия для размещения в ней сверл расположены друг от друга на расстоянии 32 мм (1,5 дюйма). Все сверла, установленные в такой головке, вращаются при помощи одного двигателя, который приводит их в движение посредством ременной, цепной или зубчатой передачи. Предпочтительным вариантом являются зубчатые передачи, которые более долговечны, чем ременные, и менее шумные, чем цепные. Поскольку вращение при помощи шестеренок передается от одного шпинделя к другому, на таких станках используются и правые, и левые сверла.

На небольших производствах и в индивидуальных мебельных мастерских применяются станки, оснащенные одной многошпиндельной головкой, располагаемой в горизонтальной или вертикальной плоскости. При помощи таких сверлильно-присадочных станков можно сверлить как вертикальные, так и горизонтальные отверстия в элементах мебельных конструкций.

Сменные шпиндели быстро переставляются для сверления отверстий на различном расстоянии друг от друга

Более широкими возможностями обладает сверлильно-присадочный станок, который получил название «половинка». Особенностью конструкции такого станка является то, что он оснащается сразу тремя сверлильными головками: одной боковой и двумя вертикальными, располагающимися со стороны нижней части рабочего стола. Сверление всех необходимых отверстий на таком станке требует перебазирования детали, что может отрицательно сказаться на точности их расположения, а необходимость в выполнении перенастройки оборудования снижает производительность. Сверлильно-присадочный агрегат данного типа оптимально подходит для оснащения небольших производств, а также для тех мастеров, которые занимаются изготовлением мебели своими руками.

Станок GRIGGIO G55/3T с тремя сверлильными головками, оснащенными отдельными двигателями

На предприятиях, выпускающих мебель крупными сериями, применяется автоматическое сверлильно-присадочное оборудование. При использовании таких станков даже самые сложные карты присадки могут быть выполнены за один проход. Управляет работой этих устройств несложная система ЧПУ, а их рабочими органами являются две горизонтальные сверлильные головки, расположенные справа и слева, и несколько вертикальных суппортов, которые смонтированы в нижней части рабочего стола. Основные недостатки таких сверлильно-присадочных станков – достаточно высокая цена и длительность перенастройки на обработку деталей другой конфигурации. Именно поэтому применение подобных устройств целесообразно только на предприятиях, выпускающих однотипную мебель крупными сериями.

Сверлильно-присадочный автоматический станок Ostermann 2T, предназначенный для крупных мебельных производств

Универсальным типом оборудования, оптимально подходящим для оснащения предприятий, выпускающих мебель по индивидуальным заказам, является сверлильно-присадочный агрегат с продольной подачей, управляемый при помощи системы ЧПУ. Особенностью конструкции таких станков, которые, по сути, можно назвать обрабатывающими центрами, является оснащение их сверлильных головок выдвигаемыми шпинделями, автоматически вызываемыми по команде системы управления. При своей универсальности и гибкости настроек эти станки демонстрируют не очень высокую производительность, что не позволяет использовать их на предприятиях, выпускающих мебель крупными сериями.

Сверлильно-присадочный станок с ЧПУ HIRZT F8 может без остановки менять карту присадки, что часто требуется при мелкосерийном производстве

Оптимальное сочетание производительности и гибкости настроек, обеспечиваемой системой ЧПУ, демонстрируют станки с поперечной подачей заготовок, вертикальные головки которых оснащены выдвижными шпинделями. Это передовой тип сверлильно-присадочного оборудования на сегодняшний день, поэтому такие аппараты отличаются самой высокой ценой на рынке.

Как правильно выбрать сверлильно-присадочный станок

Чтобы приобретение такого дорогостоящего оборудования, каким являются сверлильно-присадочные установки, полностью оправдало ваши ожидания и позволило вашему предприятию выйти на совершенно новый уровень развития, к выбору следует подходить правильно. Предлагаем несложную инструкцию, следование которой позволит вам приобрести станок, соответствующий вашим потребностям.

Сверлильная голова станка WOODTEC-21 позволяет выполнять сверление в торец, в пласть или под углом

На станке с массивными стальными упорами линеек настройки выполняются точнее, а головка ходит строго параллельно заготовке

1. Прежде чем остановить свой выбор на определенном станке, рассмотрите несколько моделей, познакомьтесь с их техническими характеристиками, плюсами и минусами.
2. Определитесь с типом сверлильно-присадочного станка, наиболее полно соответствующим потребностям вашего производства.В случае выбора станка, оснащенного многошпиндельной сверлильной головкой, необходимо обращать внимание на то, из какого материала выполнены приводные шестерни. Лучшими считаются станки, шестерни которых сделаны из стали, а передача вращения с их помощью осуществляется по гипоидной схеме. В сверлильно-присадочном станке данного типа должно быть от 2 до 30 шпинделей.
3. Если в конструкции сверлильно-присадочного станка имеется больше 25 шпинделей, приводиться в действие они должны не одним электродвигателем, а двумя, что снижает нагрузку на привод.
4. Базовый комплект любого многошпиндельного станка в обязательном порядке включает в себя выносные шланги и откидные упоры. Шланги должны быть одновременно жесткими и упругими, что сделает их использование для крепления детали более эффективным.
5. Из представленных на рынке сверлильно-присадочных станков лучше выбирать тот, высота подъема головки у которого регулируется в ручном или автоматическом режиме.
6. Если вы покупаете станок для использования в своей домашней мастерской, имейте в виду, что не все модели работают от напряжения 220 В, для многих необходим трехфазный электрический ток.
7. Чтобы не переплачивать, не выбирайте те модели сверлильно-присадочного оборудования, функции которых вам никогда не пригодятся.
8. Старайтесь останавливать свой выбор только на тех станках, на которые предоставляются гарантийные обязательства производителя. Следует также обращать внимание на то, есть ли в вашем населенном пункте сервисные центры по обслуживанию и ремонту приобретаемого оборудования.
9. Некоторые производители не включают стоимость комплектующих в цену самого станка, этот вопрос также следует уточнить перед приобретением выбранного оборудования.

Если сверлильно-присадочное оборудование требуется вам для выполнения несложных и нерегулярных работ в своей домашней мастерской, то можно не тратить деньги на приобретение дорогостоящего оборудования, а найти чертежи и схемы такого станка в интернете и изготовить его своими руками.

Присадочный станок для мебели — особенности, разновидности, советы и рекомендации

Изготовление мебели — это сфера производства, требующая использования большого количества оборудования разного типа. Здесь необходимы станки как общего назначения, так и специализированные модели для выполнения определенной операции. Одним из примеров подобного оборудования является присадочный станок, обеспечивающий изготовление гнезд и отверстий в деталях.

Важно! Сборка предметов мебели производится на унифицированные крепежные элементы. Получить плотное соединение без перекосов можно только в том случае, если все детали находятся точно на заданном месте, в соответствии с технологической картой. Засверловка отверстий становится одной из важнейших процедур, требующей использования точных станков с возможностью быстрой перенастройки под любую задачу.

Что это такое

Присадочный станок — это приспособление для засверловки отверстий и гнезд под фурнитуру и соединительные элементы деталей мебели. Современное производство кардинальным образом отличается от старого — мебель изготавливают из ламинированных листовых материалов (чаще всего, ЛДСП толщиной 17 мм).

Весь процесс изготовления сокращается до четырех базовых функций:

• раскрой листов ЛДСП на детали заданного размера и формы;
• оклейка кромок;
• засверловка отверстий под гнезда и фурнитуру;
• сборка, установка фурнитуры, отправка в торговые организации.

Одной из самых ответственных операций, требующих точности и аккуратности, является засверловка. В мелкосерийном и штучном производстве ее производят по старой схеме — размечают поверхность и сверлят необходимые отверстия по одному, с помощью сверлильного станка (иногда даже с использованием ручного электроинструмента).

Если предприятие достаточно крупное и занимается выпуском больших партий мебели, необходимо максимально ускорить процедуру и исключить возможность брака. Для этого создан присадочный станок — модификация сверлильного оборудования с большим количеством шпинделей. Такой станок надо один раз настроить, после чего можно буквально за секунды засверливать все отверстия, необходимые на данной детали согласно технологической карте.

При этом полностью исключается этап разметки — положение шпинделей настраивается таким образом, что отверстия изготавливаются точно в нужных местах. Исключены ошибки с режущим инструментом, глубина глухих отверстий всегда одинакова. Присадочный станок позволяет механизировать самый длительный и ответственный этап производства, значительно ускоряя сборку и увеличивая объемы выпускаемой продукции.

Конструкция

Устройство присадочного станка представляет собой усложненный вариант многошпиндельного станка с возможностью индивидуальной настройки каждого рабочего элемента. Поскольку в деталях мебели приходится изготавливать отверстия как параллельно, так и перпендикулярно поверхности листа, имеются шпиндели, установленные в той и другой плоскости.

На заметку! Основу станка представляет массивная чугунная станина. Она обеспечивает неподвижность оборудования, что необходимо для точной и эффективной работы. На станине крепится кронштейн, на котором размещены сверлильные головки. Есть модели с одним шпинделем, но они сегодня уже устарели — большинство производителей предпочитает многошпиндельные высокопроизводительные станки.

Помимо шпинделей, станок оснащен прижимным устройством (как правило, оно работает на пневматике). Прижим является важным элементом, позволяющим зафиксировать деталь и исключить возможность смещения отверстий относительно габаритов заготовки.

Пневматический цилиндр устроен довольно просто — при нагнетании сжатого воздуха его шток выдвигается и надежно фиксирует деталь. Есть более эффективные модели с гидравлическим прижимом — он работает на том же принципе, но обеспечивает большее усилие.

Сверлильная головка может быть изготовлена в разных вариантах конструкции. Есть неподвижные или передвижные модели, одно- или многопрофильные, с возможностью точной настройки положения (в некоторых моделях присадочных станков реализована настройка засверловки под любым углом).

Устройство сверлильной головки состоит из рейки с рядом цанговых зажимов. В них устанавливаются любые виды режущих инструментов — сверла, фрезы и т. п. Все цанги приводятся в движение с помощью ременной или зубчатой передачи. Для засверловки необходимо установить в нужные цанги те или иные инструменты и настроить положение упоров, обеспечивающих заданное положение заготовки.

Для достижения максимальной точности поверхность рабочего стола разлинована координатной сеткой и оснащена группами отверстий для крепления шаблонов.

Достоинства и недостатки

Достоинства сверлильно-присадочных станков:

• высокая точность, отсутствие брака или ошибок в работе;
• простота настройки, наличие контроля положения шпинделя по всем осям, а также по отношению к вертикали;
• высокая производительность, возможность одновременно засверливать несколько отверстий или гнезд;
• способность за один рабочий цикл изготовить несколько отверстий разного диаметра и глубины;
• исключается необходимость отдельной разметки каждой детали;
• компактность, сравнительно малый размер.

Недостатки:

• необходимость точной настройки сверлильных головок, что требует участия опытного специалиста;
• необходимость выполнения однотипной операции сразу со всеми деталями одной партии, чтобы не перенастраивать станок слишком часто и не тратить рабочее время;
• высокая стоимость станков, особенно современных многошпиндельных моделей.

Недостатки присадочных станков можно отнести к специфическим особенностям подобного оборудования. Настройка любого приспособления требует хорошего знания его конструкции, а рыночные цены подобного оборудования всегда были достаточно высоки. Точность и высокая производительность — эти показатели заставляют производителей приобретать присадочные станки и мириться с некоторыми неудобствами.

Разновидности

Существует масса разновидностей сверлильно-присадочных станков. Их можно условно разделить на группы по разным признакам. По типу конструкции:

• одношпиндельные;
• многошпиндельные.

По функционалу:

• одно- или многотраверсные полуавтоматические;
• промышленные многотраверсные модели с автоподачей заготовки на режущий орган;
• присадочные станки с ЧПУ.

Самыми эффективными и производительными являются присадочные станки с ЧПУ. Они обладают максимальной точностью, возможностью выполнять самые сложные операции (в том числе с засверловкой отверстий под углом). Однако работать с подобным оборудованием могут только специалисты, прошедшие специальную подготовку.

Обратите внимание! Составление программ для управления требует определенных знаний и опыта. Кроме этого, оборудование с ЧПУ относится к высшему ценовому сегменту и доступно далеко не всем владельцам мебельных предприятий.

Многошпиндельные сверлильно-присадочные станки дешевле и проще в управлении. Они пользуются максимальной популярностью из-за простоты управления, точности и производительности. Для домашнего использования выбирают самые простые модели с двумя вертикальными и одной горизонтальной головками. Несмотря на простоту, с помощью таких станков можно решить любые задачи.

Кроме этого, присадочные станки делятся по типу работы с деталями:

• проходные;
• позиционные.

Проходные станки используются с самого момента возникновения массового мебельного производства. Они отличаются простотой конструкции. Как правило, они предназначены для выполнения минимума операций. Результат работы с ними зависит от квалификации оператора.

Популярные модели

В ассортименте специализированных магазинов имеются разные модели присадочных станков. Среди них можно выделить следующие модели:

• Optima 21 SE и Mentor 25;
• GF23, GF27, GF35;
• FL 213;
• FL–4L PLUS;
• Punta P;
• HD-1;
• WT-23.

Эти модели приведены только в качестве примера. Полный перечень подобного оборудования весьма широк, и все станки обладают вполне достойными рабочими качествами в своей ценовой нише.

Поэтому, выбирая оборудование, следует ориентироваться на его технические показатели, а разыскивать конкретные модели нецелесообразно.

Как выбрать

Выбор присадочного станка — это процедура, требующая точного знания технологии и учета тонкостей рабочего процесса. Необходимо проанализировать потребности предприятия, рассчитать производительность оборудования. Кроме этого, важно обеспечить полноценный функционал станков, наличие достаточного количества сверлильных головок и других возможностей.

На заметку! Если станок будет работать в небольшой мастерской, желательно обратит внимание на тип электропитания — оптимальным вариантом будет подключение к обычной сети 220 В.

Вопросы и ответы

Рассмотрим несколько наиболее частых вопросов относительно выбора и эксплуатации присадочных станков.

Размер мастерской в данном случае не имеет значения. Надо учитывать сложность деталей и количество соединительных элементов. В этом отношении обычно выбирают многошпиндельные полуавтоматы, которые не слишком дороги, но способны обеспечить разнообразие и должное качество присадки.

Этот вопрос все владельцы решают для себя самостоятельно. Если планируется выполнять крупные объемы работы, а средств на покупку заводской модели нет, можно приступать к изготовлению самодельной конструкции.

Параметры каждого станка обусловлены типом задач, под которые данное оборудование разрабатывалось. Количество шпинделей не всегда является показателем высокой функциональности. Иногда вполне достаточно самой простой модели. Надо исходить из сложности деталей.

Покупка любого станка — решение, вызванное производственной необходимостью. Если в подобном оборудовании есть нужда, наличие или отсутствие специальной подготовки не играет роли — это дело наживное. Главное — наличие рационального обоснования подобной покупки.

Это зависит от производителя, типа оборудования, его особенностей. Самые дешевые модели обойдутся примерно в 30 000 ₽, более дорогие могут стоить несколько сотен тысяч (и больше). Назвать среднюю цену здесь невозможно, так как ассортимент очень велик и неоднороден.

Особенности мебельных присадочных станков, их виды и использование

Как сделать самому

Если вы уже занимаетесь или только хотите заняться производством мебели, то вам наверняка пригодится сверлильно-присадочный станок. Он поможет точно просверлить нужные отверстия, с помощью которых будут соединяться элементы. Если присадочный станок для мебели, изготавливает детали по предварительно составленным чертежам, то вы получите лучший результат, для работы потребуется меньше времени и сил, а изготовленная мебель будет надежной и красивой. Такой станок, конечно, стоит дорого. Это высокотехнологичный агрегат, для одной табуретки или стола он не нужен, а вот для небольшого производства крайне необходим.

Сфера использования

Нужны присадки своими руками, чтобы сверлить аккуратные и точные отверстия в определенных точках. В них не будет вырванных волокон дерева или каких либо сколов. Качественные образцы оборудования позволяют производить этот процесс максимально быстро и практически полностью устранить возможность получения некачественных заготовок. При проектировании мебели любые ее части рассчитывают так чтобы они находились на заранее предназначенном для них месте, любые отклонения, затрудняют сборку готового изделия, а иногда делают это невозможным.

Работа присадочного станка происходит по агрегатному принципу. Это значит, что одновременно работает несколько аналогичных устройств, закрепленных на головке.

Допустимая погрешность для этого оборудования составляет 0,4 мм на 64 см.

Разновидности моделей

На присадочном станке свои функции сразу выполняют несколько похожих инструментов – сверлильных агрегатов, зенковок, которые крепят в головке с несколькими шпинделями.

По назначению, это оборудование подразделяется на:

• Универсальные мебельные станки;
• Специализированное оборудование;
• Специальные механизмы.

Универсальное оборудование – предназначено для полной подготовки отверстий, начиная от сверления до полной обработки другими приспособлениями. Их нередко применяют при серийном изготовлении мебели, они способны выполнять много функций. Модели небольшого размера с низким потреблением энергии подойдут новичкам-любителям. Специализированные устройство – предназначены для конвейерной обработки необходимых деталей. Одновременно они способны обрабатывать определенное число отверстий. Можно настраивать под разные операции. К этой категории относится, большинство присадочного оборудования. Специальные механизмы – предназначены только для обработки заготовок определенной конфигурации. Самостоятельно их перенастроить для других операций невозможно.

По числу шпинделей и траверс отличают механизмы:

1. Сверлильно-присадочные и полуавтоматические;
2. Позиционные присадочные;
3. Сверлильно-присадочные с программируемым управлением;
4. Присадочные механизмы для петель.

Лучший конечный результат использования этих механизмов, может быть получен только при понимании особенностей его конструкции и работы.

Специальные механизмы Универсальные Специализированные

Механизмы с одной головкой

В таком станке заготовка зажимается прижимами на столешнице в соответствии по показаниям направляющей линейки. Таким образом, обрабатываемая деталь правильно располагается относительно инструментов. При работе двигателя головка перемещается к заготовке. Механизм выполняет свою работу, и оператор с помощью пульта отпускает прижимы и меняет обрабатываемую деталь.

Многофункциональность установки достигается благодаря перемещению шпинделей на 90 градусов. Эта возможность используется для выборки пазов и обработки скошенных сторон. В столешнице создают пустоты для перемещения сверел внизу заготовки. Таким оборудованием успешно пользуются в небольших организациях с малым потоком обрабатываемых деталей.

Механизмы с несколькими головками

Среди рабочих инструментов этого оборудования используются разные приспособления – всевозможные головки для сверления материала, и одна для отделки края заготовки. На станине есть опора, необходимая для крепления обрабатываемой детали в нужном положении. Заготовка размещается на специальных планках и зажимается фиксаторами. Во время работы двигателя одновременно функционируют несколько головок. Это дорогое оборудование, в нем дополнительно установлены механизмы контроля, регулировки скорости и контроллеры положения детали.

Отличия станков с несколькими шпинделями от установок с одним шпинделем:

1. Расположение головок регулируется электронным устройством, по этой причине детали обрабатываются с высокой точностью, дополнительные наладки проводятся быстро;
2. Можно сразу обрабатывать 2 плоскости, работа выполняется с большой точностью и быстрее. Для еще одного прогона нескольких однотипных заготовок нет необходимости переналаживать агрегат;
3. Вертикальные головки могут делать отверстия под необходимым углом;
4. Дополнительно на опорном столике есть приспособления для замены деталей, которые освобождают человека от ручных работ. Это оборудование относятся к позиционно-проходным установкам. Они нередко используются при конвейерном производстве мебели. В этом случае станки обрабатывают деталь при перемещении по конвейеру, такое применение существенно сберегает время и полностью исключает необходимость выполнять работу вручную.

Основная масса промышленного оборудования относятся к этому виду.

Сверлильная головка

У каждого присадочного станка есть элемент, который называется сверлильной головкой. В ней размещены шпиндели, расположенные через равное расстояние. Это стандартное оборудование для изготовления мебели, его обязательно включают в комплект все изготовители присадочных станков. Отличия могут быть только у агрегатов специального назначения, к примеру, у тех, которые подготавливают отверстия для крепления фасадных петель. Характеристики сверления могут быть разными, в зависимости от свойств петель.

Движение от электродвигателя к головке передается через шестерни, которые размещены в головке. В зависимости от числа используемых шпинделей, головка может работать от 2 электродвигателей. Такое устройство используют для вращения шпинделей в противоположные стороны. В этом случае, можно использовать сверла как с левой, так и правой нарезкой.

Как сделать своими руками

Недостатки небольших сверлильных механизмов практически не видны, ведь в этом случае не нужно изготавливать много деталей. А простейшее оборудование может подготовить точные и ровные отверстия, которые позволяют сделать прочную и качественную мебель. Станки для изготовления мебели, сделанные самостоятельно, имеют свои достоинства и недостатки.

Они хороши тем, что:

• Устройства просты в применении;
• У них несложная конструкция, для работы и обслуживания не нужно иметь специальных знаний;
• Можно делать отверстия без явных дефектов;
• При необходимости можно повысить их производительность;
• Низкая стоимость;
• Для установки и работы агрегата не нужно много места, хватит небольшой части рабочего стола.

Однако у самодельных станков есть и минусы:

• Во время работы используется только один режущий инструмент;
• Низкая производительность;
• Нельзя выполнять много операций, для обработки разных деталей необходимы дополнительные механизмы;
• Нет автоматики;
• Невозможно включать разные режимы.

Появляется резонный вопрос – какие могут быть версии самодельного присадочного механизма, и как его сделать. С ЧПУ, несомненно, в домашних условиях невозможно изготовить это устройство, но качественный хоть и простой мебельный станок сделать можно.

Фотоувеличитель в качестве станка

Можно из старого бытового фотоувеличителя, изготовить удобный самодельный присадочный станок. Сейчас это устройство почти не используется, по этой причине его части нередко используются для разных самоделок.

Фотоувеличитель используется как функциональная база конструкции. Самое главное, что у него удобный рабочий стол, с надежно закрепленной вертикальной стойкой, которая оборудована особым механизмом. С увеличителя демонтируют кожух. Вместо него крепится электродвигатель и патрон для крепления сверла. Чаще всего, двигатель монтируют на пластине каретки фотоувеличителя с помощью хомутов. Можно использовать в качестве электропривода двигатель от миксера. Для нашей цели вполне достаточно его мощности, он небольшого размера и нередко оборудован устройством для изменения скоростей. К оси двигателя крепят патрон, который может зажимать сверла до 6 мм диаметром.

Такой станок для изготовления мебели, позволяет его частично настраивать, изменяя положение вертикальной оси, по которой перемещается патрон и зажатое в нем сверло. И хотя у него не такие характеристики как у заводских моделей, но он практически ничего не будет стоить и сможет выполнять простые задачи.

Изготовление станка из электродрели

Самодельный сверлильный станок можно очень быстро сделать из дрели, необходимо только подобрать подходящие детали. Он подойдет для выполнения столярных работ, отдельные умельцы даже подключают к нему ЧПУ.

По необходимому размеру подготавливают отрезок органического стекла, он потребуется для изготовления основание станка. Потом делаются стойки и отверстия для хомутов, которыми крепят двигатель. Чтобы изготовить производительный станок, потребуются мощная электрическая дрель. Использование дрели дает возможность отказаться от розыска подходящего патрона.

Но наиболее сложное, в этой конструкции, заключаться в изготовлении прочного и надежного перемещаемого основания. Можно найти уже готовый подъемный стол, или использовать передвижную опору, на которой надежно крепится электродрель. Но появляется небольшая проблема – вибрация, которую потребуется устранить.

Дрель необходимо крепить на стойке монтажными скобами. После этого нужно протестировать получившуюся конструкцию. Запускаем дрель, переключаем ее на самые большие обороты и убеждаемся, что нет вибрации, если она будет, то потребуется усилить стойку. После этого можно крепить подъемный стол.

Схема Подготавливаем стол Делаем деревянную опору Изготовляем пластиковую стойку Фиксируем дрель хомутами Крепим стойку саморезами

Детали стиральной машины для присадочного станка

Асинхронный двигатель, снятый с барабанной старой машинки для стирки, позволяет изготовить более эффективный станок, чем устройство из электродрели. Не забывайте, что масса производительного электродвигателя выше, чем у дрели. По этой причине, придется подумать об изготовлении прочного основания и надежной стойки.

Электродвигатель необходимо размещать как можно ближе к вертикальной стойке. И здесь возникает сложность — стойка и двигатель, расположенные рядом, уменьшает размеры детали, которую можно обработать, по этой причине придется выносить дальше патрон, а для этого потребуется ременная передача.

Чтобы самостоятельно сделать такой станок понадобятся такие запчасти:

• Шестеренка;
• Подыщите 2 подшипника одного размера;
• Специально выточенный вал;
• Подберите 2 трубки, в которые плотно входят подшипники;
• Зажимное кольцо.

На токарном станке вытачивается вал, на который плотно надеваются подшипники и шкив. Подшипники забивают в металлическую трубку. Все должно быть максимально плотно, чтобы не появилась вибрация. В дальнейшем изготовления присадочного станка производится, так же как и устройство из электродрели.
