Как сделать розетку в ванной

Установка розетки в ванной. расположение и расстояния

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

• 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
• 1 – окружает предыдущую область, обычно это прилегающие стены.
• 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
• 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Не пропустите: Что такое силовой кабель и из чего он состоит? Силовой кабель. Силовые кабели. Подробный обзор

Зона	Класс защищенности	Что может использоваться
IРХ7	электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1	IРХ5	только водонагреватели
2	IРХ4 (IРХ5 для общественных мест)	водонагреватели и светильники класса защиты 2
3	IРХ1 (IРХ5 для общественных мест)	Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Правила электробезопасности

Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:

1. Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
2. Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
3. Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
4. Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
5. Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Совет INMYROOM: если в вашем санузле плитка с оригинальным рисунком или стены сложных оттенков, не покупайте стандартные розетки и выключатели белого, бежевого или серого цвета. К примеру, в Legrand большой выбор рамок разных цветов, фактур и форм.

Можно даже комбинировать: выключатель синего цвета для ванной, желтая розетка — под цвет стен гостиной, а металлическая розетка — для коридора. Подобранные к интерьеру, они не будут выглядеть чужеродными и нарочитыми на стенах.

Подбор необходимых инструментов и материалов

Из материалов понадобится шпатлевка, грунтовка, и другие материалы отделки стен, для финишного покрытия. Очки или маска нужны, на этапе штробление стены или пола, также понадобятся перчатки с изоляцией.

Штанга для ванной — советы по правильному выбору, установке и регулировке современных штанг (100 фото)

Стекло для ванной: преимущества использования, основные недостатки и рекомендации по выбору стеклянных элементов для ванной (125 фото)

Дизайнерская мебель в интерьере: особенности выбор, фото новинок, идеи для размещения

• Перфоратор и надежные сверла.
• Дрель и насадка «коронка».
• Отвертка, плоскогубцы, зубило, кусачки, изолента.
• Индикаторная отвертка
• Уровень

Требования к размещению

Чтобы правильно установить стиральную машину, помимо использования правильного оборудования, важно грамотно выбрать место размещения розетки. В этом опросе большое значение имеет не близость к бытовому прибору, который будет к ней подключаться, а удаленность от источников воды и высота над уровнем пола

Как правило, в ванной комнате существует всего 1-2 безопасных места для установки розетки.

Чтобы определить, куда вывести кабель от распределительного щитка, нужно учитывать следующие факторы:

• В ванной комнате электрические розетки для подключения бытовых приборов устанавливают на высоте не менее 60 см от пола. Это требование необходимо соблюдать, чтобы обезопасить жизнь домочадцев и защитить дорогостоящее оборудования от поломок. Если высота установки меньше 60 см, при обильных протечках или прорывах труб вода может вступить в контакт с электричеством, спровоцировав экстренную ситуацию.
• В помещениях с повышенной влажностью розетки размещают не ближе 60 см от объектов, являющихся источниками брызг или источников воды. Такое расположение снижает риск попадания влаги на электрическое оборудование, делая эксплуатацию бытовых приборов более безопасной.

Интересно! При проектировании проводки по ванной комнате, это помещение условно делят на 4 зоны. Нулевая или красная зона располагается вокруг ванны или душевой кабины, там никакие электрооборудование устанавливать нельзя.

Первая зона практически совпадает по расположению с нулевой, но тут можно устанавливать оборудование с мощностью до 12 В, необходимое для функционирования сантехники. Вторая или желтая зона размещается через 0,6 м, в ней устанавливаются водонагревательные приборы. В зеленой зоне на расстоянии 2,4 м от источника брызг располагают розетки и остальные бытовые приборы, питающиеся от электросети.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Выбор проводов

Монтируется проводка при помощи трёхжильного кабеля с улучшенной изоляцией. У всех проводников есть свой цвет, чтобы легче все соединять. Синий – ноль, коричневый – фаза, зелено-желтый – земля.

Лучше всего покупать кабель из меди. У него есть много преимуществ над алюминием: улучшенные характеристики гибкости, не окисляется так быстро, выдерживает повышенную нагрузку, не такое сильное сопротивление контактов, когда подключают к автомату и розетке.

Единственное, нужно покрывать припоем все монтажные концы. Тогда соединение будет надежным. Вариант с однопроводной жилой не требует такой операции, но он намного жестче трехжильного.

Выполнение монтажных работ

Для установки электротехнического элемента в помещении с повышенной влажностью воздуха, наиболее приемлемым вариантом будет применение закрытого способа установки этого электрического элемента. Для этой цели в стене делается канал с помощью зубила и молотка. Глубина канала, обычно, не превышает 2 — 3 см. Штроба делается от предполагаемого места установки розетки до ближайшей распределительной коробки, которая находится за пределами ванной комнаты.

диэлектрические трубки, внутри которых размещается кабель. Для дополнительной изоляции основного провода, в таких местах, можно использовать поливинилхлоридный кембрик. Внутри стены кабель закрепляется при помощи специальных скоб. Можно использовать для этой цели дюбель, на который закрепляется кольцо
из кембрика. Диаметр такого кольца подбирается таким образом, чтобы электрический кабель, который будет находиться внутри, был надёжно зафиксирован.
Необходимо помнить о том, что монтажу электрического элемента, должно предшествовать полное отключение электричества в доме. Только в этом случае можно не опасаться удара электрическим током при осуществлении монтажных работ.Марка кабеля, который применяется для установки элементов электротехнической арматуры, должна быть подобрана в зависимости от предельной нагрузки, которая может возникнуть при подключении самого мощного прибора в ванной комнате. В большинстве случаев для монтажных работ используется кабель медный кабель сечением не менее 2,5 мм2.Монтаж внутренних розеток должен осуществляться в специальные монтажные коробки. Для установки подрозетника в бетонные стены применяется специальная коронная насадка диаметром 67 мм.

Установочная коробка должна быть надёжно зафиксирована в отверстии, сделанном короновидной насадкой. Для фиксации применяется гипсовый раствор, которым заделывают все пустоты между стеной и коробкой. Подрозетник должен быть установлен таким образом, чтобы его края не выступали за плоскость стены.

Кабель размещённый в штробе, также необходимо зафиксировать с помощью гипсовой шпатлёвки. Когда раствор затвердеет можно приступать к установке и подключению розетки в ванной комнате. Для этого с электрического устройства снимается декоративная накладка, и провода фиксируются к клеммам с помощью винтового зажима. Затем внутренняя часть розетки размещается внутри установочной коробки и фиксируется с помощью выдвигающихся «лапок». Для того чтобы электрический элемент разместился внутри подрозетника идеально ровно, следует затягивать винты, которые выдвигают крепёж, равномерно. Когда монтаж внутренней части розетки будет завершён, устанавливается декоративная накладка. В большинстве моделей для установки внешней части розетки достаточно совместить её с установленной внутренней частью и осуществить закручивание винта, расположенного посередине.
На этом установку розетки можно считать завершённой. Достаточно будет включить электрический ток и проверить работоспособность устройства. Если все действия по установки электротехнического элемента были осуществлены правильно, то розетка будет работать безукоризненно с любым электрическим прибором, имеющим максимальное значение мощности не превышающее предельную нагрузку работы элемента электротехнической арматуры.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

• перед установкой линия оснащается отдельным автоматом для аварийного отключения;
• каждая розетка имеет отдельное подключение с обособленным проводом;
• розетка комплектуется кабелем заземления и оснащается крышкой;
• располагаться прибор должен не ближе 60 см от источников воды;
• монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

• индикатор для измерения напряжения;
• отвертка крестовая;
• нож или специальный инструмент для удаления изоляции;
• уровень;
• дрель;
• плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Не пропустите: Стабилизаторы напряжения

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

• проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
• установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

• монтаж проводится в обесточенной квартире;
• провода проверять индикатором перед подключением;
• нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Розетка в ванной комнате — где установить

Каждому человеку свойственно меняться и улучшать свое окружение. По мере своих финансовых возможностей мы обустраиваем свои дома и квартиры, оснащая их современной техникой и коммуникациями. Сегодня у нас практически все комнаты оснащены электрической техникой и ванная комната не исключение. Но не все знают, что в таких помещениях должны соблюдаться определенные требования электробезопасности.

Приветствую всех посетителей данного ресурса. Если Вы зашли на текущую страницу, значит, Вас интересует вопрос размещения электрики в ванных зонах. Свою сегодняшнюю статью я как автор сайта «Электрик в доме» решил посвятить именно этой теме, а конкретно, как и где должна располагаться розетка в ванной комнате.

Думаю, статья заинтересует тех людей, у которых сейчас ремонт квартиры находится в самом разгаре, ну или как минимум тем, кто решил навести порядок в ванной, выбросить оттуда весь старый хлам и сделать нормальный ремонт с заменой сантехники. Если так и есть то это правильно, потому что электрику необходимо продумывать и делать заранее, а не сверлить, бросать кабель и ставить электрофурнитуру уже по красиво выложенному кафелю.

Мы отклонились немного от темы, так как я хочу посвятить данную статью не тому, как сделать ремонт, а как правильно размещается электрооборудование в сырых помещениях, а конкретнее расположение розеток в ванных комнатах и санузлах, какие есть к этому требования, ссылаясь на нормативные документы и правила.

Расположение розеток в ванной

Как я уже говорил выше, во влажных помещениях должны соблюдаться определенные требования электробезопасности. Какие помещения к таким относятся? Ну что касается жилого фонда, первое это ванная комната, душевые кабинки, санитарные узлы. Здесь нельзя просто взять и повесить любой светильник или установить где хочется розетку.

Расскажу немного, почему меня данная тема заинтересовала. Был у меня один заказ, нужно было заменить в квартире розетку (установить вместо одинарной двойную). На вопрос, почему меняете, хозяин ответил, что неудобно пользоваться, так как если работает машинка больше в розетку ничего не включишь, а машинка работает очень долго и ее не рекомендуется отключать во время работы.

Оказывается стиральную машинку, которая стояла у них в ванной комнате они подключали через удлинитель от розетки в коридоре. Согласитесь это не совсем удобно: удлинитель через всю квартиру, двери в ванной полностью не закроешь (можно передавить шнур), розетка занята когда работает стиральная машинка, в общем неудобств куща.

Из электрических приборов в ванной комнате у данных жильцов был только установленный на потолке светильник закрытого типа. Никаких розеток, выключателей и дополнительных светильников возле зеркала там не было. И это меня удивило. Как в таком помещении нет элементарного устройства.

Согласитесь, что в ванной комнате много электроприборов, необходимость в использовании которых возникает именно там. Ну, например, вы же не будите бриться электробритвой на кухне над столом, или пользоваться феном в коридоре. Та же стиральная машина. Поэтому розетка в ванной комнате обязательно должна быть.

Зоны ванной комнаты – нормативные ссылки

Думаю, мы разобрались с тем фактом, что розетка в ванной комнате просто необходима. И споров здесь не возникнет. Теперь поговорим о требованиях установки. Многие «мастера» скажут ну какие тут требования, поставил розетку куда заказчик пальцем ткнул и все тут. Хочу сказать одно, если Вам такие работники попадутся гоните их поганой метлой.

Нормальный электрик, скажет ни каких «здесь» и «тут». В помещениях с повышенной влажностью не все так просто. Здесь не ставятся розетка поближе к зеркалу, потому что так удобно феном пользоваться или бритвой.

Основным документом, в котором регламентируется расположение розеток в ванной комнате и душевых помещениях является настольная книга всех электриков — ПУЭ. В главе 7.1.47 как раз прописаны все требования касающиеся нашего вопроса. Также глава 7.1.47 опирается на ГОСТ Р 50571.11-96 в котором сказано, что любая ванная комната или душевое помещение разделяется на зоны (участки).

И одним из основных требований по расположению розеток в ванной является соблюдение размеров этих зон. В зависимости от номера зоны в ней может устанавливаться то или иное оборудование.

В указанном ГОСТ Р 50571.11-96 сказано что всего существует четыре вида зон:

• — зона 0;
• — зона 1;
• — зона 2;
• — зона 3.

Теперь давайте разберем, что это за зоны такие и чем они ограничиваются.

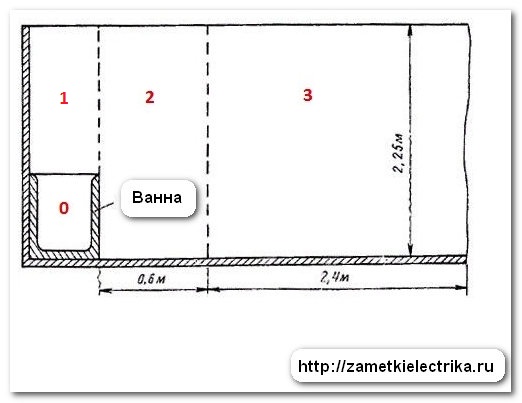

В зону 0 входит внутренняя часть ванны или поддон для душа. Грубо говоря, это то пространство (место) где человек находится, когда моется.

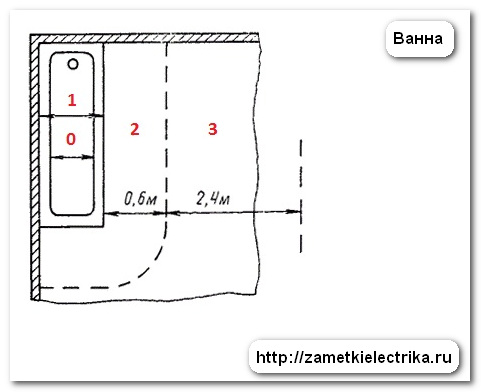

Ванная комната вид сверху (горизонтальный разрез):

В зону 1 входит внешняя вертикальная плоскость ванны или поддона для душа. Если это душевое помещение без поддона тогда зона 1 будет ограничиваться вертикальной плоскостью с расстоянием до 0.6 м от душевого разбрызгивателя.

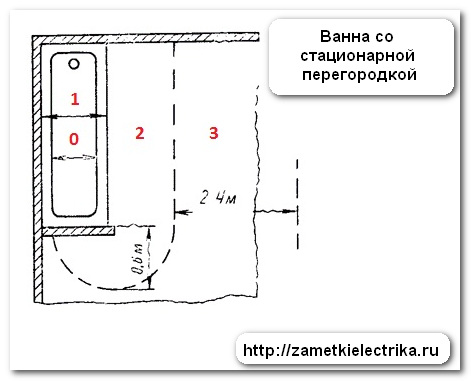

Ванная со стационарной перегородкой (горизонтальный разрез).

В зону 2 входит внешняя вертикальная плоскость зоны 1, а также параллельная ей вертикальная плоскость с интервалом 0.6 м. Если прикинуть на пальцах получается границы зоны 2 = зона 1 ÷ 0.6 м.

Душевая с поддоном (горизонтальный разрез).

Душевая с поддоном и стационарной перегородкой (горизонтальный разрез).

Зона 3 представляет собой пространство в виде вертикальной плоскости зоны 2, а также параллельная ей вертикальная плоскость на расстоянии 2.4 м. Упростим для понимания, описанное, получим границы (пространство) зоны 3 = зона 2 ÷ 2.4 м.

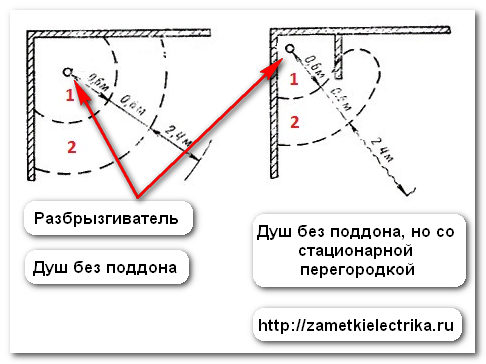

Душевая без поддона (горизонтальный разрез).

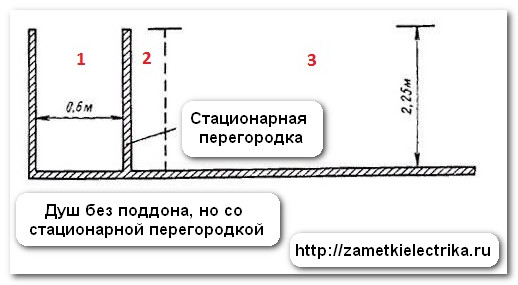

Душевая без поддона но с перегородкой (горизонтальный разрез).

Еще один важный момент друзья зоны 1, 2 и 3 ограничиваются не только вертикальными плоскостями, но и также горизонтальной плоскостью (каждая). Высота горизонтальной плоскости составляет 2.25 м от поверхности чистового пола. То есть получается, каждая зона действует до высоты 2.25 м от пола (хотя вряд ли кто ни будь, захочет размещать розетки в ванной на высоте выше 2.25 м).

Требования к расположению розеток в ванных комнатах

В предыдущем разделе мы ознакомились с правилами и поняли, что для соблюдения требований безопасности в ванных и душевых комнатах нужно учитывать размер зоны при размещении электрооборудования.

Теперь разберем, что и в каких зонах допускается размещать, а точнее найдем ответ на наш вопрос, где можно размещать розетки в ванной?

В нулевой зоне «зона 0» по правилам запрещено размещать любые электроприборы кроме тех которые предназначены для использования в самой ванне.

Эти электроприборы должны быть рассчитаны на напряжение не ваше 12 В. Причем источники питания, от которого запитаны понижающие трансформаторы, должны находиться за пределами указанной зоны.

В первой зоне «зона 1» разрешается устанавливать только водонагреватели.

Во второй зоне «зона 2» разрешается устанавливать водонагреватели и светильники с классом защиты II. Вкратце всего существует четыре класса защиты светильников: 0-й, 1-й, 2-й и 3-й. Второй класс защиты имеют светильники, в которых для безопасности используется двойная изоляция (дополнительная к основной).

В зонах 0, 1, 2 запрещается установка распределительных коробок и устройств управления.

Сегодня для обогрева помещений большой популярностью пользуется система теплый пол. По вышеуказанному ГОСТу допускается устанавливать нагревательные элементы для обогрева во всех зонах при условии, что они будут покрыты металлической сеткой, которая подключение к СУП (система уравнивания потенциалов).

В третьей зоне «зона 3» допускается устанавливать штепсельные розетки. Но условия их установки следующие: 1) они должны быть подключены либо через разделительный трансформатор, 2) либо через устройство защитного отключения (УЗО) с током утечки не более 30 мА.

Следовательно, розетка в ванной комнате может устанавливаться только в зонах 3 и на вышеперечисленных условиях.

На мой взгляд, мало кто применяет разделяющие трансформаторы, для подключения розеточных линий, поэтому самым популярным средством является УЗО (АВДТ).

На рисунке отображена стационарная душевая кабинка, изготовленная на заводе. По правилам все выключатели и розетки должны быть расположены от дверной ручки кабинки на расстоянии не менее 60 см.

Запрещено в ванных комнатах и душевых помещениях прокладывать электропроводку в металлической гофре (рукавах). В зонах 0, 1, 2 должны прокладываться только те части электропроводки, которые подают питание приборам установленных в соответствующих зонах.

Установка электрооборудования в сырых помещениях ограничивается не только «зонами», также необходимо учитывать и степень защиты (ip) этого оборудования. То есть не каждую розетку или выключатель можно установить в зоне 3.

В правилах по этому поводу сказано для установки в зоне 3 электрооборудование должно как минимум, иметь степень защиты IPX1 (для помещений общего пользования IPX5). Для зоны 0 – IPX7, для зоны 1 – IPX5, для зоны 2 – IPX4.

Первая цифра в коде Х (защита от пыли) — для влажных помещений этот параметр не столь важный, поэтому им можно проигнорировать. Вторая цифра кода 1 – защита от вертикально падающих капель воды.

Также немаловажным требованием установки розеток является наличие дополнительной системы уравнивания потенциалов, к которой должны быть подключены все заземляющие проводники и все части электрооборудования, подлежащие заземлению в зонах 1, 2, 3.

Приведу несколько примеров неправильного расположения розеток в ванной . На данном фото розетка с выключателем расположена прямо возле умывальника. Расстояние до раковины должно быть не менее 60 см.

А вот другой пример, неправильно установлена сдвоенная розетка. Расстояние от умывальника до розетки составляет 30 см, а это неправильно (в зоне 1 запрещено устанавливать такие устройства).

Еще одно очень важное замечание. Обратите внимание на розетку. Что необычного Вы заметили? Правильно розетка без заземляющего контакта. Грубое нарушение правил .

Еще один пример как нельзя делать. Розетка находится в недопустимо близко с умывальником. Черный юмор, но для кого то это может быть последнее умывание .

На данном фото может показаться что все сделано правильно (расстояние от умывальника до розетки явно более 60 см), но все равно она установлена в зоне 1, а по правилам это запрещено.

Какую розетку поставить в ванной

Подведем итоги данной статьи. Получается, розетки в ванной должны иметь, по меньшей мере, степень защиты IPX1. В целях безопасности я рекомендую устанавливать влагозащитные розетки с защитной крышкой со степенью защиты IPХ4.

Дополнительная защита не помешает, тем более разница в стоимости не столь существенна.

Розетка в ванной

Август 11th, 2012 Рубрика: Розетки и выключатели

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п.1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Розетки в ванной устанавливать можно.

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

• зона 0
• зона 1
• зона 2
• зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

• питание линий производится через разделительный трансформатор
• линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.

Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А у Вас розетки в санузле установлены по всем перечисленным требованиям?»

146 комментариев к записи “Розетка в ванной”

Вот именно такая розетка и стоит у меня в ванной! А как же там совсем без розетки? Муж устанавливал сам и думаю, что со всеми соблюдениями правил, так как является инженером-электриком по специальности. Дмитрий, спасибо Вам, муж иногда заглядывает на сайт за помощью.

да, здесь задачка посложнее. Даже для профессионального электрика!

очень благодарен за статью! я как раз недавно на даче горячий душ устроил, все правильно-розетку для водонагревателя аж за два метра от поддона прикрутил.

Эх сколько можно было бы жизней спасти Дмитрий если бы они прочитали эту статью!
Многие просто по незнанию делают розетку в ванной без УЗО (про разделительные трансформаторы ввобще молчу)…
Но незнание как говорится не освобождает от поражения эл.током так что с этим лучше не шутить.
Обязательно надо делать УЗО или дифавтомат!

Дмитрий, Добрый День!
Возможно я не внимательно прочитал статью, но, как мне кажется, в данной статье не указанна информация о (расположение розетки в ванной комнате по высоте от чистового пола.) Спасибо.

Андрей, об этом в НТД ничего не говорится. Поэтому на свое усмотрение.

Все зоны в ванной действуют только до высоты 225 см от чистового пола.

Спасибо за дополнение. На картинке это расстояние указано.

Это если ванные комнаты больших размеров.У меня расстояние от смесителя в ванной до смесителя в умывальнике 1метр,а розетка между ними.Ни о каких 60 см и речи нет.

Требования перечисленные в данной статье относятся для всех типов ванн, как больших, так и маленьких. Если у Вас расстояние не выдерживается, то тогда нужно переносить розетку на другую стену.

Друзья, подскажите пожалуйста, как быть? ситуация с розеткой сложная.
Сейчас идет ремонт в ванной, облицовка плиткой, рабочего просила сделать розетку встроенную в стене в строне от раковины, примерно на уровне глаз. А он видимо забыл и пока меня дома не было заложил всю стену плиткой. Теперь предлагает установить розерку на коробе, который скрывает сливной бачок унитаза и тут же вплотную стоит раковина. Лично я жутко боюсь, получается, что розетка будет почти на уровне с раковиной, в непосредственной близости от воды и кабель пойдет спрятанный в коробе где постоянно бачок наполнен водой. Одни говорят, что можно устанавливать, другие говорят что нельзя.

ИЛи лучше сделать розетку на противоположной стороне стены?

В статье же указаны минимальные расстояния и зоны, где можно устанавливать розетки в ванной комнате. Вот и не рискуйте, Наталья. Установите лучше розетку на противоположной стене. Так надежнее и безопаснее будет.

Люди изучайте электротехнику, электродинамику…
УЗО и заземление — не панацея от поражения человека электротоком (пример вы будете стоять на сухом резиновом коврике и пальцами коротнете фазу — вас трахнет).
Тем более никакое узо и заземление не спасет от пожара!
Все госты пишутся на среднестатистическое использование.
Многое зависит от того как сделана ваша ванна, есть ли вытяжки, как устроен душ и т.д.
Пожары чаще всего от некачественной изоляции и от тонких проводов.
Рассказывали случаи затоплений, что вода из розеток текла и они при этом были под напряжением.
А если подходить с точки зрения техники безопасности, то ее можно до абсурда довести.

Добрый день!
Подскажите, можно ли прокладывать провод под самой ванной (согласно картинок это зона 0). розетку буду устанавливать в зоне 3, но провод получиться проложить только открыто под ванной. если открытая проводка под ванной возможна — то какого типа провод выбрать? Нужно ли протягивать провод в гофру?
PS: УЗО уже установлено.

Сергей, здравствуйте. В самом первом пункте статьи читайте, что электропроводка в ванной комнате должна быть выполнена только скрыто, согласно приведенных нормативных технических документов. Отвечаю на Ваш вопрос — под ванной прокладывать провод открыто запрещено.

А если в пластиковой гофре?

Сергей, в пластиковой гофре — это считается открытая прокладка. Почитайте здесь: виды электропроводок, открытая электропроводка и скрытая электропроводка.

Вот сегодня сам наткнулся на свой косяк!
Залил удлинитель (знаю, что их нельзя использовать, но компьютер иначе не подключить) (с одежды вода стекла в удлиннитель), благо автомат выбил.
ПОЭТОМУ ПРОВОДКУ ПОД ВАННОЙ не желательно делать, даже под плиткой и в гофре, рано или поздно вода туда может попасть.
КСТАТИ ЛЮДИ! ЕСЛИ У ВАС ВЫБИВАЕТ АВТОМАТ ИЛИ УЗО не спешите включать, проверьте все ли в порядке. Автомат просто так не выбъет!

А где именно, в каком пункте нормативного документа написано, что 0,6 должно меряться от центра розетки, а не от ее края?

В НТД об этом не сказано — думаю это и не принципиально важно, от края или центра розетки. Главное соблюдать разделение по зонам и выдерживать расстояние не менее 60 (см).

Что такое: «розетка с выключателем с уставкой не более 30 (мА)»?

Ищу информацию по зоне в 2,4 метра, так как в статье непонятки, а в коментах разъяснения нет.
У Вас картинки из какой книги? Хочу почитать оригинал. Часть этих картинок есть в книге:
Р. Н. Корякин
Нормы устройства сетей заземления
2002 год
Стр. 190
В книге есть и другие картинки, которых у Вас нет. У Вас эта книга или другая?

Если Вы внимательно читали статью, то знали бы откуда взяты картинки и информация. Никакими книгами я не пользуюсь, кроме НТД. Что именно Вам непонятно?

Вот эти пункты непонятны были, пока не скопирол сюда, в форму ответа (в браузере Opera часть текста после маркеров обрезается):
В зоне 3 можно устанавливать розетки, но при выполнении любого их нижеперечисленного условия:
питание розеточной линии производится через разделительный трансформатор
линия розетки защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

Например, по первому пункту у меня видно только слово «трансформатор», а по второму «выключателем с уставкой не более 30 (мА)»

После того, как скопировал текст сюда, он растянулся и появились новые слова.

1. ГОСТ Р 50571.11 в 1996 году был введен? У меня этот документ помечен 1997 годом.
2. Если мерять 60 см от центра раковины, то если поворачивается патрубок, то точка выхода воды сместится (при невращающейся трубке ее могут заменить со временем на не жесткого крепления).

В чем проблема? Сделайте запас по расстоянию больше, чем 60 (см) и будет Вам счастье.

А какую функцию выполняет разделительный трансформатор в зоне 3? На первый взгляд как было 220, так далее 220 и передается.

А почему ничего не написано в статье о питании оборудования через разделительный трансформатор и его заземлении и защите через УЗО после разделительного трансформатора?

Вообще то про разделительный трансформатор упомянуто в статье.

Имею в виду упомянуто, а о заземлении и защите с помощью УЗО установленного за разделительным трансформатором оборудовании не написано. А это очень важно. Может быть корпус нельзя заземлять после разделительного трансформатора, а на приборах как правило и защитный контакт есть. А может нельзя его подсоеденять? А если нельзя, то может и нельзя после разделительного трасформатора такие приборы монтировать.

В ванной комнате следует установить душевую кабину, все трубы: отопление, канализация, водопровод сделаны из пластика, надо ли делать ДСУП?

Если трубы выполнены из металлопластика, то заземлять их не нужно. Хотя это очень спорный вопрос и инспектора Энергонадзора его трактуют по разному. Например, мне разрешили их не заземлять.

А как можно заземлить металлопластиковые трубы?
С моей точки зрения надо предусмотреть ДСУП, если есть стиральная машина и другие электроприборы в ванной, при этом все другие квартиры тоже увязаны в ДСУП. Наверное ДСУП может быть полезна, если в одной квартире моются в ванной, а в другой квартире уронили электрощипцы для завивки волос или фен в раковину.

Тогда другой вопрос-надо ли заземлять металлический поддон душевой кабины?

Если для этого есть специальный зажим. А вообще гадать не нужно — читайте инструкцию к душевой кабине. Там все написано.

Хотелось бы поподробнее узнать о подключении водонагревателей и посудомоечной машины

Можно ли установить розетку на стене смежной с ванной комнатой. Сразу за стеной установлена ванная. Толщина стены 8 см, кирпич.

Дмитрий,а что такое разделительный трансформатор?

Сергей, согласно ГОСТ 30030-93, разделительный трансформатор — это трансформатор, первичная обмотка которого электрически не связана со вторичными обмотками с целью исключения опасности, обусловленной возможностью случайного одновременного прикасания к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции.

Переносил перегородку в ванной и ящик счетчика с УЗО оказался внутри ванной в 3-й зоне. Посоветуйте возможно не выносить прибор за пределы ванной комнаты?

Максим, счетчик в обязательном порядке нужно вынести из помещения ванны, т.к. счетчики электрической энергии необходимо устанавливать только в сухих помещениях.

Здравствуйте! Спасибо за статью, очень много полезного. Скажите пожалуйста, будет ли проводка открытой, если по вертикальным стенам она пойдет в штробе, а по потолку открыто, но при этом потом будет установлены металлические панели на потолок, т.е. она будет за ними скрыта. И можно ли устанавливать выключатели в ванне (есть желание кроме вентилятора со шнурком, ещё завести на вентилятор сигнал на включение со специального выключателя, на случай, если надо включить вентилятор и не тянутся в ванну за шнурком).

Михаил, если открытая электропроводка в дальнейшем будет закрыта панелями, то она будет считаться скрытой. Выключатель для вентилятора необходимо установить за пределами ванной комнаты (у меня выключатель для вентилятора установлен снаружи у входа в ванную комнату).

Спасибо за информацию!

Дмитрий можете подробнее написать про разделительный трансформатор в чем защита как работает напряжение на вторичке опасное

Фантазии ! Расстояние между розеткой и СМЕСИТЕЛЕМ не регламентируется ни в одном документе !
И второе : если имеет место быть «перегородка, изготовленная заводским способом и установленная стационарно…», то фактически ! розетка может находится в 2-3-х сантиметрах от края ванны (со стороны перегородки, само-собой конечно).
_________
По разделительному трансу : после него никакая «земля» в розетке не подключается (жирная точка).

И для кого я интересно так все подробно рассказываю. Вроде написал в начале статьи, что нормы взяты из ПУЭ и ГОСТ Р 50571.11. Расстояние 60 (см) я не придумывал. Перечитайте лучше статью и не высказывайте свои «фантазии» без весомых доказательств. Кстати, про перегородку Вы тоже не правы. Смотрите рисунок про душ с поддоном и стационарной перегородкой.

Вопрос
Хочу над душем установить освещение
потолок 2,75, светильник точечный
цоколь GU 5,3 класс защиты 1, IP 00
лампа — светодиодная 220V, IP 44
можно ли так сделать — если нет то какие возможные варианты?

В принципе требования по высоте проходят, значит устанавить можно.

а если вместо светодиодных ламп установить энергосберегающие, на коробке ничего не написано — скорее всего у них IP 00 — ведь на лампе будет конденсироваться пар из душа, не будет ли это создавать проблемы? какие возможные последствия могут быть при такой установке?
лампочки будут установлены на потолку, прямого попадания воды на них не будет, единственно возможно будет конденсат из пара. Продавцы сказали что можно так сделать — но все же хотелось бы услышать мнение профессионального электрика?

Для Андрея 22.08.13
Продавцы всегда говорят что угодно, лишь бы продать свой товар — им верить часто нельзя.
Продавцам не приходилось менять лампы в точечных светильниках IP00 над ванной, а мне приходилось. Лампы из-за пара намертво приржавевают к светильникам(особенно если патрон медьсодержащий, а цоколь лампы алюминиевый), пришлось вынимать все светильники из потолка и выкручивать лампы изнутри.Так что ставьте все электрооборудование ванной IP44(даже в зоне 3) в расчете на прямой удар струи воды по любому месту ванной.

Интересно было бы узнать логику заворота зоны 2 за угол стационарной перегородки ванной.

Здравствуйте, подскажите, что можно сделать. Ставили розетки в кухню, за стеной ванна стоит, рабочие пробили стену насквозь. Увидела недавно, что у меня под ванной два стакана задней частью торчат. Какими материалами это можно заделать? Чтобы и к панели бетонной присоединилось хорошо и ток не проводило. Заранее спасибо.

Олеся, заштукатурьте ротбандом или фугенфюллером, но учтите, что затвердевают они примерно в течение 30-40 минут. И все будет ок.

Для Олеси 14.09.2013 в 18:44
Чтобы к панели бетонной присоединилось хорошо, можно разными материалами, а вот чтобы влага не просачивалась из ванной в коробки, нужны влагонепроницаемые материалы, но даже и они будут проводить ток.У меня тоже бывают сквозные дырки, со стороны ванной подмазываю обычно — гипсом, сатенгипсом, но потом ложат плитку.
Кстати,помещение ванной комнаты относится к особо опасному помещению по сочетанию токопроводящего пола и сырости, человека убивает даже 5В.

Автор, а в твоей ванной комнате, по ровнее никак розетку нельзя было выставить? И без бл..ства сбоку) Конечно такие комменты скорее удаляют, а то епт правда глаза колит, но мне бы стыдно было залить такое фото.

Все уже давно устранено, просто фото с изменениями не делал.

А что вы скажите про настенные шкафы со встроенной в них подсветкой и розеткой? Они же вешаются прямо над смесителем, а в компактных ваннах еще и почти с краем ванны

Алексею 13.10.2013
В этих шкафах розетка IP20 на 600Вт, галогенные лампы IP20, хорошо хоть 12В от электронного трансформатора на шкафу(накрыт крышкой IP20). Вот и думайте, где его по правилам можно ставить

Вот правда-сколько людей,столько и мнений!Хватит засаживать автора! До ужаса не приятно читать такие отзывы! Не нравиться-делайте по своему,вызывайте профессионалов,платите деньги.Не пойму откуда столько агрессии.Автору большое спасибо.Ваши статьтьи-как будто взгляд со стороны: что-то подглядеть,над чем-то по серьезнее задуматься.

Спасибо за полезную информацию.
А у Вас ванная комната не так проста как кажется. За унитазом видна лейка от биде. Которая, по идее, является душем без поддона (с разбрызгивателем). И до розетки уже меньше 60см. Или я ошибаюсь?

Дмитрию 06.05.2014
А конечно, кто хочет формально соблюдать ПУЭ, смотрит на поддон. А кто хочет соблюсти безопасность, смотрит на возможность брызг по всей ванной.

Добрый день! Спасибо Вам за такой полезный сайт и за Ваш труд.
В квартире старая алюминиевая проводка, хочу запитаться от нее через соединительные клеммы и провести 2 розетки — одну в ванную под стиралку (2,1кВт), вторую в туалет под бойлер (1,8-2,5кВт).
Я купил медный кабель ВВГнг 3*2,5 СКЗ (прочитал ваши статьи и понял, что заземления в моем доме не будет никогда, так что один провод получился лишний), два автомата IEK С16А и один УЗО IEK ВД1-63 32А 30мА.
Вопросы:
1. Могу ли я поставить один УЗО на две данные розетки и как это сделать? Правильно ли мне посоветовали в магазине такую идею и параметры купленных эл. товаров?
2. Есть ли смысл поменять одноконтактные автоматы С16А на двухконтактные для большей безопасности?

P.S. Бойлер и стиралка совместно будут работать крайне редко (несколько раз в году).

Юрию 13.05.2014
Имеет смысл поменять УЗО IEK (насколько я помню, электронное) на брендовое типа А, а два автомата С16 на один однополюсный В13 на всю эту линию, иначе нет гарантии, что Ваша линия не сгорит.

В ванной комнате эл.оборудование подключается через УЗО 10ма, а силовой автомат устанавливается по величене тока (А-10 на 2квт,А-16 на 3квт,А-25 на 5квт).УЗО на 30ма устанавливается на квартиру.УЗО на
100ма устанавливается на вводе здания.Спасибо за внимание.Имею большой опыт элетромонтажа 5-9 этажных домов

фадею 25.05.2014
Что, одно УЗО 30мА на квартиру? И таких много и давно?

Наверное,давно, если опыт большой

Не знаю, как где, но у нас в Киеве уже лет 10 ставят по 4-5 дифов в новых квартирах.

Здравствуйте, Дмитрий.
Есть два вопроса, правда, извините, не совсем по теме статьи.
Если отверстие вытяжки расположено под потолком, в стене между ванной и кухней (как, наверное, в большинстве квартир), т.е в зоне 1, можно ли устанавливать в это отверстие вытяжной вентилятор?
Можно ли в зоне 1 (и соотвественно в зонах 2 и 3) устанавливать встраиваемые в подвесной потолок из пластиковых панелей светильники, если высота этого потолка менее 2,25 м. и в случае, если более 2,25 м.?
Спасибо.

здравствуйте,подскажите пожалуйста,живем в своем доме,пока ванной нет,но в единственной комнате которая подходит под ванную электрический счетчик,комната 2 на 3,высота потолка 270см,счетчик под потолком….Подскажите пожалуйста,можно,нельзя,вобщем какие варианты,(кроме другой комнаты)

Ирине 21.11.2014 в 14:56
По идее, если счетчики можно ставить и на улице в шкафу IP44, то в таком же шкафу его можно разместить и в ванной. Но что это будет за ванная? А как у вас с проводкой к счетчику и от него?
А нельзя перенести счетчик из этого помещения?

Спасибо за статью!На таких как Cubic внимание не обращайте.Кубик,он и в Африке кубик.Статья ,для таких как я далёких от электрики,полезная.Узнал главное- в ванной розетки устанавливать можно!

Добрый день.
Если нужно установить точечные светильники над ванной, допустимо ли устанавливать светильники 220В, или только 12В? Если на 12, допускается ли привинтить трансформатор для них к черновому потолку в ванной комнате, ближе к двери?

Для СВ 13.01.2015 в 03:01
12В, конечно, безопаснее, но можно и 220В, только с заземлением светильников и замедлителем зажигания. Место установки трансформатора должно быть таким, чтобы его можно было легко заменить, т.е. прикручивать его к черновому потолку нельзя, обычно его просто кладут на подвесной потолок через дырку для светильника, в этом случае расстояние между потолками выбирает не хозяин или потолочник, а электрик — не всякий трансформатор во всякую дырку залезет. Скорее всего, трансформатор будет электронный, так что длина линии питания от него до последней лампы в цепи должна быть не больше 2м, вот и выбирайте место установки трансформатора под это требование.

elalex, следовательно, если потолок натяжной, то схема с транформатором не потянет? О же немного провиснет под его тяжестью.

Есть еще такой вопрос: допустимо ли повесить над умывальником рядом с ванной икеевский зеркальный шкафик с подсветкой, выключатель установим вне ванной комнаты (вывод кабеля из стены получится ближе 60 см. к краю ванны). Вторая идея — расположить за шкафом влагозащ. розетку (для доступа выпилить отверстие в задней стенке), для питания зарядной базы зубных щеток (которая постоянно будет находится в этом шкафике). Опять же, фактически розетка ближе 60 см ко краю ванны, но непонятно где заряжать щетки помещении шириной 130 см, 70 из которых занимает ванна.

Для СВ 14.01.2015 в 02:31
1.Есть мнение, что натяжные потолки — дело очень рискованное для электрики и электриков, вплоть до того, что их монтажники — злейшие враги электриков. Я однажды очень сильно распространялся про это, при желании могу повторить. Пока же могу сказать вот что.
2.Естественно, трансформатор на такой потолок класть нельзя, его нужно установить в какой-то щиток снаружи ванной, я делал нишу и вставлял ревизионную дверку.
3.ПУЭ делят ванную на зоны и не рассчитывают на экстремальное событие — прямой удар струи воды в любое место ванной, а я рассчитываю и ставлю все электрооборудование ванной степени защиты IP44. Так что и подсветка зеркала и ее выключатель тоже должна быть IP44.
4.Ставить розетку внутри шкафчика — плохая идея. Электрики рассчитывают — если розетка загорится, она не должна поджечь шкафчик. Наверно, на время зарядки щеток можно и приоткрыть дверку шкафчика.

Для СВ:
13.01.2015 в 03:01

По ПУЭ п.7.1.47. «В зоне 1 могут устанавливаться только водонагреватели».
Границей зоны 1 является высота 2,25 метра. Получается, что на высоте больше 2,25 м устанавливать светильник 220 В можно. На меньшей высоте нельзя устанавливать никаких светильников.

Какой мощности и габаритов должен быть разделительный трансформатор, чтобы иметь возможность подключать фен мощностью 2 кВт

Александру 18.02.2015 в 12:17
Разделительные трансформаторы — изделия редкого применения, изготавливаются индивидуально, соответственно имеют индивидуальную высокую цену. Как-то у одного моего заказчика была тяжелая проблема с исправлением последствий неправильного монтажа проводки целого особняка проводом. а не кабелем. Технически можно было поставить разделительный трансформатор на весь дом, где-то 10кВА. Хозяин узнал габариты, вес, цену и ужаснулся.
На 2кВА габариты будут где-то с полведра и вес 20кг. Нужно место для установки, отвод тепла, защита. В-общем, спасет не разделительный трансформатор, а только дифзащита.

Здравствуйте. Вообще отличные, полезные статьи на сайте. Но о розетке в ванной, я когда делал, не думал особо о том что есть такие правила и т.п. У меня только выполнено правило расстояния от водоприборов.

У мну стоит накладная шнайдеровская.
Подключена к выключателю освещения — есть свет есть напруга , нет света напруги нет.

elalex: просветите, в чем смысл в применении разделительного трансформатора и отличия между проводом и кабелем- раз. О самой мощности- вопрос отдельный- ЗАЧЕМ 2 кВт, а тем паче- 10.

Денису 15.04.2015 в 02:40
А что включаете в розетку? И выключатель выдерживает?

Денису 15.04.2015 в 02:40
И подключение к светильнику? И заземления нет?

А что, у фена для кудрей есть заземлитель? Покажите!

Для ПАВ 15.04.2015 в 13:19
1.Сначала про известное различие провода и кабеля. Если металлическая жила, потом только 1 слой пластмассовой или резиновой изоляции — провод. (Всякие монтажные провода с многослойной изоляцией, включая шелковую, здесь не рассматриваем.) Бывают многожильные провода, гибкие (ПВС) и негибкие (ППВ).
Если сверху изолированной жилы еще тонкий слой изоляции (как у ВВП) — защищенный провод. Если второй слой — крепкая изоляция, да еще несколько изолированных жил — кабель. Теоретически существуют и одножильные кабели ВВГ, я бы хотел применять их для внутреннего монтажа щитов, но таких я не встречал.
Под выражением » крепкая изоляция» нужно понимать не только толщину, но материал изоляции. Полиэтилен считается более слабым изолятором, при перегреве он плавится, жилы многожильного гибкого провода (ПВС) закорачиваются, а поливинилхлорид — обугливается и сохраняет разделение жил, на сайте описывался этот опыт. Между электриками идут жестокие непрекращающиеся споры о возможности применения проводов ПВС как установочных.
Естественно, чем слоев изоляции больше, и чем они крепче и толще, тем изделие надежней и области его применения шире. Провода требуют дополнительной внешней защиты от повреждений, уже давненько (лет 15) их запретили замуровывать в стены, как это было при СССР. Но некоторые неграмотные или хитрые электрики продолжают их муровать, из-за чего и возникают тяжелые проблемы, в том числе и та, которую я описываю ниже.
2.Разделительный трансформатор — известное средство повышения электробезопасности. На входе и на выходе — по 220В, усиленная изоляция обмоток, между обмотками заземленный экран. Вторичную обмотку заземлять запрещено, поэтому для нее нет понятия «фаза» и «ноль», к любому проводу можно (но лучше не нужно) прикасаться без опасности электротравмы. При СССР предлагали включать розетки в ванных только через разделительный трансформатор.
Вот и Александр 18.02.2015 в 12:17 спросил про разделительный трансформатор для фена мощностью 2 кВт, я описал, как он может выглядеть.
А вот я 18.02.2015 в 14:22 слегка заикнулся про свой случай с монтажом проводки целого особняка проводом, а не кабелем. Расширяю описание. Где-то 10 лет назад провода замуровали в стены. На вводе в дом электроснабжающая организация поставила УЗО 30мА, оно оказалось единственным в доме и собирало все утечки. Естественно, иногда утечки превышали порог срабатывания УЗО, и дом оставался без света. Меня спросили: что можно сделать? Предложил 2 варианта: первый — дорогой и более правильный, второй — гораздо менее дорогой и не совсем правильный.
По первому варианту после УЗО 30мА ставился разделительный трансформатор для питания всего дома (примерно 10кВт), затем было разделение всего дома на 3 УЗО 30мА, соответственно утечки делились на три части, и УЗО не должны были срабатывать. Вариант был отвергнут хозяином из-за сложности и дороговизны.
Было сделано по второму варианту — на вводе вместо УЗО 30мА поставили УЗО 100мА, и опять же было выполнено разделение всего дома на 3 УЗО 30мА. Кабель между УЗО 100мА и УЗО 30мА (в основном, подземный) оказался опасным для людей при повреждении.

ПАВ 15.04.2015 в 22:39
1.У Админа, наверно, запарка — последующие комментарии появляются на сайте раньше предыдущих.
2.Я не сильно знаком с конструкцией фенов. Наверно, они имеют пластмассовый корпус, двойную изоляцию и не требуют заземления. Но у электриков есть понятие «защита от дурака» — что бы и кто бы не включал в розетку, не должно создаваться опасных ситуаций. Другими словами, розетки не должны делаться под определенных потребителей (в смысле наличия или отсутствия заземления), они все должны делаться единообразно — с заземлением. Сегодня в нее тыкают фен, а завтра тыкнут стиральную машину.
Поэтому если хозяева не могут или не хотят вести в ванную новые фазу и ноль, и предлагают взять их с лампочки, я советую подвести в ванную хотя бы заземление.

Здравствуйте!
У нас в городе розетка класса ip44 есть только в наружном исполнении. Скажите такую можно подключить к скрытой проводке? и как это сделать?

Власу 13.06.2015 в 20:36
Проще всего тупо установить наружную розетку поверх плитки. Можно и в глубине плитки, но процедура установки наружной розетки IP44 в плитке ванной достаточно сложная, и при правильном выполнении вполне осуществимая.
1.Розетка должна быть почти утопленной в плитку и со всех сторон окантованной каким-то фризом треугольного сечения не больше 10х10мм по катетам. Такого фриза я не видел, но он должен быть, уж не знаю, из какого материала, но очевидно влагостойкого. Плиточник должен утвердить проект окантовки розетки со всех сторон. Без окантовки будет видна некрасивая щель между плиткой и розеткой.
2.На стене ванной выбирается примерное место установки розетки.
3.Плиточник должен нарисовать сетку швов между плитками в районе установки розетки.
4.Заказчик выбирает место установки розетки относительно углов и краев той плитки, которая будет накрывать район установки розетки. Технически проще, если розетка будет в самом углу плитки. Плиточник просто отпиливает нужный квадрат в углу плитки.
5.Когда становится совершенно ясно, где место установки розетки, на этом месте в стене делается углубление достаточной глубины, чтобы полностью скрыть розетку под плиткой, и с запасом 1см по краям розетки.
6. В полученное углубление заводится кабель ВВГ с запасом 15см и закрывается (от заливания плиточным клеем) плотной мелованной бумагой.
7.Плиточнику вручается розетка с указанием вырезать в плитке квадрат под розетку в выбранном месте.
8.Установку розетки должен делать электрик, а не плиточник. Кабель ВВГ максимально вытягивается из дырки в плитке и продевается через розетку. Углубление в плитке достаточно наполняется раствором смеси гипса и сатенгипса (чтобы не так быстро застывало). Розетка вдавливается в углубление, чтобы она выглядывала из плитки на толщину вышеуказанного фриза. Остальное понятно?

Подскажите пожалуйста можно ли укладывать тёплый пол в ванной без поддона и если да то какие меры предосторожности следует применить частный дом

Доброго времени суток! Панельный дом 70-х годов постройки. В ванную провели розетку для стиральной машины (раньше она стояла на кухне). Можно ли обойтись АВДТ на 30мА или желательнее все-таки 10мА? Не будет ли ложных срабатываний?

Александру 06.10.2015 в 18:48
1.Ложные срабатывания при 10мА маловероятны, но возможны. На Западе вообще манера ставить УЗО 10мА, а то и 5мА в каждую розетку.
2.IEK не отвечает на запрос «АВДТ», но по памяти, это электронный дифавтомат. Лучше был бы электромеханический. И вообще, лучше бы была связка — электромеханическое УЗО типа А + автомат защитной характеристики В.

Спасибо за совет! Я имел в виду именно электромеханический дифавтомат, над связкой УЗО(тип А)+Автомат(характеристика B) подумаем. Наверное, возьмём тогда ABB 1P 16A (B) 6kA и той же марки УЗО 2Р 16А тип A 10mA. К тому же, это выйдет значительно дешевле, чем брать один диф на 10мА.

Александру 07.10.2015 в 12:47
Если Вам удастся найти УЗО АВВ типа А, это будет событие! Я его никогда не видел. А если Вы его еще и купите, я высоко оценю Ваше благосостояние.
Обычно я всегда ставил УЗО Hager CD263J, 2 штуки на всех потребителей квартиры.

Уважаемый автор!
Не вводите в заблуждение людей про расстояние от смесителя умывальника до розетки! Это всего лишь Ваша догадка!
Покажите ссылку хоть на один документ, в котором это регламентировано.
Ссылка на ГОСТ Р 50571.11 от 1996 не принимается, так как ГОСТ регламентирует расстояния от ванны, душевой кабины и разбрызгивателя с поддоном, тут ни слова про умывальник не сказано!

Так давайте свою версию, вперед!

Я читаю документы буквально. Раз написано от ванны, то это от ванны! От смесителя умывальника расстояние не в одном документе не регламентировано. Делайте хоть вплотную, хоть где. Там где Вам удобно!

Добрый день!
Уже немало полезного нашел на Вашем сайте. Спасибо!
Вопрос по розеткам в ванной. Сначала хотел сделать только одну — под машинку с УЗО. Потом вспомнил про жену с её феном. Сейчас она подключается где попало, только не в ванной, там нет розеток пока.
Вопрос: машинку лучше оставить совсем отдельно или обе эти розетки можно подключить на одно УЗО? Объединять «феновую» розетку с коридорными, думаю, нелогично, так как условия разные.

Макс, ничего страшного нет, если Вы объедините розетки для стиральной машины и фена.

Почему на второй картинке снизу расстояние до розетки отсчитывается от крана (разбрызгивателя)?

Это получается границы зоны 2 — здесь запрещено устанавливать розетку!

Мне кажется как минимум отмерять нужно от края раковины.

Здравствуйте!
Я не до конца понял: при установки розетки в ванной (новая многоэтажка с заземлением TN-C-S и шиной СУП в ванной)заземление этой розетки нужно делать двойным (и к заземлению общему и к СУП)?

Да, ещё в эл.щитке квартиры стоит 1 УЗО общее на 100 мА. Нужно ли для розеток в ванной второе УЗО или достаточно подключиться к общему?

Приветствую!
Ответьте пожалуйста мне на такой вот вопрос. Чтобы подключить проточный водонагреватель в ванной мне нужно проложить отдельный кабель с подъездного щитка. Узо я поставлю в своей квартире, а защитный автомат мне можно установить также в квартире, чтобы ближе было? Или только в подъездном щитке? Заранее благодарен, жду Вашего ответа.

Марат, нет разницы, хоть в квартире будет автомат, хоть на лестничной площадке. Главное, чтоб был выбран правильно его номинальный ток. Тоже самое относится и к УЗО.

Админу:
Вопрос Олега от 17.04.2016 (01:04)действительно интересный.
Как Вы считаете надо ли к контакту РЕ розетки в ванной подводить РЕ питающей линии и + РЕ проводник системы ДСУП или допустим можно в ванну провести от квартирного щитка двухпроводную линию, а к РЕ контактам розеток провести защитные проводники от шины РЕ ДСУП ванны. Желательно, если есть, чтобы была ссылка на соответствующий документ.

у меня горе-строитель розетку поставил в первой зоне:(

А что с трубами гор. И хол. Воды и полотенцесушителем от гор. Воды? На каком растоянии должна быть розетка?

Старый панельный дом. Стиралка в ванной. Пока запитывается от розетки между ванной и туалетом. Будет делаться ремонт ванной (кафель) и коридора.

вопрос: можно ли проложить проводку от розетки между ванной и туалетом во внутрь ванной. Заземление хочу взять и протянуть о розетки плиты (третий провод там есть)
В ванной хочу поставить розетку с УЗО -посоветуйте какую выбрать? цены на них очень высокие. Или сделать бокс ip44 с розеткой и Узо внутри ( в ванной)

Григорий, в качестве ответа на Ваш вопрос рекомендую Вам почитать мою подробную статью про монтаж электропроводки в ванной комнате — там я приводил все основные требования, и не только по розеткам, но и освещению. Зачем искать и покупать дорогостоящую розетку с УЗО, когда в ванной можно установить обычную розетку с классом защиты IP44, а эту всю линию защитить обычным УЗО с током утечки 30 (мА), которое можно установить в щите?!

Не совсем только понял,а если проводка скрытая — то она может быть в мет. трубе?

>И для кого я интересно так все подробно рассказываю. Вроде написал в начале статьи, что нормы взяты из ПУЭ и ГОСТ Р 50571.11. Расстояние 60 (см) я не придумывал.

И все же, давайте уточним. ГОСТ на который Вы ссылаетесь ничего не говорит о раковинах, только об ванных и душевых.

Не сказано про раковины. На каком основании я должен отступать 60 см, хоть от края раковины, хоть от оси смесителя, если по логике ГОСТ по отношению к раковинам зональность (зона 1, зона 2 и т.д) не применяется?

Здравствуйте, у нас розетка расположена на коробе, в котором спрятан канализационный стояк. Провода к ней подходят с обратной стороны короба, т.е располагаются в непосредственной близости к стояку (пластик). Допустимо ли с точки зрения безопасности такое расположение розетки?

Всем привет) Вопрос:столкнулся с проблемой «отсутствия-присутствия» разделительных трансформаторов как таковых в нашей глубинке…но есть мысль (и возможность покупки)однофазных стабилизаторов напряжения с гальванической развязкой и запитать через него всю квартиру.Каким номиналом и где тогда ставить УЗО?
Спасибо.

Вы сначала найдите СН, в котором есть эта развязка гальваническая ! Сколько приходилось, только автотрансформатор. УЗО всегда выбирается по простому принципу- для СУ и помещений с повышенной опасностью- лучше 10 мА, для остальных, и если проблема с 10 мА- 30.

Можно ли устанавливать розетки и выключатели на стенке шкафа у мойки?

Ольга, на ваш неконкретный вопрос как прикажете отвечать- так же неконкретно ?

Здравствуйте! У меня проблема, помогите, пожалуйста.
Не могу разобрать, что за скрученный провод возле чугунной ванны висит. Пришёл этот толстый медный провод с «пучка» проводов от освещения ванной и туалета, в коробке с выключателями его нету. На коротко звонится с землей (нормальный писк тестера), прерывисто пищит на ноль и фазу (проверял на отключенных «автоматах».

Вопрос: К чему его подключать? Это какая-то «недоделка» оставшаяся от строителей?

Для инфы: Купили квартиру в доме 2005 года, сейчас делаем ремонт, чтобы нормально вселиться. Везде трёхпроводная электропроводка с заземлением и «автоматами» (УЗО? в щитке над электросчётчиками), 1-ый на розетки и свет ванная, туалет, кухня (16А), 2-ой на коридор (16А), 3-ий на комнату (16А), 4-ый на электроплиту (40А по-моему).

Здравствуйте. А если в зоне 3 на стене образуется конденсат, то допускается там ставить внешние розетки или эта зона превращается в зону 1?

Люди, не заморачивайтесь, там еде это не надо Помните, уставливая розетку в ванной комнате, вы превращаете помещение повышенной опасности в помещение особо опасное ! Не нужно устанавливать стиральную машину в ванной комнате! Вызывает большое сомнение необходимость заземления ванны (здесь теория не всегда дружит с практикой). Обязательно заземляйте элетрический бойлер, лучше от своего самодельного заземления.

4ОМА, лихой вы казак, однако!
Начнем с последнего- и как вы высотке прикажете сделать свое заземление, например, начиная с 3-го этажа?
Фтарое- где ставить СМ в квартире, например- в 9-тиэтажке, не говоря про 5-тиэтажные хрущобы?
Все розетки в СУ сразу становятся особоопасными и всегда? Может, сделаете оговорки какие?
А как с бойлером, его где можно- там, где есть место, или где не опасно, чем он СМ хкже?

4 ОМА:
06.02.2018 в 22:51
Обязательно заземляйте элетрический бойлер, лучше от своего самодельного заземления.

Вы подскажите пожалуйста, А для чего вообще нужно делать заземление бойлера,в чем его суть, и если его не делать что в этом плохого.

Установка розеток в ванной

В любой квартире установка розеток в ванной комнате необходима. Количество бытовых приборов, которые использует обычная семья при проведении стандартных гигиенических процедур, достигает десятка. И каждому из них необходимо питание от электросети. Через розетки подключают технику, обеспечивающую комфорт: стиральную и сушильную машину, бойлер для нагрева воды, полотенцесушитель. Также они нужны для пользования электрическими зубными щетками, бритвами, ирригаторами, феном, прочими устройствами для укладки волос или ухода за кожей.

Можно ли ставить?

Ванная комната – это бытовое помещение с повышенной опасностью из-за риска попадания внутрь электроприборов влаги и постоянных перепадов температуры. Существуют некоторые ограничения по размещению электрических розеток в этом помещении, например, расстояние от пола, которое необходимо выдерживать. К сожалению, в большинстве квартир ванные слишком маленькие, поэтому в них попросту нет места для безопасного размещения электророзеток, поэтому их приходится ставить за пределами санузла – в примыкающем коридоре.

Но категорического запрета на установку электрических розеток нет. Всё зависит от планировки, расположения ванны, мойки, душевой кабинки или уголка.

В ванной мы пользуемся электроприборами. Часто здесь установлена стиральная машинка, есть водонагреватель. Во многих квартирах электрические полотенцесушители, которые также требуют подсоединения к электросети. Нужно питание для фена, утюжка для волос, бритвы, зубной электрощетки и других мелких приборов. Пользоваться удлинителями неудобно. К тому же удлинитель без специальной влагозащиты, брошенный на пол в ванной, опаснее поставленной по всем нормам розетки.

Требования к розеткам в ванной комнате

Если соблюсти все нормы по расположению, удаленности от воды, устанавливать и использовать исключительно предназначающиеся для влажных помещений приборы, то монтировать розетки в ванной комнате можно и нужно.

Высота размещения от пола

Высота розеток, которые находятся в ванной зависит от площади, планировки. Нет строгих стандартов, но обычно их размещают на высоте 90 – 100 см от пола. Можно установить и выше, главное – чтобы ей было удобно пользоваться. На безопасность использования это не влияет.

При строительстве современных многоквартирных домов учитывают требования ПУЭ, которые не рекомендуют размещать розетки выше 1 метра от пола. Стандартная высота – 40 – 45 см от железобетонной плиты, то есть 30 – 35 см от чистового пола. Ниже 30 см монтировать розетки не нужно, чтобы их не залило и не замкнуло при подтоплении.

Влагозащита

Независимо от расположения розеток в ванной комнате они обязаны быть защищенными от брызг и потоков воды. Класс защищенности от влаги и пыли маркируется IP и двумя цифрами. Первая обозначает степень пылезащищенности, вторая – защиты от воды. В санузлах ставят изделия класса IPх4, то есть с самым высоким уровнем влагозащиты. Только в этом случае розетка не боится воды, которая может попадать на неё с любой стороны. Для такого изделия обязательны защитные шторки на контактах и крышка.

Нормы установки

Чтобы правильно и надежно установить подходящую розетку в ванной, нужно не только подобрать для неё подходящее место, но также соблюсти правила электробезопасности:

1. Заземление. Это необходимо для безопасности. Заземление есть во всех современных домах. Его нельзя выводить в ванную и в трубопроводы из металла. Выводят заземление на входной щиток с автоматическими переключателями.
2. Автоматы. Предусмотрены везде, где устанавливается электрооборудование высокой мощности. Поскольку стиральная машина и бойлер относятся к такому оборудованию, а устанавливаются они почти в каждой квартире, то и автоматы должны присутствовать обязательно в каждом жилище.
3. УЗО. Устройство для защитного отключения имеет смысл поставить в ванной на всё электрооборудование и проводку. Устройство срабатывает на утечки тока — даже минимальные — и отключает электричество для недопущения аварийных ситуаций.

В ванных при монтаже электрооборудования не допускается использование скруток и любых соединителей проводов.

Розетки подключают трехжильными кабелями с двойной изоляцией. Медными кабелями подключают розетки, не склонные к окислению и стойкие к нагрузкам, с малым контактным сопротивлением.

Вся электропроводка во влажных помещениях должна быть только скрытой. Как бы ни была красива внешняя ретро-проводка, от неё в ванной лучше отказаться, оставив для жилых комнат. Нельзя размещать проводку в трубках из любого металла или использовать металлические скобы для её закрепления. Если невозможно проложить закрытую проводку, её делают наружной, но прячут в гофрокороб.

Установка розеток в ванной регламентируется ГОСТ Р 50571-7-701-2013 «Помещения для ванных и душевых комнат».

Какие розетки лучше выбрать для ванной комнаты?

В ванной комнате, вне зависимости от визуальной составляющей, ставят розетки, исходя из их технических особенностей. Они должны быть защищенными от влаги и безопасными.

По типу монтажа бывают встраиваемые и накладные. Встраиваемые делают максимально незаметными, они не имеют выступающих деталей. Для установки понадобится просверлить отверстие с углублением в стене. Есть двойные и даже тройные розетки для внутреннего монтажа.

• Но не для каждого интерьера подойдут встраиваемые розетки. Винтажные розетки накладного типа также могут подойти для ванной, если имеют необходимый уровень влагозащиты.

Очень удобны накладные розетки с дополнительной влагозащитной крышкой, которая оберегает от возможного попадания влаги внутрь.

Существуют закрытые розетки, встраиваемые в шкафы. Их монтируют на дно или заднюю стенку выдвижного ящика. Они вставляются в вырезанное под них отверстие, к ним подводятся электрические провода. Крышка для встраиваемых в мебель розеток не нужна, так как они и так защищены от потоков воды. Но нужно смотреть, чтобы вода не стекала по задней стенке с раковины.

Если предусмотрена подсветка на зеркало, розетку для неё лучше разместить внутри шкафчика или за зеркальной панелью.

Важно, чтобы электроточка имела:

• уровень защищенности не меньше IP44;
• крышку, предотвращающую попадание внутрь брызг;
• закрывающиеся вставками из пластика или резины контакты;
• уплотнитель из силикона для дополнительной влагозащиты.

Что касается мощности, то для стиралки и прочих крупных приборов нужны розетки на 16А, для мелких бытовых устройств достаточно 8А.

Все электроточки в санузле должны обязательно иметь заземление.

Какую розетку, подходящую по нормам безопасности, установить в ванной комнате, необходимо решать с учетом характеристик водозащиты, цвета, материала и внешнего вида.

Сколько розеток нужно в ванной комнате

Число розеток подсчитывается до ремонтных работ. Для этого нужно составить точный список устройств, работающих от электросети. В ванной комнате это стиральная машина, полотенцесушитель, работающий от электросети, водонагреватель, принудительная вытяжка, фен и прочие инструменты для укладки волос, бритва, зубная щетка. Список может быть и больше, и меньше. Всё зависит от уклада жизни семьи и функций помещения.

В списке выделяют приборы, которым подсоединение к сети требуется в течение длительного времени или постоянно. Им нужны собственные, отдельные точки питания. Другие используются не одновременно, поэтому могут включаться в одну и ту же розетку.

Если в помещении установлены и стиральная машинка, и бойлер, для каждого прибора нужна своя розетка, ведущая к УЗО в электрощитке. Если нагреватель для воды очень мощный, то обычной розетки для него может оказаться недостаточно: его подключают через отдельный кабельный вывод. Это необходимо продумать до начала электромонтажных работ. Для полотенцесушителя, работающего от сети, необходима собственная точка питания, расположенная рядом, чтобы не тянуть шнур по стенам.

Расположение розеток

Размещение розеток производится исходя из безопасности и удаленности от источников влаги в ванной.

Зоны установки

ГОСТ Р 50571-7-701-2013 делит санузел на 4 зоны установки:

1. Зона 0. Это красная зона, где запрещено ставить любые электроприборы. Это непосредственно ванна, душевая кабинка, раковина. Установка в этой зоне любого работающего от электросети оборудования опасна для жизни и не допускается категорически.
2. Зона 1. Находится рядом с раковиной или над ванной. Здесь также запрещено монтировать розетки, но допустимо подключить через автомат бойлер классом IPх5.
3. Зона 2. Радиус в 60 см от ванны, мойки, душевой. Розетки здесь ставить опять же запрещено, но разрешается установить прибор, который будет включен в розетку, поставленную в следующей зоне. Например, бойлер находится в зоне 2, а розетка для него – в зоне 3. Также здесь разрешено размещать приборы, включающиеся не вилкой в розетку, а со шнурка.
4. Зона 3. Все остальные участки. То есть розетки можно устанавливать в ванной комнате дальше 60 см от умывальника, ванны, душевой.

Деление на зоны работает только для перегородок высотой до 225 см. То есть можно ставить розетки на высоте более этого уровня в любой зоне. Если санузел очень маленький, в нём может не оказаться зоны 3. В таком помещении можно подключить бойлер, если электроточку для него разместить на расстоянии 15 – 20 см от потолка. В период отключения горячей воды или при регулярном пользовании водонагревателем он может быть включен в сеть постоянно. То есть иметь постоянный легкий доступ к розетке необязательно. При правильной установке такое подключение к сети безопасно.

Расстояния

Розетку для стиральной машины в ванной лучше ставить на расстоянии 1 метра от пола при стандартной высоте прибора 85 см. При этом она должна быть удалена от источника воды (смесителя) на 60 см. Также на расстоянии 1 метра устанавливают розетки для малых приборов – фена, плойки, электрощетки и др. Важно, чтобы при пользовании ими шнур не был в натянутом состоянии.

Монтаж розеток в ванной: советы и правила

• до начала монтажных работ выделяют для санузла линию с отдельным автоматом на случай аварийного отключения
• каждая розетка подключается при помощи обособленного провода;
• необходимо заземление;
• розетку размещают на расстоянии не менее 60 см от источника воды.

Электромонтажные работы начинаются с разметки. Затем в выбранных местах просверливают отверстия и вставляют в них дюбели. Наконечники проводки зачищают от изоляции ножом, подсоединяют её к розетке. Коробку после подсоединения проводов крепят болтами в монтажные отверстия.

Если розетка встраиваемая, под неё сначала выдалбливается углубление по размеру коробки.

Если нужна дополнительная розетка, к ней проводится новая линия кабеля от щита и устанавливается отдельный автомат. Также можно поставить трансформатор и заземлить новую розетку от ближней к ней существующей электроточки.

Гораздо удобнее заранее просчитать всех потребителей электричества в ванной комнате, предусмотреть установку мебели и сантехники, продумать схему подключения, чтобы монтировать электропроводку, коробки до облицовочных работ. Но иногда приходится устанавливать розетки на облицовку. В ванной комнате обычно стены оформлены керамической плиткой, сверлить их нужно специальными сверлами или коронками, предназначенными именно для такого покрытия. Они не дадут плитке потрескаться.

При проведении электромонтажных работ важно соблюдать технику безопасности:

• любой монтаж производят строго при отключенном электричестве;
• перед подключением нужно проверить проводку индикатором;
• избегать контакта с оголенной электропроводкой.

Розетки в ванной комнате подключаются так же, как и во всей остальной квартире. При соблюдении норм безопасности и наличии навыков работы с электрооборудованием сделать это можно самостоятельно.
