Как сделать зарядку для кроны своими руками

Простое зу для аккумуляторов крона. Зарядное устройство для кроны своими руками Как сделать зарядное устройство для кроны 9v

Рассмотрим устройство для зарядки маломощных аккумуляторных батарей на 9 вольт, типа 15F8K. Схема позволяет заряжать батарею постоянным током около 12 мА, а по окончании — автоматически отключается.

В ЗУ есть защита от короткого замыкания в нагрузке. Устройство представляет собой простейший источник тока, включает дополнительно индикатор опорного напряжения на светодиоде и автоматическую схему отключения тока по окончании зарядки, которая выполнена на стабилитроне VD1, компараторе напряжения на ОУ и ключе на транзисторе VT1.

Принципиальная электрическая схема.

Уровень зарядного тока устанавливается резистором R7 по формуле, которую вы можете посмотреть в оригинале статьи на картинке (клик, для увеличения размера).

Принцип работы зарядного устройства

Напряжение на неинвертирующем входе микросхемы больше напряжения на инвертирующем. Выходное напряжение операционного усилителя близко к напряжению питания, транзистор VT1 открыт и через свётодиод течет ток около 10 мА. При зарядке батареи напряжение на ней растет, а значит растет и напряжение на инвертирующем входе. Как только оно превысит напряжение на неинвертирующем входе, компаратор переключится в другое состояние, закроются все транзисторы, погаснет светодиод и прекратится зарядка аккумулятора. Предельное напряжение, при котором прекращается зарядка батареи, устанавливается резистором R2. Во избежание неустойчивой работы компаратора в зоне нечувствительности можно установить резистор, показанный штриховой линией, сопротивлением 100 кОм.

Эта схема хорошо подходит не только для обычной аккумуляторной «Кроны «, но и других типов аккумуляторов. Только нужно лишь подобрать сопротивление резистора R7 и при необходимости поставить более мощный транзистор VT3.

Готовое ЗУ можно разместить в любой подходящей по размерам пластиковой коробочке. Также прекрасно подходят корпуса от нерабочих зарядок мобильных телефонов. Например одна рабочая, переделанная на повышенное напряжение, зарядка — источник напряжения 15В, а в дрогой будут элементы схемы самого ЗУ и контакты для подключения «Кроны «. Сборка и испытание устройства: sterc

Обсудить статью ЗАРЯДКА АККУМУЛЯТОРНОЙ КРОНЫ 9В

Схема и описание самодельного автоматического зарядного устройства для зарядки 9 вольтовых аккумуляторных батарей (7Д-01 «крона») и им подобных.

Схема зарядного устройства приведена на рисунке 1.

Нажмите на рисунок для просмотра.

Оно состоит из однополупериодного выпрямителя на диоде VD1, стабилизатора напряжения на стабилитроне VD2 и балластных резисторах R1, R2, электронного ключа на транзисторе VT1 и диоде VD3, порогового устройства на тринисторе VS1.

Пока аккумуляторная батарея, подключенная к разъему ХР2, заряжается и напряжение на ней ниже номинального, тринистор закрыт. Как только напряжение на батарее возрастет до номинального, тринистор открывается. Зажигается сигнальная лампа HL1 и одновременно закрывается транзистор. Зарядка батареи прекращается.

Порог срабатывания автомата зависит от сопротивления резистора R4.

Диод Д226Д можно заменить любым другим из той же серии, Д226Б – другим выпрямительным диодом с выпрямленным током не ниже 50мА и обратным напряжением не ниже 300 В, стабилитрон Д813 – стабилитроном Д814Д, транзистор КТ315Б – другим транзистором этой серии с коэффициентом передачи тока не менее 50, тринистор КУ103В – тринистором КУ103А.

Налаживают самодельное зарядное устройство при подключенной аккумуляторной батарее и контрольном вольтметре постоянного тока, измеряющем напряжение батареи. Как только напряжение достигнет 9,45 В, должна вспыхнуть сигнальная лампа. Если этого не происходит, то подбирают резистор R4. Устройство включают в сеть только после надежного подключения батареи.

Популярные схемы зарядных устройств:

На сегодняшний день батарейка крона используется во многих электронных устройствах. Данный элемент питания производиться практически всеми батареечными компаниями. На прилавках магазинов может встречаться аккумуляторная батарея крона разных производителей.

В этой статье вы узнаете какие фирмы выпускают данный источник энергии, как его зарядить, какова стоимость продукта, из чего он состоит и многое другое!

Что такое крона?

Крона – это батарейка на 9 вольт прямоугольной формы, имеющая два полюса на одном из своих торцов. Данный элемент был создан еще в Советском Союзе, но популярностью пользуется до сих пор. Может обозначаться как PP3.

Крона это батарейка или аккумулятор?

Изначально данный элемент выпускался как простая батарея. Но с развитием технологий стали производить аккумуляторные батарейки по типу Кроны. Поэтому существуют как аккумуляторные кроны, так и обычные. В момент покупки желательно спросить у продавца какой это источник энергии. Можно еще задать вопрос: «Сколько раз можно перезаряжать?».

На некоторых подобных элементах питания все уже написано.

На картинке видно, что ее можно заряжать целых 1000 раз. А вот обычную крону всего 2-а раза. После чего она может выйти из строя. Производители не рекомендую подвергать ее зарядке.

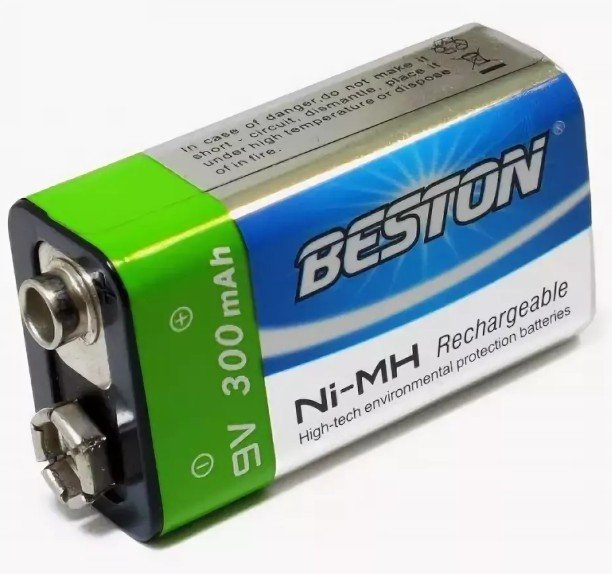

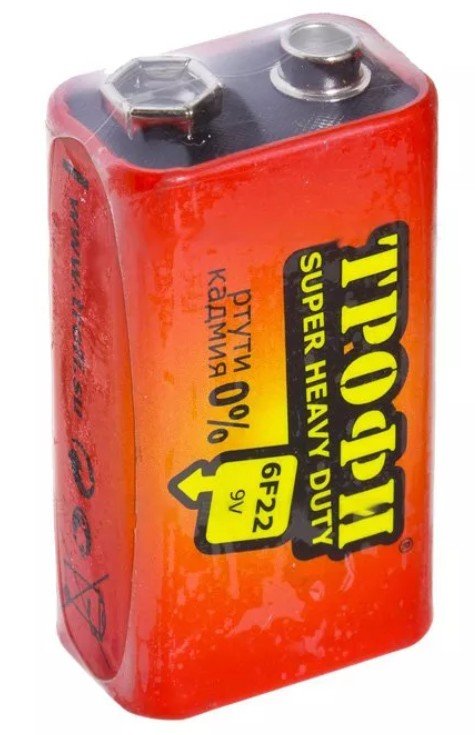

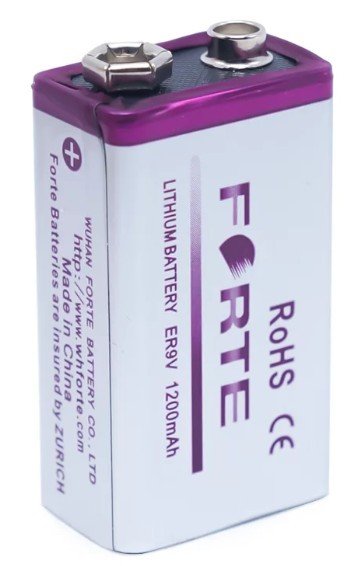

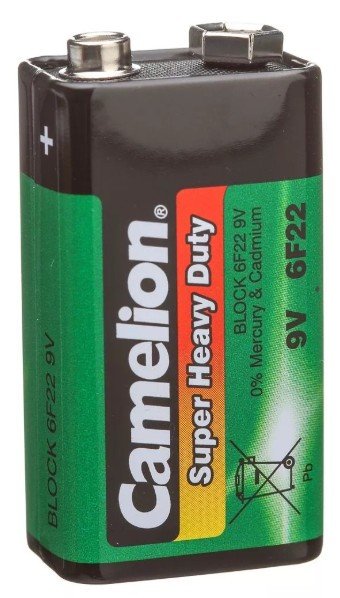

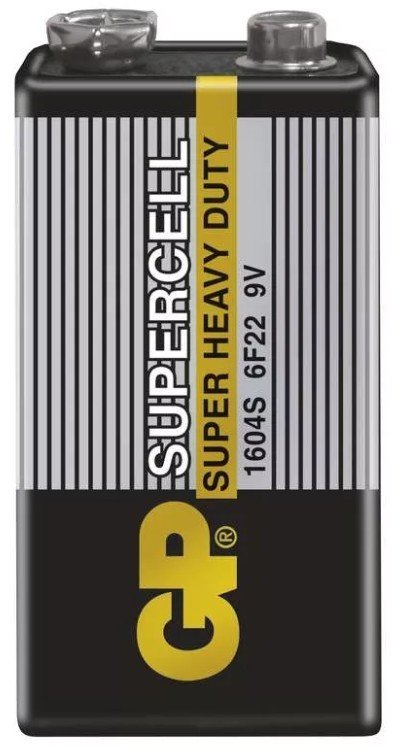

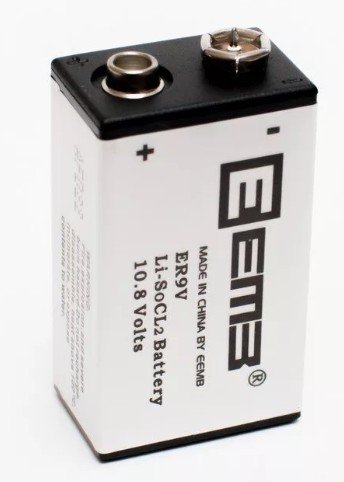

Батарейка крона фото

Ниже приведено 6 картинок 9v источника питания.

Ну вот именно так выглядит батарейка крона.

Почему батарейка называется крона?

Точно ответить на этот вопрос проблематично, но можно предположить, что это связано с ее внешним видом. Кроной обычно называют верхушку деревьев или монету. И от сюда можно дать ответ как называется батарейка крона, точнее от куда берет свое название.

Два верхних полюса вполне можно сравнить с верхними ветками деревьев. Существует созвучное слово корона. Возможно название этот элемент питания берет и от этого слова. Потому что отдаленно напоминает данный предмет.

Большинство радиолюбителей пользуется цифровыми мультиметрами, элементом питания которых являются аккумуляторы или батарейки типа Крона.

При этом, учитывая закон подлости, разряжаются они всегда в самый неподходящий момент, когда от точности измерений зависит работоспособность всего проекта.

Посетив магазин, я решил для себя, что использование аккумулятора Крона более экономично, нежели постоянно покупать и держать в запасе батарейку. Но это только при условии правильной эксплуатации аккумулятора.

Поэтому требовалось простое зарядное устройство. Его можно приобрести во многих магазинах. НО! Как и многие из Вас, я не ищу легких путей. Да и гораздо интереснее и полезнее придумать схему, собрать ее, настроив на качественную работу.

Вот такое зарядное у меня получилось.

Это устройство позволяет заряжать аккумуляторы типа Крона – 2 шт. отдельными каналами с оптимальным зарядным током (1/10 от емкости) и имеет светодиодную индикацию.

Индикация состоит из двух светодиодов. 1-ый обозначает, что аккумулятор разряжен более чем на 50%. 2-ой – свидетельствует о том, что батарея заряжена и ее можно извлекать из устройства.

Кроме того, зарядка разряженного аккумулятора происходит в два этапа: зарядка постоянным током и зарядка постоянным напряжением.

Разберем работу схемы. Схема питается постоянным (выпрямленным) напряжением от 12 до 30 в. Но повышенное напряжение питания вызовет более высокую разность напряжений на LM317, что приведет к ее нагреву и потребности устанавливать радиатор. Поэтому, рекомендую питать схему 12-15 в.

Включение LM317 в режиме стабилизации напряжения позволяет получить постоянное (неизменное) напряжение на выходе микросхемы при изменении напряжения питания.

После LM317 выполнен стабилизатор тока на двух транзисторах. Когда подключаем клеммы к разряженному аккумулятору падение напряжения на резисторе 27 ом значительно превышает порог открытия второго транзистора, что приводит к включению светодиода и частичному закрытию первого транзистора и, тем самым, ограничению тока заряда.

В процессе заряда аккумулятора падение напряжения на резисторе 27 ом в определенный момент закрывает второй транзистор, что приводит к почти полному открытию первого транзистора, а это значит, что почти все входное напряжение поступает эмиттер транзистора, то есть на выход.

Таким образом, обеспечивается безопасный ток заряда для аккумуляторной Кроны.

Операционный усилитель ОР(LM358) выполняет роль компаратора, который отслеживает напряжение на клеммах аккумулятора и сравнивает его с установленным переменным резистором. Как только напряжение превысит установленное, загорится второй светодиод, сигнализирующий о том, аккумулятор заряжен.

Настройку начинаем с установки выходного напряжения. Для этого подключаем вольтметр к выходным клеммам (без нагрузки) и подстроечнымрезистором (в цепи стабилизатора LM317) устанавливаем напряжение равное 9,1-9,2в.

Далее, для настройки срабатывания светодиода, сигнализирующего об окончании зарядки, подключаем вольтметр к выходным клеммам и подключаем аккумулятор Крона. Как только напряжение достигнет 9в, вращая подстроечный резистор (в цепи LM358) добиваемся включения светодиода. Эта операция требует довольно таки много терпения и точности, поэтому я рекомендую использовать многооборотные резисторы.

После настройки, данные резисторы замазываются лаком или воском для исключения возможности сбить ранее осуществленную настройку.

Разводка платы выполнена с учетом имеющихся в наличии деталей.

Ознакомьтесь с цоколевкой батареи «Крона». У самой батареи или аккумулятора этого типа, а также у заменяющего его блока питания, большая клемма — отрицательная, малая — положительная. У зарядного устройства, а также у любого прибора, питающегося от «Кроны», все наоборот: малая клемма — отрицательная, большая — положительная.

Убедитесь, что та батарея, которая имеется у вас в наличии, действительно является аккумуляторной.

Определите зарядный ток аккумуляторной батареи. Для этого его емкость, выраженную в миллиампер-часах, поделите на 10. Получится зарядный ток в миллиамперах. Например, для батареи емкостью в 125 мАч зарядный ток равен 12,5 мА.

В качестве источника питания для зарядного устройства используйте любой блок питания, напряжение на выходе которого составляет около 15 В, а максимально допустимый потребляемый ток не превышает зарядного тока аккумуляторной батареи.

Ознакомьтесь с цоколевкой стабилизатора LM317T. Если положить его лицевой стороной с маркировкой к себе, а выводами вниз, то слева будет регулировочный вывод, посередине выход, справа — вход. Микросхему установите на теплоотвод, который изолируйте от любых других токоведущих частей зарядного устройства, поскольку он электрически соединен с выходом стабилизатора.

Микросхема LM317T является стабилизатором напряжения. Чтобы использовать ее не по назначению — в качестве стабилизатора тока — между ее выходом и регулировочным выходом включите нагрузочный резистор. Его сопротивление рассчитайте по закону Ома, учитывая, что напряжение на выходе стабилизатора составляет 1,25 В. Для этого зарядный ток, выраженный в миллиамперах, подставьте в следующую формулу:
R=1,25/I
Сопротивление получится в килоомах. Например, для зарядного тока в 12,5 мА расчет будет выглядеть следующим образом:
I=12,5 мА=0,0125А

Мощность резистора в ваттах рассчитайте, умножив падение напряжения на нем, равное 1,25 В, на зарядный ток, также предварительно переведенный в амперы. Округлите результат вверх до ближайшего значения из стандартного ряда.

Подключите плюс источника питания к плюсу аккумулятора, минус аккумулятора к входу стабилизатора, регулировочный вывод стабилизатора к минусу источника питания. Между входом и регулировочным выводом стабилизатора включите электролитический конденсатор на 100 мкФ, 25 В плюсом к входу. Зашунтируйте его керамическим любой емкости.

Включите блок питания и оставьте аккумулятор заряжаться на 15 часов.

Батарейки «Крона» появились еще в Советском Союзе, но до сих пор остаются востребованными. Данный элемент питания незаменим для устройств с большим потреблением энергии, так как он выдает ток гораздо большей силы в сравнении с другими батарейками.

Характеристики батареек «Крона»

Элементы питания имеют типы АА, ААА, C, D, они имеют цилиндрическую форму и отличаются только размером. В отличие от них батарейка «Крона» имеет типоразмер PP3 и представляет собой параллелепипед. Солевые элементы питания отличаются своей недолговечностью, их нельзя использовать в высокотехнологичных приборах. Максимум, на что они рассчитаны — это часы либо другое несложное устройство. Элементы питания различают также по электрохимической системе. Большую работоспособность имеют щелочные и литиевые батарейки.

Мини-аккумуляторы «Крона» отличаются достаточно высокой производительностью, они имеют напряжение на выходе в районе девяти (в сравнении с ней литиевая или алкалиновая батарейка типа АА «выдает» всего 1,5 вольта). Батарейка «Крона» состоит из шести соединенных последовательно в одну цепочку полуторавольтовых батареек (на выходе получается девять вольт.) Элементы питания могут иметь силу тока до 1200 мА/ч, стандартная мощность составляет 625 мА/ч. Емкость батареек «Крона» будет изменяться в зависимости от типов химических элементов. Никель-кадмиевые элементы имеют емкость 50 мА/ч, никель-металл-гидридные батареи мощнее на порядок (175-300 мА/ч). Наибольшую емкость имеют литий-ионные элементы, их мощность составляет 350-700 мА/ч. Стандартный размер батареек «Крона» — 48,5х26,5х17,5 мм. Эти элементы питания используются в детских игрушках и пультах управления, их можно встретить в навигаторах, в шокерах.

Как зарядить батарейку «Крона»

В Советском Союзе выпускались угольно-марганцевые батарейки такого типоразмера, а также щелочные, которые имели более высокую цену и назывались «Корунд». Батареи выпускали из прямоугольных галетных элементов, для их изготовления использовался металлический корпус из луженой жести, дно из пластика или генитакса и контактная площадка. Простые одноразовые батареи «Крона» допускали небольшое количество дозарядок, хотя это не рекомендовалось изготовителем. Однако в связи с дефицитом этих элементов питания во многих книгах и журналах публиковались

ЗАРЯДКА АККУМУЛЯТОРНОЙ КРОНЫ 9В

Рассмотрим устройство для зарядки маломощных аккумуляторных батарей на 9 вольт, типа 15F8K. Схема позволяет заряжать батарею постоянным током около 12 мА, а по окончании – автоматически отключается.

В ЗУ есть защита от короткого замыкания в нагрузке. Устройство представляет собой простейший источник тока, включает дополнительно индикатор опорного напряжения на светодиоде и автоматическую схему отключения тока по окончании зарядки, которая выполнена на стабилитроне VD1, компараторе напряжения на ОУ и ключе на транзисторе VT1.

Принципиальная электрическая схема.

Уровень зарядного тока устанавливается резистором R7 по формуле, которую вы можете посмотреть в оригинале статьи на картинке (клик, для увеличения размера).

Принцип работы зарядного устройства

Напряжение на неинвертирующем входе микросхемы больше напряжения на инвертирующем. Выходное напряжение операционного усилителя близко к напряжению питания, транзистор VT1 открыт и через свётодиод течет ток около 10 мА. При зарядке батареи напряжение на ней растет, а значит растет и напряжение на инвертирующем входе. Как только оно превысит напряжение на неинвертирующем входе, компаратор переключится в другое состояние, закроются все транзисторы, погаснет светодиод и прекратится зарядка аккумулятора. Предельное напряжение, при котором прекращается зарядка батареи, устанавливается резистором R2. Во избежание неустойчивой работы компаратора в зоне нечувствительности можно установить резистор, показанный штриховой линией, сопротивлением 100 кОм.

Эта схема хорошо подходит не только для обычной аккумуляторной “Кроны“, но и других типов аккумуляторов. Только нужно лишь подобрать сопротивление резистора R7 и при необходимости поставить более мощный транзистор VT3.

Готовое ЗУ можно разместить в любой подходящей по размерам пластиковой коробочке. Также прекрасно подходят корпуса от нерабочих зарядок мобильных телефонов. Например одна рабочая, переделанная на повышенное напряжение, зарядка – источник напряжения 15В, а в дрогой будут элементы схемы самого ЗУ и контакты для подключения “Кроны“. Сборка и испытание устройства: sterc

Как сделать зарядку для кроны своими руками

«Умная» зарядка NiMH аккумуляторов формата 6F22 («крона»)

Автор: vdavid
Опубликовано 04.09.2014
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2014»

Когда у меня в очередной раз в самый неподходящий момент в мультиметре разрядилась «крона», а под рукой запасной не оказалось, я решил, что нужно что-то с этим делать. Как выяснилось в доме полно устройств с таким питанием. Это и мультиметры, и пирометр, и тонометр, и тахометр и еще не пойми что.

Аккумуляторов в формате «кроны» (6F22) на рынке представлено предостаточно, но действительно качественных не так много. Перепробовав кучку разных китайских изделий остановился на Tenergy Centura. Они с низким саморазрядом, что для таких аккумуляторов весьма важно и имеют вполне приличную емкость (200 мАч).

Купить аккумуляторы на ebay не составило особого труда, но тут же встал вопрос: «А чем заряжать?». Конечно, можно было купить или быстро собрать таймерную зарядку и лить в аккумуляторы 20 мА в течение 12..14 часов. Но так же не интересно, правда? Посему решил собрать «умную» заражалку/разряжалку для аккумуляторов этого форм-фактора.

Что из этого получилось можно увидеть на схеме.

Вот так выглядит собранная плата:

На самом деле конструкций неплохих зарядных устройств для NiMH/MiCd аккумуляторов в сети достаточно много. Взять хотя бы и замечательную статью «Умная зарядка NiMh AA аккумуляторов» Дмитрия Мосина.

Но «заточенных» под аккумуляторные батареи с малыми токами заряда как-то не встречалось (может плохо искал?). Кроме того, хотелось иметь возможность оценки аккумулятора.

Итак, зарядное устройство умеет:

• заряжать аккумуляторы с измерением залитой емкости;
• разряжать аккумуляторы с измерением слитой емкости;
• циклировать (последовательные циклы заряда/разряда);
• измерять внутреннее сопротивление аккумуляторов.

Методы останова заряда:

• inflection (точка перегиба);
• -dV/dt;
• только по таймеру/залитой емкости.

Для первого метода заряда запасными являются -dV/t и dV=0.

Для второго dV=0.

Кроме того имеется:

• ограничение по времени заряда и максимальной емкости;
• дозаряд постоянным током после окончания основного заряда (ток и время дозаряда настраиваются).

Есть интерфейс UART в TTL-уровнях для передачи данных на ПК о текущем токе, напряжении и емкости.

Несколько слов о методе останова inflection (точка перегиба). Он основан на том, что в конце заряда скорость роста напряжения на аккумуляторе увеличивается, а затем начинает уменьшатся.

Вот именно в момент этого уменьшения (после прохождение максимума первой производной dV/dt) и следует останавливать заряд. Такой метод останова заметно лучше, чем традиционный останов, основанный на уменьшении напряжения (минус дельта), поскольку предотвращает нагрев аккумулятора и продлевает жизнь электродов. В то же время при останове по inflection аккумулятор остается немного недозаряженным, что легко можно исправить дозарядкой малым током, либо не заморачиваться вовсе, поскольку по достижении точки inflection аккумулятор будет заряжен не менее, чем на 95%. На следующей картинке приведен типичный график заряда NiMH акуумулятора.

Хорошо видно, что резкий рост температуры начинается именно после точки перегиба зарядной кривой.

Одной из проблем обнаружения точки перегиба является то, то таких точек в общем случае 2. Одна из них хорошо просматривается в начале заряда аккумулятора.

Поэтому алгоритм основан на том, что сначала обнаруживается «плоский» участок зарядной кривой (стадия 1), а только после него ожидается inflection (стадия 2). Однако это может не сработать, когда аккумулятор не полностью разряжен. Поэтому переход ко второй стадии заряда произойдет и в случае, когда напряжение достигнет величины 1.38В на банку.

Естественно, что первые 8 измерений после старта заряда в любом случае в расчет не берутся.

Питается устройство от источника постоянного тока напряжением 5В. Поскольку ток потребления не превышает 300 мА, это может быть хоть USB-порт, хоть любой самый дешевый китайский блок питания.

В качестве step-up преобразователя, обеспечивающего ток заряда, используется MC33063. Двухобмоточный дроссель T1 пришлось применить для корректной работы токовой защиты преобразователя.

Операционный усилитель DA1.B обеспечивает регулировку тока, а DA1.A усиливает сигнал с токоизмерительных резисторов заряда/разряда для измерения их с помощью АЦП микроконтроллера. ОУ должен уметь работать начиная от нуля вольт на входах и иметь небольшое минимальное выходное напряжение. У AD8606 это напряжение составляет всего 20 мВ. Его безболезненно можно заменить на существенно более дешевые и доступные LM358, LMV358.

Транзистор VT4 служит для защиты от неправильной полярности подключения аккумулятора. VT2 регулирует ток разряда. Это может быть любой MOSFET с напряжением отсечки не более 2В в корпусе TO252. Они в изобилии водятся на материнских платах в цепях питания памяти, южного моста. Резистор R15 должен быть мощностью 0.5 Вт. Резистор R1 служит для измерения тока заряда, R23 — тока разряда. Дисплей H1 — любой с контроллером HD44780 на 2 строки по 16 символов.

Двухобмоточный дроссель T1 намотан на кольце из распыленного железа. Добыть можно со старых материнских плат. Наружный диаметр кольца 10 мм, внутренний – 7, высота – 1.5 мм. Намотка выполнена в два провода диаметром 0.4 мм. Число витков — 120. Индуктивность дросселя должна быть 100..180 мкГ.

• X1 — питание 5В;
• X2 — аккумулятор;
• X3 — разъем для программирования микроконтроллера;
• X4 — USART (в ТТЛ-уровнях).

• SB1 — Старт/стоп;
• SB2 — Влево (меньше);
• SB3 — Вправо (больше);

Код для микроконтроллера написан на C под компилятор AVR-GCC (WinAVR). Я специально включил в него несколько вещей, которые не особо нужны в этом устройстве,но могут быть полезны как обучающий материал. Во-первых это PID-регулятор, который является слегка модифицированным вариантом из Атмеловской application note.

Почему здесь не нуден PID? Да потому, что постоянная времени обратной связи заметно превышает реактивность регулятора. Посему P-регулятор будет ничуть не хуже, чем PID.

Во-вторых это программное увеличение разрядности ШИМ за счет использования плотностно-импульсной модуляции. Обе эти опции могут быть отключены соответствующими #define.

Правильно собранная плата в наладке почти не нуждается. Возможно, придется подобрать резистор R24 таким образом, что бы при не подключенном аккумуляторе напряжение на выходе DA1.A немного превышало минимально допустимое выходное напряжение для выбранного типа ОУ.

Далее можно приступить к калибровке.

Для калибровки измерения напряжения необходимо подать питание (5В) с нажатыми кнопками «старт/стоп» (SB1) и «влево» (SB2). Аккумулятор при этом должен быть подключен. И непосредственно к нему нужно подключить вольтметр.

На индикаторе отобразится экран калибровки напряжения:

Здесь U — напряжение, S — значение, считанное из АЦП, М — коэффициент пересчета. Нажатием кнопок «влево» или «вправо» добиваетесь, что бы напряжение на индикаторе совпало с напряжением на вольтметре, подключенном к аккумулятору. Нажимаете кнопку «старт/стоп». На этом калибровка напряжения завершена.

Для калибровки измерения тока последовательно с аккумулятором нужно подключить миллиамперметр, а зарядное устройство включить с нажатыми кнопками «старт/стоп» (SB1) и «вправо» (SB3).

При этом на экране увидим вот такое:

Наша задача — кнопками «влево»/»вправо» добиться показаний милиамперметра, совпадающих со значением, указанным в верхней строке после «I». Заканчивается калибровка нажатием кнопки «старт/стоп».

После этого увидим следующий экран с цифрой «1» в первой позиции верхний строки и током 75.0. Повторяем процедуру, добиваясь показаний миллиамперметра 75 мА.

Далее проходим аналогично еще два этапа калибровки тока. Почему калибровка по 4-м точкам? Две первые — ток заряда, две вторые — ток разряда. Старайтесь выполнять калибровку верхних токов (75..80 мА) быстро, ибо такой ток понравится не каждому аккумулятору.

После окончания калибровки включаем устройство и видим на экране:

Нажимая кнопки «влево»/»вправо» циклически перебираем режимы работы:

• «Charge» — заряд;
• «Disharge» — разряд;
• «Disharge/Charge» — разряд/заряд;
• «Int. resistance» — измерение внутреннего сопротивления;
• «Display history» — значения залитой/слитой емкости после последнего «Disharge/Charge»;
• «Setup» — настройки.

Выбор режима осуществляется кнопкой «старт/стоп».

Режим «Setup» позволяет изменять настройки устройства. Эти настройки следующие:

• «Charge current» — ток заряда в мА;
• «Disch. current» — ток разряда в мА;
• «Cells» — число элементов в батарее (обычно 7);
• «Capacity limit» — ограничение по емкости в мАч;
• «Time limit» — ограничение по времени;
• «Charge algorithm» — алгоритм заряда;
• «Chg/Dchg pause» — пауза между зарядом и разрядом;
• «Chg/Dchg cycles» — число циклов звряда/разряда;
• «Bal. current» — зарядный ток после окончания основного заряда («балансировочный» ток);
• «Bal. time, min» — время «балансировки»

Значения настроек изменяются нажатием кнопок «влево»/»вправо». Переход к следующей настройке — кнопка «старт/стоп».

Ну что, настроили?

Нажимаем кнопку «старт/стоп» в режиме «Charge» и видим:

Первый символ в верхней строке показывает режим работы: «C» — заряд, «D» -разряд. Второй символ — стадия заряда. В первой стадии нет попыток поиска точки перегиба, во второй — ожидаем точку перегиба. Далее — напряжение и ток. Во второй строке — время от начала заряда/разряда и емкость в мАч. Символы «CC» в нижней строке указывают на то, что отображается емкость последнего (включая текущий) цикла заряда. Символы «CD» — разряда. Смена режима индикации — нажатие кнопки «влево».

По окончани заряда во 2 и 3 знакоместах верхней строки будет отображаться причина останова:

• «CB» connection break батарея отсоединена;
• «TL» time limit исчерпано ограничение по времени;
• «CL» capacity limit исчерпано ограничение по емкости;
• «-D» -dV/dt пресловутаz минуc дельта;
• «MD» max(dV/dt) inflection точка перегиба;
• «0D» dV/dt=0 отсутствие роста напряжения;
• «AB» abort прервано пользователем (нажата кнопка «старт/стоп» во время заряда).

Это зарядное устройство работает у меня около трех лет и ни разу меня не подвело.

Зарядное устройство для Кроны своими руками

Вообще, схем таких зарядных устройств очень много. В данной статье представлен простой и доступный вариант, который поможет сделать с экономией средств и усилий зарядное устройство для Кроны. Предлагаемая схема на основе зарядки для мобильного телефона позволяет сделать устройство своими руками. Автор видео блогер Aka Kasyan.

Кстати, батарейку на 9 вольт называют Кроной только в России и других странах — выходцах из СССР. В мире она известна под названием стандарт 6 f 22. Своим названием Крона обязана простой батарейке того же стандарта, которая выпускалась в СССР.

Аккумуляторная крона представляет из себя сборку из последовательно соединенных батарей, достаточно редкого стандарта 4a. В общем случае их количество 7 штук. Как правило это никель-металл-гидридный тип.

Схемы зарядки для аккумуляторной Кроны

Заряжать аккумуляторную крону рекомендуется током не более 20 — 30 миллиампер. Рекомендуется ни в коем случае не повышать ток выше 40 миллиампер. Схема зарядного устройства относительно проста и выполнена на базе китайской зарядки для мобильного телефона. Дешевое китайское зарядное устройство бывает двух основных типов. Оба, как правило, импульсные и реализованные по автогенераторным схемам. На выходе обеспечивается напряжение около 5 вольт.

Первый тип зарядного устройства

Первая разновидность самая популярная. Тут нет контроля выходного напряжения, но оно может быть изменено путем подбора стабилитрона, которые как правило, в таких схемах стоят во входной цепи. Стабилитрон чаще всего на 4,7 — 5,1 вольт. Для зарядки кроны нам необходимо иметь напряжение около 10 вольт. Поэтому стабилитрон заменяем на другой с нужным напряжением. Также советуется заменить электролитический конденсатор на выходе зарядного устройства. Заменяем на 16 — 25 вольт. Емкость от 47 до 220 микрофарад.

Второй тип зарядки

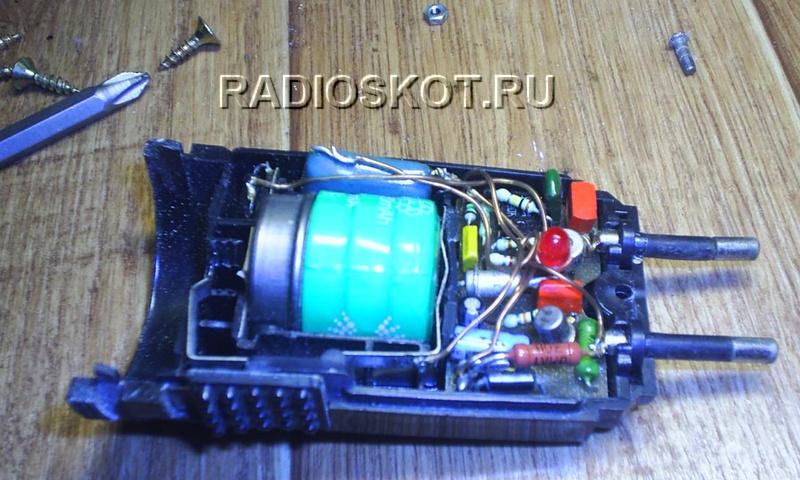

Вторая разновидность — схема для зарядки мобильных телефонов представляет из себя автогенераторную схему, но с контролем выходного напряжения посредством оптопарыи стабилитрона. В таких схемах в качестве контролирующего элемента может быть задействован либо обычный стабилитрон, либо регулируемый, наподобие tl431. В данном случае стоит самый обычный стабилитрон на 4,7 вольта.На видео показан способ переделки на базе 2 схемы.Предварительно убираем все, что имеется после трансформатора, кроме узла контроля выходного напряжения. Это оптопара, стабилитрон и два резистора. Заменяем также диодный выпрямитель. Имеющийся диод заменяем на fr107 (отличный бюджетный вариант).

Также заменяем выходной электролит с большим напряжением. Подбираем стабилитрон на 10 вольт. В итоге зарядка стала выдавать на выходе нужное для наших целей напряжение.

После переделки зарядного устройства собираем узел стабилизации тока на базе микросхемы lm317.

В принципе, для таких ничтожных токов можно обойтись и без микросхемы. Взамен поставить один гасящий резистор, но предпочтительно хорошая стабилизация. Все-таки аккумуляторная крона совсем не дешевый тип батареи. Ток стабилизации будет зависеть от сопротивления резистора r1, программу расчета для этой микросхемы можно найти в интернете.

Работает эта схема очень просто. Светодиод будет гореть, когда на выходе будет включена нагрузка. В данном случае Крона, поскольку имеется падение напряжения на резисторе r2. По мере заряда батареи ток в цепи будет падать и в один момент падение напряжения на каждом резисторе будет недостаточным. Светодиод о просто потухнет. Это будет в конце процесса заряда, когда напряжение на Кроне равно напряжение на выходе зарядного устройства. Следовательно, дальнейший процесс заряда станет невозможным. Иными словами почти автоматический принцип.

За Крону можно не волноваться, поскольку ток в конце процесса заряда является практически до нуля. Микросхема lm317t устанавливать на радиатор нет смысла из-за мизерного тока заряда. Она вообще не будет нагреваться.

В конце остается прицепить на выход зарядного устройства коннектор для Кроны, которые можно сделать из второй нерабочей кроны. И, конечно же, подумать о корпусе для устройства.

Зарядка для Кроны из dc-dc преобразователя

Если взять небольшую плату dc-dc преобразователя, то без проблем можно сделать юсб зарядку для кроны. Модуль преобразователя повысит напряжение юсб порта до нужных 10-11 вольт. А дальше уже по цепи стабилизатор тока на lm317 и, все.

В итоге мы можем сделать вывод, что батарейки действительно стоят достаточно дорого, но их можно восстанавливать, используя самодельное зарядное устройство или купив специальный девайс в магазине. Не стоит выбрасывать использованные батарейки после одноразового использования, ведь они могут быть полезными еще не раз. С экономической точки зрения восстановление заряда станет оправданной инвестицией и поможет сохранить сбережения в долгосрочной перспективе.
