Резка стеклянных трубок. Обрезка стеклянных трубок различного диаметра Как обрезать стеклянную трубку в домашних условиях
Здравствуйте, уважаемые читатели! Декор из стеклянных бутылок, довольно популярен в последнее время, кстати, данную тему мы уже рассматривали в обзоре « «, а так как многих интересует вопрос, как обрезать стеклянную бутылку в домашних условиях, без применениях стеклореза, то сегодняшний мастер-класс я хочу посвятить простому, но интересному способу разрезная бутылки ниткой…
В связи с чем, тема данного мастер-класса «Как разрезать бутылку ниткой — ничего сложного!».
Для работы нам понадобится:
- Стеклянная бутылка;
- Шерстяные нитки;
- Растворитель (можно керосин, спирт, одеколон, ацетон);
- Ножницы или канцелярский нож;
- Перчатки (уберегут кожу рук от воздействия растворителя);
- Зажигалка или спички;
- Для защиты глаз на всякий случай очки (на самом деле никаких осколков нет, но осторожность лишней не бывает);
- Глубокий тазик, наполненный холодной водой.
Итак, как обрезать бутылку ниткой? Берем шерстяную нить, отмеряем и отрезаем ее таким образом, чтобы хватило на 3-4 оборота бутылки.
Погружаем вымеренную и отрезанную нить в растворитель, и немедля обматываем бутылку, в том месте, где планируется осуществить «надрез». Нить можно просто обмотать или же завязать узелком, в данном мастер-классе я осуществила просто обмотку.
После чего данную нить поджигаем спичками или зажигалкой, причем бутылку лучше держать в наклонном положении — строго горизонтально (параллельно земле), аккуратно прокручивая вокруг оси.
Огонь будет гореть примерно 30-40 секунд, как только зажженная нить потухнет — быстро опускаем бутылку в подготовленный тазик, наполненный холодной водой.
Далее будет слышен характерный звук треснувшего стекла, и бутылка мгновенно разделится на две части. Данный вид резки стекла основан на быстрой смене температур, все мы знаем из уроков физики, что при нагреве стекло расширяется, а при охлаждении сужается, соответственно при резкой смене температур происходит своего рода разрушение стекла и оно попросту трескается!
Резка стеклянных трубок, палочек, бутылей, заготовок и плоского стекла — одна из наиболее распространенных операций при лабораторных и стеклодувных работах. Она в большинстве случаев предшествует всем стеклодувным операциям. Только правильно отрезанная трубка годна для дальнейшей обработки (спайки трубок, оплавления концов трубок, впайки отростков и др.). Торец правильно отрезанной трубки в сечении должен быть, строго перпендикулярен ее длине, не иметь зазубрин или волокнистости, а также коротких трещин, расположенных под небольшим углом к месту разреза. В зависимости от диаметра трубки или заготовки применяют различные способы резки.
Рис. 27. Резка трубок на излом
Резка трубок на излом . Этим способом разрезают трубки диаметром 20-23 мм и стеклянные палочки. При этом стеклянную трубку кладут на край стола и левой рукой держат ее выступающую часть. В простейшем случае трубку просто зажимают в левой руке. В правую руку берут нож (резак) из твердого сплава или острый напильник с мелкой насечкой. Поставив резак или напильник на трубку в намеченном месте строго перпендикулярно длине, левой рукой вращают трубку на себя примерно на четверть диаметра (рис. 27, а). Для уменьшения поверхностного натяжения в месте надреза трубку можно смочить водой или мыльным раствором.
Надрез можно сделать и другим методом. Правой рукой (трубка зажата в левой руке) ставят нож на трубку и с небольшим нажимом от себя вниз делают царапину, затем вдвигают нож обратно вверх, не отнимая его от трубки, и снова вниз на себя. При этом образуется ровный надрез, равный четверти диаметра трубки. Надрез можно сделать иначе, положив один конец трубки на правое колено и прижав другой конец левой рукой к левой ноге.
Стеклодувы для нанесения метки часто используют следующий прием. Стеклянную трубку, подлежащую резке, крепко обхватывают левой рукой, держа ее между большим и указательным пальцами. В правую руку берут резак или напильник (рис. 27, б). Подушка большого пальца правой руки при этом должна упираться в острое ребро напильника. Затем трубку плотно зажимают между острым ребром напильника и большим пальцем и делают небольшой поворот: правой рукой — на себя, а левой — от себя, нанося прорезь на поверхность трубки.
Начинающим изучать резку стекла этот прием следует применять с большой осторожностью, так как при сильном нажиме трубка, в особенности тонкостенная, может разбиться и поранить руку. После нанесения метки трубку берут в обе руки меткой; вверх, чтобы метка находилась на Одинаковом расстоянии от правой и левой рук, и плавно, растягивая в разные стороны трубку, ломают ее (рис. 27, в). Если трубка не ломается, делают на старой метке повторную одним из указанных способов и опять ломают. Для уменьшения поверхностного натяжения метку-прорезь смачивают водой. Трубка, при этом ломается легче. Пока учащиеся приобретут определенный навык в резке трубок, эту операцию следует проводить, обернув руки полотенцем или тряпкой во избежание порезов. При резке стеклянные палочки ломают резким движением, чтобы не образовались заусенцы на концах.
Если необходимо отрезать трубку недалеко от ее конца, пользуются следующим приемом. На трубке резаком делают глубокий надрез, кладут трубку на острие ребра металлической призмы или на ребро трехгранного напильника меткой вверх. Необходимо следить, чтобы нанесенная на стекло царапина приходилась точно против острого ребра призмы. Затем легким ударом ножа или напильника по короткому концу добиваются, ее разреза.
Стеклянные палочки можно резать таким же способом, положив палочку коротким концом на угол стола.
Необработанные края можно спрятать в конструктивных узлах монокля:
***
Вариант 2:
Есть ещё один бесхитростный способ — резка стекла ножницами в воде , именно им воспользовался в своей работе
При достаточном опыте можно вырезать очень приличные круги.
Вариант 3:
***
Вариант 4:
в своём проекте вырезает «кругляшки» специальным сверлом:
… Коронка зажимается в патрон сверлильного станка, линия реза погружается в воду и на минимально возможных трёхстах оборотах в минуту, с равномерным давлением на коронку, подготовленное стекло, превращается в требуемый гоггловый кругляш.
После трёх минут неторопливого сверления, я получил два аккуратных диска нужного диаметра и цвета. Края дисков обработал на листе наждачной бумаги с увлажнением, после чего, получил совершенно «фирмовые» стёкла трехмиллиметровой толщины! Надо сказать, при отсутствии сверлильного станка, успешное использование коронок подобного диаметра, в ручном электроинструменте, практически невозможно.
***
Закончить хотелось бы очень оригинальным способом обработки плексигласа, пусть не относится на прямую к стеклу, но способ очень хорош, не напрягаясь можно делать даже линзы:
Подсмотрел я его у в его работе
результат:
Теперь о трубках, бутылках, банках и тому подобном:
***
Сначала о разметке, ведь от неё будет зависеть насколько ровными будут ваши кольца и как долго вы будете «возиться» с доводкой плоскостей.
Широкой полоской бумаги (с ровным краем) плотно оберните вашу заготовку, как показано на фотографии и нарисуйте маркером линию на стекле (по кромке бумаги):
Теперь приступим к резке.
Совет: место резки надо обильно смачивать водой . Варианты каждый выберет свои от опускания заготовки в воду, до тонкой струйки или периодического окунания.
Чем лучше смачивание, тем чище шов и меньше сколов по кромке.
***
Способ 1:
С помощью стеклореза и газовой горелки отделяет дно бутылки в мастер классе
. наносим круговую риску при помощи стеклореза. Аккуратность не так важна, главное, постараться сделать риску непрерывной… Повторяю, нам не требуется идеально ровный рез, наша задача, просто отделить дно от бутылки.
Для следующего этапа нам потребуется пропановая горелка, пламенем которой мы равномерно нагреем линию оставленную стеклорезом, плавно вращая бутылку вокруг оси… Операцию необходимо проводить в перчатках, а глаза защитить очками!
Если нагрев проходит правильно, процесс сопровождается потрескиваниями, и прекращается после того, как мы услышим приглушенный щелчок, свидетельствующий о том, что бутылка разделена трещиной надвое.
***
способ 2:
Trou для своего прожекта в конкурсе резал кольца отрезным диском с алмазным напылением:
Но даже имея такой полезный инструмент я следую нескольким простым правилам:
а). Обильное смачивание во время резки.
б). Чтобы не было сколов на обратной стороне заготовки, я режу заготовку с двух сторон (конечно если есть возможность добраться до места резки).
А если вы являетесь счастливым обладателем трубчатого сверла и боров с алмазным напылением, то сможете вырезать в стекле отверстия даже «нетрадиционных» форм:
***
способ 3:
Валерий (), на сайте наших побратимов (технари.ру), нашёл свой способ резки трубки лампы дневного освещения.
Вот ссылка на его мастер класс . И несколько фотографий, чтобы было понятно о чём идёт речь:
И что получилось в итоге:
***
способ 4:
Интересный способом отрезания колбы лампочки практикует для своей
Способ достоин внимания, ведь на колбе остаётся часть цоколя — и красиво и практично:
***
Способ экзотический, старинный — вырезаем из бутылки «спираль»
Писать ничего не буду, добавить нечего:
***
Сверлим отверстия:
пример 1:
Павел () в сверлил отверстия алмазной коронкой диаметром 4 мм:
Это статья о том, как мы проверяли разные способы резки стеклянных трубок.
Собственно изготовление пипеток сводится к двум операциям:
- Резка длинных стеклянных трубок на кусочки по 70 мм.
- Оплавление краев отрезков, одного края — для получения дозирующего отверстия, а другого – для сглаживания острых краев стекла.
С оплавлением трубок вопросов не было. У нас богатейший опыт по разработке оборудования . А вот с резкой стеклянных трубок мы столкнулись впервые.
Прежде всего, посмотрели в интернете ”Как отрезать стеклянную трубку”. Самый распространенный способ выглядит так:
- В месте, где нужно разрезать трубку, сделать небольшой надпил алмазным надфилем.
- Взять трубку с двух сторон и надломить ее, растягивая в стороны.
Существуют еще способы с прогреванием стекла и резким охлаждением. Какие-то не очень технологичные способы.
- Надпилили алмазным надфилем трубку.
- Положили на край стола, так, чтобы место надпила немного выступало за стол.
- Придавили часть трубки к столу.
- Надавили на выступающую часть.
- Кусок трубки легко отломился.
Край получился ровным. Попробовали разные варианты надрезов. Выяснили, что при отламывании, край стекла получается ровным, если надрез достаточно глубокий или длинный по периметру трубки.
Решили делать длинный надрез по периметру алмазным стеклорезом. Сделали макет устройства по такому принципу.
В качестве режущего элемента использовали алмаз для стеклореза, ресурс работы которого составляет не менее 500000 отрезов по заявлениям изготовителя. Режущий узел является расходным материалом, легко заменяемым обслуживающим персоналом, со стоимостью не более 600 руб.

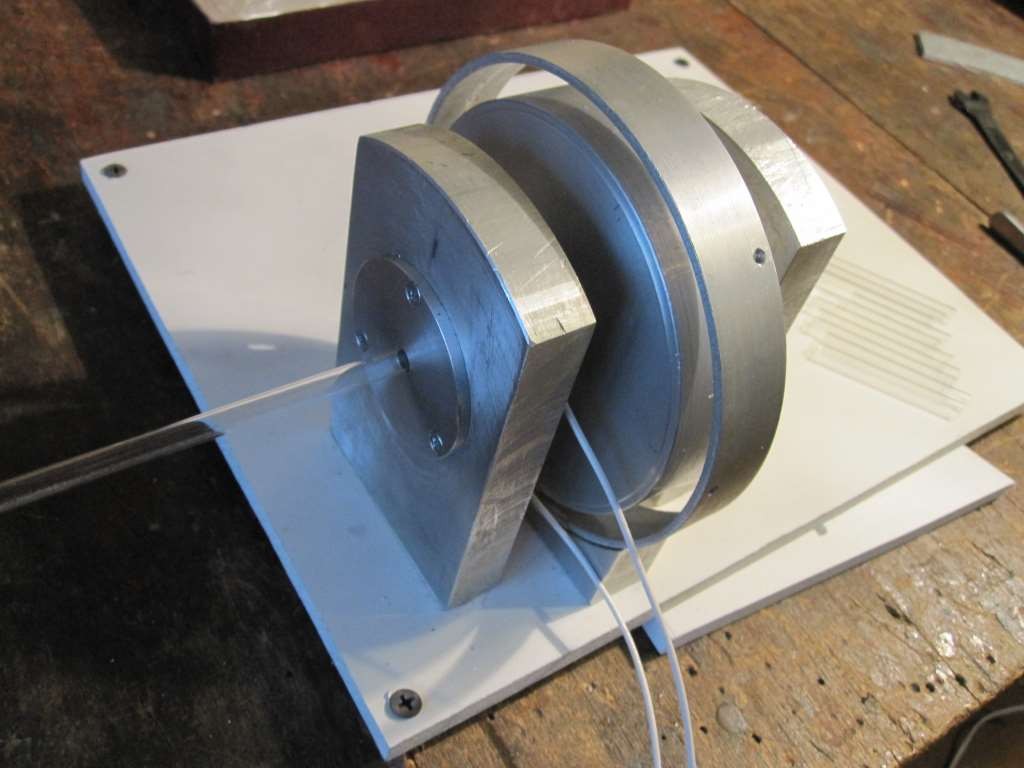

На этом этапе был собран упрощенный макет. Поворот диска отрезного механизма производился вручную. В будущем это будет делать шаговый двигатель с управлением от . Отсутствовали также электромагнит прижима резца, ролики подачи трубки и датчик останова подачи.
Во время испытаний узла нарезки происходили следующие операции.
Диск отрезного механизма через трос в ручную поворачивался на 180°. Происходил надрез стекла трубки.
Трубка выдвигалась вперед, чтобы надрез попал на ребро упора.
Вертикальным нажатием руки трубка отламывалась.
Было проведен отлом 500 кусков.

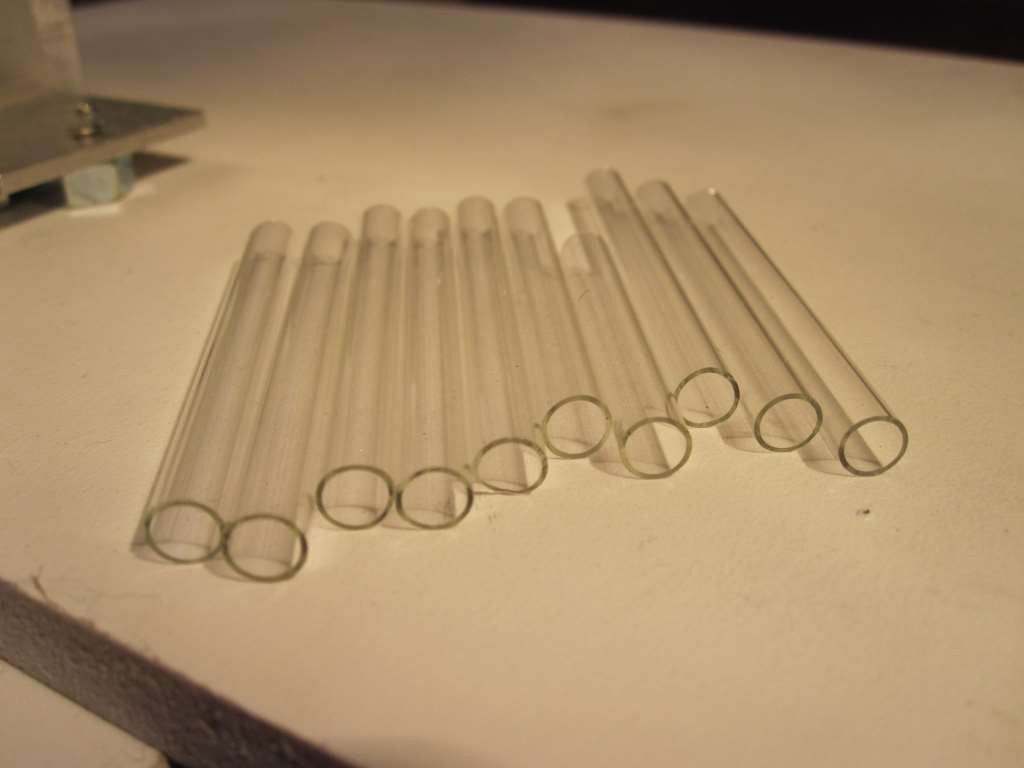

Качество отрезов оказалось просто замечательным.
Мы даже разработали узел отрезки трубок по такому принципу и установили его на станок.
Когда начали испытывать механизм в боевом режиме, выявили недостатки.
- Диск получился инерционным. Особенно усугублял эту проблему тяжелый электромагнит (черный цилиндр). Чтобы провернуть диск на 180 ° и назад требовалось значительное время даже при мощном шаговом двигателе.
- Резкая остановка такого инерционного механизма вызывала неприятный стук и вибрации.
- Очень сложно было выставлять алмаз, попадать на его режущий край.
- Как результат – низкая производительность и надежнось.

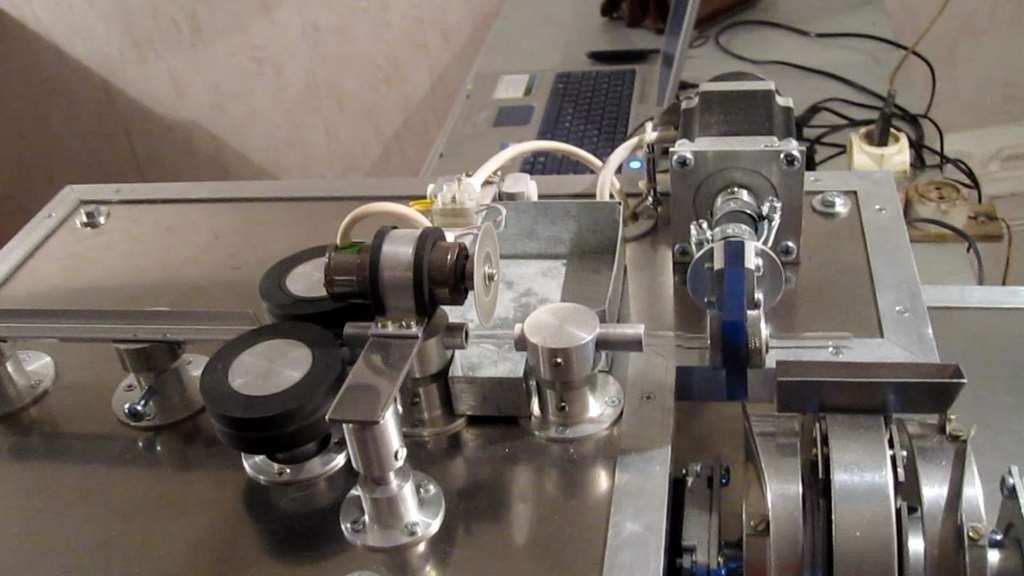

Тогда поступили намного проще и технологичнее. Надпил стали делать алмазным диском.
Диск опускался, делал неглубокий надрез, примерно 0,5 мм. Дальше трубка поступала в узел отламывания, надрезанный кусок отламывался и падал в бункер.
Узел резки получился очень удачным. Да и тоже. По такому принципу может быть создано различное оборудование для резки стеклянных трубок. Оборудование малых габаритов, надежное, производительное, дешевое.
Сгибание стеклянных трубок
Иногда необходимо произвести резку стеклянной трубки, изменить её форму или длину, при этом максимально сохранив толщину стенки и ровные края (без торчащих острых обломков).
Резка стеклянных трубок
Это без особых усилий можно сделать в домашних условиях, используя газовую горелка или свечку. Надо помнить, что обычное стекло – это не кристаллическое , а аморфное вещество , то есть очень вязкое вещество. Стекло не имеет строго установленной температуры плавления, например , как у металлов. При плавном повышении температуры стекло нагревается, размягчается, затем постепенно теряет форму и превращается в вязкую текучую жидкость.
Для работы со стеклянными трубками небольших диаметров (размерами с карандаш или фломастер) сгибание стеклянных трубок производят при температуре около 450 0 С. Для сгибания стеклянных трубок из лабораторного стекла нужна большая температура, — 600 0 С и выше.
Итак, резка стеклянных трубок.
Сгибание стеклянных трубок
Возьмём стеклянную трубку, в том месте , где нужно её разрезать, сделаем небольшой надпил мелким напильником (создадим условие развития трещины) по окружности трубки. Далее берём трубку с 2-х сторон как можно ближе в надрезу и надломим её одновременно растягивая в стороны. Не забудьте обернуть трубку в ткань, чтобы не повредить руки обломками.
После разрезания трубки необходимо оплавить её края, для чего можно поместить конец трубки в пламя горелки или подержать над свечкой.
Для применения стеклянных трубок в химических реакциях на конец трубки одевают резиновую пробку или шланг, предварительно смазав конец трубки глицерином. При резке стеклянной трубки с толстыми стенками также делается кольцевой начальный надрез, затем эта зона равномерно нагревается над свечкой или горелкой, но не до размягчения! В нагретое место можно капнуть каплю холодной воды. Таким способом можно инициировать развитие появление и развитие кольцевой трещины, после чего трубка сама должна сломаться в зоне надреза.
Сгибание стеклянных трубок
Сгибание стеклянных трубок
Теперь попробуем согнуть стеклянную трубку. Для этого, конечно, разогреем её, но не до полного размягчения, а так, что бы держа её за один конец, второй конец изгибался под собственным весом. Вынимаем трубку из пламени, сгибаем – вот и всё!
Но такой способ сгибания стеклянных трубок будет не совсем правильным, потому что при сгибе образуется местное утонения. Поэтому лучше поступить так: нагревать стеклянную трубку нужно равномерно по всей окружности, учитывать прогрев зоны около места изгиба. Медленно вращая трубку можно добиться значительно лучшего результата!
При сгибании стеклянных трубок с более толстыми стенками, нужно один её конец закрыть крышкой, а когда трубка согнётся, очень аккуратно, чтобы не образовались дырки, вдуть воздух в трубку. После сгибания стеклянных трубок, когда они ещё горячие, их нельзя класть на холодные подставки, особенно местами сгибов. Это приводит к появлению трещин. Для этих целей лучше всего подойдёт деревянная подставка. Во всяком случае, лучше всего класть трубки, чтобы нагретое место не касалось предметов.
Растягивание трубок
Растягивание трубок, также , как и их сгибание, производится при нагреве до размягчения стекла.
Растягивание трубок
Если нам необходимо получить трубку с зауженным сечением, то после её нагрева достаточно растянуть трубку за её концы. Нужно также учесть, что температура и скорость растягивания трубки влияют на результат – получается короткий или длинный участок с изменённым сечением.
Если нам нужно получить трубку с оттянутым концом, тогда сделаем так: Нагреем трубку до размягчения, извлечем её из пламени и растянем, после чего отрежем часть трубки с месте образовавшегося сужения. У нас получается очень тонкой и острый конец трубки. Чем медленнее происходило растягивание стеклянной трубки, тем более толстые края у неё оставались, что может предупредить появление очень тонких стенок. Также, растягивание трубок должно производиться при непрерырвном вращении их в пламени для равномерного нагрева зоны растяжки
Если нам нужно замкнуть трубку с одного конца, то растягивать нужно в пламени и достаточно быстро. При этом образующийся тонкий капилляр легко заплавить. После заплавления конца трубки можно слегка подуть в ней, чтобы в конце трубки образовалась небольшая полость.
Пайка стеклянных трубок
Для пайки стеклянных трубок необходимо хорошо их нагреть (до размягчения и проявления свойств текучести стекла).
Пайка стеклянных трубок
Это более сложная операция, чем просто резка или сгибание стеклянных трубок. Для пайки трубок, предварительно, их соответствующие концы после нагрева необходимо немного расширить, чтобы получился вид воронки. Это можно сделать с помощью графитового стержня. Если паяются стеклянные трубки разного диаметра, то конец одной трубки надо сузить (это происходит в пламени), конец другой – нагреть, затем оба прикладывают к друг-другу. Дальнейший нагрев зоны соединения и небольшой поддув воздуха в трубки позволит выровнять получившийся шов.
При пайке стеклянных трубок может получиться отверстие в трубке, которое без особого труба паяется расплавленным концом стеклянной палочки. Надо помнить, что в случае недостаточного прогрева зоны деформации, при сгибании, растягивании и пайке стеклянных трубок в момент остывания появляются трещины.
Иногда приходится соединить две трубки не по торцам, а, например, в центральной её части. Это несложно сделать. Нужно нагреть трубку в том месте, где планируется получить отверстие. Когда трубка будет достаточно разогрета, нужно плотно закрыть один конец трубки, например, пробкой. Во второй конец будем дуть. При вдувании воздуха в в зоне, где трубка была нагрета, будет образовываться стеклянный пузырь с очень тонкими стенками. Если аккуратно проткнуть такой пузырь стеклянной палочкой, то получим достаточно ровное круглое отверстие.
Далее нагретый конец второй трубки соединяем с отверстием первой трубки. При совместном паянии стеклянных трубок для выравнивания зоны спая необходимо поддувать воздух в конец одной или двух трубок.
Стеклянный шар
Как выдуть стеклянный шар?! Чтобы изготовить стеклянный шар, используем стеклянную трубку. Перед началом необходимо заплавить один конец этой трубки (способ закплавки указан выше). Будет сильно нагревать трубку, расположив её в вертикальном положении, чтобы жидкое стекло постепенно стекало вниз и скапливалось у заплавленного конца. Нужно не забывать вращать трубку, чтобы стенки получились равномерными по толщине и хорошо прогревались.
Когда внизу трубки накопится достаточное количество стекла, извлекаем трубку из пламени и, не останавливая вращения, начинаем слегка вдувать в неё воздух.
Как отрезать стеклянную трубку без стеклореза?
Возьмём стеклянную трубку, в том месте , где нужно её разрезать, сделаем небольшой надпил мелким напильником (создадим условие развития трещины) по окружности трубки. Далее берём трубку с 2-х сторон как можно ближе в надрезу и надломим её одновременно растягивая в стороны.
Как разрезать бутылку без стеклореза?
Способ 5 — горящая веревка
Замоченную в бензине бечевку наматывают на бутылку в том месте, где необходимо произвести скол и поджигают. Когда бензин почти выгорит, бутылку опускают в холодную воду, где от температурного перепада стекло лопается по линии прогрева.
Как отрезать трубку из кварцевого стекла?
Цитата: В отличие от обычного стекла кварц не удается резать, предварительно надрезав его, например, алмазом и затем переламывая. Напротив, кварц хорошо обрабатывается карборундом (сверление, шлифование и полирование), легко шлифуется и режется вращающимися карборундовыми (2500-5000 об/мин) либо алмазными дисками.
Резка бутылок и стеклянных трубок
mak210 Академик Москва 4.8K 4.5K
В продаже на рынках есть полотна для плитки и стекла. Шириной 3 см, на краю напыление, не помню точно, карборунд. Пользуюсь таким, зажимая в ножовку. Однако при попытках сквозной круговой резки в 3-х из 5-ти случаев трескается не по шву. Немного помогает обмотать рабочую часть изолентой для наметки и укрепления. Можно, думаю, совместить с предложенной выше для ламп дневного света нихромовой нитью.
А вот, кому интересно, цитата из учебника по стеклодувному делу.
§ 16. Резка стекла
Резка трубок занимает важное место во всех стеклодувных операциях. В данном параграфе разбираются наиболее распространенные способы резки стекол.
Резка трубок стеклодувным ножом на излом. Почти во всех случаях резку трубок начинают с нанесения метки — надреза стеклодувным ножом. Надрез должен быть глубоким, перпендикулярным к оси трубки и занимать 1/6 – 1/5 часть длины ее окружности. Произведя надрез, трубку берут руками так, чтобы надрез оказался между ними с внешней стороны трубки. После этого трубку стараются одновременно растянуть и согнуть в месте надреза, при небольшом усилии она ломается точно по надрезу. Так разрезают трубки диаметром до 15 мм.
Трубку диаметром 20—25 мм надрезают так же, но ломают не руками, а положив ее на край стола. Надрез при этом должен находиться на верхней стороне трубки, а острая кромка стола должна приходиться с другой стороны. Одной рукой придерживают конец трубки, лежащей на столе, другой берут второй ее конец и, одновременно оттягивая и изгибая, ломают трубку.
При резке трубок на излом метку — надрез лучше смачивать водой, тогда край излома получается более ровным.
Резка трубок раскаленной стеклянной палочкой. Надрезав трубку (как описано ранее), прижимают разогретый добела на горелке оттянутый конец стеклянной палочки к надрезу, силу нажима постепенно увеличивают; пока конец разогретой палочки горячий, нажим должен быть легким, но по мере ее остывания нажим увеличивают до образования трещины в месте надреза.
Если трещина не прошла по всей окружности трубки, а осталась только на надрезе, то конец палочки опять разогревают и прикладывают на 2—3 мм дальше от трещины по линии надреза. Трещина обязательно пойдет к нагретой палочке.
Этот способ применяют при резке стеклянных цельнопаяных установок, ремонте дорогостоящих приборов, когда другие способы резки не подходят.
Резка трубок при помощи асбестового шнура. Два асбестовых шнура одинаковой длины смачивают в воде и обматывают ими трубку с двух сторон на одинаковом расстоянии (4—5 мм) от места надреза. Обматывать нужно аккуратно, соблюдая параллельность между полосками шнура, в противном случае разрез получится неровным. Проделав эту операцию, трубку помешают II «игольчатое» пламя горелки так, чтобы острие пламени приходилось на надрез, далее трубку равномерно вращают в пламени до образования кольцевой трещины. Этим способом разрезают стеклянные трубки любого диаметра из стекла любой термостойкости.
При резке кварцевых и фарфоровых трубок диаметром 40 мм иI более лучше использовать узкое пламя кварцедувной горелки, вращая трубку на острие пламени до легкого потемнения асбестового шнура; после этого место нагрева следует быстро охладить, облив трубку водой.
Электрорезка стекла. Электрорезка несколько напоминает резку трубок металлическим крючком, нагретым на горелке (очень старый способ, которым редко сейчас пользуются). Режущим приспособлением электрорезки служит нихромовая лента, накаляющаяся при пропускании электротока. Она укреплена на двух кронштейнах. Надрезанную трубку вращают на нагретой нихромовой ленте до образования трещины. Если трещина не образуется, то трубку, сняв с электрорезки, быстро охлаждают, например, направив на нагретую ее часть струю воздуха (можно сильно подуть на нее). Кольцевая трещина образуется по надрезу. На электрорезке можно очень быстро резать термостойкие трубки (кроме кварца), изменяя реостатом температуру нагрева нити (см. § 14, рис. 14).
Резка алмазными отрезными кругами. В последние годы большое распространение получила резка стекла алмазными отрезными кругами (АОК). Работу выполнить довольно просто, К вращающемуся алмазному кругу подводят трубку, вращая ее в противоположном направлении и слегка прижимая к кругу. Вращать трубку следует до полного разрезания. Алмазные круги в основном используют для кварцевых и фарфоровых трубок. Можно резать и стеклянные трубки, но обычно от этого воздерживаются ввиду большой ценности алмазного диска. Станок для резки стекла алмазными отрезными кругами описан в § 14 (рис. 15).
Резка капилляров и палочек. Толстостенные капилляры и палочки диаметром от 3 до 10 мм разрезают обычным способом на излом, если их длина превышает 5—10 см. Чтобы отрезать от капилляра небольшую часть размером 10 мм и менее, применяют специальное приспособление — треугольную металлическую призму (рис. 17). Капилляр кладут на одну из острых граней призмы надрезом вверх так, чтобы грань находилась точно под надрезом.
Затем, придерживая рукой длинную часть капилляра, резко ударяют ножом по той части его, которую нужно отрезать. Капилляр откалывается точно по надрезу.
Капилляры можно резать алмазным кругом, но предварительно отверстие капилляра следует заполнить (залить) воском или парафином, иначе во время резки в отверстие набивается много мелкой стеклянной пыли, промыть капилляр очень трудно, а в большинстве случаев невозможно.
Резка трубок в нагретом состоянии. При изготовлении прибора часто требуется быстро отрезать какую-нибудь трубку, не снимая прибор с пламени горелки. В этом случае участок трубки, где нужно произвести разрез, нагревают в пламени горелки, а затем, вне пламени проведя по нагретой поверхности холодным предметом (нож, трубка и т. д.), получают небольшую трещину. При небольшом нажиме или ударе по одному из концов трубки получают ровный разрез.
Разрезание тонкостенных трубок. Трубки, шарики со стенками толщиной 0,15 мм и меньше резать указанными выше способами нельзя. Такие трубки режут раскаленной платиновой, иридиевой или вольфрамовой иглой (диаметр основания иглы должен быть равным 1,5—2 мм, острие — как можно тоньше). Иглу вводят в пламя горелки (перпендикулярно направлению пламени) и нагревают ее среднюю часть. Острие иглы должно выходить за пламя на 10—15 мм. После этого, не вынимая иглу из пламени, раскаленным острием прокалывают отверстие в холодной трубке. Держа иглу в пламени одной рукой неподвижно и не вынимая ее из проделанного отверстия, другой постепенно вращают трубку вокруг ее вертикальной оси до получения полного разреза. Трубка разрезается или, вернее, расплавляется раскаленным острием иглы вне пламени горелки. Лучше всего пользоваться иридиевой или платиновой иглой, так как в этом случае разрез получается чистым, а при пользовании вольфрамовой иглой на разрезе остается налет окислов вольфрама.
Естественно, игла должна иметь ручку — державу, изготовленную из материала, плохо проводящего тепло.
Резка стекла в размягченном состоянии. В размягченном состоянии трубки режут обычными ножницами. Главное, во время резки нужно поддерживать стекло в размягченном состоянии, но так, чтобы оно не растекалось. Этим способом режут обычно толстостенные трубки.
Описанные способы резки стеклянных трубок применяют при изготовлении как простых изделий, так и сложнейших приборов из стекла. От правильного выбора того или иного способа резания зависят качество и точность изготовления прибора.
