Как подключить дифавтомат в щитке

Как подключить дифференциальный автомат

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Простая защита с помощью дифавтомата

Если вы – не любитель современных наворотов и защита вам подойдет в самом простом исполнении, можно купить один дифавтомат на весь дом и установить его на щитке.

Однако устройство следует приобретать мощным, с расчетом нагрузки от приборов, устройств, света, который будет включаться, наверняка, в разных комнатах одновременно, чтобы избежать короткого замыкания .

Основная проблема самого обычного способа защиты – если устройство сработает и отключит энергопотребление, найти причину будет очень тяжело.

Возможно, понадобится привлечение профессионального электрика, у которого будет специальное оборудование для поиска неполадок.

Надежная защита дифавтоматом

В таком случае дифавтомат покупается с сопутствующими устройствами каждое из которых работает по разному принципу.

Минус тут один – дороговизна. Зато преимущество восполняет его: если у вас в доме возникнет опасная ситуация, выключится тот сектор, где она наблюдается. Все остальное секторы в доме будут полноценно работать.

Во-первых, это позволит пользоваться энергией в доме, во-вторых, упростит задачу поиска неполадки и ремонт электропроводки в доме .

Защита с помощью дифавтомата без заземления

Схемы, рассмотренные нами выше, предполагали работу заземления. Но если таковое не предусмотрено, будет актуальна данная схема.

Важно отметить то, что если вам нужен этот метод защиты, тогда приборы и провода нужно покупать только качественные

Установка дифавтомата

Монтаж дифавтомата – простой и незамысловатый процесс, однако он требует внимания и соблюдения всех нюансов:

• возьмите изделие, посмотрите на его внешнее состояние. Изучите поверхность, проверьте ее на предмет трещин и повреждений. Если таковые есть – устройство непригодно. Если нет – продолжаем;
• отключите электричество полностью. Вам понадобится мультиметр;
• совершите установку прибора на дин-рейку, как указано ниже;
• возьмите изоляцию, прочистите провода так, чтобы они не были повреждены (для этого применяются специальные устройства);
• подключение дифавтомата должно осуществляться через жилы сверху;
• плотно закрепите устройство к поверхности стены, включите питание.

Если в вашем случае один прибор отключается, когда срабатывает другой, значит при подключении была совершена ошибка. Наиболее частая причина – фаза подключена к одному устройству, а ноль – к другому.

Когда вводные Л и Н подключаются снизу, система не работает. Это вполне нормально. Правда, есть и электрики, которые совершают неверную установку. Нужно исправлять, чтобы привести систему в работу. Об этом и многом другом можно узнать подробно на строительном форуме .

Всегда подключение осуществляется сверху, и это показано на всех без исключения схемах.

Также стоит отметить, что мимо защиты провод Н не должен проходить. В таком случае устройство сработает, как при экстренной ситуации и отключит питание.

И последнее, что стоит отметить, это важность подключения нулевого провода. Он не должен быть соединен с остальными нулями

Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

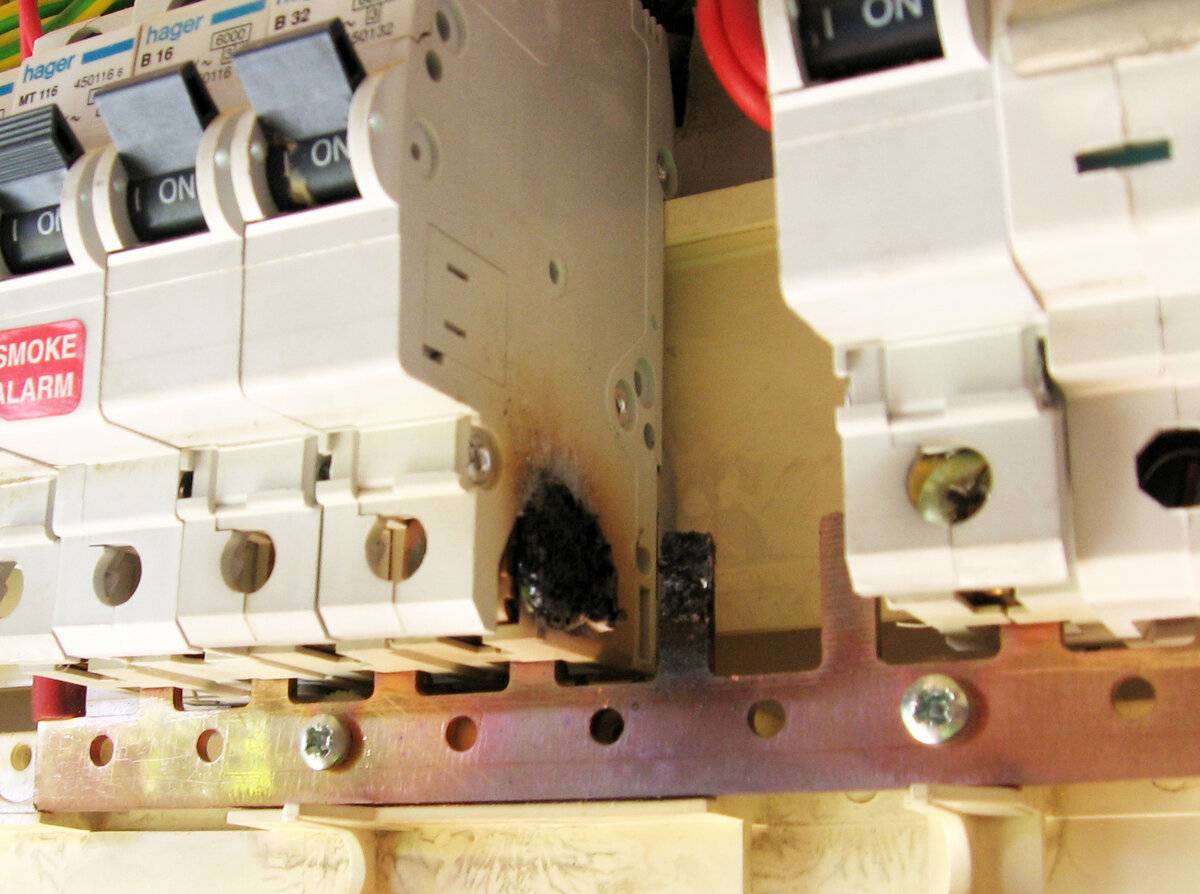

Ошибки при монтаже

Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».

Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.

Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.

Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.

Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.

Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.

Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.

Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.

В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.

Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий

Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание

Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Проверка в распределительном щитке

В распределительной коробке происходят наиболее частые ошибки монтажа, соединяются нулевые проводники от разных линий или меняются места соединений. Этим грешат электрики, которые привыкли работать только с автоматическими выключателями. Для них не имеет значения, с какой линии пришел нулевой провод, так как они контролируют ток на фазном проводе. Для дифференциального автомата и УЗО это принципиально, так как они реагируют на разницу токов в фазном и нулевом проводах контролируемой линии.

Убедившись в правильности монтажа в распределительной коробке, попробуйте включить дифавтомат. Если опять устройство отключились, то надо проверить, как подсоединены провода, идущие от распределительной коробки к розетке. Здесь тоже частенько путают нулевой и земляной провода. Если здесь все нормально, то дифавтомат включится и встанет на контроль.

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей. Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится. Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.

Условия подбора дифавтомата

Немаловажным моментом является экономическая сторона вопроса. Купить один прибор обойдется дешевле, чем приобретать два устройства. Наконец, потребуется лишь определение номинала автоматы защиты. УЗО встраивается по умолчанию в соответствии с необходимыми характеристиками.

К сожалению, не обошлось и без недостатков. Если из строя выйдет лишь какая-то часть прибора, то замене будет подлежать автомат полностью. Понятно, что это сопряжено с дополнительными расходами.

Далеко не все подобные автоматы снабжаются флажком, с помощью которого определяется причина срабатывания прибора, выяснение которой принципиально важно

Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

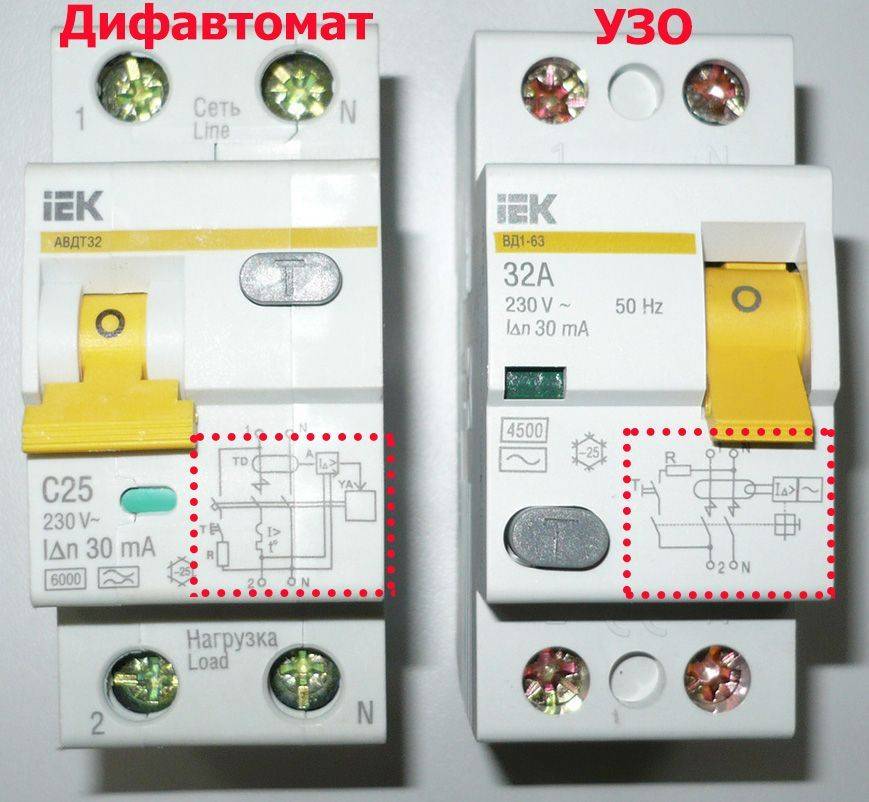

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Расчет подключения варочной панели, духовки или электроплиты

Подключение варочной панели, духовки или электроплиты — это как раз, тот случай, когда НАДО прочесть инструкцию.

Хотя бы для того, что бы узнать, сколько потребляет подключаемый электроприбор, какой нужен провод, автомат и дифавтомат для подключения.

Но этого мало для полной уверенности, в том что все сделано правильно и не придется переделывать. Вне зависимости, своими руками будете подключать или пригласите мастера — Вам нужно быть уверенным в завтрашнем дне — в том смысле, что просчет в токе УЗО (далее дифавтомат) или сечении провода может привести к пожару.Средняя духовка рассчитана на потребление 2–3 кВт электроэнергии, варочная панель — до 7 кВт. Обязательным является заземление приборов. Варочную панель (а по возможности и духовку) нужно подключать через отдельный защитный автомат УЗО. Он подбирается в зависимости от мощности.

Чтобы верно подобрать компоненты для подключения мы составили таблицу:

Таблица расчета допустимой мощности для МЕДНОГО ОДНОЖИЛЬНОГО ПРОВОДА:

сечение кабеля мм2	диаметр провода мм	ток в Амперах	мощность в кВт для 220v	мощность в кВт для 380v
0,5	0,8	6	1,3	2,3
0,75	0,98	10	2,2	3,8
1	1,13	14	3,1	5,3
1,5	1,38	15	3,3	5,7
2	1,6	19	4,2	7,2
2,5	1,78	21	4,6	8
4	2,26	27	5,9	10,3
6	2,76	34	7,5	12,9
10	3,57	50	11	19
16	4,51	80	17,6	30,4

Для алюминиевого провода диаметр надо умножить на 1,6.

Теперь давайте разберемся, что с этими цифрами делать. Заглянем в инструкцию для электроплиты, духовки или варочной поверхности, где написано (допустим), максимальная потребляемая мощность 6,2 киловатта. Как правило бытовые электроприборы рассчитаны для работы в однофазной сети, т.е., 220 вольт.

Соответственно, будем приобретать:

комбинированный автомат с УЗО

автомат (УЗО) на 32 ампера (если не найдете на 35а)

медный провод с диаметром каждой жилы по 2,7-3,0мм (лучше брать с небольшим запасом)

соответствующую розетку (если в комплекте нет вилки, придется брать пару — вилка и розетка) на 30-40 ампер.

Читайте:

• Инструкция по строительству каркасной бани своими руками
• Как не надо делать — опасные ошибки электрика
• Подключение электроплиты или варочной поверхности…

Как правильно выбрать провода по их сечению и мощности

Как самому сделать разводку электрики: мастер-класс

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Сложности и разница подключения защитных устройств

В паспорте каждого прибора имеется схема подключения. Кроме того, схема повторяется на корпусе самих устройств, а контактные клеммы подписываются буквой N для нулевого зажима, буквой L – для фазного. Поэтому правильно подключить УЗО и дифавтомат не так уж и трудно. Монтаж обоих аппаратов выполняется совершенно одинаково и проводится с учетом следующих правил:

• провода, приходящие из питающей сети, подключаются на верхние клеммы;
• провода, уходящие на нагрузку, присоединяются к нижним клеммам;
• дифференциальный ток срабатывания устройства должен выбираться с учетом ступеней селективности. Например, аппарат, защищающий весь дом, должен иметь номинальный дифференциальный ток больший, чем у аппаратов, защищающих отдельные линии;
• для дифавтоматов к тому же должна соблюдаться селективность номинального рабочего тока;
• полярность подключения проводов должна соответствовать схеме и разметке на корпусе: фазу подключаем к клемме L (или, для некоторых моделей, к немаркированной клемме), ноль подключаем к зажиму N;
• на защищаемом участке сети ни в коем случае не должно быть соединений нулевого провода и провода защитного заземления – это вызовет срабатывание прибора;
• по той же причине нельзя нигде объединять нулевые провода от линии, защищенной УЗО или дифавтоматом, с нулевыми проводами любой другой линии, не питающейся от этого защитного аппарата;
• обязательно следует выполнить проверку работы устройства нажатием кнопки «Тест». Впоследствии такую проверку необходимо делать раз в месяц.

Строгое соблюдение паспортной схемы подключения устройств необходимо для того, чтобы избежать его поломки в случае, если монтируемый прибор является электронным. Для электромеханических устройств полярность и направление протекания электроэнергии не столь существенны, и здесь нужно помнить только об элементарном правиле: фаза – к фазе, нуль – к нулю. То есть, присоединив к одному из контактов приходящий нулевой провод, отходящий нуль следует подключить к зажиму, расположенному ровно над или под этим контактом. То же самое и для фазных проводников.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Учимся правильно подключать дифавтоматы

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Где купить

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

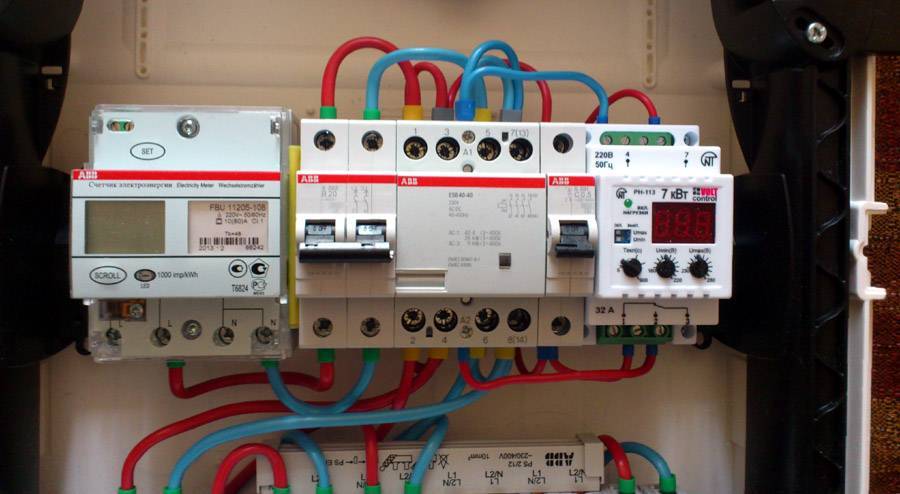

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

• начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
• после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
• устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
• снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
• выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
• на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Подключение дифавтомата: схема с заземлением и без заземления

Опубликовал(а): Евгений Афанасьев
Обновлено: 12.01.2021

Одной из ключевых проблем при создании систем электроснабжения является обеспечение безопасности их эксплуатации. Это было понято давно, еще на заре прихода электричества в дома и квартиры – внутренние сети стали защищаться плавкими предохранителями, известными под названием «пробки». Время шло, и системы защиты совершенствовались – они стали оберегать не только от перезагрузки или коротких замыканий, но и от случайного поражения человека электрическим током. В настоящее время основными приборами такой защиты являются автоматические выключатели и устройства защитного отключения. Своеобразным «симбиозом» этих двух приборов является дифференциальный автомат.

Подключение дифавтомата

Но этот прибор защиты лишь в том случае станет корректно выполнять возложенные на него функции, если будет правильно размещен в общей схеме домашней или квартирной электросети. Увы, в этом вопросе многие владельцы жилья, стремящиеся все и всегда делать своими руками, допускают немало ошибок. «Схалтурить» вполне могут и приглашенные «мастера» — в этой сфере частных услуг встречается немало откровенных «шабашников». Поэтому имеет смысл рассмотреть подробнее, по каким принципам осуществляется подключение дифавтомата – такая информация в любом случае будет полезной.

Предназначение и устройство дифференциального автомата. Его основные характеристики.

Принципиальное устройство и предназначение

Чтобы правильно понять принцип подключения дифференциального автомата, необходимо разобраться, что же он из себя представляет и как работает.

• К основным опасностями в домашних электросетях можно отнести вероятность короткого замыкания и превышение предельно допустимых параметров тока (превышение нагрузки на линию). Оба этих случая приводят к опасному нагреву проводов, разрушению их изоляции, оплавлению проводников или корпусов подключенных приборов, возникновению электрической дуги. При отсутствии или несрабатывании защиты все это приводит к очень серьезным последствиям, вплоть до масштабных пожаров.

От таких аварий предохраняет автоматический выключатель (АВ). В нем предусмотрено два уровня защиты.

Два уровня защиты, предусмотренные в автоматическом выключателе

Не вдаваясь во все тонкости конструкции автомата, просто остановим свое внимание на защитных устройствах.
При включении прибора специальная механическая система тяг, рычагов, пружин и подвижных контактов замыкает цепь между входной и выходной клеммами. Если в подключенном через автомат участке сети все в норме, он остается в таком положении сколь угодно долго. Но строение механизма таково, что для размыкания цепи достаточно довольно небольшого, но определенным образом приложенного усилия от так называемых расцепителей.

Под номером 1 показан электромагнитный расцепитель. Это катушка-соленоид с размещенным внутри подпружиненным металлическим сердечником. При нормальных токах, проходящих через выключатель, создаваемое катушкой электромагнитное поле слишком слабо, чтобы преодолеть усилие пружины. Но в случае короткого замыкания сила тока возрастает в сотни и даже тысячи раз, соответственно резко возрастает и напряженность электромагнитного поля катушки. Сердечник перемещается, сжимая пружину, и приводит в действие механизм расцепления.

Под номером 2 – тепловой расцепитель. Это – биметаллическая пластина, являющаяся участком цепи прохождения тока через выключатель. Если нагрузка нормальная, то есть показатели силы тока в пределах указанного номинала, то она не меняет своей конфигурации. Но если токи пошли с превышением номинала, начинается ее нагрев. За свет биметаллической структуры (два металла с заметно отличающимися показателями линейного температурного расширения) пластина начинает изгибаться и в определенный момент воздействует на механизм расцепления. Автоматический выключатель разрывает цепь.

Автоматы обычно ставятся на различные участки домашней (квартирной) электрической сети на разрыв фазы. Они имеют однополюсное исполнение и занимают в коробке (щите) на DIN-рейке одно модуль-место. Исключение – автоматы на вводе, где используются двухполюсные (для трехфазной сети – четырехполюсные). То есть в выключенном положении одновременно размыкается и фаза (фазы) и ноль.

• Еще одна опасность, от которой тоже требуется защита – это утечка тока. Износ изоляции, механические поломки бытовой техники, некоторые другие причины могут привести к тому, что фаза пробивается на металлический корпус приборов. Чтобы не допустить поражения током в таких ситуациях, используются устройства защитного отключения (УЗО). Другое их название – дифференциальный выключатель (ДВ).

Через УЗО всегда проходит и фаза, и ноль. Дело в том, что основным «рабочим органом» этого прибора является дифференциальный трансформатор. Он имеет характерный сердечник (поз. 3) в форме тора (замкнутое кольцо) а обмотками служат фазный провод и нулевой. Причем они расположены так, что создаваемые электромагнитные поля – противонаправленные, то есть компенсируют друг друга. Кроме того, имеется контрольная обмотка (поз.4), связанная с электромеханическим (реле) или электронным (электронный ключ) устройством размыкания.

Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.

Если в сети и подключённой нагрузке нет неполадок, то какой ток прошел в сторону нагрузки по фазному проводу, такой же должен вернуться и по нулевому в обратном направлении. Результирующего магнитного потока в сердечнике нет – он полностью компенсирован. Но если возникла утечка тока на землю, или же при пробое фазы на корпус прибора его коснулся рукой человек, равновесие нарушается. В сердечнике возникает магнитный поток, который приводит к возникновению тока в контрольной обмотке. А это, в свою очередь, вызывает выключение УЗО – цепь разрывается.

Про это долго приходится писать, но на деле время срабатывания УЗО измеряется миллисекундами. А уставка (показатель утечки тока, вызывающей срабатывание защиты) в УЗО, устанавливаемых в бытовых сетях – всего 0,01 или 0,03 ампера. То есть главные задачи – не допустить опасных для жизни показателей силы тока и свести к возможному минимуму длительность опасного контакта.

Никогда не забывайте об опасности электрического тока!

Не следует думать, что напряжение 220 вольт относится к малоопасным. Это дикое заблуждение стоило многим жизни! Некоторые читатели будут просто шокированы, когда узнают, сколь незначительные показатели силы тока предоставляют для человека, безо всякого преувеличения, смертельную угрозу. Обязательно найдите время и прочитайте статью нашего портала, специально посвященную опасности электрического тока .

Для чего все это говорилось? А лишь для того, чтобы привести к следующему – рассматриваемый в нашей статье дифференциальный автомат – это не что иное, как автоматический выключатель и УЗО, скомпонованные в одном корпусе.

Все удалось уместить в одном корпусе – и электромагнитную защиту от сверхтоков КЗ, и тепловую от перегрузки, и дифференциальный трансформатор для выявления тока утечки

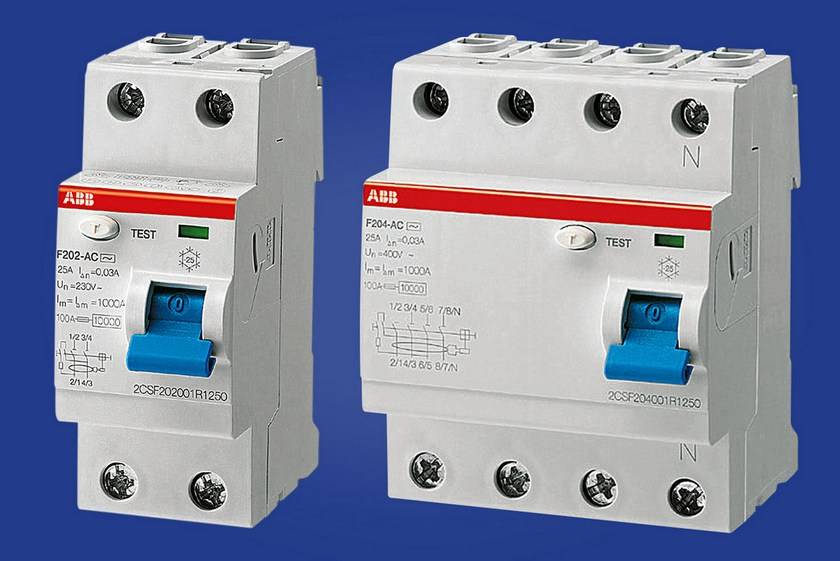

Внешне дифференциальный автомат (или, если правильнее – автоматический выключатель дифференциального тока, АВДТ) очень схож с УЗО – такой же корпус на два модуль-места, такие же рычажок включения и кнопка «Тест». Но отличить несложно даже беглым взглядом по маркировке. У УЗО номинал подписан по принципу «цифры – буква», например, 16 А. А у дифавтомата – «буква – цифры», например, С 16. Это тоже номинальный ток, а буква впереди имеет уже несколько иное значение. Об этом и поговорим в следующем подразделе статьи.

Основные параметры дифференциальных автоматов и их маркировка

Чтобы дифференциальный автомат работал корректно, необходимо правильно подобрать его по основным характеристикам. Конечно же, это лучше поручить специалистам-электрикам. Но и «рядовому» пользователю, стремящемуся к пониманию всего того, что имеется в его жилых владениях, такая информация будет полезна.

Как правило, основные характеристики АВДТ указываются цифрами, буквами и условными значками на его корпусе. Есть, правда, исключения, но в основном производители придерживается если не совсем единого, то очень схожего стандарта маркировки.

Лучше всего это рассмотреть на примере.

Основные внешние элементы автоматического выключателя дифференциального тока (АВДТ) и маркировка, содержащая немало полезной информации.

1 – логотип и название компании-изготовителя дифавтомата. Кстати, коль затронуть вопрос бренда, то можно сразу отметить следующее. АВДТ — прибор в достаточной степени дорогостоящий, и каждому владельцу хочется, чтобы он служил как можно дольше. К сожалению, приходится констатировать, что в этой сфере производства электротехнических устройств не все обстоит благополучно – в продаже немало изделий явно невысокого качества. Поэтому есть смысл приобретать модели проверенных, давно заслуживших непререкаемый авторитет компаний, например, «Legrand», «ABB», «General Electric», «Schneider Electric», «Moeller», «Siemens». Естественно, убедившись при покупке в оригинальности изделия и получив на него гарантию. А вот массово заполнивший рынок отечественный бренд «IEK», как это не прискорбно, в один ряд с указанными фирмами поставить пока никак не получается.

2 – наименование модели. В этом названии может сразу скрываться указание на то, что это именно дифференциальный автомат (аббревиатура АД или АВДТ). Может быть и латинская аббревиатура – полного единства в этом вопросе нет.

3 – сочетание буквы и числа, например, как на иллюстрации – С25. Число обозначает максимальные номинальный ток, то есть такой, какой прибор может выдерживать сколь угодно долго без аварийного срабатывания и без потери своей работоспособности.

Показатели номинального тока стандартизированы и ограничены следующими значениями: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. Небольшие номиналы (до 16А) обычно используются для систем освещения или для розеток, в которые не предполагается включения мощной техники. Средние номиналы – для розеточных групп или даже для выделенных под мощную бытовую технику линий. Дифавтоматы с номиналом 40 А и выше обычно устанавливаются на вводе.

Буква перед номиналом – это так называемая время-токовая характеристика выключателя. Дело в том, что при пуске многих приборов кратковременное значение пускового тока может значительно превышать номинальное значение. И если АВДТ станет при этом постоянно срабатывать, то это станет мучением для хозяев. Поэтому для игнорирования кратковременных пусковых скачков установлены пороги срабатывания электромагнитного расцепителя, которые как раз и обозначаются категориями В, С или D.

• B – превышение тока относительно номинала в 3÷5 раз.
• С – в 5÷10 раз.
• D – в 10÷20 раз.

То есть при пуске и сопровождающем его скачке тока электромагнитный расцепитель не сработает. Но если превышение номинала оказывается длительным, то нагревается биметаллическая пластина и сработает тепловой расцепитель.

Для квартир чаще всего выбирают АВДТ категории С. Для небольшого загородного дома, в котором нет мощной техники с высокими показателями пусковых токов лучше взять дифавтомат с время-токовой характеристикой В. Ну а приборы с индексом D обычно устанавливаются на линиях с мощным оборудованием, как правило, в производственных условиях.

Гораздо реже, но все же встречаются дифавтоматы с категорией А. Предел тока срабатывания электромагнитного расцепителя у них превышает номинал всего в 2÷3 раза.

Кроме того, попадаются дифференциальные автоматы категории К и Z. Эта градация устанавливается самими производителями, и особенности эксплуатации таких приборов должны быть указаны в паспортах изделий.

4 – это номинал дифференциального тока, то есть именно то значение тока утечки, которое вызовет срабатывание защиты. Указывается или в миллиамперах (например, 30 mA), или в амперах (0,03 А).

Обычно в бытовых условиях применяют дифференциальные автоматы с номиналом 10 или 30 миллиампер. Для тех приборов или розеточных линий, где наблюдается постоянный или вероятный контакт с водой или повышенной влажностью, устанавливают АВДТ на 10 мА. Такой же дифавтомат можно предусмотреть и на линии, идущей в детскую комнату – для большей безопасности. На остальных линиях – розеточных группах или внешнем освещении достаточно «тридцатки». Некоторые линии, например, внутреннее освещение, зачастую и вовсе не защищают дифавтоматами или УЗО, просто из соображений экономии. Хотя, многие осветительные приборы имеют металлические корпуса, и подобные мера предосторожности все же не видится лишней.

5 – указывается класс дифференциальной защиты. Это может быть символьное обозначение (чаще), но иногда оно дополняется и буквенным. А говорит показатель о том, на какой тип токов утечки способен реагировать дифавтомат.

• Самыми доступными по стоимости являются приборы класса АС. Они срабатывают при появлении (мгновенной или нарастающей) утечки только синусоидального переменного тока.

• Более совершенными, но и более дорогими являются приборы класса А. Они способны реагировать на утечку как переменного, так и постоянного пульсирующего тока. Об этом красноречиво говорит пиктограмма с плавной синусоидой и пульсирующей «пилой».

Такие дифавтоматы для условий дома или квартиры можно считать оптимальными. Особенно для тех линий, к которым подключена бытовая или офисная техника с мультипроцессорным управлением, с импульсными блоками питания.

• Самыми чувствительными являются АВДТ класса В – они способны отслеживать утечку еще и выпрямленного постоянного тока. В рамке их пиктограммы – уже три символа. Встречаются такие дифавтоматы нечасто, используются обычно в специфических производственных условиях. Применение их для домашней сети выглядит избыточным, тем более что стоимость подобных приборов – наиболее высокая.

6 – номинальная отключающая способность. Обычно показывается в прямоугольнике с указанием одного из стандартных значений:3000 А, 4500 В, 6000 А и 10000 А.

По сути, это величина тока короткого замыкания, которая не приведет к выходу дифавтомата из строя – он останется пригоден для дальнейшего применения.

АВДТ с максимальными показателями в 10000 ампер обычно устанавливаются в производственных условиях на линиях с мощным оборудованием. Иногда применяют их и для жилых домов, расположенных в непосредственной близости к подстанциям. Номинал в 6000 А подойдет для домов с качественной новой проводкой, способной выдерживать значительные кратковременные скачки тока. Для домов со старой изношенной проводкой, для сельской местности, для частного сектора городов с проложенными воздушными линиями электроснабжения лучше установить дифавтомат с номиналом 4500 А.

7 – в маленькой квадратной рамке, обычно под номинальной отключающей способностью или рядом с ней указывается цифрой класс токоограничения. Это очень важный параметр, говорящий о том, сколько времени займет срабатывание защиты от КЗ, начиная от размыкания контактов и до полного гашения возникающей при этом электрической дуги. Понятно, что чем быстрее это произойдет, тем короче и менее разрушительным будет воздействие короткого замыкания на электропроводку.

Различают три класса:

• 1 класс – гашение дуги занимает более 10 миллисекунд. Про такие АВДТ говорят, что они не имеют токоограничения, и этот показатель на корпусе, как правило, вообще не указывается.
• 2 класс – гашение электрической дуги происходит за 6÷10 мс.
• 3 класс – 2.5÷6 мс. Такие приборы – самые совершенные, но и наиболее дорогие. Но при наличии финансовой возможности предпочтение все же лучше отдавать именно им.

8 и 9 – клеммы для подключения проводов. Важно – должны соблюдаться два условия.

• Во-первых, фазе и нулю отведены свои позиции, и нарушать это правило – недопустимо. Ноль всегда будет обозначен буквой N, фаза может указываться как буквенным обозначением, так и цифрами.
• Во-вторых, обязательно соблюдается направление подключения, то есть вход со стороны линии электропитания и выход в сторону нагрузки. Это может указываться текстом, или, для фазы – цифрами. Например, 1 – вход, 2 – выход в сторону нагрузки.

А вот «правило», например, что вход всегда сверху, а фаза, скажем, слева – это полнейшее заблуждение. Можно встретить массу примеров с совершенно противоположным размещением по обоим критериям. Так что оценивать правильность нужно исходя из конкретных особенностей приобретенного прибора.

В подтверждение сказанному – различные варианты размещения клемм для подключения проводов

Обратите внимание на иллюстрацию:

1 – вход со стороны сети сверху, фаза расположена слева.

2 – при верхнем входе фаза должна подключаться справа.

3 – провода со стороны сети подключаются снизу, фаза – слева.

4 – допускается подключение подводящих проводов как сверху, так и снизу.

Но в любом варианте имеется и жёсткое правило: если фаза от сети подключается сверху, то и ноль также в обязательном порядке должен быть подключён с той же стороны. И наоборот. В противном случае дифференциальный трансформатор, оценивающий наличие тока утечки, просто не станет работать, а дифавтомат будет постоянно выбивать.

Узнайте, почему выбивает автомат, а также ознакомьтесь с причинами при включении и в щитке, из нашей новой статьи на нашем портале.

10 – клавиша (рычаг) включения дифавтомата. Дополнительно может иметься световой или цветовой индикатор его рабочего или выключенного положения (поз. 11).

12 – кнопка «тест». После установки и подключения АВДТ в обязательном порядке проводится проверка его работоспособности в плане реакции на ток утечки. При нажатии на кнопку тестирования внутри замыкается цепь, имитирующая указанный номинал тока утечки. Если прибор исправен, то это вызовет его отключение. Подобные проверки рекомендуют проводить с определенной периодичностью, например, раз в месяц.

13 – индикатор причины срабатывания дифференциального автомата. Такая опция, к сожалению, имеется далеко не во всех моделях. Именно эта причина зачастую становится определяющей при выборе – установить ли АВДТ или связку УЗО+АВ. Там все ясно – сработало УЗО – ищи место и причину утечки. Вырубило автомат – значит, или перезагрузка, или короткое замыкание. А вот с АВДТ провести диагностику и выявление причин срабатывания бывает сложнее.

Поэтому приборы со встроенным индикатором причины отключения выглядят предпочтительнее. Обычно это флажок, положение которого относительно корпуса скажет о причине. Например, остался утопленным – выключение вызвано перегрузкой. Вышел за уровень корпуса наружу – АВДТ отреагировал на утечку тока.

14 – на корпусе АВДТ обычно наносится его принципиальная электрическая схема. При желании в ней несложно разобраться. Кстати, она же может подсказать, является ли прибор электронным, или в нем применена электромеханическая схема. Например, если тестовой подсказки на корпусе нет (а она зачастую используется), то о том, что прибор электронный, скажет треугольник (знак усилителя) в схеме.

Электронные АВДТ – более компактные и чувствительные. Но зато электромеханические – значительно надежнее, так как не требуют источника питания.

Еще несколько важных обозначений, на которые порой приходится обращать внимание.

15 – символ «S» говорит о том, что прибор – селективного типа. То есть, в отличие от обычных дифавтоматов его срабатывание осуществляется с определенной задержкой. Это бывает важным для установки дифавтомата на вводе, когда в иерархической схеме за ним будут располагаться другие приборы дифференциального типа. То есть при возникновении утечки на одной из линий, оснащённой собственным АВДТ или УЗО, сработает защита только на ней, а селективный просто «не успеет» отреагировать на это. В итоге отключится только линия с неполадкой, а остальные участки домашней сети останутся в рабочем состоянии.

16 – значок в форме стилизованной снежинки говорит о том, что прибор может размещаться в уличном распределительном щитке. Число внутри шестиугольника – это предельно допустимое значение отрицательной температуры.

Установка и подключение дифавтомата

Электромонтажные работы

Здесь, по сути, сложно выделить какие-либо особенности, отличающие установку дифференциального автомата от автоматического выключателя или УЗО. Поэтому – вкратце:

• Естественно, все электромонтажные работы проводятся только в обесточенном щите. И в этом нужно убедиться, чтобы быть уверенным в безопасности на все 100%.
• С тыльной стороны любого дифавтомата имеет фигурный паз для крепления прибора на стандартной DIN-рейке. То есть АВДТ надевается верхним выступом этого паза не рейку в планируемом месте установки, а затем подается вперед. Снизу имеется подпружиненная защелка, которая при нажатии захватит нижний выступавший край DIN-рейки, и прибор будет зафиксирован на ней.

• Если в этом имеется необходимость, можно зафиксировать расположение выключателя на самой рейке, чтобы не допустить его смещения вдоль нее. Для этого применяются специальные фиксаторы, металлические или пластиковые, которыми «подпирают» выключатель с одной или обеих сторон, в зависимости от соседства с другими приборами или отсутствии такового.

• Производится зачистка подключаемых к дифавтомату проводов. Лучше всего это производить специальным съемником изоляции – не повреждается сам проводник. Зачистка проводится на длину в 8÷10 мм от конца провода.

• После очередной тщательной проверки правильности расположения подходящих от сети и отходящих в сторону нагрузки проводов, производится их поочерёдное подключение к клеммам.

Для этого вначале ослабляется, слегка выкручивается винт клеммы. Затем зачищенный конец провода (или обжатый наконечник) заводится в клемму, так, чтобы не снаружи не оставалось открытого участка без изоляции. Затем с приложением должного усилия производите затяжка винта и проверка надежности соединения. Провод должен быть закреплен без малейшего намека на возможный люфт в клемме, не поддаваться на выдергивающее усилие.

• После затяжки всех клемм и еще одной визуальной проверки правильности коммутации проводов, можно включить сеть, чтобы провести тестирование дифавтомата. Во-первых, он должен включиться и удерживаться в таком положении. Если он срабатывает сразу, в схеме допущена какая-то ошибка. Во-вторых, при включённом АВДТ нажимают на его кнопку «тест» – это должно сопровождаться мгновенным срабатыванием защиты.

Итак, совершенно очевидно, что сам по себе монтаж дифференциального автомата в щите никакой чрезвычайно большой сложности не представляет. В основном соблюдаются правила, присущие для электромонтажа любых приборов с установкой на DIN-рейку.

Как правильно собрать распределительный щит?

Профессионализм настоящего специалиста-электрика всегда выдает высокое качество, аккуратность и, если хотите, даже эстетичность монтажа электрического распределительного щита. При выполнении этой непростой задачи необходимо придерживаться определенных правил и учитывать многочисленные нюансы. Подробно о монтаже распределительного щита читайте в специальной публикации нашего портала.

Так что главная загвоздка при установке дифференциальных автоматов кроется не в установке их на рейку и подключении проводов к клеммам. Основная проблема — это правильное расположение защитного устройства в самой схеме квартирной электросети.

Схемы подключения дифференциальных автоматов.

При установке дифференциальных автоматов может использоваться несколько схем. Каждая из них обладает своими особенностями и, часто, недостатками.

Посмотрим на основные применяемые варианты.

Единственный дифавтомат на вводе

Схема такова – на вводе до счётчика установлен двухполюсный автоматический выключатель, а после – дифференциальный автомат, который «обслуживает» все линии внутренней проводки в доме или квартире. Других приборов дифференциальной защиты нет – на каждой из линий просто установлен автомат нужного номинала от коротких замыканий и перегрузки.

Единственный дифференциальный автомат установлен на вводе сразу после счетчика.

Схема, безусловно, работоспособная, но к ней сразу возникает ряд вопросов.

• Первое. Раз каждая линия защищается автоматическим выключателем, то стоит ли перед ними по иерархии схемы устанавливать АВДТ? Получается, что способности дифавтомата реагировать на перегрузку или на короткое замыкание – остаются совершенно невостребованными. Видимо, здесь бы хватило и просто УЗО, которое при равных номиналах практически всегда дешевле АВДТ.
• Второе. Нет никакой ясности с номиналом дифференциального тока. Если поставить, скажем, на 10 или 30 мА, то при нескольких линиях даже совершенно неопасные утечки могут в сумме вызывать частое ненужное срабатывание защиты. Если же номинал завысить, скажем, до 100 мА, то, по сути, линии остаются не защищёнными от уже очень опасных токов утечки.
• Третье. Отыскать проблемный участок сети, вызывающий срабатывание защиты, будет очень проблематично.

Одним словом, схема очень далека от совершенства, и использовать ее – вряд ли разумно.

Дифавтоматы на выделенных линиях

В этой схеме, безусловно, более надежной в работе, дифференциальный автомат устанавливается на каждую линию, нуждающуюся в защите от токов утечки. Как уже говорилось выше, некоторые линии не требуют такой защиты, и их можно оставить только «под охраной» автоматических выключателей, на случай КЗ или перегрузки.

Важные линии защищены индивидуальными дифференциальными автоматами

Понятно, что такой подход потребует уже более значительных материальных затрат. Но зато и безопасность на высоте, и локализация участка с неисправностью значительно упрощается. При выбивании одного из дифавтоматов все остальные линии продолжают работать в штатном режиме.

Селективная схема с противопожарной дифференциальной защитой

УЗО или дифавтомат способны не только защищать человека от электротравм при токах утечки. При значительной утечке, измеряемой уже сотнями миллиампер, велика вероятность возникновения пожароопасной ситуации. И такое зачастую случается, причём, как правило, в самих распределительных щитах. Повреждения изоляции проводов и перемычек, нарушение правил или небрежность при выполнении монтажа — все это может привести к возникновению токов утечки, способных вызвать сильный локальный нагрев проводки со всеми вытекающими негативными последствиями.

Поэтому одной из мер по недопущению подобных явлений является установка так называемого противопожарного УЗО (или дифференциального автомата), размещаемого на вводе в «верхушке» всей иерархии схемы, сразу после вводного автомата и счетчика электроэнергии. Здесь разговор идет не столько о защите человека от поражения током, сколько о других задачах:

• Это защита вводного кабеля и всей «начинки» распределительного щита от возможных токов утечки.
• Защита тех линий, в которых не предусмотрена установка дифференцированных приборов.
• Это дополнительная страховка на случай отказа или полного выхода из строя нижестоящих по иерархии схемы УЗО и дифавтоматов.

При использовании в качестве такой защиты АВДТ, общая схема может выглядеть, например, так:

Селективная схема с общим противопожарным УЗО или АВДТ на входе

На схеме не показано, но, как мы видели раньше, некоторые линии могут не нуждаться в дифференциальной защите и иметь только автоматические выключатели в разрыве фазы.

При таком подходе необходимо учитывать, что для корректной работы схемы должны быть выполнены следующие условия:

• Номинал дифференциального тока срабатывания противопожарного УЗО или АВДТ должен быть как минимум втрое выше уставки дифавтоматов, расположенных ниже по иерархии. Вот для этих целей и выпускаются АВДТ или УЗО, рассчитанные на ток утечки в 100, 300 или 500 мА.
• Время срабатывания тоже должно отличаться в бо́льшую сторону как минимум втрое. А вот это достигается установкой дифавтоматов селективного типа, то есть помеченных символом «S» — об этом говорилось выше.

Если эти условия не соблюсти, то работа схемы может превратить жизнь своих хозяев в постоянное мучение. Кого угодно «достанут» частые срабатывания АВДТ на входе с полным выключением всей домашней сети. И, естественно, с немалыми проблемами поиска повреждённого участка.

А при грамотном подборе дифавтоматов по такой схеме нарушения на одной из линий приведут только к ее отключению – остальные будут работать. Но если сработал селективный автомат, то это станет сигналом о наличии весьма серьёзной причины, поиск которой лучше начинать непосредственно от распределительного шкафа.

Противопожарный дифавтомат в трехфазной сети

Не столь часто, но все же встречается и такое, что в дом заводится трёхфазная линия питания. ее тоже можно и нужно защитить противопожарным АВДТ (УЗО).

Естественно, четырёх полюсный дифавтомат, рассчитанный для установки на трехфазную линию – это куда более сложное устройство, в котором производится оценка дифференциальных токов и защита от перегрузки и КЗ для каждой из фаз. Но его установка подчиняется тем же правилам – на корпусе указывается расположение фазных проводов и общего нуля. Важно – не перепутать фазы на входе и выходе, чтобы работа была корректной.

Противопожарный дифавтомат на входе трехфазной сети.

Схема приведена в усечённом виде. В дальнейшем фазы распределяются так, чтобы на каждую выпадала примерно равная нагрузка. И затем уже каждая фаза может делиться на отдельные линии, которые по мере необходимости защищаются АВДТ или парой УЗО с АВ. То есть по том же принципу, что показывался выше.

Расширить информацию по схемам подключения дифференциальных автоматов поможет предлагаемое вниманию читателей видео:

Видео: Схемы подключения дифавтоматов с пояснениями мастера

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя.

Описание ошибки	Иллюстрация	Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)		Оценка дифференциального тока проводится некорректно. Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.		Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет. Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления		Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата		Оценка дифференциального тока некорректная. АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки		Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит. Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий		Оценка дифференциального тока на обеих линиях становится некорректной. Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий		Оценка дифференциального тока в обеих линиях выполняется некорректно. АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Как правильно подключить дифавтомат: различные схемы подключения, инструкция по установке

В процессе создания систем электроснабжения чаще всего возникает проблема, связанная с обеспечением безопасности в процессе их эксплуатации. В первые года после того, как в дома людей пришло электричество было принято использовать плавкие предохранители. Со временем система защиты совершенствовалась и стала защищать человека не только от коротких замыканий или перегрузок, но и от поражений высоким напряжением.
Сегодня, в качестве самого надежного и популярного прибора для защиты используется дифференциальный автомат, представляющий собой смесь автоматических выключателей и устройств защитного отключения (УЗО). В статье мы опишем подключение дифавтомата, а также поговорим о его основных характеристиках.

Дифференциальный автомат его основные характеристики

Дифавтомат крепятся, как и автоматы, УЗО и реле напряжения. На корпусе задней части есть для этого специальное крепление. Для домашней сети используются двухполюсные модули с четырьмя контактами.

Дифавтомат для двухфазной и трехфазной сети

Для трехфазной сети применяются четырёхполюсные АВДТ с восьмью контактами.

Основные параметры и их маркировка

Главные характеристики дифференциального автомата располагаются на его корпусе и обозначаются цифрами, буквами или значками. В определенных случаях изготовители могут отойти от классического образца, однако в большинство придерживается единых правил маркировки.

Расшифровка маркировки АВДТ

Поговорим об основных параметрах дифавтомата:

• Название компании производителя, ее логотип.
• Название модели. Может быть, как в форме латинской аббревиатуры, так и на русском языке с указанием на то, что это именно дифференциальный автомат.
• Максимальный номинальный ток, который может выдерживать прибор.
• Номинал дифференциального тока, обозначающий объемы утечки, которые вызовут срабатывание системы защиты.
• Класс дифференциальной защиты.
• Номинальная отключающая способность.
• Класс токоограничения. Параметр указывающий на количество времени, необходимого для срабатывания защиты от КЗ
• Клеммы, которые используют для подключения проводов.
• Клавиша дифференциального автомата.
• После установления автомата нужно провести оценку его работоспособности, в этом помогает кнопка «Тест»
• Следующая функция доступна не всем дифавтоматам. Это индикатор фиксирующий причину по которой сработал дифференциальный автомат
• Принципиальная электрическая схема.

Устройство и предназначение

Дифференциальный автомат выступает в качестве защиты определенного участка электрической сети от повреждений, вызванных протеканием по ней сверхтоков. Последние возникают вследствие перегрузок или коротких замыканий.

Устройство дифавтомата

Другая важная функция дифавтомама – предотвращение пожара или поражения людей электрическим током. Прибор предотвращает утечку электричества через поврежденную изоляцию или неисправного домашнего электроприбора. Эта функция аналогична работе УЗО.

В вопросе устройства дифавтомата действуют правила нормы ГОСТ. Опираясь на них можно выделить основные структурные элементы прибора:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Дифтрансформатор оснащен несколькими обмотками в зависимости от объема полюсов устройства. Его функция заключается в сравнении нагрузки токов по отдельным проводникам. Если на выходе вторичной обмотки трансформатора образуется ток утечки, то это говорит о несимметричном распределении нагрузки между проводниками. Ток утечки поступает в пусковой орган, где осуществляется расцепление силовых контактов автомата.

Электромагнитный расцепитель состоит из электромагнита с сердечником. Последний влияет на механизм отключения. Если ток нагрузки достигает порога срабатывания (чаще всего это следствие короткого замыкания), то срабатывает и сам расцепитель. Время срабатывания составляет доли секунд, реакция – мгновенная.

Тепловой расцепитель выполняет функцию защиты электрической сети, предотвращая её перегрузку. Что касается конструкции, то она состоит из биметаллической пластины. Она подвергается деформации, при протекании через неё тока нагрузки, которая превышает номинальный показатель для конкретного прибора.

Вследствие деформации пластина воздействует на механизм, который отключает дифференциальный автомат. Что касается срабатывания теплового расцепителя, то оно не происходит мгновенно, выдерживает установленное время.

Возможные схемы подключения, как подключить дифавтомат

Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.

Дифавтомат в схеме без заземления

Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.

Дифавтомат в схеме без заземления

Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.

Схема с единственным дифавтоматом

Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

Схема с единственным дифавтоматом, подключение к счетчику

Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.

• доступная стоимость;
• простота конструкции;
• не требуется много места для установления АВДТ.

• неудобно искать причину выбивания дифавтомата;
• нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.

Одноуровневая схема дифавтоматов

Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.

Одноуровневая схема дифавтоматов

• меньшая стоимость, по сравнению с двухуровневой системой;
• экономия пространства за счет исключения одного защитного элемента.

• в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.

Двухуровневая схема дифавтоматов

Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.

Двухуровневая схема дифавтоматов

Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.

• наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
• простота поиска электроконтура;
• можно отключить только одну комнату от электроснабжения, на период ремонта.

• нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.

Схема при трехфазной сети

Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.

Схема подключения дифавтомата при трехфазной сети

Монтаж селективных дифавтоматов

Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.

Монтаж селективных дифавтоматов

Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.

Инструкция по установке дифавтомата

Процесс установки дифавтомата не сложный и не требует специальных знаний. Ниже расскажем, как в соответствии с нашими рекомендациями правильно и быстро установить дифавтомат:

1. Обратите внимание целостность АВДТ и состояние его тумблеров
2. Теперь нужно заняться фиксацией дифавтомата. Для этого используем металлическую DIN-рейку.
3. Отключаем электричество во всем доме и убеждаемся в его отсутствии с помощью индикатора.
4. Питающие жилы, расположенные в кабеле нужно предварительно зачистить, а после, присоединить их к паре верхних клемм дифференциального автомата.

Подключаем цвета по следующему принципу:

• синий цвет подсоединяем к нулю АВДТ;
• желтый (либо коричневый) цвет нужно подсоединить к контуру заземления;
• оставшийся цвет подсоединяем к «фазе» прибора.

1. Провода, которые подают электроэнергию в квартиру необходимо подсоединить к нижним клеммам дифференциального автомата.
2. Теперь нужно подать напряжение на АВДТ и после этого проверить функционирование прибора.

Как уже говорилось ранее, тестирование можно провести, нажав на кнопку «Тест». После нажатия на кнопку в сети будет обнаружен ток утечки, аппарат сработает и отключит напряжение.

Советы при монтаже дифавтомата

Монтаж дифавтомата

Подключение АВДТ имеет множество важных моментов. Для правильной работы прибора и надежной защиты необходимо их строго соблюдать.

• выполнять монтажные работы при полном отключении питания.
• двухуровневая схема с селективным дифавтоматом первого уровня обеспечивает лучшую защиту.
• правильно подбирайте мощность АВДТ второго уровня.
• не объединять нулевой и фазный провод, которые выходят из дифавтомата, с проводами другого контура.
• нулевой провод, выходящий из прибора, не должен касаться провода заземления.

Правильное подключение дифавтомата (Видео)

Ошибки при подключении дифференциальных автоматов

В конце обратим Ваше внимание на типичные ошибки, допускаемые при подключении дифавтомата. Это может привести к неправильной работе устройства, или даже к выходу из строя всей сети.

Ошибки при подключении:

1. Нарушение подключения проводов ввода и вывода. Приводит к некорректной работе автомата и самопроизвольному срабатыванию.
2. Соединение проводов нуля и заземлением на участке цепи. В этом случае происходит утечка тока, и автомат срабатывает постоянно.
3. Не правильно выбрано направление подключения фазы и ноля. При проверке кнопка «Тест» работает корректно, но при подключении нагрузки срабатывает автомат.
4. Нулевой провод на нагрузку выходит не из дифавтомата, а с общей шины. При проверке кнопка «Тест» работает правильно, но при подключении нагрузки срабатывает автомат.
5. Нулевой провод после АВДТ подключен к нулевой шине. В таком случае автомат включается, тест не работает и при подключении нагрузки мгновенно отключает питание.
6. В схеме с несколькими АВДТ перепутаны нулевые провода. Приборы включаются, проходят тест. Но при включении нагрузки к любой из линий приводит к срабатыванию всех дифавтоматов.
7. При использовании нескольких дифавтоматов в схеме соединены нули отдельных линий. Приборы включаются, но тест не проходят. При подключении нагрузки к одной из линии срабатывают все дифавтоматы.

Ошибки подключения УЗО и дифавтоматов (Видео)

Сегодня все реже электрики используют для защиты электросетей от перегрузок и утечки тока АВДТ. Если позволяют размеры щитка, то рекомендуют подключать автомат и УЗО. В этом случае замена вышедшего из строя прибора, будет не затратной.
