Что такое отливы в пластиковых окнах

Что такое откосы и отливы в пластиковых окнах?

Далеко не всегда хозяева квартир знают, что такое откосы и отливы в пластиковых окнах, и считают, что устанавливать их необязательно. Однако прежде чем сделать вывод, нужно разобраться, что это такое и для чего они нужны. Основной функцией данных деталей служит не только декоративное завершение окон, но и защита помещения от влаги и сквозняков.

Предназначение и терминология

Откосы отливы устанавливаются с внешней части сооружения, откосы без отливов монтируются внутри комнаты. Отлив – это конструкция, которая не позволяет влаге попасть к раме окна или стене здания, например, во время дождя. По отливу осадки отводятся в сторону и попадают на землю.

Откос, с какой бы стороны он ни находился, размещается по периметру окна и служит для декоративного оформления, так как помогает скрыть монтажные швы, неровности, закрыть оконный проем после того, как окна будут вставлены. Еще одним назначением конструкции является утепление окна, защита помещения от шума, холода. Если отливы и откосы не монтировать, велика вероятность того, что через негерметичные швы в комнату будет попадать излишняя влага. В прохладное время года в помещении будет не комфортно, так как теплый воздух будет быстро его покидать, кроме этого, на окнах будет образовываться конденсат, на стенах может появиться грибок и плесень.

Самостоятельный монтаж

Установка откосов и отливов на пластиковые окна не всегда проводится той же компанией, которая ставит окна. Часто этим занимается отдельный специалист или работу приходится выполнять хозяевам помещения. Не стоит этого бояться: на самом деле установка данных элементов не вызывает сложности и под силу любителю. Однако если ваша квартира находится достаточно высоко, и нужно проводить работы снаружи, лучше нанять людей, имеющих соответствующее оборудование, так как при отсутствии балкона работа на высоте небезопасна и требует специальных навыков и наличия средств страховки, которые покупать невыгодно.

Пластиковый сендвич для откосов

Внутренние работы можно смело проводить самостоятельно. Правильный откос на пластиковом окне должен быть из того же материала, что и оконная рама: это поможет избежать щелей, разной реакции материалов на температуру и другие внешние факторы. Пластик удобен в использовании, легко монтируется, гармонично смотрится, стоит недорого, не требует сложного монтажа и обслуживания после установки.

Для того чтобы не тратить много времени на монтаж, не думать, как правильно расположить внутри откосов утеплитель, можно приобрести сэндвич-панели для откосов пластиковых окон. Это готовая конструкция, которая уже имеет внутри утеплитель из полиуретана, и ее можно ставить сразу, предварительно только заделав и загерметизировав щели швов.

Структура установленых откосов

Как правильно монтировать?

Откос пластиковых окон внутри можно установить самостоятельно, для этого не потребуется проводить сложные работы, нанимать специалистов. Вы вполне можете сэкономить, качественно выполнив работу самостоятельно.

• Перед началом процедуры потребуется провести некоторую подготовку, которая включает очистку оконного проема от лишнего мусора. Для этого потребуется срезать выступающую монтажную пену, выдуть мусор, обезжирить пространство. Небольшие щели можно заделать при помощи герметика, если есть большие отверстия, их заделывают при помощи цементной смеси, при необходимости обрабатывают стыки герметиком. Это позволит не только ликвидировать сквозняки, но и избавиться от попадания влаги в пространство между откосом и рамой.
• Далее можно начинать устанавливать сэндвич-панели для откосов пластиковых окон, цена которых на первый взгляд несколько выше, чем обычных аналогов, однако если к стоимости голого откоса прибавить цену утеплителя, затраты на обрешетку, пароизоляцию и прочие мелочи, разница получится не такой уж большой. Монтаж отливов откосов может происходить как сразу после установки окон, так и спустя любое время после этого.

Откосы продаются в виде длинных конструкций, бояться этого не следует, достаточно правильно померить и отрезать по месту, материал легко отпиливается ручной пилой. Главное, чтобы параметры выбранного откоса соответствовали характеристикам оконного проема, не были меньше.

• Установка откосов отливов проводится в определенной последовательности. Начинать нужно с монтажа отливов, иначе откосы будут мешать. Необходимо сначала найти горизонтальную линию: делать это нужно по уровню, затем проклеить стыки между окном и рамой специальной диффузионной лентой.
• Отливы чаще всего крепят при помощи монтажной пены, излишки которой срезают после ее высыхания, а швы обрабатывают влагостойким герметиком. Для того чтобы деталь не отстала и закрепилась в ровном положении, на период затвердевания пены ее прижимают чем-нибудь тяжелым. Отлив должен немного смотреть вниз, чтобы на нем не собирался снег.

Установка откосов и отливов на пластиковые окна должна проводиться аккуратно, важно следить за тем, чтобы каждая деталь стояла ровно, не образовывалось щелей между ней и стенами.

• После того как отлив будет закреплен, можно начинать монтировать откосы. Внутри монтаж проводится по тому же принципу, что и снаружи, только в случае работы внутри обычно приходится иметь дело не с отливом, а с подоконником, который также крепится при помощи монтажной пены в первую очередь, затем приступают к установке откосов.

Откосы и отливы для пластиковых окон выпускают в готовом виде, поэтому все, что нужно – это подогнать деталь по размеру. Монтировать нужно осторожно, чтобы стыки сошлись, и не было большой щели. Щели рекомендуется закрыть герметиком, если они будут. Работу начинают с вертикальных элементов, которые крепятся при помощи саморезов, затем монтируют горизонтальные элементы конструкции.

Отливы и откосы пластиковые – хороший способ защитить оконную конструкцию от влаги, перекрыть ветру доступ в помещение. Утепленный откос не позволит теплому воздуху выйти через окна и поможет в зимнее время сделать комнату теплее на несколько градусов.

Что такое отливы на окна, какие существуют виды? Как установить своими руками?

Пошаговая инструкция, как правильно установить своими руками

• тип конструкции здания;
• вид материала оконных рам;
• габариты оконного проёма;
• вид фасада дома.

Как крепится на пластиковую конструкцию?

1. Установочная площадка замеряется по выступам фасада и вблизи рамы окна, затем размеры наносятся у монтажной полки и капельника, подготовленного для окна водоотлива, соответственно. Потребуется в области откосов оставить выступы материала для загибов.
2. Точки разметки наносятся на кромку панели, а после этого соединяются прямой линией. В результате такого чертежа должен получиться прямоугольник с углом панели, совпадающим с собственным внешним углом.
3. С области капельника ножницами по металлу выполняется ровный продольный надрез, а затем удаляется отрезанный кусок монтажной планки.
4. Вблизи отлива сгибается полученный отрез по бокам под углом 90°, примеряется к месту монтажа.
5. При условии совпадения в результате проведённых манипуляций всех размеров с изделия снимают защитную плёнку: так как после монтажа сделать это будет сложнее.
6. Между подоконной плитой и рамой окна будет образовываться небольшой зазор. Чтобы в этом месте не было проблем с теплообменом, щель заделывают монтажной пеной. Подоконник устанавливают на неё до застывания, чтобы после расширения герметик заполнил все щели.
7. Кирпичами или другими тяжёлыми объектами требуется зафиксировать наружный подоконник и предотвратить поднятие его пеной.
8. Устранять такие грузы лучше не раньше, чем через сутки для более надёжного результата.

Советы, как поставить на деревянную

1. Нужно сделать канавку под установку отлива, иначе монтаж будет проблематичным.
2. Все действия по замерам и установке соответствуют операциям аналогичным, как при монтаже металлических подоконных блоков в других более тяжёлых сооружениях.
3. Для надёжности защиты от влаги области подоконника и оконной рамы установочная канавка заполняется герметиком, которых контактирует с древесиной и выбранным материалом отлива.
4. При отсутствующем установочном пазе его выскабливают самостоятельно, с соблюдением небольшой ширины и глубины для заправки тонкого металла.

Схемы монтажа

Далее фото схемы отлива на окно:

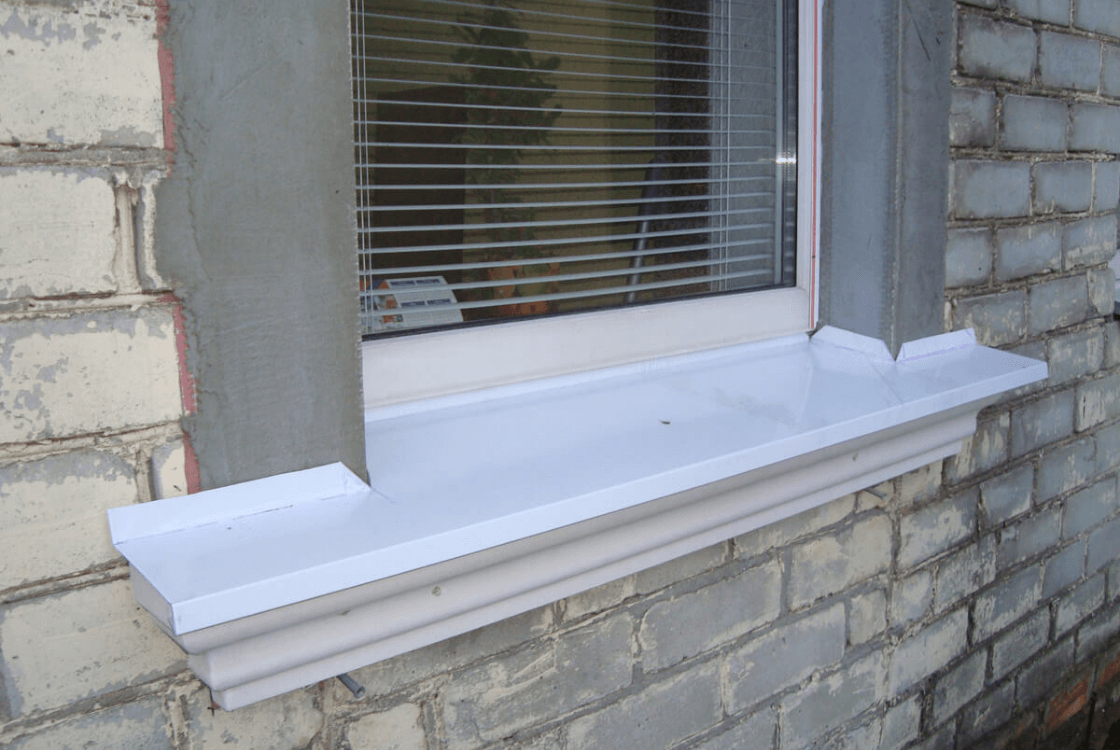

Установка отливов на пластиковые окна — как происходит и что нужно знать

Приветствую!

Я всегда стараюсь поддерживать обратную связь и отвечать на вопросы своих читателей.

Один из вас интересовался, как правильно устанавливать на пластиковые окна отливы.

Монтаж окна выполнял его друг любитель, а он не побеспокоился о внешнем отводе воды от окна.

Что такое отливы и под каким углом их монтировать, вы сможете прочитать в этом посте.

Особо рекомендую к прочтению всем тем, кто практикует самостоятельную установку оконных конструкций.

Как установить отлив на окно. Установка подоконника и отлива.

Навешиваем открывающиеся створки и регулируем их по высоте и плотности прилегания. Плотность прилегания поворотно-откидных створок зависит от времени года и предпочтения заказчика.

Закрепляем стеклопакеты с помощью ПВХ штапиков, предварительно устанавливая вынутые ранее подкладки под стеклопакеты. Штапики забиваются с помощью деревянного молотка-киянки, аккуратно, так, чтобы не поцарапать стеклопакет.

Как установить отлив на окно

При установке окна деревянные клинья располагают рядом с дюбелями — местами крепления ПВХ окна в стеновом проёме. Это необходимо для фиксирования ПВХ конструкции и защиты её от прогибания, в процессе притягивания её к стене.

Бруски, без сучков, должны быть расположены волокнами перпендикулярно блоку окна.

Это необходимо для устройства нижнего теплоизолирующего шва и установки отлива с уклоном.

Крепим ПВХ окно к стене на анкерные дюбеля или с помощью анкерных пластин на дюбеля или строительные шурупы.

При выборе крепежа и его размеров, с учетом несущей способности, руководствуйтесь ГОСТ 30971-2002 Приложение Б — Требования к крепежным элементам и их установке.

Навешиваем открывающиеся створки и регулируем их по высоте и плотности прилегания.

Плотность прилегания поворотно-откидных створок зависит от времени года и предпочтения заказчика.

Закрепляем стеклопакеты с помощью ПВХ штапиков, предварительно устанавливая вынутые ранее подкладки под стеклопакеты.

Штапики забиваются с помощью деревянного молотка-киянки, аккуратно, так, чтобы не поцарапать стеклопакет.

Заполнение монтажного зазора пенным утеплителем следует выполнять при полностью собранном и окончательно закрепленном оконном блоке, при этом следует контролировать полноту и степень заполнения монтажного зазора.

Перед началом работ следует провести пробный тест на первичное расширение пенного материала в условиях окружающей среды монтажной зоны и при работе не допускать выхода излишков пены за внутреннюю плоскость профиля коробки оконного блока.

Срезка излишков пенного утеплителя допускается только с внутренней стороны монтажного шва при условии устройства сплошного пароизоляционного слоя пароизоляционной лентой.

Монтаж и установка отливов

Оконные отливы не только выполняют гидроизоляционную, защитную и декоративную функции, но и используются в качестве внешних подоконников, которые украшают фасады здания.

Чтобы отливы выполняли качественно свои функции, нужно побеспокоиться о своевременной их установке. Лучше всего устанавливать отливы в тот же день, когда осуществляется монтаж новых окон или проводится остекление балконов и лоджий.

Осуществляя монтаж отливов в другое время, можно понести дополнительные траты, а отложив их установку на долгое время, стоит заранее задуматься о возможном ремонте фасада здания.

Сам по себе процесс установки отливов отличается сложностью и требует соблюдения некоторых условий. Концы оконных отливов должны быть вставлены в стену, а их края нужно загнуть в форме, которая напоминает «с».

Отлив укладывается на специальную «постель» из раствора. В некоторых случаях все стыки и точки соприкосновения отлива со стеной замазываются мастикой, которая повышает гидроизоляцию и укрепляет соединение.

Монтаж отливов должны осуществлять специалисты, так как при самостоятельной их установке есть риск выбрать неправильный уклон. Хотя погрешность может быть небольшой, исправить ситуацию можно не всегда, а последствия могут быть достаточно серьезными.

При установке отливов особое внимание следует уделить выбору гидроизоляционного материала.

Если он будет выбран неверно, тогда будет достаточно плохой герметичность, что обусловлено тем, что, например, медный или оцинкованный отлив недостаточно плотно будет прилегать к нижней части рамы.

Когда отлив необходимо прикрепить к ПВХ-профилю, тогда нужно воспользоваться наличием паза, который оставлен производителями именно для этой цели.

Устанавливая отливы ниже уровня рамы пластиковых окон, нужно использовать подставочные профили, которые увеличивают гидроизоляцию.

Стык отлива и оконной рамы должен быть герметичным, иначе оконный отлив не будет выполнять свои функции, следовательно, фасад и оконная конструкция не будут защищены от излишней влажности и проникновения воды.

Как происходит установка отлива?

Замена отливов происходит в несколько этапов:

1. Производится замер оконного проема
2. Изготавливается и доставляется на объект отлив нужного размера
3. Под отлив устанавливается гидроизолирующая лента
4. Шов между рамой и отливом заполняется монтажной пеной
5. Отлив прикручивается саморезами к подставочному профилю, чтобы он не шатался от ветра
6. Стык отлива и стены заделывается с помощью цементного раствора или герметика

Отлив должен заходить под окно, на пластиковых окнах снизу есть специальный профиль, к которому крепится отлив, у деревянных окон специальная четверть. Крепится шурупами или заклепками.

Пространство под отливом необходимо задуть монтажной пеной, это обеспечит во первых теплоизоляцию, во вторых надежное крепление отлива и в третьих будет глушить шум от капель дождя.

Что-бы монтажная пена не подняла отлив, на время высыхания необходимо зафиксировать, прижать отлив.

Следующий важный момент, это подход к наружным откосам, отлив обязательно должен заходить боковыми загибами в стену — под откосы, это гарантирует, что вода с откосов так-же как и с окна будет попадать на отлив, плюс это будет служить дополнительным креплением по краям.

Что-бы обеспечить это условие, лучше всего установить отлив до отделки наружных откосов.

Остается добавить, что иногда (при больших и широких отливах) необходимо делать дополнительные крепления на стене, на которые одевается наружный подоконник.

Как установить отлив

Для обеспечения отвода воды от окон с наружной стороны производят установку специальных оконных отливов. В итоге предотвращается попадание дождевой воды в пространство оконной рамы. Существуют верхние и нижние отливы. Чаще всего производят установку нижних отливов.

1. Отливы могут быть изготовлены из самых разных материалов. Чаще всего для этой цели используют оцинкованную сталь. У каждого из них свои особенности, плюсы и минусы. Производить монтаж отливов лучше всего сразу после установки окна.

Тем самым будет продлен срок службы оконной рамы. При монтаже отлива крайне не рекомендуется перекрывать водоотводные отверстия, которые расположены с наружной стороны оконной рамы. Лучше всего устанавливать отлив под окно, а не встык к нему.

2. При монтаже обязательно нужно позаботиться о герметизации соединения с оконной рамой. Для этой цели используют полиуретановые или же компрессионные ленты. Также часто применяют силиконовый герметик.

Герметик может использоваться разный. Это зависит от того, где будет производиться монтаж отливов.

Монтаж балконных отливов не так прост, как кажется. В этом деле имеются свои «подводные камни». К примеру, если отлив будет по ширине или длине выходить за размеры балкона, то вода обязательно будет попадать в остекление.

3. Особое внимание необходимо уделить материалу. При подборе материала лучше всего воспользоваться помощью специалистов. Тем самым вы сможете избежать многочисленных ошибок. Не нужно жалеть средств на материал.

Обратите внимание на качество и фирму. Известные фирмы всегда дорожат своей репутацией, поэтому материалы у них обычно качественные. Посоветуйтесь с людьми, которые уже производили монтаж отливов.

Они подскажут, что выбрать и как лучше всего производить монтаж. Только качественный отлив может прослужить много лет. Опасайтесь подделок.

Советы по измерению окон — отлив, герметизация, ширина коробки

Никогда не забывайте, что с нижней стороны окна снаружи должен быть установлен отлив для отвода дождевой воды. Поэтому нижняя кромка коробки должна быть не ниже наружного края проема (независимо от способа установки отлива).

Вообще отлив желательно устанавливать под окно, дабы исключить любую возможность просачивания воды в месте соединения коробки и проема.

После того как определитесь с размерами будущего окна, сравните их с внутренними размерами оконного проема.

Это сравнение позволяет своевременно обнаружить механическую ошибку в предыдущих расчетах, определить, насколько толстым должен быть слой штукатурки, который придется накладывать на внутренние откосы, чтобы сравнять их с краем окошка, и не придется ли «вгрызаться» в откосы, дабы Ваше окно встало на место.

В любом случае следует стремиться к тому, чтобы было поменьше подобной глупой работы.

Для герметизации окна, то есть для заполнения стыка между оконной коробкой и стеной наиболее часто применяемым материалом является полиуретановая пена.

Преимущества этого варианта: хорошая теплоизоляция и герметизация, способность принимать на себя и равномерно распределять механические напряжения и ветровые нагрузки, безразличие к неровностям уплотняемых поверхностей, простота в использовании и относительная дешевизна.

Действительно, более технологичного метода на сегодня нет. Но массовое и бездумное его применение чревато весьма неприятными осложнениями.

Во-первых, пена разрушается под действием солнечного света и атмосферного воздействия, поэтому ее следует обязательно защищать.

Но достаточно взглянуть на «свежеиспеченные» фасады новостроек, чтобы убедиться в том прискорбном факте, что практически никто даже и не удосуживается обрезать ее излишки, обвисающие с козырьков и стыков и приобретающие со временем желтый цвет.

Во-вторых, высохшая пена способна изменять свой объем под действием температуры не менее чем на 5%. В результате этих периодических «втягиваний-выпячиваний» при толщине стыка 8-12 см коробка окна «гуляет» на величину 4-6 мм.

Это, с одной стороны, приводит к разрушению слоя штукатурки, прилегающей к окну,
а с другой — к нарушению работы запорных механизмов фурнитуры.

И окно то не закрывается, то не открывается — в зависимости от сезона.

Стремитесь к тому, чтобы ширина стыка между стеной и оконной рамой не превышала 3-5 см, особенно при больших размерах окна.

Тем более, что сделать это совершенно не сложно – все изготовители оконных профилей, кроме основного набора, необходимого для изготовления собственно окна, обязательно производят дополнительный набор профилей, позволяющих увеличивать ширину коробки окна с шагом 2 см при неизменных размерах остекления.

Эти профили специально сконструированы и предназначены для таких случаев. Поэтому не следует бояться, что окно станет «неполноценным». Наоборот, не рекомендую экономить на таких расширителях.

Своевременная установка отливов – залог долговечности Вашего окна

Для завершенного гармонического вида окон и защиты фасада от атмосферных осадков необходимо подобрать и заказать установку оконных отливов.

Для всех отливов существует одна технология установки, и не имеет значения, из какого материала они сделаны. Необходимо запомнить один важный момент: отливы должны быть установлены одновременно с окнами, иначе неизбежно придется восстанавливать и окна, и фасад здания.

Отлив, как защитный элемент окна

Отливы устанавливают с наружной стороны окна, с условием, что нижняя кромка коробки окна не должна быть ниже наружного края оконного проема.

Это необходимо сделать для того, чтобы предотвратить перекрытие специальных отверстий, которые находятся на наружной стороне коробки, и отводящие воду.

Отливы желательно устанавливать под окно, с целью исключения любой возможность проникновения воды в месте их соединения.

Отливы на окна устанавливаются под уклоном не меньше 10 градусов перпендикулярно друг к другу. Их укладывают в растворную массу. С таких отливов дождевая вода, конденсат и снег беспрепятственно стекают вниз.

Обязательно необходимо сделать герметизацию стыка отлива и оконной рамы, а также отлива и стенки.

Шов проклеивают с помощью специальной пленки либо зачеканки.

Некачественно проведенные работы либо их не выполнение, могут привести к разрушению фасада и окна влагой, поскольку основная функция отлива — не пропускать влагу.

В случае превышения длины отлива 1,5 метра, его концы предусматривают температурные швы, ширина которых должна составлять 0,5 сантиметра, которые затем заполняются мастикой.

Безупречная установка окна включает в обязательном порядке правильную установку и уплотнение отлива, обеспечивающего качественный отвод воды за пределы стены.

После завершения установки оконной конструкции в стене, а также герметезации участков примыкания термоизоляционной при помощи полиуретановой пены, необходимо также выполнить еще одну немаловажную процедуру — противовлажную изоляцию, которая выполняется как снаружи, так и изнутри:

• С внутренней стороны непосредственно под отливом делают изоляцию из паронепроницаемой пленки, путём приклеивания ее к оконной раме и стене. Монтаж самого отлива напрямую зависит от материала, из которого его изготовили, однако, практически любой тип отлива можно приклеить к стене с помощью монтажного клея.
• С наружной стороны герметизация примыкания рамы к стене выполняется с использованием паропроницаемой ленты, приклеивая ее так, чтобы обеспечить еще и герметичность в углах. Помимо этого край отлива вставляют в специальное углубление в месте примыкания последнего к оконной раме.

В местах примыкания к стене или слою утепления боковые края отлива следует защитить эластичной расширяющейся лентой, обеспечивающей высокую и постоянную герметичность соединения.

При установке пластикового отлива возможно применение метода шовного соединения между ним и оконной рамой. Однако, такое соединение не должно выполняться на участке, где располагаются дренажные отверстия в раме.

Данное соединение необходимо обязательно герметизировать силиконом и очень тщательно выполнить изоляцию под ПВХ отливом.

Правильно установленный отлив должен заходить под окно, для этого на пластиковых окнах снизу существует специальный профиль, к которому и прикрепляется отлив. Что касается деревянных окон, то их конструкцией предусмотрена специальная четверть.

Крепление осуществляется при помощи шурупов или заклепок.

Установка металлических отливов производится вдоль нижнего края рамы с внешней стороны окна таким образом, что одно ребро отлива заводится под нижнюю часть рамы в специальный паз, затем закрепляется саморезами на подставочном профиле.

Для металлических отливов следует использовать специальные подоконные подкладки, которые обладают звукоизоляционными свойствами.

Также концы металлических отливов заделываются в стену, при этом загибая края отливов С-образно.

При использовании отливов из керамики или камня, места их примыкания к стенам уплотняюся мастиками.

Установка отливов на окнах, балконах и лоджиях позволяет уберечь фасад здания от неблагоприятного воздействия атмосферных осадков, а также обеспечит гидроизоляцию монтажного зазора между оконным проёмом и стеной.

Установка окно без отлива приведёт к тому, сто конструкция постепенно будет разрушаться под воздействием влаги, поэтому установка окон без отливов — это пустая трата денежных средств.

Отлив, как декоративный элемент окна

Помимо своей непосредственной основной задачи, как правило, современные отливы выполняют также и декоративную функцию.

Подбирая отливы для окон необходимо учитывать расцветку окна, дизайн фасада здания, при этом оконные отливы должны смотреться достаточно аккуратно и не вызывающе.

Действительно качественный отлив подразумевает при всех прочих условиях, что устанавливаться он должен очень просто, не создавая какие-либо дополнительные трудности.

Благодаря современным технологиям производители могут предложить сегодня своим клиентам отливы разных цветов. Ни для кого не секрет, что правильно подобранный тип отлива способен улучшить общий вид оконного проема.

Конфигурация отливов включает в себя:

• основная часть, расположенная под углом к плоскости;
• отгибы, в которые производится крепление;
• капельники, которые отводят влагу.

Возможности современного оборудования для изготовления отливов позволяют выдержать достаточно широкий диапазон размеров и конфигураций.

Отлив изготавливают по конфигурации окна, при этом ширина отлива должна соответствовать требованию, чтобы данное изделие выступало от стены на 3-5 сантиметров.

Большинством производителей оконных отливов выпускаются стандартные модели отливов, которые адаптированы под различные окна, но это не означает, что для нестандартных проектов невозможно найти своё тип отлива.

Сегодня оконные компании работают над расширением спектра товаров и услуг, позволяющих подобрать определенный вид материала. В основном типы оконных отливов отличаются лишь своими габаритными размерами, фактурным и цветовым решением.

Поэтому в первом случае даже самую сложную ситуацию можно решить, отрезав необходимое количество материала, и произвести дальнейшую его установку.

Благодаря разнообразию фактурных и цветовых решений (оформлений) отливы красиво вписываются в любой образ и фасад дома.

Все это перестаёт быть проблемой за счёт широкого развития производственных возможностей, а также качества используемого для работы материала. В конечном итоге клиент получает именно то, что и планировал видеть у себя дома.

При выборе индивидуальных конфигураций оконных отливов, равно как и обычных. производитель даёт всю необходимую информацию, которая позволяет составить общее представление о пользе и качестве данных конструкций.

Установка и материал отливов зависят от климата

Подбирая отлив для своего окна, необходимо учитывать также климатическую зону, в которой Вы проживаете.

Если отливам предстоит служить в суровых климатических условиях, то здесь необходимо обратить пристальное внимание на способность материала, из которого они сделаны, переносить резкие перепады температур.

Если проигнорировать этот аспект, то оконные отливы, да и сами окна не прослужат так долго, как хотелось бы.

В условиях достаточно сурового климата России, непременно следует акцентировать внимание при подборе и установке отливов на повышенную их выносливость.

Советы мастеров

Тем, кто столкнулся с вопросом установки отливов сегодня, следует знать ещё несколько тонкостей, которые позволят получить в конечном итоге качественный и эстетичный продукт, а также сэкономить время и средства при проведении строительно-монтажных работ.

1. Для качественной установки отливов необходимо учитывать, чтобы у подоконника не было контруклона, что является распространенным дефектом работы фасадчиков, иначе влага будет не стекать, а скапливаться на поверхности отлива.
2. Герметик рекомендуется подбирать быстросохнущий, также хороши составы на основе силикона. При необходимости дополнительной герметизации швов, наряду с силиконовыми герметиками, применяют также полиуретановые компрессионные ленты.
3. Чтобы монтажная пена не подняла оконный отлив, его надо зафиксировать на время высыхания, прижав отлив.
4. Недопустимо прикручивать отлив к оконной раме при помощи винтов или прибивать его гвоздями, что является довольно распространённой практикой.

Последний штрих

Правильно установленный отлив полностью исключает попадание воды на стену под окном, отводит эту воду и должен быть надежно закреплен, чтобы не создавать шума при ветреной погоде и по максимуму глушить шум от попадания дождевых капель.

Следует помнить, что некачественный монтаж отливов, позволит воде проникать через нижний монтажный шов, из-за чего со временем монтажная пена (герметик) отсыреет и окно, балкон или лоджия разгерметизируются, и внутрь помещения станет попадать нежелательная влага.

Как подсказывает опыт, качественный монтаж отливов можно получить, обратившись к услугам оконных компаний, которые также способны производить эту работу в труднодоступных местах методом промышленного альпинизма.

Также установить отлив можно при монтаже окна, но этот момент необходимо оговорить в договоре с оконной компанией. Отделка откосов тоже может быть оговорена в договоре, но, если в квартире уже идет ремонт, то можно сэкономить на этом виде работ, если откосы заштукатурят Ваши же рабочие.

Оконный отлив, на первый взгляд, незначительная деталь, но она способна сделать окно по-настоящему качественным, завершенным и эстетически привлекательным.

Причем, эта истина верна в отношении любого вида окна, будь то пластиковое, алюминиевое, или деревянное.

Сегодня на смену устаревшим оконным отливам из жести пришли более практичные и долговечные материалы, такие как алюминий, сталь оцинкованная (в том числе, с различными покрытиями), камень, пластик, керамика, медь и другие.

Но все же главным правилом, которым нужно руководствоваться при выборе отлива для окна, является: идеальным следует считать отлив, выполненный из материала, который способен качественно продемонстрировать возможности гидроизоляции в любых климатических условиях.

Помимо отливов для эксплуатации полного временного периода пластикового окна необходимо установить на него козырьки, боковые пластиковые заглушки, которые будут защищать его от попадания влаги и прочих осадков.

Как устанавливать отливы на окна?

Процесс установки пластиковых окон считается завершенным лишь тогда, когда будут установлены оконные отливы.

Чтобы там не говорили, наружными отливами должны быть оборудованы все пластиковые окна. Основной задачей отливов является отвод воды, попадающей на окно, а именно дождя и снега, который стекает по стеклу вниз.

Здесь и проявляется такая функция отливов, как защита стены от повышенной влажности. Кроме того отливы являются и декоративным элементом, с которым окно имеет завершенный вид, а фасад дома выглядит более привлекательным.

Виды отливов и их преимущества

Существует большое разнообразие наружных отливов.

Для их изготовления используют алюминий, полиэстровое и пластизиловое покрытие, оцинкованный лист, всем привычный пластик, а также такие нетрадиционные материалы, которые требуют больше средств, как медь и титан.

Самым простым и дешевым отливом является оцинкованный лист, который не имеет дополнительных покрытий.

Такой отлив применяется наиболее часто. Намного реже отдают предпочтение отливам из алюминия и пластика.

Пластиковые отливы обладают такими преимуществами как шумопоглащение во время дождя, и привлекательный внешний вид, хорошо гармонирующий с пластиковым оконным профилем.

Очень просто изготавливаются алюминиевые отливы – достаточно 1-милиметровые полосы из алюминия, изогнуть и окрасить в нужный цвет методом порошкового напыления.

Для изготовления полиэстеровых отливов используют уже окрашенные полосы оцинкованной стали. Покрытие краской на основе полиэстера позволяет отливу долго сохранять свой первозданный вид и не терять цвет.

Полиэстеровые отливы стоят намного дешевле, чем отливы из алюминия.

Отливы, для которых используют пластизоловое покрытие, отличаются аккуратным и чистым видом, а также повышенной устойчивостью к перепадам температуры и обильным осадкам.

Также отливы должны обладать боковыми и нижними загибами для стекания воды.

От стены отлив должен выступать на 3-5 сантиметров, это расстояние необходимо учитывать при расчете ширины отлива. Отлив обязательно должен иметь уклон наружу для свободного отвода воды.

Схема монтажа отливов на пластиковые окна

При установке отливов на окна ПВХ необходимо чтобы отлив заходил под оконную конструкцию.

Наличие специального профиля у пластиковых окон позволяет крепить к нему отлив и надежно фиксировать заклепками и шурупами.

Пространство, которое образовывается под отливом, следует обязательно залить монтажной пеной для того, чтобы защитить помещение от теплопотерь, поглощения дождевого шума, а также для того, чтобы отлив был надежно закреплен и не отлетел во время сильного порыва ветра.

Во избежание поднятия отлива монтажной пеной во время ее застывания отлив необходимо хорошенько прижать и зафиксировать.

Откосы также являются важной деталью, на которую следует обратить внимание при установке отливов. Чтобы вода с окна и откосов попадала на отлив, он должен заходить в стену, под откосы, с помощью боковых загибов.

Именно поэтому рекомендуем устанавливать отлив до того, как будете производить отделку наружных откосов окна.

Козырек – это отлив, устанавливающийся над окном. Обычно такую конструкцию используют в садах, лоджиях и прочих местах.

Как установить отливы

Установка окна считается завершенной лишь тогда, когда будет завершен монтаж оконных отливов.

Наружные отливы (или по простому – наружный подоконник) должны быть предусмотрены у каждого окна. их основная задача – отвод воды, попадающей на окно. В данном случае имеется ввиду снег или дождь, которые стекают с окна вниз.

Соответственно наружные отливы помогают защитить стену от влаги. Помимо этого, наружные отливы придают окну законченный вид. Они является неотъемлемым элементом, как самого окна, так и всего фасада в целом.

Наружные отливы пестрят разнообразием. На сегодняшний день их представлено огромное множество. Они могут быть изготовлены из алюминия с полиэстеровым или с пластизоловым покрытием, из обычного оцинкованного листа или из пластика.

Выбор зависит лишь от того, какими средствами вы располагаете.

Если говорить о конфигурации профиля, то в нем обязательно должен быть загиб, соответствующий окну к которому он будет крепиться. Также должны быть боковые загибы и нижний загиб с капельником, по которому будет стекать вода.

Ширина оконного отлива рассчитывается таким образом, чтобы он на 30 – 50 миллиметров выступал от стены. Обязателен уклон отлива наружу, так как это обеспечивает свободное стекание воды.

Монтаж оконных отливов

В первую очередь, правильно установленные наружные отливы должны гарантировать невозможность попадания воды на поверхность стены.

Во-вторых, они должны отводить эту воду. И последнее, они должны быть надежно закреплены, то есть должен отсутствовать шум при порывах ветра и максимально заглушаться звук попадания дождевых капель.

СХЕМА МОНТАЖА ОТЛИВОВ

Необходимо обеспечить заход отлива под окно. На пластиковых окнах внизу имеется специальный профиль, именно к нему крепится отлив. Фиксируется он при помощи заклепок и шурупов.

Свободное пространство, расположенное под отливом, задувается монтажной пеной. Это необходимо сделать для обеспечения теплоизоляции, надежного крепления самого отлива, и поглощения шума от дождевых капель.

Для того, чтобы монтажная пена не подняла отлив, на период ее застывания нужно зафиксировать отлив, хорошо его прижав.

Еще один немаловажный аспект — это подход к наружным откосам. Необходимо сделать так, чтобы отлив заходил под откосы — боковыми загибами в стену. Благодаря этому вода с окна и откосов будет попадать на отлив.

К тому же это будет являться дополнительными креплениями конструкции по краям. Для обеспечения данного условия, отлив рекомендуется устанавливать до того как была произведена отделка наружных оконных откосов.

Отлив, который устанавливается над окном, имеет название козырек. Обычно представленные элементы используются при остеклении зимних садов, лоджий и прочего.

Профилированный лист оцинкованного металла, не имеющий дополнительных покрытий – это самый простой и дешёвый отлив. На порядок реже применяются пластиковые и алюминиевые отливы.

Если говорить о пластике, то он считается не лучшим материалом для отливов. Ведь под воздействием атмосферных осадков пластиковый отлив достаточно быстро потеряет свою привлекательность.

Как изготавливаются алюминиевые отливы? Алюминиевые полосы толщиной около миллиметра изгибаются, затем окрашиваются по методу порошкового напыления.

Полиэстеровые отливы выгибаются из уже окрашенных полос оцинкованной стали. Краска применяется на основе полиэстера. Данное покрытие в прошествии времени не трескается и не теряет свой цвет.

Козырьки и отливы, обладающие пластизоловым покрытием достаточно устойчивы к температурным перепадам и атмосферным осадкам. Имеют аккуратный и эстетичный внешний вид.

Как установить отлив на окно? На раму или под раму?

Как-то на одном популярном строительном форуме пришлось мне поспорить с консультантом на тему «Как установить отлив правильно? На раму или под раму?»

Сколько же было споров? И модераторы, как один доказывали чуть ли не с пеной у рта, что отлив надо устанавливать только под раму. Ну что же, давайте разберем, так ли верно это утверждение?

Как правильно установить отлив на окно?

Итак, есть утверждение, что водоотлив устанавливается только под раму. И этому есть логическое объяснение. Вода в этом случае эффективнее проходит стык отлива с окном и вероятность того, что она затечет под окно, минимальная.

А что нам по этому поводу говорят ГОСТы, на которые ссылаются многие оконные компании. Ведь мало кто по ним работает на самом деле, потому как монтаж по ГОСТу стоит дороже, и по этой причине клиенты редко его выбирают.

Ну собственно в ГОСТах ни одной схемы с установкой отлива на раму, я не нашел. Значит будем считать правильным вариантом установки отлива под раму.

Как установить отлив на раму?

И все таки, отдавая дань уважения правильному варианту, ( читайте также статью «Как правильно выбрать пластиковые окна» ), поговорим о втором варианте. Нужно сказать, что помимо боковых и верхней четвертей, встречается и нижняя четверть.

Довольно часто бывает такая ситуация, когда замер окна сделан неправильно по высоте. Как замерить окно, можно почитать тут. Низ рамы встает ниже этой четверти. Сбивать бетонную четверть, мало приятное занятие.

И монтажнику остается один вариант — устанавливать отлив на раму.

Как установить отлив на раму правильно? Хотя сам способ вроде бы считается неправильным, но при установке важно соблюсти некоторые обязательные условия:

1. Нельзя перекрывать дренажные отверстия.
2. Герметизация стыка между крепежной полкой и рамой силиконом хорошего качества.
3. Расстояние между шурупами ( клопы 4,2 х 13 ) около 200 мм.
4. Шурупы промазать силиконом.

Непременно скажу о плюсах этого варианта, как ни странно они есть:

1. дополнительное утепление зоны подоконного профиля монтажной пеной (Ширина рамы, как правило 60 мм, а ширина подоконного профиля 30 мм. Утепление этого пространства пеной, дает лучшую теплоизоляцию)
2. высота окна больше на 2 — 3 см, что для ряда клиентов очень важно (дополнительный свет)
3. подоконник встает ниже (выглядит эстетичнее)
4. устраняется наледь или конденсат на стеклопакетах (если имеет место плохая изоляция между рамой и подоконным профилем)

Противники установки отлива на раму.

В спорах на строительном форуме www.forumhouse.ru, о котором я говорил выше, никто не смог обосновать минусы этого способа.

Поэтому, я прошу изложить ваши мнения в комментариях, пусть даже жесткие.

Но я, предполагая некоторые вопросы людей, которые установили или будут устанавливать пластиковые окна.

Хочу на них ответить:

• Вопрос: При способе установки отлива на раму, дырявится ли профиль. Не повредит ли это окну?
  Ответ: Шуруп проходит только первую камеру. И это не страшно. Ведь в первую камеру, крепятся также нащельники, козырьки, градусник, кронштейны для москитных сеток и так далее. Главное, чтобы длина шурупа была равна 13 мм.
• Вопрос: А как же тепловое расширение летом и сужение зимой влияет на этот стык?
  Ответ: Поскольку силикон имеет свойство растягиваться, то стык всегда остается герметичным.
• Вопрос: Задавайте вопросы в комментариях, и я постараюсь на них отвечу.

Хочется сказать в заключение несколько слов в защиту способа, «Как установить окна на раму?»

Вот уже ни один год мне приходится частенько пользоваться вторым способом. И честно признаюсь, на моих установках не было ни одного случая протечки воды через отлив.

Так же скажу, что бывал на многих рекломациях других монтажников. Но не могу вспомнить ни одной протечки через отлив.

Да, протечка бывает, но только на лоджиях и как правило сверху. Но здесь другие причины.

Надеюсь, эта статья была полезна для вас. Ставьте плюсы на кнопках ниже, если статья вам понравилась. Это очень важно.

Теперь вы знаете, как установить отлив двумя способами и все эти способы возможны и допустимы до тех пор, пока не будет понятных опровержений.

Установка отлива на пластиковое окно

При остеклении квартиры или дома на окна ПВХ устанавливаются различные дополнительные элементы, которые имеют определенное назначение. Некоторые аксессуары можно легко прикрутить своими руками или зафиксировать другим способом. В этой статье мы рассмотрим, как крепится отлив к пластиковому окну снаружи, и как сделать, чтобы этот элемент не слишком шумел во время дождя. Несмотря на простоту, монтаж отливов на окна должен производиться по правилам, с точным соблюдением угла наклона и других параметров. Причем эта операция должна производиться вместе с установкой оконных блоков, чтобы не повредить раму и фасад.

Что такое отлив у пластикового окна?

Водоотлив – это функциональный аксессуар, который устанавливают с внешней стороны оконного блока под определенным углом. Его задача заключается в устранении скопления снега за стеклом и отводе воды во время дождя.

Правильное крепление отлива на окнах, балконных рамах защищает фасад от разрушительного воздействия влаги, препятствует развитию повышенной влажности и плесени в комнатах.

Кроме непосредственной задачи, как правило, водоотливы играют роль декоративного дополнения, которое делает остекление завершенным. Поэтому подбирать такой элемент следует с учетом цвета рамы и особенностей наружной стены, он должен сочетаться с ними, а не выделяться ярким пятном.

Конструкция водоотливов включает такие компоненты:

• основную часть, которая устанавливается под углом к плоскости;
• отгибы, предназначенные для крепления;
• капельники – для отвода воды.

Производители изготавливают разные по цвету, размеру и форме приспособления. Параметры подбираются под конкретный оконный блок, при этом ширина должна быть такой, чтобы отлив выступал на 5 см дальше стены.

Благодаря разнообразию материалов, фактур и цветовых решений, можно подобрать аксессуар под здание и оконные конструкции любого стиля.

Виды отливов

Водоотлив устанавливается снаружи и постоянно подвергается воздействию ветровой нагрузки, осадков, ультрафиолету, перепадам температуры. Поэтому важное значение имеет материал. По этому критерию козырьки делятся на такие виды:

• Из оцинкованной стали – популярный недорогой вид. Изготавливаются из стальных листов толщиной 0,55 мм, выдерживают высокие нагрузки, обладают достаточной прочностью и жесткостью. Оцинкованное покрытие имеет серебристый вид, при необходимости, поверхность можно покрасить в любой цвет и создать еще один защитный слой. Качественный оцинкованный водоотлив может прослужить до 25 – 30 лет. «Минусом» оцинковки является шумность во время дождя. Но этот недостаток можно устранить.
• Алюминиевые – легкие, стойкие к износу. Алюминий не подвержен коррозии даже при длительном контакте с влагой. Путем порошковой покраски можно создать нужный цвет. За счет небольшого веса конструкция не создает высокой нагрузки на крепежные детали. Недостаток, как и у стали – громко стучащие о поверхность капли.
• Металлические с полимерным покрытием. На поверхность напыляется слой полиэстера, который защищает металл от воздействия влаги, солнечного света и температурных колебаний. Такое покрытие сохраняет целостность и свойства в течение длительного времени, а по стоимости – уступает оцинковке и алюминию.
• Пластиковые – часто входят в комплектацию ПВХ окон. Качественный поливинилхлорид – экологически чистый материал, который не разрушается коррозией, выдерживает воздействие УФ, химических веществ. Благодаря плотной структуре, в него не впитывается пыль и загрязнения, чтобы очистить поверхность, достаточно протереть ее мягкой тканью. По сравнению с металлом, пластик намного «тише» во время дождя.

Перед тем, как ставить отливы, нужно проанализировать характеристики материалов, способность выдерживать агрессивные факторы окружающей среды.

Как правильно установить отливы на пластиковое окно?

Правильная установка отлива на пластиковое окно производится поэтапно. Если ставим отливы самостоятельно, то нужно подготовить инструменты и расходники:

• отвертку или электроинструмент для закручивания;
• строительный уровень;
• измерительную ленту;
• маркер;
• герметик на основе силикона;
• водоотлив нужного размера и формы;
• заглушки на торцы.

Чтобы сделать плотное и прочное примыкание отлива к окну, выполняют такую последовательность действий:

• Бетонное основание, на которую будет прикреплен водоотлив, тщательно очищают от загрязнений и высушивают.
• Если наружные откосы обработаны, то края изделия загибают внахлест к поверхности по 3 см с каждой стороны.
• Если поверхность откосов не отделана, то планку устанавливают по размеру проема без захода на их поверхность.
• Перед тем, как крепится планка, делают предварительную «примерку».
• Изделие устанавливают, но не фиксируют его винтами.
• Строительным уровнем проверяют ровность. По длине он должен быть в одной плоскости. По ширине уклон отлива должен составлять 10 градусов, чтобы вода на накапливалась и сразу стекала вниз.
• При необходимости выравнивания используют опоры из прочного пластика или дерева.
• После выравнивания на бетонную основу наносят силиконовый герметик.
• Водоотлив вставляют в паз, который находится в раме.
• Если паз не предусмотрен, то планку прикладывают к раме и с помощью саморезов делают узел отлива.
• Швы, стыки тщательно заделывают силиконовым герметиком или влагостойкой шпатлевкой.

Шумоизоляция отлива

Металлические изделия, по сравнению с пластиком, имеют один недостаток – они сильно шумят во время дождя. Причем уровень шума становится намного сильнее, если не соблюдается угол наклона.

Еще одной причиной может быть некачественная установка. Конструкцию следует жестко закрепить, заделать все щели и стыки, правильно установить крепежи. В противном случае металл будет греметь и вибрировать даже при сильном ветре.

Не стоит экономить и выбирать тонкий металл, он будет создавать акустические эффекты даже при небольшом ветре и дожде. Лучше, если шумоизоляция будет сделана в процессе монтажных работ мастерами. Если по каким-либо причинам этот этап не был выполнен, то изолировать козырек можно самостоятельно, используя эффективные материалы.

Некоторые используют рифленый поролон. Но он быстро разрушается под воздействием солнечного света, влаги и температурных колебаний, поэтому на открытом пространстве прослужит совсем недолго.

Вспененные полимеры с ячеистой структурой хорошо поглощают звуки, но, чтобы получить желаемый результат, изоляцию нужно крепить и к откосам. Поэтому лучше использовать специальную виброизоляцию в листах толщиной 3,0 мм. Она эффективно устраняет звук дождя, града, легко монтируется на поверхности любого размера и конфигурации.

Монтаж выполняется в такой последовательности:

• по возможности, проклеить поверхность лучше до завершающей установки элементов и крепежей;
• сделать замер и отрезаны фрагмент с подходящим параметрами;
• поверхность предварительно очистить от пыли и загрязнений;
• аккуратно приклеить виброизоляцию на нижнюю часть металлического козырька;
• прикатать специальным роликам, разровнять материал и удалить пузырьки воздуха.

Чтобы быть уверенным в качестве, стоит заказать работы профессионалам. Компания «Умные окна» выполняет под ключ монтаж оконных системы и аксессуаров – подоконников, водоотливов, сеток, производит отделку откосов.
