Как сделать колонку для воды

Садовые колонки для воды: особенности и разновидности

Почти каждый горожанин в нашей стране имеет загородный дом или участок с дачным строением. Проживая на природе, вдали от городского шума, владельцы такой недвижимости стремятся иметь городские удобства. И наличие личного источника воды – один из главных элементов комфортной жизни за городом.

Дачи, построенные на новых участках, приходится оборудовать системами водоснабжения. Наиболее востребованной разновидностью таких систем являются колонки для воды.

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

водопроводная колонка;
водозаборная с электронасосом;
незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

Проще всего установить колонку на даче, если поблизости проходит труба водопровода.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Материалы

Для установки садовой колонки нужен источник, из которого она будет качать воду. Если водопровод отсутствует, нужно бурить скважину. Сначала оценивают твердость грунта и глубину залегания водоносного пласта. Исходя из этого, делается вывод о том, какую скважину бурить.

Если водоносный слой находится глубже 50 метров, предполагается глубинное бурение артезианской скважины. Самостоятельно такое бурение произвести невозможно. Глубинным бурением занимаются специалисты с соответствующим оборудованием:

бур с бурильной штангой;
бурильная вышка;
рабочая лебедка;
обсадная труба.

Для неглубоких скважин используют ручное бурение без бурильной вышки.

Абиссинская скважина – самый простой водозабор, который пробивается вручную. Для пробивания скважины нужны:

толстостенные металлические трубы длиной 1,5-2м, с резьбой на концах, диаметром 25 мм;
труба 1м с отверстиями, диаметром 8мм, расположенными в шахматном порядке;
конус стальной диаметром 45мм;
муфты соединения стальные;
кувалда для забивания трубы;
мелкая металлическая сетка;
обратный клапан;
ручной насос (водяная колонка), электронасос.

Глубина абиссинского колодца составляет не более 15 метров. Столько метров трубы, нарезанной на отрезки, используют при установке колонки-скважины. Диаметр трубы рассчитывается, исходя из того, какой насос будет использоваться при откачке воды. Если диаметр трубы 5-7 см, при забивании используются стальные пруты.

Как сделать своими руками?

Место бурения скважины для установки садовой колонки выбирается не ближе 30 метров от канализации, выгребной ямы. На расстоянии 15 м от любых строений. Желательно ориентироваться на влажность почвы.

К трубе с отверстиями приваривается стальной конус, наматывается и закрепляется металлическая сетка. Конструкция выглядит как копье.

Стальной конус входит в грунт как игла, а труба с отверстиями и сеткой фильтрует воду, когда достигнет ее.

По мере погружения трубы в грунт с помощью соединительной муфты присоединяется следующий отрезок с резьбой. Для того чтобы труба легко входила в почву, место скважины поливают водой. Чтобы определить, достигла ли труба водоносного горизонта, в трубу наливают воду. Если вода уходит вниз, труба достигла водоносного слоя. Если нет, бурение продолжают. Чтобы скважина была эффективнее, нужно заглублять трубу ниже обнаруженной воды.

Если труба при забивании достигла верхнего слоя, в который попадают сточные воды так называемой верховодки, нужно вбивать еще глубже. Когда из скважины начнет поступать вода, в трубе устанавливают обратный клапан и подсоединяют шланг насоса. Откачивать воду из скважины нужно до тех пор, пока она не станет прозрачной.

Для того чтобы определить качество воды, нужно отправить ее на анализ в СЭС. Прозрачность воды должна быть не меньше 30 см. Обязательно проверяется жесткость, щелочность, хлориды.

Когда появился источник воды, на даче устанавливается колонка. Монтаж примерно одинаков в колодце централизованного водоснабжения и в грунте скважины. Для колодца водопровода устанавливают две бетонные трубы, а для колонки в грунте – одну. Чем глубже трубы в земле, тем выше морозоустойчивость конструкции. Рекомендуемая глубина залегания трубы – 0,75-4 метра.

Чтобы вода в колонке не замерзала зимой, она должна быть постоянно в работе, на протоке. Поскольку в зимнее время дачи посещают редко, обычно с целью попариться в баньке, принимают дополнительные меры, чтобы зимой источник воды не замерз. Стояк заблаговременно сливают, стенки колодца утепляют, обкладывая изнутри теплоизоляционным материалом.

Не всегда утепление помогает при сильных морозах, поэтому при обустройстве колонки врезают дополнительное оборудование. Например, так называемый кран Маевского. Он сливает воду из стояка, тем самым предотвращая замерзание. Продавцы этого оборудования предоставляют чертежи со схемами подключения.

Незамерзающая колонка на даче будет снабжать водой в любое время.

Красивые примеры

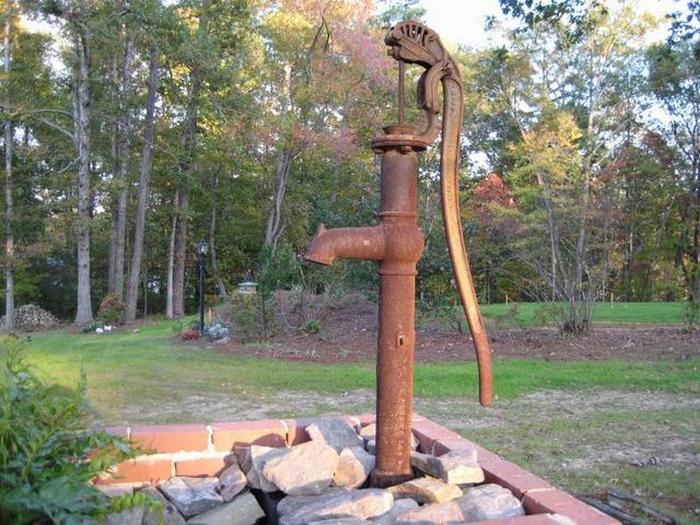

Колонки из литейного чугуна, стали, алюминия в декоративном исполнении функциональны в подаче воды. Они просты в обустройстве, надежны в эксплуатации. Зимние колонки оставляют в морозы, предварительно слив воду из гофрированной трубки.

Промышленность производит множество необычных по форме дачных колонок. Они украшены резьбой, различными декоративными элементами. Можно встретить модели в форме старинного умывальника. Обычный кран декорируют в стиле римских терм с каменными купелями. Для любителей морской тематики дачный умывальник расположен под иллюминатором стилизованной каюты.

Садовая колонка для воды, если ее грамотно задекорировать, станет украшением дачного участка.

Что из себя представляет водопроводная колонка и как она устроена

Все реже встречаются на улицах населенных пунктов водоразборные колонки. В городах областного значения еще можно встретить подобные устройства, а в мегаполисах их не осталось совсем. Хотя лет тридцать назад даже на окраинах тогда еще Ленинграда можно было обнаружить такие точки водораздачи: одна из них находилась там, где построен виадук с выездом на Мурманское шоссе. А в поселках Ленинградской области, таких как Ольгино, Горская, Лисий Нос и многих других, чугунные колонки стояли почти на каждом перекрестке.

За водой ходили с ведрами, везли на тележках бочки и 20-ти а то и 40-литровые алюминиевые бидоны. И никому не приходило в голову сделать незаконную врезку в трубу, по которой из магистрального водопровода подавалась в колонку вода. Зато сейчас представители «Водоканала» нередко обнаруживают несанкционированные подключения. К таковым, кстати, относится и подсоединение шланга к крану колонки. Хотя многие считают такой способ пополнить запасы воды на приусадебном участке в порядке вещей.

Между прочим, можно установить во дворе личную колонку, выполнив бурение скважины и задействовав ее в качестве источника воды. Такой механизм кроме выполнения утилитарных функций станет еще и декоративным элементом ландшафтного дизайна.

Как сделать незамерзающий водоразбор во дворе собственноручно

Как сделать незамерзающий водоразбор во дворе собственноручно Еще относительно недавно на улицах маленьких городов или поселков городского типа можно было увидеть системы водоразбора, посредством которой происходило снабжение жителей водопроводной чистой водой. Уличные колонки были размещены там, где была размещена сеть подземных водопроводных коммуникаций.
Для того, чтобы выполнить монтаж водоразборного устройства, рабочие заранее формировали колодец под землей, в котором и размещалась конструкционная колоночная часть.

Требования к водоразборной колонке

Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
Возвышенное место установки лучше, чем в низине.
Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.

Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.

Технические характеристики

Вода водопроводного вида еще несколько десятков лет назад не подавалась в дома жилого вида, и чтобы решить вопрос снабжения водой, а на улице стояла колонка ручного типа, встретить которую на данный момент можно только в дереве. Уличная колонка для водоразбора – это конструкция, которая нужна для воды, и ее подача выполняется по трубам центральной системы. Такое приспособление состоит их пары-тройки конструкционных элементов.

В определенных регионах с холодным климатом для колонки с водопроводной водой предусмотрено нагревание посредством электрического кабеля, который нагревает корпус металлическую колонну до температуры с нулевой отметкой.

Разновидности

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

водопроводная колонка;
водозаборная с электронасосом;
незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

Проще всего установить колонку на даче, если поблизости проходит труба водопровода.

Подробности

Список требований

Для установки и эксплуатации уличной водоразборной конструкции есть огромный список специализированных требований:

Для того, чтобы исключить вероятность замерзания водоразборной конструкции в их современном виде есть клапан и эжектор, посредством которых водные остатки будут удалены их изливного участка и стекают вниз по трубе. При следующем пользовании колонкой такая порция ранее слитой воды попадает через механизм эжектора к человеку, который будет ее набирать.

Устройство и рабочий принцип

Точка водоразбора устроена достаточно просто и потому она будет работать безотказно в течение многих лет. У разных компаний-изготовителей могут быть маленькие отличия в конструкции, но главный принцип функционирования у колонки будет таким:

Несмотря на простоту устройства, получится, что у конструкции для разбора воды пружина выйдет из строя. Это может случиться из-за металлической коррозии, потому что данный элемент будет постоянно контактировать с водой. Определенные изготовители делают пружины из стали, и в таком случае ее эксплуатационный срок будет сильно увеличиваться. Если в воде есть какие-то примеси, то труба-стояк может засориться. В таком случае колонку уличного типа следует разобрать и прочистить рабочий узел.

Разновидности

Современные водоразборные эжекторные конструкции выпускают в двух вариациях, которые обладают разными маркировка (КВ или КВО). Оба варианта обладают эжектором, но они отличаются друг от друга не внутренним устройством, а фиксацией приемника воды до корпуса колонки.

Помимо колонок на улице эжекторного вида, есть вариации со шкивом. В роли примера следует рассмотреть пару вариантов.

Несмотря на то, что многие из нас привыкли к системе снабжения водопровода, и во всех квартирах есть водная подача, актуальность конструкций для забора воды все еще высока. Использование уличных типов колонок можно увидеть даже на дачных участках, где при добывании воды из скважины можно встретить колонки с питьевой водой. Довольно часто конструкция автоматизирована или сделана с электрическим нагреванием – так она не будет замерзать в зимний период времени.

Лучшие изготовители

В РФ есть производители открытого и закрытого водоразбора, и это большие заводы, которые специализируются на арматуре трубопровода или металлической обработке.

Если говорить про иностранных изготовителей, выделим такие самые популярные бренды.

Обратите внимание, что водоразборные конструкции не просто отвечают за водоснабжение, но и являются элементов декора, который служит для украшения подворные территории.

Стоимость колонок

Цены на уличные водоразборные колонки для полива и других бытовых нужд у всех производителей практически одинаковые. Зависят они от типа исполнения и длины прибора.

КВ длиной 275 см стоит 5000 руб.;
КВО 275 см – 4500 руб.;
КВ 375 см – 6300 руб.;
КВО 375 см – 5700 руб.

Стоимость водоразборной колонки

Продаются по отдельности запчасти: пружина 240 руб., сетка 170 руб., клапан – 150 руб., – эжектор 515 руб., приемник в сборе – 3500 руб., приемник не в сборе – 1500 руб., колпак – 1800 руб..

Произвести установку и ремонт водоразборной колонки несложно. Этим должны заниматься представители водоснабжающей организации.

Как сделать незамерзающий водоразбор во дворе

Несмотря на то, что на рынке есть готовые решения незамерзающих кранов, мы приведем пару схем установки простой запорной арматуры, и такие схемы избавляют трубопровод от пробок льда и прихватывания крана в зимнее время. Для начала следует рассмотреть готовое решение, которое предлагает рынок и разбирать рабочий принцип. Фишка такого материала в том, что сам элемент запорного вида размещен внутри теплого помещения, а регулирование потолка вынесено на улицу, и за счет этого нет замораживания воды в корпусе изделия. Это дорогое решение, с увеличением длины патрубка вырастет и стоимость. За более-менее качественный продукт цена начнется от 2 500 рублей. Чтобы вывести его на улице при стеновой толщине в ½ метра, придется потратить от 7 500 до 10 000 рублей. На замену такого крана есть 3 монтажные схемы простой запорной арматуры, которые помогают сохранять бюджет.

Главное правило при создании водопровода зимой – обеспечивайте уклон в сторону улицы, чтобы вода стекла со всех системных элементов после использования!

Если нет поливного крана, а плату за полив берут-это законно?

Если выводных кранов то действия управляющей компании неправомерны. Обратитесь с жалобой в жилищную инспекцию. Удачи вам.

Если нет поливного крана, а плату за полив берут — это, безусловно, незаконно.

Кроме того, обязательно требуйте возврата переплаты (либо распределения данной суммы на иные платежи).

Это незаконно. Обратитесь с письменной жалобой в ук и требуйте возврата денег или можно это сделать через. Вынесете этот вопрос на общем собрание жильцов.

это незаконно и такие действия можно обжаловать обратившись в жилищную инспекцию. С уважением и готовностью помочь, СТАНИСЛАВ ПИЧУЕВ.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Если же понадобится сварочный аппарат, то его можно арендовать или взять на время у соседей.

Принцип работы ручного механизма

Для установки простой садовой колонки на участке необходим источник для забора воды. С разрешения местных органов власти можно сделать врезку в сеть водопровода.

При низком давлении в магистрали может потребоваться установка насоса. При отсутствии водопровода на участке в качестве источника используются подземные воды.

Принцип работы простых колонок сводится к следующему:

При нажатии на рукоятку создается давление на эжектор (устройство для перемещения жидкости) колонки с клапаном.
Нижняя часть эжектора опускается, открывая доступ потоку.
Жидкость поднимается по стояку к точке потребления.
Рычаг возвращается в исходное положение благодаря специальной пружине, которая прижимает запорное устройство. Доступ жидкости перекрывается.

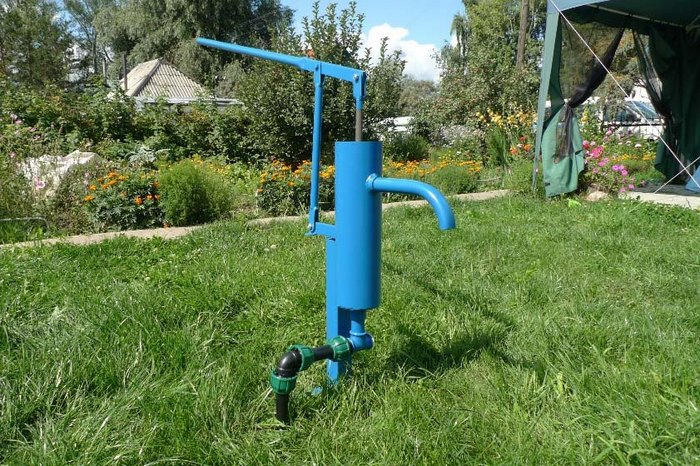

Простую колонку на участке можно собрать из подручных материалов. Преимущества такой конструкции:

доступность комплектующих;
бюджетность;
быстрая сборка (при наличии необходимых материалов монтаж занимает около 5 часов).

Самодельная конструкция на участке бесполезна при залегании грунтового горизонта ниже 10 м. Другой недостаток – невозможность использования на каменистых местностях (сложно пробить грунт).

Менее популярные ручные модификации

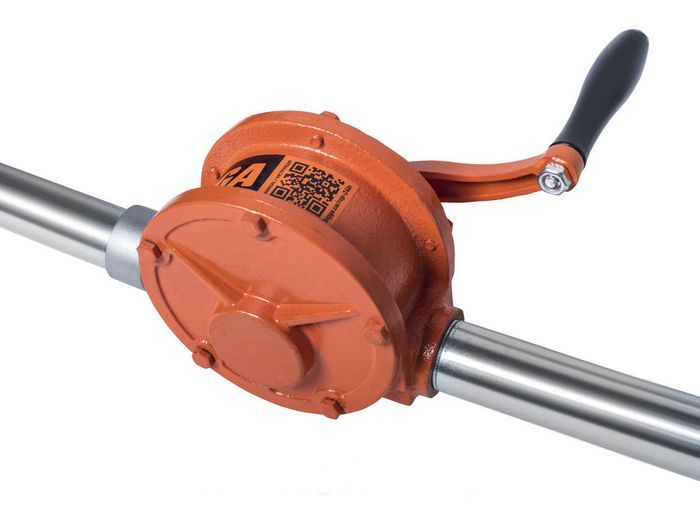

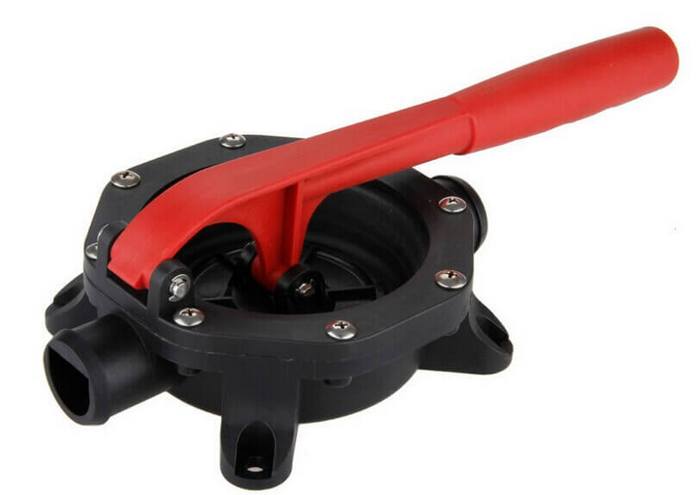

Кроме поршневых моделей, которые прекрасно себя зарекомендовали в заводском и кустарном исполнении, используются и другие приспособления.

Они менее производительны, но интересны с точки зрения конструкции и принципа работы.

Существуют заводские модели, которые нецелесообразно изготавливать своими руками. Например, оборудование на основе крыльчатки. Такие приборы используются в промышленном секторе, для дачи они не очень удобны.

К тому же купить компактное металлическое устройство, внешне напоминающее закрутку для банок, обойдется не дороже, чем сделать самому.

На какие элементы нужно обратить внимание?

При выборе колонки стоит отдавать предпочтение моделям с медным теплообменником. Он может быть покрыт припоем, но не должен быть выполнен их из тонкой жести. Чаще всего жестяными теплообменниками обладают модели Китайских производителей. Срок службы таких колонок не превышает трех лет.

Независимо от способа воспламенения, газовая колонка автоматического типа начинает работать, когда вода проходит по водяному блоку. Если возникают проблемы с подачей искры, то причину, в первую очередь, нужно искать в блоке (+)

Низкая стоимость достигается благодаря дешевому качеству металла, который со временем прогорает. Это приводит к необходимости покупки новой газовой колонки.

Еще одной важной характеристикой теплообменника является внутренний диаметр трубок. Чем шире трубка тем реже необходимо чистить теплообменник от накипи и мелкого мусора из старых водопроводных труб.

Теплообменник из жести

Так выглядит некачественный теплообменник, который устанавливается на дешевых моделях проточных водонагревателей. Внутри видно, что металл выполнен не из меди и представляет собой сплав неизвестного происхождения

Также важной деталью является водяной блок колонки. Этот элемент должен быть выполнен из металла. Существуют модели, выполненные из пластмассы.

Медный теплообменник

Так выглядит качественный теплообменник, который прослужит более пяти лет. Визуально видно, что он изготовлен из меди и имеет достаточную толщину. Некоторые производители покрывают этот элемент припоем или другим покрытием

Так как внутри блока содержаться мембрана и сетчатый фильтр, которые необходимо менять, то частое откручивание портит пластмассовую резьбу и приводит к необходимости полной замены водяного блока.

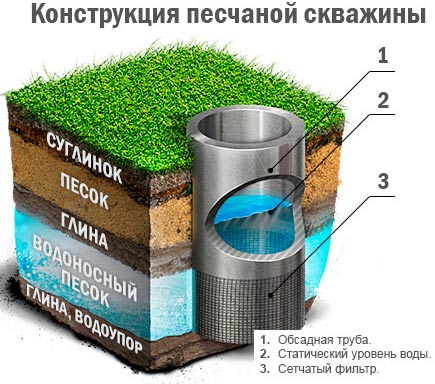

Подготовительный этап устройство шурфа

Верхний слой почвы предрасположен к осыпанию, поэтому скважину защищают специальным сооружением – шурфом, проще говоря, ямой полтора на полтора метра, глубина которой не более 2 метров. Для укрепления стен применяют доски, ими же выстилают пол. Прочность пола зависит от толщины досок, поэтому применяют изделия не тоньше 5 см. Сверху шурф закрывают вторым настилом.

Шурфы для песчаных скважин невелики по размерам и находятся на небольшой глубине, тогда как шурфы для артезианских скважин уходят на несколько метров в грунт

Затем готовят отверстия в следующем порядке:

Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.

Алгоритм сборки

Для монтажа простой садовой колонки на участке потребуется водопроводная труба диаметром 2,5 см. Пошаговая инструкция:

Подготовить вагу с формой полубруса. Притянуть к ней зажатую хомутом трубу, на торец установить наконечник в форме конуса из металла.
При помощи ваги загнать заготовку в землю до упора.
Используя муфту, присоединить следующий участок трубы (нарастить).
С помощью ваги с размахом загнать заготовку в грунт.
Снова нарастить трубу, присоединив третий отрезок.
Загнать в грунт самодельный трубопровод, заготовка должна достигнуть водоносного слоя. На глинистой почве за 1 взмах труба продвигается примерно на 45 см.
При достижении грунтовых вод заготовку вытащить. Снять установленный ранее наконечник, заменить его отрезком перфорированной трубы (длиной от 1 до 1,2 м).
Установить трубопровод в пробитую на участке скважину.
Когда начнет поступать жидкость, установить колонку простой конструкции. Корпус изготавливается из металлического цилиндра, в нем вырезается сливное отверстие. Для крепления заборной установки к колонке можно использовать резьбовое соединение, другой простой вариант – фланец. Запорное устройство изготавливается из металла, к его нижней части фиксируется резина. После установки клапана и шланга насоса присоединяется поршень. При сборке конструкции понадобится верхний фланец, рукоятка.

При забивании трубопровод нужно проворачивать. Для облегчения процесса рекомендуется заливать воду в образовавшуюся скважину. После окончания работ нужно откачать жидкость до прозрачного состояния.

Есть ли у вас колонка для воды на участке?

Скважина-игла и трубчатый колодец особенности обустройства и использования

Трубчатый колодец и абиссинский – это разновидности классического колодца с разницей в обустройстве ствола. Вместо колец шахту трубчатого источника формируют из стальных труб, а абиссинский колодец – это игольчатая скважина из стальных труб небольшого диаметра. Водозабор бурят на глубину до 15 м. Скважины такого типа не всегда удается установить на уровне залегания водоносного песка, а грунтовые воды нельзя использовать в качестве питьевой воды.

Абиссинская скважина – это усовершенствованный вид трубчатого колодца. Несмотря на небольшую глубину, есть шанс получить достаточно чистую воду: в источник не проникает верховодка, осадки. Одно из главных преимуществ – небольшая стоимость обустройства и простота выполнения. Абиссинский колодец можно сделать без привлечения специалистов.

Абиссинская скважина-игла может быть использована для забора питьевой воды для одного дома

Глубина источника составляет от 8 до 15 м. На этой глубине залегает первый водоносный слой песка. Конец обсадной трубы устанавливается на границе между пластами суглинка и песка. Главная сложность – найти место, где точно будет вода на небольшой глубине. Обычно ориентируются по наличию и глубине соседских водозаборов. Если участки расположены на одной высоте, велика вероятность, что водяной пласт занимает большую площадь.

Скважину-иглу обустраивают исключительно в мягких грунтах: глина, суглинок, глина с прослойками песка, плывун. В каменистой почве такие скважины не бурят: при попадании иглы на валун всю работу придется переделывать.

Забивная труба малого диаметра не предназначена для прохождения каменистой почвы

Воду использовать можно после проведения анализов. Обычно качество воды приемлемое, при установке фильтровальной системы ее можно использовать для приготовления пищи. Срок эксплуатации скважины не превышает 10 – 12 лет. Дебит подвержен сезонным колебаниям, составляет до 1,5 м3. Количества воды достаточно для 1 – 2 точек водоразбора.

Поверхностные водозаборы забивают ударно-канатным методом. При обустройстве абиссинского колодца труба одновременно является нижней частью обсадной колонны и буром. Оборудованную игольчатым заостренным наконечником и фильтром трубу забивают в грунт.

Вместо ударного способа применяют ручной бур или МБУ

После прохождения на глубину до 150 см навинчивают (или приваривают) следующий сегмент. Готовый источник оборудуют поверхностным или погружным насосом. Для установки оборудования предварительно подготавливают приямок, который должен быть термоизолирован.

Сезонный водопровод можно организовать на открытом грунте гибкими шлангами

Мелкие скважины требуют постоянной эксплуатации. Регулярный забор воды предохраняет фильтр от засорения. Систематическая чистка способна продлить срок службы источника. Профилактическую чистку рекомендуют проводить ежегодно.

Материалы

бур с бурильной штангой;
бурильная вышка;
рабочая лебедка;
обсадная труба.

Для неглубоких скважин используют ручное бурение без бурильной вышки.

толстостенные металлические трубы длиной 1,5-2м, с резьбой на концах, диаметром 25 мм;
труба 1м с отверстиями, диаметром 8мм, расположенными в шахматном порядке;
конус стальной диаметром 45мм;
муфты соединения стальные;
кувалда для забивания трубы;
мелкая металлическая сетка;
обратный клапан;
ручной насос (водяная колонка), электронасос.

Как смастерить треногу для бурения

Чтобы правильно изготовить своими руками простейшее устройство для подвешивания колонки бура, достаточно взять 3 бруса или бревна, которые соединяются в верхней части, образуя пирамиду с треугольным основанием. Также в качестве опор можно использовать металлические трубы. В центре соединения подвешивается лебедка. Через переходник в виде свободно вращающегося шпинделя с кольцом или зажимом присоединяется буровая колонка, в верхней части которой закреплен ворот.

Таким образом, для обслуживания данного приспособления необходимы как минимум 2 человека, но лучше 3, тогда двое будут вращать бур, а третий управлять лебедкой.

Чтобы было проще работать, предварительно роем колодец или шурф глубиной до 2 метров. На его дно кладется настил, стенки обшиваются досками, предотвращающими осыпание. Центр ямы оставьте свободным для бурения. Сверху укладывается второй настил, тренога устанавливается с опорой за пределами шурфа или колодца.

По мере погружения бура колонка наращивается новыми штангами, самая верхняя из которых присоединяется к вороту. Чтобы проход твердых пород был легче, можно доливать в скважину воду, но тогда сложнее будет понять, когда пойдет влажный грунт, сигнализирующий о том, что начался водоносный слой. По окончании работ можно подумать, как закрыть крышкой скважину своими руками. Лучше использовать смотровой люк.

Загородный участок без воды – это маленькая пустыня. Ни клумбу разбить, ни бассейн обустроить, ни других привычных и просто необходимых человеку благ цивилизации, связанных с водоснабжением. Выход в такой ситуации может быть только один – скважина на даче своими руками или под заказ. Все зависит от наличия у вас денег и желания работать. Если сил и энтузиазма полно, то такое хлопотное занятие, как устройство скважины на даче, окажется вам по плечу. Давайте рассмотрим, какие вообще могут быть скважины и в чем их отличие.

Как самостоятельно сделать колонку своими руками

Изготовление насоса собственноручно вовсе не представляет собой неразрешимой задачи, как может показаться на первый взгляд. Устройство не представляет собой ничего сложного, в нем нет замысловатых деталей, которые нельзя сделать своими руками. Рассмотрим подробнее устройство насоса и способы как сделать колонку на скважине.

На трубе водозаборника поз.2 рис.1 (скважины) установлен обратный клапан поз.3. его назначение – препятствовать оттоку воды обратно в скважину путем перекрытия отверстия. При подъеме рукоятки поз.7 поршень поз.4 через шатун поз.5 поднимается и втягивает воду внутрь корпуса насоса. При этом обратный клапан приподнимается из-за создавшегося разрежения и пропускает жидкость внутрь. При остановке рукоятки давление уравнивается и обратный клапан под собственным весом перекрывает отверстие в заборной трубе.

При перемещении рукоятки вниз открывается лепестковый клапан на поршне и вода из нижней части корпуса насоса поступает в верхнюю надпоршневую часть. При следующем цикле перемещения рукоятки очередная порция воды поступает в нижнюю часть, а из верхней изливается через отверстие в корпусе.

Механизмы для самостоятельного устройства скважины

Обычно для устройства скважины используют специальную буровую технику, поэтому возникает вполне закономерный вопрос: как пробурить скважину на даче без ее применения? Оказывается, существует несложный ручной механизм, состоящий из буровой вышки и подвешенной к ней колонки. Рассмотрим более подробно отдельные части оборудования.

Основанием служит вышка, напоминающая треногу. Материалом для опор являются или металлические трубы, или бревна, соединенные в верхней части шкворнем. Там же расположен блок подъема буровой колонки. Две ноги вышки соединены лебедкой (воротом).

Конструкция оборудования для бурения может быть различной. В некоторых случаях, если водоупорный слой залегает недалеко от поверхности земли, достаточно ручного бура

Колонка для бурения – главный функциональный элемент. Она состоит из нескольких трехметровых штанг, соединенных муфтами. Иногда достаточно длины в полтора метра. Именно колонка погружается в грунт, а ее длина регулируется при помощи штанг. Заменой специального оборудования служат водопроводные трубы, оснащенные стальными муфтами.

Буровые головки необходимо выбирать в зависимости от природы грунта. Вот наиболее часто используемые: 1 — «ложка», 2 — «змеевик», 3 — «долото», 4 — «желонка»

Ударным или режущим грунт элементом является буровая головка. Она накручивается на колонку с помощью резьбового переходника. В процессе опускания головки в почву грунт заполняет полости бура. Для различных видов пород используют разные насадки: «ложка» подходит для мягкого грунта, «змеевик» — для плотного, «долото» — для твердых пород. Желонкой вынимают разрыхленный грунт наверх.

Чтобы стенки скважины не обсыпались, используют обсадные трубы – как правило, это обычные пластиковые водопроводные изделия, легкие и удобные для монтажа. Низ трубы представляет собой своеобразный башмак, имеющий снизу гладкую или зазубренную кромку.

Два основных вида башмака для обсадных труб: а – зубчатый (фреза), б – гладкий. Область резки: 1 – зубцы, 2 – гладкая кромка

Таким образом, устройство скважины происходит с применением специального оборудования, часть из которого можно приобрести в магазине, часть изготовить самостоятельно.

Как установить колонку на огороде самостоятельно?

Наличие воды на приусадебном участке важное условие для обеспечения хорошего ухода за растениями. Без нее вряд ли вырастишь достойный урожай. На участках приобретенных не так давно затруднение с водой обычное явление. Да, и летний сезон может выдаться засушливым. Как бы то ни было надо ставить колонку.
Прежде чем устанавливать водозаборное устройство нужно пробурить скважину. Ее можно пробурить двумя способами. Доверить это дело специалистам по бурению скважин или выполнить работу самостоятельно. Надо сказать, что бурение скважин дело не хитрое, но тяжелое. Обустройство артезианской скважины в Московской области лучше доверить специалистам , которые обладают соответствующими лицензиями и опытом.

Выяснить, как глубоко нужно бурить очень легко. Просто спросить у соседей, которые уже установили колонки. На сколько, им пришлось углубиться, прежде чем они достигли водоносного пласта?

Для самостоятельного бурения понадобится: бур, тренога, лебедка, шнек, а также трубы разного диаметра.

Прежде чем приступить к работе необходимо убедится, что нет поблизости мусора и других отходов, поскольку вредные вещества выделяемые отходами имеют свойство проникать в почву, и загрязнять источники подземных вод. Такая вода уже не будет пригодной для полива растений.

Работу по бурению начинают с копки ямы глубиной около метра. Это делают с помощью бура. Подобная яма нужна чтобы труба уверенно стояла в вертикальном положении и не отклонялась в сторону. Далее ставят треногу, закрепляют лебедку и шнек. На данном этапе работы без помощника не обойтись. На трубе, которой бурят землю, важно делать отметки. Это поможет ориентироваться, насколько глубоко она вошла в землю и определить, не пора ли ее вытаскивать для очистки. Обычно это делают через каждые 50см.

Близость водоносного пласта поможет определить грунт, поднятый со дна скважины. Если он стал влажный, а бурение заметно облегчилось, то осталось совсем немного. Конечной точкой будет водоупорный пласт и как только бур упрется в твердую почву можно прекращать работу.

В пробуренную скважину опускают трубу, которая с одного конца имеет конус. На метре от конуса трубы высверливаются отверстия диаметром 10мм и расположенные в шахматном порядке. Этот участок трубы обматывают мелкой сеткой и закрепляют ее с помощью хомутов и проволоки. Это своеобразный фильтр, который очистит воду от песка. Эту трубу опускают в скважину и закрепляют ее на месте. Сделать это можно засыпав скважину щебнем.

Вот теперь можно установить и саму колонку. Перед тем как пользоваться ею нужно, сделать прокачку воды. И как только она прочистится, можно наслаждаться ее в жаркий летний день.

Процесс бурения последовательность действий

Если подготовить необходимое оборудование и выдержать последовательность этапов, не возникнет вопросов, как правильно сделать скважину. Готовая бурильная установка оснащена головкой и механизмом в виде лебедки. Штангу пропускают сквозь оба отверстия вниз, по необходимости наращивают ее и закрепляют ворот. Вращают ворот обычно вдвоем, а третий человек необходим для коррекции положения штанги.

Если скважина неглубокая, то применяют только буровую колонку, направляя ее вниз строго вертикально. Тренога с подъемником необходима для скважин, имеющих большую глубину

На колонке ставят метку, отступая от верхнего настила 60-70 см. Опустив колонку на обозначенное расстояние, ее извлекают обратно, удаляя поднятую вместе с буром породу. Таким же образом погружают очищенную колонку несколько раз. Большая глубина требует наращивания штанги. Для этого с помощью муфты присоединяют еще одну трубу.

В зависимости от устойчивости грунта выбирают способ бурения – с обсадными трубами или без них. При устойчивом, плотном грунте можно пробурить всю скважину целиком, так и не воспользовавшись обсадными трубами. Осыпающиеся породы говорят о том, что уже через 2-3 метра следует установить трубу, оснащенную башмаком. Диаметр трубы шире диаметра муфт, поэтому труба заходит в шахту с трудом. Иногда, чтобы ее туда поместить, используют ввинчивание или кувалду.

В качестве обсадных труб используют изделия для прокладки водопровода — металлические или полипропиленовые трубы необходимого диаметра для наружных работ

Если породы осыпаются, следует избегать обвала. С этой целью бур не опускают слишком низко – ниже конца обсадной трубы на определенное расстояние. Обычно оно равняется половине длины бура. Таким образом, процесс заключается в чередовании бурения и монтажа обсадных труб, наращиваемых по мере погружения.

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Перед вводом в эксплуатацию водоразборную колонку промывают водным раствором хлорной извести. Таким способом производится дезинфекция прибора. Колодец закрывается чугунным канализационным люком.

Как обеспечить участок водой: делаем простую колонку. Колонка для воды на даче Как установить колонку на даче

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
За один взмах трубопровод забивается на 40-50 см (если по глине).
Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
Возможно подключение электрического насоса всасывающего действия.

/>
Достоинства такой колонки: если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.
Недостатки: Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.

Вода — один из самых важных ресурсов для загородных домов и дач, обойтись без которого не представляется возможным. Однако организовывать на участке общий водопровод нецелесообразно, потому что это удовольствие будет стоить больших затрат. Дешевле, да и намного проще, пользоваться своим источником воды.
можно красиво обустроить в разных стилях: это поможет облагородить окружающую среду. Вопрос только в том, что для начала его нужно сделать. Наличие собственной скважины даст уверенность в том, что вода будет всегда, ведь понадобится она для хозяйственных и жилых нужд. Можно будет забыть о подсчете потраченных кубометров, только возникнет единственная забота — своевременная очистка.

Конечно, можно обустроить или протянуть городское водоснабжение, но это обойдется дорого. Самым лучшим вариантом будет . Оборудованная скважина на даче своими руками даст возможность хозяину гордиться своим объектом. Ознакомившись с технологиями бурения и общим устройством скважин, сделать водопровод будет не так тяжело, как может показаться на первый взгляд.

Схема для бурения скважины на дачном участке

Перед тем как приступить к работам и начать бурение, нужно исследовать свой участок и определить уровень, на котором залегает грунтовая вода. Этот параметр очень важен, ведь именно от него и будет зависеть, какого объема работы предстоит выполнить.

После определения залегания воды можно будет выбрать тип колодца:

Абиссинский колодец. Обустройство этого типа колодца используется в том случае, если глубина слоя залегания воды составляет не более 12 метров;
Песчаная скважина роется при залегании водяного слоя до 50 метров;
Артезианская скважина устраивается при минимальном залегании на 200 метров, но это уже более сложно.

Стоит обратить внимание, что сделать на даче скважину первых двух видов может любой владелец загородного жилья, который хочет обустроить водопровод. Что касается последнего варианта, для его осуществления обязательно применение профессионального оборудования.

Схема устройства артезианской скважины

Песчаная скважина

Такое название этот тип получил потому, что вода поступает из песчаного слоя, залегающего, как показывают исследования, на глубине не более 50 метров. Нет гарантий, что будет без примесей, поэтому обязательно нужно пригласить для проверки специалиста санэпидемстанции: убедиться, есть химические и органические соединения в воде или нет.

Необходимые материалы для бурения песчаной скважины водопровода:

. Узнать, сколько он стоит, можно в любом специализированном магазине;
Классическая схема;
Глубинные фильтры для очистки воды.

Срок службы этой установки составляет примерно 15 лет, но не стоит забывать о том, что фильтры нужно регулярно чистить. От этого будет зависеть, насколько безопасной для здоровья и качественной будет поступающая вода.

Если следовать этому простому правилу, водопровод прослужит гораздо дольше.

Обустройство абиссинского колодца

Предполагается самая неглубокая установка, поэтому очень легко выполнить схему, позволяющую ее пробурить. должен быть удобен в использовании, поэтому нужно хорошенько позаботиться о том, чтобы выбрать для колодца подходящее место и не забыть про оформление и обустройство.

Бурение сразу начинать не следует. Стоит обратить внимание на то, чтобы рядом не было сточных ям, септиков и мусора. Так как водопровод маленький по глубине, в него могут проникнуть вредные вещества и загрязнить его, а очистку проводить не очень легко.

Бурение водопровода можно начинать прямо в подвале дома или на ближней территории, но только в том случае, если в грунте нет твердых пород. Кстати, именно подвал является самым удобным местом для рытья водопровода, ведь установкой в этом случае можно пользоваться даже тогда, когда на улице будет стоять мороз.

Проектирование и установка систем канализации

Схема устройства абиссинского колодца

Такого рода домашний колодец оборудуется очень легко, необходим лишь насос и ручная колонка. Это позволит использовать водоснабжение независимо от электричества.

Артезианская скважина

Если у кого-то из соседей уже есть водоснабжение такого типа, это значит, что в местности есть водяной слой в пластах известняка. В остальных случаях обычно предлагают установить экспериментальный вариант, чтобы исследовать, на какой глубине вода залегает.

Главное преимущество артезианского колодца заключается в том, что он без труда может обеспечить нужным количеством воды сразу несколько участков, схема обустройства это наглядно показывает.

Зачастую соседи поступают именно таким образом — делают один источник на двоих. Вырыть обходится дешевле, и дальнейшая экономия очевидна.

Инструменты и оборудование для бурения

Обустройство различных видов колодцев предполагает использование разного оборудования. Например, в случае с артезианскими — не обойтись без применения профессиональных буровых установок. Если речь идет о скважине поменьше, тогда подойдет самая простая лебедка и тренога.

Проблематично будет приступить к работе без специального бурового инструмента для водопровода. Он помогает легче и быстрее проникать в грунт. Если водоснабжение делается своими руками, стоит обзавестись шнеком из металла. Он стоит недорого, но очень важно, чтобы был выполнен из стали высокого качества. Для обустройства скважины на даче потребуются также трубы разного диаметра, насос и фильтр.

Основные этапы работы

Независимо от того, какой колодец решено обустроить, работы должны выполняться строго по этапам:

Буры для работы

Для того чтобы было легче пробурить грунт, существует несколько типов буров, специально предназначенных для проведения водопровода:

Для работ в глинистой почве отличным вариантом будет применение змеевика (спиральный бур);
Чтобы разрыхлить более твердую почву лучше применить бур-долото;
В песчаном грунте удобен бур-ложка;
Желонка — инструмент, который пригодится для облегчения подъема грунта наверх.

Важно! Если замечено, что порода, которая поднимается на поверхность, влажная, и бурение проходит легче, останавливаться нельзя. Это значит, что цель уже очень близка, и скоро будет достигнуто нужное углубление. Сколько осталось до водяного слоя, неизвестно, нужно быть начеку.

Какой насос выбрать для колодца

Для того чтобы облегчить обустройство колодца, нужно решить, какой мощности насос необходим.

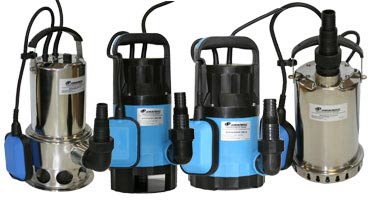

Варианты насосов для скважины

Обязательно примите во внимание следующие параметры:

Показатель глубины;
Размер диаметра трубы;
Насколько колодец удален от дома.

Мощность насоса, который подойдет наилучшим образом, напрямую зависит от этих показателей, а также от того, каким вы решили сделать оформление. В том случае, если глубина не очень большая, можно использовать самовсасывающий насос. Для большой глубины лучше применять погружной механизм.

Независимая система водоснабжения позволит забыть о главном неудобстве загородной жизни – об отсутствии или недостатке воды. А ведь устроить водопровод на даче из скважины достаточно просто, тем более что водозабору для одного земельного надела необязательно обладать большим дебитом. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной к рассмотрению информацией, вы сможете самостоятельно сделать автономный водопровод. Он безотказно поставит воду в удобные для пользования места. Желающие повысить уровень дачного комфорта с нашей помощью без проблем справятся с обустройством системы.

Мы подробно описали оборудование, требующееся для сборки и монтажа, разобрали принцип работы и назначение каждого устройства. В представленной нами статье подробно изложена технология проведения работ с пошаговой детализацией. Ценные сведения и рекомендации дополнены фото-подборками, схемами и видеообзорами.

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Фильтровые на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)

Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.

Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше.

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.

Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Выбор насоса для откачки воды

Насос – это своеобразное «сердце» системы. От правильности его подбора зависит бесперебойная работа будущего водопровода. В продаже можно найти несколько типов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так, потому что собственно насос удален от перекачиваемой жидкости. Корпус агрегата располагается на суше, а забор воды производится через спущенный в скважину шланг.

Специалисты выделяют несколько критериев, которые должны быть обязательно учтены при выборе механизма.

Общая глубина выработки и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации обязательно указывается оптимальная глубина, для работы на которой предназначено устройство.

При несоблюдении этого требования прибор будет работать неэффективно и может быстро выйти из строя. В паспорте скважины должны быть указаны и ее глубина и уровень воды. Их остается только сравнить с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом для измерения глубины сооружения. Берем длинную сухую веревку, привязываем на ее конец грузик и опускаем в скважину. Спускаем веревку вниз, пока грузик не коснется дна. Извлекаем тросик. Замеряем сухую часть – это будет расстояние от верхней части до уровня воды. Мокрая часть – высота водного столба.

Примерный дебет водозаборного источника

Так называется масса воды, которую можно получить из скважины за определенный промежуток времени. В паспорте бурильщики указывают эту величину, но если нет, проводим примерные подсчеты.

Полностью выкачиваем воду из скважины и замеряем время, за которое мы это сделали. Затем измеряем время, за которое скважина наполнится водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебет скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 и до 200 л в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется порядка 200 литров воды в сутки, таким образом, для семьи из трех-четырех человек нужен насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают взять устройство с «запасом» мощности, что неизбежно отразится на его стоимости. Если планируется, что насос будет работать не только на обслуживание домашних нужд, но и на полив, следует рассчитать прибавку к его мощности.

Она будет зависеть от размеров участка, но в среднем должно хватить около 2000 литров в день. Таким образом необходимо увеличить потребность в воде на 40-50 л/мин.

Насосы имеют разную производительность, чтобы подобрать нужную модель, важно правильно определить суточную потребность в воде

Необходимый для работы приборов напор

В паспорте насоса обязательно указывается напор. Чтобы рассчитать необходимый напор, прибавляем к выраженной в метрах глубине своей скважины еще 30. Так мы получим высоту водного столба.

Полученный результат увеличиваем еще на 10% и получаем искомую величину. Сравнивая ее с данными насоса, выбираем модель. Если точного совпадения нет, «двигаемся» в сторону увеличения.

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе не избежать проблем с монтажом и эксплуатацией устройства

Диаметр пробуренной скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, ее можно взять в паспорте скважины или замерить самостоятельно. При этом нужно учесть, что диаметр скважины нужно выразить в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-дюймовых, скорее всего, придется заказывать насос в каталоге.

Оборудование для автономного водоснабжения

Для обустройства помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – . Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения . Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

Сетчатый фильтр грубой очистки . Ставится перед насосом и перед гидроаккумулятором.
Фильтр механической очистки . Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
Блок аэрации . Насыщает кислородом проходящую через него воду.
Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Технология сооружения водопроводной системы

После того, как все нужное оборудование закуплено и скважина пробурена, можно приступать к обустройству водопровода.

Этап #1: прокладка труб от дома до скважины

Определяем участок, на котором будет располагаться трубопровод, и приступаем к копке траншеи. Ее глубина должна быть больше, чем уровень промерзания грунта в этой местности на 20 – 30 см. Это очень важное требование. Его неисполнение грозит заморозкой и разрушением системы в холодное время года.

На дно выкопанной траншеи укладываем песчаную подушку, на нее 32-мм водопроводную трубу, выполненную из сшитого полиэтилена или металлопластика.

Как вариант можно проложить ПДН трубу, но она разрушается при заморозке, исключить которую невозможно. Некоторые «специалисты» вместо трубопровода укладывают в траншею шланг для подачи воды.

Если не хочется получить проблемы с эксплуатацией водопровода, делать это не стоит. Особое внимание уделяем участку подъема трубопровода к дому. Обязательно утепляем фундамент и оборачиваем трубу специальным материалом.

Можно использовать для утепления , который укладывается вдоль трубы на участке подъема. Этот же метод применяется и в том случае, когда по какой-либо причине невозможно провести земельные работы на участке.

Тогда выкапывают неглубокую траншею под трубы и укладывают их вместе с греющим кабелем. Оборачивают элементы теплоизоляционным материалом и помещают в трубу большего диаметра.

Траншея для водопроводных труб должна проходить ниже уровня промерзания грунта. иначе в холода система будет испорчена

Кроме того, в получившуюся систему можно добавить еще и накопительную емкость для полива. Поскольку теплая вода благотворно влияет на растения.

При укладке водопроводной трубы не забываем уложить и кабель, подводящий электричество к насосу. Он должен быть четырехжильным и иметь сечение не меньше 2,5. Коробку ПЗУ помещаем в специально отведенном месте в отапливаемом помещении.

Этап #2: правила монтажа кессона

Монтаж кессона зависит от того, из какого материала изготовлена емкость. Проще всего монтировать пластмассовые и полимерпесчаные емкости. В любом случае сначала готовим котлован, который должен быть больше, чем сама камера.

В некоторых случаях на дно ямы монтируем бетонную площадку. Затем на место и выравниваем по уровню. В случае с пластмассовой емкостью еще и закрепляем ее.

Самодельные камеры из бетона собираются из колец или заливаются в собранную на месте опалубку. Кирпичные емкости выкладываются прямо в котловане. По окончании работ в кессон заводим водопроводные трубы и кабель, участки ввода надежно герметизируем. Опускаем и устанавливаем на место оборудование для скважины. При необходимости проводим обратную засыпку установленного кессона.

Опускаем насос в скважину очень аккуратно и осторожно. Через каждые метр-полтора закрепляем к водопроводной трубе электрокабель, питающий насос

Этап #3: монтаж и подключение насоса

Перед началом установки механизма обязательно нужно ознакомиться с рекомендациями производителя. Начинаем с очистки скважины. Откачиваем из нее воду до тех пор, пока не перестанет выходить песок и другие частицы загрязнений.

Для закрепления насоса в скважине используем 4-мм стальной тросик нужной длины или 5-мм капроновый шнур. Надежно крепим его на корпусе. Кроме того, соединяем насос с водопроводной трубой.

Все операции выполняем очень аккуратно, чтобы впоследствии не произошло заклинивания насоса в обсаде. Для нормального функционирования системы необходим обратный клапан для насоса, который не позволит воде из трубопровода вернуться в скважину.

Некоторые модели уже оснащаются таким устройством, если нет, устанавливаем узел. Надеваем нижнюю часть оголовка с уплотнителем на скважинную трубу.

Насос аккуратно погружают в ствол выработки, учитывая предельные расстояния от дна и от зеркала воды, указанные производителем

Шаг 2: Подсоединение водоподающей трубы

Теперь можно аккуратно опускать насос в скважину. Делаем это осторожно, без рывков и не забываем через каждые метр-полтора закреплять электрокабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимаем его на высоту от одного до трех метров и закрепляем. Теперь устанавливаем на место верхнюю часть оголовка.

Подключаем к водопроводу и электрическому кабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.п. В ходе работ точно выполняем все рекомендации производителя приборов. После подключения еще раз проверяем надежность и герметичность соединений подающего воду трубопровода и электробезопасность вновь собранной системы.

Оголовок для обсадной трубы предназначен для герметизации сооружения и защиты от попадания в него грязи, мусора, посторонних предметов

Этап #4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 и до 200 л. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

Выбирая место установки необходимо учесть, что необходимо обеспечить свободный доступ к прибору для последующего обслуживания, ремонта или возможной замены вышедшей из строя емкости.

В ходе монтажа гидроаккумулятора обязательно устанавливается обратный клапан, предотвращающий ток воды из водопроводной системы в бак. Он ставится по ходу движения жидкости. Монтируется и дренажный кран, предназначенный для аварийного слива воды из емкости. Для снижения уровня вибрации от работающего устройства, монтируем его с использованием специального резинового уплотнителя.

Фильтры – обязательный элемент обустройства водопровода. Они делают воду из скважины пригодной для бытовых нужд и питья

Подключаем к гидроаккумулятору трубу подачи воды. Собираем пускатель, который будет питать электроэнергией насосное оборудование. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль над давлением в отсеках емкости, и через него запитываем пускатель. Подключаем гидроаккумулятор к внутренней системе водоснабжения, напрямую или через коллектор.

Этап #5: выполнение пробного пуска системы

После того, как были проведены монтаж и подключение всех элементов системы, можно приступать к ее пробному запуску. Сначала активируем насос и при необходимости проводим отладку его работы.

Затем наполняем водой накопительный бак и проверяем точность работы систем автоматического запуска и отключения насоса. После чего внимательно осматриваем весь трубопровод.

Нам нужно выявить возможные негерметичные участки. Если таковые присутствуют, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Обращаем внимание и на производительность системы: напор воды должен быть нормальным даже при всех открытых кранах. Если пробный пуск прошел удачно и система работает без сбоев, закапываем траншею, подводящую водопровод от скважины к дому.

Выводы и полезное видео по теме

Проверенные на практике варианты сооружения автономного водоснабжения представлены в видео:

Самостоятельно собрать водопровод из скважины – задача достаточно сложная. Важно правильно подобрать оборудование, соответствующее типу скважины, грамотно установить его и подключить.

При отсутствии опыта подобных работ, стоит доверить их специалистам, которые быстро и правильно обустроят систему. Владельцу останется только наслаждаться комфортом в своем доме, оборудованном автономной системой водообеспечения.

Ждем ваших рассказов о собственноручном устройстве водопровода на дачном участке. Оставить их или комментарии вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, задавайте вопросы, делитесь сведениями и знаниями.

Подача воды из скважины или колодца на частном участке в большинстве случаев требует насосного оборудования. Но что делать хозяевам тех участков, на которых нет электроэнергии, и не предвидится монтаж сети в ближайшем будущем. Выход есть — ручной агрегат для воды.

Многие из нас помнят старую добрую колонку на воду, из которой удавалось напиться и умыться за одно нажатие на рычаг. Это и есть стандартный водяной насос ручного типа. О том, каково устройство помпы, какие виды подобных механизмов бывают и как подобрать оптимальный, разбираемся в нашем материале.

Водяные помпы ручного типа используются чаще всего в частном хозяйстве на дачах и загородных участках. Пригодно такое устройство в следующих случаях:

Полив огородных культур на небольшой территории;
Забор воды из скважины для хозяйственных нужд;
Кроме того, небольшая колонка из скважины станет отличным решением водоподающего механизма в трубопровод дома.

Важно: как правило, ручной насос используется для установки в абиссинский колодец или скважину на песок небольшой глубины (до 8-9 метров).

Виды ручных агрегатов

По принципу действия все ручные помпы в принципе схожи. Различается лишь устройство агрегатов (конструкция) и конструкция рабочего узла. Так, различают такие виды ручных помп на воду:

Поршневой агрегат;
Штанговый насос;
Крыльчатая помпа;
Мембранный механизм для подъема воды с небольшой глубины;
Роторная помпа;
Глубинные и гидравлические устройства ручного типа.

Все они также носят название вакуумный ручной насос на воду.

Устройство и принцип работы поршневого механизма

Самый простой тип помпы, работающей от физической силы человека. Такой агрегат является собратом стандартной колонки на воду. Работа насоса поршневого типа заключается в передвижении поршня внутри колбы при физическом воздействии на рычаг.

Рабочими узлами механизма поршневого являются поршень и два клапана (верхний и нижний). При нажатии на рычаг нижний клапан агрегата открывается, а поршень в этот момент опускается вниз. Происходит забор воды. Затем в результате перепада давления в колбе нижний клапан закрывается, а верхний открывается, обеспечивая выход воды наружу.

За одно нажатие на рычаг поршневой насос может дать от 2 до 3 литров воды. Таким образом, за одну минуту можно спокойно набрать 10-литровое ведро воды.

Стоит знать, что столб подъема жидкости из скважины для такого аппарата не превышает 4,5 метра. А максимальная глубина зеркала воды в источнике должна быть не ниже отметки 7 метров. В противном случае использование насоса будет нецелесообразным.

Штанговый ручной агрегат

Ручной насос штанговый сильно похож на своего предшественника — поршневой агрегат. Различие заключается лишь в том, что внутренний поршень устройства имеет форму и вид вытянутой штанги. Такая конструкция достигается за счет двух штоков, которые выполняют роль входного и выходного клапанов.

Ручной механизм штангового типа отличается рядом таких преимуществ:

Легкость в установке и эксплуатации;
Возможность использовать технику при любых температурах;
В минуту такой агрегат поднимает до 40 литров жидкости за 5-6 циклов;
Один рабочий цикл механизма — это 2-3 литра воды в ёмкости.

Крыльчатая помпа

Такой тип ручного насоса уже имеет кардинально другое устройство рабочего узла. Здесь вместо движущегося поршня и клапанов в работу вступает рабочее колесо с лопастями. То есть, напорный (нагнетающий) механизм повторяет принцип действия центробежного нагнетательного аппарата.

Помимо колеса с лопастями в устройстве крыльчатого насоса также присутствуют уплотненный вал, несколько рабочих клапанов (4 шт.), крышка и два патрубка — входной и выходной.

Работает крыльчатая ручная помпа на воду таким образом:

Нажатие на рычаг агрегата приводит в действие нагнетательное колесо. Оно начинает вращаться с большой скоростью, забирая лопастями воду во входной патрубок и прижимая её к стенкам камеры. Как только вода заполняет все рабочее пространство агрегата, давление в камере поднимается по максимуму и воду выталкивает наверх через выходной патрубок.

Важно: эксплуатировать крыльчатые агрегаты можно как для перекачивания пресной воды, так и для транспортировки соленой воды, благодаря бронзовому сплаву, из которого изготовлены рабочие узлы механизма.

Применять крыльчатые насосы ручного типа лучше всего в тех случаях, когда вода (зеркало водной глади) расположилась в скважине не ниже отметки 9 метров.

Мембранный аппарат ручного действия

Этот насос отличается от предыдущих тем, что не имеет в своем устройстве никаких трущихся друг о друга элементов. Именно поэтому ручной механизм мембранного типа можно с успехом применять для транспортировки загрязненной воды в качестве дренажной помпы.

Работает такой агрегат за счет колебаний мембраны, которая находится в рабочей камере механизма и приходит в действие в результате движения маятника. Созданный вакуум и помогает перемещать воду.

Отличительной особенностью такой помпы является наличие в конструкции шаровых клапанов специального сечения. Эти элементы производят самоочистку рабочего узла подающего воду оборудования и полностью предотвращают его поломку.

Роторный агрегат ручного типа

Устройство такой помпы уже более сложное, а поэтому помпа ручного роторного типа может запросто справляться с водой с примесями масел и просто с маслянистыми веществами.

Рабочий узел роторного агрегата — это ротор продольной формы и шиберы. Работает агрегат благодаря движению шиберов, которые скользят в специальных бороздках ротора, создавая вакуумную среду для транспортировки жидкости.

Насос глубинный

Этот тип помпы предназначен для подъема воды с большей глубины (10-30 метров). Тому способствует удлиненный поршень в устройстве насоса. Благодаря такой конструкции удается подсоединить выпускную трубу к входному патрубку агрегата.

Гидравлическая помпа ручного типа не особо широко используется в кругах российских пользователей. Механизм является мобильным и отлично справляется с перекачиванием чистой и загрязненной воды, а также маслянистых жидкостей.

Монтаж ручного оборудования для подачи воды

Установить насос на воду ручного типа своими руками достаточно просто. Главный принцип здесь — правильная сборка устройства в соответствии с инструкцией. После того как агрегат будет собран, необходимо водоприемную трубу соединить с входным парубком устройства, после чего устройство опускают в скважину. Привести технику в действие теперь можно нажатием на рычаг. Если вода появилась из выходного отверстия, значит, все проделано правильно.

Справка. Стационарный ручной насос монтируется по тому же принципу, с той лишь разницей, что после подключения и проверки работы помпы необходимо надёжно зафиксировать её у скважины.

Возможные поломки и ремонт своими руками

Основное преимущество ручного насоса любого типа — это его долговечность и беспроблемная эксплуатация. Однако все же изредка механизм оборудования может выйти из строя и перестать подавать воду. Причин тому может быть две:

Разгерметизация рабочей камеры (в случае с мембранным насосом это просто порыв мембраны);
Разбалтывание рабочих клапанов.

В первом варианте необходимо будет произвести замену испорченного элемента. Во втором случае нужно разобрать корпус и просто затянуть ослабленные клапаны до нужного предела.

Итак, становится ясно, что для дачников России ручной насос станет отличным запасным вариантом устройства для подачи воды из скважины (на случай отключения электроэнергии) или послужит стационарным оборудованием для подачи воды из абиссинского колодца.

Колонка для воды своими руками

Скважина на даче своими руками, простейший способ бурения

Содержание

Это забивная скважина или скважина-игла, которую можно пробурить самостоятельно. Подходит она для местности, в которой водоносный пласт залегает на глубине 3-12 м. Важно, чтобы поблизости (в радиусе 30 м от колодца) не оказалось отстойников, выгребных ям, септиков, свалок и других загрязняющих окружающую среду источников.

Очень важно правильно выбрать место для абессинской скважины

Для такой скважины понадобятся трубы, забивной фильтр, забурник, бабка с подбабком, хомут. Бурят скважину как во дворе, так и в подвале самого дома. Тогда можно будет пользоваться водой даже зимой. А если на выходе поставить и насос и ручную колонку, то можно обеспечить себя водой даже в моменты отсутствия электричества.

Колонка для воды своими руками

Типовая схема устройства песчаной скважины

Такая скважина бурится для добычи воды из песчаного водоносного слоя, который обычно находится на глубине до 50 м. Объема добываемой воды хватает для одного участка. Но качество воды нужно периодически проверять.

[include title=»Реклама в тексте»]

Также актуально и вышеизложенное правило о необходимости отдаленности скважины от источников загрязнения грунтовых вод. Фильтр для грубой очистки воды, расположенный в самой нижней части скважины, нужно регулярно чистить. Срок службы такой скважины – 10-15 лет.

Типовая схема устройства артезианской скважины

На местности, где присутствует известняковый пласт, возможно добывать воду из него. О наличии такого пласта можно узнать либо у соседей (есть ли в округе артезианские скважины?), либо заказав экспериментальную скважину у специалистов. Самостоятельно пробурить такую скважину не получится, потому что глубина залегания водоносного известнякового пласта – 30-200 м. Заказ соответствующих работ у специалистов – дело довольно затратное. Зато обеспечив на своем участке подобную подачу воды, вы сможете быть уверены в том, что и у ваших детей, и у внуков проблем с водой не будет. Для закачки воды из такой скважины понадобится металлический бак кессон, в который устанавливают насос и гидроаккумулятор. По подземным трубам можно провести воду в дом. Экономия средств станет возможной, если на бурение скважин на даче собрать средства с нескольких дачных участков. Тогда водопровод на даче из скважины станет не мечтой, а реальностью.

Для обеспечения водой участка нужно определиться, какие объемы воды (дебет) вас интересуют. Если это около 10 м куб. в час, то без артезианской скважины не обойтись. Если это 1-1,5 м куб. в час, то можно остановиться на абиссинском колодце и песчаной скважине. Тем более, что пробурить их можно и самостоятельно. О том, как сделать скважину на даче, и пойдет далее речь.

Место для скважины выбирают не слишком удаленное от дома – не более 3 м. Тогда и легче будет проложить водопровод. Если на участке уже были песчаные скважины, то новую нужно бурить подальше от старых.

Колонка для воды своими руками

Тренога с лебедкой для бурения скважин

Для бурения скважины своими руками понадобятся:

буровая вышка — тренога из прочных бревен или металлических труб и прикрепленная на ней лебедка для спуска-подъема бурового инструмента;
буровой инструмент (состоит из колонки для бурения, колонковой трубы, бурильн ых штанг);
бур (для разных видов грунта используют бур-долото, бур-ложку, желонку, змеевик);
лопаты.

В месте, предназначенном для скважины, вырывают яму, так называемый шурф, размер которого 1,5х1,5 м. Для предупреждения обсыпания стенок их обшивают досками или фанерой. Устанавливают буровую вышку (треногу). Можно применять готовую, а можно и смастерить самим из трех бревен диаметром до 15-20 см. В месте крепления бревен закрепляют лебедку. Колонка для бурения может состоять из трех-, четырех и более метровых штанг, скрепленных резьбой (муфтой) в одну трубу и оборудованных хомутами для спуска-подъема. Если скважина планируется неглубокая, то можно обойтись полутораметровыми штангами без использования треноги. Диаметр колонковой трубы зависит от диаметра будущего насоса. Зазор между ними должен быть не менее 5 мм. Наиболее подходят трубы с диаметром 114 — 219 мм.

Колонка для воды своими руками

Процесс вращательно-ударного бурения скважины

Бурение скважин осуществляется вращательно-ударным способом. Для того, чтобы бурить скважину, нужны усилия двоих человек, которые и будут крутить штангу. Штангу поворачивает трубным (газовым) ключом один человек, а второй ударяет молотом по самой штанге, пробивая породу. Еще более эффективный способ: двое прокручивают штангу, а двое с помощью лебедки поднимают и опускают ее в скважине, пробивая породу.

На самой штанге нужно поставить отметки. Ведь уже через 50-60 см бур нужно вытянуть и очистить от грунта. Бурение – процесс, во всем зависящий от пород ы. Поэтому при бурении скважин нужно использовать и разные виды буров. О достижении водосодержащего пласта будет свидетельствовать наличие влаги в вынимаемой из скважины породе. При достижении соответствующего уровня воды скважину очищают желонкой и промывочным насосом от песка и твердых включений.

Колонка для воды своими руками

Схема устройства кессона и подключения скважины к автономной системе водоснабжения

Для оборудования скважины понадобятся:

обсадная труба (металл, пластик);
фильтр;
насос;
страховочный трос;
гидроизолированный кабель;
труба или шланг для подъема воды;
вентиль;
кессон.

Скважина оборудуется фильтровой колонкой, состоящей из фильтра и обсадной трубы. Фильтр изготавливают из обсадной трубы, путем обмотки перфорации фильтровальной сеткой. Через обсадную трубу закачивается вода и промывается фильтр.

Насос выбирается заранее. Ведь его размеры должны соответствовать диаметру обсадной трубы. Также при выборе насоса важно учесть дебет скважины, глубину воды, нагрузку на насос, которая зависит от глубины самой скважины и удаленности ее от дома. Если глубина скважины более 9 м, то используют скважинный насос, если менее – то поверхностный самовсасывающий.

Колонка для воды своими руками

Устройство кессона — емкости, используемой для установки оборудования и для обслуживания водоносной скважины

Погружной насос опускается в скважину закрепленным на страховочном тросе или трубе. К насосу прикрепляют кабель, который должен быть водостойким, и водоподъемную трубу (или шланг). Диаметр такой трубы может быть 25, 40, 50 мм, в зависимости от дебета скважины. Труба выводится в устье скважины и герметично приваривается к оголовку кессона. Подача воды регулируется вентилем, который устанавливают на трубе. Кессон с боков засыпают землей. Добраться до скважины теперь можно только через крышку люка на поверхности земли. Из кессона по траншее воду проводят в дом.

Долгая эксплуатация скважины со временем приводит к ее засорению. Откуда мы об этом узнаем? Из крана! Поток воды уменьшается, вода выходит с воздухом, рывками, в воде присутствуют примеси, ил, песок. Если вовремя такую скважину не «полечить», то придется рыть новую. Каким образом прочищают скважины? Их несколько.

[include title=»Реклама в тексте»]

С помощью воздушного компрессора. На трубе скважины создают вакуумную пробку. К ней присоединяют компрессор и продувают им скважину под высоким давлением. Такой способ хорош для очистки от ила. Если же помимо ила присутствуют железные и известковые отложения, то продувка будет малоэффективной.

С помощью водяного компрессора. Скважину промывают под сильным давлением воды. Эффективно это только против ила и песка.

Колонка для воды своими руками

Схема прочистки скважины коротким замыканием

Революционным можно назвать метод взрыва посредством короткого замыкания. Для этого электрошнур разделяют (2), продевают в пробку (5), оголяют провода, раздвигают их и соединяют тонкой нитью из меди (2). Это приспособление вставляют в бутылочку от медикаментов (4), наполняют ее дымным порохом (3) и герметично закрывают пробкой. Это устройство опускают на дно скважины (1), прикрепив грузик. В качестве грузила можно использовать кусок свинца или стальной трубы. Далее вилку (8) от электрошнура подключают к сети 220 Вт и сразу же выключают. В скважине произойдет взрыв. Безопаснее проводить подобные эксперименты с наполовину заполненным пузырьком два раза подряд. Если вода пойдет, то можно и остановиться, если же нет, то тогда уже используйте полный пузырек.

С помощью кислоты. После того, как скважину продувают компрессором, в нее заливают кислоту. Способ очень опасный, поэтому человеку нужно максимально защитить лицо, глаза, одеть респиратор. Поскольку кислоту днем с огнем сейчас не сыщешь, люди приловчились использовать кислоту для аккумуляторов. После того, как в скважину залили кислоту, закупорьте ее на пару дней. Через время, снова вооружившись средствами защиты, заглушку снимают. Присоединив насос, прокачивают воду в течение 7 часов. После такой процедуры пить ее можно только через месяц, а если раньше – то только после дополнительной фильтрации.

Как видим, недостатков в самостоятельном очищении скважин масса. Поэтому чтобы и скважину сохранить, и максимально ее очистить, прибегают к услугам профессионалов. Иначе можно вместо пользы нанести вред и по неопытности разрушить трубы. «Скупой платит дважды», — гласит народная мудрость. Поэтому лучше один раз в 10 лет заплатить специалистам по очистке и ремонту скважин, чем потом рыть новую.

Рекомендуем похожие статьи

Скважина на даче своими руками

Колонка для воды своими руками

Вы купили участок земли с хорошим крепким домом, но там есть проблема с водоснабжением. Центральный водопровод давно вышел из строя, а воду на участок приходится завозить. Как решить вопрос с регулярным водоснабжением и возможно ли вообще что-нибудь сделать? Решить проблему поможет обустройство на даче скважины своими руками для питьевой воды. Из статьи вы узнаете, какие работы необходимо провести, чтобы обеспечить дачный участок хорошей питьевой водой.

Определение места бурения;
Виды скважин на даче;
Бурильные работы;
Обустройство скважины своими руками;
Советы специалистов.

Определение места бурения скважины

В первую очередь стоит познакомиться с соседями и узнать, как они решили вопрос водоснабжения. Если у них уже есть скважины на участках, посмотрите их расположение. Возможно, что соседи пользуются привозной водой. В этом случае вам понадобится исследование пластов почвы на участке. Результаты исследований обычно вкладывают в проект строительства. Из документов вы узнаете уровень залегания водоносного пласта и линию протока поверхностных грунтовых вод.

Следующим шагом будет определение места бурения скважины на даче. Самый простой и часто используемый в народе метод поиска воды — рамочный метод или метод прута. Человек держит в вытянутых вперед руках две изогнутых металлических проволоки. Стараясь не менять расположение рук, передвигается по участку. В месте, где ближе всего к поверхности протекает подземный ключ, проволоки начнут крутиться и перекрещиваться. Определив место бурения, необходимо выбрать подходящий для вас вид скважин под воду.

Правильный выбор места, глубины и материалов скважины на даче является гарантом получения чистой питьевой воды в достаточном количестве.

Виды скважин

От глубины залегания водоносного слоя зависит выбор вида скважины, объем бурильных работ и технология бурения.

Колонка для воды своими руками

1 — водонепроницаемые грунты, 2 — забор воды с верховодки, 3 — верховодка, 4 — колодец на верхний водоносный слой, 5 — водонепроницаемые грунты, 6 — первый водоносный горизонт, 7 — артезианские воды, 8 — артезианская скважина, 9 — песчаная скважина.

Абиссинский колодец обустраивают, если водоносный слой находится на глубине от 3 до 12 метров. Выкопать его могут вручную два человека. В народе этот вид скважины называют иглой. Небольшая глубина забора воды требует особенно тщательного определения места бурения.

Расположение скважины-иглы должно быть максимально удалено от выгребной ямы, септика, канализационных труб.

Одним из вариантов устройства скважины может быть ее бурение прямо в подвале под домом. В этом случае набрать воду будет легко и просто даже в самые сильные морозы. Владельцы дач устанавливают на колодец насос и ручную колонку.

Колонка для воды своими руками

Песчаная скважина используется при залегании водоносного пласта не более чем на 50 метров. Обустройство такой скважины на даче придется выполнять с помощью специального оборудования. Само название скважины говорит о том, что воду добывают из песчаного водоносного слоя. Качество добываемой воды может быть разным. Необходимо сделать анализ в санэпидстанции, чтобы определить пригодность воды для питья. После окончания бурения в скважину опускают насос с фильтром. Его придется периодически доставать для чистки.

Колонка для воды своими руками

Артезианская скважина самая глубокая. Самостоятельно пробурить ее невозможно, поэтому нанимается бригаду специалистов с мощной буровой установкой. Пласт, несущий воду, залегает на глубине более 50 м. Наибольшая глубина скважины равна 200 м. Если у соседей нет скважины такого вида, сделайте заказ на бурение экспериментальной скважины для определения глубины водоносного пласта. В целях экономии средств стоит договориться с соседями, чтобы пробурить одну скважину на несколько домов. Воды хватит всем.

Что лучше колодец или скважина на даче и какой из представленных видов подходит вам следует определить самостоятельно. Если вы не планируете потребление воды в больших объемах и на участке подходящий грунт, остановите выбор на колодце, скважине-игле или песчаной. Большой потребление воды может обеспечить лишь артезианская скважина.

Бурение скважины на даче

Специалисты применяют специальные бурильные установки, а для бурения скважины своими руками необходимо подготовить лебедку, бур и крепкую надежную треногу. В качестве инструмента бурения выбирают прочный ледобур.

Для обустройства приобрести:

несколько видов труб, отличающихся по диаметру;
вентили;
мощный глубинный насос;
хорошего качества фильтр;
кессон.

Колонка для воды своими руками

Этап №1. В месте бурения выкопать яму со сторонами равными 1,5 м и глубиной до 1 м. Обшить внутри фанерой или досками.
Этап №2. Установить над шурфом треногу и закрепить лебедку. С помощью конструкции, состоящей из соединенных в одну трубу штанг, поднимают и опускают бур. Фиксируют штанги хомутом.

Диаметр скважины зависит используемого насосного оборудования. Основное требование — свободное передвижение насоса в трубе. Размер насоса должен быть на 5 мм. меньше внутреннего диаметра трубы.

Самостоятельно бурить скважину на даче лучше ударным способом. Желательно это делать вдвоем. Один крутит штангу, используя газовый ключом, а напарник сверху бьет по ней долотом. Вынимать и чистить бур желательно через каждые полметра. Во время прохождения пластов грунта бур можно менять, чтобы облегчить труд и ускорить процесс. Глинистые почвы легче проходить спиральным буром. Твердый грунт с содержанием гравия разрыхляют долотом. Для песчаного слоя используют бур ложку. С помощью желонки поднимают грунт.

Этап №3. Первым признаком приближения к водоносному слою является появление влажной породы. Работы продолжить пока бур не дойдет до водоупорного слоя.

Обустройство скважины на даче

Колонка для воды своими руками

Достигнув необходимой уровня, приступить к обустройству скважины для воды на даче. Фильтр хорошего качества можно изготовить своими руками. Для этого нужна обсадная труба, перфорация и фильтрационная сетка. Собрать фильтровую колонку из трубы, фильтра и отстойника т опустить ее в скважину.

Колонка для воды своими руками

Теперь следует приготовить смесь из крупнозернистого песка и мелкофракционного щебня. Засыпать смесью пространство между трубой и стенкой скважины. Одновременно закачивать внутрь воду, чтобы промыть фильтр.

Колонка для воды своими руками

Раскачку скважины делать с помощью шнекового центробежного насоса. Воду откачивать, пока она не пойдет на поверхность чистая, прозрачная. Насос привязать к страховочному тросу и опустить в трубу. Теперь можно соединить скважину на даче с водопроводом в доме.

Колонка для воды своими руками

Модель и мощность насоса для скважины зависит от размера обсадной трубы, глубины скважины и ее удаленности от дома. Поверхностный насос используют для неглубоких скважин. Для всех остальных нужна скважинная погружная модель.

Советы специалистов

Узнать уровень грунтовых вод своего участка.
Для бурения мелкой скважины глубиной до 5 м использовать садовый бур.
Механической буровое устройство лучше арендовать.
Труба-водовод должна не доходить до дна скважины максимум на 0,5 м.
Оборудовать вентиляционные отверстия на трубе, ведущей в скважину.
После запуска скважины воду отдать на экспертизу.

Теперь вы знаете, как пробурить скважину на даче самостоятельно и сделать ее раскачку. Обеспечить свою семью питьевой водой на даче под силу каждому мужчине. Главное — не бояться и заручиться поддержкой родных и друзей. Без них решить проблему с водоснабжением очень трудно. А как вы решили проблему с водой на дачном участке? Нам интересно узнать о вашем опыте. Оставляйте комментарии к статье.

Как бурят скважину (видео)

Обустройство скважины на воду (видео)

Водоразборная колонка возле дома

Колонка для воды своими руками

Водоразборная колонка особенно нужна для использования в населенных пунктах, где наблюдается недостаток воды, поступающей от централизованного водоснабжения.

Сказать, что устройство работает идеально, нельзя, но свои функции отлично выполняет, во всяком случае, в теплое время года.

Конструкция водонапорной колонки проста. Она устанавливается в колодце или на грунт и состоит из:

клапана;
эжектора;
трубы для подъема воды;
колонны;
рычага, монтируемого к колонне (эти два элемента находятся на поверхности).

Недостатки водоразборных колонок

Несмотря на очевидную необходимость использования при плохой подаче воды это оборудование имеет и недостатки:

в водопроводной сети должно быть достаточно высокое давление, иначе производительность колонки заметно снижается, в частности, при черпании воды с централизованной сети;
замерзание воды зимой, особенно при низком давлении;
нередко в устройство попадает грунтовая и дождевая вода, если соответствующий клапан, призванный ограничивать попадание сторонней жидкости, поврежден или сдвинут (в ряде случаев пользователи воды, устраивающие водопровод своими руками. даже не знают об этом, но вода в быту уже поступает с примесями).

Основные функции, возложенные на колонку: забор и подача воды. Поэтому оборудование для установки колонки лучше выбирать качественным, к тому же, это позволит увеличить шансы сохранения прокладки в целостности для забора исключительно очищенной воды с водопровода.

Используются водоразборные колонки не только в населенных пунктах, но и на строительных участках, в пригородных промышленных учреждениях.

Основные требования к водоразборной колонке

Колонка для воды своими руками

Для того, чтобы установка водоразборной колонки была правильной, а устройство работало долго, нужно соблюсти такие требования:

установку лучше осуществлять вблизи перекрестка или возле тротуара (однако все зависит от местоположения колодца. Если монтаж происходит в колодец, место определено, если нет – рекомендуется выполнить как можно ближе к тротуару);
монтаж водоразборной колонки нужно осуществлять из расчета, что радиус обслуживания устройства не должен быть больше тысячи метров;
чтобы с отводом стоков не было проблем, установку лучше производить на возвышенности (но и не на значительной высоте). Главное, чтобы поддерживался естественный дренаж;
на тупиковой линии не рекомендуется производить монтаж, если он осуществляется в грунт.

В целом, водоразборные колонки используются при широких диапазонах температур: от -40 градусов до +40 градусов.

Установка водоразборной колонки своими руками

Колонка для воды своими руками

Монтаж колонки нужно проводить в такой последовательности, о чем гласит форум о водопроводе и канализации :

соединяем трубу с резьбой и фланец (можно брать как приварной, так и плоский);
берется колонка, в которую аккуратно вкручивается труба с резьбой;
следим, чтобы фланец не превышал размер самой тонкой трубы, которая соединяется с ним;
устанавливаем бетонные подушки, которые будут являться основой для водоразборной колонки. Достаточно, чтобы их размер немного превышал габариты будущей установки. Рекомендуется заранее позаботиться об обеспечении установки подушками из бетона;
устанавливаем канализационный люк, при этом обеспечиваем высокий уровень устойчивости и быстрый доступ к устройству;
промываем колонку с помощью специально подготовленного раствора из хлорной извести (не забываем при этом учитывать пропорции, указанные на упаковке).

Мы рассмотрели вариант монтажа водоразборной колонки в колодец. Устройство можно оборудовать дополнительными функциональными элементами, позволяющими расширить возможности управления и замера показателей.

Также с целью защиты от промерзания колонку в зимний период можно утеплять любыми теплоизоляционными материалами, покрывая ими стенки колодца.

Такой зимний водопровод будет более надежным и стабильным. В случае с монтажом в грунт этого делать не рекомендуется, поскольку разобрать летом отопительный материал не удастся.

Монтаж лучше осуществлять на глубине не меньше 75 сантиметров и не больше 4 метров. От чего зависит глубина монтажа?

От того, где установлены трубы. Чем больше глубина установки, тем больше шансов, что устройство не замерзнет в зимний период.

Длина трубы, соединяющей верхнюю и подземную части, может быть разной – она зависит от расположения устройства и, соответственно, глубины залегания труб.

Кроме бетонной подушки также рекомендуется создавать песчаную, которая на расстоянии около 10-20 сантиметров будет облегать подземную часть устройства, не контактирующую с воздухом.

Это позволит установке плотно фиксироваться, не вымываться с талыми и дождевыми водами.

Схемы монтажа колонки в колодце и в грунте практически идентичны, но в случае с монтажом в колодец необходимо создать две бетонные подушки, тогда как для грунтовой колонки подойдет одна.
