Установка откатных ворот на винтовых сваях: технология и ограничения

Откатные (сдвижные) ворота — один из самых популярных видов въездных конструкций в частных домовладениях и на промышленных объектах России. Их главное преимущество — экономия пространства и возможность автоматизации. Однако классический способ монтажа с бетонированием фундамента под направляющую балку подходит далеко не всегда: высокий уровень грунтовых вод, вечная мерзлота, болотистая местность или просто желание сократить сроки и стоимость работ заставляют искать альтернативу. Одним из современных решений стала установка откатных ворот на винтовые сваи.

Почему выбирают винтовые сваи

Винтовые сваи представляют собой стальные трубы диаметром от 76 до 133 мм с приваренной лопастью на конце и антикоррозионным покрытием. При завинчивании они уплотняют грунт и передают нагрузку на плотные слои, расположенные ниже уровня промерзания. По данным производителей, одна свая диаметром 108 мм с толщиной стенки 4 мм и лопастью 300 мм способна нести вертикальную нагрузку до 5–7 тонн в зависимости от типа грунта. Это делает их полноценной заменой ленточному или столбчатому бетонному фундаменту для ворот весом до 1000–1200 кг.

Монтаж занимает 1–2 дня вместо 21–28 дней, необходимых для набора прочности бетона. Отсутствие «мокрых» процессов позволяет вести работы круглый год, включая зимний период при температуре до −25 °C.

Технология установки откатных ворот на винтовые сваи

Процесс начинается с разметки и расчёта нагрузок. Для стандартных откатных ворот шириной проезда 4 м и высотой 2 м с массой полотна 400–600 кг обычно используют схему из 6–8 винтовых свай.

1. Установка опорных свай под столбы ворот По обе стороны проезда устанавливают по две сваи диаметром 89–108 мм на расстоянии 100–150 мм друг от друга. Глубина завинчивания — минимум на 300–500 мм ниже глубины промерзания (в Центральном регионе — 1800–2200 мм). После монтажа оголовки свай обрезают по уровню и заливают бетоном М300 для жёсткого соединения со стальными стойками 100×100 или 120×120 мм. Именно на эти стойки крепятся уловители и нащельники.

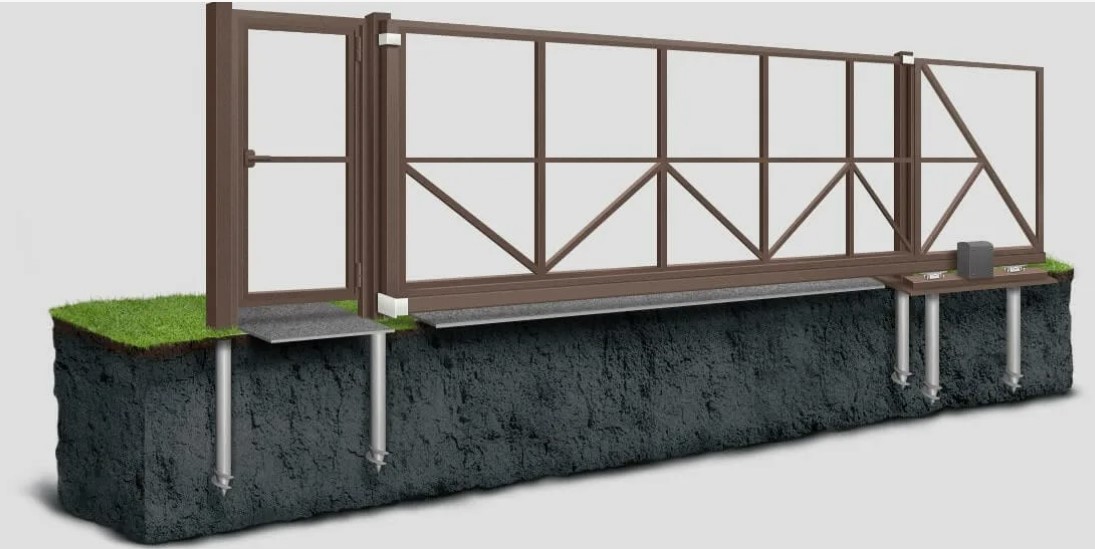

2. Монтаж направляющей балки на сваях Вместо традиционного бетонного фундамента вдоль линии отката полотна монтируют 4–6 винтовых свай диаметром 76–89 мм с шагом 1500–2000 мм. На оголовки приваривают швеллер № 14–20 или двутавровую балку № 16, которая служит опорой для фундамента автоматики и направляющей рельсы. Высота швеллера над уровнем земли — 70–100 мм, чтобы исключить задевание полотна за снег и наледь. Точность горизонтальности проверяется лазерным нивелиром: допустимое отклонение — не более 2 мм на 6 метров длины.
3. Установка роликовых опор и автоматики Роликовые тележки крепятся непосредственно к швеллеру через регулировочные пластины толщиной 10–12 мм. Это позволяет компенсировать возможные просадки отдельных свай в первый год эксплуатации (до 10–15 мм). Привод линейного типа (например, Came BX-78, Nice RD400) монтируется на отдельную площадку, приваренную к швеллеру.

Основные ограничения и риски

Несмотря на очевидные преимущества, технология имеет ряд серьёзных ограничений, которые обязательно нужно учитывать.

Во-первых, винтовые сваи плохо работают в крупнообломочных и скальных грунтах: лопасть может не войти или свая пойдёт с большим перекосом. Во-вторых, в сильно пучинистых глинах возможно выдавливание свай зимой, если они завинчены выше глубины промерзания или плохо зафиксированы от вращения. В-третьих, при массе полотна более 800–1000 кг и длине консоли более 1,5 ширины проезда (то есть более 6 м при проезде 4 м) возникают значительные опрокидывающие моменты, которые могут привести к наклону крайних свай.

Особое внимание требуется к антикоррозионной защите. Даже при заводском горячем цинковании срок службы свай в агрессивных грунтах (pH < 5) составляет 40–50 лет, тогда как в нейтральных — более 100 лет. Обязательно проводят электрохимические измерения потенциала после монтажа.

Когда технология оправдана, а когда лучше отказаться

Установка откатных ворот на винтовых сваях идеально подходит для следующих случаев:

• участки с высоким уровнем грунтовых вод (менее 1,5 м от поверхности);
• торфяники и болотистые почвы средней полосы и Северо-Запада;
• необходимость открыть проезд через 2–3 дня после начала работ;
• вечномёрзлые грунты в районах Крайнего Севера (сваи завинчивают на 5–10 м).

Отказаться от технологии стоит, если:

• полотно ворот тяжелее 1200 кг или проезд шире 6 м;
• грунты скальные или с включениями валунов более 30 % объёма;
• участок находится в сейсмически активной зоне выше 7 баллов (винтовые сваи плохо работают на горизонтальные нагрузки).

Заключение

Установка откатных ворот на винтовых сваях — это проверенное, быстрое и относительно недорогое решение, которое за последние 7–10 лет получило широкое распространение в России. При правильном инженерном расчёте, качественных материалах и соблюдении технологии такие ворота служат 20–30 лет без потери геометрии и функциональности. Главное — не экономить на геологических изысканиях и привлечь специалистов, имеющих опыт именно откатных конструкций, а не только домостроения на сваях. Только в этом случае можно гарантировать, что ворота будут открываться плавно даже после десятка суровых русских зим.

Вопрос-ответ

1. Можно ли ставить откатные ворота на винтовые сваи, если у меня обычный суглинок средней плотности? Да, в большинстве случаев можно и даже рекомендуется. Суглинки средней плотности — один из самых благоприятных грунтов для винтовых свай. Несущая способность сваи Ø108 мм в таком грунте обычно составляет 5–7 тонн, что с запасом перекрывает нагрузки от ворот шириной 4–5 м и весом полотна до 600–700 кг. Главное — завинчивать сваи ниже глубины промерзания (в Московской области — минимум 1,8–2,0 м) и заливать внутреннюю полость бетоном после монтажа. При соблюдении этих условий просадки и перекосы практически исключены даже через 15–20 лет эксплуатации.
2. А если у меня высокий уровень грунтовых вод — 50–70 см от поверхности? Это как раз классический случай, когда винтовые сваи выигрывают у бетона с огромным отрывом. Бетонный фундамент в таких условиях требует дорогостоящего водопонижения, дренажа и гидроизоляции, а винтовые сваи просто завинчиваются сквозь водоносный слой до плотного материкового грунта. Практика показывает, что даже при УГВ 30–40 см ворота стоят десятилетиями без подвижек. Единственное дополнительное требование — качественное горячее цинкование свай (толщина цинка не менее 120–150 мкм).
3. Правда ли, что зимой такие ворота может «вытолкнуть» из земли? Такое возможно только при грубых нарушениях технологии: сваи завинчены выше глубины промерзания или не зафиксированы от вращения. Если лопасти находятся ниже зоны сезонного промерзания, силы пучения на них практически не действуют — они передаются только на гладкий ствол сваи, а тангенциальные силы пучения крайне малы. За 10 лет наблюдений за сотнями объектов в Подмосковье и Ленинградской области выдавливание свай под откатными воротами зафиксировано лишь в 2–3 случаях, и все они были связаны с установкой «на глаз» без проекта.
4. Сколько свай нужно под ворота проездом 4 метра и полотном 6 метров? Для ворот 4+2 м (проезд 4 м, консоль 2 м) и массой полотна до 500 кг обычно используют 6–7 свай: две пары под столбы (по 2 шт.) и 3–4 сваи под направляющую балку с шагом 1,8–2,0 м. Если масса полотна превышает 700 кг или консоль более 1,5 ширины проезда, количество свай увеличивают до 8–9 и используют диаметр 108–133 мм.
5. Можно ли ставить тяжёлые кованые ворота весом 900–1000 кг? Можно, но с оговорками. При весе полотна 900+ кг и длине консоли более 6 м опрокидывающий момент становится значительным. В этом случае применяют сваи Ø133 мм с лопастью 350–400 мм и обязательно ставят дополнительную контропору — третью пару свай в зоне максимального вылета консоли. Многие компании вообще отказываются от массы более 800 кг без бетонного ростверка.
6. Обязательно ли заливать сваи бетоном внутри? На 100 % обязательно для откатных ворот. Бетон М300–М400 создаёт жёсткий сердечник, препятствует коррозии изнутри и главное — гасит вибрации при движении полотна. Пустотелые сваи под динамическими нагрузками со временем «разбивают» грунт вокруг себя и начинают люфтить.
7. Какой швеллер лучше использовать под направляющую? Оптимально — швеллер № 16–20 горячей прокатки. Холодногнутый швеллер при той же высоте имеет меньшую жёсткость и может «играть» под нагрузкой. Толщина полки должна быть не менее 8–10 мм. Некоторые монтажники используют двутавр № 16–18 — он ещё жёстче на изгиб.
8. А если снег будет засыпать швеллер? Швеллер поднимают над уровнем земли на 70–100 мм (иногда до 150 мм в снежных регионах). Нижняя кромка полотна ворот должна быть на 100–120 мм от земли. В сильные снегопады достаточно просто расчищать колею лопатой — направляющая остаётся чистой.
9. Можно ли ставить автоматику сразу после монтажа свай? Да, это одно из главных преимуществ технологии. В отличие от бетона, который должен набирать прочность 28 дней, на винтовые сваи автоматику можно монтировать через 1–2 дня после завинчивания и обварки швеллера.
10. Что делать, если одна свая просела на 10–15 мм через год? Это нормальное явление в первый год — происходит окончательное уплотнение грунта. Роликовые опоры крепятся через регулировочные пластины 10–16 мм, которые позволяют поднять или опустить тележку без переделки всего фундамента. Подкручивание занимает 20–30 минут.
11. Подходят ли винтовые сваи для скальных грунтов? Обычно нет. Если валуны или скальный выход занимают более 20–30 % объёма, сваи либо не завинчиваются, либо идут с большим перекосом. В таких случаях делают приямки или переходят на буронабивные сваи с обсадной трубой.
12. Какой срок службы у таких ворот? При качественном цинковании и правильном монтаже — 25–35 лет до капитального ремонта. Металлокаркас ворот и автоматика обычно требуют замены раньше, чем сваи.
13. Можно ли самому завинтить сваи или обязательно спецтехника? Для ворот достаточно ручного или малогабаритного сваекрута. Три человека с рычагами и гидравлическим домкратом спокойно завинчивают сваи Ø89–108 мм на глубину 2–2,5 м за световой день.
14. Сколько стоит установка «под ключ» в 2025 году в Подмосковье? Ориентировочно 280–420 тысяч рублей за ворота 4+2 м с заполнением профлист/штакетник, автоматикой среднего уровня и сваями (без стоимости полотна и автоматики — только фундамент и монтаж). Это примерно на 35–45 % дешевле классического бетонного фундамента.
15. Нужен ли проект и геология? Для ворот до 600–700 кг и нормальных грунтов многие обходятся без проекта. Но если масса больше 800 кг, УГВ высоко или грунты сложные — геология и расчёт обязательны. Экономия на этом этапе часто приводит к переделкам.
16. Могут ли ворота «гулять» при сильном ветре? При правильном расчёте — нет. Боковая ветровая нагрузка на полотно 2×4 м может достигать 600–800 кг, но она воспринимается столбами и уловителями. Главное — жёстко связать столбы со сваями и не экономить на сечении металла.
17. А если я хочу проезд 6 метров? Технически возможно, но крайне нежелательно на чистых винтовых сваях. Длина консоли получится 9+ метров, опрокидывающий момент огромный. В 95 % случаев для проезда 5,5–7 м делают либо бетонный фундамент, либо комбинированную схему (сваи + ростверк).
18. Можно ли потом перенести такие ворота на новое место? Да, это ещё одно преимущество. Сваи выкручиваются (если не залиты бетоном полностью), швеллер отрезается, всё перевозится и монтируется заново за 2–3 дня.
19. Как часто нужно обслуживать такие ворота? Стандартное обслуживание автоматики раз в год + проверка уровня швеллера раз в 2–3 года. Если появились перекосы 5–7 мм — регулировка роликов. Больше ничего особенного.
20. Стоит ли вообще связываться с винтовыми сваями или лучше старый добрый бетон? Если у вас нет проблем с грунтами и временем — бетон чуть надёжнее на очень тяжёлых воротах. Во всех остальных случаях (90 % частных объектов) винтовые сваи дают выигрыш по цене, срокам и удобству монтажа при сопоставимой долговечности. За последние 7–8 лет технология полностью отработана и перестала быть «экспериментом».
