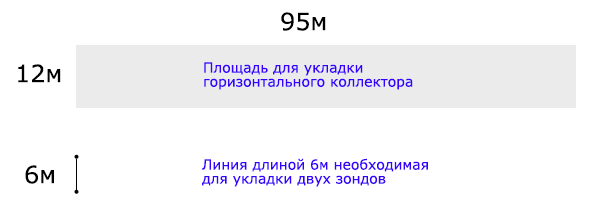

Вертикальный грунтовый коллектор сколько дает мощности

При использовании вертикальных скважин глубиной от 20 до 100м в них погружаются U-образные металлопластиковые или пластиковые (при диаметрах выше 32 мм) трубы. Как правило, в одну скважину вставляется две петли, после чего она заливается цементным раствором. В среднем удельный теплосъем такого зонда можно принять равным 50 Вт/м. Можно также ориентироваться на следующие данные по теплосъему:

сухие осадочные породы – 20 Вт/м;

каменистая почва и насыщенные водой осадочные породы – 50 Вт/м;

каменные породы с высокой теплопроводностью – 70 Вт/м;

подземные воды – 80 Вт/м.

Температура грунта на глубине более 15 м постоянна и составляет примерно +10 0 С. Расстояние между скважинами должно быть больше 5м. При наличии подземных течений, скважины должны располагаться на линии, перпендикулярной потоку. Подбор диаметров труб проводится исходя из потерь давления для требуемого расхода теплоносителя. Расчет расхода жидкости может проводиться для t = 5 0 С.

Пример расчета. Исходные данные – те же, что в приведенном выше расчете горизонтального коллектора. При удельном теплосъеме зонда 50 Вт/м и требуемой мощности 11,35 кВт длина зонда L должна составить 225 м. Для устройства коллектора необходимо пробурить три скважины глубиной по 75 м. В каждой из них размещаем по две петли из металлопластиковой трубы типоразмера 25 (РЕ25х2.0); всего – 6 контуров по 150 м.

Общий расход теплоносителя при.t = 5 0 С составит 2,1 м 3 /ч; расход через один контур – 0,35 м 3 /ч. Контуры будут иметь следующие гидравлические характеристики: потери давления в трубе – 96 Па/м (теплоноситель – 25% раствора гликоля); сопротивление контура – 14,4 кПа; скорость потока – 0,3 м/с.

«Использование низкопотенциальной тепловой энергии земли в теплонасосных системах»

Рациональное использование топливно-энергетических ресурсов представляет сегодня собой одну из глобальных мировых проблем, успешное решение которой, по-видимому, будет иметь определяющее значение не только для дальнейшего развития мирового сообщества, но и для сохранения среды его обитания. Одним из перспективных путей решения этой проблемы является применение новых энергосберегающих технологий , использующих нетрадиционные возобновляемые источники энергии (НВИЭ) Истощение запасов традиционного ископаемого топлива и экологические последствия его сжигания обусловили в последние десятилетия значительное повышение интереса к этим технологиям практически во всех развитых странах мира.

Преимущества технологий теплоснабжения, использующих в сравнении с их традиционными аналогами, связаны не только со значительными сокращениями затрат энергии в системах жизнеобеспечения зданий и сооружений, но и с их экологической чистотой, а также новыми возможностями в области повышения степени автономности систем жизнеобеспечения . По всей видимости, в недалеком будущем именно эти качества будут иметь определяющее значение в формировании конкурентной ситуации на рынке теплогенерирующего оборудования.

Анализ возможных областей применения в экономике России технологий энергосбережения, использующих нетрадиционные источники энергии , показывает, что в России наиболее перспективной областью их внедрения являются системы жизнеобеспечения зданий. При этом весьма эффективным направлением внедрения рассматриваемых технологий в практику отечественного строительства представляется широкое применение теплонасосных систем теплоснабжения (ТСТ) , использующих в качестве повсеместно доступного источника тепла низкого потенциала грунт поверхностных слоев Земли.

При использовании тепла Земли можно выделить два вида тепловой энергии – высокопотенциальную и низкопотенциальную. Источником высокопотенциальной тепловой энергии являются гидротермальные ресурсы – термальные воды, нагретые в результате геологических процессов до высокой температуры, что позволяет их использовать для теплоснабжения зданий. Однако использование высокопотенциального тепла Земли ограничено районами с определенными геологическими параметрами. В России это, например, Камчатка, район Кавказских минеральных вод; в Европе источники высокопотенциального тепла есть в Венгрии, Исландии и Франции.

В отличие от «прямого» использования высокопотенциального тепла (гидротермальные ресурсы), использование низкопотенциального тепла Земли посредством тепловых насосов возможно практически повсеместно. В настоящее время это одно из наиболее динамично развивающихся направлений использования нетрадиционных возобновляемых источников энергии .

Низкопотенциальное тепло Земли может использоваться в различных типах зданий и сооружений многими способами: для отопления, горячего водоснабжения, кондиционирования (охлаждения) воздуха, обогрева дорожек в зимнее время года, для предотвращения обледенения, подогрева полей на открытых стадионах и т. п. В англоязычной технической литературе такие системы обозначаются как «GHP» – «geothermal heat pumps», геотермальные тепловые насосы .

Климатические характеристики стран Центральной и Северной Европы, которые вместе с США и Канадой являются главными районами использования низкопотенциального тепла Земли, определяют главным образом потребность в отоплении; охлаждение воздуха даже в летний период требуется относительно редко. Поэтому, в отличие от США, тепловые насосы в европейских странах работают в основном в режиме отопления. В США тепловые насосы чаще используются в системах воздушного отопления, совмещенного с вентиляцией, что позволяет как подогревать, так и охлаждать наружный воздух. В европейских странах тепловые насосы обычно применяются в системах водяного отопления. Поскольку эффективность тепловых насосов увеличивается при уменьшении разности температур испарителя и конденсатора, часто для отопления зданий используются системы напольного отопления, в которых циркулирует теплоноситель относительно низкой температуры (35–40 оC).

Большинство тепловых насосов в Европе, предназначенных для использования низкопотенциального тепла Земли, оборудовано компрессорами с электрическим приводом.

За последние десять лет количество систем, использующих для тепло- и холодоснабжения зданий низкопотенциальное тепло Земли посредством тепловых насосов , значительно увеличилось. Наибольшее число таких систем используется в США. Большое число таких систем функционируют в Канаде и странах центральной и Северной Европы: Австрии, Германии, Швеции и Швейцарии. Швейцария лидирует по величине использования низкопотенциальной тепловой энергии Земли на душу населения. В России за последние десять лет по технологии и при участии ОАО «ИНСОЛАР-ИНВЕСТ», специализирующегося в этой области, построены лишь единичные объекты, наиболее интересные из которых представлены в .

В Москве в микрорайоне Никулино-2 фактически впервые была построена теплонасосная система горячего водоснабжения многоэтажного жилого дома . Этот проект был реализован в 1998–2002 годах Министерством обороны РФ совместно с Правительством Москвы, Минпромнауки России, Ассоциацией НП «АВОК» и в рамках «Долгосрочной программы энергосбережения в г. Москве» .

В качестве низкопотенциального источника тепловой энергии для испарителей тепловых насосов используется тепло грунта поверхностных слоев Земли , а также тепло удаляемого вентиляционного воздуха. Установка для подготовки горячего водоснабжения расположена в подвале здания. Она включает в себя следующие основные элементы:

• парокомпрессионные теплонасосные установки (ТНУ);
• баки-аккумуляторы горячей воды;
• системы сбора низкопотенциальной тепловой энергии грунта и низкопотенциального тепла удаляемого вентиляционного воздуха;
• циркуляционные насосы, контрольно-измерительную аппаратуру

Основным теплообменным элементом системы сбора низкопотенциального тепла грунта являются вертикальные грунтовые теплообменники коаксиального типа, расположенные снаружи по периметру здания. Эти теплообменники представляют собой 8 скважин глубиной от 32 до 35 м каждая, устроенных вблизи дома. Поскольку режим работы тепловых насосов, использующих тепло земли и тепло удаляемого воздуха, постоянный, а потребление горячей воды переменное, система горячего водоснабжения оборудована баками-аккумуляторами.

Данные, оценивающие мировой уровень использования низкопотенциальной тепловой энергии Земли посредством тепловых насосов, приведены в таблице.

Таблица 1. Мировой уровень использования низкопотенциальной тепловой энергии Земли посредством тепловых насосов

Грунт как источник низкопотенциальной тепловой энергии

В качестве источника низкопотенциальной тепловой энергии могут использоваться подземные воды с относительно низкой температурой либо грунт поверхностных (глубиной до 400 м) слоев Земли . Теплосодержание грунтового массива в общем случае выше. Тепловой режим грунта поверхностных слоев Земли формируется под действием двух основных факторов – падающей на поверхность солнечной радиации и потоком радиогенного тепла из земных недр . Сезонные и суточные изменения интенсивности солнечной радиации и температуры наружного воздуха вызывают колебания температуры верхних слоев грунта. Глубина проникновения суточных колебаний температуры наружного воздуха и интенсивности падающей солнечной радиации в зависимости от конкретных почвенно-климатических условий колеблется в пределах от нескольких десятков сантиметров до полутора метров. Глубина проникновения сезонных колебаний температуры наружного воздуха и интенсивности падающей солнечной радиации не превышает, как правило, 15–20 м.

Температурный режим слоев грунта, расположенных ниже этой глубины («нейтральной зоны»), формируется под воздействием тепловой энергии, поступающей из недр Земли и практически не зависит от сезонных, а тем более суточных изменений параметров наружного климата (рис. 1).

Рис. 1. График изменения температуры грунта в зависимости от глубины

С увеличением глубины температура грунта возрастает в соответствии с геотермическим градиентом (примерно 3 градуса С на каждые 100 м). Величина потока радиогенного тепла, поступающего из земных недр, для разных местностей различается. Для Центральной Европы эта величина составляет 0,05–0,12 Вт/м2 .

В эксплуатационный период массив грунта, находящийся в пределах зоны теплового влияния регистра труб грунтового теплообменника системы сбора низкопотенциального тепла грунта (системы теплосбора), вследствие сезонного изменения параметров наружного климата, а также под воздействием эксплуатационных нагрузок на систему теплосбора, как правило, подвергается многократному замораживанию и оттаиванию. При этом, естественно, происходит изменение агрегатного состояния влаги, заключенной в порах грунта и находящейся в общем случае как в жидкой, так и в твердой и газообразной фазах одновременно. Иначе говоря, грунтовый массив системы теплосбора, независимо от того, в каком состоянии он находится (в мерзлом или талом), представляет собой сложную трехфазную полидисперсную гетерогенную систему, скелет которой образован огромным количеством твердых частиц разнообразной формы и величины и может быть как жестким, так и подвижным, в зависимости от того, прочно ли связаны между собой частицы или же они отделены друг от друга веществом в подвижной фазе. Промежутки между твердыми частицами могут быть заполнены минерализованной влагой, газом, паром и льдом или тем и другим одновременно. Моделирование процессов тепломассопереноса, формирующих тепловой режим такой многокомпонентной системы, представляет собой чрезвычайно сложную задачу, поскольку требует учета и математического описания разнообразных механизмов их осуществления: теплопроводности в отдельной частице, теплопередачи от одной частицы к другой при их контакте, молекулярной теплопроводности в среде, заполняющей промежутки между частицами, конвекции пара и влаги, содержащихся в поровом пространстве, и многих других.

Особо следует остановиться на влиянии влажности грунтового массива и миграции влаги в его поровом пространстве на тепловые процессы, определяющие характеристики грунта как источника низкопотенциальной тепловой энергии.

В капилярно-пористых системах, каковой является грунтовый массив системы теплосбора, наличие влаги в поровом пространстве оказывает заметное влияние на процесс распространения тепла. Корректный учет этого влияния на сегодняшний день сопряжен со значительными трудностями, которые прежде всего связаны с отсутствием четких представлений о характере распределения твердой, жидкой и газообразной фаз влаги в той или иной структуре системы. До сих пор не выяснены природа сил связи влаги с частицами скелета, зависимость форм связи влаги с материалом на различных стадиях увлажнения, механизм перемещения влаги в поровом пространстве.

При наличии в толще грунтового массива температурного градиента молекулы пара перемещаются к местам, имеющим пониженный температурный потенциал, но в то же время под действием гравитационных сил возникает противоположно направленный поток влаги в жидкой фазе. Кроме этого, на температурный режим верхних слоев грунта оказывает влияние влага атмосферных осадков, а также грунтовые воды.

Основные факторы, под воздействием которых формируются температурный режим грунтового массива систем сбора низкопотенциального тепла грунта, приведены на рис. 2.

Рис. 2. Факторы, под воздействием которых формируются температурный режим грунта

Виды систем использования низкопотенциальной тепловой энергии Земли

Грунтовые теплообменники связывают теплонасосное оборудование с грунтовым массивом. Кроме «извлечения» тепла Земли, грунтовые теплообменники могут использоваться и для накопления тепла (или холода) в грунтовом массиве.

В общем случае можно выделить два вида систем использования низкопотенциальной тепловой энергии Земли :

• открытые системы: в качестве источника низкопотенциальной тепловой энергии используются грунтовые воды, подводимые непосредственно к тепловым насосам;
• замкнутые системы: теплообменники расположены в грунтовом массиве; при циркуляции по ним теплоносителя с пониженной относительно грунта температурой происходит «отбор» тепловой энергии от грунта и перенос ее к испарителю теплового насоса (или, при использовании теплоносителя с повышенной относительно грунта температурой, его охлаждение).

Основная часть открытых систем – скважины, позволяющие извлекать грунтовые воды из водоносных слоев грунта и возвращать воду обратно в те же водоносные слои. Обычно для этого устраиваются парные скважины. Схема такой системы приведена на рис. 3.

Рис. 3. Схема открытой системы использования низкопотенциальной тепловой энергии грунтовых вод

Достоинством открытых систем является возможность получения большого количества тепловой энергии при относительно низких затратах. Однако скважины требуют обслуживания. Кроме этого, использование таких систем возможно не во всех местностях. Главные требования к грунту и грунтовым водам таковы:

• достаточная водопроницаемость грунта, позволяющая пополняться запасам воды;
• хороший химический состав грунтовых вод (например, низкое железосодержание), позволяющий избежать проблем, связанных с образованием отло- жение на стенках труб и коррозией.

Открытые системы чаще используются для тепло- или холодоснабжения крупных зданий. Самая большая в мире геотермальная теплонасосная система использует в качестве источника низкопотенциальной тепловой энергии грунтовые воды. Эта система расположена в США в г. Луисвилль (Louisville), штат Кентукки. Система используется для тепло- и холодоснабжения гостиничноофисного комплекса; ее мощность составляет примерно 10 МВт.

Иногда к системам, использующим тепло Земли, относят и системы использования низкопотенциального тепла открытых водоемов, естественных и искусственных. Такой подход принят, в частности, в США. Системы, использующие низкопотенциальное тепло водоемов, относятся к открытым, как и системы, использующие низкопотенциальное тепло грунтовых вод.

Замкнутые системы, в свою очередь, делятся на горизонтальные и вертикальные.

Горизонтальный грунтовой теплообменник (в англоязычной литературе используются также термины «ground heat collector» и «horizontal loop») устраивает- ся, как правило, рядом с домом на небольшой глубине (но ниже уровня промерзания грунта в зимнее время). Использование горизонтальных грунтовых теплообменников ограничено размерами имеющейся площадки.

В странах Западной и Центральной Европы горизонтальные грунтовые теплообменники обычно представляют собой отдельные трубы, положенные относительно плотно и соединенные между собой последовательно или параллельно (рис. 4а, 4б). Для экономии площади участка были разработаны усовершенствованные типы теплообменников, например, теплообменники в форме спирали, расположенной горизонтально или вертикально (рис 4д, 4е). Такая форма теплообменников распространена в США.

Рис. 4. Виды горизонтальных грунтовых теплообменников
а – теплообменник из последовательно соединенных труб;
б – теплообменник из параллельно соединенных труб;
в – горизонтальный коллектор, уложенный в траншее;
г – теплообменник в форме петли;
д – теплообменник в форме спирали, расположенной горизонтально (так называемый «slinky» коллектор;
е – теплообменник в форме спирали, расположенной вертикально

Если система с горизонтальными теплообменниками используется только для получения тепла, ее нормальное функционирование возможно только при условии достаточных теплопоступлений с поверхности земли за счет солнечной радиации. По этой причине поверхность выше теплообменников должна быть подвержена воздействию солнечных лучей.

Вертикальные грунтовые теплообменники (в англоязычной литературе принято обозначение «BHE» – «borehole heat exchanger») позволяют использовать низкопотенциальную тепловую энергию грунтового массива, лежащего ниже «нейтральной зоны» (10–20 м от уровня земли). Системы с вертикальными грунтовыми теплообменниками не требуют участков большой площади и не зависят от интенсивности солнечной радиации, падающей на поверхность. Вертикальные грунтовые теплообменники эффективно работают практически во всех видах геологических сред, за исключением грунтов с низкой теплопро- водностью, например, сухого песка или сухого гравия. Системы с вертикальными грунтовыми теплообменниками получили очень широкое распространение.

Схема отопления и горячего водоснабжения одноквартирного жилого дома посредством теплонасосной установки с вертикальным грунтовым теплообменником приведена на рис. 5.

Рис. 5. Схема отопления и горячего водоснабжения одноквартирного жилого дома посредством теплонасосной установки с вертикальным грунтовым теплообменником

Теплоноситель циркулирует по трубам (чаще всего полиэтиленовым или полипропиленовым), уложенным в вертикальных скважинах глубиной от 50 до 200 м. Обычно используется два типа вертикальных грунтовых теплообменников (рис. 6):

• U-образный теплообменник, представляющие собой две параллельные трубы, соединенные в нижней части. В одной скважине располагаются одна или две (реже три) пары таких труб. Преимуществом такой схемы является относительно низкая стоимость изготовления. Двойные U-образные теплообменники – наиболее широко используемый в Европе тип вертикальных грунтовых теплообменников.
• Коаксиальный (концентрический) теплообменник. Простейший коаксиальный теплообменник представляет собой две трубы различного диаметра. Труба меньшего диаметра располагается внутри другой трубы. Коаксиальные теплообменники могут быть и более сложных конфигураций.

Рис. 6. Сечение различных типов вертикальных грунтовых теплообменников

Для увеличения эффективности теплообменников пространство между стенками скважины и трубами заполняется специальными теплопроводящими материалами.

Системы с вертикальными грунтовыми теплообменниками могут использоваться для тепло- и холодоснабжения зданий различных размеров. Для небольшого здания достаточно одного теплообменника; для больших зданий может потребоваться устройство целой группы скважин с вертикальными теплообменниками. Самое большое в мире число скважин используется в системе тнепло- и холодоснабжения «Richard Stockton College» в США в штате Нью-Джерси. Вертикальные грунтовые теплообменники этого колледжа располагают- ся в 400 скважинах глубиной 130 м. В Европе наибольшее число скважин (154 скважины глубиной 70 м) используются в системе тепло- и холодоснабжения центрального офиса Германской службы управления воздушным движением («Deutsche Flug-sicherung»).

Частным случаем вертикальных замкнутых систем является использование в качестве грунтовых теплообменников строительных конструкций, например фундаментных свай с замоноличенными трубопроводами. Сечение такой сваи с тремя контурами грунтового теплообменника приведено на рис. 7.

Рис. 7. Схема грунтовых теплообменников, замоноличенных в фундаментные сваи здания и поперечное сечение такой сваи

Грунтовой массив (в случае вертикальных грунтовых теплообменников) и строительные конструкции с грунтовыми теплообменниками могут использоваться не только как источник, но и как естественный аккумулятор тепловой энергии или «холода», например тепла солнечной радиации.

Существуют системы , которые нельзя однозначно отнести к открытым или замкнутым. Например, одна и та же глубокая (глубиной от 100 до 450 м) скважина, заполненная водой, может быть как эксплуатационной, так и нагнетательной. Диаметр скважины обычно составляет 15 см. В нижнюю часть скважины помещается насос, посредством которого вода из скважины подается к испарителям теплового насоса. Обратная вода возвращается в верхнюю часть водяного столба в ту же скважину. Происходит постоянная подпитка скважины грунтовыми водами, и открытая система работает подобно замкнутой. Системы такого типа в англоязычной литературе носят название «standing column well system» (рис. 8).

Рис. 8. Схема скважины типа «standing column well»

Обычно скважины такого типа используются и для снабжения здания питьевой водой . Однако такая система может работать эффективно только в почвах, которые обеспечивают постоянную подпитку скважины водой, что предотвращает ее замерзание. Если водоносный горизонт залегает слишком глубоко, для нормального функционирования системы потребуется мощный насос, требующий повышенных затрат энергии. Большая глубина скважины обуславливает достаточно высокую стоимость подобных систем, поэтому они не используются для тепло- и холодоснабжения небольших зданий. Сейчас в мире функционирует несколько таких систем в США, Германии и Европе.

Одно из перспективных направлений – использование в качестве источника низкопотенциальной тепловой энергии воды из шахт и туннелей. Температура этой воды постоянна в течение всего года. Вода из шахт и туннелей легко доступна.

«Устойчивость» систем использования низкопотенциального тепла Земли

При эксплуатации грунтового теплообменника может возникнуть ситуация, когда за время отопительного сезона температура грунта вблизи грунтового теплообменника понижается, а в летний период грунт не успевает прогреться до начальной температуры – происходит понижение его температурного потенциала. Потребление энергии в течение следующего отопительного сезона вызывает еще большее понижение температуры грунта, и его температурный потенциал еще больше снижается. Это заставляет при проектировании систем использования низкопотенциального тепла Земли рассматривать проблему «устойчивости» (sustainability) таких систем. Часто энергетические ресурсы для снижения периода окупаемости оборудования эксплуатируются очень интенсивно, что может привести к их быстрому истощению. Поэтому необходимо поддерживать такой уровень производства энергии, который бы позволил эксплуатировать источник энергетических ресурсов длительное время. Эта способность систем поддерживать требуемый уровень производства тепловой энергии длительное время называется «устойчивостью» (sustainability). Для систем использования низкопотенциального тепла Земли дано следующее определение устойчивости : «Для каждой системы использования низкопотенциального тепла Земли и для каждого режима работы этой системы существует некоторый максимальный уровень производства энергии; производство энергии ниже этого уровня можно поддерживать длительное время (100–300 лет)».

Проведенные в ОАО «ИНСОЛАР-ИНВЕСТ» исследования показали, что потребление тепловой энергии из грунтового массива к концу отопительного сезона вызывает вблизи регистра труб системы теплосбора понижение температуры грунта, которое в почвенно-климатических условиях большей части территории России не успевает компенсироваться в летний период года, и к началу следующего отопительного сезона грунт выходит с пониженным температурным потенциалом. Потребление тепловой энергии в течение следующего отопительного сезона вызывает дальнейшее снижение температуры грунта, и к началу третьего отопительного сезона его температурный потенциал еще больше отличается от естественного. И так далее. Однако огибающие теплового влияния многолетней эксплуатации системы теплосбора на естественный температурный режим грунта имеют ярко выраженный экспоненциальный характер, и к пятому году эксплуатации грунт выходит на новый режим, близкий к периодическому, то есть, начиная с пятого года эксплуатации, многолетнее потребление тепловой энергии из грунтового массива системы теплосбора сопровождается периодическими изменениями его температуры. Таким образом, при проектировании теплонасосных систем теплоснабжения представляется необходимым учет падения температур грунтового массива, вызванного многолетней эксплуатацией системы теплосбора, и использование в качестве расчетных параметров температур грунтового массива, ожидаемых на 5-й год эксплуатации ТСТ .

В комбинированных системах , используемых как для тепло-, так и для холодоснабжения, тепловой баланс устанавливается «автоматически»: в зимнее время (требуется теплоснабжение) происходит охлаждение грунтового массива, в летнее время (требуется холодоснабжение) – нагрев грунтового массива. В системах, использующих низкопотенциальное тепло грунтовых вод, происходит постоянное пополнение водных запасов за счет воды, просачивающейся с поверхности, и воды, поступающей из более глубоких слоев грунта. Таким образом, теплосодержание грунтовых вод увеличивается как «сверху» (за счет тепла атмосферного воздуха), так и «снизу» (за счет тепла Земли); величина теплопоступлений «сверху» и «снизу» зависит от толщины и глубины залегания водоносного слоя. За счет этих теплопоступлений температура грунтовых вод остается постоянной в течение всего сезона и мало меняется в процессе эксплуатации.

В системах с вертикальными грунтовыми теплообменниками ситуация иная. При отводе тепла температура грунта вокруг грунтового теплообменника понижается. На понижение температуры влияет как особенности конструкции теплообменника, так и режим его эксплуатации. Например, в системах с высокими величинами отводимой тепловой энергии (несколько десятков ватт на метр длины теплообменника) или в системах с грунтовым теплообменником, расположенным в грунте с низкой теплопроводностью (например, в сухом песке или сухом гравии) понижение температуры будет особенно заметным и может привести к замораживанию грунтового массива вокруг грунтового теплообменника.

Немецкие специалисты провели измерения температуры грунтового массива, в котором устроен вертикальный грунтовой теплообменник глубиной 50 м, расположенный недалеко от Франкфурта-на-Майне. Для этого вокруг основной скважины на расстоянии 2,5, 5 и 10 м от было пробурено 9 скважин той же глубины. Во всех десяти скважинах через каждые 2 м устанавливались датчики для измерения температуры – всего 240 датчиков. На рис. 9 приведены схемы, показывающие распределение температур в грунтовом массиве вокруг вертикального грунтового теплообменника в начале и по окончании первого отопительного сезона. В конце отопительного сезона хорошо заметно уменьшение температуры грунтового массива вокруг теплообменника. Возникает тепловой поток, направленный к теплообменнику из окружающего грунтового массива, который частично компенсирует снижение температуры грунта, вызванное «отбором» тепла. Величина этого потока по сравнению с величиной потока тепла из земных недр в данной местности (80–100 мВт/кв.м) оценивается достаточно высоко (несколько ватт на квадратный метр).

Рис. 9. Схемы распределения температур в грунтовом массиве вокруг вертикального грунтового теплообменника в начале и в конце первого отопительного сезона

Поскольку относительно широкое распространение вертикальные теполообменники стали получать примерно 15–20 лет назад, во всем мире ощущается недостаток экспериментальных данных, полученных при длительных (несколько десятков лет) сроках эксплуатации систем с теплообменниками такого типа. Возникает вопрос об устойчивости этих систем, об их надежности при длительных сроках эксплуатации. Является ли низкопотенциальное тепло Земли во- зобновляемым источником энергии? Каков период «возобновления» этого источника?

При эксплуатации сельской школы в Ярославской области , оборудованной теплонасосной системой , использующей вертикальный грунтовый теплообменник, средние значения удельного теплосъема находились на уровне 120–190 Вт/пог. м длины теплообменника.

С 1986 года в Швейцарии неподалеку от Цюриха проводились исследования системы с вертикальными грунтовыми теплообменниками . В грунтовом массиве был устроен вертикальный грунтовой теплообменник коаксиального типа глубиной 105 м. Этот теплообменник использовался в качестве источника низкопотенциальной тепловой энергии для теплонасосной системы, установленной в одноквартирном жилом доме. Вертикальный грунтовой теплообменник обеспечивал пиковую мощность примерно 70 Вт на каждый метр длины, что создавало значительную тепловую нагрузку на окружающий грунтовой массив. Годовое производство тепловой энергии составляет около 13 МВт ч

На расстоянии 0,5 и 1 м от основной скважины были пробурены две дополнительных, в которых на глубине в 1, 2, 5, 10, 20, 35, 50, 65, 85 и 105 м установлены датчики температуры, после чего скважины были заполнены глинисто-цементной смесью. Температура измерялась каждые тридцать минут. Кроме температуры грунта фиксировались и другие параметры: скорость движения теплоносителя, потребление энергии приводом компрессора теплового насоса, температура воздуха и т. п.

Первый период наблюдений продолжался с 1986 по 1991 год. Измерения показали, что влияние тепла наружного воздуха и солнечной радиации отмечается в поверхностном слое грунта на глубине до 15 м. Ниже этого уровня тепловой режим грунта формируется главным образом за счет тепла земных недр. За первые 2–3 года эксплуатации температура грунтового массива , окружающего вертикальный теплообменник, резко понизилась, однако с каждым годом понижение температуры уменьшалось, и через несколько лет система вышла на режим, близкий к постоянному, когда температура грунтового массива вокруг теплообменника стала ниже первоначальной на 1–2 оC.

Осенью 1996 года, через десять лет после начала эксплуатации системы, измерения были возобновлены. Эти измерения показали, что температура грунта существенным образом не изменилась. В последующие годы были зафиксированы незначительные колебания температуры грунта в пределах 0,5 градусов C в зависимости от ежегодной отопительной нагрузки. Таким образом, система вышла на квазистационарный режим после первых нескольких лет эксплуатации.

На основании экспериментальных данных были построены математические модели процессов, проходящих в грунтовом массиве, что позволило сделать долгосрочный прогноз изменения температуры грунтового массива.

Математическое моделирование показало, что ежегодное понижение температуры будет постепенно уменьшаться, а объем грунтового массива вокруг теплообменника, подверженного понижению температуры, с каждым годом будет увеличиваться. По окончании периода эксплуатации начинается процесс регенерации: температура грунта начинает повышаться. Характер протекания процесса регенерации подобен характеру процесса «отбора» тепла: в первые годы эксплуатации происходит резкое повышение температуры грунта, а в последующие годы скорость повышения температуры уменьшается. Продолжительность периода «регенерации» зависит от продолжительности периода эксплуатации. Эти два периода примерно одинаковы. В рассматриваемом случае период эксплуатации грунтового теплообменника равнялся тридцати годам, и период «регенерации» также оценивается в тридцать лет.

Таким образом, системы тепло- и холодоснабжения зданий, использующие низкопотенциальное тепло Земли, представляют собой надежный источник энергии, который может быть использован повсеместно. Этот источник может использоваться в течение достаточно длительного времени, и может быть возобновлен по окончании периода эксплуатации.

1. Rybach L. Status and prospects of geothermal heat pumps (GHP) in Europe and worldwide; sustainability aspects of GHPs. International course of geothermal heat pumps, 2002

2. Васильев Г.П., Крундышев Н.С. Энергоэффективная сельская школа в Ярославской области. АВОК №5, 2002

3. Sanner B. Ground Heat Sources for Heat Pumps (classification, characteristics, advantages). 2002

4. Rybach L. Status and prospects of geothermal heat pumps (GHP) in Europe and worldwide; sustainability aspects of GHPs. International course of geothermal heat pumps, 2002

5. ORKUSTOFNUN Working Group, Iceland (2001): Sustainable production of geothermal energy – suggested definition. IGA News no. 43, January-March 2001, 1-2

6. Rybach L., Sanner B. Ground-source heat pump systems – the European experience. GeoHeat- Center Bull. 21/1, 2000

7. Saving energy with Residential Heat Pumps in Cold Climates. Maxi Brochure 08. CADDET, 1997

8. Atkinson Schaefer L. Single Pressure Absorption Heat Pump Analysis. A Dissertation Presented to The Academic Faculty. Georgia Institute of Technology, 2000

9. Morley T. The reversed heat engine as a means of heating buildings, The Engineer 133: 1922

10. Fearon J. The history and development of the heat pump, Refrigeration and Air Conditioning. 1978

11. Васильев Г.П. Энергоэффективные здания с теплонасосными системами теплоснабжения. Журнал «ЖКХ», №12, 2002

12. Руководство по применению тепловых насосов с использованием вторичных энергетических ресурсов и нетрадиционных возобновляемых источников энергии. Москомархитектура. ГУП «НИАЦ», 2001

13. Энергоэффективный жилой дом в Москве. АВОК №4, 1999 г.

14. Васильев Г.П. Энергоэффективный экспериментальный жилой дом в микрорайоне Никулино-2. АВОК №4, 2002

Один из самых лучших, рациональных приемов в возведении капитальных теплиц — подземная теплица-термос.
Использование этого факта постоянства температуры земли на глубине, в устройстве теплицы дает колоссальную экономию расходов на обогрев в холодное время года, облегчает уход, делает микроклимат более стабильным .
Такая теплица работает в самые трескучие морозы, позволяет производить овощи, выращивать цветы круглый год.
Правильно оборудованная заглубленная теплица дает возможность выращивать, в том числе, теплолюбивые южные культуры. Ограничений практически нет. В теплице могут прекрасно чувствовать себя цитрусовые и даже ананасы.
Но чтобы на практике все исправно функционировало, обязательно нужно соблюсти проверенные временем технологии, по которым строились подземные теплицы. Ведь эта идея не нова, еще при царе в России заглубленные теплицы давали урожаи ананасов, которые предприимчивые купцы вывозили на продажу в Европу.
Почему-то строительство подобных теплиц не нашло в нашей стране большого распространения, по большому счету, она просто забыта, хотя конструкция идеально подходит как раз для нашего климата.
Вероятно, роль здесь сыграла необходимость рытья глубокого котлована, заливка фундамента. Строительство заглубляемой теплицы достаточно затратное, это далеко не парник, накрытый полиэтиленом, но и отдача от теплицы гораздо больше.
От заглубления в землю не теряется общая внутренняя освещенность, это может показаться странным, но в некоторых случаях светонасыщенность даже выше, чем у классических теплиц.
Нельзя не упомянуть о прочности и надежности конструкции, она несравнимо крепче обычной, легче переносит ураганные порывы ветра, хорошо противостоит граду, не станут помехой и завалы снега.

Создание теплицы начинается с рытья котлована. Чтобы использовать тепло земли для обогрева внутреннего объема, теплица должна быть достаточно углублена. Чем глубже, тем земля становится теплее.
Температура почти не изменяется в течение года на расстоянии 2-2,5 метра от поверхности. На глубине 1 м температура грунта колеблется больше, но и зимой ее значение остается положительным, обычно в средней полосе температура составляет 4-10 С, в зависимости от времени года.
Заглубленная теплица возводится за один сезон. То есть зимой она уже вполне сможет функционировать и приносить доход. Строительство не из дешевых, но, применив смекалку, компромиссные материалы, возможно сэкономить буквально на целый порядок, сделав своеобразный эконом-вариант теплицы, начиная с котлована.
Например, обойтись без привлечения строительной техники. Хотя самую трудоемкую часть работы — рытье котлована -, конечно, лучше отдать экскаватору. Вручную вынуть такой объем земли тяжело и долго.
Глубина ямы котлована должна быть не меньше двух метров. На такой глубине земля начнет делиться своим теплом и работать как своеобразный термос. Если глубина будет меньше, то принципиально идея будет работать, но заметно менее эффективно. Поэтому рекомендуется не жалеть сил и средств на углубление будущей теплицы.
В длину подземные теплицы могут быть любыми, но ширину лучше выдержать в пределах 5 метров, если ширина больше, то ухудшаются качественные характеристики по обогреву и светоотражению.
По сторонам горизонта подземные оранжереи ориентировать нужно, как обычные теплицы и парники, с востока на запад, то есть так, чтобы одна из боковых сторон была обращена на юг. В таком положении растения получат максимальное количество солнечной энергии.

2. Стены и крыша

По периметру котлована заливают фундамент или выкладывают блоки. Фундамент служит основанием для стен и каркаса сооружения. Стены лучше делать из материалов с хорошими теплоизоляционными характеристиками, прекрасный вариант — термоблоки.

Каркас крыши чаще делают деревянным, из пропитанных антисептическими средствами брусков. Конструкция крыши обычно прямая двускатная. По центру конструкции закрепляют коньковый брус, для этого на полу устанавливают центральные опоры по всей длине теплицы.

Коньковый брус и стены соединяются рядом стропил. Каркас можно сделать и без высоких опор. Их заменяют на небольшие, которые ставят на поперечные балки, соединяющие противоположные стороны теплицы, — такая конструкция делает внутреннее пространство свободнее.

В качестве покрытия крыши лучше взять сотовый поликарбонат — популярный современный материал. Расстояние между стропилами при строительстве подгоняют под ширину поликарбонатных листов. Работать с материалом удобно. Покрытие получается с небольшим количеством стыков, так как листы выпускаются длиной 12 м.

К каркасу они крепятся саморезами, их лучше выбирать со шляпкой в виде шайбы. Во избежание растрескивания листа, под каждый саморез нужно просверлить дрелью отверстие соответствующего диаметра. С помощью шуруповерта, или обычной дрели с крестовой битой, работа по остеклению движется очень быстро. Для того чтобы не оставалось щелей, хорошо заранее по верху проложить стропила уплотнителем из мягкой резины или другого подходящего материала и только потом прикручивать листы. Пик крыши вдоль конька нужно проложить мягким утеплителем и прижать каким-то уголком: пластиковым, из жести, из другого подходящего материала.

Для хорошей теплоизоляции крышу иногда делают с двойным слоем поликарбоната. Хотя прозрачность уменьшается примерно на 10%, но это покрывается отличными теплоизоляционными характеристиками. Нужно учесть, что снег на такой крыше не тает. Поэтому скат должен находиться под достаточным углом, не менее 30 градусов, чтобы снег на крыше не накапливался. Дополнительно для встряхивания устанавливают электрический вибратор, он убережет крышу в случае, если снег все-таки будет накапливаться.

Двойное остекление делают двумя способами:

Между двумя листами вставляют специальный профиль, листы крепятся к каркасу сверху;

Сначала крепят нижний слой остекления к каркасу изнутри, к нижней стороне стропил. Вторым слоем крышу накрывают, как обычно, сверху.

После завершения работы желательно проклеить все стыки скотчем. Готовая крыша выглядит весьма эффектно: без лишних стыков, гладкая, без выдающихся частей.

3. Утепление и обогрев

Утепление стен проводят следующим образом. Предварительно нужно тщательно промазать раствором все стыки и швы стены, здесь можно применить и монтажную пену. Внутреннюю сторону стен накрывают пленкой термоизоляции.

В холодных частях страны хорошо использовать фольгированную толстую пленку, покрывая стену двойным слоем.

Температура в глубине почвы теплицы выше нуля, но холоднее температуры воздуха, необходимой для роста растений. Верхний слой прогревается солнечными лучами и воздухом теплицы, но все-таки почва отбирает тепло, поэтому часто в подземных теплицах используют технологию «теплых полов»: нагревательный элемент — электрический кабель — защищают металлической решеткой или заливают бетоном.

Во втором случае почву для грядок насыпают поверх бетона или выращивают зелень в горшках и вазонах.

Применение теплого пола может быть достаточным для обогрева всей теплицы, если хватает мощности. Но эффективнее и комфортнее для растений использование комбинированного обогрева: теплый пол + подогрев воздуха. Для хорошего роста им нужна температура воздуха 25-35 градусов при температуре земли примерно 25 С.

Конечно, постройка заглубленной теплицы обойдется дороже, а усилий потребуется больше, чем при строительстве аналогичной теплицы обычной конструкции. Но вложенные в теплицу-термос средства со временем оправдываются.

Во-первых, это экономия энергии на обогреве. Каким бы образом ни отапливалась в зимнее время обычная наземная теплица, это будет всегда дороже и труднее аналогичного способа обогрева в подземной теплице. Во-вторых, экономия на освещении. Фольгированная теплоизоляция стен, отражая свет, увеличивает освещенность в два раза. Микроклимат в углубленной теплице зимой для растений будет благоприятнее, что непременно отразится на урожайности. Легко приживутся саженцы, превосходно будут чувствовать себя нежные растения. Такая теплица гарантирует стабильный, высокий урожай любых растений круглый год.

Кирилл Дегтярев, научный сотрудник, Московский государственный университет им. М. В. Ломоносова.

В нашей стране, богатой углеводородами, геотермальная энергия — некий экзотический ресурс, который при сегодняшнем положении дел вряд ли составит конкуренцию нефти и газу. Тем не менее этот альтернативный вид энергии может использоваться практически всюду и довольно эффективно.

Фото Игоря Константинова.

Изменение температуры грунта с глубиной.

Рост температуры термальных вод и вмещающих их сухих пород с глубиной.

Изменение температуры с глубиной в разных регионах.

Извержение исландского вулкана Эйяфьятлайокудль -иллюстрация бурных вулканических процессов, протекающих в активных тектонических и вулканических зонах с мощным тепловым потоком из земных недр.

Установленные мощности геотермальных электростанций по странам мира, МВт.

Распределение геотермальных ресурсов по территории России. Запасы геотермальной энергии, по оценкам экспертов, в несколько раз превышают запасы энергии органического ископаемого топлива. По данным ассоциации «Геотермальное энергетическое общество».

Геотермальная энергия — это тепло земных недр. Вырабатывается оно в глубинах и поступает к поверхности Земли в разных формах и с различной интенсивностью.

Температура верхних слоёв грунта зависит в основном от внешних (экзогенных) факторов — солнечного освещения и температуры воздуха. Летом и днём грунт до определённых глубин прогревается, а зимой и ночью охлаждается вслед за изменением температуры воздуха и с некоторым запаздыванием, нарастающим с глубиной. Влияние суточных колебаний температуры воздуха заканчивается на глубинах от единиц до нескольких десятков сантиметров. Сезонные колебания захватывают более глубокие пласты грунта — до десятков метров.

На некоторой глубине — от десятков до сотен метров — температура грунта держится постоянной, равной среднегодовой температуре воздуха у поверхности Земли. В этом легко убедиться, спустившись в достаточно глубокую пещеру.

Когда среднегодовая температура воздуха в данной местности ниже нуля, это проявляется как вечная (точнее, многолетняя) мерзлота. В Восточной Сибири мощность, то есть толщина, круглогодично мёрзлых грунтов достигает местами 200-300 м.

С некоторой глубины (своей для каждой точки на карте) действие Солнца и атмосферы ослабевает настолько, что на первое место выходят эндогенные (внутренние) факторы и происходит разогрев земных недр изнутри, так что температура с глубиной начинает расти.

Разогрев глубинных слоёв Земли связывают, главным образом, с распадом находящихся там радиоактивных элементов, хотя называют и другие источники тепла, например физико-химические, тектонические процессы в глубоких слоях земной коры и мантии. Но чем бы это ни было обусловлено, температура горных пород и связанных с ними жидких и газообразных субстанций с глубиной растёт. С этим явлением сталкиваются горняки — в глубоких шахтах всегда жарко. На глубине 1 км тридцатиградусная жара — нормальное явление, а глубже температура ещё выше.

Тепловой поток земных недр, достигающий поверхности Земли, невелик — в среднем его мощность составляет 0,03-0,05 Вт/м 2 ,
или примерно 350 Вт·ч/м 2 в год. На фоне теплового потока от Солнца и нагретого им воздуха это незаметная величина: Солнце даёт каждому квадратному метру земной поверхности около 4000 кВт·ч ежегодно, то есть в 10 000 раз больше (разумеется, это в среднем, при огромном разбросе между полярными и экваториальными широтами и в зависимости от других климатических и погодных факторов).

Незначительность теплового потока из недр к поверхности на большей части планеты связана с низкой теплопроводностью горных пород и особенностями геологического строения. Но есть исключения — места, где тепловой поток велик. Это, прежде всего, зоны тектонических разломов, повышенной сейсмической активности и вулканизма, где энергия земных недр находит выход. Для таких зон характерны термические аномалии литосферы, здесь тепловой поток, достигающий поверхности Земли, может быть в разы и даже на порядки мощнее «обычного». Огромное количество тепла на поверхность в этих зонах выносят извержения вулканов и горячие источники воды.

Именно такие районы наиболее благоприятны для развития геотермальной энергетики. На территории России это, прежде всего, Камчатка, Курильские острова и Кавказ.

В то же время развитие геотермальной энергетики возможно практически везде, поскольку рост температуры с глубиной — явление повсеместное, и задача заключается в «добыче» тепла из недр, подобно тому, как оттуда добывается минеральное сырьё.

В среднем температура с глубиной растёт на 2,5-3 о С на каждые 100 м. Отношение разности температур между двумя точками, лежащими на разной глубине, к разности глубин между ними называют геотермическим градиентом.

Обратная величина — геотермическая ступень, или интервал глубин, на котором температура повышается на 1 о С.

Чем выше градиент и соответственно ниже ступень, тем ближе тепло глубин Земли подходит к поверхности и тем более перспективен данный район для развития геотермальной энергетики.

В разных районах, в зависимости от геологического строения и других региональных и местных условий, скорость роста температуры с глубиной может резко различаться. В масштабах Земли колебания величин геотермических градиентов и ступеней достигают 25 крат. Например, в штате Орегон (США) градиент составляет 150 о С на 1 км, а в Южной Африке — 6 о С на 1 км.

Вопрос, какова температура на больших глубинах — 5, 10 км и более? При сохранении тенденции температура на глубине 10 км должна составлять в среднем примерно 250-300 о С. Это более или менее подтверждается прямыми наблюдениями в сверхглубоких скважинах, хотя картина существенно сложнее линейного повышения температуры.

Например, в Кольской сверхглубокой скважине, пробурённой в Балтийском кристаллическом щите, температура до глубины 3 км меняется со скоростью 10 о С/1 км, а далее геотермический градиент становится в 2-2,5 раза больше. На глубине 7 км зафиксирована уже температура 120 о С, на 10 км — 180 o С, а на 12 км — 220 o С.

Другой пример — скважина, заложенная в Северном Прикаспии, где на глубине 500 м зарегистрирована температура 42 o С, на 1,5 км — 70 o С, на 2 км — 80 o С, на 3 км — 108 o С.

Предполагается, что геотермический градиент уменьшается начиная с глубины 20-30 км: на глубине 100 км предположительные температуры около 1300-1500 o С, на глубине 400 км — 1600 o С, в ядре Земли (глубины более 6000 км) — 4000-5000 o С.

На глубинах до 10-12 км температуру измеряют через пробурённые скважины; там же, где их нет, её определяют по косвенным признакам так же, как и на бóльших глубинах. Такими косвенными признаками могут быть характер прохождения сей-смических волн или температура изливающейся лавы.

Впрочем, для целей геотермальной энергетики данные о температурах на глубинах более 10 км пока не представляют практического интереса.

На глубинах в несколько километров много тепла, но как его поднять? Иногда эту задачу решает за нас сама природа с помощью естественного теплоносителя — нагретых термальных вод, выходящих на поверхность или же залегающих на доступной для нас глубине. В ряде случаев вода в глубинах разогрета до состояния пара.

Строгого определения понятия «термальные воды» нет. Как правило, под ними подразумевают горячие подземные воды в жидком состоянии или в виде пара, в том числе выходящие на поверхность Земли с температурой выше 20 о С, то есть, как правило, более высокой, чем температура воздуха.

Тепло подземных вод, пара, пароводяных смесей — это гидротермальная энергия. Соответственно энергетика, основанная на её использовании, называется гидротермальной.

Сложнее обстоит дело с добычей тепла непосредственно сухих горных пород — петротермальной энергии, тем более что достаточно высокие температуры, как правило, начинаются с глубин в несколько километров.

На территории России потенциал петротермальной энергии в сто раз выше, чем у гидротермальной, — соответственно 3500 и 35 трлн тонн условного топлива. Это вполне естественно — тепло глубин Земли имеется везде, а термальные воды обнаруживаются локально. Однако из-за очевидных технических трудностей для получения тепла и электроэнергии в настоящее время используются большей частью термальные воды.

Воды температурой от 20-30 до 100 о С пригодны для отопления, температурой от 150 о С и выше — и для выработки электроэнергии на геотермальных электростанциях.

В целом же геотермальные ресурсы на территории России в пересчёте на тонны условного топлива или любую другую единицу измерения энергии примерно в 10 раз выше запасов органического топлива.

Теоретически только за счёт геотермальной энергии можно было бы полностью удовлетворить энергетические потребности страны. Практически же на данный момент на большей части её территории это неосуществимо по технико-экономическим соображениям.

В мире использование геотермальной энергии ассоциируется чаще всего с Исландией — страной, расположенной на северном окончании Срединно-Атлантического хребта, в исключительно активной тектонической и вулканической зоне. Наверное, все помнят мощное извержение вулкана Эйяфьятлайокудль (Eyjafjallajökull) в 2010 году.

Именно благодаря такой геологической специфике Исландия обладает огромными запасами геотермальной энергии, в том числе горячих источников, выходящих на поверхность Земли и даже фонтанирующих в виде гейзеров.

В Исландии в настоящее время более 60% всей потребляемой энергии берут из Земли. В том числе за счёт геотермальных источников обеспечивается 90% отопления и 30% выработки электроэнергии. Добавим, что остальная часть электроэнергии в стране производится на ГЭС, то есть также с использованием возобновляемого источника энергии, благодаря чему Исландия выглядит неким мировым экологическим эталоном.

«Приручение» геотермальной энергии в XX веке заметно помогло Исландии в экономическом отношении. До середины прошлого столетия она была очень бедной страной, сейчас занимает первое место в мире по установленной мощности и производству геотермальной энергии на душу населения и находится в первой десятке по абсолютной величине установленной мощности геотермальных электростанций. Однако её население составляет всего 300 тысяч человек, что упрощает задачу перехода на экологически чистые источники энергии: потребности в ней в целом невелики.

Помимо Исландии высокая доля геотермальной энергетики в общем балансе производства электроэнергии обеспечивается в Новой Зеландии и островных государствах Юго-Восточной Азии (Филиппины и Индонезия), странах Центральной Америки и Восточной Африки, территория которых также характеризуется высокой сейсмической и вулканической активностью. Для этих стран при их нынешнем уровне развития и потребностях геотермальная энергетика вносит весомый вклад в социально-экономическое развитие.

(Окончание следует.)

Фото: «NesjavellirPowerPlant edit2» участника Gretar Ívarsson / https://commons.wikimedia.org/wiki/ 25 мая 2015 / Теги:

В городе Эспоо через два года будет запущена первая в Финляндии геотермальная электростанция. Финские инженеры планируют использовать естественное тепло земных недр для обогрева зданий. И если эксперимент будет успешным, то подобные теплоцентрали можно возводить повсеместно, например, в Ленинградской области. Вопрос в том, насколько это выгодно.

Использование энергии Земли — идея не новая. Естественно, за ее реализацию прежде всего взялись жители тех регионов, где сама природа создала “паровые машины”. Так, например, еще в 1904 году итальянский князь Пьеро Джинори Конти зажег четыре электролампочки, поместив турбинку с электрогенератором вблизи природного выхода разогретого пара из земли, в регионе Лардерелло (Тоскана).

Спустя девять лет, в 1913 году, там же была запущена первая коммерческая геотермальная станция мощностью 250 киловатт. Станция использовала самый выгодный, но, к сожалению, редко встречающийся ресурс — сухой перегретый пар, который можно встретить лишь в недрах вулканических массивов. Но, на самом деле, жар Земли можно найти не только близ огнедышащих гор. Он есть повсеместно, под нашими ногами.

Недра планеты раскалены до нескольких тысяч градусов. Ученые до сих пор не выяснили, вследствие каких процессов наша планета в течение нескольких миллиардов лет хранит в себе гигантское количество тепла, и невозможно оценить, на сколько миллиардов лет его хватит. Достоверно известно, что при погружении на каждые 100 метров вглубь земли температура пород повышается в среднем на 3 градуса. В среднем — это значит, что есть места на планете, где температура повышается на полградуса, а где-то — и на 15 градусов. И это — не зоны активного вулканизма.

Температурный градиент, разумеется, увеличивается неравномерно. Финские специалисты рассчитывают достичь на глубине 7 км зоны, в которой температура пород составит 120 градусов Цельсия, притом что температурный градиент в Эспоо примерно 1,7 градуса на 100 метров, а это даже ниже среднего уровня. И, тем не менее, это уже достаточная температура для запуска геотермальной теплоцентрали.

Суть системы, в принципе, проста. Бурятся две скважины на расстоянии в несколько сот метров друг от друга. Между ними в нижней части нагнетают под давлением воду, чтобы разорвать пласты и создать меж ними систему проницаемых трещин. Технология отработана: подобным способом сейчас добывают сланцевую нефть и газ.

Затем в одну из скважин закачивают воду с поверхности, а из второй — наоборот, откачивают. Вода идет по трещинам среди раскаленных пород, и затем поступает по второй скважине на поверхность, где передает тепло обычной городской теплоцентрали. Такие системы уже были запущены в США, в настоящее время идут разработки в Австралии и странах Европейского союза.

Фото: www.facepla.net (скриншот)

Мало того — тепла хватит, чтобы запустить выработку электроэнергии. Приоритет в разработке низкотемпературной геотермальной энергетики принадлежит советским ученым — именно они более полувека назад решили вопрос использования такой энергии на Камчатке. Ученые предложили использовать в качестве кипящего теплоносителя органическую жидкость — фреон12, у которой точка кипения при нормальном атмосферном давлении — минус 30 градусов. Вода из скважины температурой в 80 градусов Цельсия передавала свое тепло фреону, который вращал турбины. Первой в мире электростанцией, работающей с водой такой температуры, стала Паужетская геотермальная электростанция на Камчатке, построенная в 1967 году.

Достоинства такой схемы очевидны — в любой точке Земли человечество сможет обеспечить себя теплом и электроэнергией, даже если погаснет Солнце. В толще земной коры запасена огромная энергия, более чем в 10 тысяч раз превышающая все топливопотребление современной цивилизации в год. И эта энергия постоянно возобновляется за счет притока тепла из недр планеты. Современные технологии позволяют добывать этот вид энергии.

Интересные места для строительства подобных геотермальных электростанций есть и в Ленинградской области. Выражение «Питер стоит на болоте» применимо лишь с позиции строительства малоэтажных объектов, а с точки зрения «большой геологии» — осадочный чехол в окрестностях Петербурга достаточно тонок, всего десятки метров, а затем берут свое начало, как и в Финляндии, коренные магматические породы. Этот скальный щит неоднороден: он испещрен разломами, по некоторым из которых поднимается наверх тепловой поток.

Первыми на это явление обратили внимание ботаники, которые нашли на Карельском перешейке и на Ижорском плато островки тепла, где произрастают растения либо с высокой скоростью воспроизводства, либо относящиеся к более южным ботаническим подзонам. А под Гатчиной и вовсе обнаружена ботаническая аномалия — растения альпийско-карпатской флоры. Растения существуют благодаря тепловым потокам, идущим из-под земли.

По результатам бурения в районе Пулково на глубине 1000 метров температура кристаллических пород составила плюс 30 градусов, то есть в среднем она повышалась на 3 градуса каждые 100 метров. Это «средний» уровень температурного градиента, но он почти в два раза больше, чем в районе Эспоо, в Финляндии. Это означает, что в Пулково достаточно пробурить скважину на глубину всего лишь до 3500 метров, соответственно, такая теплоцентраль обойдется гораздо дешевле, чем в Эспоо.

Стоит учесть, что срок окупаемости подобных станций зависит также и от тарифов на теплоснабжение и электроэнергию для потребителей в этой стране или региона. В мае 2015 года тариф для многоквартирных домов без электрического отопления от компании Helsingin Energia составлял 6,19 евроцента за кВт*ч, с электрическим отоплением, соответственно, — 7,12 евроцентра за кВт*ч (в дневное время). По сравнению с тарифами Санкт-Петербурга, разница для тех, кто использует электричество и для отопления, составляет около 40%, при этом еще надо учитывать игры курсов. Столь невысокая цена на электричество в Финляндии связана, в том числе, с тем, что страна имеет собственные атомные генерирующие мощности.

А вот в Латвии, которая вынуждена постоянно закупать электроэнергию и топливо, отпускная цена электроэнергии практически вдвое выше , чем в Финляндии. Однако финны полны решимости построить станцию в Эспоо, в не самом удачном по геотермическому градиенту месте.

Дело в том, что геотермальная энергетика требует долгосрочных инвестиций. В этом смысле она ближе к крупной гидроэнергетике и атомной энергетике. ГеоТЭС гораздо сложнее возвести, чем солнечную или ветростанцию. И нужно быть уверенными, что политики не начнут играть с ценами и правила не будут меняться на ходу.

Поэтому финны и решаются на этот важный промышленный эксперимент. Если им удастся осуществить задуманное, и хотя бы для начала обогреть своих жителей теплом, которое никогда не кончится (даже в масштабах вообще жизни на нашей планете) — это позволит задуматься о будущем геотермальной энергетики и на обширных российских просторах. Сейчас в России греются теплом Земли на Камчатке и в Дагестане, но, возможно, настанет и время Пулково.

Константин Ранкс

Температура грунта непрерывно изменяется по глубине и во времени. Она зависит от целого ряда факторов, из которых многие трудно поддаются учету. К последним, например, относится: характер растительности, экспозиция склона по сторонам света, затененность, снеговой покров, характер самих грунтов, наличие надмерзлотных вод и др. Однако температура грунта, как по величине, так и по характеру распределения сохраняется из года в год достаточно устойчиво, и решающее влияние здесь остается за температурой воздуха.

Температура грунта на разных глубинах и в различные периоды года может быть получена непосредственными измерениями в термоскважинах, которые закладываются в процессе изысканий. Но такой способ требует длительных наблюдений и значительных расходов, что не всегда оправдано. Полученные по одной-двум скважинам данные распространяются на большие площади и протяжения, значительно искажая действительность так, что расчетные данные о температуре грунта во многих случаях оказываются более надежными.

Температура грунта вечномерзлой толщи на любой глубине (до 10 м от поверхности) и на любой период года может быть определена по формуле:

где z – глубина, отсчитываемая от ВГМ, м;

tr – температура грунта на глубине z, в град.

τr– время равное году (8760 ч);

τ — время, отсчитываемое вперед (через 1 января) от момента начала осеннего замерзания грунта до момента, для которого ведется отсчет температуры, в ч;

еxp х – экспонента (показательная функция exp берется по таблицам);

m – коэффициент, зависящий от периода года (для периода октябрь – май m = 1,5-0,05z, а для периода июнь- сентябрь m = 1)

Самая низкая температура на заданной глубине будет тогда, когда косинус в формуле (3.7) станет равным -1, т. е. минимальная температура грунта за год на данной глубине составит

tr мин = (1,5-0,05z) t°, (3.8)

Максимальная температура грунта на глубине z ,будет тогда, когда косинус примет значение, равное единице т.е.

Во всех трех формулах значение объемной теплоемкости С м следует рассчитывать для температуры грунта t° по формуле (3.10).

Температуру грунта в слое сезонного оттаивания можно также определить расчетом, приняв во внимание, что изменение температуры в этом слое достаточно точно апроксимируется линейной зависимостью при следующих температурных градиентах (табл.3.1).

Рассчитав по одной из формул (3.8) – (3.9) температуру грунта на уровне ВГМ, т.е. положив в формулах Z=0, затем с помощью таблицы 3.1 определяем температуру грунта на заданной глубине в слое сезонного оттаивания. В самых верхних слоях грунта, примерно до 1 м от поверхности, характер температурных колебаний очень сложен.

Температурный градиент в слое сезонного оттаивания на глубине ниже 1 м от поверхности земли

Примечание. Знак градиента показан в направлении к дневной поверхности.

Чтобы получить расчетную температуру грунта в метровом слое от поверхности, можно поступить следующим образом. Вычислить температуру на глубине 1 м и температуру дневной поверхности грунта, а затем путем интерполяции по этим двум значениям определить температуру на заданной глубине.

Температуру на поверхности грунта t п в холодный период года можно принимать равной температуре воздуха. В летний период:

t п = 2+1,15 t в, (3.11)

где t п — температура на поверхности в град.

t в – температура воздуха в град.

Температура грунта при несливающейся криолитозоне рассчитывается иначе, чем при сливающейся. Практически можно считать, что температура на уровне ВГМ будет равна 0°С в течении всего года. Расчетную температуру грунта вечномерзлой толщи на заданной глубине можно определить интерполяцией, считая, что она меняется на глубине по линейному закону от t° на глубине 10 м до 0°С на глубине залегания ВГМ. Температуру в талом слое h т можно принимать от 0,5 до 1,5°С.

В слое сезонного промерзания h п температуру грунта можно вычислить так же, как для слоя сезонного оттаивания сливающейся криолитозоны, т.е. в слое h п – 1 м по температурному градиенту (табл. 3.1), считая температуру на глубине h п равной 0°С в холодный период года и 1°С в летнее время. В верхнем метровом слое грунта температура определяется по интерполяции между температурой на глубине 1 м и температурой на поверхности.

Все про геотермальный тепловой насос: откуда берет энергию и чем отличаются между собой?

Геотермальный тепловой насос – вид теплового насоса, который в качестве источника энергии использует тепло земли. Из всех насосов у него самый высокий и стабильный КПД, не зависящий от уличной температуры. Поэтому, его можно использовать в качестве альтернативы газовому котлу.

Далее в статье разберем принцип геотермального отопления: как работает грунтовый тепловой насос вода-вода, из чего состоит и когда его лучше применять.

Почему грунт эффективен

Любой тепловой насос в первую очередь использует электроэнергию, которую в дальнейшем посредством природного тепла (из земли, воды, воздуха и т.п.) преобразовывает в тепло. Соотношение потребленной электроэнергии к полученному теплу называется коэффициентом преобразования — СОР.

Геотермальное отопление одно из самых эффективных, так как у земляных тепловых насосов очень высокий СОР (КПД) = 1:3,5-5, который не зависит от уличной температуры или времени года. На каждый вложенный 1кВт электрической энергии он выдает от 3,5-5кВт тепловой.

Это происходит потому, что грунт — хороший и надежный источник тепла: он накапливает в себе солнечную энергию и его температура стабильна в течение года. Это позволяет грунтовому тепловому насосу постоянно извлекать из земли достаточное количество тепла необходимое для покрытия его отопительной мощности.

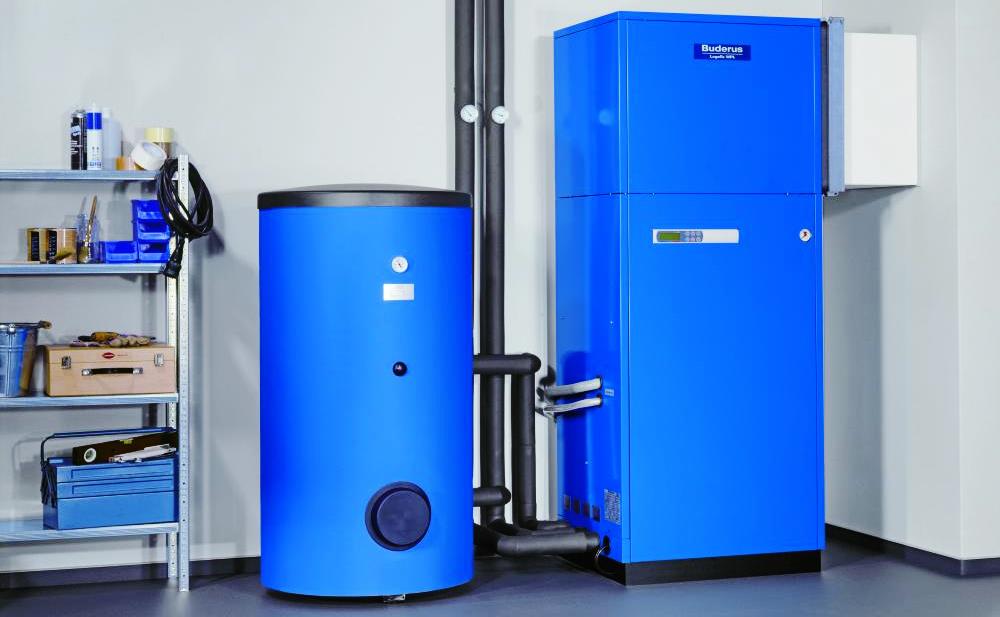

Устройство грунтового теплового насоса

Он состоит из двух основных блоков:

1. Внутренний – основной блок, который устанавливается в котельной и преобразовывает тепло получаемое из земли;
2. Внешний блок – трубы, закопанные в землю. Внутри них постоянно циркулирует теплоноситель, который отбирает тепло у грунта . Укладка трубы может осуществляться горизонтально и вертикально.

Поэтому геотермальный насос также называют вода-вода или вода-воздух. Первое слово означает в каком виде насос получает тепло — в жидком, а второе — во что он её преобразовывает. «Вода-вода» означает, что насос получает тепловую энергию посредством жидкости и преобразовывает её в также в жидкость (греет воду в системе отопления). Если же насос типа вода-воздух, это значит, что он греет воздух в помещении через фанкойлы (внутренние блоки кондиционеров).

Горизонтальный коллектор

Трубы укладываются параллельно земле в специально подготовленных траншеях ниже уровня промерзания грунта – 0,8-1,5 метра. Расстояние между траншеями должно быть не менее 1,5 метров, а ширина самой траншеи – 50-70см. Это делается с целью предотвратить переохлаждение грунта. Иначе геотермальный тепловой насос не сможет получать достаточное количество энергии.

Длина труб и площадь траншеи зависят от:

• Мощности теплового насоса – чем выше мощность насоса, тем больше должна быть площадь участка земли
• Теплоотдачи грунта. Все грунты имеют разную теплоотдачу. В среднем для горизонтальной укладке труб теплоотдача грунта равна 15-35Вт/м 2 .

Главный недостаток грунтового коллектора – требуется большая территория для укладки трубы. Причем, эту территорию нельзя будет использовать под застройку или посадку деревьев.

Вертикальный зонд

В скважину глубиной от 10 до 100м опускается специальная U-образная труба. Такая укладка обеспечивает более высокую эффективность работы грунтового теплового насоса — 1:4-5 за счет того, что температура грунта на глубине всегда больше, чем у поверхности.

Для вертикального зонда требуется намного меньше места, чем для горизонтального коллектора. Расстояние между двумя соседними скважинами должно быть не менее 5-6 метров и поэтому такой способ монтажа может использоваться на маленьких участках. С другой стороны бурение скважины стоит дороже рытья траншеи и часто требует специальных разрешений (при бурении больше определенной глубины).

Сравнение требуемой площади земли для коллектора и зонда

Проведем простой расчет. Предположим, что нужно установить геотермальный тепловой насос мощностью 10кВт. Средняя тепловая мощность грунта для горизонтального коллектора – 25Вт/м 2 , для скважины – 50Вт/м глубины скважины.

• Грунтовый коллектор: 10 000/25= 400м 2 требуемая площадь отбора тепла. Важно учесть, что на каждый 1м 2 площади отбора должно быть уложено 1,4-2 погонных метра трубы. Поэтому необходимая длина трубы равняется 400×1,43=572м. То есть, чтобы получить необходимую тепловую мощность в землю нужно закопать 572 метра трубы. Это могут быть 6 равных веток длиной по 95м с шириной траншеи 50см. Для этого понадобится участок земли размером 95×12м и площадью 1140м 2 .
• Вертикальный зонд: 10 000/50 = 200м требуемая длина трубы. То есть, в землю достаточно уложить 2 ветки трубы длиной по 100м с расстоянием между собой 5-6 метров.

Для визуального сравнения ниже приведено изображение участков с сохранением пропорций.

Скрытые утечки тепла в частном доме

, о которых вы не догадываетесь , которые образуют сквозняки и увеличивают тепловые потери
1. Как ваш дом охлаждается через вентиляционные каналы

Когда оправдано геотермальное отопление

Грунтовый тепловой насос вода-вода позволяет экономить газ. Но важно не забывать и о сроке окупаемости, который может быть очень и очень большим. Если же выбирать между газовым котлом и насосом, то вот когда наиболее целесообразно будет использовать последний:

1. Участок не подключен к газу. Тогда лучше заплатить за монтаж теплового насоса, чем газификацию участка (если такая возможность вообще есть).
2. У вас есть свободные деньги, которые вы хотите удачно вложить и сохранить. Грунтовый тепловой насос вода вода послужит своеобразной инвестицией.
3. Вы получили насос бесплатно и есть желающие за бесценок выполнить земляные работы

Ставить насос ради экономии газа с учетом текущих тарифов и стоимости оборудования нецелесообразно. Для этих целей следует рассмотреть такие варианты как солнечные коллектора, камин с водяным контуром или предпринять ряд энергосберегающих мер.

Выводы

Главная особенность грунтового теплового насоса – высокая эффективность независимо от уличной температуры и времени суток. Он может постоянно обеспечивать здание тепло и является полноценной заменой газовому котлу.

Существует 2 способа укладки трубы в землю: горизонтальный и вертикальный.

• Горизонтальный коллектор дешевле и проще в монтаже, однако он требует большую свободную территорию для укладки трубы;
• Вертикальный зонд занимает гораздо меньше места на участке и работает с большим КПД. Однако из-за высокой стоимости, его установка может не окупиться.

Геотермальный тепловой насос лучше всего использовать если участок не подключен к газу. Во всех остальных случаях, затраты на покупку и установку всего необходимого оборудования могут не окупиться и экономический эффект не будет достигнут.

Вертикальный грунтовый коллектор сколько дает мощности

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

Соглашусь. При условии, что все характеристики фреонового коллектора будут совпадать с "водяным" (Ух, это сколько же меди потребуется. )

Одно поймите четко — уменьшить размеры коллектора или диаметры труб за счет использования фреона напрямую не получится. Увеличившуюся интенсивность теплосъема "не потянет" сам грунт.

koja

Просмотр профиля

Группа: Участники форума
Сообщений: 286
Регистрация: 11.8.2006
Пользователь №: 3667

Соглашусь. При условии, что все характеристики фреонового коллектора будут совпадать с "водяным" (Ух, это сколько же меди потребуется. )

Одно поймите четко — уменьшить размеры коллектора или диаметры труб за счет использования фреона напрямую не получится. Увеличившуюся интенсивность теплосъема "не потянет" сам грунт.

Alex_

Просмотр профиля

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

Здесь один из самых тонких моментов — что творится в непосредственной близости от теплообменной трубки. Крайне важно не допускать обмерзания вокруг этой трубки настолько долго, насколько это возможно. Если пошло обмерзание, оно нарастает лавинообразно до следующего равновесного состояния с характерными температрурами на испарителе -12/-7С.

Может быть, в теплых штатах со среднегодовыми температурами грунтов выше +10С такие системы и прокатывают, у нас же скорее всего нет.

AKN

Просмотр профиля

Группа: Участники форума
Сообщений: 49
Регистрация: 22.1.2009
Пользователь №: 28049

Согласен, верхние слои грунта там и тут имеют разную среднегодовую температуру, энергетический потенциал другой. Но ведь это до глубин, скажем, метра 2.5-3. А на глубине 10-15 м, куда опускается зонд непосредственного кипения? На таких глубинах температуры массива должны быть примерно одинаковыми для сопоставимых ширОт, если только это не экстремальные зоны. Соответствующие графики здесь уже выкладывались. Представляется, что энергетика теплосъема/теплообменных процессов (вертикальное или наклонное размещение зондов испарения) должна быть приблизительно одинаковой. Или. Безотносительно к вопросу возврата масла , температуре кипения и др. фреоновым нюансам. Просто «…за Державу обидно…», опять им можно, а нам — как обычно…

Alex_

Просмотр профиля

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

Сообщение отредактировал Boris Blade — 10.10.2009, 9:09

Alex_

Просмотр профиля

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

AKN

Просмотр профиля

Группа: Участники форума
Сообщений: 49
Регистрация: 22.1.2009
Пользователь №: 28049

Похоже, что и там имеет место быть
Это адрес дилера DX-технологии на Аляске. Дилеры по всей Канаде, включая Ньюфаундленд

Dealers in Alaska

Company Contact person Address
HtH Construction Randy Arndt
hthcon@alaska.net PO Box 1477
Homer, Alaska 99603
907-235-7028 phone
907-399-1799 fax

Alex_

Просмотр профиля

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

Я смотрю на этот вопрос так: у каждой технологии ("рассольной", "фреоновой") есть свои плюсы и минусы. Причем число этих плюсов и минусов неким образом уравновешивается, иначе весь мир уже давно бы перешел на что-нибудь одно. Тут играют роль некие страновые факторы, традиции, если хотИте. В США на подавляющем большинстве территории страны активно используются кондиционеры, и там очень много разной квалификации монтажников — холодильщиков. Как в СССР было сварщиков. Вот и лепят они прямые испарители. А в Европе закапывают пластик. Это как отопление коттеджей — в Америке воздушное, в Европе водяное.

Одно скажу точно: серьезно сэкономить на количестве/глубине скважин при переходе с рассольного контура на прямой испаритель не получится.

AKN

Просмотр профиля

Группа: Участники форума
Сообщений: 49
Регистрация: 22.1.2009
Пользователь №: 28049

Вроде бы да. Но тогда не совсем понятно применение этой серии в случае с прямым испарением. Заглубленные медные зонды на глубине 15-25 м, стабильное кипение при практически одинаковой температуре в течение груглого года. Зачем нужен в этом случае более дорогой компрессор с расширенной рабочей диаграммой?

Безотносительно к случаю с lv112.

Alex_

Просмотр профиля

Инженер-физик широкого профиля 🙂

Группа: Модераторы
Сообщений: 5577
Регистрация: 27.3.2005
Из: Московская область
Пользователь №: 596

И еще одна фишка — намерзание льда вокруг труб, проложенных в грунте, допустимо, но крайне нежелательно. В этом случае падает теплопроводность обледеневших участков, прилегающих непосредственно к трубе и картина теплопереноса меняется скачкообразно. Я наблюдал такое на рассольных контурах: живет себе контур на -5/0С эдак до февраля, приходят длительные морозяки, и — хлоп! — за два дня график меняется на -12/-7, да там и остается. Обмерзло, стало быть. Компрессор ревет, тепло (и холодо-) производительность упала, СОР никакой, и так до конца апреля, пока нагрузка резко не падает. И это в лучшем случае.

Так вот, получить такую картинку на медных трубочках в 1/2" — раз плюнуть.

AKN

Просмотр профиля

Группа: Участники форума
Сообщений: 49
Регистрация: 22.1.2009
Пользователь №: 28049

Это не мои доводы, это констатация факта. Посчитать плотность теплового потока с учетом фазовых переходов и массой других факторов не могу ни я, ни Вы, ни кто-либо другой, для этого нужна математическая модель, содержащая систему дифференциальных уравнений теплопроводности с системой начальных и граничных условий. Уверен, что и Вы в своей работе не применяете расчеты плотности теплового потока и во многих случаях пользуетесь «…качественно-потолочными…» методами. Зачем Вы предлагаете мне просчитать это по-максимуму? Я не собираюсь Вам ничего доказывать. Есть объективные данные, статистика продаж. Каждый желающий может в этом убедиться. Если Вам это по каким-либо причинам не нравится, то это не означает обратного. Я перечислил фирмы, зайдите на их сайты и ознакомьтесь с информацией. Относительно стоимости трубы. Сделав нехитрый расчет, Вы сами можете убедится в том, что для эквивалентной тепловой мощности разница в цене будет приблизительно 40% не в пользу меди. В числовом выражении это 300-370$. Данные для DX сможете взять на так не любимых Вами штатовских/канадских ресурсах. С учетом разницы объемов бурильных работ это копейки. Заливать скважины надо как те, так и другие. Стоимость заливки в случае с DX будет гораздо меньше в силу того, что мЕньшие и диаметры и глубИны. Только не просите просчитать это. Длины и диаметры скважин и труб приведены в моем посте. Читайте, пожалуйста, внимательнее. Перепроверить можете на тех же вышеназванных ресурсах. «Конфигурация нестандартного разветвителя» — найдете там же, ничего хитрого, уверяю Вас. Самая сложная часть там по плечу среднему токарю. «Нестандартная» она, может быть, только для нас, там в силу объемов продаж, она давно стандартная. «Невозможность балансировки»-это утверждение инженера? По крайней мере несерьезно. Найдите в сети конструкцию зондов и коллектора. Правда, для этого придется посетить опять же заокеанский ресурс, так Вами нелюбимый.

Вас ни в чем не убедил пример приведенный в параллельной теме?

Безотносительно к случаю с lv112.

Пример в параллельной теме ясно показывает только то, что имеет место быть неправильный испаритель и это проблема не технологии, а инсталляторов.
Я же четко написал-вопрос безотносительно к ситуации с lv112. Прекрасно знаком с рабочими характеристиками этого компрессора и вопрос был не про это и Вы это прекрасно понимаете. Зачем передергивать? Еще раз. Некоторые европейские производители устанавливают серию ZH в ТН по DX технологии. По понятным причинам там и речи не идет о «…глубоких минусах…». Температурные режимы грунтов на таких глубинах исследованы и выложены на сайтах, в том числе российских коллег. Нажмите в гугле и получите результат. А то, что надо уметь проектировать и выполнять контура, то кто ж с этим спорит? Уж поверьте, немцы прекрасно умеют, без лицензии близко к этому не подпустят. Например, см. MasterTherm . Ситуация, при которой при одинаковой заявленной конструкции испарителя и температурных условиях кипения устанавливаются разные серии компрессоров, для меня непонятна. Это и просил пояснить..
