Как нарастить балки перекрытия по длине

Особенности и способы сращивания досок по длине для балок перекрытия

Об особенностях и видах удлинения и соединения балок далее в статье.

Как сращивать брус по длине: основные моменты

Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

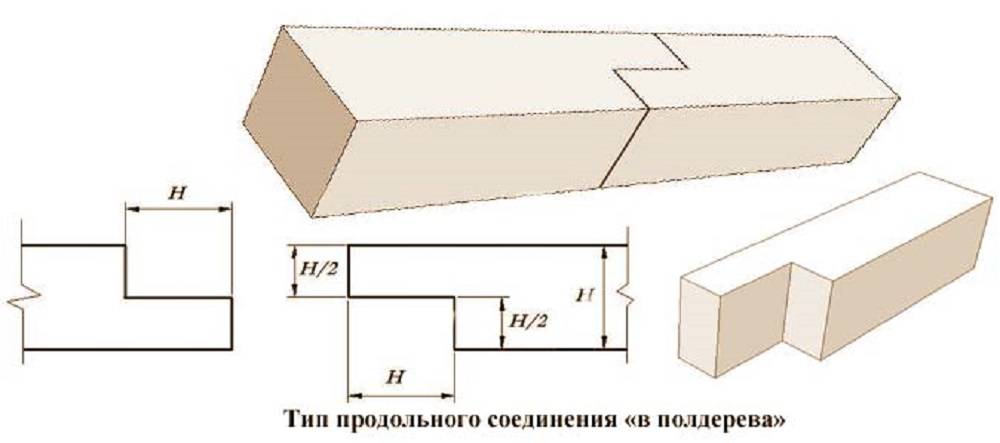

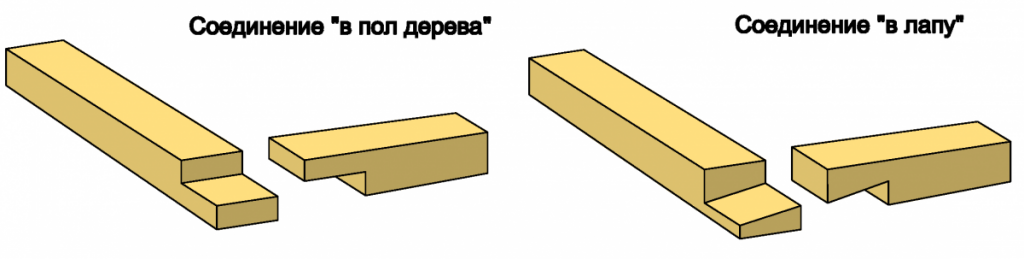

• Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

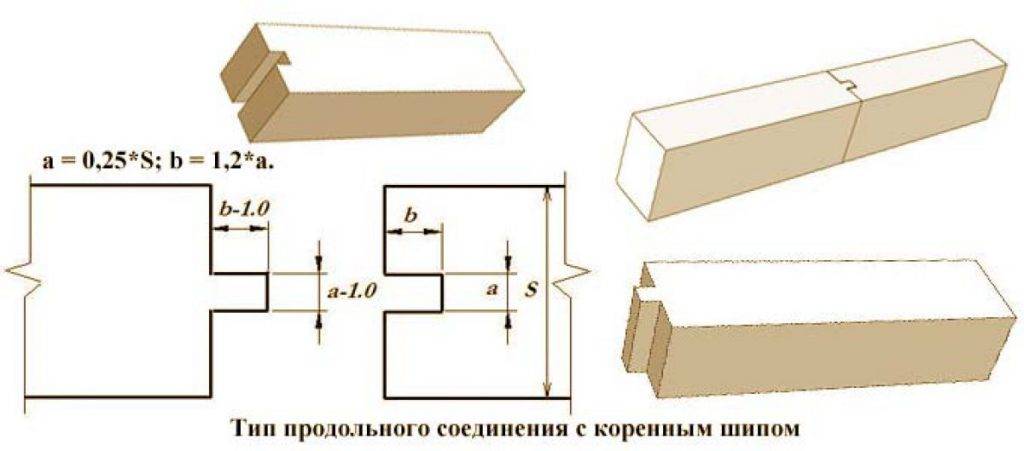

• Соединение с коренным шипом (несколько сложнее). На одной из деталей вырезается шип, имеющий размер в 1/3 толщины бруса, на второй делается соответствующий паз.

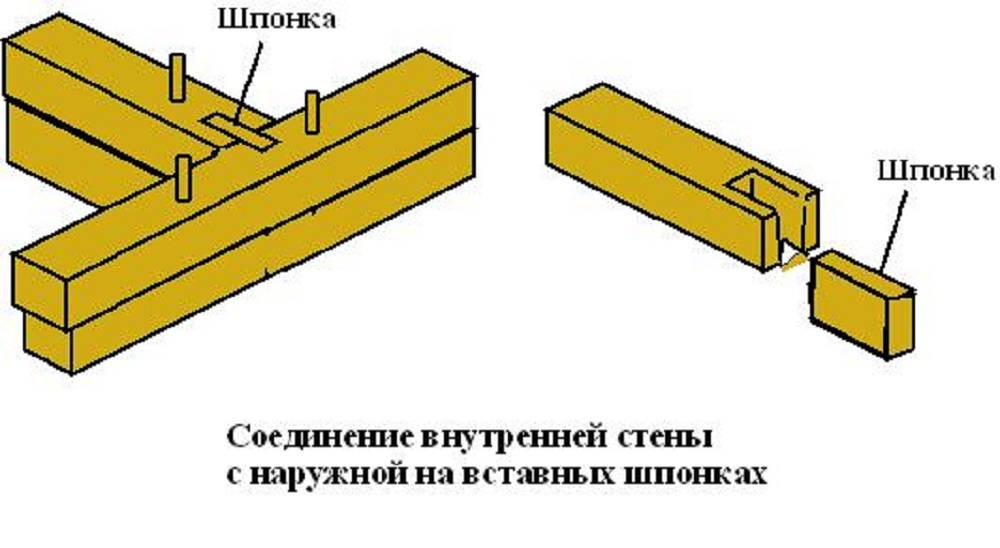

• Соединение шпонкой. Еще один эффективный способ сращивания венца. Пазы выбираются на двух брусьях; после укладки венца вбивается деревянная шпонка.

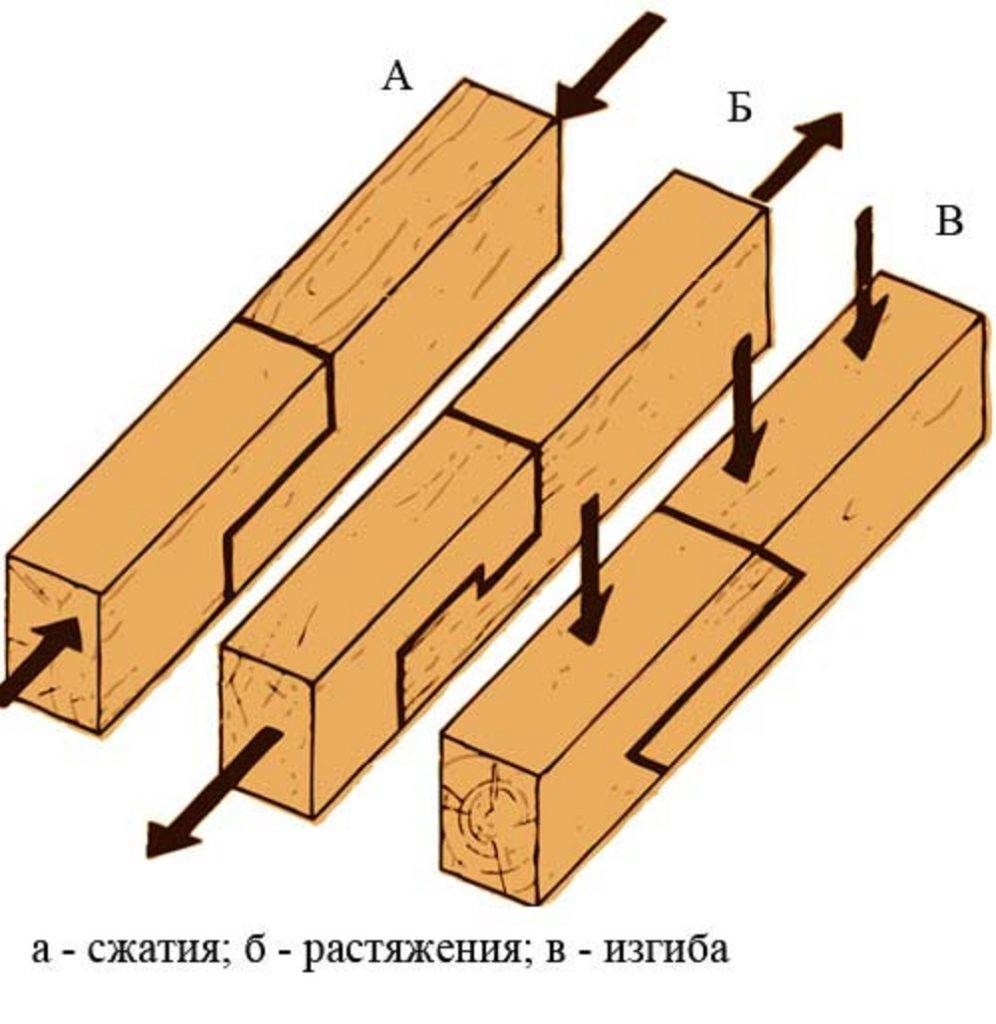

Сращивание бруса по длине – нагрузка на сжатие

Такой тип нагрузки характерен для разных колон и строек. Здесь перед строителем возникает сразу две задачи:

• Исключить увеличение сечения детали.
• Избежать взаимного смещения разных элементов конструкции.

Чтобы достигнуть вышеперечисленных целей на торцах бруса делается замок.

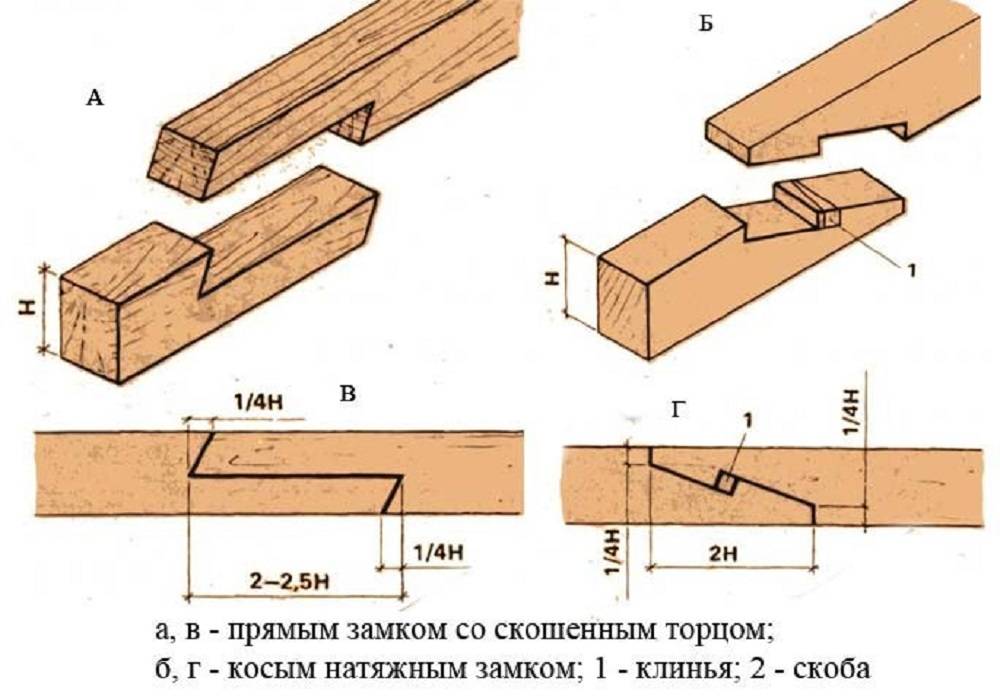

Первый вариант замка сильно напоминает соединение в половину дерева. Но скосы на торцах существенно меняют его свойства. В результате, увеличенная нагрузка на сжатие только усиливает конструкцию.

Еще одно решение – косой натяжной замок, заинтересует тех, что исключает вероятность рассоединения деталей во время растягивающей нагрузки. К примеру, это полезно для опоры навеса, имеющего высокую парусность.

Более того, элементы, которые образуют колонну, могут фиксироваться шипованным соединением. В таком случае наращивание бруса всегда начинается с нарезки на нем косых шипов. После чего детали садятся на клей. Высокая прочность склеивания достигается прессованием соединения и большой площадью поверхности шипов.

Нагрузка на растяжение и изгиб

Стоит отметить, что нагрузки на растяжение для деревянных конструкций – это скорей исключение, чем правило. Специфика эксплуатации заставляет разделить технологии сращивания бруса по длине в зависимости от того, что именно за элемент изготавливается.

Открытые балки

Для деревянного строительства они довольно типичны. Специфика здесь точно такая же, что и в случае колонн: фиксация ни в коем случае не должна увеличивать сечение балки.

Исключить рассоединение брусьев во время нагрузки на растяжение позволяет прямой накладкой замок. Косой накладкой замок перекладывает эту функцию на другие крепежные элементы – болты и шпильки. Они стягивают половины замка в одной точке, по центру. Для дополнительной фиксации применяется клей.

Прогоны, стропила

Здесь картина совершенно отличается: во время эксплуатации стропильная система скрыта от глаз обитателей дома. По этой причине здесь допустимы разные способы сращивания, которые увеличивают сечение бруса.

• Обычное соединение внахлест подразумевает, что брус имеет небольшую толщину (что типично для стропил). Длина нахлеста должна быть втрое больше ширины доски или бруса. Для фиксации применяются шпильки или болты.

• Сращивание встык также практикуется, но с усилением соединения боковыми накладками, которые могут быть сделаны из толстой фанеры или доски; могут применяться и перфорированные пластины, состоящие из оцинкованной стали.

Как выполнить соединение своими руками, которое будет красивым и прочным? Сама методика нами была досконально изучена: на торцах деталей формируются шипы фрезерованием, затем они склеиваются встык.

Внимание! Прессование обязательно, и на него должно отводиться не меньше 5-6 секунд. После этого детали надежно фиксируются в неподвижном положении на весь период высыхания клея.

Но результат во многом зависит от многих нюансов:

• Брусок подбирается по текстуре и цвету.
• Порода древесины обязательно должна быть одинаковой. Показатель влажности может отличаться в пределах 3%.
• Дефекты на сращиваемых элементах размещаются только с тыльной стороны.
• Между склеиванием и нарезкой шипов должно пройти не больше суток. Иначе неравномерная сушка скажется на качестве клеевого шва и точности подгонки шипов.
• Выдавившиеся во время прессования излишки клея немедленно удаляются. После его высыхания выполнить очистку детали будет гораздо сложнее.

Выводы

Надеемся, что наши рекомендации окажутся полезными Вашему читателю в отделке или строительстве дома. Дополнительную информацию можно посмотреть из видео, представленных в нашей статье. Желаем успехов!

Как все устроено

Дерево хвойных пород является наиболее востребованным материалом для строительства межэтажных и чердачных перекрытий в частном доме. Основная причина очевидна — невысокая по сравнению с монолитным железобетоном или готовыми плитами цена.

Кроме того: перекрытие по деревянным балкам, в отличие от плитного, может быть смонтировано без услуг погрузочной техники, что тоже обеспечивает существенную экономию. От монолитного оно выгодно отличается тем, что не требует сооружения опалубки.

1. Обеспечить их достаточную несущую способность при расчетных долговременных нагрузках;
2. Выполнить эффективную межэтажную шумоизоляцию;
3. Если речь идет о перекрытии над неотапливаемым подвалом или под неэксплуатируемым чердаком — организовать достаточно эффективную теплоизоляцию, соответствующую требованиям климатической зоны, в которой вы проживаете.

Первая задача решается подбором оптимальных сечения и шага балок. Максимальная длина деревянной балки перекрытия обычно ограничена 6 метрами — длиной поставляемого производителями бруса камерной сушки; при большем пролете сооружаются промежуточные несущие стены или опорные колонны.

Длина бруса ограничена размерами камер сушки.

Для решения второй и третьей задач межбалочное пространство заполняется утеплителем — стекло- или минеральной ватой, пенополистиролом, эковатой и прочими материалами. Их выбор — тема для отдельного исследования; на нем мы не станем заострять свое внимание.

Какие балки на пролете 4 метра допускаются нормативами

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Особенности расчёта

Шаг стропильных ног – не более 60 см. Если соорудить большие пролёты между ними, крыша будет «играть» от ветра, града и ливня. От снега кровля с обрешёткой прогнутся. Некоторые мастера располагают стропилины заметно чаще. Вышесказанное не значит, что толстые доски или брусья нужно располагать слишком близко – вес крыши вместе с перекрытием, горизонтальными, вертикальными и диагональными балками может быть завышенным, а стены из пено- или газоблоков могут начать растрескиваться и проседать.

Одна доска для стропильной ноги – наращённой или цельной – достигает массы до 100 кг. 10-20 лишних стропильных ног могут добавить тонну-другую ко всей конструкции, а это приводит к ускоренному растрескиванию стен при ураганах, при проходе бригад рабочих, обслуживающих крышу, при ливнях и снегопадах.

Выбор запаса прочности должен предусматривать, к примеру, до 200 кг снега на квадратный метр профстали, которой выстлана крыша.

Пусть в качестве примера строится небольшой дачный дом из пеноблоков со следующими параметрами.

• Периметр фундамента и стен (наружный) – 4*5 м (занимаемая площадь участка – 20 м2).
• Толщина пеноблоков, из которых возведены стены, как и ленточный фундамент снаружи, равна 40 см.
• В строении отсутствуют перегородки – внутренняя площадь дома похожа на квартиру-студию (одно помещение, зонированное на кухонный, санузловый и жилой блоки).
• В доме один вход и четыре окна – по окну в каждой из стен.
• В качестве мауэрлата – деревянного элемента, опоясывающего сверху стены по периметру, применён брус 20*20 см.
• В качестве горизонтальных балок перекрытия – доска 10*20 см, поставленная горизонтально на ребро. Из этой же доски выполнены вертикальные упоры и диагональные усиливающие проставки («треугольники»), не дающие тем покоситься. Все элементы соединены при помощи шпилек и болтов не менее М-12 (гайки, пресс- и гроверные шайбы прилагаются). Аналогичной доской выложены подконьковые (горизонтальные) проставки – тоже с «треугольниками» (диагоналями).
• Этой же доской – размеры 10*20 см – выложены стропильные ноги.
• Обрешётка выполнена доской в 5*10 см либо брусом, например, сечения 7*7 или 8*8 см.
• Толщина кровельного профлиста – 0,7-1 мм.
• Выполнены стальная обшивка по периметру и уложены водосточные желоба с ливнёвкой.

Сращивание и усиление

Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке. В этом случае несущая способность перекрытия будет максимальной.

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;
2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Наращенные по высоте балки дают максимальное увеличение несущей способности.

Так как укрепить деревянные балки перекрытия путем подшивки к ним дополнительной доски или бруса?

1. Ставим в середине пролета под каждую вторую балку временные подпорки из бруса, убирая прогиб перекрытия.
2. Свободные от колонн балки усиливаем накладками из бруса или доски. Расположение и толщина накладки выбирается с учетом расчетных нагрузок и высоты помещения; способ крепления — клеевой шов с дополнительной фиксацией шпильками с широкими шайбами или оцинкованными накладками.
3. Переставляем подпорные колонны и повторяем операцию с оставшимися балками.

Любопытно, что значительно увеличить жесткость балок можно с помощью обыкновенной фанеры толщиной 18 — 22 миллиметра. Она нарезается полосами шириной, равной высоте балок, и после устранения прогиба перекрытия подпорными колоннами приклеивается к каждой балке с обеих сторон с фиксацией гвоздями или саморезами с шагом 15 — 25 сантиметров.

Разумеется, и здесь обязательна разбежка поперечных швов — и на каждой отдельной балке, и между смежными балками.

Балка с усилением фанерой.

Инструкция по сооружению утепленного перекрытия нами уже приведена; однако расчет утепляющего слоя в зависимости от применяемого материала и климатических условий нуждается в комментариях.

Основное свойство любого утеплителя — его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах. Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Увеличение сечения

Для этого используют накладки из древесины. Применяют доски и брус. Сечение подбирают в зависимости от степени повреждения и планируемой нагрузки. Стоит отметить, что наращивание сечения по бокам не эффективно. Чтобы это понять, достаточно взглянуть на формулы, по которым рассчитывают элементы. Ширину в этих вычислениях берут в первой степени, а высоту — во второй. При увеличении размеров в 2 раза в первом случае, несущая способность удваивается, а во втором — возрастает вчетверо.Стягивание существующей балки с накладкой болтами, скобами или шпильками. Профессиональные мастера предпочитают последний вариант. При закручивании гаек обязательно используют шайбы, чтобы не повредить древесину. Между металлическими деталями и деревом предусматривают слой изоляции, например, Техноласт ЭПП. Поврежденный участок перед выполнением работ обрабатывают антисептиком.

Нормы и стандарты проектирования отличаются для реконструкции, перепланировки или иных видов работ. На начальном этапе проектировщик определяет следующие моменты: Комментарий специалиста. От полноты и точности обследований зависит результат проектирования и строительных работ. Без объективных выводов экспертов нельзя выбрать нужные варианты и решения для усиления перекрытий. Поэтому компания Смарт Вэй всегда уделяет особое внимание предпроектной стадии обследования, привлекает к работе всех необходимых специалистов.

Оформление разделов проекта, описание решений по усилению перекрытий. Время чтения: 5 минутЧто такое перекрытие — это горизонтальная внутренняя конструкция здания, которая носит несущие функции, обеспечивает прочность и надежность объекта. Следовательно, основной целью усиления перекрытий является увеличение прочности и допустимых нагрузок этой конструкции. Различные способы усиления перекрытий, как и других конструкций, применяются при реконструкциях, перепланировках, переустройстве и капитальном ремонте зданий.Читайте в этом материале, как осуществляется усиление перекрытий на практике, нужно ли проектировать и согласовывать такой вид работ, что обследуется в здании перед разработкой проекта.

Сращивание стропил по длине: простые способы удлинения пиломатериалов без ущерба для их прочности

Пример того, как из двух коротких балок можно сделать одно длинное и прочное стропило

Часто при сборке кровельного каркаса стандартной длины, пиломатериалов недостаточно. Эту проблему помогает решить сращивание стропил по длине. Я расскажу об актуальных способах, позволяющих правильно нарастить доски и брусья. В итоге вы сможете собрать прочные стропила нужной длины, из тех пиломатериалов, которые есть в наличии.

Видео о способах наращивания стропилин

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Зачем сращивать стропила

Разумеется, такой длины будет недостаточно даже для строительства крыши на типовом доме 6×6 метров.

Если нужно сделать легкий, но прочный каркас для вальмовых и полувальмовых крыш, будет правильно покупать не цельные тяжелые пиломатериалы, а нарастить доску и получить стропило нужной длины с небольшим сечением и приемлемым весом.

То есть, строительство кровельного каркаса из наращённых элементов обойдётся дешевле.

Сэкономить деньги при сборке стропильной системы можно покупая древесину не естественной влажности (30%), а камерной сушки (12%). Несмотря на то, что сухая доска стоит дороже, ее потребуется меньше, так как она характеризуется большей прочностью на изгиб в сравнении с пиломатериалами естественной влажности. То есть, выбирая сухую древесину, можно купить доски с меньшим сечением, чем планировали.

Базовые методы сращивания стропил

Рассмотренный способ годится для изготовления стропил длиной до 7 метров. То есть, оптимальный вариант использовать пиломатериалы длиной 6 и 3 метра. Учитывая нахлест 1 метр как раз получаем обозначенные 7 метров.

Для этого соединение выполняется на гвозди и на шпильки с накидными шайбами и гайками. Между совмещаемыми элементами закладывается уплотнитель.

Крепление узла шпильками М12 выполняем в шахматном порядке. В том же порядке вбиваем гвозди.

Крепежные элементы располагаются в шахматном порядке для того, чтобы избежать растрескивания древесины.

Такой способ позволяет без усиления собирать стропила диной до 9 метров. Усиление крепежного узла болтами позволяет выполнять сращивание балок перекрытия длиной до 10 метров.

В промежуток между двух смежных досок с одинаковым шагом укладываются обрезки балок. Каждая вставка фиксируется также, как и узел сращивания.

Такой способ позволяет удлинить стропило не более чем на 2 метра. Способ повсеместно применяется при установке кобылок для формирования кровельного свеса по краю ската.

Совмещенное сечение сверлится под болт с диаметром 12 мм. В отверстие вставляется оцинкованный болт и стягивается гайкой через предварительно поставленные шайбы.

При правильном выполнении запила сечение под нагрузкой (пластичный шарнир) не должно иметь раскачиваний и смещений.

Такой способ пригодится если нужно сделать длинный брус под коньковый прогон, мауэрлат или лежень.

При выборе пиломатериалов обратите внимание на то, чтобы вся древесина была одной породы и имела одинаковый процент влажности. Только при соблюдении этих рекомендаций по всем стропилам в кровельном каркасе будет равный прогиб под нагрузкой.

Фотообзор с примерами сращивания стропил

На фото показано, как удлинить накосные стропила, соединяя пиломатериалы внахлест

Соединение внахлёст — самое простое, но по прочности уступает соединению, выполненному встык. По поверхности одной доски на длину примыкания выстилается джутовая лента. Поверх уплотнителя укладывается доска и узел скрепляется болтами в шахматном порядке. Кроме болтов в соединение вкручиваются саморезы.

На этом же этапе нарезаем накладку, которая скрепит стыкованные пиломатериалы.

Укладываем поверх стыка усиливающий элемент и высверливаем сквозные отверстия под болты. В отверстия вбиваем болты и переворачиваем весь узел изнанкой кверху.

Гвоздь вбиваем примерно наполовину, так чтобы его конец вышел с обратной стороны на 2 см. Конец загибаем, но не впрессовываем в дерево. Вбиваем гвоздь до упора и полностью вбиваем его конец в дерево.

Если все сделано правильно, конец гвоздя не просто прижмётся к балке, а войдет в нее крючком.

Факторы, влияющие на параметры пиломатериала

Древесину для стропильной системы выбирают хорошо просушенную, с малым количеством сучков и других дефектов. Как правило, применяется хвойные породы, легкие в обработке и дополнительно пропитанные антисептиками и антипиренами.

На параметры опорных брусьев влияет угол наклона крыши, геометрия ската, расстояние между коньком и мауэрлатом, расстояние между стропильными ногами и расчетная нагрузка на стропила, в которую входят вес кровельного покрытия, вес обрешетки, ветровая и снеговая нагрузки.

Грамотный расчет в обязательном порядке должен учитывать все эти показатели.

Соединение деревянных балок

Применяете ли вы деревянные балки в интерьере дома, делаете ли крышу, возможно строите терасу, вам будет необходима информация — как делается соединение деревянных балок.

Если раньше соединения делали с помощью шипов, то этот дедовский метод, постепенно остается в прошлом, возможно им еще пользуются профессионалы, но скорей всего в ближайшее время они стануть использовать более современные подходы.

Ведь в наше время металлические соединители позволяют быстро и надежно соединять деревянные балки. В отличие от завинчивания, которое к тому же подходит только для определенных типов соединений, таких как диагональные распорки. На сегодняшний день, соединители для деревянных балок есть практически для любого варианта соединения.

Соединители изготавливаются из листовой стали и предварительно просверлены. Меньшие отверстия 3,5 или 4,5 мм отлично подходят для оцинкованных V-образных или гребенчатых гвоздей. Некоторые фитинги также имеют более крупные отверстия диаметром 11 или 13,5 мм. Они используются для винтов с шестигранной головкой.

Ниже мы объясним, какой и куда подходит фитинг для соединения деревянных балок.

Т-образные соединения для деревянных балок

Если вы хотите, соединить балку с поперек стоячей балкой или, наоборот, чтобы балка вертикально стоячая соединилась с горизонтальной, вы можете сделать такое соединение несколькими способами:
Прямые соединители имеют длину от 96 до 180 мм (на рисунке слева) и крепятся гвоздями или винтами. Есть даже большие прямые соединители с длиной до 400 мм или даже до 1250 мм – что позволяет крепить к балке на большом растоянии.

Т-образные соединители, также еще называют крестовые соединители, подходят для т-образных соединений из 3-х балок (2 поперечные балки укладываются рядом друг возле друга на одном столбе). Обычно такие типы соединений используются при постройке навесов или террас.

Крепления для соединения деревянных балок

Такие крепления применяются, прежде всего, в том случае, если необходимо дополнительно стабилизировать прямоугольные соединения балки. Они устанавливаются под углом 135°, для крепления под другим углом используется соединитель с регулируемым углом.
В качестве альтернативы вы можете использовать универсальные соединители (многофункциональные Соединители) с прорезанными концами Бедер. Эти соединители имеют заданную точку изгиба, так что они могут быть адаптированы к любому требуемому углу. Таким образом, эти соединители для балок можно использовать очень разнообразно.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Соединители балок в виде башмака

Балочные башмаки используются при соединении балки с главной балкой. Эти соединения являются, в частности, наиболее распространенными при обустройстве интерьера помещения с помощью балок.
Это особо прочное соединение, которое используется не только чтобы соединить балку с балкой, но и балку с бетонном или кирпичом, металлом.

Такие соединители выпускаются в различных исполнениях: для крепления снаружи — тип А, для крепления внутри — тип B. Второй тип позволяет сделать более незаметное соединение, но имеет меньшую жесткость по отношению кручения, чем первый тип.

Соединение балки с балкой, которая не соответствует стандартным размерам, можно реализовать с помощью двухсекционного соединителя — Vario (тип C).

Угловые соединители для деревянных балок

Угловые соединители или угловые листы подходят, прежде всего, для прямоугольных деревянных соединений, на которые не будет действовать большая нагрузка. Поэтому они часто используются при изготовлении мебели и при внутренней отделке помещений.
Угловые соединители предлагаются в различных размерах и исполнениях, например, в качестве угла с перфорированной пластиной или с продольными отверстиями. Таким образом, они могут быть очень универсальными.

Для обеспечения большей устойчивости нужно использовать специальные соединители для тяжелых условий эксплуатации.

Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

Балки перекрытия пропитываются антисептическими составами, а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Особенности и способы сращивания досок по длине для балок перекрытия

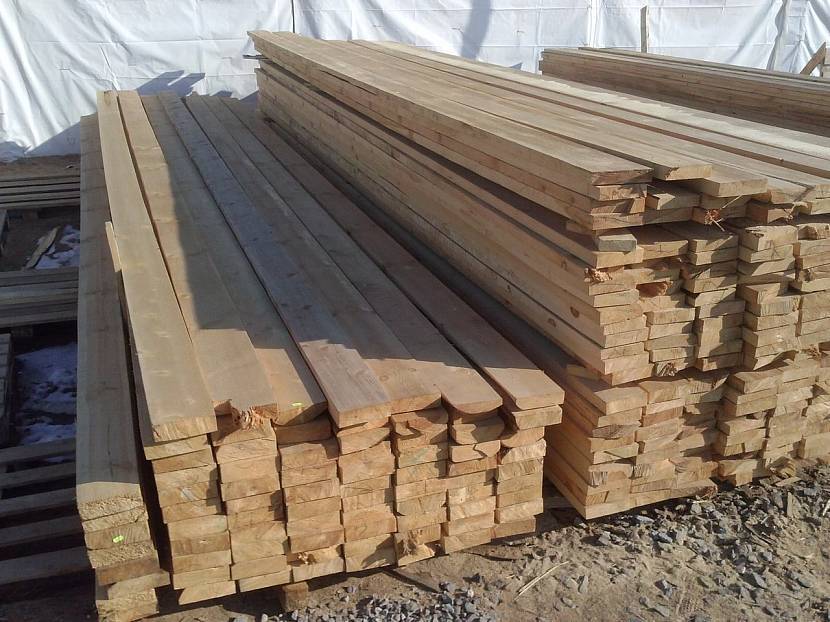

В ситуациях, когда нет возможности приобрести достаточно длинные пиломатериалы для строительства перекрытий, существует немало способов решения данной проблемы.

Можно воспользоваться так называемым методом сращивания двух коротких балок так, чтобы на выходе получилась одна балка нужной длины.

Об особенностях и видах удлинения и соединения балок далее в статье.

Что собой представляет удлинение?

К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.

Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома, имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.

В каких ситуациях применяют?

Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.

Соединение древесины происходит 3 способами:

• по длине;
• по ширине;
• под углом.

Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.

Когда это невозможно?

Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа: утеплители, мебель, вес человека и т.д.

В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.

Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.

Также нельзя производить сращивание балок с малым сечением. Чем больше ширина дома, тем сечение должно быть крупнее. Расчеты необходимой толщины бруса производят согласно таблице:

Ширина пролета, м	Расстояние между балками, м	Сечение балок, см
2,0	1,0	12×6
2,0	0,6	10×7
2,5	1,0	14×10
2,5	0,6	12×8
3,0	1,0	16×11
3,0	0,6	14×9
3,5	1,0	18×12
3,5	0,6	15×10
4,0	1,0	20×12
4,0	0,6	16×12
4,5	1,0	22×14
4,5	0,6	18×14
5,0	1,0	22×16
5,0	0,6	18×14
5,5	1,0	24×16
5,5	0,6	20×14
6,0	1,0	25×18
6,0	0,6	22×14

Подходящие для этого способы

Вариантов сращивания балок существует множество, отличаются они методами, которых всего 3:

• при помощи вырезания замка;
• с применением клина;
• при помощи дополнительных досок.

Желательно, чтобы любой из перечисленных способов включал дополнительное крепление болтами, хомутами, клеем и другими вспомогательными элементами. В противном случае есть риск смещения бруска.

Как состыковать замком?

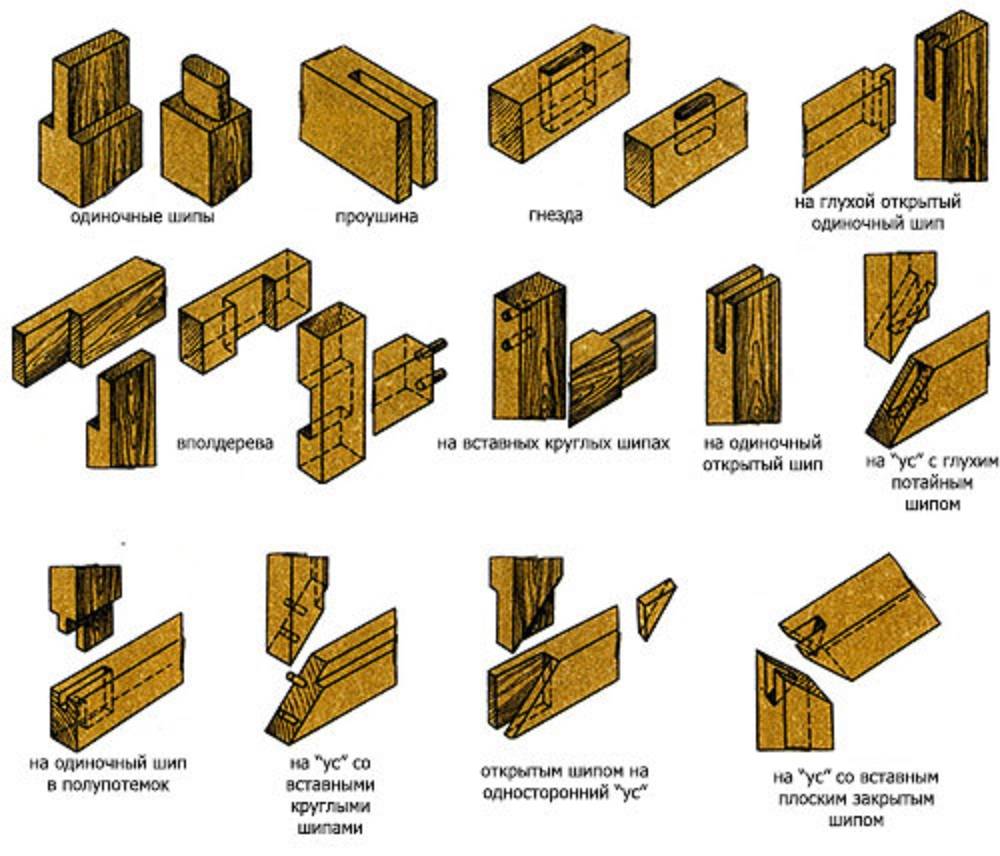

Данный способ самый разнообразный из всех, требующий точных расчетов. Со стыковочных концов 2-х брусков бензопилой или при помощи ножовки выпиливают форменные замки, которые при соединении захватывают друг друга, превращая 2 малые балки в 1 большую. Самыми распространенными способами выпиливания являются:

• притык вполдерева;
• с торцевым гребнем;
• сковороднем;
• в косую накладку;
• косой прируб с зубом и т.д.

Каждый из них имеет варианты. Где-то используется несколько гребней или шипов, где-то один.

Иногда вырубы комбинируются, например, срез вполдерева делают косым. Принцип действия всегда один: на каждом брусе со стороны стыка расчерчивают места вырубки, срезают лишнее. Стыковочный брус должен иметь такой же рисунок, но в отзеркаленном виде.

Нарастить с клином

Метод с клином чаще всего делается для косого выруба внакладку. Два бруса вырезают по рисунку, соединяют в центре и вбивают брус по ширине, соответствующий ширине балки. Этот метод считается наиболее прочным, но и самым сложным, поскольку необходимо соблюдать высокую точность расчетов сразу для 3-х элементов.

Соединить досками

В данном случае в брусьях не вырезают замки и не вбивают клинья. Они держатся только за счет досок с 2-х или 4-х сторон, которые закрепляют болтами к поверхности соединяемых балок. Эстетичность в данном случае страдает. Но при данном способе остается возможность ремонтировать стыковочные места, менять утеплитель. Болты закрепляют в шахматном порядке, используя резиновые шайбы.

В некоторых случаях балки просто прикладывают одну к другой и скрепляют 4-6 болтами, не используя ни доски, не вырубки. Смещение на стыке в обоих случаях исключено. Данный способ подходит для мелкокалиберного бруса или досок.

Каких правил следует придерживаться?

Помимо основных расчетов по длине балок и вырезов, с помощью которых будет происходить соединение, необходимо учитывать и другие нюансы, позволяющие удлинить и установить перекрытие качественно.

1. Для сращивания балок выбирают древесину одной породы и желательно одного цвета, если балки не будут скрыты под отделкой. Разные породы дерева ведут себя по-разному, некоторые более крепкие, другие больше подвержены растрескиванию.
2. Процент влажности материалов не должен превышать 15%. Это должно быть высушенное дерево, которое в процессе эксплуатации не ссохнется, образовав щель в районе сцепления. Если не удается добиться одного показателя для 2-х брусков, разница не должна превышать 3%.
3. Дерево выбирают качественное, без дефектов, синевы, гнили. Не стоит рисковать, стараясь сэкономить, особенно когда речь идет о чердачном перекрытии.
4. Перед установкой балок и соединением, пиломатериал необходимо обработать антисептиком и антипиренами.
5. После склеивания частей, остатки клея необходимо убирать на месте. Когда он высохнет, очистить поверхность будет сложнее.
6. Сращивание производят по вертикали относительно лицевой стороны. То есть сам разрез должен быть параллелен потоку ветра, чтобы избежать продувания через щель.
7. На стыке перед соединением прокладывают слой утеплителя. Древесина не должна соприкасаться друг с другом в месте разреза. Если части бруса начнут высыхать, утеплитель в районе замка предотвратит продувание.
8. Брус для сращивания выбирают одного калибра (одной толщины).
9. Удлиненный брус не должен утолщаться в месте соединения.
10. Сращивание балок необходимо делать в разбег, не по одной линии, чтобы не создавать давление на один, наиболее уязвимый участок перекрытия.

Инструменты и материалы для работы

Перед выполнением основной работы по вырезанию замков, необходимо учесть и подготовить все необходимые инструменты, чтобы они в нужный момент оказались под рукой.

Что понадобится для работы:

• линейка и угольник;
• маркер;
• топор;
• стамеска;
• бензопила;
• электродрель;
• канцелярский нож;
• стамеска;
• болты, гайки, ключ к ним;
• антисептические средства и антипирены.

Также может понадобиться шлифовальная машинка или шкурка для придания гладкости вырезанным поверхностям.

Пошаговая инструкция

Когда все инструменты готовы, древесина обработана и зачищена, можно переходить к основной работе по выпиливанию стыков. Выглядит она следующим образом.

1. Каждый рабочий брус выравнивают по краям. Для этого используют угольник, которым измеряют каждую из 4 сторон бруса, чертят контрольную линию и срезают при помощи бензопилы или циркулярной пилы с 2-х широких сторон. Если диска не хватает по всей длине, остаток спиливают вручную ножовкой.
2. Далее прочерчивают сам рисунок, линии на брусе также со всех 4-х сторон.
3. Бензопилой или ножовкой создают надрезы. Если нет уверенности, чтоб мастер при помощи бензопилы сделает точный надрез, лучше использовать ручную пилу. В данном случае погрешности сильно скажутся на качестве стыков, восстановить или заделать их будет крайне сложно или невозможно.
4. После выполнения надрезов, ненужный кусок бруса аккуратно удаляют при помощи стамески и молотка.
5. Когда лишние части с обоих брусков удалены, необходимо приложить один брус к другом, чтобы проверить точность соединения. Как правило, на стыке всегда присутствует незначительная щель, она не должна превышать 1 см. В этом месте будет проложен джут.
6. Далее обе части склеивают или соединяют при помощи болтов, предварительно просверлив дрелью отверстия. Идеальным вариантом будет склейка и соединение болтами.

Доски сращивают методом внахлест. Поскольку пиломатериал мелкого сечения, его нельзя подпиливать и удалять какие-либо, даже незначительные части. Таким образом, доски соединяют при помощи 4-6 болтов.

Длина нахлеста варьируется с 20 до 50 см в зависимости от длины самой балки. При установке готовых балок на бетонные стены, их необходимо изолировать рубероидом или аналогичным материалом, чтобы доска не соприкасалась с поверхностью другого материала.

Ошибки в процессе соединения

Наибольшего внимания в данной работе требуют сами расчеты при создании замка, а также точность его выпиливания.

Перед удлинением необходимо осмотреть брус или доску и отбраковать его, если в местах планируемого соединения имеются трещины.

Пока древесина монолитная, они не влияют на ее целостность, но если повредить ее в уязвимом месте, при спиливании данная щепка отлетит и создаст ненужный зазор.

Второй момент связан с выбором инструмента. Это должен быть высокоточный электро или бензоприбор, который сможет создать ровную линию, не захватив и не обтесав лишний участок. Самым точным инструментом, вызывающим доверие, является острая ручная пила.

Также нужно учитывать размер по длине замка. Он не должен быть слишком мал, чтобы конструкция держалась крепко. Чтобы избежать ошибок, необходимо воспользоваться готовыми проектами и расчетами для определенной длины замка по отношению к балке.

Заключение

Правильно подобранный метод сращивания балок перекрытия может не только сэкономить средства на докупку недостающих материалов, но и укрепить систему в целом. Главное условие в данной работе, это точность расчетов для определенного вида пиломатериала. Если учитывать правила и рекомендации по сращиванию, то работу можно выполнить самостоятельно, без привлечения мастера.

Сращивание балок перекрытия по длине

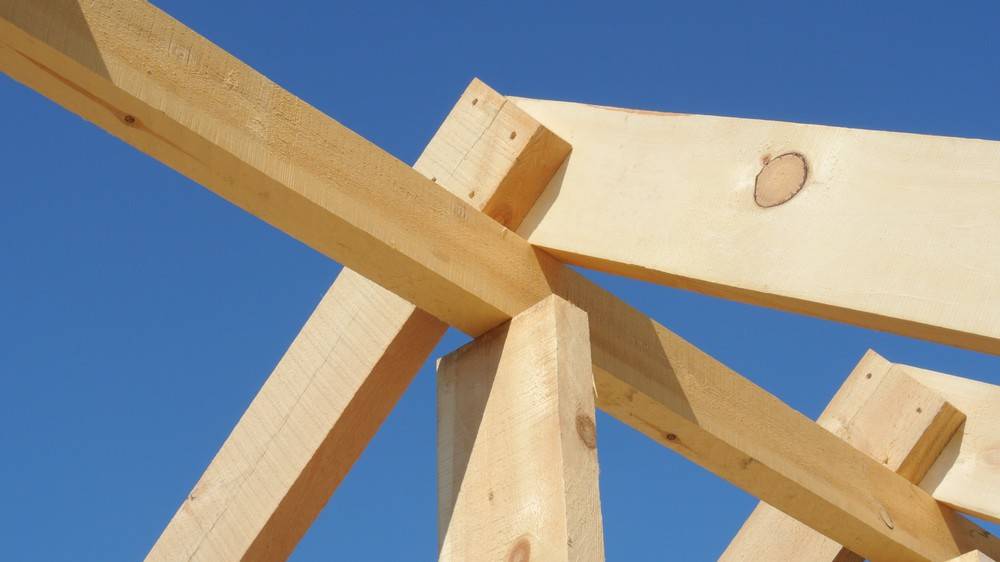

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине.

Конструктивные особенности сращивания стропил

Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент. С этой целью стык (пластичный шарнир) должен располагаться на определенном расстоянии от опоры, которое составляет 15% от длины пролета, перекрываемого стропилом.

Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.

Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.

Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям:

• соединение досок встык;
• метод «косой прируб»;
• соединение внахлест.

Использования такого инструмента, как стусло, дает возможность отрезать концы досок строго под заданным углом, обеспечивая необходимую плотность стыков.

Соединение встык

Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.

Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.

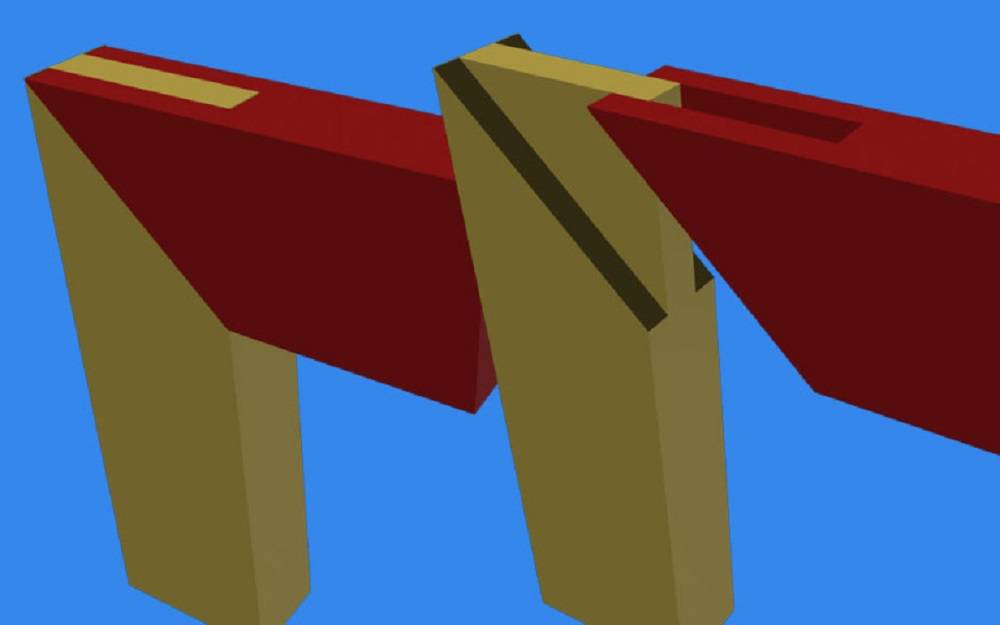

Метод «косого прируба»

Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.

Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт. Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб.

При установке шпилек или ботов необходимо использовать широкие металлические шайбы, чтобы крепеж со временем не повредил древесину.

Соединение внахлест

Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.

Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой. Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

При удлинении стропильной ноги важно, чтобы сплачиваемые доски располагались со сдвигом не менее, чем на метр. Соединения должны располагаться в шахматном порядке, чтобы каждый стык был закрыт цельной доской.

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски. Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Надежность составных стропил существенно уступает спаренным конструкциям. Составные системы могут с успехом использоваться для возведения скатных кровель, но их нельзя применять в качестве накосных стропил вальмовых крыш.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб. Наращивание стропил – экономически выгодный шаг, так как позволяет применять унифицированные материалы для создания конструкций необходимой длины.

Тематическое видео в статье дает возможность подробно ознакомиться с тем, как правильно выполнить стыковку элементов стропила при наращивании.

Основные требования к сращиванию балок перекрытия

Когда основное строительство домов — возведение капитальных стен — практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома — это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

‬Прежде чем установить деревянную балку, ее необходимо обработать антисептическим раствором.

• цокольные — они, как правило, располагаются между первым этажом и подвалом частного дома;
• межэтажные — эти виды перекрытий располагаются между этажами;
• чердачные — они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Основные требования к перекрытиям

1. Конечно же, на первом месте находится прочность.

Перекрытия не только должны выдерживать свой вес, им необходимо еще и нести определенные нагрузки. А если опорами для перекрытий будут каркасные стены, это имеет большое значение.

Так, по всем правилам, любые междуэтажные перекрытия, организованные в жилых зданиях, обязаны выдерживать общую, но равномерную по всей площади нагрузку в размере около 200 кг/м² на практике обычно строят перекрытия, готовые и к более высоким нагрузкам. Зато чердачные перекрытия менее прочные. Усиливать ли перекрытия или нет — это зависит от того, что именно будет находиться в комнате — рояль, шкаф, тренажеры и т.д.

При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции,‭ ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения.‭

2.Жесткость. Кроме того, что перекрытие должно выдерживать нагрузки, оно не должно прогибаться под ними. Если же перекрытия прогибаются, они рано или поздно могут подвергнуться деформации, что приведет к разрушению.
3.Тепло- и звукоизоляция. Смонтированные перекрытия должны обеспечивать и защиту помещения от проникновения в него как воздушного, так и ударного шума из нижеразмещенных комнат. Для этого при организации перекрытия используется специальный минеральный или любой другой утеплитель, который обеспечивает погашение шума любого вида, а так же сохраняет тепло в помещении. Стандартным размером слоя утепления является 150 мм. При устройстве подобных конструкций применяют и различные инструменты. Это:

• бензопила;
• угольник;
• топор;
• молоток;
• электродрель;
• строительный нож;
• стамеска.

Балочные перекрытия. Особенности

Деревянное перекрытие‭ ‬выполняется из деревянных балок хвойных и лиственных пород.‭

Используемые балки для перекрытий могут быть из различного материала: дерева, металла, железобетона. Конструкция при использовании любого из вышеперечисленного строительного материала одинакова. Перекрытия из дерева в большей части случаев производятся с помощью несущих балок, самого пола, обязательного межбалочного заполнения и необходимого отделочного слоя потолка. Звуко- и теплоизоляция может быть обеспечена настилом, так называемым накатом. Перекрытие напоминает этакий «бутерброд», где все слои должны присутствовать в необходимом размере для того, чтобы получился нужный результат. В основном балочные перекрытия как междуэтажные, так и цокольные и чердачные очень похожи друг на друга. Они отделяют жилые помещения дома от не жилых. Даже монтаж их проводится одинаково, за исключением некоторых нюансов.

Межэтажные перекрытия должны монтироваться несколько по-другому, так как с двух сторон у них находятся комнаты, а не хозяйственное пространство. Деревянные балки перекрытий должны быть уложены, как правило, параллельно друг другу по короткой стороне пролета. Если балки располагаются не близко друг к другу, расстояние между ними должно быть одинаковым. При устройстве балочных междуэтажных перекрытий в первую очередь нужно закрепить балки. В зависимости от того, какие стены реализованы при строительстве домов — каркасные или капитальные — оставляются специальные зазоры для закрепления балок.

Таблица соотношения ширины пролета и ширины укладки балок.

1. Если же стены домов капитальные и выполняются из дерева, то заранее готовить «гнезда» для балок необязательно — достаточно будет уже при монтаже балочных перекрытий вырезать подходящие зазоры для укладки перекрытий. Однако каркасные стены нуждаются в специально подготовленных «гнездах».
2. Если используются деревянные балки для перекрытий, то необходимо предварительно обработать концы балок для предотвращения их гниения или преждевременного разрушения.
3. Для ширины пролета нужно брать соответственное сечение балок: чем больше ширина, тем толще балка (см. Таблица 21). Если же ширина пролета достаточно велика, а бруса подходящего размера нет, то можно провести сращение имеющихся балок, чтобы достичь нужной толщины. Это, конечно, может привести к общей не прочности конструкции.
4. Для обеспечения жесткости получившуюся составную балку необходимо надежно фиксировать в местах соединения. Желательно использовать такие строительные элементы вразнобой — то есть чтобы места соединений в этих балках не находились друг напротив друга. Таким образом, давление на места, где сращиваются балки, минимизируется и за счет этого достигается дополнительная прочность.

Чтобы балки под весом перекрытия не прогибались,‭ ‬их необходимо класть на определенном расстоянии‭.

Кроме того, при организации перекрытий можно использовать не только деревянный брус. Для этого подойдут и бревна нужного диаметра. Конечно же, их нужно обтесать со всех сторон. Это, несомненно, будет и дешевле — ведь пиломатериалы на строительном рынке стоят гораздо больше, чем круглый лес. Однако при этом нельзя использовать «свежие» бревна. Для того чтобы применять их при монтаже перекрытия, нужно выдержать круглый лес хотя бы полгода — год в сухом месте, иначе перекрытие «поведет» и это будет являться причиной деформации всего дома.

После укладки деревянного бруса или обтесанных бревен необходимо произвести настил наката. Для этого к балкам с помощью гвоздей крепят специальные черепные бруски с сечением 5х5 см, и уже на них накладывают выбранные доски наката; часто мастера делают так, что нижняя часть балки, используемой для перекрытия, равняется с накатом. Это способствует дальнейшей беспроблемной отделке потолка.

При укладке наката не обязательно использовать полноценные деревянные доски — вполне сгодится и «горбыль». После наката идет теплоутеплитель. Он может быть совершенно разным — от минеральной ваты до опилок. Так же как и с балками, накат должен просохнуть. Кроме того, перед тем, как уложить утеплитель, нужно проложить накат бумагой. Если же принято решение использовать опилки или другие сыпучие материалы, то их количество не должно превышать трех четвертей высоты балки.

После закладывания утеплителя поверх балок укладывают толь или рубероид, а уж потом — лаги. Однако в большинстве случаев лаги не укладывают, если брусья перекрытий находятся рядом друг с другом. Если же балки располагаются далеко друг от друга, то лаги необходимы для создания сплошного перекрытия. При монтаже цокольного и чердачного перекрытий могут не использоваться такие элементы, как утеплитель и накат. Для засыпки логично будет засыпать гравий, и покрыть рубероидом.

Сращивание балок и некоторые характеристики

Итак, от теории — к практике. Если в наличии есть тонкий брус или короткий брус, а денег на покупку нового прочного бруса нет, то нужно рассмотреть всевозможные варианты сращения существующих деревянных брусков для последующего использования их в организации межэтажного, цокольного или чердачного перекрытия. Как правило, соединение деревянных пиломатериалов приходится осуществлять чаще всего по длине (так называемое сращивание), ширине (так называемое сплачивание) или под углом (так называемая вязка). Если есть короткий брус, то при строительстве их чаще всего соединяют по длине. При этом используют специальные металлические скобы, хомуты и крепления. Однако при желании можно обойтись и без этих приспособлений. В этом случае получившийся брус будет непрочным, что категорически не подходит для организации перекрытия любого вида. Основными видами сращивания балок, бревен и брусков являются:

• сращивание внакладку;
• сращивание вилкой;
• сращивание шипом;
• сращивание в замок.

1. Первый способ — внакладку — заодно является и самым простым в исполнении. Для него потребуется ножовка или стамеска. При использовании этого способа два конца балки прорезаются ножовкой посередине на некоторое расстояние. Потом делается одинаковый скол с применением стамески — прямой или же диагональный. При таком соединении необходимо использовать скобы или хомуты, чтобы можно было использовать сращенную балку для монтажа перекрытия.
2. Второй способ — вилкой — является более прочным. Однако он подходит, если в наличии имеются толстые балки. Для этого один из концов балки нужно разделить на три части и аккуратно , с помощью ножовки, выпилить середину. А в торце другой балки нужно оставить только середину, и спилить краевые части. Потом балки соединяются в стык — серединная часть на торце одной из балок должна прочно поместиться между двумя краевыми частями в торце другой балки. Кроме того, балки в местах соединения должны обязательно крепиться с помощью металлических скоб или зажимов.
3. Третий способ — шипом — тоже считается более прочным, чем первый. При этом виде сращивания шипом используются шипы разной формы: круглые или плоские. В редких случаях используются фигурные шипы. Их можно как непосредственно вырезать из дерева, так и создать специальную «шпильку», которая будет вставлена и закреплена в торце одной из балок. Кроме того, шипов может быть больше, чем один: например, два, три или пять. И, конечно же, в месте соединения балки должны быть надежно скреплены и металлическими скобами.
4. Четвертый способ — замком — он является наиболее трудоемким. Но и более прочным. Разновидностей замковых соединений много, но основные используемые — это сращивание замком угловое и сращивание замком с использованием шипа.

Нюансы, которые присутствуют при устройстве

Основными нюансами при сращивании существующих в наличии балок являются:

1. Площадь стыкуемой части балки. Чем она больше, тем крепче и надежнее будет соединение, а значит, и использовать такую балку можно даже при планируемых огромных нагрузках.
2. Стыковка может проводиться как специальным столярным клеем, так и металлическими креплениями. Если используется клей, то соединенные торцы необходимо положить под гнет до совершенного высыхания клея. Сочетание столярного клея и металлических креплений усиливает прочность.

Если возведение перекрытий проводится самостоятельно, то владелец сам должен оценить, как именно стоит срастить имеющиеся в наличии балки. Однако если все строительные работы выполняются нанятыми специалистами, то стоит прислушаться к рекомендациям бригадира.

Сращивание стропил по длине — варианты и способы

При создании стропильных конструкций для перекрытия больших пролетов и при возведении кровли сложной формы необходимо применение нестандартных по размерам материалов. Если в наличии нет необходимого бруса или строительной доски, следует произвести сращивание стропил по длине.

В стандартном размерном ряде с увеличением длины бруса растет его толщина, что не всегда удобно и технологически оправдано.

Сращивание стропил позволяет увеличить длину стропильных ног, добиваясь оптимального соотношения всех геометрических параметров изделия.

Как удлинить стропила

Прежде чем выяснить, как грамотно удлинить стропила, следует немного углубиться в физические характеристики конструкции и определить, какие именно нагрузки действуют на стропильные системы в различных местах.

Удлинение стропил различными способами очень редко дает возможность обеспечить жесткость конструкции на изгиб. Обычно, в месте соединения получается деталь с одной ограниченной степенью свободы, то есть пластичный шарнир.

Для выхода из сложившейся ситуации стыковка стропил осуществляется на участке с минимальным изгибающим моментом.

Сращивание стропил возле конька

Минимальный изгибающий момент проявляется в непосредственной близости от места опоры стропил. Поэтому для сращивания выбирают место, которое удалено от опоры конструкции не более чем на 15% длины пролета.

На основном прогоне стропильной системы гораздо важнее создать одинаковую прочность элементов конструкции, но при этом на коньковом прогоне задача кардинально меняется.

В этом месте во главу угла ставится обеспечение равного прогиба, поскольку именно таким образом можно гарантировать одинаковую высоту конька на всей длине.
Правильный выбор места сращивания стропильных конструкций обеспечивает их надежность

Сращивание стропил

В строительной практике существуют и широко применяются различные способы сращивания стропил.

Выбор определённой методики связан с конструктивными особенностями стропильной конструкции, на него влияет:

• шаг установки стропил,
• техническое оснащение строительной площадки,
• имеющиеся материалы.

Соединение встык является самым быстрым и довольно надежным способом удлинения конструкций.

Для его осуществления необходимо обрезать сопрягаемые элементы точно под углом 90 0 .

Высокая точность требуется для предотвращения прогиба конструкции в месте соединения. Для закрепления стропильных элементов используются деревянные или металлические накладки, которые монтируются при помощи гвоздей, вбиваемых в шахматном порядке.

Сращивание стропил встык

При наращивании стропил методом косого прируба в месте стыка стропильные элементы подрезаются под углом 45 0 . В качестве крепежного элемента при таком способе наращивания применяется болт диаметром 12 – 14 мм, который устанавливается в середину места стыка.
Самым простым способом является соединение двух элементов стропильных конструкций внахлёст. Здесь не требуется особая точность, поскольку нахлест составляет 80 – 100 см.

Стропильные брусья после установки в оптимальное положение фиксируются гвоздями по всей длине нахлеста. Гвозди следует вбивать в шахматном порядке, что предотвратит возможность раскалывания брусьев. Иногда для соединения конструкции используются болты и шпильки. При этом монтаж происходит по заранее просверленным отверстиям. Такой способ, хотя и является более трудоемким, но отличается повышенной надежностью.

Соединение стропил внахлест

При сопряжении деталей не следует забывать о том, что для соединения необходимо выбирать самый ненагруженный участок конструкции.

Применение и установка различных стропильных конструкций

Соединение стропил между собой и установка конструкций на опоры для стропил с частичным или полным проникновением элементов друг в друга называется сопряжением.

Существует несколько способов соединения стропил в одну конструкцию или крепления их к мауэрлату: соединение зуб-шип, врезка стропильной ноги в тело мауэрлата и др.

Независимо от выбранного способа, установка стропильных конструкций на мауэрлат должна отвечать требованиям надежности и рекомендациям СНиП.

Стоит отметить, что прочность стропильной ноги, собранной из досок, не уступает, а иногда и превосходит аналогичный показатель для цельных брусьев. При этом использование отдельных элементов для создания стропильных конструкций в большинстве случаев экономически выгодней. Особенно часто такие конструкции применяются для создания кровель с холодным чердачным пространством более простой формы.

При необходимости перекрыть большие пролеты или создать кровлю с мансардой сложной геометрической формы предпочтительней применять цельный брус необходимого сечения.

Интересной стропильной конструкцией, которая может быть собрана из досок, являются спаренные стропила.

Они представляют собой элемент, в верхней части которого (коньковый пролет) устанавливается одна доска, а в нижней (несущей) части — две. Таким способом можно довольно просто создать надежную и прочную систему необходимой длины.

Спаренные и составные стропила:

• Спаренные стропила состоят из досок, которые различным способом соединяются между собой. В большинстве случаев стропила такой конструкции удлиняются соединением встык и внахлест одновременно. В результате такого соединения получается прочная надёжная конструкция.
• Составные стропила соединяются при помощи специального деревянного вкладыша, который должен быть длиннее, чем две высоты сращиваемых стропил.

Стоит отметить, что составные стропила не используются в качестве диагональных элементов.

Правильное сращивание стропил способно обеспечить надежность конструкции в любых условиях эксплуатации. Используя эти методы можно создать кровлю любой сложности с минимальными затратами средств, применяя стандартный ряд строительного бруса и доски.

Соединение бруса по длине

Соединение бруса по длине

Если вы решили возвести деревянный дом из бруса то вам, бесспорно, понадобится помощь специалистов или хотя бы ознакомится для начала с таким понятием как соединение бруса на длине. От того насколько хорошо вы владеете информацией о возведении деревянного дома так же зависит дальнейшее его обслуживание или в крайнем случае эти знания пригодятся при демонтаже здания. Часто приходится с сталкиваться не только с обработкой древесины но и с соединением деталей конструкции.

Обычно стандартная длина чернового, профилированного или клеенного бруса составляет 6 метром, поэтому при возведение сруба деревянного дома, который больше по длине чем стандарт, приходиться применять технологии по соединению по длине.

Брус стыкуют по длине в тех случаях, когда одна сторона дома больше по длине. Брусья стыкуют с одной стороны с перевязкой, а следующий ряд с другой стороны. Такой порядок исключает неправильное нахождение двух стыков расположенных один под одним. Профилированные брусья обычно соединяют несколькими способами согласно с ГОСТ 30974-2002 наименование, которого: «соединения угловых деревянных брусчатых и бревенчатых малоэтажных сооружений. Классификация, конструкции, размеры». Обычно этот стандарт распространяется на Т-образные соединения, а так же на угловые соединения малоэтажных зданий которые возводятся из бревна или бруса. Указанные стандарты не обязуют к обязательному исполнению, но есть одно, но эти требования обязательно учитываются при сертификации продукции, такой как профилированный брус или производство целиком.

Вид применяемого сращивания зависит от нагрузки на брус — нагрузки могут быть на сжатие, растяжение и изгиб.

Для способа соединение бруса по длине (сращивание) нужно так же применять различные типы соединения, например такие как:

• Соединение в полдерева
• Соединение со шпонкой
• Соединение с коренным шипом
• Соединение на косой замок
• Соединение на накладной замок

Соединение бруса под силой сжатия необходимо применять врубки показанные на рисунке выше. Длина крепления равна ширине бруса + 10 см. Также при строительстве дома из бруса соединение необходимо усиль нагелями.

На чертеже замки для соединения под воздействие силы растяжения, которые противостоят продольному смещению. Их также необходимо усиливать нагелями.

В зависимости от типа соединения торцы соединяемого бруса зарезают определённым способом. В момент соединения в замок кладётся утеплительный межвенцовый джут.

Более подробно о соединениях брусьев и бревен можете почитать в тут

Видео стандартное соединение в полдерева:

Как соединить два бруса в длину:рекомендации мастеров и пошаговая инструкция

Во время возведения зданий из различных видов деревянного бруса возникают ситуации, когда необходимо использовать не отдельные детали, а композитный элемент, поскольку длину стандартного фрагмента не хватает. В данном случае необходимо провести соединение бруса между собой по длине.

Данная операция довольно часто проводится, если стена возводящегося здания длиннее шести метров. В данной статье мы обсудим виды продольного соединения бруса при строительстве дома, а также поговорим о том, как провести эту процедуру самостоятельно.

Виды сращивания бруса в длину

Регламентированная длина обыкновенного деревянного элемента для возведения зданий из бруса составляет шесть метров. Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Соединение в шип на шпонках

Соединение в шип на шпонках

Данный тип сращивания деревянных элементов считается самым надежным и крепким. Именно его чаще всего используют во время строительства зданий из различных видов бруса. Принцип соединения бруса в данном случае очень простой – в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом. Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

Соединение в косой замок

Соединение в прямой и косой замок

Данный метод сращивания специалисты называют самым сложным. Такое соединение крайне сложно осуществить человеку без должной квалификации или опыта. Однако надежность получившейся конструкции действительно стоит потраченных усилий. Компании, которые занимаются строительством зданий из бруса, прекрасно знают о том, как соединить два бруса в длину именно таким методом, но зачастую умалчивают об этом, чтобы сэкономить время и поддерживать высокий уровень производительности.

Итак, первым делом с торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать. В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу. Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединение в коренной шип

Данный тип соединения является замочным и его проведение также лучше доверить специалистам в этой области. Дело в том, что операция не столько сложна, сколько требует от работника квалификации и наличия определенных навыков в работе с деревом. Для проведения этой операции следует выпить на одном крае деревянного элемента паз, а на втором шип. Делать это необходимо под углом в 45 градусов.

Этот тип сращивания отличается от всех других своей формой. Чаще всего данный метод используется для обустройства углов здания. Пазы и шипы по форме сильно напоминают трапецию, а в итоге образуют «ласточкин хвост». Для достижения большей прочности и долговечности следует укрепить соединение нагелями.

Соединение бруса в коренной шип и аналоги

Сращивание «пол дерева»

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения. В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

В отличие от вышеприведенных методов, этот является самым простым. Он не требует специальной подготовки или богатого опыта, поэтому его можно проводить самостоятельно. После сращивания бруса таким методом, следует дополнительно скрепить его деревянными нагелями.

Соединение в полдерева и косым прирубом

Сращивание путем прикладывания

Данный метод сращивания отлично подойдет для тех, кого не очень заботит внешний вид конструкции, а также ее долговечность. Его принцип заключается в том, чтобы приложить два бруса друг к другу и наложить на место стыка металлическую скобу. Само собой, данный метод сращивания сверхпрочным не назовешь, поэтому требуется его усиление. Для этого используют крепежные детали, которые вколачиваются в уже уложенный ряд деревянных элементов, а также в зоны контакта.

Перейдя по этой ссылке http://vse-postroim-sami.ru/materials/lumber/1219_kak-krepit-brus-k-brusu/ вы узнаете как крепить брус к брусу. В этой статье описаны способы крепления бруса к основанию дома. В последнее время очень популярным стало возведение домов из бруса.

Теперь вы знаете, как соединить брус между собой по длине различными способами. Теперь поговорим о том, как правильно подобрать метод соединения деревянных элементов.

Как правильно выбрать соединение

Соединения, не требующие расчетов и навыков, можно провести самостоятельно, но такой метод сращивания не отличается высокой прочностью и долговечностью. Конечно же, его можно усилить за счет специальных крепежных деталей, о которых мы писали выше, но более прочные соединения все равно выигрывают по эксплуатационным характеристикам.

Из-за сравнительно низкой прочности такие соединения нельзя применять для возведения несущих стеновых конструкций. Любой профессиональный строитель не станет использовать материал с не цельной структурой для таких целей. Только в том случае, если ни заказать, ни приобрести деревянные элементы необходимой длины, допускается продольное соединение. Однако в данном случае конструкции теряют некоторые свои параметры, включая долговечность.

Корректно соединенные брусья

Для возведения зданий из клееного или любого другого бруса лучше всего подходить сращивание на шипах и шпонках. Получившаяся конструкция практически не уступает цельной деревянной детали, поэтому ее можно использовать для любых целей. Соединение жесткое и прочное, а потому сможет прослужить довольно долго.

Благодаря высокой степени жесткости соединения, а также его надежности, многие специалисты рекомендуют сращивание в косой замок. Получившийся после соединения брус можно использовать для возведения несущих стеновых конструкций. Единственной проблемой, с которой вы столкнетесь – сложность проведения работ.

Для такого соединения потребуется опытный работник, умеющий орудовать всеми необходимыми инструментами, и если вы таковым не являетесь, то лучше оставить эту затею. Квалифицированный специалист способен провести такое сращивание, но он потребует за работу около 1100 рублей за одно соединение. С другой стороны данные расходы могут окупиться, поскольку не придется заказывать новые деревянные элементы нестандартной длины.

Особенности стыковки профилированного материала

Вопреки расхожему мнению, профилированный материал также можно соединять по длине. Все аспекты подобных операций регламентируются ГОСТами 30974-2002. Требование, приведенные в данной документации, нельзя назвать обязательными. Их скорее используют для угловых или фигурных соединений профилированных деревянных элементов.

Соединение профилированного бруса

Согласно этим документам, срощенный профилированный брус можно использовать для возведения следующих конструкций:

• внутренние стеновые конструкции, а также все простые перегородки (длина бруса составляет от 8 до 22 сантиметров);
• наружные несущие стеновые конструкции(длина бруса составляет от 10 до 2 сантиметров).

Соединение профилированного бруса по длине предполагает наличие фасок в данной конструкции. Они нужны для отвода жидкости от стыков. Данные элементы должны иметь габариты 2 на 2 сантиметра или 1.5 на 1.5 сантиметра. Как правило, профессиональные строители используют «ласточкин хвост» для сращивания деревянных элементов возводящегося здания.

Что нужно знать для продольной стыковки своими руками

Как мы уже говорили выше, необходимость соединения деревянных деталей при возведении здания из данного материала, появляется тогда, когда проектной документацией предусмотрено строительство одной или нескольких стеновых конструкций длиной больше 6 метров. Привязку необходимо выполнять сначала с одной стороны, а в следующем ряду с другой, и так продолжать до конца.

Это необходимо для получения привлекательного и оригинального внешнего вида, ведь стыки, которые располагаются в шахматном порядке, выглядят более интересно, чем идущие подряд. Помимо этого, данное расположение делает всю стеновую конструкцию значительно прочнее и долговечнее.

Во время выбора метода соединения деревянных элементов следует обратить особое внимание на то, как именно располагается брус в конструкции здания. Вся проблема в нагрузке на эти элементы, ведь в разных частях стены она может быть разной, к примеру, брус может быть подвержен растяжению, сжатию или прогибу.

Виды продольных соединений

Все дополнительные крепежные детали должны быть изготовлены исключительно из твердых сортов дерева. Влажность этих элементов должна соответствовать влажности самого бруса и не превышать пяти процентов. Если детали имеют большую или меньшую влажность, чем самым материал, то соединение будет непрочным или же деталь может повредить материал.

Каждое место соединения должно быть идеально ровным. Перед тем, как укладывать сращенные брусья необходимо пропитать их антисептическими составами и дать некоторое время на сушку.

Каждый стык, включая угловой или продольный, необходимо утеплить слой теплоизоляционного материала. Данную процедуру лучше всего проводить во время установки. Для этого достаточно обложить соединение льноволокном.

Очень важно помнить о влажности материала во время проведения работ по его сращиванию. Если пересушить изделия, то через некоторое время могут образоваться значительные дефекты в узлах соединения, которые повлекут за собой крайне неприятные последствия. Дополнительное усиление мест соединений нужно проводить с особой ответственностью.

Если речь идет о профилированном материале, то в этом случае лучше воспользоваться такими типами соединений, как в шип или косой замок. Так стеновые конструкции не потеряют надежность. А если выполнить все работы щепетильно, то соединительные узлы будут не только надежными и безопасными, но и привлекательными с виду. Теперь вы знаете, как соединить брус в длину и сможете справиться с этой задачей без привлечения мастеров.

Особенности и способы сращивания досок по длине для балок перекрытия

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
Далее, торцы состыковываются и сращиваются с помощью накладок

После чего закрепляются гвоздями;
Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала

Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Видео о способах наращивания стропилин

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Расчет несущей способности

Как рассчитать деревянные балки перекрытий при известных пролете и шаге?

Общая информация

Максимальный пролет нами уже упоминался: он ограничен длиной поставляемого бруса. Однако оптимальным значением пролета для деревянных несущих конструкций считаются 2,5 — 4 метра. Среди прочего, меньший пролет позволяет обойтись брусом меньшего сечения, что удешевляет конструкцию перекрытия.

Оптимально использование в качестве балок бруса с прямоугольной формой сечения. Его высота должна относиться к ширине как 1,4:1. В этом случае мы получаем максимальную несущую способность при опять-таки минимальных расходах.

Однако: реальные сечения деревянного бруса заставляют несколько отклоняться от оптимальной пропорции размеров.

Балка должна опираться на стену как минимум 12 сантиметрами свой длины от края.

Опирающийся на стену край гидроизолируется со всех сторон, кроме торца. При заделке торца непроницаемым для влаги материалом торцы рано или поздно загниют из-за отсутствия естественной сушки.

Концы балок обернуты рубероидом. Он предотвратит увлажнение древесины при контакте с материалом стен.

При расчете межэтажных перекрытий обычно используют расчетное значение полной нагрузки (собственный вес перекрытия и эксплуатационная нагрузка) в 400 кгс/м2. Однако для неэксплуатируемых чердаков это значение может быть уменьшено.

Холодный чердак нетребователен к прочности перекрытия.

Таблицы сечений

Начнем с подбора сечения прямоугольного бруса для нагрузки 400 кгс/м2 при разных значениях пролета и шага между балками.

При сооружении чердачного перекрытия под неэксплуатируемым чердаком расчетная нагрузка может лежать в пределах 150 — 350 кгс/м2. При шаге между балками в один метр их сечения в сантиметрах должны быть следующими:

Еще одна таблица содержит минимальные диаметры круглых балок (оцилиндрованного бревна) при нагрузке 400 кгс/м2 и шаге 1 метр.

Виды древесины для кровли

Для стропильного монтажа, в зависимости от назначения объекта применяют следующие виды пиломатериала:

1. Брус чистообрезной, двухкантный и четырёхкантный.
2. Доску обрезную.

Древесина хвойных пород, например, лиственница и сосна, чаще всего применяется в обустройстве стропильной системы. Она имеет достаточную прочность, хорошо поддаётся обработке и противостоит гниению. Перед укладкой на крышу материал обрабатывают специальной пропиткой.

Стандартная доска имеет длину 6 метров, брус – 3 метра.

Дефекты, влияющие на качество пиломатериала:

• Сучки – техническими условиями регламентируется количество сучков в доске, не влияющее на прочность конструкции.
• Обзол – для стропильных конструкций его полностью срезают.
• Трещины – возникают от неправильной сушки или растрескивания на морозе. Такой материал непригоден для монтажа крыш.
• Гниль и грибок – от неправильного хранения во влажных условиях – отбраковывается.

Доска обрезная должна быть без дефектовИсточник yandex.net

Выбрав правильный пиломатериал, приступают к замерам и сращиванию стропил.

Спаренные балки из доски. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Из каких элементов состоит четырехскатная крыша

Основные элементы, из которых состоит крыша данной конструкции

Основными элементами такой кровли являются:

1. Диагональные стропила — крепятся к коньку, расходясь к углам конструкции.
2. Нарожники — прикрепляются сверху к диагонально расположенным стропилам. Снизу они скрепляются с мауэрлатом. Именно благодаря этим элементам и формируется вальмовый скат.
3. Стойки (вертикальные опоры) — устанавливаются на затяжки. Они выступают в качестве опоры конькового прогона, равномерно распределяя нагрузку между несущими столбами и фундаментом.
4. Коньковый прогон — это брус, посредством которого соединяются вертикальные стойки. К данному элементу прикрепляются рядовые стропильные ноги.
5. Затяжки, представляющие собой горизонтальные перемычки, расположенные между стропильными парами. Они способствуют снижению распирающей нагрузки на стены беседки.
6. Обрешетка, монтирующаяся под кровельное покрытие.

Сращивание «пол дерева»

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения. В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

В отличие от вышеприведенных методов, этот является самым простым. Он не требует специальной подготовки или богатого опыта, поэтому его можно проводить самостоятельно. После сращивания бруса таким методом, следует дополнительно скрепить его деревянными нагелями.

Соединение в полдерева и косым прирубом

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Основные правила сращивания стропильных ног

Удлиняются стропила врубкой с дополнительной фиксацией места соединения болтами, гвоздями и (или) скобами. Врубку нужно сделать, чтобы две части стропила максимально плотно прилегали друг к другу. Если есть возможность выбора, нужно всегда выбирать наиболее простой способ врубки. Место врубки нужно дополнительно скрепить, чтобы она смогла выдержать все нагрузки, а при необходимости и усилить металлическим креплением.

Сращивание стропил можно выполнить 3 способами: соединением встык, сращиванием “косым прирубом” и удлинением внахлест. Окончательный выбор способа делают непосредственно во время монтажа стропильной системы. При выборе нужно обязательно учитывать квалификацию выполняющего сращивание, имеющийся в наличии строительный материал (доска или брус) и вид крыши (скатная, полувальмовая или вальмовая). Независимо от выбранного способа, для удлинения стропил понадобятся инструменты:

Инструменты для сращивания стропильных ног.

• топор;
• пила-ножовка;
• поперечная пила;
• лучковая пила;
• молоток;
• киянка;
• рубанок;
• шерхебель;
• долото;
• стамеска;
• ручная или электродрель с набором сверл.

Несмотря на довольно внушительный список инструментов, в самом процессе сращивания нет ничего сверхсложного.

Для сращивания встык соединяемые торцы брусков или досок обрезают под углом строго в 90º. В месте стыковки торцов с двух сторон крепятся накладки длиной минимум 50 см. Накладки крепятся гвоздями в шахматном порядке – минимум 8 гвоздей на накладку (по четыре в каждый из соединяемых торцов). В последнее время гвозди все чаще заменяют длинными саморезами или же, если соединяются торцы досок, взятыми на болты с гайками металлическими пластинами.

Важная деталь: для предохранения места соединения от случайных боковых нагрузок в торцах соединяемых частей высверливаются отверстия, в которые вставляется железный штырь. Более простой, но и более трудоемкий способ – стыковка с шипом.

Схема сращивания стропильных ног.

При этом способе на торце одной части вырезается шип, а на торце другой – выдалбливается паз. Вставленные друг в друга, они, как и железный штырь, будут препятствовать боковым нагрузкам.

Чтобы срастить стропилину “косым прирубом”, соприкасающиеся торцы частей стропила подрезают под углом в 45º, после чего срезы накладываются один на другой, и посредине места соединения скрепляются болтом диаметром 12 или 14 мм. Для этого в месте крепления высверливается сквозное отверстие, размер которого должен соответствовать диаметру болта. Если отверстие будет больше, в месте крепления появится люфт, создающий дополнительную нагрузку на прогиб.

Техника удлинения стропил внахлест подразумевает нахлест одной части стропил на другую минимум 1 м, затем, как и в случае использования способа “встык”, соединенные элементы скрепляются гвоздями в шахматном порядке. Иногда для крепления используют металлические шпильки, на которые с обоих концов закручивают гайки с шайбами. Этот способ хорош тем, что не нужно соблюдать идеальную точность в торцах соединяемых элементов.

Соединение внахлест чаще применяют при использовании в качестве стропильных ног досок. Соединение в “косой прируб” обычно используют при удлинении бруса большого сечения. Соединение встык можно использовать в обоих случаях.

При любом способе сращивания место стыковки становится своеобразным пластичным шарниром.

Но поскольку стропилина должна быть равномерно жесткой по всей своей длине, то сращивание нужно выполнять на расстоянии, не превышающим 15% длины пролета от точки опоры, на которую устанавливается стропилина (прогон, мауэрлат или промежуточная опора).В этом случае прогиб стропилины в месте соединения будет максимально приближаться к нулевой отметке.

Сращивание путем прикладывания

Данный метод сращивания отлично подойдет для тех, кого не очень заботит внешний вид конструкции, а также ее долговечность. Его принцип заключается в том, чтобы приложить два бруса друг к другу и наложить на место стыка металлическую скобу. Само собой, данный метод сращивания сверхпрочным не назовешь, поэтому требуется его усиление. Для этого используют крепежные детали, которые вколачиваются в уже уложенный ряд деревянных элементов, а также в зоны контакта.

Теперь вы знаете, как соединить брус между собой по длине различными способами. Теперь поговорим о том, как правильно подобрать метод соединения деревянных элементов.

Утепление

Основное свойство любого утеплителя – его теплопроводность. Чем она ниже, чем лучшее утепление обеспечивается слоем фиксированной толщины.

Для каждого региона страны в зависимости от зимних температур в нем российским СНиП 23-02-2003 предлагаются собственные нормы теплового сопротивления ограждающих конструкций.

Тепловое сопротивление складывается из сопротивления каждого из слоев стены или перекрытия; однако именно для перекрытий свойствами настила, паро- и гидроизоляции можно пренебречь, поскольку их теплоизолирующие качества серьезно уступают таковым у любого современного утеплителя.

95% теплоизоляции обеспечиваются уложенным между балок утеплителем.

Толщина слоя утеплителя рассчитывается по простейшей формуле: она равна произведению расчетного теплового сопротивления и коэффициента теплопроводности выбранного теплоизоляционного материала.

Важный момент: все значения приводятся в единицах СИ; соответственно, результат мы получим в метрах. Для вычисления слоя утеплителя в сантиметрах его достаточно умножить на 100.

Очевидно, для расчета не хватает только справочных данных. Чтобы избавить читателя от их поиска, приведем эти значения здесь.

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой.

Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

как делают спаренные и составные стропила

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски.

Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб.

Тематическое видео в статье дает возможность подробно ознакомиться с тем, как правильно выполнить стыковку элементов стропила при наращивании.

Как сращивать брус по длине: основные моменты

Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

Сращивание бруса по длине – нагрузка на сжатие

Такой тип нагрузки характерен для разных колон и строек. Здесь перед строителем возникает сразу две задачи:

• Исключить увеличение сечения детали.
• Избежать взаимного смещения разных элементов конструкции.

Чтобы достигнуть вышеперечисленных целей на торцах бруса делается замок.

Первый вариант замка сильно напоминает соединение в половину дерева. Но скосы на торцах существенно меняют его свойства. В результате, увеличенная нагрузка на сжатие только усиливает конструкцию.

Еще одно решение – косой натяжной замок, заинтересует тех, что исключает вероятность рассоединения деталей во время растягивающей нагрузки. К примеру, это полезно для опоры навеса, имеющего высокую парусность.

Более того, элементы, которые образуют колонну, могут фиксироваться шипованным соединением. В таком случае наращивание бруса всегда начинается с нарезки на нем косых шипов. После чего детали садятся на клей. Высокая прочность склеивания достигается прессованием соединения и большой площадью поверхности шипов.

Нагрузка на растяжение и изгиб

Стоит отметить, что нагрузки на растяжение для деревянных конструкций – это скорей исключение, чем правило. Специфика эксплуатации заставляет разделить технологии сращивания бруса по длине в зависимости от того, что именно за элемент изготавливается.

Для деревянного строительства они довольно типичны. Специфика здесь точно такая же, что и в случае колонн: фиксация ни в коем случае не должна увеличивать сечение балки.

Исключить рассоединение брусьев во время нагрузки на растяжение позволяет прямой накладкой замок. Косой накладкой замок перекладывает эту функцию на другие крепежные элементы – болты и шпильки. Они стягивают половины замка в одной точке, по центру. Для дополнительной фиксации применяется клей.

Здесь картина совершенно отличается: во время эксплуатации стропильная система скрыта от глаз обитателей дома. По этой причине здесь допустимы разные способы сращивания, которые увеличивают сечение бруса.

Обычное соединение внахлест подразумевает, что брус имеет небольшую толщину (что типично для стропил). Длина нахлеста должна быть втрое больше ширины доски или бруса. Для фиксации применяются шпильки или болты.

Как выполнить соединение своими руками, которое будет красивым и прочным? Сама методика нами была досконально изучена: на торцах деталей формируются шипы фрезерованием, затем они склеиваются встык.

Внимание! Прессование обязательно, и на него должно отводиться не меньше 5-6 секунд. После этого детали надежно фиксируются в неподвижном положении на весь период высыхания клея

Но результат во многом зависит от многих нюансов:

• Брусок подбирается по текстуре и цвету.
• Порода древесины обязательно должна быть одинаковой. Показатель влажности может отличаться в пределах 3%.
• Дефекты на сращиваемых элементах размещаются только с тыльной стороны.
• Между склеиванием и нарезкой шипов должно пройти не больше суток. Иначе неравномерная сушка скажется на качестве клеевого шва и точности подгонки шипов.
• Выдавившиеся во время прессования излишки клея немедленно удаляются. После его высыхания выполнить очистку детали будет гораздо сложнее.

Надеемся, что наши рекомендации окажутся полезными Вашему читателю в отделке или строительстве дома. Дополнительную информацию можно посмотреть из видео, представленных в нашей статье. Желаем успехов!

Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Как сращивать брус по длине

В этом материале Вы узнаете, как сращивать брус по длине. Ни для кого не секрет, что для изделий, используемых без нагрузки, с нагрузкой на растяжение, сжатие и изгиб используются различные способы сращивания. Мы познакомим Вас более детально с каждым из них, в результате чего Вы узнаете, как сделать прочное и красивое соединение.

Как сращивать брус по длине: основные моменты

Технология сращивания бруса без нагрузки (самая простая схема).

Технология сращивания при нагрузке на сжатие.

Технология сращивания при нагрузке на растяжение и изгиб.

Сращивание открытых балок, прогонов, стропил.

Особенности сращивания мебели, перил.

Что такое перекрытия на самом деле

Перекрытия бывают нескольких видов; например, по своему местоположению они делятся на:

‬Прежде чем установить деревянную балку, ее необходимо обработать антисептическим раствором.

• цокольные – они, как правило, располагаются между первым этажом и подвалом частного дома;
• межэтажные – эти виды перекрытий располагаются между этажами;
• чердачные – они отделяют жилые этажи от чердака.

Кроме того, перекрытия могут быть разделены и по виду строительных материалов, из которых они производятся: балочными или плитными. Любые перекрытия, независимо от того, какими они являются и из каких материалов сделаны, должны обеспечивать теплоизоляцию, а также звуко- и гидроизоляцию. Они могут и должны обладать повышенной прочностью, жесткостью и пожаробезопасностью. Кроме того, если перекрытия являются деревянными, нужно обеспечить их от гниения или плесневения. Определиться с видом перекрытий, которые буду сделаны в каркасном доме, нужно еще задолго до строительства, так как конструкции балочных или плитных перекрытий полностью отличаются друг от друга.

Факторы, влияющие на параметры пиломатериала

Древесину для стропильной системы выбирают хорошо просушенную, с малым количеством сучков и других дефектов. Как правило, применяется хвойные породы, легкие в обработке и дополнительно пропитанные антисептиками и антипиренами.

На параметры опорных брусьев влияет угол наклона крыши, геометрия ската, расстояние между коньком и мауэрлатом, расстояние между стропильными ногами и расчетная нагрузка на стропила, в которую входят вес кровельного покрытия, вес обрешетки, ветровая и снеговая нагрузки.

Грамотный расчет в обязательном порядке должен учитывать все эти показатели.
