Кран с американкой что это

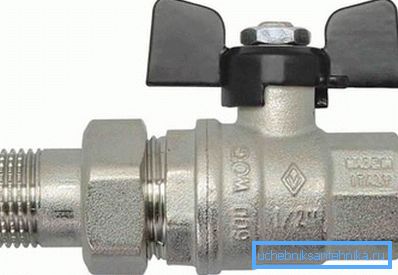

Как и где используют шаровый кран с американкой

Применение шарового крана с американкой облегчает и упрощает работу с сантехникой, заменяя собой сгон, складывающийся из нескольких элементов, а также, контргайки и муфты. Достаточно сделать ключом пара оборотов, дабы стянуть две самоцентрирующиеся подробности. Устройство представляет собой самую распространенную модель запорно-регулирующей арматуры, которую значительно чаще используют для газо- и водопроводов. Ниже будем разбирать данное изделие детальнее.

Конструкция

Рассмотрим что такое шаровый его устройство и кран:

1. Состоит механизм из корпуса и двух отрезков труб, через каковые и проходит рабочая среда.
2. Материалом данной запорно-регулирующей арматуры значительно чаще есть сталь, но кроме этого это возможно и чугун, и латунь, и комбинированные варианты с полипропиленовыми подробностями.
3. В корпусе установлен шар с отверстием внутри, которое возможно таким же, как сечение трубы либо чуть меньше.

1. Регулировка крана происходит посредством рычага, соединенного со штоком в верхней его части. Это разрешает контролировать количество среды, проходящей через арматуру, или полностью перекрывать ее поток.

Американка

Сейчас рассмотрим устройство, именуемое «американкой», чтобы выяснить, для чего она нужна. Особенность изделия в том, что оно разрешает врезаться в магистраль без вращения трубы.

Достигается это за счет включения в конструкцию на самом кране накидных гаек, с расположенным под ними штуцером с прокладкой. В связи с чем регулировка производится благодаря применению особого осевого прижима, в то время, когда вращению подвержены лишь две громадные гайки.

Кран шар с американкой применяет принцип обоюдного вращения, приводя к неподвижному закреплению все остальные подробности конструкции. Он имеет особое соединение разъемного типа, исходя из этого при стыковке с трубой нужно лишь закручивать две контргайки, что весьма комфортно. Именно поэтому обеспечивается герметичность и надёжность соединения из-за применения накидной гайки, у которой в имеется прокладка в виде шайбы.

Помимо этого, подобная конструкция минимально содействует понижению давления протекающей через него среды, а это кроме этого важно.

Совет: рекомендуется установка изделий для того чтобы замысла при монтаже счётчиков и датчиков для получения более правильных результатов.

Большая часть экспертов считают изделие одной из самых надежных подробностей запорной арматуры. В случае если вам необходимо отсоединить радиатор от системы отопления без лишних упрочнений, рекомендуем с двух сторон подключить шаровые краны с американкой. Кроме этого возможно регулировать давление и напор воды в системе своими руками, воздействуя на температуру отопления и отопительного прибора в помещении.

Кроме подключения к отопительной системе радиаторов, изделия применяют для монтажа:

• котлов;
• полотенцесушителей;
• насосов;
• бойлеров;
• разных фильтров.

Виды оборудования

Перед приобретением изделия нужно разбираться в его разновидностях, и для чего предназначены те либо другие модификации. Рассмотрим детальнее классификацию сантехнических устройств для того чтобы типа:

1. Прямой тип крана устанавливают на ровном участке трубы.
2. Угловой – монтаж создают на угловом участке, соответствующем углу 90?.

1. Бабочка – употребляется на изделиях маленького сечения, поскольку для поворота вентиля требуется применять маленькое упрочнение.
2. Рычаг – ставят на трубопроводы с громадным сечением из-за прикладывания громадного упрочнения для поворота вентиля. Громадная протяженность ручки не всегда позволяет комфортно пользоваться сантехническим прибором.

1. Самым распространенным изделием в быту принято считать O 1 дюйм либо O 3/4″.
2. Имеется большего диаметра и варианты – на 1 1 2″ и 2″.

Выделяют кроме этого и пара подвидов:

1. Декоративный — такой же кран, лишь уникального внешнего вида, приобрести который возможно не в каждом магазине, довольно часто используется для различных дизайнерских решений.
2. Особый – изготавливается штучно и для конкретных задач, довольно часто для нестандартного диаметра трубы.
3. С разной резьбой, марка:

• ВВ – внутренняя с двух сторон;
• НН – наружная с двух сторон;
• НВ — разносторонняя (наружная с одной стороны, внутренняя с другой).

Совет: приобретение кранов данной модификации снабжает удобство работы и избавляет от неприятностей, связанных со сгоном.

Цена изделия зависит от производителя и колеблется от $3 (Neptun) до $10 (Bugatti). При выборе устройства его диаметр и диаметр трубопровода должны совпадать.

Стадии монтажа оборудования

Инструкция процесса установки изделия несложная, нужно лишь купить особый ключ, подходящий для «американки».

1. Удостоверьтесь в надежности перед монтажом целостность резьбы на трубе, в случае если нужно, обновите ее. Удалите со ветхой резьбы остатки ленты, пакли и прокладок. Шепетильно зачистите витки до совершенной чистоты.
2. Уплотните трубную резьбу для герметичности соединения сантехнической ФУМ-лентой.
3. Удостоверьтесь в надежности перед установкой – регулирующая ручка обязана выполнять полный оборот, закрывая и открывая проход крана.
4. Накрутите кран на 4-5 оборотов.
5. Убедитесь, что гайки вы затянули всецело, и включите подачу воды.

1. Понаблюдайте пара мин. за местами соединений на предмет протечек.

Совет: увидели течь либо вода начинает прокапывать по гайке, подтяните ее ключом.

Вывод

Кран шаровый с американкой разрешает избавиться от сантехнического сгона, упрощает подсоединение оборудования к трубопроводу. Работа по установке несложная и в полной мере выполняется самостоятельно. Видео в данной статье разрешит возможность найти дополнительную данные по указанной выше теме.

Что такое кран американка, зачем он нужен, как правильно его выбрать и установить своими руками?

Продолжаем развивать тему организации эффективных водопроводных, отопительных и сантехнических коммуникаций, при эксплуатации которых проблемы засорения или прорыва не превращаются в катастрофу. Современные трубопроводы укомплектовываются крановыми механизмами, позволяющими перекрывать движение носителя на определённых его участках.

Кран американка – самый популярный вид запорной арматуры. Именно ему мы посвящаем очередной материал.

Назначение и область применения

Фитинги и краны «американка» применяется при монтаже систем отопления, холодного и горячего водоснабжения и проточных систем очистки и нагрева воды в стальных, медных, пластиковых и металлопластиковых трубопроводах.

Первостепенная задача запорной арматуры заключается в возможности перекрытия магистрали с целью проведения ремонтных работ или её модификации: замены радиаторов или счётчиков учёта, наладки бойлера, сливного бачка унитаза, кухонного смесителя и пр.

Некоторые модели позволяют регулировать интенсивность движения носителя или перенаправлять поток на другую ветку.

«Американка» в сантехнике: цена и где купить

Цена «американок» не является заоблачной, так что каждый может позволить себе приобрести их для своих сантехнических нужд. Использование этих фитингов в системах водоснабжения как жилых, так и промышленных зданий тоже свидетельствует об их доступности.

успешно работает на рынке сантехники в России с 2004 года. Профиль работы – крупнооптовые поставки инженерных систем для отопления и водоснабжения под собственными брендами AQUAPIPE, AQUALINK, AQUALINE.

Продукция компании изготавливается на высокотехнологичном оборудовании и соответствует высоким международным стандартам качества. На производстве действует система входного контроля сырья и комплектующих, а также система контроля качества на всех производственных этапах. Таким образом, продукция полностью соответствует заявленным характеристикам.

представила в своем каталоге «американки» и краны-«американки» по следующими торговым маркам.

• AQUAPIPE.Фитинги из пропилена этого производителя изготавливаются на современном производственном оборудовании из сырья Borealis (Германия), что гарантирует их высочайшее качество. В отличие от других известных брендов AQUAPIPE имеет широкий ассортимент «американки» (сантехника) из полипропилена, а также другую полипропиленовую продукцию, ассортимент которой регулярно пополняется новыми моделями.
• AQUALINK. Резьбовые фитинги данного производителя представлены большим количеством моделей разного типа и размера. Корпус этих фитингов выполняется из латуни марки CW617N, которая является полным аналогом отечественной латуни ЛС59 ГОСТ 15527-2004. При изготовлении корпуса используется метод горячего прессования, что снижает внутреннее напряжение металла, тем самым значительно увеличивая прочность и качество изделия.
• LEXLINE. Под этой торговой маркой выпускаются латунные резьбовые фитинги и трубопроводная арматура для сантехники высочайшего качества. Производство расположено на Украине. Разнообразие данной продукции также велико: соединительные детали для труб газо- и водопровода (в том числе с уплотнителем), подходящие для водопроводных, отопительных и газопроводных систем, в которых находится неагрессивная среда – вода, пар, воздух, горючий газ. Соединительные части выполнены из латуни марки ЛС-59-1 ГОСТ 17711.

На все вопросы, касающиеся соединения с помощью «американки», вам ответят по телефонам:

в Санкт-Петербурге – 8

Характеристики

Технические характеристики кранов «американка» регламентируются ГОСТами:

• Герметичность затвора – класс А.
• Температура носителя – до 130⁰C.
• Номинальное давление контура – до 1,6 мПа.

На упаковке и корпусе изделий изготовитель проставляет маркировку, которая позволяет подобрать нужную модель в соответствии с параметрами трубопровода.

К сведению. Диаметр указывается в дюймах. 1 дюйм = 25,4 мм (2,54 см).

Состав и структура

Наиболее популярные материалы: чугун, латунь с содержанием хрома и никеля, нержавеющая сталь, а также комбинации полипропиленовых деталей и нержавеющей стали.

Муфта 25 мм на 1/2″ НР VS Plast разборная ( американка) полипропиленовая с наружной резьбой

Соединение состоит из двух цилиндрических половинок соединяемых гайкой. Одна половина образует с гайкой неразъемное соединение, при этом гайка может свободно вращаться , вторая же половина имеет резьбу, так чтобы при затягивании гайки она двигалась навстречу первой. Герметичность соединения может достигаться либо за счет уплотнителя; при этом торцы половинок параллельны друг к другу, либо за счёт конусного или сферического соединения, когда одна половина вгоняется в другую при затягивании за счет небольшой разницы диаметров в месте соединения.

Из каких материалов изготавливают

Современные трубопроводы и фитинги «американка» производятся из разнообразных материалов, отвечающих эксплуатационным требованиям тех систем, для которых они монтируются:

• нержавеющей стали;
• оцинкованной стали;
• латуни;
• чугуна;
• меди.

Латуниевые и чугунные краны декорируются никелевым покрытием, обеспечивающим дополнительную защиту от коррозии и механического износа.

Чрезвычайной популярностью пользуются фитинги, скомбинированные из металла и полипропилена.

Какой нужен ключ для «американки»

Смонтировать «американку» в сантехнике без потери качества и удобства можно разными инструментами. Но нельзя сказать, что никаких ограничений в их выборе нет. Более всего подходящим и часто используемым для монтажа «американки» является разводной ключ.

Для монтажа этого фитинга в сантехнике следует всячески избегать использования газовых ключей.

В последнее время появился универсальный инструмент, наиболее подходящий для монтажа труб в сантехнике, в том числе и для «американки». Этот ключ используется для самых разнообразных работ, что однозначно доказывает его удобство и практичность.

Самые распространенные размеры «американки» в сантехнике – ¾ дюйма и ½ дюйма. Это в общем не означает, что у вас не будет нужды в других типах этого фитинга. В таком случае необходимо приобрести ключ подходящего размера либо использовать разводной. Главное — ни при каких обстоятельствах не пользоваться газовым ключом.

Если вы умеете работать с металлом и имеете необходимый инструмент, то вы сами можете изготовить конусный ключ нужного размера. Конусность нужна для попадания в выемки.

Форма ключа будет Г-образной, ручка длиной около 150 мм. Размеры ключа для «американки» в сантехнике ½ дюйма будут 12х12 мм и 10х10 мм. Как правило, такие ключи изготавливают из обрезков профильной арматуры.

Неплохой альтернативой при работе сантехника с «американкой» на ½ дюйма будут пассатижи, которые, как правило, есть у всех. Они прекрасно заменят набор ключей.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Устройство крана

Конструкция крана-американка базируется на знаменитом типе соединения, которое состоит из следующих элементов:

• корпуса;
• муфты-американки (быстроразъёмной накидной гайки или контргайки);
• 2 прижимных штуцера с резьбой;
• ниппеля;
• уплотнительной прокладки из резины, полиуретана или паронита (актуально не для всех моделей, в конусных – конструкцией не предусмотрена).

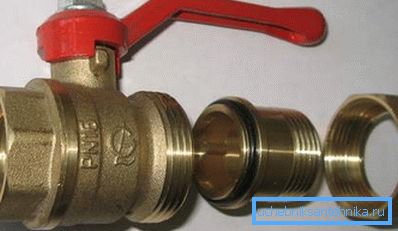

Схема соединения «американка» представлена на фото ниже:

Когда речь заходит о кранах по типу «американки», в большинстве своём подразумевается именно шаровые устройства. В данном случае корпус изделия оборудуется:

• затвором (пробкой) сферической формы со сквозным отверстием внутри;
• уплотнительными сёдлами;
• шайбового подшипника;
• поворотного штока;
• вентиля (поворотной рукоятки или вентиля-бабочки).

Для чего нужна «американка» в сантехнике: основные сферы применения

Так как «американка» является довольно универсальным фитингом, имеющим ряд неоспоримых преимуществ, то ее использование в сантехнике не случайно получило самое широкое распространение в монтажных сантехнических работах. Универсальность «американки» проявляется и в неодинаковых ее модификациях для разных случаев, и в том, что ее используют как часть некоторых сложных устройств сантехники: кранов, коммутационных узлов, приборов измерения и т.д.

В бытовой сантехнике «американка» применяется на водяных счетчиках, которые встречаются чуть ли ни в каждой квартире. Благодаря этому устройству при замене или поверке счетчика не возникает проблем с трубами – откручиваются только накидные гайки.

«Американка» отлично подойдет для выполнения работ с батареями, запорной арматурой и разного рода фильтрами

Использование этого фитинга в сантехнике сократит срок длительности ремонта, что важно как для мастеров, так и для жильцов.. Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры

Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.

Поскольку «американка» позволяет создавать соединения, отличающиеся отличной герметизацией, она используется в трубопроводах высокого давления и температуры. Но наибольшее распространение этот элемент соединения получил при монтаже пластиковых, полипропиленовых и металлопластиковых труб. При этом соединять можно любые виды труб: пластик и пластик, пластик и металл, металл и металл – под каждую пару найдется свой фитинг. Больше всего в «американке» сантехники ценят возможность соединять металлопластиковые трубы, не проводя подготовки: когда трубу вставляют в накидную гайку и затягивают, ответная часть сжимается конусным кольцом.

Для монтажа «американки» используют рожковый и накидной ключи. Так как поверхность этого фитинга покрыта никелем, то, чтобы обезопасить этот слой от царапин, лучше не использовать трубные ключи или применить защитную деревянную (можно и пластиковую) прокладку.

Плюсы и минусы

В сравнении с другими типами кранов кран-американка характеризуется рядом неоспоримых достоинств, упрощая монтаж и сокращая время на сборку трубопровода:

• Обыкновенные резьбовые фитинги при установке надобно вращать, что усложняет монтаж, особенно при работе в труднодоступных местах. Штуцеры же «американки» вращать не нужно, также как и саму трубу. Соединение просто затягивается быстроразъёмной накидной гайкой.
• Возможность стыковки труб из разных материалов и диаметров.
• Накидная гайка позволяет также оперативно демонтировать конструкцию, а при необходимости и использовать кран повторно на других участках магистрали.
• Устаревшие резьбовые соединения, на которые, как правило, устанавливаются в ходе ремонтных работ обыкновенные краны, не обеспечивают необходимого уровня герметичности. Кран-американка лишён этих проблем за счёт наличия в конструкции уплотнительных прокладок.

Из недостатков – невозможность регулировки объёма и скорости движения транспортируемой среды (актуально для шаровых устройств).

Преимущества среди других видов запорной арматуры

Шаровой кран-американка – это новое поколение запорной арматуры, пришедший на смену обычным сгонам.

Устройство американки имеет два самоцентрирующихся элемента, что позволяет быстро установить его в трубопровод с помощью штатных резьбовых соединений с помощью гаечного ключа. Вращать трубу при установке не нужно – достаточно сделать несколько поворотов двух штуцеров и накидной гайки.

Высокая герметичность соединения – ещё одно преимущество. Наличие уплотнительной силиконовой или резиновой прокладки обеспечивает надёжность запорной арматуры в широком диапазоне рабочего давления.

Другое важное достоинство шарового крана-американки – сохранение исходных гидравлических показателей инженерной системы. Устройство имеет тот же диаметр, что и трубопровод, благодаря чему вода, проходя через внутреннее сечение изделия, не замедляется и не образует завихрений, сохраняя стабильную скорость и давление на рабочем участке.

Третьим достоинством крана-американки можно назвать универсальность. Простая быстроразборная конструкция позволяет устанавливать его на любом участке инженерной системы – при подключении фильтра, водонагревателя, полотенцесушителя, газового котла.

Другие преимущества устройства:

• широкий температурный диапазон для эксплуатации – кран можно устанавливать в системах, где температура рабочей среды варьируется от -20 до 120 градусов;
• сохранение первоначальных физических характеристик при выдерживании свыше 16 тысяч рабочих циклов;
• длительный срок эксплуатации – до 15 лет.

Рекомендуем ознакомиться: Обустройство дымохода печей — разновидности и как сделать своими руками

Отличия крана от задвижки

В отличие от задвижки, в которой затвор движется главным образом вверх-вниз, запорный механизм крана вращается вокруг своей оси. Это снижает эксплуатационную нагрузку на прибор и позволяет использовать его в качестве запорно-регулирующей арматуры.

Исключение – шаровые устройства. Их не рекомендуют использовать для регулировки интенсивности движения потока. Это, во-первых, не даёт должного результата, а во-вторых, ускоряет износ уплотнителей, сокращая срок эксплуатации.

Советы специалистов

Существуют определенные правила эксплуатации американской муфты. Особенно это касается шаровых конструкций, которые используются в качестве регулирующих механизмов. Такая эксплуатация быстро изнашивает затвор, сокращая срок службы самого крана.

При выборе крана учитываются следующие критерии:

• соответствие размера американки диаметру монтируемых труб;
• материал, из которого сделан кран, должен быть устойчивым к химическому воздействию, температурному режиму транспортируемой воды.

В среднем запорная арматура используется в течение 30 лет. Производители предоставляют гарантию на больший либо меньший срок, что зависит от используемого материала и интенсивности эксплуатации. Специалисты утверждают, что устройство способно выдержать больше 16 000 оборотов.

Виды и конструкции

По типу крепления краны «американка» бывают:

• Конусными.

Конусообразные стыки резьбовых соединений обеспечивают предельную герметичность даже при небольшом отклонении в оси стыкуемых труб и отсутствии в конструкции уплотнительных прокладок. Последний факт позволяет использовать изделия даже в условиях значительных температурных колебаний рабочей среды (к примеру, на радиаторах).

• Плоскими (цилиндрическими).

Герметизация обеспечивается внутренними уплотнителями и стягиванием накидной контргайкой – классика муфтового соединения.

По типу конструкции и направлению потока рабочего носителя «американки» делятся на:

• Прямые. Применяются для совмещения труб на прямолинейных участках магистралей.
• Угловые. Используются для стыковки 2-х участков трубопровода, «сходящихся» друг с другом под углом в 45⁰, 60⁰, 90⁰ или 135⁰ и формирующих поворот.

По типу вентиля краны-американки классифицируются на:

• Рычажные, в которых в роли ручки выступает односторонний рычаг, снижающий физическое усилие при повороте затвора.
• Лепестковые, в которых поворотный механизм выполнен в форме двусторонней ручки-бабочки.

По форме стыковочного резьбового соединения крановые механизмы подразделяются на:

• внутрирезьбовые. Применяются для стыковки стальных и латунных труб, на которых предварительно выполняется резьба.
• наружнорезьбовые (с резьбовым штуцером). Используются для соединения полипропиленовых труб без сварки.

Что такое «американка»: почему так называется и для чего применяют

Соединение «американка» обязана своему названию стране, где была разработана технология резьбового соединения материалов разного сечения и состава. ГОСТ США американский стандарт резьбы не совпадает со стандартами, действующими в Странах Европы и Азии. Но, довольно часто возникает необходимость создания единой системы труб и сантехнических устройств разного происхождения. Для того, чтобы адаптировать свою продукцию к стандартам стран импортеров, американскими конструкторами была придумана технология быстрой и надежной стыковки пластиковых, медных и стальных труб.

Применяются американки муфты для выполнения таких задач:

• вставки в систему тройников, кранов и других устройств;
• замены поврежденного участка магистрали;
• проведения монтажа без использования электрической и газовой сварки.

Чтобы разобраться, что такое американка, необходимо рассмотреть конструктивные особенности этой категории фитингов, изучить их свойства, достоинства и сферу применения.

Срок службы

Средний гарантийный срок эксплуатации запорной арматуры типа «американка» — 30 лет, однако данное значение варьируется как в меньшую, так и в большую сторону и зависит от интенсивности использования.

Опытные исследования показывают, что устройство рассчитано более чем на 16 000 оборотов.

По виду используемых материалов

Монтаж водопроводящих систем с помощью муфты предусматривает использование однородных элементов, прежде всего для того, чтобы избежать электролитической коррозии, поэтому фитинги производятся в различных исполнениях:

1. – основным недостатком материала является его подверженность коррозии. Жизненный цикл таких деталей ограничивается также склонностью к образованию известковых отложений из воды на внутренних поверхностях.
2. – меньше подвергаются коррозии, применяются только на трубопроводах из такого же материала.
3. – наиболее популярные в применении, устойчивы к окислению, долговечность составляет не менее 50 лет.
4. – по прочностным характеристикам и удобству в применение составляют все большую конкуренцию металлическим изделиям.
5. – обладают всеми преимуществами изделий из пластика. Для полипропиленовых труб – американка является лучшим видом соединения.
6. – применяются как переходники при состыковки труб из металла с пластиковыми при частичной замене трубопровода. Чтобы изготовить такие фитинги, резьбовая часть из металла запрессовывается в пластиковый корпус.

Примерная цена

Бренд	Модель	Страна-производитель	Тип конструкции	Вентиль	Размер, дюйм	Цена, руб.
ProFactor	ProFactor	Китай	Прямой	бабочка	1″	700
Bugatty	New Jersey 900	Италия	Прямой со сгоном	бабочка	½»	400
U-tec	Best	Китай	Прямой	ручка	1 ¼»	450
Fornara	Fornara	Италия	Угловой	бабочка	½» х ¾»	320
RuB	RuB	Италия	Прямой	бабочка	½»	600

Правила монтажа и эксплуатации крана

В зависимости от материала, из которого выполнена магистраль, определяется способ предмонтажной подготовки:

• на стальных трубах сразу нарезается внутренняя или внешняя резьба под нужный тип соединения;
• к пластиковым трубам сначала привариваются переходники с вмонтированными в них металлическими деталями с готовыми резьбовыми соединениями.

Необходимые инструменты и материалы

• Разводной ключ.
• Резьбовые плашки.
• Внутренние гаечные граненые ключи.
• Круглый распорный ключ.
• ФУМ-лента.

Ход работ

1. Резьба тщательно очищается.
2. Резьбовое соединение обматывается фум-лентой.
3. На трубу устанавливается накидная гайка и уплотнительное кольцо.
4. Трубы скручиваются с фитингом и фиксируются накидной гайкой.

В завершении открывается поток воды. Если спустя пять — десять минут в месте стыка замечается протечка, гайка затягивается чуть сильнее.

Однако в данном вопросе важно не переусердствовать, чтобы не сорвать резьбу.

Установка шарового крана-американки

Чтобы самостоятельно произвести монтаж, необходимо:

1. определить место установки арматуры;

Краны устанавливаются на открытых участках трубопроводной магистрали, чтобы в случае необходимости можно было быстро добраться до арматуры и сразу перекрыть воду (газ, теплоноситель и так далее).

1. отключить водоснабжение (газоснабжение и так далее);
2. вырезать участок трубы по размерам соответствующий длине крана, если производится первичный монтаж запорной арматуры, или демонтировать кран, подлежащий замене;
3. нарезать (первичная установка) или очистить и выправить (замена) резьбу на отрезах труб. Для нарезки внешней резьбы используются плашка и плашкодержатель, а для нарезки внутренней резьбы – метчик. Для облегчения процесса резки металлические трубы рекомендуется обработать смазкой;

Нарезка наружной резьбы на трубе системы отопления

1. герметизировать резьбу. Если на трубе имеется внешняя резьба, то ФУМ-лента (льняная нить, нить Тангит Унилок и так далее) наматывается на трубу. Если на трубе внутренняя резьба, то герметизировать целесообразнее сгон устанавливаемого фитинга;

Уплотнение резьбы на трубе

установить фитинг на трубу и зафиксировать части арматуры гайкой. Для затяжки сгона потребуется специальный ключ

При его отсутствии затяжку можно выполнить рожковым ключом, но с максимальной осторожностью;

Перед монтажом крана рекомендуется проверить его работоспособность путем вращения ручки управления запорным элементом.

1. проверить герметичность полученного соединения.

Как произвести монтаж шарового крана-американки, смотрите на видео.

Таким образом, использование арматуры со сгоном позволяет упростить процесс монтажа и снизить расходы на приобретение комплектующих элементов, так как отсутствует необходимость в покупке и монтаже дополнительных элементов трубопроводной арматуры.

Что такое «Американка» в сантехнике — виды, особенности и способы установки

«Американка» в сантехнике – фитинг, который появился позже остальных. Изобрели его в Америке, отсюда и название, которое придумали российские мастера. Его назначение – соединять между собой трубы и сантехнику, запорную арматуру.

По сути, «американка» – это замена обычного сгона. Но при этом она относится к категории разъемных соединений, отсюда ее востребованность.

Что такое «американка» в сантехнике: конструкция и характеристики

«Американка» состоит из двух частей:

1. Сгон с двухсторонней резьбой.
2. Сгон с односторонней резьбой. На противоположном конце от резьбы расположен буртик. В него упирается конец первого сгона. Здесь же располагается накидная гайка, которая накручивается на конец первого сгона, упирающегося в буртик. Внутри нее располагается уплотнительная манжета, обеспечивающая герметичность соединения. Она может быть резиновой или полимерной.

Давление, которое выдерживает этот фитинг, нанесено на корпус изделия. Температура – до +120 ℃.

Основные сферы применения в сантехнике

«Американка» – фитинг универсальный, к тому же разъемный, что позволяет легко производить разъединение участков или целых контуров, не прибегая к кардинальным способам, например, к резке труб. Отсюда ее высокая востребованность.

В бытовых трубных магистралях ее используют в местах соединения сантехники, измерительных приборов. К примеру, при монтаже водяных счетчиков, фильтров, запороной арматуры. С ее помощью подключаются отопительные батареи, нагревательные котлы и бойлеры, циркуляционные насосы.

Частое применение «американки» оправдано. Ведь это разъемное соединение. Если встала необходимость отремонтировать или заменить любой прибор сантехники, надо только открутить на фитинге накидную гайку. Это можно сделать вручную или использовать гаечный ключ. Для открытия стыка потребуется 1-2 минуты, не больше. Никаких усилий и сложного отрезного оборудования.

При этом с помощью «американки» можно соединять трубы, изготовленных из разных материалов: металл-пластик, металл-металл, пластик- пластик. Именно это качество увеличивает универсальность изделия.

Преимущества соединения

Список плюсов большой:

• универсальность;
• быстрота монтажа;
• проще использовать в труднодоступных местах в сравнении со сгоном и муфтой;
• хорошие технические характеристики;
• компактность соединения;
• американку в сантехнике можно использовать после ее демонтажа;
• 100% герметичность стыка;
• высокая прочность фитинга;
• срок службы – 30 лет;
• невысокая цена.

Какие есть виды «американок»

На рынке «американка» представлена широко. Здесь не только размеры, но и форма, тип соединения, сырьевой материал различны. Поэтому в каждом случае для сантехники подбирают определенный фитинг.

Виды креплений соединения «американка»

По резьбе трубопроводная деталь имеет две позиции:

• цилиндрическая резьба;
• конусная.

Первая – стандартное изделие, применяемое чаще всего в сантехнике. У нее все резьбовые концы – прямые цилиндры. Вторая – имеет конусообразный сгон. На нем нарезана конусная резьба. Отличительная особенность второго соединения – высокая герметичность. Поэтому для герметизации здесь не используют дополнительный уплотнительный материал.

Еще два достоинства конусной резьбы:

1. При смещении двух соединяемых трубных элементов относительно оси стыка герметичность не страдает. Но только, если смещение не превышает 5º.
2. В конструкции нет прокладки, поэтому при перепадах температур герметичность не теряется.

Форма «американки» для сантехники

Здесь также две разновидности:

• прямая;
• угловая.

Первая используется, когда надо соединить трубы, расположенные на одной оси. Вторая – расположенные под прямым углом.

Особенности крана-американки

Шаровые краны в сантехнике заняли особую позицию. Они удобны в монтаже и применении, высокая степень герметичности, повышенная надежность в плане отсутствия в процессе эксплуатации протечек. Производители предлагают множество видов шаровых кранов, где кран-американка – не самый популярный экземпляр.

Хотя надо отдать должное, что с помощью именно такого крана отпадает необходимость применения дополнительных элементов и фитингов трубной магистрали. К примеру, чтобы присоединить обычный шаровой кран к трубе, необходимо к ее торцу приварить сгон.

Чаще этот элемент сантехники устанавливают на радиаторах системы отопления. На входе теплоносителя, на выходе.

Получается, что сам кран в этом типе запороной арматуры выполняет функции не только запорного устройства, но и соединительного элемента. В муфте «американке» его выполняет сгон с резьбой на обоих концах.

Из каких материалов изготавливается

Материалы практически те же, что применяются в производстве любого типа запороной арматуры для сантехники:

• сталь;
• чугун;
• латунь.

В первую категорию можно отнести изделия из нержавейки. Высококачественный фитинг, но дорогой.

Вторые используются в основном при прокладке труб большого диаметра. ГОСТа на эту продукцию нет. Производители пользуются стандартами, которые применяют в производстве чугунных гаек.

Латунные «американки» – самый востребованный вид: недорогой, с хорошими характеристиками, длительным сроком эксплуатации. Чтобы увеличить последний показатель, производители наносят на поверхность фитинга слой хрома или никеля.

С появлением на рынке пластиковых труб стали производится комбинированные «американки» для сантехники. Соединяемые части изделия остались металлическими. А вот патрубки изготавливаются из пластика. Поэтому используют эту разновидность для соединения пластиковых труб. В эту категорию входят также «американки», одна часть которых металлическая, другая комбинированная.

Как устанавливается американка в сантехнике

К примеру, чтобы соединить между собой две трубы с помощью «американки», необходимо подготовить концы первых – на них нарезать резьбу и вкрутить одностороннюю муфту. Далее последовательность следующая:

1. В обе муфты вкручиваются сгоны фитинга.
2. Предварительно на один из них, с буртиком, надевается накидная гайка.
3. Накидная гайка накручивается на резьбу второй части.

Если необходимо трубу соединить с отопительным радиатором, тогда все происходит так:

1. В радиатор вкручивается часть «американки», на которой нет накидной гайки.
2. К трубе, по предыдущей схеме, крепится вторая часть.
3. Обе детали соединяются накидной гайкой.

Если стыкуются пластиковые трубы, то соединение проводится с помощью пайки. Используется здесь комбинированный вариант.

Какой нужен ключ для «американки»

Проводить монтаж «американки» в сантехнике можно разными инструментами. Главное – не снизить качество соединения труб. Самый простой и надежный инструмент – разводной ключ. Но используют его, если надо закрутить накидную гайку. Газовый аналог здесь применять нельзя.

Если необходимо закрутить, к примеру, резьбовую часть в радиатор отопления, то чаще для этого берут тот же разводной ключ, потому что для отопительных батарей изготавливают специальные «американки» – с шестигранником на сгоне без гайки. Именно шестигранник и помогает провести монтаж.

Есть другие разновидности фитинга, где шестигранник отсутствует. Поэтому для такого вариант, чтобы закрутить сгон, требуется специальный, он же универсальный, ключ. У него есть свое название – ступенчатый ключ для «американки».

Свое название он получил по форме. Это несколько цилиндров, расположенных на одной оси, разного диаметра. Последний показатель определяет отверстие внутри фитинга, то есть его внутренний диаметр.

На ключе, на его ступенчатой части, есть две канавки, расположенные на противоположных сторонах инструмента. Внутри сгона под них сделаны два ушка, с размерами под канавки. Ключ вставляется так, чтобы ушки фитинга попали в канавки инструмента. При вращении ключа, первые упираются в стенки вторых – так создается давление. Происходит вращение сгона «американки».

Существует несколько модификаций этого инструмента. Один из них – с трещоткой. Второй – плоский ступенчатый ключ. Применяют торцевые модели в виде шестигранников. Последние могут быть цельными (монолитными), разъемными – шестигранник отдельно, рукоятка отдельно.

О рукоятке. В основном используются три формы:

• прямая;
• Г-образная;
• в виде барашка – перпендикулярно оси ключа.

Некоторые мастера сами изготавливают ключи для «американок». Потому что этот инструмент стоит недешево.

Теперь вы знаете все об «американке», используемой в сантехнике. Если кто-то хочет добавить информацию, будем рады ознакомиться с ней в комментариях. Сохраните материал в закладках, чтобы в любое время вы могли к нему вернуться.

Какие функции выполняют краны с американкой?

Краны – обязательная составляющая любого мало-мальски полезного трубопровода. Хотите вы того или нет, но рано или поздно в трубах может случиться какая-то неприятность. Прорыв, засорение, появление трещины и т.д. приводят к необходимости модифицирования веток водоснабжения.

Модификация и ремонт – процесс сложный, его нельзя начать полностью, не отрезав ветку от носителя, или, как говорят в быту сантехники, не «осушив» ее.

Кран водопроводный с американкой

Современные шаровые краны и их разновидности позволяют легко и изящно решить проблему изоляции отдельных частей трубопровода. В особенности популярен кран американка, из-за его удобства в монтаже и практичности.

Особенности и назначение

Стандартный кран называют запорной трубопроводной арматурой. Как мы уже отметили выше – его задача полностью перекрыть идущую на ветку воду или любой другой носитель.

Представить себе современный трубопровод без кранов невозможно. Они очень широко применяются в системах водоснабжения, отопления и т.д.

Яркий пример – подключение отдельных сантехнических приборов. Любая система водоснабжения подводится к какому-то прибору. Его подключают с помощью труб и вводят в эксплуатацию.

Не будь у нас кранов, для ремонта или модификации системы пришлось бы отключать всю ветку, а то и не одну. Не установи вы кран на входе в центральную систему водоснабжения, и в лучшем случае на время ремонта придется отрезать от водопровода весь этаж.

Стандартный кран американка шарового типа

С наличием же кранов все упрощается. Например, сливной бачок для унитаза, он всегда подключен к воде, а его внутренности реагируют на уровень заполнения. Нельзя просто снять бачок с унитаза, предварительно не отключив его от подачи воды. Она тут же зальет вам пол в квартире.

Отрезать всю квартиру от водоснабжения тоже не лучший вариант. Возможно, бачку требуется замена, не жить же без воды несколько дней, пока вы не купите новый. А вот правильно смонтированный шаровой кран на входе в бачок эту проблему решает красиво и лаконично. С его наличием достаточно просто повернуть рычаг на 90 градусов, и вы полностью готовы к дальнейшим действиям.

Аналогичным образом дела происходят и в системах отопления. В отоплении кран американка чаще всего используется для изоляции отдельных веток и радиаторов.

Опытные сантехники рекомендуют подключать радиаторы исключительно посредством переходников из кранов. Зачем? Для того, чтобы иметь возможность в любой момент радиатор снять, отключить, поменять на новый, отремонтировать и т.д. При этом, не тратя времени на остановку всей системы и не отключая полноценные ветки труб отопления.

Способ соединения

Кран с американкой называют таковым по определенной причине. Все дело в том, что стандартный шаровый кран, как правило, монтируют на устаревшие резьбовые соединения.

Проблема резьбовых соединений – слабая герметичность и неудобство в монтаже. Они быстро разбалтываются, сложны в установке, не слишком надежны.

В то же время американка позволяет решить подобные проблемы без труда. Американкой называют упрощенную конструкцию для соединения резьбовых фитингов, привезенную к нам, как вы уже наверное и сами догадались, из США.

Состоит она из нескольких деталей. Базовый комплект:

• 2 штуцера;
• накидная гайка;
• уплотнительные прокладки.

В отличие от стандартных резьбовых фитингов, которые нужно вращать для установки в трубу, штуцеры вращать не надо. Соединение достаточно просто затянуть гайкой, работать с которой можно даже обычным ключом.

В итоге процесс установки по времени сокращается на несколько порядков, технология монтажа упрощается по той же шкале. Герметичность американки, за счет наличия уплотнителей достаточно высока, по крайней мере, проверять ее каждые несколько месяцев, как это делается со стандартными резьбовыми фитингами, не нужно.

Конструкция запорного элемента

Главную функцию в кране выполняет его запорный элемент. Запорный элемент осуществляет блокирование потока воды, когда это необходимо.

Он должен уметь находится как минимум в двух положениях:

• закрытом;
• открытом.

В первом случае поток носителя полностью блокирован, кран закрыт, а ветка перекрыта и осушена. Во втором элемент никак не влияет на движение носителя по трубам.

Существует множество решений для таких ситуаций. Самое популярное и простое – шаровой кран.

Шаровой кран Данфосс имеет столь крепкие позиции на рынке благодаря своей удивительной простоте, дешевизне и практичности. Состоит он из муфты, запорного элемента, прокладок и ручки крана.

Запорный элемент в нем – шаровой механизм. Этот механизм состоит из металлического, чаще всего латунного, шарика с отверстием внутри. Шарик подсоединен к ручке крана и со всех сторон уплотнен резиной. Внутри него прорезано сквозное отверстие.

Шаровый механизм крана

При закрытии крана мы поворачиваем ручку перпендикулярно трубе, тем самым поворачивая шар к потоку закрытой стороной. Воде становится некуда течь и ветка отрезается.

Если нужно открыть систему – поворачиваем ручку обратно. Шар становится в открытое положение, то есть поворачивается к потоку отверстием, через которое вода проходит без препятствий.

Вот и вся магия. Ничего сложного. Такая простая схема, тем не менее, дает удивительные результаты. В сочетании со способом соединения типа американка мы получаем поистине универсальный и удобный кран, легко монтируемый и не менее легко снимаемый в случае необходимости.

Рассматривая недостатки, коими обладает шаровый кран, можно отметить только невозможность держать его в промежуточном положении. Вернее, закрыть его наполовину вы сможете, но ничего хорошего с этого не получится.

Поток не уменьшится ровно на 50%, но при этом будет подтачивать уплотнители шарового механизма, попросту снижая срок его эксплуатации. В отличие от промышленных задвижек, кран допустимо держать только полностью открытым или полностью закрытым.

Стандартная разновидность шарового крана с американкой (видео)

Основные разновидности

Кран американка делят на виды по типу конструкции. Бывает кран:

1. Прямой.
2. Угловой.
3. Комбинированный.

Такое деление вполне понятно и даже удобно. Вы точно знаете, что покупаете и для чего. Существует множество подвидов кранов типа американка, но рассматривать их все нет нужды, ведь такое подробное рассмотрение потребует огромного количества времени.

Угловая американка для подключения в труднодоступных местах

Первый вариант – стандартный прямой механизм, состоящий из цельной прямой муфты и собственно запорного элемента. Монтируется на соединениях труб, при подключении отдельных веток снабжения, сантехнических или отопительных узлов и т.д.

Угловой вариант отличается меньшими размерами и конструкцией позволяющей сформировать из крана угловой поворот трубы. Угловой кран обходится дороже, зато с ним работать можно везде, даже в самых труднодоступных местах.

Комбинированные изделия могут состоять из разных элементов и деталей, предназначаться для разных задач, служить переходниками, страховкой, иметь датчики уровня давления или температуры и т.д. В бытовой сантехнике встречаются редко в виду своей дороговизны и сложности.
