Как подключить стиральную машину без водопровода

Подключение стиральной машины без водопровода

Чтобы навсегда забыть о стёртых от частой стирки руках, с которых отшелушиваются поверхностные слои кожи, воспользуйтесь стиральной машиной. Но на даче, в загородном доме, где нет централизованного водопровода, пользоваться стиральной машиной без какого-никакого водоснабжения затруднительно.

Когда требуется?

Стиральная машина нужна всякий раз, когда загрязнённое бельё накапливается в большом количестве, а выстиранных накануне вещей почти не осталось. Не каждый населённый пункт снабжён водопроводом – в деревне его попросту может не оказаться. Дачные посёлки, не включённые в состав рядом расположенных городов и сёл, не имеют водопровода изначально: территория заселена недавно, дачники устанавливают скважинное водоснабжение на своих участках самостоятельно.

Простейший способ – воспользоваться автоматической стиральной машиной вообще без всяких соединений. В отсек, предназначенный для стирального порошка и средства от накипи, заливается нужное количество воды (10-12-литровое ведро).

Цикл стирки поделён как минимум на 2 стадии: собственно, стирка, затем требуется ещё столько же воды для смывания отработанного моющего средства. Обнаружив, что новой порции воды нет, машина остановится, при этом дверцу открыть вы не сможете – она блокируется во избежание выливания воды на пол из барабанного отсека. Чтобы стирка завершилась, необходимо влить ещё порцию воды.

Злоупотребление частыми остановками процесса стирки может привести к преждевременному выходу машины из строя. К тому же пользователь не может отойти от машины надолго.

Как подсоединить?

Чтобы избежать неудобств, связанных с заливанием воды в моющий резервуар машины, требуется подведение хотя бы простейшего водоснабжения. Самый простой вариант – установить водяной бак выше уровня стиральной машины – вода поступит из него самотёком. Недостаток – доливание воды в бак. Учитывая, что даже в «быстром» режиме стирки потребуется не менее 50 литров воды, нужно вылить в бак не менее 4-5 вёдер.

Частично проблема решается, если в бак набирается вода с крышных водостоков. Дождевая вода мягче водопроводной и грунтовой. Потребуется удаление излишков воды, чтобы бак при продолжительном дожде или ливне не переполнился – её можно направить, к примеру, на огородные грядки или к посаженным в саду деревьям, кустам в палисаднике либо собирать воду в других баках или ванне, стоящих во дворе. Учитывая летнюю засуху, становящуюся частым явлением (когда порой в течения месяца не бывает дождя), такой способ не всегда осуществим. Вы зависите от капризов погоды: был дождь – бельё постирали, нет – приходится терпеть и ждать, пока он пройдёт.

Как обеспечить давление воды?

Не все марки и модели стиральных машин открывают подачу воды в стиральный резервуар: некоторым требуется давление воды хотя бы в 1 атмосферу. Чтобы его обеспечить, нужно поднять бак не ниже, чем на несколько метров над стиральной машиной. Не у всех дачников есть такая возможность, да и поднимать его пришлось бы на электрический столб, чего не разрешит электроснабжающая компания.

Следующий вариант – организация искусственной подачи воды. В систему вводится насос, позволяющий поднять давление до искомого одного бара. Простейший насос, потребляющий от розетки всего несколько десятков ватт, способен обеспечить такое давление, но он лишён автоматической схемы, отключающей его при превышении нужной для работы «стиралки» величины.

Более мощные насосы, потребляющие от сотен ватт до 2 киловатт, обеспечат и более высокое давление. Их используют для организации подачи воды к сантехническим коммуникациям в доме. Чтобы они не работали беспрерывно, в их разрыв включается реле давления. Это прибор, в котором, кроме самого реле, расположен датчик давления.

Пороговое значение, при котором это реле включает подачу электричества к насосу, настраивается. В качестве максимального значения давления выбирают величину в 1-2 бар. Большее давление ни к чему: насос быстрее износится, прилагая для подкачки воды значительно больше усилий. Одного бара для бесперебойной работы стиральной машины более чем достаточно.

Источником воды служит скважина, пробуренная на глубину в 15 и более метров, до первого чистого водоносного слоя. В неё протягивается пластиковый трубопровод, в который вставлена другая труба, меньшего сечения. На выходе этого трубопровода ставят сам насос, располагаемый, например, в подвале под верандой, где и находится сама скважина.

Более упрощённая система с применением насоса и скважины – заполнение внешнего бака водой. Предпочтительно использовать другой автоматический элемент – реле с поплавковым уровнемером, отключающее насос, когда бак наполнится по самую горловину. Если релейный блок не выставить по уровню – вам предстоит самостоятельно следить, чтобы бочка не переполнилась, и помещение, где стоит стиральная машина, в итоге не оказалось затоплено. Здесь давление не играет никакой роли.

Сработает эта система лишь с машиной, чей впускной водяной клапан не имеет датчика давления. При выборе бюджетной машинки для дачи эта особенность имеет решающее значение – изучите инструкции к разным моделям.

Как запустить?

Итак, модель стиральной машины, внешний насос и управляющее реле куплены, шланги трубопроводы также есть. Считается, что электричество на даче также имеется: электрощиток с автоматами и счётчиком подключён, счётчик опломбирован, подключение «узаконено». Сделайте следующее.

1. Пробурите скважину и выведите из неё трубопровод.
2. Смонтируйте насос в надёжном и защищённом месте. Проверьте, хорошо ли он качает воду – влейте несколько литров воды в трубу, уходящую в землю, чтобы в ней образовался сплошной столб воды, затем включите насос и наберите любую ёмкость с водой. Вода должна идти без сбоев.
3. Если необходимо – смонтируйте сразу и реле давления.
4. Выполните монтаж электропроводки до насоса и соберите простейшую электрическую цепь, соединив последовательно насос, реле давления (или уровнемера), источник электричества (линия в щитке, включённая через один из автоматических предохранителей).
5. Проведите вторую линию (с розеткой) к месту, где установлена стиральная машина.
6. Выведите дренажный (сливной) шланг от машины к месту вашей канализации (чаще всего это отвод сливной трубы, подключённой к унитазу), проверьте надёжность сливного трубопровода.
7. Подключите водяную линию от насоса через контур подачи воды в устройстве с реле давления. Если во внешнем баке установлен поплавковый уровнемер – подведите трубу от насоса к водяному контуру данного устройства. Подача воды осуществляется под контролем последнего.
8. Подсоедините линию подачи воды к баку, а сам бак – к патрубку подачи воды в машину.

Запустите собранную систему подачи воды в тестовом режиме. Убедитесь, что насос исправно транспортирует, подаёт воду из скважины в бак. Проверьте, не подтекают ли соединения. Если система работает надёжно, включите стиральную машину, загрузите бельё и выберите программу стирки. Результат – безупречная стирка и отсутствие каких-либо проблем с самим её процессом.

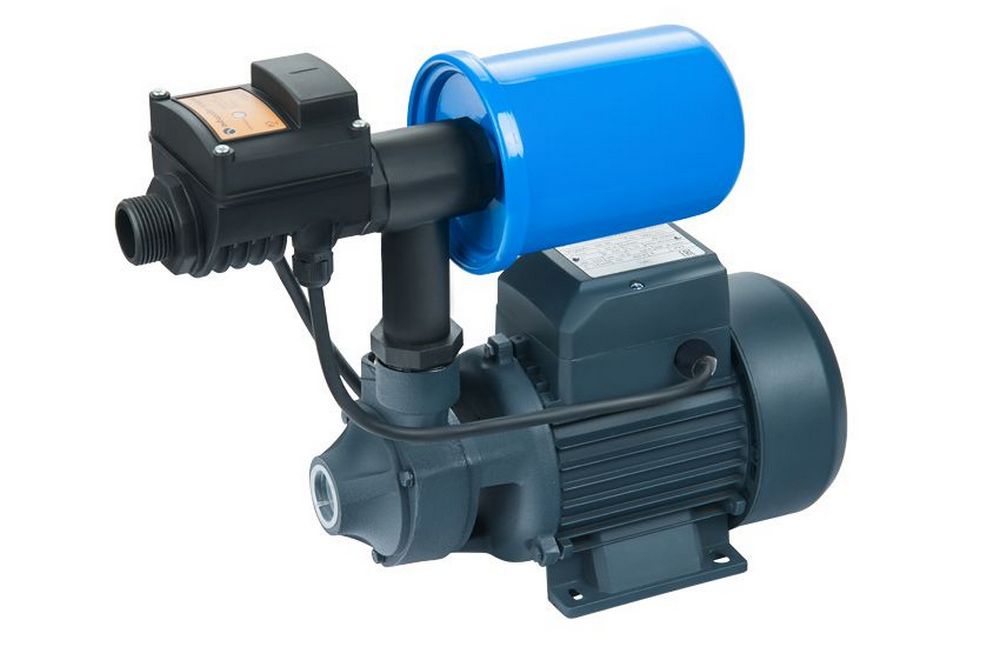

Данная система, обеспечивающая нужное давление, имитирует насосную станцию. Дело в том, что полноценная насосная станция может стоить десятки тысяч рублей. Контур с реле давления (или уровня воды), работающий с обычным насосом, заменяет насосную станцию и обойдётся всего в несколько тысяч рублей. Даже если вы используете не внешний, а погружной насос (он работает на уровне водоносного слоя, а не наверху, снаружи) – принцип работы заменителя насосной станции не меняется. Это решение – самое популярное: им пользуются почти все дачники и владельцы загородных домов.

Скважина может быть заменена колодцем. Но общий принцип не меняется: полноценный насос в обоих случаях справится с подъёмом воды на 20 м.

Очистка воды от крупных частиц

Скважинная или колодезная вода нуждается в очистке от песчинок и кусочков дерева, мелких камешков, осколков ракушек – они могут повредить механизмы и водяные каналы машины. Перед стиральной машиной в водяную линию устанавливают простейший механический фильтр-песколовку. Если в воде присутствуют недоокисленные крупные частицы железа (железная закись), то их легко удалить магнитным фильтром. Оба фильтра время от времени прочищают.

Заключение

Стирка белья – при полностью продуманной системе водоснабжения – на даче или в загородном доме не вызовет никаких проблем. Любая, даже самая «капризная» стиральная машина легко приспосабливается к любым жилым условиям, если поблизости есть возобновляемый источник воды.

Далее вы можете посмотреть видео с простым способом подключения стиральной машины без водопровода.

Приключения стиральной машины в деревне: как подключить, если нет водопровода с давлением?

Продажи стиральных машин в деревнях неуклонно растут. Однако подключение их может стать настоящей «головной болью», поскольку центральное водоснабжение в сельской местности практически не замечено.

Как заставить стиральную машину безупречно работать в «особых» условиях: этой насущной проблеме и посвящена публикация из рубрики «Народный эксперт: сам себе мастер».

Автор: Андрей КАШКАРОВ, Санкт-Петербург.

Андрей Кашкаров в роли новатора
Новатор в роли Андрея Кашкарова

Деревенская стирка должна испытывать хорошее давление

Стиральные машины добрались и до деревенского быта. И это не просто понты — автоматические прачки реально разгружают домашних хозяек.

Но деревня – не город. Воду здесь чаще всего носят посредством коромысел из уличных колонок и колодцев. А стиральную машину к уличной воде не подключешь. Даже в том случае, если в деревенском доме появился локальный водопровот, давления в контуре скорее всего все равно не хватит.

Как правило, стиральные машины рассчитаны на работу с давлением входящей воды 0,5-10 бар. Такое давление может обеспечить нагнетающий насос, либо работающая на его основе водонапорная станция (можно купить по цене от 5 000 руб.).

Обычно в деревнях подключают стиральные машины по известному сценарию: выше стиральной машины устанавливают бочку объемом 50-200 л, из которой с помощью шлангов, кранов и переходников вода поступает в машину самотеком.

Но и этого давления явно недостаточно.

Вода, минуя встроенные в стиральной машине электромагнитные входные клапаны (2 шт), фильтр и ниппель, капает в резервуар настолько медленно, что ждать начала и окончания стирки придется сутками напролет.

Умная начинка современных машин не поймет такого к себе наплевательского отношения: напор типа в час по чайной ложке она расценит, как полное отсутствие воды в доме и тут же прекратит стирку (как быстро — зависит от конкретной модели).

Впрочем, наших мужиков подобной проблемой не спугнуть, а технический прогресс на деревне не остановить. Народные умельцы придумали простой способ повысить давление – к стиральной машине подключают водонагнетающий насос в разрыв заливного шланга. Давление во входящем контуре приходит в норму и большая деревенская стирка обещает вроде бы быть не хуже городской.

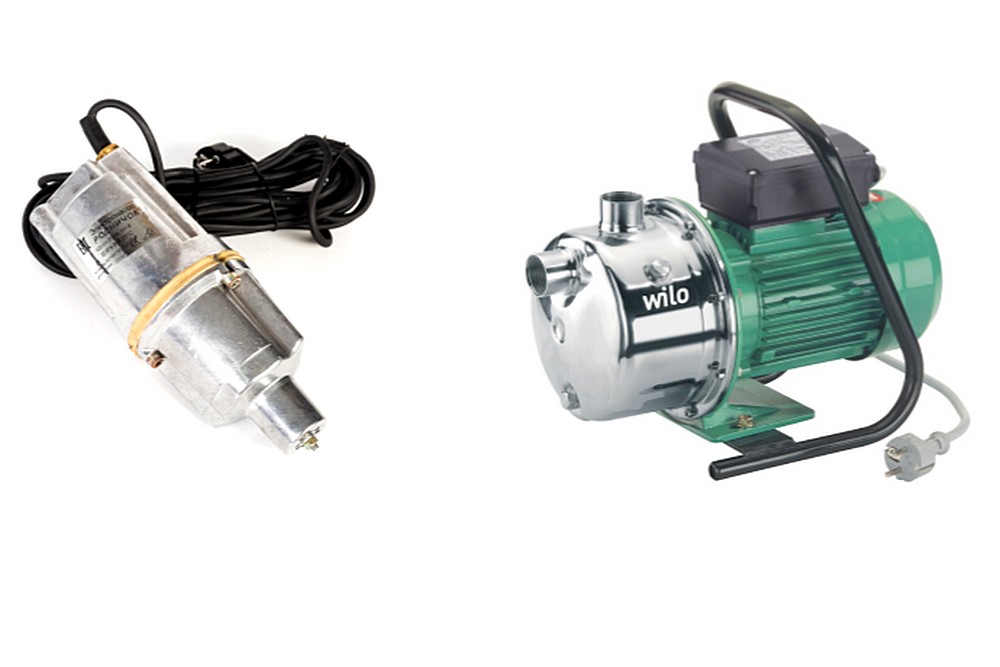

Для столь благородной цели можно использовать насосы любых типов: погружной нагнетательный, центробежный бытовой или вибрационный — типа «малыша».

Все они способны обеспечить необходимое для стиральной машины водяное давление. Разница только в некоторых деталях: погружной или вибрационный придется опускать в какую-нибудь бочку с водой или в колодец, а центробежный засасывает воду из шланга и направляет струю в машину также через шланг.

Цены на насосы также разнятся от 1 100 до 4 200 руб.

Стиральную машину надо пасти, как любимую буренку?

Центробежный бытовой (рис.1) насос удобно подключить в разрыв штатного заливного шланга от стиральной машины, стоимость его весьма демократична.

Таким образом, народные умельцы включают насос в сеть 220 В через обычный бытовой включатель освещения. Когда машина «попросит воды», нужно щелкнуть включателем, и вода с правильным давлением устремится в стиральный барабан и резервуар.

Рис.1. Подключенный центробежный насос марки НБЦ-0,37

Но тут возникает два интересных вопроса.

Первое. Как узнать, когда машина «захочет воды»? Если вы не правильно поймете свою автоматическую прачку, насос включится при закрытом выходном отверстии – а это неминуемая авария и домашний потоп.

Bторое. Обычная стиральная машина (до 20 000 рублей) несколько раз «просит» воды в режиме стирки, а потом еще пару раз или больше будет в чистой воде полоскать белье. Хозяйке – и к бабке не ходи, придется «пасти» свою стиральную машину часами, чтобы в вовремя дать ей напится.

По опросам сельских жителей так делают многие, кто не имеет в хозяйстве водонапорных станций, имитирующих обычный городской водопровод.

Хочу жить в деревне, а стирать — как в городе!

А между тем есть простой и доступный выход из ситуации, которым с удовольствием поделюсь с читателями.

Почти все стиральные машины, вне зависимости от брендов и лейблов, имеют одинаковый принцип работы.

У всех на входе стоят один или несколько электромагнитных клапанов, питающихся переменным напряжением осветительной сети 220 В через электронную систему управления и коммутации (рис. 2).

Рис. 2. Впускной электромагнитный клапан стиральной машины

Столь хитрые слова не должны пугать обывателя, поскольку переделка стиральной машины в этой части «проще пареной репы».

Чтобы улучшить прохождение воды нужно вынуть резиновую прокладку в створе входного разъема стиральной машины (рис. 2).

После этого пропускная способность клапанов улучшиться.

Далее нужно снять верхнюю крышку стиральной машины (мы рассматриваем образцы с фронтальной загрузкой белья), открутив 2-3 самореза на задней стенке. Верхняя крышка снимается движением «от себя» (если смотреть на дверцу люка).

Недалеко от подвода входного шланга рядом стоят два электромагнитных клапана (рис. 2). К ним через разъемы подведены провода. Когда в машина потребует залить воду, на клапана поступает переменное напряжение 200-220 В. Они открываются и пропускают воду в резервуар и стиральный барабан.

К электромагнитным клапанам идут 4 провода (по 2 на каждый). Подключив параллельно контактам клапанов клеммник (рис. 3) и подсоединив пару проводов, их выводят за пределы корпуса стиральной машины.

Рис. 3. Вид на стиральную машину со снятой крышкой и подключенным клеммником

Теперь к этим проводам (назовем их условно А и В) подключаем нехитрую электрическую схему, представленную на рис. 4.

Рис. 4. Электрическая схема доработки стиральной машины

По сути, схема устройства представляет собой выпрямитель (источник постоянного тока) с выходным напряжением 12-15 В. Любое напряжение в этом диапазоне допустимо.

На выходе источника постоянного тока устанавливают слаботочное электромагнитное реле К1.

Контакты этого реле включают в разрыв цепи питания насоса. Теперь, как вы догадались, при включении входных клапанов стиральной машины включится реле К1 и нагнетательный насос.

Когда клапана в стиральной машине выключатся, насос автоматически отключится. Такая связка будет работать циклично сколь угодно долго. И стоять часами возле стиральной машины не обязательно.

Отметим, что подключать напрямую насос к контактам электромагнитных клапанов стиральной машины нельзя – иначе «сгорят» ее электронные мозги и электрика из-за высокой стартовой нагрузки насоса. Теперь пришел час большой стирки — рис. 5.

Рис.5. Стиральная машина в деревне заработала, как в городе

Можно не читать: детали для тех, кто понял

На схеме (рис. 4) показан понижающий трансформатор Т1 с выходным переменным напряжением на вторичной обмотке 8-10 В. Выпрямитель — на диодах VD1-VD4.

Оксидный конденсатор С1 (типа К50-24 или аналогичный) введен в схему для сглаживания пульсаций по питанию. Реле К1 применено автомобильное, типа 3747-06, рассчитанное на напряжение 12 В.

Однако можно применить и другое реле, например, WJ118-1C, Omron G2R-112P-V, TRU-5VDC-SB-SL, TTI-TRD-9VDC-FB-CL, Relpol RM85-2011-35-1012, Pasi BV2091 SRUH-SH-112DM, FRS10C-03 или аналогичные.

Важно, чтобы контакты реле обеспечивали безопасную коммутацию нагрузки с током не менее 3 А.

На схеме также показан пьезоэлектрический капсюль со встроенным звуковым генератором НА1, параллельно подключенный реле и светодиод HL1 включенный последовательно с ограничительным резистором R1.

Эти элементы соответственно обеспечивают звуковую и световую индикацию включения насоса (и входных клапанов стиральной машины).

Если такая индикация (или ее часть) не нужна, соответствующие элементы попросту из схемы удаляют.

Капсюль НА1 может быть любым, рассчитанным на напряжение 9-15 В, например, FMQ2715D, FXP1205 (однотональное звучание), KPI4332-12 (прерывистое звучание), KPS4518 (тональная сирена) или аналогичный.

Выпрямитель, изображенный на схеме (рис. 4), может быть любым, лишь бы он обеспечивал выходной постоянный ток более 70 мА при постоянном выходном напряжении 12-15 В.

Это может быть промышленный выпрямитель или блок питания, например, для радиоприемника или выжигательного аппарата. Адаптеры для сотовых телефонов здесь использовать бесполезно, так как выходной ток будет недостаточным для питания реле.

Вот таким нехитрым способом можно автоматизировать работу практически любой стиральной машины в деревне и жить, как в городе. И не надо искать мастера, чтобы отдать ему деньги.

Думайте сами, решайте сами…

Сельским труженником будет счастье, если они рискнут открыть верхнюю крышку стиральной машины, установить клеммник и подключить параллельно электромагнитные клапаны.

Если стиральная машина на гарантии, вскрытие крышки может ее лишить. Тут уж каждый выбирает сам: «мучиться» на гарантии, или приспособить старую стиральную машину, или решиться на операцию «машина просит воды» и жить вполне с комфортом, как в городе.

Как подключить стиральную машину автомат без водопровода

Опубликовал(а): Евгений Афанасьев
Обновлено: 16.05.2022

Тот, кто попробовал хоть раз пользоваться автоматической стиральной машиной, вряд ли когда-то еще захочет вновь переходить на ручную стирку и полоскание, с трудоёмким отжимом придачу. И подобные бытовые приборы очень быстро «перекочевали» из разряда «экзотических новинок для богатых» в перечень наиболее востребованных «домашних помощников», доступных сейчас большинству семей. Однако, уточним – доступных по цене, но не всегда – по возможности полноценной «классической» установки.

Как подключить стиральную машину автомат без водопровода

А проблема здесь вот в чем – сам алгоритм работы стиральной машины-автомата предполагает ее обязательное подсоединение к напорному водопроводу. Но, к сожалению, далеко не все населенные пункты страны могут похвастать наличием этой привычной для горожан услуги – многие сельские поселения до сих пор живут «по старинке», с получением воды из колонок, колодцев и других автономных источников. Кроме того, немало горожан предпочитает постоянно проводить теплые месяцы года на дачах, где тоже с полноценным водопроводом могут быть проблемы. Как быть в таких случаях? Отказываться от «благ цивилизации»? Вовсе не обязательно! Существует несколько способов, как подключить стиральную машину автомат без водопровода, разной степени сложности и эффективности. Давайте познакомимся с ними – будет возможность выбрать тот, что больше понравится, или больше подойдет для конкретных условий.

Принцип подачи воды в стиральную машинку-автомат

Чтобы понять, что необходимо для корректной работы автоматики стиральной машинки-автомата, как и когда в нее должна подаваться вода извне, следует правильно представлять примерную схему машины и принцип ее работы.

Рассмотрим на несколько упрощенной схеме:

По такой принципиальной схеме собрано подавляющее большинство стиральных машин-автоматов с фронтальной загрузкой.

Вся конструкция собрана в металлическом корпусе (поз. 1). Загрузка белья и извлечение его после стирки производится через фронтальное окно с резиновыми уплотнениями, закрываемое дверцей с прозрачной стенкой (поз. 2). Внутри расположен бак (поз. 3), в котором, в свою очередь, размещен барабан (поз. 4), вращающийся по определенному алгоритму и с нужной скоростью во время стирки и отжима. Приводится он в движение электроприводом (поз. 5). К нашей сегодняшней теме эти узлы не имеют непосредственного отношения, поэтому о них больше и не говорим.

За выработку управляющих сигналов и подачу питания на агрегаты машинки отвечает модуль управления, электронного или электромеханического типа (поз. 6).

Перед началом стирки на машинку открывается напор воды через шланг¸ подключенный к водопроводу (поз. 7). На нашей схеме таких шлангов два – отдельно для подачи холодной и горячей воды, что предусматривается в некоторых современных моделях. Но случай этот, скажем так, нетипичный, чаще встречается вариант с одним каналом подачи — только холодным. И уж тем более не стоит приобретать подобную машинку для условий, где и с подачей холодной воды проблемы… Так что второй шланг просто игнорируем – считаем, что он там один.

Итак, в шланге на входе при стандартном подключении системы уже есть напор, но вода в бак пока не поступает. Все потому, что на ее пути установлены электромагнитные клапаны подачи (поз. 8). Клапанов может быть от одного до трех. Три – это в уже отвергнутом нами варианте с горячей водой. А вот при подаче только холодной – один или два. Почему? Сейчас поясним.

Вода попадает в бак не напрямую, а только через дозатор (диспенсер) для моющих средств (поз. 9). Как правило, в нем три отделения – одно для стирального средства при замачивании белья (если это оговорено программой), второе для того же средства, но для основной стирки, и третье – для ополаскивателя. И, в соответствии с программой, вода должна подаваться в нужное отделение в нужное время.

Переключение потоков воды в диспенсере в стиральных машинах с электромеханическим блоком управления.

Один клапан встречается на машинках с программатором электромеханического типа. На программаторе имеется специальное кулачковое колесо с фигурными вырезами по окружности. В зависимости от формы выемки или выступа на нем в текущий момент изменяется положение так называемого поводка, который связан системой рычагов с краном, переключающим направление потока по отделениям диспенсера. Положение этих рычагов настроено в заводских условиях при настройке машинки.

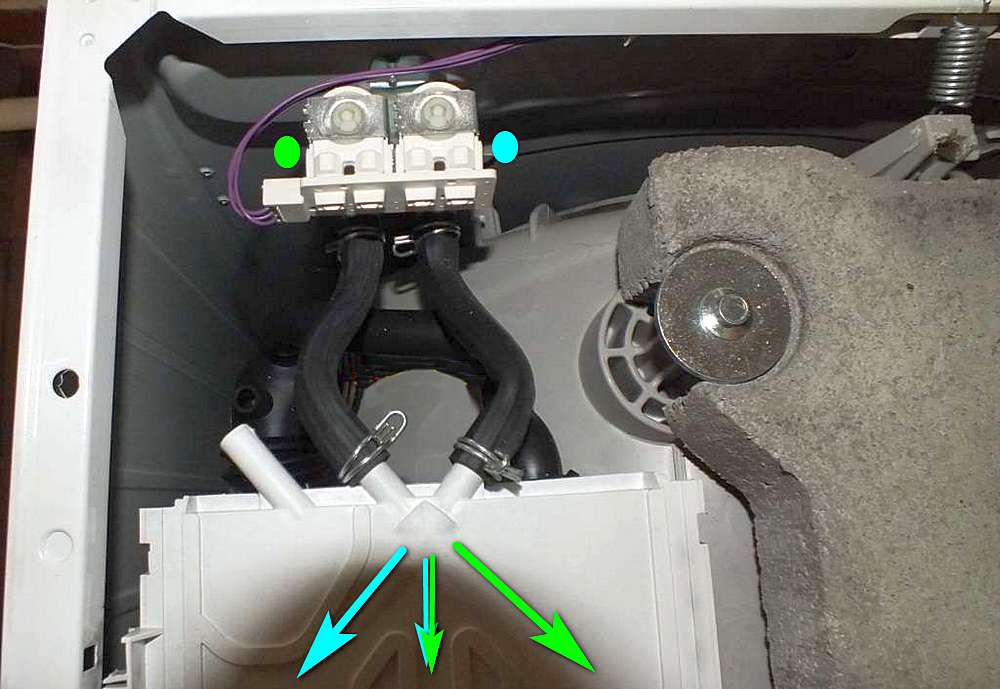

Направление потоков воды в диспенсере при наличии двух клапанов на холодную воду

Если же клапанов два, то один из них отвечает за подачу воды в отделение для замачивания, а второй – для стирки. Но во время полоскания включаются оба потока и, смешиваясь, они проходят в том числе и через отделение для ополаскивающих средств. Все просто!

Главный редактор проекта Stroyday.ru. Инженер.

Если точнее, то корректнее говорить об одном устройстве, с одним входом воды, но с двумя выходами, каждый из которых управляется отдельно. То есть правильнее называть, наверное, двухкатушечным клапаном.

Клапаны – нормально закрытые в положении, пока на них не подано напряжение. В нужный момент модуль управления подает питание на нужный клапан, открывая его для прохода воды.

Прошедшая через диспенсер вода через специальный заливной патрубок (поз. 10) попадает уже в бак стиральной машины. Специальный датчик уровня (поз. 11) следит за уровнем воды, и при достижении необходимого заполнения сигнализирует блоку управления, который, в свою очередь, отключает питание от клапанов. Подача воды прекращается. Одновременно с этим подаётся напряжение на ТЭН (поз. 12) для нагрева воды – начинается процесс стирки.

Когда приходит пора слить воду из бака, включается дренажный насос (поз.13). Откачиваемая вежда вначале проходит через гибкий резиновый патрубок (поз. 14), попадая в дренажный фильтр (поз. 15), чтобы возможные загрязнения или инородные предметы не попадали в крыльчатку дренажного насоса. И затем уже, минуя насос, через дренажный шланг (поз. 16) выводится в канализацию или иной сток.

По ходу выполнения программы будет проводиться несколько заполнения и откачек воды. Опять же, модуль управления по заданному алгоритму будет включать (открывать) один из клапанов подачи или оба одновременно – до команды о том, что требуемый уровень достигнут.

Теперь – чуть подробнее о том, что представляет собой сам впускной клапан. Разберем на примере однокатушечного варианта – так проще.

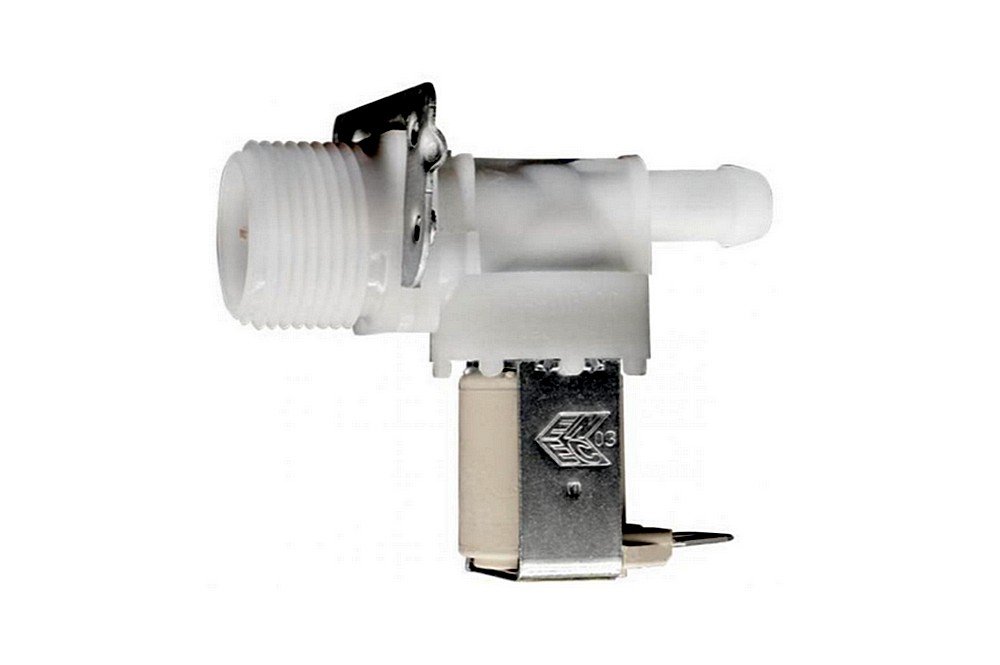

Внешне клапан может выглядеть примерно так.

Модели разных производителей, да и разных артикулов могут иметь различия, например, по компоновке, размерам, расположению основных узлов. Но обязательно у них есть входной патрубок с резьбой ¾ дюйма для подключения заливного шланга, выходной сосок, с внешним диаметром, как правило, 10.5 мм (хотя встречаются и «сюрпризы» от 8 до 12 мм) — для подключения шланга от входа к диспенсеру, и явно видная электромеханическая часть с контактами для подключения проводов питания.

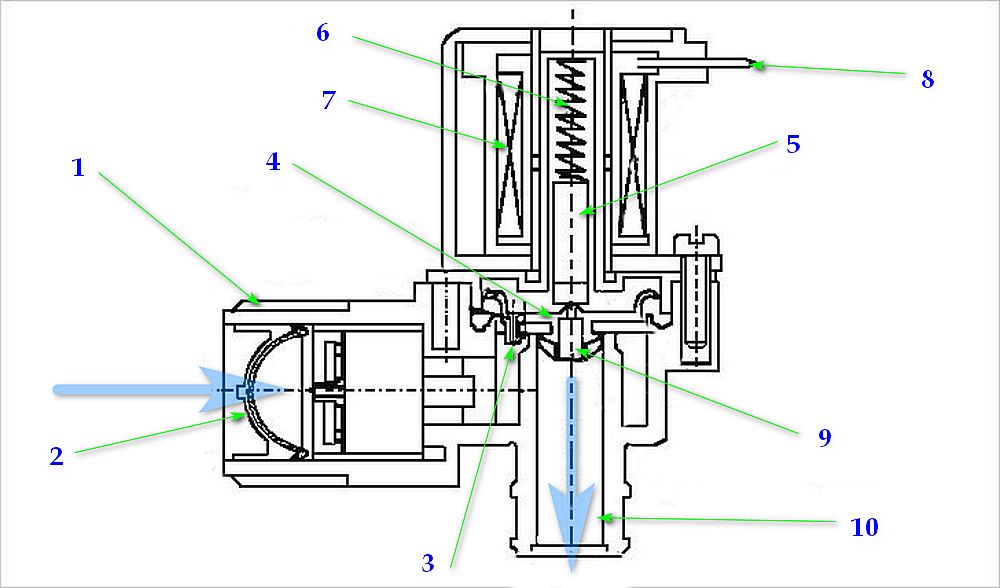

Устройство клапана подачи воды

1 – патрубок подключения шланга подачи воды – именно его мы видим на задней стенке стиральной машинки.

2 – сетчатый фильтр, не допускающий попадания твердых взвесей в механизм клапана.

3 – переходное отверстие, соединяющие вход в клапан с пространством под мембраной.

4 – сама мембрана, плотно прижатая к седлу клапана и не пропускающая воду в закрытом состоянии.

5 – металлический сердечник (плунжер).

6 – пружина, прижимающая через плунжер мембрану к седлу клапана.

7 – обмотка соленоида (катушка).

8 – контакт для подключения провода питания (показан на разрезе один, но их два, как и положено при использовании однофазного рабочего напряжения 220 вольт).

9 – выходное отверстие, соединяющее пространство под мембраной с выходным патрубком.

10 – выходной патрубок для подключения шланга, идущего к диспенсеру.

Итак, в нормальном, закрытом состоянии, когда напряжение на катушке отсутствует, пружина давит на плунжер, который, в свою очередь, плотно прижимает мембрану к седлу. Мембрана перекрыла все отверстия, проход воды исключен.

При подаче напряжения на катушку соленоида за счет созданного электромагнитного поля плунжер, преодолевая сопротивление пружины, втягивается в катушку, давая «степень свободы» мембране. Давление воды, проникающей через переходное отверстие, отжимает мембрану, открывая тем самым все каналы для поступления воды со шланга подачи далее в диспенсер стиральной машинки.

Как только напряжение с катушки будет снято, электромагнитное поле исчезнет, пружина вновь прижмет плунжер к мембране, закрывающей ток воды.

Вот и вся премудрость. То есть остается решить вопрос, как подать в условиях отсутствия водопровода воду на входной патрубок клапана, так, чтобы и шло полноценное наполнение, и полноценно выполнялась программа стирки.

А вот здесь могут быть нюансы…

Главный редактор проекта Stroyday.ru. Инженер.

Заметим сразу, что с отводом грязной воды из стиральной машины в тех же «деревенских» условиях никаких проблем возникать не должно. Ее можно отправить по шлангу или трубе в сливную яму, в дренажную канаву, в отдельную емкость – туда, куда удобно хозяевам. Насос откачивает воду по команде модуля управления — для этого не требуется никаких дополнительных внешних условий, тем более что в баке всегда поддерживается обычное атмосферное давление.

Единственное, что требуется соблюсти – наличие петли водяного затвора на дренажном шланге, выше уровня наполнения бака, так, чтобы вода самостоятельно не вытекала из него и исключался «сифонный эффект». Обычно для этого достаточно расстояния от пола до верхнего изгиба в 600 мм. У очень многих моделей дренажный шланг так и закреплён на задней стенке прибора, то есть за это не должна «болеть голова».

Одним словом, подключение дренажной схемы даже в особых условиях обычно не выходит за рамки обычного алгоритма «инсталляции» стиральной машины.

Можно ли установить стиральную машинку-автомат самостоятельно?

А отчего бы и нет? Ничего сверхсложного в условиях, когда имеются и нормально работающий водопровод, и канализация не предвидится. Инструкция по самостоятельной установке стиральной машины-автомата – в отдельной публикации нашего портала. Также читайте про 8 грубых ошибок при подключении стиральной машинки.

Значит, проблемы только с подачей воды в условиях, когда это приходится организовывать принудительно.

Рассмотрим несколько идей, реализованных или предложенных различными пользователями стиральных машин, попробуем их непредвзято оценить. И потом уже можно будет сделать выбор в пользу того или иного варианта.

Варианты подключения стиральной машины-автомата без водопровода

Подключение без вмешательства в устройство стиральной машины

В этом подразделе будут кратко описаны подходы к решению проблемы стирки в условиях отсутствия водопровода, не предполагающее никакого вмешательства в ее устройство и не требующие даже снятия верхней крышки. Это бывает важно для тех пользователей, кто приобрел машинку недавно и не желает лишаться возможностей бесплатного ремонта и обслуживания в течение действующего гарантийного срока.

Впрочем, не исключено, что подключение стиральной машины в условиях, не соответствующих рекомендациям прилагаемого к прибору руководства, уже само по себе может быть расценено, как грубое нарушение правил эксплуатации. И повлечь за собой отказ сервисных работников в гарантийном обслуживании. Такие случаи были.

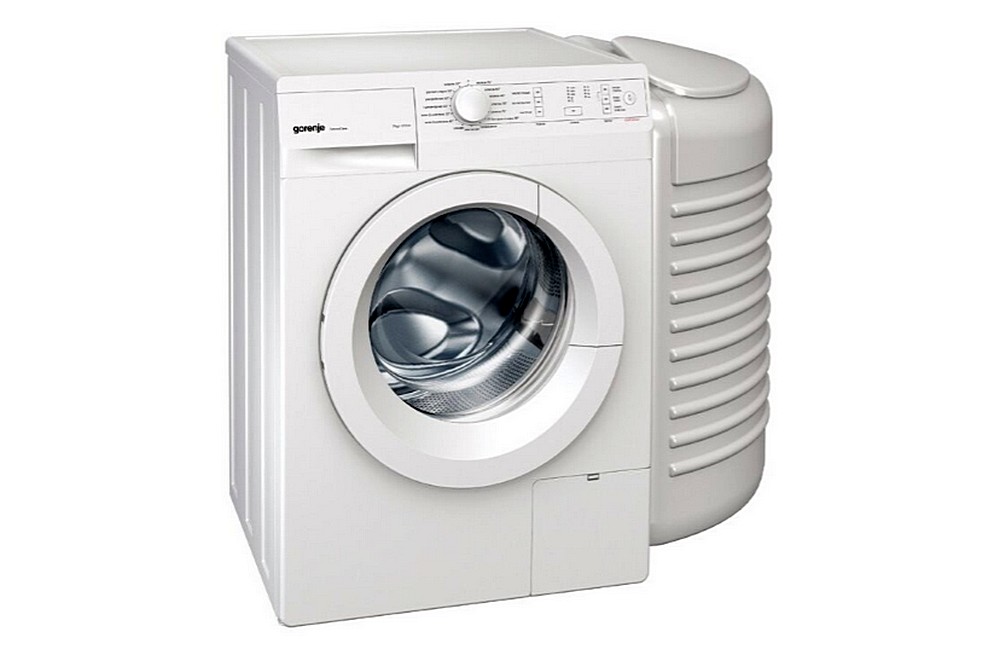

Так что для дачных условий, думается, будет правильнее использовать стиральную машинку «со стажем», безусловно, полностью работоспособную. Но уже без надежды на гарантию. Это может быть собственная машинка, ранее верно служившая, но вытесненная более современной моделью. Другой вариант – это приобретение машинки, бывшей в употреблении. Таких предложений очень много, и цены на б/у технику встречаются просто «смешные».
Закончим это небольшое отступление, и перейдем уже непосредственно к разбору вариантов.

Самое простое – надежда только на руки и чуткий слух

Это вариант для тех, кто решительно не желает ничего менять и у кого, по всей видимости, уйма свободного времени. А потому, что во время стирки владелец машинки будет «привязанным» к ней.

Суть метода заключается в том, что вода будет подаваться в бак вручную непосредственно через диспенсер. То есть до начала стирки предстоит организовать какой-то немалый запас воды, литров 50÷80 (зависит от модели прибора и выбранного режима) в «шаговой доступности». А для заливки можно воспользоваться, например, объемным ковшиком.

А когда начинать и заканчивать заливку воды? Вот именно здесь и потребуется внимательность и чуткий слух. Дело в том, что срабатывания клапанов (втягивание плунжера в соленоид) сопровождается весьма чувствительным характерным щелчком. Раз клапан открылся – требуется немедленная подача воды.

Самое простое, но, пожалуй, и самое неудобное решение – ручная заливка воды в бак стиральной машины.

Как только требуемый уровень заливки будет достигнут, клапаны сработают на закрытие, что также будет проявлено характерным звуком. Подача воды вручную должна быть прекращена. Машинка начала вращать барабан – стирка пошла.

Но расслабляться рано – по ходу стирки машинка может еще потребовать воды, например, после процедуры замачивания при переходе на основной процесс. Так что нужно быть начеку.

В процессе нагрева воды ТЭНом и основной стирки пополнения воды, как правило, не требуется. Но вот с началом полоскания нужно быть особо внимательным и «работоспособным», так как расход предстоит большой.

Какие видятся явные недостатки такого подхода:

• Нужно постоянно быть начеку – другими делами по серьезному не займешься. То есть пару часов придется посвятить стирке. Причем, с немалыми физическими затратами. И это уже явно не «автомат» …

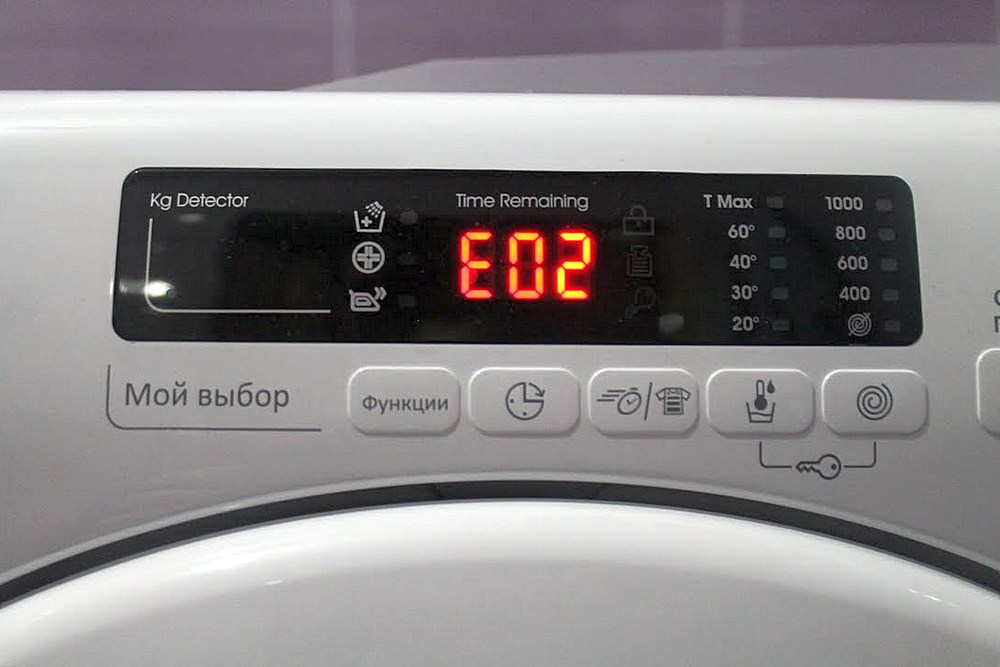

• Некоторые модели стиральных машин наверняка просигнализируют об ошибке и остановятся – им такой подход «не понравится».
• Наконец, клапаны при открытии потребляют энергию, греются, и прохождение воды через них в нормальных условиях обеспечивает должный теплоотвод (охлаждение). При его отсутствии (а именно так и получается) существует риск перегрева катушки с выходом клапана из строя.

Одним словом, вариант в принципе возможный, но крайне нежелательный.

Берем в «союзники» силу тяжести

Это решение вроде бы напрашивается само собой – если поднять емкость для чистой воды над стиральной машинкой, то поступление при открывшемся клапане должно осуществляться, так сказать, самотеком, под воздействием силы тяжести. Иными словами, по принципу старого умывальника: открыл кран — и вода потекла.

Все это хорошо «на словах», а когда касается практического применения, то картина не столь «радужная».

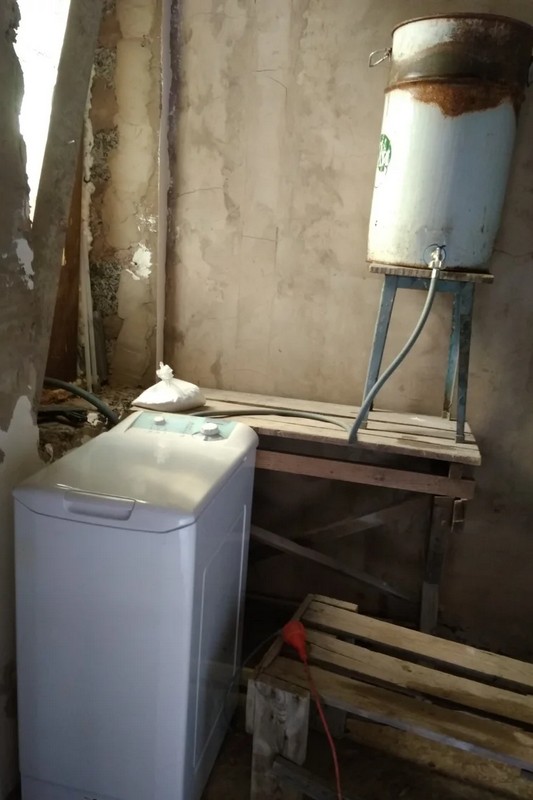

Казалось бы, что проще: вода свободно течет в стиральную машину из расположенного выше бака… Оказывается, есть важные нюансы.

Схема действительно может получиться рабочей, но только в том случае, если создаваемое давление «устроит» впускной клапан и блок управления стиральной машины. Проблема в том, что даже сработавшему клапану требуется какое-то минимальное давление воды. Вспомним его строение – от заливного патрубка в подмембранную область проходит очень тонкий канал. Его задача – приподнять мембрану при ушедшем в соленоид плунжере и тем самым обеспечить нормальный поток воды с требуемой производительностью (количеством литров в минуту). Такая мера предусмотрена для защиты от резких скачков давления (по сути – от гидравлических ударов) в гибкой подводке и самом клапане с подключенным к нему шлангом, идущем к диспенсеру. То есть мало открыть клапан электромеханическим устройством (солениидом) – требуется еще обеспечить некоторое давление на входе, чтобы отжать мембрану.

В разных моделях машин это минимальное давление может варьироваться. Так, опытные мастера утверждают, что необходимо:

• Порядка 0,3 бар для машин брендов LG, Daewoo, Samsung, Electrolux, Zanussi.
• Около 0,4 бар для большинства моделей, Whirlpool, Indesit, AEG, Ariston, Candy, Beko.
• Около 0,5 бар требуют стиральные машины германских марок Bosch и Miele.
• При давлении менее 0,6 бар может отказаться работать стиральная машина белорусского бренда Atlant.
• Напор в 0,8 бар (а то и все 0,9 — своеобразный рекорд) – условия корректной эксплуатации некоторых моделей стиральных машин машины марки Kuppersbusch.

Для некоторых, подзабывших курс школьной физики, эти величины могут не показаться сколь-либо «пугающими». Поэтому давайте переведём их в более «осязаемое» измерение.

Итак, 1 бар примерно (с очень незначительным округлением) соответствует одной технической атмосфере. А та, в свою очередь, равно 10 метрам водяного столба.

Главный редактор проекта Stroyday.ru. Инженер.

Часто в технической документации встречается указание давления в кило- или мегапаскалях (кПа или МПа). Для справки: 1 МПа = 1000 кПа ≈ 10 тех.атм. ≈ 10 бар.

Или 1 тех.атм. = 98 (≈100) кПа = 0,098 (≈0.1) МПа.

То есть даже для достижения давления воды «самотеком» даже при минимальных 0,3 бар потребуется поднять емкость с водой так, чтобы между ее выходным патрубком и входом в клапан получилась разница высот в три метра. Это уже немало, согласитесь, даже при выносе бака, скажем, на чердак одноэтажного дома. Можно еще представить теоретически, как в дачных условиях обеспечивается давление в 0,4÷0,5 бар (перепад высот порядка 4÷5 метров). Но вот подъем емкости на высоту в шесть ÷ восемь метров — это уже немалая проблема. Тем более что эту емкость требуется еще и наполнить водой.

Главный редактор проекта Stroyday.ru. Инженер.

Конечно, если речь идет, например, о трехэтажном здании, да еще и с чердаком, то проблема не станет столь острой. Но что-то мне подсказывает, что у хозяев, способных построить и содержать трехэтажный особняк, хватит средств и для создания в своих владениях полноценного напорного водопровода.

А в том случае, если через клапан все же будет кое-как протекать вода, корректная стирка все равно не гарантируется. Мало того что она вместо заявленных, например, полутора часов растянется на все три – это еще полбеды. Велика вероятность варианта, что это «не понравится» модулю управления. По оценке скорости наполнения бака, если это занимает не положенные несколько минут, а в три-четыре раза больше, может выскочить диагностическая ошибка, говорящая о том, что нет поступления воды, и программа будет заблокирована.

Коды ошибок у различных марок машин могут отличаться – эту информацию стоит поискать отдельно. На иллюстрации – пример ошибки Е02 стиральной машинки Candy, говорящей как раз о том, что превышено нормальное время наполнения бака водой.

Итак, простое размещение бака с водой выше уровня машинки – это возможный, но явно не всегда реализуемый на практике вариант.

Главный редактор проекта Stroyday.ru. Инженер.

Наверное, стоит еще раз подчеркнуть для выбравших этот путь. Давление в метрах определяется не высотой расположения бака над землей, а разницей высот между клапаном машинки и выходным патрубком наполненной емкости. Например, размещение бака на чердаке одноэтажного дома хорошо если даст 0,2 бар для стиралки, установленной на первом, а может быть еще и меньше.

И еще один нюанс – нельзя забывать про гидравлическое сопротивление труб и, в особенности, запорной арматуры, тройников, отводов и т.п. А оно способно «сожрать» весьма значительную часть и без того слабого напора. Если вы все же решили реализовывать именно такой вариант, на свой страх и риск, то желательно использовать трубу не менее ¾ дюйма (можно и больше), и постараться обойтись минимумом «фасонины» на участке от бака к машинке.

На помощь силе тяжести приходит электричество

Если имеются условия создать хотя бы минимальный напор, скажем, в 0,2 бар, то можно попробовать его усилить, довести до требуемого минимума. И тогда вопрос, по сути, будет решен.

Для этих целей можно использовать специальный насос, название которого говорит само за себя – для повышения давления. Выбор таких изделий достаточно широк, и вполне можно подобрать ту модель, которая устроит по всем параметрам создаваемого на выходе напора и производительности. Стоит обратить особое внимание на «умные» насосы, укомплектованные по умолчанию так называемым датчиком потока.

Насос для повышения давления с хорошо заметным датчиком потока (блок зеленого цвета).

Как это работает? Насос должен быть установлен перед стиральной машинкой, и желательно – несколько выше ее. К нему на вход подключается шланг, идущий от накопительной емкости.

Такие насосы, как правило, имеют ручной и автоматический режимы работы, и нас интересует именно автоматический. Подобная опция позволяет запускать прибор именно тогда, когда требуется напор воды. В нашем случае – при открытии автоматикой стиральной машинки впускного клапана.

Питание насоса связано с датчиком потока. При открытии клапана вода начинает течь по трубе, пусть и с небольшим давлением. Но этого, при правильном выборе прибора, должно быть достаточно для того, чтобы насос тут же включился – датчик потока замкнет питание на привод. Как только клапан будет перекрыт – поток воды остановился, и насос выключился. И так далее – по алгоритму стирки и полоскания.

Здесь важно не допустить ошибки в таком плане – сам по себе подобный насос неспособен перекачивать воду из какой-то емкости – ему обязательно требуется «опора» на уже существующий минимальный напор. Например, для очень многих моделей этот нижний порог составляет около 0,2 бар. Ну а поднятие емкости с водой на такую высоту (2 метра) не выглядит чем-то «сверхъестественным», все решаемо.

Не следует ждать от таких насосов и каких-то запредельных величин напора и производительности на выходе. Однако, даже самые компактные модели способны выдать порядка 0,8÷1,0 бар с расходом в 20÷30 литров в минуту. А этого уже в полной мере достаточно для практически любой стиральной машины.

В качестве примера можно привести очень популярную модель Grundfos UPA 15-90.

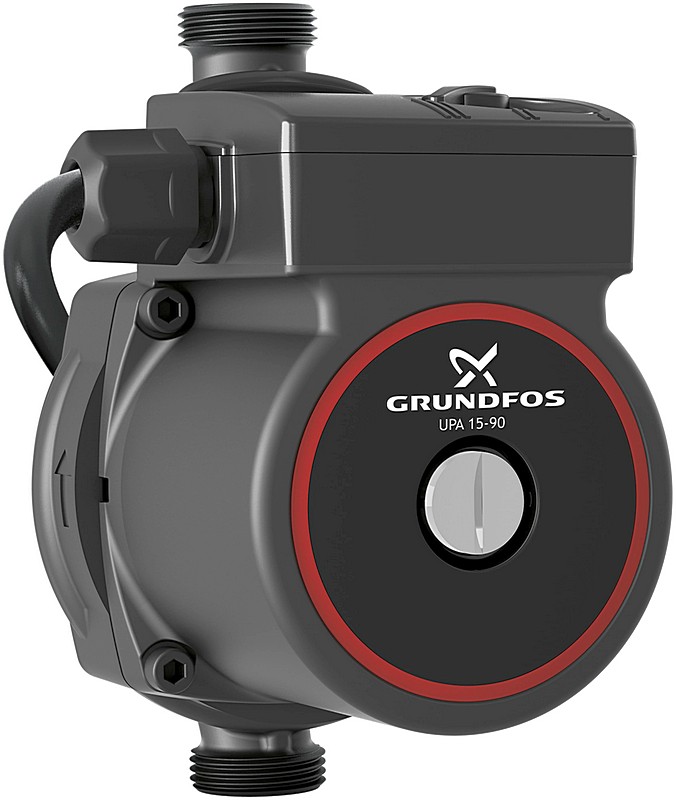

Насос для повышения давления Grundfos UPA 15-90

Модель известной датской компании GRUNDFOS, одного из мировых лидеров в сфере производства насосного оборудования.

Этот прибор рассчитан на ручной и автоматический режим работы. Он не может похвастать какими-то внушительными характеристиками, но зато очень надежен. Как правило, его устанавливают перед каким-то конкретным местом водозабора. Отлично подойдёт и для стиральной машинки. Минимальное давление на входе должно быть 0,2 бар. На выходе получаем 0,9 бар, что с лихвой достаточно для любой стиралки.

Потребляемая мощность – 110 Вт. Реле потока срабатывает при расходе порядка 2 литров в минуту – это довольно тонкая струйка. А на выходе, если накопительный бак заполнен, будет порядка 25 литров в минуту. То есть тоже удовлетворяет требованиям любой стиральной машины.

Насос имеет защиту, в том числе от холостого хода. То есть если по невнимательности хозяев в накопительном баке закончится вода, прибор просто отключится. Да, стирка останется незавершённой, но зато и насос не сгорит.

Итак, вполне жизнеспособный и довольно легко реализуемый вариант. Правда, без размещения емкости на определенной высоте – не обойтись.

Главный редактор проекта Stroyday.ru. Инженер.

Еще раз подчеркиваем – такие насосы неспособны самостоятельно перекачивать воду. Они рассчитаны именно на повышение напора в системе, с опорой на уже имеющийся минимальное давление. В сети можно встретить случаи, когда пользователи жалуются не то, что «потерпели фиаско» с таким подключением машинки. А потом на фотографии демонстрируют, что повышающий насос расположен на полу около стиральной машины и пытается перекачать в нее воду из стоящей рядом же емкости с водой. Удивляться не приходится – это и впрямь нерабочая схема.

Для чего применяются и как устроены насосы повышения давления воды?

Это – очень полезный помощник для хозяев жилья, где существуют проблемы с напором воды. Области применения, типичные схемы установки, классификация по устройству и параметрам, правила выбора, популярные модели – все это в отдельной статье нашего портала, посвящённой насосам для повышения давления воды.

Использование «тандема»: внешний насос плюс реле давления

Что делать, если разместить емкость с водой на нужной минимальной высоте не получается? Можно ли подавать воду в стиральную машину из какого-нибудь бака, расположенного рядом с прибором или на незначительном возвышении? А если рядом есть колодец?

Можно, но насос будет нужен уже другой – или погружной, или поверхностный самовсасывающий. Понятно, что погружной располагается непосредственно в емкости в районе ее дна (или в колодце), , а поверхностный подключается к шлангу, идущего от патрубка, врезанного в нижней части бака, или же его всасывающий ирукав опускается в емкость (колодец). И в том, и в другом случае насосы способны создать на входных клапанах стиральной машины требуемое давление.

Вполне вероятно, что хозяевам загородного участка даже не придется покупать насос – такие приборы погружного или поверхностного типа очень широко применяются для полива.

Такие насосы очень часто уже имеются в инструментальном «арсенале» владельцев загородных домов и дач, в частности, они широко применяются для оросительных целей. Как правило, они достаточно компактны, легко устанавливаются и подключаются, просты в управлении. Так что если назрела необходимость в стирке белья, будет несложно принести и установить такой насос, временно перенаправив его с аграрных на бытовые цели.

Верный помощник огородника – насос для полива!

Пользу подобных приборов в условиях загородного дома – сложно переоценить! Помимо своего прямого предназначения, они способны справиться еще с массой хозяйственных задач. Подробнее о насосах для полива – в отдельной публикации нашего портала.

Но как автоматизировать процесс подачи воды таким насосом в стиральную машину? Решение имеется – эту функцию возьмет на себя реле давления. Именно это устройство будет включать и отключать насос в зависимости от давления в шланге от насоса до входного клапана.

Электромеханическое и более современное электронное реле давления – замыкает и размыкает цепь питания насоса в зависимости от уровня давления на отслеживаемом участке шланга (трубы).

Реле предварительно настраивается на два показателя давления – верхний и нижний. И в дальнейшем работает так: если уровень давления падает за пределы нижней границы – цепь питания насоса замыкается. Если же достигнут верхний предел – цепь размыкается, насос останавливается.

Как это устанавливается и будет действовать на стиральной машинке?

Принципиальная схема подключения насоса к стиральной машинке с автоматизацией работы через реле давления.

На напорном шланге от насоса к стиральной машинке монтируется тройник, к третьему выходу которого подсоединяется своим единственным штуцером реле давления. То есть отслеживаться давление будет именно на этом участке. Провод питания насоса подключается к соответствующим клеммам реле, а к ответным контактам коммутируется кабель питания от сети 220 вольт.

Реле изначально настраивается на верхнее и нижнее давление. В нашем случае, скажем, нижнюю границу давления можно установить в 0,8 бар, верхнюю, например, в 2,5 бар. Важно – верхний порог не должен быть выше номинального напора, создаваемого насосом, в соответствии с его техническими характеристиками.

Итак, схема собрана, питание подключено. Насос кратковременно заработает, и нагонит в напорном участке давление до верхнего предела. Воде пока деваться некуда – вперед ее не пускает клапан заливки на стиральной машинке, назад – обратный клапан насоса. Поэтому верхний порог будет достигнут быстро, и реле размокнет цепь питания.

Началось выполнение программы. Клапан заливки воды открывается, и имеющегося в шланге давления в 2,5 бар вполне достаточно, чтобы приподнять мембрану – вода пошла в диспенсер. Стало быть, давление на контролируемом участке начинает стремительно падать, доходит до нижней границы в 0,8, и в этот момент реле включает насос. Он, в свою очередь, будет гнать воду до того момента, пока клапан заливки не закроется, и давление в шланге вновь не поднимется до отметки 2,5 бар.

Главный редактор проекта Stroyday.ru. Инженер.

Схема вполне рабочая, но тоже не без недостатков. Она ничем не защищена от гидравлических ударов при пуске насоса и его резкой остановке. Кроме того, стремительно изменяющееся давление на довольно коротком участке трубы (шланга) может привести к очень частым включениям и отключениям насоса в процессе даже отдельно взятого набора воды. И в таких условиях насос можеь долго не проятнуть…

Эта проблема устраняется установкой расширительного бачка мембранного типа. Но вот только схема получается уж слишком дорогой и сложной, если ее рассматривать только для стиральной машины.

Возможно, оптимальным решением станет приобретение компактной полноценной насосной станции, совмещающей в общей компоновке и сам насос, и реле давления, и небольшой расширительный бачок. В качестве примера можно глянуть на модель бренда UNIPUMP АКВАРОБОТ QB 60.

Насосная станция UNIPUMP АКВАРОБОТ QB 60

Эта установка при вполне умеренном потреблении энергии (370 Вт) способна обеспечить подъем воды с глубины 5 метров и создать на выходе напор в 3,3 бар с производительностью до 30 литров в минуту. То есть устраивает по всем параметра для обеспечения водой стиральной машинки. Встроенный гидроаккумулятор (расширительный бак) имеет объем 2 литра – этого вполне достаточно. При вся станция (с чугунным корпусом насоса) в сборе весит всего 7,5 килограмма.

Безусловно, приобретение подобной станции – это дополнительные траты. Но зато проблема автоматической стирки в «деревенских» условиях будет решена полностью и окончательно.

Тому, кто желает разобраться в вопросах поддержания давления в домашней автономной водопроводной системе…

Этот блок информации довольно интересен, и позволит многим владельцам загородных домов «открыть глаза» на вопросы автономного водоснабжения. В одной из публикаций нашего портала рассказывается, что такое насосная станция и как выбрать оптимальную модель. А в другой развернутой публикации подробно разобраны проблемы настройки давления в домашнем водопроводе, в том числе устройства и самостоятельной регулировке реле давления.

Включением внешнего насоса будет руководить блок управления стиральной машинки

Действительно, может не полагаться на какие-то дополнительные устройства – датчик потока или реле давления? Может, поручить управление внешним насосным оборудованием самой машинке?

Это в самом деле можно реализовать. И тоже несколькими способами, различной степени сложности, надежности и безопасности.

Подключение насоса непосредственно в цепь выпускного клапана.

Казалось бы, готовое решение так и напрашивается. На впускные клапаны подается переменное напряжение 220 вольт, насос требует такого же, так чего голову ломать? Достаточно параллельно врезать в цепь управления клапанами цепь питания насоса – и оба устройства будут срабатывать синхронно.

Принципиальная схема включения внешнего насоса непосредственно в цепь впускного электромагнитного клапана.

На схеме условно показаны:

БУ – блок управления стиральной машины. На него подается стандартное бытовое электропитание напряжением 220 вольт.

Lвк – катушка впускного клапана, на которую подается управляющее напряжение 220 В.

Мвн – внешний насос (неважно какого типа), подающий воду из какого-то бака на входной патрубок клапана.

Реализуется это на практике тоже довольно просто. Достаточно снять верхнюю крышку стиральной машинки, найти провода, идущие к клапану (там ошибиться сложно), и припаять (соединить через клеммы) к ним провода, уходящие на питание насоса.

Вот такой вариант предложил один из пользователей, решивший, по его мнению, эту проблему.

Если клапанов два, то такое подсоединение производится к обоим линиям их питания. Но здесь чрезвычайно важно не допустить короткого замыкания, не перепутать фазу и ноль. В помощь будет цветовая маркировка проводов. Но, помимо этого, не помешает проверить «распиновку» еще и тестером (индикаторной отвёрткой). Как это делается – здесь пояснять не будем, лишь выскажем мнение, что если вы не знаете таких простых вещей – ни в коем случае не беритесь за переделку электросхемы стиральной машины.

Итак, в итоге получается, что при подаче управляющего напряжения 220 на впускные клапаны, с этой линии снимается напряжение и на насос, который запустится одновременно с открытием клапана.

Все выглядит довольно просто и надежно. Но если разобраться — схема очень и очень рискованная. Дело в том, что в цепь включается дополнительная нагрузка, и весьма немалая. Потребление внешних насосов обычно оценивается в несколько сотен ватт, тогда как потребляемая мощность клапана — 8÷10 ватт. Поэтому далеко не факт, что реле (ключ) в схеме управления или даже токопроводящие дорожки на печатной плате «электронных мозгов» выдержат такую токовую нагрузку без последствий. То есть в ответ на переделку очень запросто можно получить выгорание платы, и это еще хорошо, если без более тяжелых последствий.

Управление насосом осуществляется через реле

Чтобы не допустить последствий, упомянутых в предыдущем подразделе, можно подать на насос отдельную линию питания 220 В. Но она будет замыкаться через реле, получающем управляющий сигнал с линии подачи питания от блока управления стиральной машинки на электромагнитные водяные клапаны.

Вот как это будет примерно выглядеть на принципиальной схеме:

Схема подключения внешнего насоса через реле с двумя парами контактов

Многие элементы схемы уже описаны выше. Вновь появившиеся – это отдельная линия питания насоса 220 В, и реле К1.

Если клапанов два (а так чаще всего и встречается), то схема тоже «удваивается». То есть на каждый клапан идет своя пара проводов, понадобится второе реле, подключённое аналогичным образом. Линия питания насоса остается одна, но параллельно заведена на контакты обоих реле. А вот на выходе – подключается к тому же насосу Мвн. Вот именно здесь необходимо будет особо тщательно проверить, чтобы фаза не встретилась с нулем при одновременном срабатывании обоих клапанов и, соответственно, обоих реле.

Понятно, что реле требуется с управляющим напряжением 220 вольт и с парой контактов, также рассчитанных минимум на 220 вольт и ток не ниже 10 ампер. Предложений много – есть возможность выбрать оптимальный вариант.

Главный редактор проекта Stroyday.ru. Инженер.

Внимание! Нечасто, но встречаются модели стиральных машин, в которых для управления электромагнитными впускными клапанами используется не 220, а иное, более низкое напряжение. Обязательно уточните этот момент, чтобы приобрести реле с соответствующим номиналом управляющего напряжения.

В роли реле прекрасно зарекомендовали себя модульные контакторы. Они показывают отменную надежность, и их несложно разместить внутри стиральной машинки, закрепив на стенке небольшую DIN-рейку. Например, в нашем варианте можно использовать модель IEK КМ20-20М AC (MKK11-20-20). Она отличается отличным быстродействием, огромным эксплуатационным ресурсом, нанимает всего одну модульную позицию.

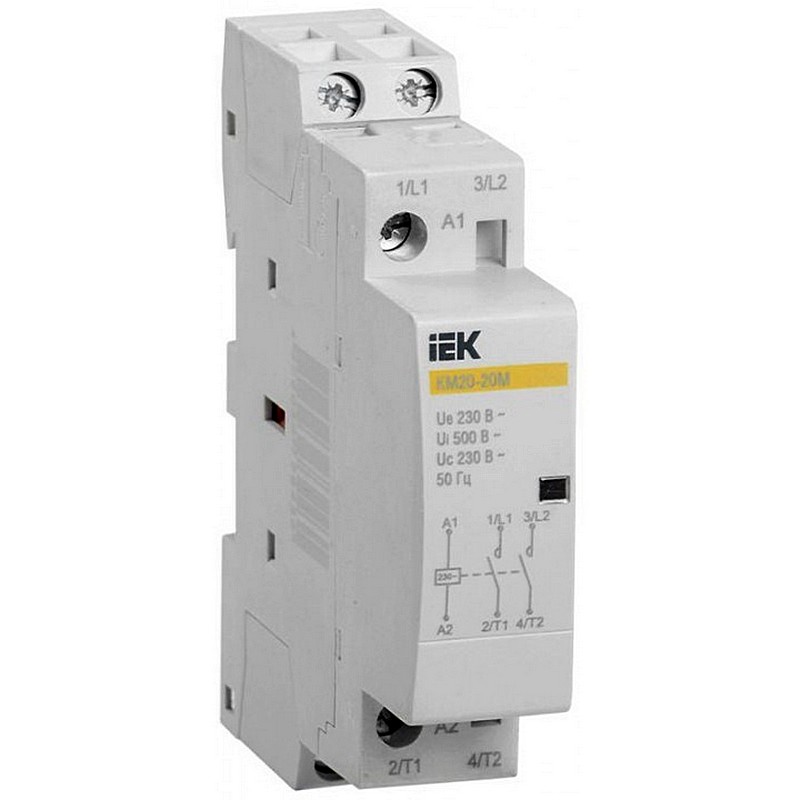

Модульный контактор IEK КМ20-20М AC (MKK11-20-20)

Управляющее напряжение – 220 вольт переменного тока (АС). Две пары контактов рассчитаны на переменный ток до 20 А номинальным напряжением 220 вольт. То есть прибор полностью удовлетворяет планируемым условиям его установки и эксплуатации.

Понятно, что при двухкатушеченом клапане стиральной машины таких контакторов потребуется тоже два. Но много места они не занимают.

Безусловно, такое решение получается довольно затратным (контакторы не настолько дешевы), но надежность схемы – гарантирована.

Можно поискать аналогичные модели других брендов и несколько иной компоновки – не исключено, что цена будет и значительно пониже.

Ниже в видеосюжете показан пример использования модульных контакторов для переделки стиральной машинки под «деревенские условия».

Видео: Подключение стиральной машинки без водопровода с использованием схемы с модульными контакторами.

Кстати, в этом видео как раз демонстрируется та ошибка, о которой уже говорилось выше. А именно: внешний насос с вполне приличным номиналом выходного напора в 10 метров (1 бар) не смог «продавить» открывающийся клапан. И поэтому мастер пошел по пути полного демонтажа клапана. Одновременно с этим ему вынужденно пришлось отказаться от опции перенаправления потоков воды в диспенсере, что уже лишает стирку определенного удобства.

Насос повышения давления при такой установке, без минимально необходимого напора на входе, оказался неспособен подать воду в машинку через клапаны.

Главный редактор проекта Stroyday.ru. Инженер.

А причина, по всей видимости, в том, что насос повышения давления расположен практически на одном уровне с накопительным баком. То есть избыточное давление воды на входе близко к нулю. Насосу не на что «опереться», ему, как мы помним, требуется хотя бы пару метров напора. И он растрачивает весомую часть своего потенциала на несвойственную для него функцию всасывания воды. Плюс к тому, насос расположен на полу, и лишний метр напора «съедается» еще отрезком шланга на подъеме до входа в машинку. Вот и получается, что давление на клапане слабое – оно явно недотягивает до заявленных 10 метров.

Мастеру бы поднять бак повыше, к потолку, сам насос разместить над стиральной машиной и использовать более толстые шланги (гибкая подводка, показанная в видео, все же способна создать весьма значительное гидравлическое сопротивление). И такая схема обретет полную работоспособность – можно будет вернуть клапаны на место.

Чтобы завершить вопрос с управлением насосом через реле или контактор, обратим внимание еще на один нюанс.

При подготовке к написанию этой публикации автору пришлось вдоволь «побродить» по интернет-форумам мастеров, обсуждающих заявленный в названии вопрос. И встретилось в нескольких источниках, что нагрузка, создаваемая в линии управления клапанами даже при использовании реле тоже может стать критической для элементов схемы и (или) дорожек печатной платы модуля управления машинкой. Она рассчитана на прохождение тока через одну индукционную катушку (клапан), а получается две (клапан и реле). Вроде бы немного, но, как утверждают участники форумов, отмечались случаи сначала перегрева, а потом и перегорания дорожек или контактов на плате.

Чтобы гарантированно избежать такого явления, можно схему несколько изменить.

Возможно, «перестраховочная» схема — с четырехполюсным реле или контактором.

В такой схеме питание из блока управления будет подаваться не на клапан (эта часть цепи вообще отсутствует), а на управляющую катушку реле или контактора. А на контакты реле заведены провода независимой от машинки линии питания 220 вольт. На два контакта запараллелена фаза, и на два – ноль.

Когда блок управления подаст напряжение якобы на клапан, оно пойдет на катушку реле. При срабатывании последнего одна линия питания (фаза + ноль) обеспечит открытие клапана для пропуска воды, вторая – одновременно с этим запустит насос.

Главный редактор проекта Stroyday.ru. Инженер.

Сложно, конечно, сказать, насколько велик риск такого случая, и насколько оправдано подобное усложнение (и общее удорожание) схемы. Подобные события, скорее, можно рассматривать в качестве исключения из правил. Но если появились какие-то признаки перегрева контактов в линии питания клапанов – есть смысл перейти на этот вариант.

«Бесконтактное» управление внешним насосом – используем герконы

А можно ли схему выполнить так, чтобы блок управления стиральной машинки «руководил» включением и выключением внешнего насоса в нужное время, но при этом вообще не нарушалась ее «родная» электрическая схема?

Да, такой вариант тоже возможен, если использовать возможности геркона – очень интересного элемента.

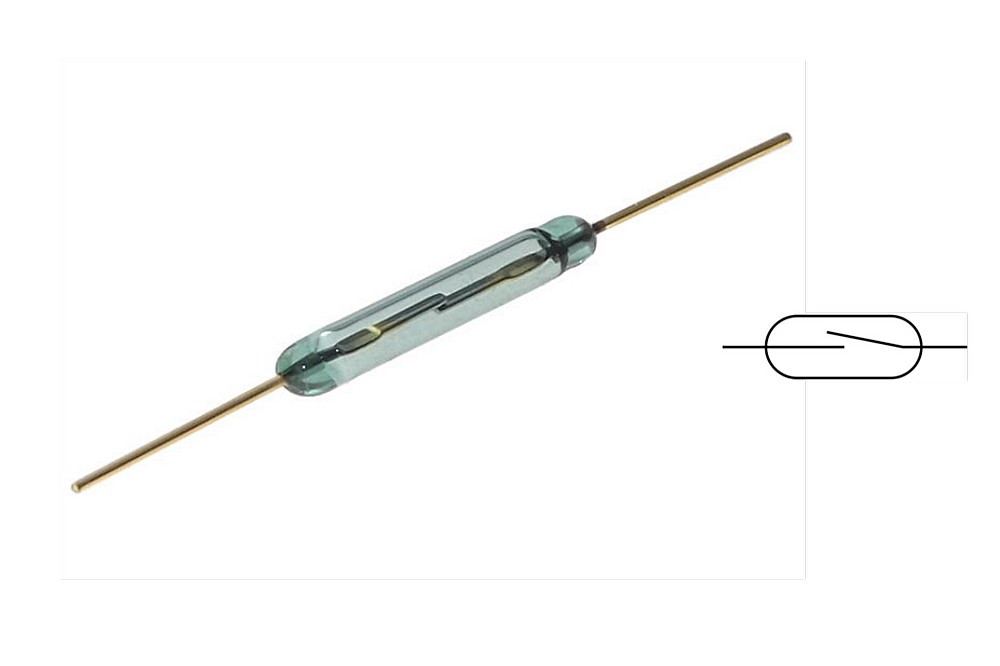

Внешний вид геркона и его условное обозначение на схеме.

Геркон представляет собой герметичную колбу, внутри которой расположены два контакта. При попадании элемента в электромагнитное поле определенной напряженности, происходит замыкание контактов (размыкание, если они нормально замкнутые, но нас интересует именно геркон, работающий на замыкание). При снятии поля (или уменьшении его напряженности ниже определённого порога) контакт разрывается.

На иллюстрации показан для примера геркон КЭМ-2, недорогой, распространенный и весьма надежный. Он здесь выглядит большим (просто «для знакомства»), но на деле длина его стеклянной колбы не превышает 21 мм, а диаметр – 3.2 мм. Он позволяет коммутировать цепь с напряжением до 180 В, током до 0,5 А, нагрузкой до 10 Вт.

Чувствительность (номинал магнитодвижущей силы на срабатывание и удержание) варьируется – выпускается несколько серий. Но это придется подбирать, видимо, опытным путем.

Как видим, включить такой геркон непосредственно в цепь насоса – невозможно. Но вот в управляющую цепь реле – запросто.

Принципиальная схема управления внешним насосом с герконом в управляющей цепи реле.

Желтым цветом показана цепь управления реле, отвечающего за пуск насоса. Цепь потребует собственного источника питания, номинал и тип (АС или DC) которого будет зависеть от параметров реле. Как правило, отдают предпочтение низковольтной схеме, для которой достаточно 5÷24 вольт, а подобных блоков питания в продаже – огромное изобилие, так что проблем не возникнет. Кстати, и с реле, подходящими для подобной схемы – тоже дефицита не предвидится.

Работает этот так:

1. При подаче команды на набор воды в машинку катушкой клапана создается электромагнитное поле, вполне серьезное, чтобы преодолеть усилие пружины и отжать плунжер вверх.
2. Это же электромагнитное поле, при правильном подборе геркона, вызовет замыкание его контактов.
3. Замыкается цепь управления реле – подаётся питание на внешний насос.
4. Вода набрана, напряжение с катушки клапана снимается, электромагнитное поле исчезает, геркон размыкается, насос остановлен.

Где разместить геркон?

• Некоторые мастера приклеивали его скотчем непосредственно снаружи катушки впускного клапана. Проводка машинки не тревожится, будет достаточно просто снять ее верхнюю крышку.
• Утверждается (воочию подтверждения не видел, но верю), что можно подобрать геркон с такими параметрами срабатывания, что его и вовсе можно разметить поверх крышки стиралки, даже не снимая ее. Никаких проблем с гарантией! Кроме того, есть и еще один плюс. Катушки двойного клапана расположены рядом, и геркон вполне может разместиться так, что попадет в электромагнитное поле обеих катушек. То есть при включении любого из клапанов будет срабатывать насос – не требуется дублирования схемы.

Одним словом, очень интересный вариант, и для пытливого домашнего мастера открывается широкое поле возможностей его реализации.

Оптимальное решение – специальная стиральная машинка-автомат для дачных условий

Действительно есть такая возможность?

Если проживание за городом в условиях без водопровода планируется длительным, но «отрываться» от комфорта, по крайней мере в стирке, желания нет, а на самостоятельные действия по «адаптации» обычной машинки недостаточно решимости или опыта, то можно приобрести специальный прибор. Да, именно так – известная словенская компания Gorenje подумала об этом, и в ее ассортименте есть и приборы для столь специфичных условий эксплуатации.

Пример – модель Gorenje W 72ZX1/R¸в комплекте с пластиковым резервуаром PS PL95 вместимостью 95 литров.

Стиральная машина, сама по себе позволяющая обходиться без нормального водопровода – Gorenje W 72ZX1/R+PS PL95 (комплект).

Такому прибору подключения по воде вовсе не требуется – достаточно наполнить любым удобным способом входящий в комплект бак. Его емкости хватает на любую стирку, а во многих случаях позволяет выполнить и две. Встроенный насос будет подавать воду в требуемом количестве в нужное время непосредственно из резервуара. Слив воды после стирки и полоскания производится обычным порядком.

В остальном же – это полноценная машина с широким выбором функций, то есть даже искушенная хозяйка, выполняющая стирку, не будет чувствовать себя каким-то образом ущемленной. Главное, чтобы помощники наполнили бак водой доверху…

Нетривиальное решение – переделка обычной стиральной машины-автомата в «дачную»

Специальная машинка-автомат для «сельских» условий – недешева. И, видимо, это обстоятельство стимулировало автора следующего сюжета к переделке стандартной модели в «деревенскую». Как это выполнялось (очень подробно), и с каким конечным результатом (спойлер: все получилось!) – смотрите в прилагаемом видео:

Как подключить стиральную машинку без водопровода

Дача или домик в деревне часто не могу похвастаться наличием водопровода. Таз, колодец, машинка-полуавтомат? Решение есть – можно запустить машину-автомат в работу и без доступа к централизованному водопроводу.

В этой статье мы расскажем вам, как подключить стиралку без водопровода.

Преимущества использования СМА без водопровода

Установив стиральную машину-автомат в саду или дачном домике, вы будете только в выигрыше. Рассмотрим преимущества подключения стиралки:

• Нет необходимости платить за потребление воды. Если у вас на территории есть колодец с чистой водой, можно бесплатно пользоваться водой для стирки.
• Можно использовать дождевую воду, установив большую емкость для сбора. Плюс в том, что такая вода гораздо мягче, чем вода из колодца или водопровода.

Если вы уже решили, куда поставить стиралку-автомат, понадобится разобраться только с тем, как ее подключить.

Варианты подключения машины-автомат на даче

Некоторые варианты практически не требуют денежных затрат и физических усилий, другие – наоборот, нуждаются в финансировании. Выбирайте сами.

Контейнер для стиральных средств

Находчивые умельцы идут на хитрости: запускают технику и подавают воду через порошкоприемник, используя ведро. Такой способ вполне простой, но тогда какой смысл в покупке стиральной машинки?

Проблема в том, что при заливе воды в контейнер необходимо постоянно перезапускать режим стирки:

• открыть контейнер, засыпать стиральное средство, загрузить белье в стиралку;
• запустить режим стирки;
• открыть контейнер и залить ведром воду;
• остановить стиральную машину;
• снова установить режим, начать стирку и слить воду в конце;
• остановить.

Можно продолжать бесконечно, но суть ясна. Поэтому считаем такой способ нерациональным и сложным, но не упомянуть о нем мы не могли.

Емкость с водой

Также можно подключить стиральную машину к баку с водой: установив емкость над машинкой, используя шланг достаточной длины и подключив его к технике.

На практике выяснено: чтобы машинка запустилась, необходимо устанавливать бочку на высоте не менее 10 метров. Этот способ не подойдет для небольших дачных домиков.

Можно установить машинку и бак в саду под высоким навесом. Здесь важно понимать, что требуется достаточно пространства, да и емкость должна быть большая, так как каждый раз подливать воду на высоте будет неудобно.

Интересно! Сегодня на рынке представлено несколько моделей машинок с баком. В летний период можно использовать стиралку на даче, а зимой забирать в квартиру и подключать к водопроводу.

Бурение скважины

Когда нет возможности подсоединиться к водопроводу, а подключить стиральную машинку к воде просто необходимо, можно заказать бурение скважины и установить насосную станцию, предназначенную для выкачки воды из-под земли.

Необходимо учитывать лишь несколько нюансов:

1. Заранее подготовьтесь к бурению скважины. Соберите нужную сумму для того, чтобы заплатить бригаде за выполненную работу.
2. Проводите работы только летом.
3. Вода из скважины должна быть качественной. Вода низкого качества негативно влияет на стирку белья – оно может не отстираться.
4. При глубоком залегании подземной воды понадобится приобретение мощной насосной станции.

Отличный вариант, который заменит трубопровод и позволит пользоваться стиралкой без проблем. Подача воды в стиральную машину из скважины – это хоть и недешевый метод, но стоящий ваших усилий и трат.

Использование насоса

По мнению специалистов, нагнетающий насос для стиральной машины – это самый оптимальный и приемлемый способ подключения техники в месте, где отсутствует водопровод. Для этого понадобится установить возле машинки бочку, в нее вмонтировать кран, к которому подключить шланг с нагнетательным насосом.

Помимо того, что такой метод эффективен, затрат для воплощения практически не нужно.

Какие инструменты использовать для подключения машины-автомат без водопровода

Для установки машинки без водопровода нужно знать, какие инструменты и детали должны быть под рукой.

Вы можете заранее купить в магазине те детали, которые не найдете в гараже или на даче. Итак, из инструментов вам понадобится небольшой разводной ключ, индикаторная отвертка и плоскогубцы. Также для измерительных работ запаситесь рулеткой и строительным уровнем. Не обойтись без хорошего ножика и ленты для герметизации.

Дома может не оказаться таких деталей:

• электромагнитного клапана;
• крана-тройника 3/4 дюйма;
• нагнетающего насоса;
• прокладок и хомутов;
• проточных фильтров;
• шлангов для организации водопровода.

Обязательно подготовьтесь к этому процессу. Пусть лучше останутся лишние детали – в хозяйстве все пригодится.

Важно! Размеры шланга зависят от модели машинки. При установке могут возникнуть определенные трудности, поэтому предугадать их очень сложно.

Самостоятельное подключение стиралки без водопровода

Теперь поговорим о том, как подключается стиральная машина-автомат. Как вы уже поняли, в процессе могут возникнуть некоторые сложности, поэтому мы предлагаем общее описание.

Выполняйте следующие шаги:

1. Выберите место установки. Пол в помещении должен быть идеально ровным, желательно бетонным. При этом вблизи обязательно должна быть расположена розетки.
2. Рядом со стиралкой установите 50-литровую бочку.
3. Для удобства бочка должна быть с откидной крышкой – не придется тратить много времени на наполнение емкости.
4. Изготовьте деревянную подставку высотой 50-100 см – на нее установите бочку.
5. В стенке бака с самого низа проделайте отверстие 3/4 дюйма под резьбу крана, вставьте резиновую прокладку и установите кран-тройник.
6. К крану присоедините шланг нагнетательного давления, подсоедините его к насосу.
7. Подсоедините нагнетательный шланг, используя переходник, к заборному шлангу СМА.

Важно! Для герметичности соединений плотно затягивайте хомуты.

1. Снимите верхнюю панель стиралки, отыщите электромагнитный клапан и вытяните из него уплотнители – это необходимо для лучшей пропускной способности.
2. Перед клапаном установите проточный фильтр.
3. Протестируйте машинку.

Теперь вы знаете, что отсутствие водопровода – это не проблема при установке стиральной машины-автомат, ведь можно решить и её. Главное – правильно подойти к этой задаче.
