Планка для смесителя: как её правильно выбрать и установить

Без фитингов или водорозеток установить смеситель не получится. Монтаж приспособлений выполняется в местах, где сантехническое оборудование подсоединяется к трубам водопровода. Чтобы облегчить самостоятельную процедуру подключения смесителя к системе подачи воды, была разработана специальная планка для смесителя — аксессуар, состоящий из монтажного элемента, на котором размещены посадочные колена (2 шт.). Они имеют ровный угол наклона. Внутренняя поверхность посадочных гнезд изготавливается из латунных сплавов (высокая коррозийная сопротивляемость) и снабжается резьбой, которая служит для подсоединения эксцентриков.

Сама же планка может быть выполнена из:

• полипропилена — не подходит для металлических труб холодной/горячей воды;

• хромированной латуни — водорозетки могут быть посажены на планку с помощью заклепок, подходит для металлических труб водоснабжения.

И металлический аксессуар, и планка для смесителя из полипропилена снабжена монтажными отверстиями (в верхней части) — служат для фиксации изделия на стену. Их количество зависит от модели. Классическими считаются варианты планок с двумя крепежными отверстиями, но есть приспособления и на 3-4. Крепление рекомендуется выполнять с помощью саморезов или дюбелей. В нижней части аксессуара расположены выходы для подвода труб.

Представленные на рынке планки под смеситель из полипропилена или металла имеют и еще одну типовую характеристику — межосевое расстояние колен равно 150 мм. Это связано с тем, что большинство кранов для ванн и кухонь имеют типовое межосевое расстояние гаек равное 150 мм. Благодаря тому, что установочная планка для смесителя имеет ровный угол наклона гнезд и точно выставленное межосевое расстояние, проблем с установкой крана в ванной комнате не возникает — не нужно вымерять и центровать точки соединения.

При производстве планок могут применяться и другие материалы. Например: чугун или сталь, сплавы меди, бронзы и других металлов. Выпускают планки под смеситель и не из металлических материалов — полиэтилен, поливинилхлорид, полибутен и прочие. Оптимальными характеристиками долговечности и сопротивляемости влаге при невысокой стоимости обладают полипропиленовые и латунные аксессуары для установки смесителя.

Материал

Для того чтобы латунь не ржавела её хромируют.

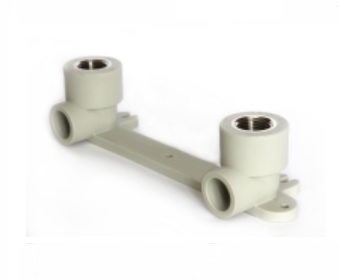

Полипропиленовые планки применяются для подсоединения полипропиленовых, полиэтиленовых, поливинилхлоридных труб.

На планке размещены параллельно друг к другу два колена диаметром 0,5 дюйма (20 мм). Снизу подсоединяются пластмассовые трубы сваркой, образуя не разборное соединение. С другой стороны колена имеется латунная вставка с полудюймовой резьбой для соединения с металлопластиковыми трубами.

В комплекте поставляются два эксцентрика. Без этой детали невозможно точно присоединить смеситель. Планка под смеситель крепится в каменных и кирпичных стенах дюбелями. Закрепить её точно в горизонтальной и вертикальной плоскостях затруднительно. Эксцентрики помогают провести монтаж точно и быстро.

Для горячей воды применяйте трубы с армированием, нельзя использовать трубы без армирования в целях экономии.

Классификация

Смесительные планки классифицируются по нескольким признакам.

• По виду подводки
  планки бывают нижнего подключения и проточного типа. Первые представляют собой устройство, в котором выходы для подключения трубопровода находятся снизу. Такие модели могут иметь как металлическое, так и полипропиленовое исполнение и являются классическим вариантом. Проточные виды представляют собой две параллельные трубы с закреплёнными на них коленами и используются в случаях, когда нижнее подключение смесителя невозможно.
• Материал изготовления.
  Планки могут иметь металлическое и неметаллическое исполнение. Первые предназначены для монтажа на металлопластиковый трубопровод, соединение с которым обеспечивают компрессионные фитинги. Вторые используются в сочетании с трубами из полипропилена, соединение с которыми осуществляется при помощи специального аппарата с применением стыковой сварки.

• Конструктивно
  смесительные планки подразделяются на три вида.

1. Универсальные планки выполнены в виде перфорированной металлической скобы, через отверстия в которой осуществляется прикручивание элемента к стене и закрепление водорозеток. Такие модели используются для монтажа нестандартных или самодельных смесителей, в случаях, когда межосевое расстояние между фитингами отличается от типового. Конструкция планок и позволяет закрепить на них водорозетки на расстоянии 75, 115 и 155 мм друг от друга. Многочисленная перфорация даёт возможность устанавливать на них фитинги с центральным, прямым и угловым типом крепления. Важным преимуществом универсальной планки является возможность её установки в стену методом скрытого монтажа. Это позволяет спрятать корпус детали в стене и освобождает интерьер ванной комнаты от излишнего нагромождения элементов трубопровода.
2. Простая монтажная планка изготавливается из металла, имеет два отверстия под крепление и оснащена двумя отверстиями под стандартные фитинги с типовым расстоянием между ними.
3. Третий вид изделий представлен моделями для ПВХ труб и представляет собой одинарную или двойную конструкцию, в которой водорозетка впрессована в пластиковый корпус. Такие планки являются полностью готовыми к монтажу и не требуют самостоятельной сборки. Водорозетки в таких планках полностью совместимы со смесителями, выполненными в традиционных типоразмерах, где расстояние между осями гаек соответствует 150 мм, а размеры магистральных труб и их соединений равны значениям 20х1/2 и 25х1/2. Благодаря этой конструктивной особенности необходимость в оцентровке точек соединения отпадает, а проблем при установке планок не возникает.

Виды фитингов для монтажа смесителя

Кроме монтажной планки, допускается монтаж смесителя на фитингах для труб. Они бывают:

Это одиночные фитинги, которые требуют точной установки. Мастеру необходимо сначала сделать шаблон, и на нём прикрепить их на расстоянии равном трубам смесителя. На следующем этапе этот шаблон крепят к каменной стене дюбелями или к деревянной шурупами. Чтобы планку с фитингами можно было установить горизонтально, отверстие под шурупы высверливают большего диаметра. Для того чтобы шурпы не проваливались в отверстие применяйте шайбы.

Для того чтобы постоянно не измерять уровень на стене и расстояния проведите горизонтальную линию фломастером или отбейте шнуром. Это облегчит прокладку штроб и монтаж труб.

Универсальная монтажная планка

По внешнему виду универсальная монтажная планка это перфорированная металлическая полоска или скоба. Отверстия в полоске позволяют с помощью болтовых соединений прочно прикрутить к монтажной планке водорозетки, в том числе для смесителей.

Подготовительные работы

Подготовительные работы и инструменты отличаются в зависимости от материала стен. Для каменных стен нужны такие инструменты и материалы:

Высота установки монтажной планки зависит от длины держателя для лейки. Это расстояние рассчитывается на месте. На стене отбивочным шнуром прокладываются линии для пробивки штроб под трубы. Перфоратором выбиваются канавки. Для крепления планки используйте дюбели.

В деревянных домах набор инструментов будет другой:

После разметки места установки труб и планки циркуляркой или лобзиком прорезаются штробы. Лишний материал удаляется молотком и стамеской.

Планка для ПВХ труб

Планка для ПВХ труб это две или одна водорозетка впрессованные в пластиковое основание. На основании есть отверстия для настенного крепления.

Также выпускают прямые планки и планки в виде скоб.

Монтаж планки смесителя

Варианты монтажа могут быть в стене:

Независимо от вида стены мастеру необходимо рассчитать глубину заделки труб в стену таким образом, чтобы после монтажа и вкручивания эксцентриков хватило места на клей и плитку. Особенно надо обращать внимание на монтаж в гипсокартонных стенах. Если расстояние от стены к краю гипсокартонных листов слишком большое придётся подбирать деревянную дощечку необходимой толщины.

Проще монтаж в каменных и блочных стенах. После разметки на стене линии прокладки труб надо пробить штробы на трубы. На глубину и ширину не надо обращать особенного внимания. После монтажа все штробы заполняются гипсовой штукатуркой.

Если нет возможности пробить штробы в стене, то монтаж труб можно провести по поверхности деревянной или кирпичной стены. Но в этом случае монтаж проводится уже после наклеивания плитки. Для аккуратной прокладки труб есть специальные держатели. Они применяются при монтировании отопительных систем и прокладки водопроводов.

После окончания монтажных работ, чтобы трубы не вылезали из штробы, их примораживают гипсовой штукатуркой или запенивают.

Нужен совет по выводу и подключению смесителя через стену

Срочно нужен совет-решение (на эстетику не обращаем внимания, только конструктивное решение) как вывести воду к смесителю через стену (из туалета в ванную комнату). Квартира пенсионерки в глухом поселке. Стояло железо: резать было тяжело и решили ликвидировать чтобы собрать контруктор. Смотрел готовые планки с водорозетками в райцентре: у всех только под полипропилен но ни у кого нет клея под него. Покупать аппарат не хочется (аренды нет,сервиса по сварке нет). Стал искать планку универсальную (траверсу для водорозетки) чтобы закрепить отдельные водорозетки с внешней стороны и на сгонах или удлинителях (которых нет ни у кого с внутренней и наружной резьбой ни у кого) вывести в ванную комнату а на них лепить смеситель, но их тоже нет ни у кого в продаже. как крепить теперь все это: ума не приложу. Тем более при выбивании железа: обвалась стенка и старые отверстия в стене от труб стали больше. Важная задача: жестко прикрепить и собрать конструкцию по запуску работы смесителя (косметику и более долгосрочное соединение: позже). К трубам подключу временно гибкой подводкой либо пластиком на фитингах (не полипропиленом и не металлопластиком). Заранее благодарю за ответы!

fineboy написал: К трубам подключу временно гибкой подводкой

Кроме гибкой подводки, что то есть? Хоть газовый ключ мастер принес с собой? Смеситель присутствует?

fineboy написал: (не полипропиленом и не металлопластиком)

Лист ацеида на стену, для закрытия дырок, клупп и собрать на стальную разводку. Делов то.

Если юмор не понят, то гоните взашей Вашего сантехника.

касимов , в этой дыре нет самого мастера. Все инструменты есть. Делаю сам. Все есть. За совет с листом ацеида: спасибо! Как крепить смеситель? На что его выводить за стеной?

Полоска ведь есть, сделайте из нее уголки для крепления полдюймовых монтажных уголков.

касимов , отлично! Спасибо огромное, а смеситель ставить в монтажный полдюймовый уголок на сгонах?

и может ктото знает : как сделать на пластине точный монтаж водорозеток ?по смесителю?

Я себе иначе сделал. Купил два сгона, две муфты, две контргайки из нержавейки. В перегородке сделал отверстия. Бил стену из туалета т.к. мне нужно было чтоб удар перфоратора на выходе вынес кусок образовав яму, а не аккуратное отверстие. Яма — место под муфту. Накрутил муфты на короткую резьбу сгонов со льном и краской, а на длинную резьбу равномерно, в один слой намотал ФУМ. Подсоединил к смесителю эксцентрики выставив их в нужное мне положение, а на эксцентрики накрутил высохшие муфты со сгонами. Прикинул как у меня должен стоять смеситель, как должны быть заглублены в стену муфты на сгонах, придумал временную фиксацию смесителя на шнурочках-веревочках.

До сырого состояния, чтоб уже практически не впитывалась вода промочил отверстия с их ямами. Приготовил раствор из цемента и песка в объемной пропорции 1 к 1-1,5 и нанес вмазывая первую порцию со стороны ванной комнаты из расчета чтоб это дело у меня только прихватило сгоны, а когда прихватит, я за два следующих подхода с их просушками закончу эту возню. Пока первая порция свежая, ввел смеситель со сгонами на нужную глубину и зафиксировал его подвесив на веревке. Поправил у раствора то, что сдвинул, чтоб раствор прилегал плотно к трубам сгонов. Сохнет. Пока сохнет, периодически смачиваю высыхающий раствор чтоб цемент «каменел» крепче.

Высохло. Сдернул смеситель отсоединив от эксцентриков оставив эксцентрики в муфтах, но на резьбы эксцентриков намотал ФУМ. Снова сырая поверхность и вторая порция раствора. Сохнет, увлажняю, высохло. Увлажняю уже и в туалете и в ванной. В туалете замазываю вровень со стеной то, что отлетало во время работы перфоратором, а со стороны ванны замазываю то, что осталось замазать и сверху «железню» цементом. Сохнет, увлажняю, высохло.

Эксцентрики скручиваю чтоб пока не торчали. Со сгонов снимаю ФУМ т.к. свою защитную функцию резьбы он выполнил. Резьба с ФУМом касаясь раствора проходила гладенько, не задирала и не вываливая раствор в туалет, да и мазал раствором не переживая что его потом с резьбы придется отдирать. Пару дней регулярно смачиваю все это хозяйство чтоб раствор «окреп». Наконец наворачиваю со стороны туалета на резьбу сгонов контргайки и затяиваю их. Поочередно на каждый сгон накручиваю плашку и обрезаю лишнюю резьбу по плоскости плашки. Поправляю спилы, скручиваю плашку. Готово к дальнейшей работе. Вмазано мертво плюс натяг контргайки.

Планка для смесителя: как её правильно выбрать и установить

Без фитингов или водорозеток установить смеситель не получится. Монтаж приспособлений выполняется в местах, где сантехническое оборудование подсоединяется к трубам водопровода. Чтобы облегчить самостоятельную процедуру подключения смесителя к системе подачи воды, была разработана специальная планка для смесителя — аксессуар, состоящий из монтажного элемента, на котором размещены посадочные колена (2 шт.). Они имеют ровный угол наклона. Внутренняя поверхность посадочных гнезд изготавливается из латунных сплавов (высокая коррозийная сопротивляемость) и снабжается резьбой, которая служит для подсоединения эксцентриков.

Сама же планка может быть выполнена из:

И металлический аксессуар, и планка для смесителя из полипропилена снабжена монтажными отверстиями (в верхней части) — служат для фиксации изделия на стену. Их количество зависит от модели. Классическими считаются варианты планок с двумя крепежными отверстиями, но есть приспособления и на 3-4. Крепление рекомендуется выполнять с помощью саморезов или дюбелей. В нижней части аксессуара расположены выходы для подвода труб.

Представленные на рынке планки под смеситель из полипропилена или металла имеют и еще одну типовую характеристику — межосевое расстояние колен равно 150 мм. Это связано с тем, что большинство кранов для ванн и кухонь имеют типовое межосевое расстояние гаек равное 150 мм. Благодаря тому, что установочная планка для смесителя имеет ровный угол наклона гнезд и точно выставленное межосевое расстояние, проблем с установкой крана в ванной комнате не возникает — не нужно вымерять и центровать точки соединения.

Как установить на стену своими руками

Чтобы сделать работу самостоятельно, необходимо ознакомиться с последовательностью действий, с нюансами. Процесс несложный, но требует ответственного подхода.

Выбор крепления

Чаще применяют открытый и скрытый способ установки. Первый вариант предполагает заняться установкой начинающему мастеру. В этом случае не нужно штробить поверхности, производить расчеты. Процесс займет мало времени и усилий.

Самым востребованным является скрытый тип монтажа. Работа более тяжелая, но осуществимая. Основная трудность заключается в подготовительной части. Внутрь стен укладывают трубы и подключают их к коммуникациям. Полипропиленовые трубы хорошо подходят для скрытого подключения, поскольку они не подвергаются коррозии, имеют положительные характеристики и обладают долгим сроком эксплуатации. Также они не портят вид ванной, поскольку спрятаны. Прибор можно смонтировать на любой высоте.

Сверление отверстий

Для установки сантехнике на стене, необходимо проштробить отверстие. Делают это с помощью перфоратора с коронкой для работ по бетону. Для обычных приборов просверливают нишу глубиной от 8,5 до 11 см и 12-15 см в диаметре. Штробы делают, чтобы проложить водопроводные трубы.

Определение степени нагрузки

Смеситель можно установить на разном расстоянии. Обычно выбирают 10-15 см от конструкции. Иногда его располагают на высоте размещения керамической плиты. В этом случае понадобится правильно подвести трубы.

Можно придать ванной оригинальность, если разместить прибор на стене в необычном месте. Главное – укрепить впритык, чтобы брызги проникали в сливное отверстие, а не стекали на пол.

Подключение труб горячей и холодной воды

Два шланга с гайками, идущими от аксессуара, подсоединяются к трубам с горячей и холодной воды. Сначала резьбу обматывают фум-лентой, чтобы создать герметичность и предотвратить утечку воды, потом гайку закручивают. Кран крепится к трубам при помощи разводной муфты на резиновой прокладке.

Крепление смесителя

сначала фитинги монтируют на выбранном участке; собирают прибор по инструкции; эксцентрики обматываются лентой, затем их вставляют в настенные фитинги; потом их вкручивают, важно соблюдать расстояние между входами в 15 см, делают это при помощи строительного уровня; на детали накручивают основной блок, затем снимают его; на детали вешают декоративные элементы; снова прикручивают блок с помощью подмотки; для лучшего прилегания можно воспользоваться прокладками; затем прикручивают гайки, но не сильно, чтобы не повредить изделия; подсоединяют прибор к системе горячего и холодного водоснабжения.

Что еще потребуется для монтажа крана в ванной?

Закрепленная монтажная планка для смесителя на стену и подсоединенная к системе водопровода — первый этап установки смесителя. Чтобы выполнить процедуру полностью, еще потребуются:

На тот случай, если был приобретен классический кронштейн. Он представляет собой металлическую (всегда!) ровную или П-образную планку с отверстиями для посадки фитингов или водорозеток. Под эти элементы на металлической основе уже размечены крепежные отверстия — самостоятельно выверять межосевое расстояние не нужно. Если монтажная планка для смесителя в ванной не имеет выходов для эксцентриков, тогда фитинги следует покупать со специальными элементами фиксации. Он представляют собой колено с двумя выходами, внутренняя поверхность которых имеет резьбу. Не имеет значение, как выполняется крепление смесителя к стене с полипропиленовыми трубами или металлическими — с помощью фитинга или планки — одна сторона колена надевается на трубу, другая служит для ввинчивания эксцентриков. Так выполняется вывод труб водопровода.

Каждое резьбовое соединение нуждается в герметизации. Перед тем, как будет надета планка полипропиленовая под смеситель или металлическая, на резьбу необходимо намотать паклю или ленту. Некоторые специалисты рекомендуют дополнительно использовать еще и герметик. Именно эти соединения должны быть максимально надежны.

Специальные приспособления — металлический кусок трубы со смещенной осью и резьбой на обоих концах, которые ввинчиваются в водорозетки и служат для корректировки посадки смесителя. Эксцентрики бывают различной величины. Выбор размера зависит от того, как сильно планка для смесителя под металлопластик или металл утоплена в стену.

Обычно поставляются со смесителем, но их в комплекте может и не быть. Тогда шайбы стоит докупить дополнительно. Они служат для сокрытия монтажных отверстий в стене, чем придают изящный вид сантехническому оборудованию. Если не поставить накладки, то будет видна и дыра в плитке, и планка для смесителя, и эксцентрики.

Все остальные элементы для установки смесителя в ванной и на кухне поставляются вместе с краном. Покупая сантехническое оборудование, проверьте, что в комплекте было: корпус с механизмом управления, картридж или букса, барашки, если смеситель двухвентильный, излив. Кран в 78% случаев поставляется в разобранном виде. После того, как была установлена металлическая или полипропиленовая планка для смесителя, специалисты рекомендуют собрать полностью кран. Такая подготовка к работе ускорит процесс.

Способы крепления планки:

В большинстве случаев установочная планка для смесителя из полипропилена или металла прячется в штробе. За счет правильно выбора эксцентриков легко добиться удобных выводов для монтажа смесителя. Но самое главное, что необходимо учесть при монтаже планки — колена должны выходить наружу вровень с плиткой (заподлицо). Иначе красиво установить смеситель не получится.

Оставляя комментарий Вы соглашаетесь с Политикой конфиденциальности

Правила самостоятельного определения высоты размещения

Высота смесителя над ванной в индивидуальном порядке определяется с учетом следующих факторов:

1. особенностей помещения;
2. габаритных размеров сантехнического оборудования и смесителя;
3. способа установки смесителя.

Определение высоты в зависимости от особенностей помещения

Для определения места монтажа смесителя для ванны или иного сантехнического оборудования учитываются следующие аспекты:

1. место размещения сантехники. В ванных комнатах небольшой площади ванна и умывальник, как правило, располагаются рядом, что требует установки одного смесителя с поворотным гусаком. В данной ситуации место установки выбирается так, чтобы было удобно пользоваться каждым видом сантехники в отдельности;
2. высота смесителя должна определяться только после окончательной установки ванны или иной сантехники, так как в ходе монтажа оборудования может потребоваться сооружение постамента, подкладки для организации слива, короба и так далее, что повлияет на высоту размещения сантехнических устройств;

Выравнивание наклона ванны при монтаже

1. недопустимо крепление к краю кафельной плитки, так как при данном способе установки нет возможности достичь полного прилегания сантехники к стене;

Оптимальное расположение смесителя

1. не рекомендуется производить установку в непосредственной близости к зеркалам, полкам, ящиках для хранения и так далее, так как это будет препятствовать комфортному использованию оборудования.

Влияние габаритных размеров на выбор места установки

Высота крепления смесителя также определяется с учетом его габаритов. Учитываются следующие размеры:

• длина гусака;
• высота размещения гусака относительно места фиксации;
• межосевое расстояние.

Размеры смесителя, влияющие на выбор места установки

Маленький и прямо расположенный излив можно установить на большей высоте и наоборот.

Определение места размещения в зависимости от способа установки

Монтаж смесителей в душевой кабинке, в ванне, на кухне или в туалете может быть произведен:

1. на стену. Настенные смесители могут быть встраиваемыми (корпус располагается внутри стены, что позволяет увеличить пространство помещения) и накладными (оборудование закрепляется на поверхности стены).

Для монтажа оборудования используются специальные водорозетки. Высота встраиваемого смесителя определяется по аналогичным правилам, как и высота накладной модели;

Смеситель, вмонтированный в стену

1. на борт ванны. Относительно новые модели, позволяющие не только сэкономить пространство, но и добиться максимального комфорта использования и эстетичного вида;

Оборудование, монтируемое на борт ванны

1. на пол. Напольные модели используются в ванных комнатах больших размеров, так как требуют много свободного пространства.

Модель, устанавливаемая на пол ванной комнаты

Если устанавливается смеситель на борт ванны или раковины, то высота размещения оборудования зависит от следующих факторов:

• конструктивных особенностей сантехнического оборудования;
• длины и высоты гусака.

Все напольные модели, как правило, оснащаются телескопическими ножками, что позволяет настроить оптимальную высоту после установки.

При монтаже настенной модели должны учитываться все, представленные в статье факторы, включая рекомендательные нормы.

Как производится монтаж смесителя, смотрите на видео.

Таким образом, высота расположения смесителя определяется индивидуально в каждом отдельном случае

При самостоятельном определении параметра важно учитывать все факторы, включая рекомендации, разработанные специалистами. Перед выполнением монтажных работ важно произвести предварительную примерку и убедиться в правильности проведения расчетов

Разновидности и особенности планок для смесителя

Все большую и большую популярность набирает самостоятельный ремонт. Гораздо приятнее выполнить все своими руками, а бонусом становится дешевизна работ (по сравнению с затратами на наёмных мастеров). Куда большее значение имеет качество выполнения ремонта. Для таких любителей изобретаются специальные приспособления, облегчающие жизнь и сводящие сложность к минимуму. Именно к этой категории относится планка для смесителя.

Без подключения к трубам и при отсутствии элементов под названием фитинг (соединительная часть трубопровода) или водорозетки (вид фитингов) установка смесителя будет бессмысленной. Планка необходима для легкого подключения смесителя к системе водоснабжения.

Современные аксессуары помогают:

Виды водорозеток

Водорозетки, устанавливаемые или уже имеющиеся на смесительных планках, также подразделяются на несколько видов.

• Резьбовые фитигни соединяются с трубами посредством резьбы и отличаются долговечностью, простотой монтажа, хорошей герметичностью соединения и ударопрочностью.
• Обжимные водорозетки соединяются с трубопроводом при помощи специальной втулки, установленной между наружной и внутренней частью фитига и носящей название «цанга». Данный вид отличается низкой стоимостью, долгим сроком службы, быстрым монтажом, возможностью повторной разборки-сборки и высокой герметичностью соединения.

• Опрессовочные водорозетки соединяются с водопроводом посредством спаивания, выполняемого специальным прибором. Модели характеризуются универсальностью, низкой ценой, надёжностью соединения и небольшими размерами.
• Самофиксирующиеся водорозетки изготавливаются из латуни и крепятся на смесительную планку при помощи заклёпок. Модели отличаются простотой монтажа, разборностью устройства, возможностью повторного использования и прочностью соединения.

Строение

Планка – это специальное крепление, имеющее два колена и идеальный угол наклона. Каждое колено имеет специальное покрытие и резьбу для подключения к эксцентрикам. Такой элемент относится к разделу аксессуаров, поэтому если вы будете искать такие приспособления на сайтах и в интернет-магазинах, ищите нужный раздел. Два колена имеет только классическая планка, существуют же варианты и на 3, и на 4 штуки. Крепится она на саморезы и дюбеля. Нижняя часть предназначена для отвода труб. Стандартное подключение возможно и на обычные водорозетки, которые являются одинарными.

Планка визуально напоминает две, уже скрепленные, водорозетки с вымеренным расстоянием. Одинарные водорозетки необходимы для крепления переходников к шлангам и смесителям, двойные, расположенные на коротком расстоянии друг от друга, – нужны для крепления переходных шлангов. Двойные водорозетки на длинной планке используют для стыковки переходных шлангов и закрепления крана (представляют собой ту самую планку в 15 см с несколькими рядами проходов для установки – сверху и снизу). Нам, как раз, необходимы именно двойные водорозетки на длинной планке.

Устройство и предназначение

Смесительные планки представляют собой металлические или полипропиленовые устройства, состоящие из одного или двух водорозеток, расположенных под прямым углом к лицевой поверхности конструкции. Внутренняя часть фитингов снабжена резьбой, часто изготавливается из латуни и служит местом присоединения эксцентриков. В верхней части элемента находятся отверстия, предназначенные для закрепления планки к стене. Их число может варьироваться от 2 до 4 штук и зависит от дизайна и разновидности модели. Нижняя часть оборудована выходами для подключения труб. Смесительные планки могут быть установлены на все виды стен, включая каменные, бетонные, шлакоблочные и деревянные основания, а также перегородки из гипсокартона и гипсоволокна.

Производят они из чугуна, стали, сплавов меди и бронзы, а также полиэтилена, поливинилхлорида и полибутена.

Наиболее долговечными и практичными считаются модели из полипропилена и латуни. Такие изделия обладают высокими антикоррозийными свойствами, хорошей термоустойчивостью, лёгкостью в уходе и монтаже, а также прочностью и небольшим весом.

Они способны выдерживать температуру до 90 градусов и хорошо переносят воздействие бытовой химии.

Материал изготовления

Стандартно планки выпускают из двух материалов: полипропилен (PP) и хромированная латунь.

Для облегчения подбора смесителя к такой планке она (что металлическая, что пластиковая) выпускается с расстоянием между колен 150 миллиметров. Благодаря такой конструкции, с заранее вымеренным углом в 90 градусов и отцентровкой у вас не возникнет необходимости в сложных расчётах. Все, что будет необходимо, – воспользоваться уровнем для ровного крепления планки к стене, если такого нет – подойдет натянутая нить.

Материалы изготовления могут быть и другими. Ваш выбор зависит от качественных характеристик и цены, за которую вы будете готовы купить аксессуар.

Вывод

Делая вывод можно сказать, что телескопический отражатель является не только декоративным, но и функциональным элементом сантехники. Он не только скрывает нежелательные технические отверстия, без которых не обойтись, но и позволяют поддерживать жесткость установленного смесителя. Но, чтобы этот элемент выполнял все свои назначения, рекомендуется очень тщательно делать их подбор. В первую очередь, это контроль качества и комплектации.

Области применения отражателей не заканчиваются на смесителях в ванной. Их можно встретить везде, где хотят красиво скрыть технологические отверстия.

Обязательно нужно помнить, что чем дешевле изделие, тем некачественнее материал, из которого его производят. Продавец может вас легко ввести в заблуждение, чтобы продать ненужный застоявшийся товар. По этой причине сами старайтесь ориентироваться на цену, понимая, что если дешево, то, соответственно, некачественно. Также рекомендуется понимать, что очень дорогие и эксклюзивные модели будут иметь высокую стоимость, так как выполняются почти в индивидуальном порядке.

Соблюдая вышеперечисленные правила, вы обязательно сможете приобрести тот телескопический отражатель, который прослужит вам долгие годы.

Монтажная планка для смесителя: правильный выбор и установка

Производители делают смесители с одинаковым расстоянием между осями труб горячей и холодной воды. Трудно установить на кирпичной или каменной стене трубы подвода воды так, чтобы расстояние между ними и смесителем совпадали с точностью до десятой доли миллиметра. Для этого служит монтажная планка для смесителя.

Материал

• полипропиленовой;

• латунной.

Для того чтобы латунь не ржавела её хромируют.

Полипропиленовые планки применяются для подсоединения полипропиленовых, полиэтиленовых, поливинилхлоридных труб.

На планке размещены параллельно друг к другу два колена диаметром 0,5 дюйма (20 мм). Снизу подсоединяются пластмассовые трубы сваркой, образуя не разборное соединение. С другой стороны колена имеется латунная вставка с полудюймовой резьбой для соединения с металлопластиковыми трубами.

В комплекте поставляются два эксцентрика. Без этой детали невозможно точно присоединить смеситель. Планка под смеситель крепится в каменных и кирпичных стенах дюбелями. Закрепить её точно в горизонтальной и вертикальной плоскостях затруднительно. Эксцентрики помогают провести монтаж точно и быстро.

Для горячей воды применяйте трубы с армированием, нельзя использовать трубы без армирования в целях экономии.

Виды фитингов для монтажа смесителя

Кроме монтажной планки, допускается монтаж смесителя на фитингах для труб. Они бывают:

• стальные;
• резьбовые;
• обжимные;
• само фиксирующие.

Это одиночные фитинги, которые требуют точной установки. Мастеру необходимо сначала сделать шаблон, и на нём прикрепить их на расстоянии равном трубам смесителя. На следующем этапе этот шаблон крепят к каменной стене дюбелями или к деревянной шурупами. Чтобы планку с фитингами можно было установить горизонтально, отверстие под шурупы высверливают большего диаметра. Для того чтобы шурпы не проваливались в отверстие применяйте шайбы.

Для того чтобы постоянно не измерять уровень на стене и расстояния проведите горизонтальную линию фломастером или отбейте шнуром. Это облегчит прокладку штроб и монтаж труб.

Подготовительные работы

Подготовительные работы и инструменты отличаются в зависимости от материала стен. Для каменных стен нужны такие инструменты и материалы:

• болгарка с алмазным диском;
• ударная дрель или перфоратор;
• водяной уровень;
• шнур малярный отбивочный;
• рулетка;
• гипсовая штукатурка;
• дюбели;
• монтажная планка;
• молоток;
• пакля или уплотнительная лента;
• разводной ключ.

Высота установки монтажной планки зависит от длины держателя для лейки. Это расстояние рассчитывается на месте. На стене отбивочным шнуром прокладываются линии для пробивки штроб под трубы. Перфоратором выбиваются канавки. Для крепления планки используйте дюбели.

В деревянных домах набор инструментов будет другой:

• электрическая дрель;
• циркулярка или лобзик;
• шурупы;
• водяной уровень;
• разводной или рожковый ключ;
• уплотнительная лента;
• фломастер или карандаш столярский;
• стамеска;
• молоток.

После разметки места установки труб и планки циркуляркой или лобзиком прорезаются штробы. Лишний материал удаляется молотком и стамеской.

Монтаж планки смесителя

Варианты монтажа могут быть в стене:

• кирпичной;
• блочной;
• бетонной;
• гипсокартонной;
• деревянной.

Независимо от вида стены мастеру необходимо рассчитать глубину заделки труб в стену таким образом, чтобы после монтажа и вкручивания эксцентриков хватило места на клей и плитку. Особенно надо обращать внимание на монтаж в гипсокартонных стенах. Если расстояние от стены к краю гипсокартонных листов слишком большое придётся подбирать деревянную дощечку необходимой толщины.

Проще монтаж в каменных и блочных стенах. После разметки на стене линии прокладки труб надо пробить штробы на трубы. На глубину и ширину не надо обращать особенного внимания. После монтажа все штробы заполняются гипсовой штукатуркой.

Если нет возможности пробить штробы в стене, то монтаж труб можно провести по поверхности деревянной или кирпичной стены. Но в этом случае монтаж проводится уже после наклеивания плитки. Для аккуратной прокладки труб есть специальные держатели. Они применяются при монтировании отопительных систем и прокладки водопроводов.

После окончания монтажных работ, чтобы трубы не вылезали из штробы, их примораживают гипсовой штукатуркой или запенивают.

Для чего нужны эксцентрики? Вероятность того что планка для смесителя в ванной будет установлена идеально приближается к нулю. Корпус смесителя имеет отверстия расположенные между собой на расстоянии 150 или 100 мм в пределах допуска ± 2 мм. Но даже допуск в 2 мм не гарантирует точную установку планки. Осевые отверстия могут смотреть в разные стороны под разными углами. Благодаря эксцентрикам этот недостаток монтажа устраняется.

Профессиональные сантехники изготавливают специальные шаблоны чтобы не тратить время на измерения.

Монтаж планки в гипсокартон

При монтаже в гипсокартонные стены надо брать в расчёт высоту колена на монтажной планке и эксцентрика. Она равняется 38 +20 мм. Эксцентрик имеет длину 40 мм. Одна его половина вкручивается в планку, а другая в смеситель. Таким образом, глубина заделки планки в гипсокартонной стене будет равной высота эксцентрика плюс высота колена минус толщина гипсокартона.

Для гипсокартона толщиной 12 мм это расстояние будет равно 40 мм. Гипсокартон держится на металлических планках. Полипропиленовые трубы в этом случае могут висеть в воздухе. Для них надо делать специальные держатели, чтобы прикрепить к стене или каркасу.

Монтажная планка должна быть установлена горизонтально.

Если сделать криво, то душевая лейка наклонится и:

• выйдет за границы поддона или ванной;
• упрётся в стенку.

Чтобы устранить этот недостаток придётся всё переделывать. Для того чтобы убедиться в правильности монтажа присоедините временно держатель для лейки.

Установить монтажную планку для смесителя самостоятельно не составит труда для домашнего мастера.

Как правильно установить смеситель в ванной

В ванной комнате чаще всего устанавливают два вида смесителей — на край ванны и раковины или на стену. Реже монтируют напольные модели.

Настенный вариант крепления самый удобный и распространенный, так как позволяет скрыть коммуникации и использовать один смеситель и для раковины и для ванной. Монтаж такой модели достаточно прост, поэтому с работой можно справиться своими руками. Главное соблюдать технологию и надежно гидроизолировать соединения.

Подготовка к монтажу

Для монтажа смесителя нужно приобрести устройство в полной комплектации. Набор включает: корпус, излив, эксцентрики, душевой шланг и лейку, крепежи, уплотнители. Главное, на что нужно обратить внимание при выборе прибора — это расстояние между центрами штуцеров для присоединения патрубков подвода воды. ГОСТ 25809-96 предусматривает расстояние 100 и 150 мм. Водопроводные трубы выведены не всегда идеально, поэтому в комплекте к смесителю прилагаются эксцентрики, с их помощью можно подкорректировать расстояние на 1-2 см.

Корректировка межосевого расстояния с помощью эксцентриков.

Из инструментов для монтажа понадобится только разводной гаечный ключ. А для гидроизоляции соединений нужна ФУМ лента, сантехнический лен или нить.

Выбор уплотнителя для резьбы

Подмотка нужна только для эксцентриков.

Качество монтажа смесителя зависит от того, насколько надежно будут гидроизолированы резьбовые соединения. Для этой цели используют:

• Сантехнический лен.
• Сантехническую нить.
• Ленту ФУМ.

Лен — проверенный временем материал. Несмотря на появление множества других способов гидроизоляции, он все также популярен среди профессиональных сантехников и любителей. Качество уплотнения на высоком уровне. Правильная льняная намотка не съезжает при вкручивании и не режется резьбой. Экстерниковую втулку с обмоткой изо льна можно регулировать в пространстве, но не более чем на ¼ оборота.

Для обмотки резьбы лен скручивают в косичку. Затем плотно наматывают в один слой, таким образом, чтобы скрыть резьбу. Хвостик нити необходимо зажать первым витком. Направление обмотки должно быть противоположным направлению, по которому деталь будет вкручиваться. Тогда лен останется на месте при соединении резьбовой пары.

Единственный минус льна — он недостаточно скользкий. С ним обязательно нужно использовать специальные сантехнические смазки (пасты). Они препятствуют разрезанию волокон при вкручивании и позволяют льну плотно сминаться по резьбе, делая соединение максимально надежным. Кроме этого защищает лен от разрушения под воздействием влаги.

Сантехническая нить — менее распространенный материал для гидроизоляции резьбовых пар, так как довольно дорогой и имеет особенности по использованию. Нить наматывают не по резьбе, а крестообразно. Хвостик также зажимают первым витком. Материал надежен и удобен в эксплуатации, идеально подходит для маленького объема работ. Позволяет крутить соединение в обратную сторону до полуоборота.

ФУМ лента — популярный среди любителей и профессионалов материал, так как ее очень легко использовать и фиксировать на резьбе. Ленту наматывают в несколько слоев — от 3 до 10 в зависимости от диаметра резьбовой пары, плотности соединения без обмотки и толщины самой ленты. Обмотку следует делать от основания резьбы к краю. Ленту наматывают по ходу резьбы, слегка натягивая. Конец необходимо отрезать, а не оторвать. ФУМ лента достаточно гладкая, поэтому использования дополнительной смазки не требует.

Важно! После закручивания элемент с обмоткой из ФУМ ленты нельзя вращать в обратную сторону. Чтобы сразу установить эксцентрик правильно, нужно закрутить его без обмотки и запомнить количество витков и расположение в пространстве.

Установка эксцентриков

Лучший вариант, если водорозетки установлены на расстоянии, равном межосевому расстоянию на смесителе. Опытные сантехники рекомендуют подумать об этом еще на этапе монтажа водопроводных труб и использовать готовые водорозетки, их остается только закрепить по уровню.

Готовая водорозетка поможет установить смеситель ровно.

Если расстояние между трубами меньше или больше нужного, можно отцентровать эксцентрики. Сделать это лучше до обмотки. При этом запомнить количество витков и ориентацию в пространстве, лучше отметить маркером. При этой операции можно потерять уровень. Если смеситель будет немного отклоняться от уровня, это не будет сильно бросаться в глаза. Но здесь важна мера. Устройство не должно быть установлено слишком криво.

Далее эксцентрики нужно обмотать ФУМ лентой, льном или нитью и вкрутить. Деталь должна входить плотно с усилием. Сначала следует вкручивать эксцентрик руками, затем разводным ключом.

Герметичность соединения лучше проверить сразу же, чем после установки смесителя. Для этого потребуются заглушки с резиновыми прокладками. Их нужно накрутить на эксцентрики и открыть кран, если вода не капает, значит соединение надежное и можно продолжать работу.

Заглушки для проверки герметичности резьбы.

Перед монтажом самого смесителя необходимо заделать силиконовым герметиком щель между кафельной плиткой и водорозетками. Это важно, чтобы вода, стекая по стене, не попадала за плитку.

Участки, которые необходимо загерметизировать.

Эксцентрики могут иметь разную длину, лучше всего, подобрать их так, чтобы после монтажа смесителя, резьба эксцентрика была полностью скрыта под корпусом устройства. При необходимости эксцентрик можно укоротить болгаркой, но только с той стороны, которая вкручивается в трубопровод.

Для некоторых видов эксцентриков может пригодится шестигранный ключ, вместо него можно использовать болт с подходящей головкой и газовый ключ.

Виды эксцентриков.

Инструкция по установке смесителя

Сначала нужно закрутить отражатели. Затем сам смеситель. В отверстиях прибора под гайку нужно положить прокладки с металлической сеткой (иногда без нее). Гладкая сторона прокладки должна быть сверху, рельефная — направлена внутрь корпуса смесителя. Гайки смесителя прикручивают к эксцентрикам равномерно, это необходимо, чтобы избежать перекоса устройства. Сначала гайки прикручиваются руками, затем разводным ключом. Чтобы не поцарапать корпус прибора, ключом следует работать через тканевую салфетку. Закручивать нужно так же — поэтапно. Сначала пол оборота с одной стороны, затем пол оборота с другой стороны. На последних оборотах важно не перетянуть, иначе прокладка внутри гаек может быть прорезана, что приведет к протеканию.

Ткань обеспечит защиту хромированного покрытия от повреждений.

Следующий этап — подключение шланга душевой лейки. Конец с гайкой прикручивается к смесителю. Второй конец — с конусообразной деталью — к душевой лейке. Соединение обязательно нужно уплотнить резиновыми прокладками. Это соединение затягивается не сильно.

Далее нужно подсоединить излив. Для этого достаточно закрутить гайку, которая идет в комплекте с гусаком. Душевую лейку и излив можно приобрести отдельно, если их внешний вид или размер оказался неподходящим.

Полная установка смесителя в ванной занимает не больше 20-30 минут.

Крепление держателя для душевой лейки

Каким способом крепить держатель на стену, зависит от того, из какого материала она сделана. Если это бетон, то потребуются дюбели и шурупы. Этапы установки:

• Разметить расположение крепежей на стене. Для этого подойдет карандаш или маркер. Держатель нужно приставить к месту установки на нужной высоте и сделать отметки через отверстия для крепежей. Чтобы сверло не скользило по поверхности кафеля, нужно слегка повредить гладкое покрытие плитки при помощи самореза или победитового сверла. Его следует поставить в центр отметки и подбить молотком.
• Просверлить отверстия и вставить в них дюбели.
• Закрепить держатель для лейки саморезами.

Установить держатель в стену из гипсокартона, облицованную кафелем, сложнее — нужно знать расположение стоечного профиля или смонтировать его заранее, на этапе сооружения перегородки. Только в этом случае гарантируется надежность фиксации держателя. Первые два этапа установки в гипсокартон аналогичны креплению на бетонную стену. Просверлить нужно только плитку и слой клея. Держатель в этом случае крепится на саморезы по металлу с мелкой резьбой.

На этом самостоятельная сборка и установка крана в ванной завершена. Остается повернуть вентиль подачи воды, и использовать прибор по назначению. Если все работы выполнены правильно, то кран не будет протекать долгое время.

Как установить смеситель на борт ванны: пошаговая инструкция по установке

Несмотря на успехи современного жилищного строительства, маленькая ванная комната и совмещенный санузел остаются печальной реальностью для множества владельцев квартир. Там, где чуть ли не каждый квадратный сантиметр на счету, часть проблем можно решить, установив смеситель на борт ванны.

Эта модная новинка имеет множество преимуществ. Впрочем, и ряд недостатков у нее тоже имеется. Давайте попробуем разобраться в них и в тонкостях монтажа смесителей на бортике ванной.

Чем хорош такой смеситель?

Возможность сэкономить место — не единственное достоинство устройств этого типа. Смеситель, установленный непосредственно над чашей ванны, наполняет ее практически без брызг, которые способны пятна на стенах и прочих элементах интерьера. В результате уборка потребует меньше усилий.

Модели смесителей, которые монтируют прямо на бортик, обычно отличаются повышенной производительностью. Поэтому ванна наполняется быстрее, и уровень комфорта заметно повышается. Опосредовано такое решение позволяет немного сэкономить: если ванна наполняется быстро, вода в ней не успевает остыть, т.е. расходы на подогрев горячей воды несколько сократятся.

Такие смесители отличаются стильным дизайном и большим разнообразием конструкций. Например, можно подобрать каскадную модель, элементы которой монтируют по отдельности. Панель управления ставят в изголовье, чтобы была под рукой, излив — по центру длинного бортика, душевую лейку — в углу и т.п.

Наконец, смесители этого типа выглядят обычно очень стильно, они оставляют множество возможностей для украшения интерьера. Лейка душа стоит прямо на бортике, а ее шланг обычно скрыт между стеной и бортиком ванны или за фальш-панелью.

Дизайн интерьера ванной комнаты от такого решения только выигрывает. Еще одно преимущество — низкий уровень шума при работе смесителя.

Следует помнить о недостатках

Несмотря на все преимущества, которые подробно описаны в рекламных проспектах, перед приобретением смесителя для бортика следует задуматься о ряде проблем, особенно, если его установку хозяин дома планирует выполнить самостоятельно.

Прежде всего, не стоит покупать недорогую модель, поскольку в силу особенностей эксплуатации эти сантехнические изделия подвержены высоким нагрузкам. Некачественный смеситель очень скоро придется заменить.

Наиболее уязвимый элемент такого смесителя — душевой шланг. Большую часть времени он находится в свернутом состоянии, поэтому постепенно деформируется. Вскоре на шланге появляются трещины, он начинает протекать и требует замены. К сожалению, даже дорогие и высококачественные смесители от проблем со шлангом не застрахованы.

Придется смириться с тем фактом, что шланг периодически нужно менять. Предусмотрительные покупатели сразу берут запасной шланг, чтобы выполнить этот несложный ремонт, как только в нем возникнет необходимость. Особенно уязвимы в этом отношении смесители, у которых излив одновременно выполняет роль душевой лейки.

Самодеятельным мастерам, которые большого опыта сантехнических работ не имеют, следует помнить, что в домашних условиях проще всего установить бортовой смеситель на акриловую ванну. При работе с изделием из чугуна или стали почти наверняка будет повреждена эмаль, что может вызвать коррозию. В результате ванну придется ремонтировать или полностью заменять.

Неопытному мастеру лучше поручить эту работу надежному специалисту. Другой способ решения проблемы — приобрести ванну уже с готовым отверстием для монтажа смесителя. Правда, обычно с такой опцией поставляют именно акриловые ванны. Разумеется, выбирая смеситель, придется учитывать размеры такого отверстия.

Особенности конструкции врезного смесителя

Для установки на бортик ванны чаще всего производители предлагают так называемые модульные модели, хотя существует и вариант в виде моноблока. Перед началом монтажа следует внимательно изучить конструкцию своего смесителя, а также рекомендации изготовителя по его установке и дальнейшей эксплуатации.

Моноблочные модели обычно поставляются в собранном виде, а вот модульные устройства состоят из нескольких элементов.

Прежде всего, это кран — центральная часть смесителя, на корпусе которой имеется три выхода:

• для горячей воды;
• для холодной воды;
• для излива.

Отдельно имеется место для подключения душевой лейки. Эти входы имеют стандартные размеры, поэтому покупатель может сам решать, где именно будут расположены излив и душевая лейка. Соединение с трубами горячей и холодной воды выполняется с помощью специальных полудюймовых эксцентриков.

Качественные врезные смесители известных брендов обладают способностью переносить довольно серьезные гидроудары. Во многих моделях расположенная отдельно лейка душа управляется рычажком, установленным на корпусе излива. Такая конструкция автоматически переключает подачу воды с душа снова на излив, когда лейку возвращают на место.

Порядок монтажа врезного смесителя

Чтобы установить врезной смеситель, необходимо выполнить ряд операций.

1. Разметить место установки смесителя.
2. Просверлить отверстие соответствующих размеров.
3. Установить смеситель.
4. Зафиксировать его положение с помощью крепежных элементов.
5. При необходимости установить другие элементы модульной системы.
6. Присоединить шланги подачи горячей и холодной воды.

На словах информация о том, как установить смеситель на борт акриловой ванны, выглядит очень просто, но на практике все может оказаться совсем не так. Существует целый ряд нюансов и важных моментов, на которые следует обратить внимание еще до начала монтажа, а может и до приобретения смесителя.

Сначала нужно подготовиться

При подготовке к установке врезного смесителя следует выполнить три этапа:

• приобрести подходящий смеситель;
• подготовить необходимые инструменты и материалы;
• выбрать подходящее место для установки.

Конечно, модели смесителей этого типа очень разнообразны. И все же есть ряд общих требований, которые следует учесть. Не стоит покупать подозрительно дешевый смеситель.

Заменить некачественную модель придется очень скоро. Лучше заплатить немного дороже, чтобы не вспоминать потом поговорку о скупом, которому пришлось заплатить дважды. Предпочтение стоит отдать смесителю, выпущенному известным производителем.

Совсем не лишним будет паспорт изделия, рекомендации производителя по установке и, конечно же, гарантийные обязательства, заверенные подписью и печатью. Если есть необходимость или желание сэкономить, лучше выбрать смеситель с простым дизайном и высококачественным исполнением.

Рекомендуем также изучить информацию о том, как выбрать смеситель для ванной.

Этого же принципа следует придерживаться и при выборе расходных материалов: пусть дороже, но надежнее.

Понадобятся следующие материалы и инструменты:

• электродрель, профессиональная или бытовая;
• специальная насадка для дрели, ее называют корончатой фрезой;
• отвертка;
• крепежные элементы;
• гибкие шланги для подведения холодной и горячей воды;
• разводной ключ.

Крепеж обычно продается вместе со смесителем, но так бывает не всегда. Диаметр корончатой фрезы должен соответствовать размерам устройства. Обойтись можно без дрели и без фрезы, если купить ванну, в которой отверстие для смесителя уже сделано в заводских условиях.

место гибких шлангов можно использовать водопроводные трубы из ПВХ. Монтировать их сложнее, но служат такие конструкции дольше, чем гибкая подводка.

Обычно смеситель устанавливают посередине борта, в торце или на углу. Выбирая место, следует помнить о том, что часть коммуникаций, в том числе и душевой шланг, должны быть скрыты. Для этого следует предусмотреть специальное пространство. Иногда приходится устраивать специальную фальш-панель, чтобы спрятать за ней эти коммуникации. Все зависит от конкретной ситуации.

Еще один важный момент — это обеспечение доступа к коммуникациям. Периодически скрытые коммуникации врезного смесителя необходимо обслуживать, ремонтировать, заменять. Поэтому важно не только найти достаточно просторное место, но и сделать так, чтобы к коммуникациям можно было добраться без особых сложностей.

Например, если используется фальш-панель, ее следует сделать съемной. Доступ можно обеспечить и с помощью ревизионных люков или съемного декоративного экрана под ванну, который закрывает всю чашу.

Порядок установки смесителя

Сначала на бортике ванны следует произвести разметку. Для этого можно использовать специальный маркер или любые пишущие средства, которые оставят достаточно заметный след и которые затем не сложно стереть. После этого можно приступать к сверлению. Корончатую фрезу надевают на электродрель и выполняют сверление по разметке.

Когда отверстие готово, его край нужно обработать, зачистив наждачной бумагой, напильником или другим похожим приспособлением. Это не только сделает край отверстия гладким, но и позволит отрегулировать его диаметр.

Смеситель ставят в отверстие с помощью специальной прокладки, которую помещают между бортиком ванны и устройством. Прокладка исполняет роль амортизатора и уплотнителя. Если этот элемент не поставляется вместе со смесителем, ее следует приобрести отдельно.

После этого смеситель закрепляют с помощью специального крепежа. Это могут быть зажимные гайки или специальная шпилька в сочетании с прижимной полушайбой и гайкой. Все зависит от устройства конкретной модели.

Затем устанавливают отдельные элементы смесителя: носик излива, лейку душа, элементы управления и т.п. Подробности для конкретных моделей описаны в руководстве изготовителя. Теперь смеситель установлен, остается лишь подвести к нему горячую и холодную воду.

Чаще всего для этого используют специальные гибкие шланги с резьбовым соединением. При установке на резьбу следует намотать специальный уплотнитель, например, льняную нить или ФУМ-ленту. Не стоит использовать слишком много уплотнителя, это может повредить резьбу.

Но и слишком малое количество уплотнителя не обеспечит достаточной герметизации соединения. Определяют оптимальный слой уплотнителя следующим образом: если рельеф резьбы едва прощупывается через слой уплотнителя, намотку следует прекратить.

Нормальной является ситуация, когда после завинчивания уплотнитель слегка выступает из-под гайки. Чтобы уплотнитель лег правильно и не разматывался в процессе установки, его нужно наматывать на резьбу против часовой стрелки. Иногда вместо ФУМ-ленты используют специальные прокладки. Эти элементы придется периодически заменять, чтобы соединение не протекало.

Пример установки врезного смесителя

Разберем процесс установки врезного смесителя по шагам. врезка будет производиться в бортик акриловой чаши. Гусак и душевая лейка смесителя располагается отдельно от запорной арматуры.

Ниже приводим схему:

Для сверления отверстий под установку элементов врезного смесителя запасемся маркером, рулеткой, дрелью и набором фрез, в частности, сверлом Форстнера.

Дальнейшие действия по установке врезного смесительного устройства на бортик акриловой чаши выполняются в соответствии с рекомендациями производителя:

В завершении выполняем подключение к системам водоснабжения горячей и холодной водой. С тыльной стороны ванны выглядеть это должно вот так:

Несколько полезных советов

Лучшее время для установки смесителя на акриловую ванну — это период ремонта и монтажа новой ванны. Монтаж устройства выполняют перед тем, как подключить ванну к канализации и установить декоративный экран.

Если принято решение заменить обычный настенный смеситель на врезную модель, придется после установки и демонтажа старого смесителя провести некоторые отделочные работы.

Возможно, демонтировать и установить снова придется и всю ванну. С этими затратами времени, сил и средств необходимо считаться. Если необходимо установить несъемный вариант декоративного экрана ванны, в нем можно сделать смотровой люк, чтобы обеспечить доступ к коммуникациям.

При монтаже врезного смесителя на бортик акриловой ванны производители рекомендуют использовать специальную планку. Действительно, акрил не такой прочный материал, как чугун или сталь. По мнению производителей, наличие отверстия в бортике ослабляет конструкцию. Планки и панели служат для того, чтобы усилить бортик и предотвратить его возможную деформацию.

На практике мастера этому моменту значения не придают и обходятся без всяких планок. Этот элемент часто приходится подрезать и подгонять под размеры и конфигурацию бортика. Бортик обычно имеет скругленную форму, что заметно осложняет такую подгонку.

Чтобы не возиться с этой проблемой и не тратить время, домашние умельцы просто пренебрегают рекомендациями производителя.

К счастью, сведений о рухнувшем смесителе, установленном без планки, пока не поступало. И все же следует помнить о такой опасности и разумно оценивать соотношение рисков и затрат на монтаж усилительной планки. Если ее форма совпадает с конфигурацией бортика, имеет смысл усилить конструкцию.

Особенности сверления по эмали

Помимо обычных инструментов, вроде маркера, рулетки, отвертки и дрели, понадобится специальное сверло перовое, предназначенное для сверления стекла и керамики, а также прозрачный скотч и кусочек пластилина. После выполнения разметки место сверления следует аккуратно заклеить скотчем.

Затем из куска пластилина нужно сделать круглый бортик и прилепить его по окружности таким образом, чтобы место для сверления было в центре. Площадь, ограниченная пластилиновым бортиком, должна раза в три превышать размеры отверстия для смесителя. Получается ровная круглая площадка с бортиком. В нее нужно налить воды.

После этого можно начинать сверление по центру разметки. Рекомендуется использовать сверло диаметром 6мм на скорости около 500-600 оборотов. Нажим должен быть умеренным. В процессе такого аккуратного сверления в бортике ванны появится узкое сквозное отверстие, через которое вытечет присутствующая на месте сверления вода.

Теперь из пластилина следует сделать небольшой колпачок и прилепить его на нижнюю часть бортика, чтобы получившееся отверстие было по центру. Снова нужно налить воду и выполнить повторное сверление с помощью сверла 12 мм. Нажим должен быть слабым. Когда сверло пройдет бортик насквозь, можно снять весь пластилин и оценить качество работы, сколы на эмали должны быть минимальными.

После этого нужно расширить отверстие до необходимых размеров, чтобы установить смеситель. Для этого выполняется новая разметка, с обозначением границ отверстия. Поверхность необходимо снова заклеить прозрачным скотчем.

Расширять отверстие следует с помощью шлифовальной машины, используя резиновую насадку с наждачной тканью. Обороты следует выставить на максимум, но прилагаемое усилие должно оставаться минимальным.

Когда отверстие будет достаточно расширено, можно использовать насадку диаметром 20 мм. Следует понимать, что при минимальном усилии, которое убережет эмаль от повреждений, работа будет продвигаться не слишком быстро. Работать шлифмашиной придется более часа. Когда отверстие будет готово, в него вставляют уплотнительное кольцо и выполняют монтаж смесителя в обычном порядке.

Есть и другие способы аккуратно просверлить эмалированные поверхности. Некоторые мастера просто приклеивают к эмали металлическую пластину и просверливают такой “бутерброд” насквозь. Металл защитит эмаль от повреждений. Другие перед сверлением аккуратно снимают часть эмали с помощью шлифовальной машины, а затем выполняют сверление корончатой фрезой.

Наконец, есть способ сверления чугуна алмазной корончатой фрезой с использованием кондуктора из древесины. Но в этом случае фрезу необходимо довольно часто охлаждать, поливая ее водой.

Выводы и полезное видео по теме

Здесь подробно показана процедура установки смесителя на бортик акриловой ванны:

Процесс сверления бортика эмалированной ванны наглядно представлен в следующем видеоматериале:

В целом монтаж врезного смесителя относительно несложен. При выполнении работ важно действовать внимательно и аккуратно. С установкой такой сантехники на борт акриловой ванны может справиться даже начинающий мастер.

Появились вопросы по монтажу смесителя на борт чаши ванной? А может у вас есть необходимый опыт или знания, которыми вы можете поделиться с нашими читателями? Оставляйте свои комментарии, делитесь опытом и советами в расположенном ниже блоке.
