Как сделать заслонку в трубе своими руками

Шиберная задвижка для дымохода — инструкция по созданию своими руками

Шиберная заслонка шиберы

Одним из необходимых элементов для печи, обеспечивающих ее эффективную эксплуатацию, является шиберная задвижка для дымохода. В этой статье мы попытаемся объяснить вам принцип её действия и пошаговый процесс создания и установки своими руками.

Сегодня стильный камин или эксклюзивная печь уже не является предметом роскоши и при желании ее можно возвести самостоятельно. В этой статье мы подробно расскажем, что из себя представляет шиберная задвижка для дымохода, ее основное назначение и особенности установки.

Конструкция шибера и его предназначение

Шибер для дымохода представляет собой специальную задвижку, посредством которой осуществляется регулирование тяги в современных дымоходах. Они необходимы для вариантов котлов одностенного и двустенного типов. Благодаря его присутствию значительно возрастает эффективность функционирования отопительной системы в целом.

Чертеж поворотной шиберной заслонки

Предназначение шибера состоит в следующем:

Заслонка регулятора для частичного перекрытия дымохода.
Регуляция процесса горения в каминной топке.
Регулировка тяги в дымоходе.

После топки необходимо перекрыть дымовой канал посредством шиберной задвижки. Пока печь не используется, она остается в закрытом состоянии. Еще она позволяет регулировать положение заслонки в зависимости от особенностей тяги.

Необходимости в присутствии шибера нет, если горение обеспечивается посредством подачи приточных воздушных масс.

Принцип работы

Задвижка выполняет функцию регулировки тяги — перекрывает или открывает дымоходный канал, что позволяет сохранять тепло в помещение долгое время. После топки задвижку закрывают совсем, что не опасно, так как на устройствах предусмотрен зазор для безопасности, чтобы угарный газ не собирался внутри помещения.

При избыточной тяге задвижку следует немного перекрыть, давая прогреться стенам за счет изменения интенсивности горения и задержки нагретого дыма в канале. Таким образом также получится экономить топливо и в то же время поддерживать благоприятную температуру в доме. Когда есть задымления либо в помещении чувствуется запах угарного газа, то нужен осмотр всей дымовой системы, включая шибер, в котором чаще всего в таких случаях есть налет из сажи.

В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 900 0 С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.

Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.

Состыковку швов выполняют методом вальцовки.

Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.

За счет движения заслонки шибер регулирует зазор внутри дымового канала. Чем больше зазор — тем больше поступление воздуха снаружи, и, соответственно наоборот.

Если же заслонка перекрывает трубу — печь дольше остается теплой.

Виды шиберов

Современные специалисты разработали несколько разновидностей шиберов, которые имеют ряд существенных отличий друг от друга. В первую очередь они касаются конструктивных особенностей моделей.

Наибольшее распространение получили такие их типы:

выдвижные;
поворотные;
чугунные;
стальные.

Разновидности шиберов для дымохода

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.

Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.

Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

сохранение эффективности печи;
небольшая масса;
продолжительный срок службы;
не подвержен коррозии металла;
не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Стальной шибер

Какой материал прочнее

Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.

Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.

Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.

Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

крепление «труба в трубу»;
размещение в каминной топке;
установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

шибер_расположение

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Печной шибер

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

Стальная шиберная задвижка

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Самостоятельное изготовление

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Изготовление шибера поворотного типа

Для самостоятельно изготовления такой заслонки потребуется:

труба из нержавеющей стали, имеющая внутренний диаметр в 6 мм;
гвоздь;
лист нержавейки до 2 мм;
пара болтов на 8 мм.

Поворотный шибер своими руками

Чертеж поворотного шибера

Процесс работы предполагает следующие последовательные этапы:

Измерение внутреннего диаметра подготовленный трубы с последующим переносом его на стальной лист.
Вырезание отмеченного на первом этапе круга из стали.

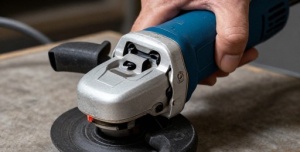

Примерка круга и обработка его посредством шлифовального круга.

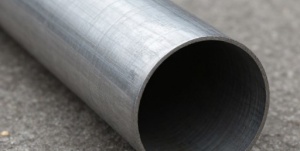

Подготовленная труба примеряется к заслонке, отмечаются точки на несколько мм меньше, чем внутренний диаметр будущей заслонки.
Отрезание нужного участка трубы.
Рассверливание отверстия для последующей нарезки резьбы.
Нарезание резьбы, удаление образующейся стружки.
Приваривание заслонки к трубке.
Нанесение отверстий на дымарь – с двух сторон на одном уровне.
Просверливание отверстий.
Установка заслонки в трубу.

Для чего нужен шибер

Изготовление шибера выдвижного типа

В этом случае также требуется подготовить задвижку и направляющую рамку для нее.

На первом этапе работы вырезается будущая задвижка подходящего размера в зависимости от параметров дымохода. Одна ее сторона немного сгибается, чтобы облегчить ее движение в ходе эксплуатации.

Чтобы будущая заслонка перемещалась без проблем, ее важно тщательно отшлифовать.

Для дымоходов круглой формы под шибер потребуется пара кругов из металла одинакового размера. В центральной их части проделывается отверстие, аналогичное диаметру трубы. На следующем этапе вырезается пластина для задвижки.

В завершение круги соединяются посредством сварки, а затем готовый шибер закрепляется на трубе.

Изготовление поворотной заслонки с квадратным сечением

При необходимости, в частности при квадратном сечении дымохода, изготавливается шибер поворотного типа. Для этого необходимо:

Сделать основные замеры для внутренних параметров дымохода.
Сварить стальную рамку по указанным габаритам.
В середине двух противоположных сторон рамки проделываются отверстия для установки будущей направляющей.
С учетом внутренних параметров готовой рамы вырезается из металлического листа пластину подходящего размера (меньше габаритов рамы на 2 мм с каждой стороны).
Изготовить поворотную ось, нарезать на одном из ее концов резьбу.
Установка оси в соответствующие отверстия.
Фиксация подготовленной оси на раме.
Крепление заслонки к оси посредством сварки.

Завершается работа подготовкой ручки для оси.

Шибер своими руками - горизонтальный и поворотный

Шибер своими руками — горизонтальный и поворотный

Установка на трубе

Шиберная задвижка может быть установлена и на трубе. Для этого выбирается ее участок, на котором отсутствует утепление, в противном случае ее попросту заклинивает по причине расширения на фоне нагревания элемента. Специалисты рекомендуют располагать ее, не доходя до топки около 1 метра.

Предполагается следующий порядок действий:

Крепление первой части к патрубку с промазыванием мест стыка герметиком, отличающимся термостойкими свойствами.
Установка шибера на данный сегмент либо на тройник.
Размещение второго обрезка для трубы, который свяжет конструкцию с утепленными участками дымохода.

Благодаря плотному прилеганию всех элементов данной конструкции, не потребуется никаких дополнительных креплений. Техника установки подойдет для шиберов поворотных и для выдвижных. Иногда дополнительно предусматривается ограничитель поворота.

Установка шибера на трубе

Установка для конструкций самостоятельного изготовления

Этот вариант установки шибера предполагает предварительное приваривание полую трубу к шиберной задвижке. При этом в самом дымоходе организуется небольшое отверстие, для установки поворотной ручки.

После размещения задвижки и продевания стержня ручки в установленные отверстия, участок трубы с заслонкой крепится к печи.

Шибер – это один из важнейших элементов для обеспечения высокой эффективности в работе камина либо печи. Установить его несложно. При необходимости сделать его можно самостоятельно, прилагая для этого минимум усилий – для всех манипуляций достаточно базовых навыков.

Функциональные возможности

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.

шибер_маленький

Данное устройство регулирует тягу

Как сделать вьюшку в круглой трубе

Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Шибер – это заслонка, задвижка для дымохода печи, предназначенная для улучшения тяги в нем. Изготавливают данную деталь из металла. Ее монтируют на этапе возведения дымоходной трубы и вентиляционного прохода.
Тяга имеет большое значение для функционирования отопительного агрегата. При ее достаточной силе топливо сгорает полностью, в результате чего на него сокращаются расходы. Когда тяга плохая, в любой момент может произойти возгорание и чтобы этого не допустить, устанавливают шибер для печки или камина.

Установить заслонку для камина или отопительного агрегата можно одним из трех способов:

Монтаж шибера осуществляется непосредственно в каминной топке. Его размещают на расстоянии 100 сантиметров от отопительного устройства, что позволяет им легко управлять.
Объединение шибера с иными элементами отопительной конструкции без использования дополнительного крепежа. Данный метод монтажа получил название «труба в трубу».
Шиберную заслонку устанавливают в вентиляционных трубах. Ее применяют, чтобы двигатель вентилятора не перегревался во время его работы.

Поскольку существует многообразие моделей печных агрегатов и каминов и отопление с их использованием выполняют различным образом, для каждого из них требуется свой вид задвижки.

Например, для печи, функционирующей на газу, потребуется классическая дроссельная заслонка поворотного типа или поворотный автоматический шибер, поскольку они способны перекрывать дымоходную трубу полностью и тогда пламя не сможет вырваться наружу.

При этом поворотные задвижки не следует устанавливать при обустройстве банной печки, поскольку они в закрытом виде будут пропускать пар, а в открытом положении их очень тяжело отчистить.

Как правило, шибер для камина или печного агрегата продают в полной комплектации вместе с дымоходом. Но бывают дымоотводящие конструкции без заслонки, поэтому ее можно сделать своими руками, покупая элементы для нее в строительном магазине. Основное, что следует сделать перед тем, как их приобретать, это определиться с необходимыми размерами.

т один ряд из кирпичейШибер играет одну из главных ролей в дымоходе, назначение которого — регулировка тяги. Хорошая тяга означает, что КПД всей отопительной системы будет отличным и экономия топлива станет очевидной.

Перед тем как сделать конструкцию и устанавливать своими руками, посоветуйтесь со специалистом, который вычислит уровень тяги вашей печи. Для этого профессионалы пользуются специальной формулой. Берегите себя!

Достоинства и недостатки шибера

Что такое подвижная заслонка в дымоходе и для чего она нужна, вроде разобрались. Однако пока что до конца не понятно нужна она или нет. Чтобы это выяснить мы приведем все известные нам достоинства и недостатки данного элемента. Начнём, как всегда, с плюсов, к ним можно отнести:

Заслонка в дымоходе
. Это прекрасный регулятор, который закрывает и открывает дымовой канал, позволяя регулировать работу камина. Открытое положение разрешает развести огонь, закрытое запрещает.
Регулирует процесс сгорания дров.
Шибер – это дополнительная возможность регулировать потоки воздуха и дымовых газов, которые проходят по дымовой трубе. Хотя как показывает практика, это не всегда возможно. Дело в том, что у поворотной заслонки существует только два положения: открыто или закрыто, а вот установить задвижку где-то посередине не так уж и легко.

Неудобно чистить дымоход от смолы. Сделать это через топку практически невозможно. Плюс ко всему шибер иногда может заклинить.
Нужно обладать определённым набором знаний – как работает камин, дымоход, режим и процесс горения, изменения тяги и т.д.

Из всего вышесказанного можно сделать следующий вывод: шибер – это не идеальное устройство, в нём есть свои недостатки, но, тем не менее, он необходим для нормальной работы камина.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

увеличение – открытая задвижка шибера;
снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

контроль уровня тяги;
регулировка интенсивности горения;
перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

значение сечения трубы;
величина температуры потоков проходящих по дымоходному каналу;
вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Устройство и принцип работы

Принцип действия выдвижных шиберных заслонок для дымохода
Поскольку задвижка для дымохода подвергается воздействию высоких температур, влаги и химически активных веществ, деталь делается из чугуна или нержавеющей стали — материалов, обладающих высокими эксплуатационными характеристиками.

Конструктивно задвижка на трубу дымохода представляет собой запорное оборудование, состоящее из корпуса и регулируемого элемента, имеющего различную конфигурацию и технологию настройки. Настройка интенсивности движения печных газов осуществляется путем смещения задвижки по горизонтали или вокруг своей оси. Задвижка делается по конфигурации трубы и может быть установлена в каналах прямоугольного, квадратного и круглого сечения.

Принцип работы состоит в регулировке тяги путем расширения или сужения отводного канала. При растопке и для достижения максимальной температуры в печи задвижка полностью освобождает трубу. При достижении нужной температуры и для перевода печи в режим длительного горения заслонка перекрывает дымоход, пока не будет достигнуто оптимальное соотношение поступающего воздуха и отвода печных газов. В периоды между использованием котла устройство находится в закрытом состоянии.

Спектр применения шиберов практически неограничен. Они монтируются в буржуйках, отопительных котлах, печах в бане. Установка заслонок позволяет предотвратить задувание продуктов горения в помещение при образовании обратной тяги.

Какие виды существуют?

В первую очередь это выдвижной шибер. Он максимально удобен и прост в использовании, представляет из себя гладкую пластину, на которой находятся отверстия, движущиеся по пазам. Такая задвижка подходит для печей из кирпича. При том, часто ее можно заметить в дымоходах из стальных труб.

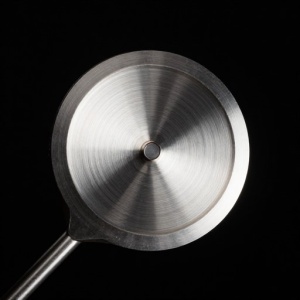

Выдвижной шибер из чугуна

Кроме того, можно выделить еще и поворотный шибер. Здесь имеется специальная пластина и приваренная направляющая по центру. Конструкция не такая надежная как предыдущая. После какого-то периода времени крепление начинает ослабевать. Часто шибер поворотный можно встретить на стальных дымоходах.

Что касается материалов производства, то предпочтение следует отдавать двум — чугуну и нержавеющей стали. Они отличаются своей надежностью и стойкостью к износу. Единственный небольшой недостаток чугуна — он имеет достаточно большой вес.

Какой материал прочнее

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства

Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе. Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.

Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии

Выбирая материал, необходимо ориентироваться на характеристики дымохода и особенности интерьера. Для дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

Дойти до 6 ряда кладки кирпича.
В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

Делаем отметку на трубе дымохода.
Примеряем нашу заготовку.
Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Что такое шиберная заслонка

Основные виды шиберных задвижек

Горизонтальный выдвижной шибер.
Горизонтальный выдвижной шибер

Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

увеличивает силу тяги при сложных погодных условиях;
повышает интенсивность горения в топке за счет усиления притока кислорода;
уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
экономит топливо за счет уменьшения интенсивности горения;
предотвращает утечку тепла после прогрева каменки.

Отличия выдвижного и поворотного шибера

Пока речь шла о выдвижном виде шиберной заслонки на печной дымоход, хотя существует и еще один вид – поворотный. Рассмотрим, чем они отличаются.

Назначение у обеих разновидностей одинаковое – частично или полностью перекрывать поток дымовых/нагретых газов. Различия касаются конструкции.

Выдвижная модель – это металлическая пластина, которая закреплена в рамке и движется по направляющим в горизонтальном положении. Строгих требований к размерам устройства нет, так как они должны соответствовать сечению дымохода и полностью зависят от его параметров.

Таким образом, задвижка состоит из двух основных частей:

Как правило, обе детали изготавливают из одинакового материала, чтобы сохранялись эксплуатационные качества при нагревании или охлаждении.

Конструкция поворотного (дроссельного) шибера не выдвигается, а поворачивается по оси, как и следует из названия.

Круглая или прямоугольная пластина (в зависимости от сечения дымохода) зафиксирована на металлическом стержне, свободный конец которого выходит за пределы канала и является инструментом регулировки.

Шиберы-задвижки считаются более надежными и износостойкими устройствами. Слабое место поворотных приспособлений – соединение стержня и пластины, которое со временем разбалтывается и приводит заслонку в негодное состояние.

Частые ошибки и проблемы при установке

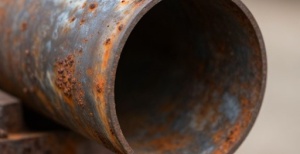

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.

Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
Установка чугунной детали в металлический дымоход (чугун много весит);
Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
Установка шибера с негладкой поверхностью;
Установка задвижки без отверстия для выпуска угарного газа;
Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Изготовление шибера своими руками

Шиберные задвижки лучше всего оборудовать на расстоянии первого метра будущего дымохода для более удобного применения. Выбранный участок для монтажа устройства в утеплении не нуждается.

Делая горизонтальную заслонку, сначала точно измеряем дымовую трубу и по ней вырезаем фрагмент. Далее осуществляем сварку полученной пластины и двух патрубков, в которых мы ее оборудуем в дальнейшем. Горизонтальный шибер выполнен.

Для самостоятельно изготовления поворотной системы будем следовать инструкции:

Сначала выполняем сварку рамки для задвижки. Берем уголки, у которых ширина полки 35-45 миллиметров.
Подготавливаем отверстия для оси. Если нужен угловой шибер, то их сверлим по диагонали, если он будет прямым, то делаем параллельные просверливания в центре рамы.
Присоединяем втулки и контролируем правильность их расположения (ось прутика должна легко и без препятствий вращаться внутри).
Делаем задвижку (вырезаем пластину по замерам дымохода).
Пластину вставляем в рамку, затем ее привариваем к оси. Проверяем, чтобы не получились зазоры более 1 миллиметра.
Привариваем ограничитель к заслонке для ее полного закрывания.
К оси монтируем ручку, при поворачивании которой шибер начнет вращаться.

Поворотная задвижка готова.

Поворотная конструкция своими руками

Шибер этого типа изготавливается из листов стали того же размера и стальных уголков таким образом:

из 2-х уголков сваривают раму с учетом размера дымохода;
в центре одной стороны рамы и на противоположной стороне сверлят отверстие с диаметром 2 мм;
из стали вырезают пластину, которая должна идеально подходить к готовой раме;
из отрезка толстой проволоки создают поворотную ось, длина которой должна быть длиннее рамки на 5 см;
на конце прута оси делают плашкой резьбу, после чего прут продевают в отверстия на раме и прочно фиксируют его гайкой;
на пластине нужно обработать срезы, тщательно отшлифовать ее и вставить в готовую раму;
к пластине приваривают поворотную ось, а для устойчивости в отверстие оси желательно вставить металлические втулки.

Чтобы камин или банная печь работали бесперебойно и безопасно, надо правильно выбрать и установить компоненты, влияющие на работу отопительной системы. Гарантом пожаробезопасности печного отопления является шибер в бане, установка которого позволяет регулировать силу тяги и повысить КПД работы печки. В этом случае топливо будет сгорать полностью, при этом расход его сравнительно небольшой.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться: Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Шибер поворотного типа

Габариты и принцип работы поворотного шибера

Шибер чугунного типа

Модельный ряд чугунных шиберов

Шибер стального типа

сохранение эффективности печи;
небольшая масса;
продолжительный срок службы;
не подвержен коррозии металла;
не допускает накопления сажи.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Существует 3 варианта размещения заслонки относительно дымоотвода:

Размещение в топке камина либо печи;
Крепление по принципу «труба в трубу»;
Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Особенности монтажа шибера

Установка устройства производится в процессе монтажа дымоотводящего канала. Подготовленный шибер выставляют на первом метре дымохода, поскольку такое расположение обеспечивает наиболее удобное использование прибора. Фрагмент дымохода, на котором устанавливается шибер, не должен быть утеплен. Иначе разница между коэффициентами расширения внутренней и внешней трубы может спровоцировать заклинивание задвижки.

Работы по установке заслонки в кирпичный дымоход выполняются в следующем порядке:

Укладываем первый ряд кирпичей для трубы.
Вырезаем фрагмент по размеру задвижки. При этом обязательно учитываем ширину слоя песчано-глиняного раствора, на который будет установлен шибер.
В одном из кладочных кирпичей выполняем отверстие для паза поворотной ручки.
Выкладываем второй ряд. Следим за тем, чтобы он плотно прилегал к первому. Если образуются щели, их следует тщательно заделать цементным раствором.

Еще один способ установки шибера называется «труба в трубу». Он предполагает размещение заслонки в дымоходе без дополнительного крепления. Устройство надежно удерживается в системе за счет очень плотного прилегания к конструкции.

Фрагмент трубы, в который монтируется шибер, не должен быть утеплен. Иначе в результате разности коэффициентов расширения заслонка может деформироваться, что приведет к ее заклиниванию

Заслонка для трубы – устройство, необходимое для регулировки тяги. Эту конструкцию можно приобрести в специализированных магазинах или изготовить самостоятельно. Установка шибера довольно проста. Однако тем, у кого нет опыта в монтаже дымоходов, не стоит браться за самостоятельную установку оборудования. Слишком многое зависит от качества монтажа задвижки. Даже небольшие неполадки могут привести к ухудшению тяги и появлению угарного газа в помещении. Лучше доверить эту работу профессионалам и через короткое время получить дымоход с грамотно установленным шибером.

Как сделать шиберную задвижку для дымохода

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

Как сделать задвижку в круглой трубе?

Одним из основных условий эффективности системы отопления является качество тяги. Для регулировки воздушных потоков используют шибер – металлическую задвижку простой формы, монтируемую в дымоотводящем канале. Шибер считается обязательным элементом дымохода, и продается вместе с ним, но для самодельных печей задвижку можно приобрести отдельно. Кроме того, сделать и установить шибер несложно и своими силами, если подробно ознакомиться с технологией.

Шибер для дымохода

Как регулируется тяга

Пластина шибера повторяет сечение дымовой трубы, и в закрытом виде почти полностью перекрывает дымоход. Герметично закупорить трубу не позволяет небольшое отверстие в задвижке, что отвечает требованиям пожарной безопасности. Изменяя положение шибера, вы увеличиваете поток воздуха, и, соответственно, пламя в печи горит сильнее. Уменьшаете зазор – тяга снижается, огонь горит слабее. Когда пламя в топке затухает, задвижку закрывают, чтобы удержать тепло. Если этого не делать, печь остывает гораздо быстрее.

Что такое шибер

Самые последние модификации печей оснащены дефлекторами, которые регулируют тягу автоматически. Все остальные отопительные приборы требуют установки шиберных задвижек.

Цены на шибер

Как выполнять регулировку тяги

В конструкции поворотного шибера присутствует пластина, повторяющая сечение дымохода и в закрытом положении перекрывающая его. Правилами пожарной безопасности запрещена полная герметизация трубы. С изменением позиции пластины увеличивается или уменьшается поток воздушных масс, способствующих интенсивности горения пламени в топке. После затухания огня в печи, задвижку нужно закрыть. Это позволит сохранить высокую температуру в камере горения. В противном случае все тепло буквально «вылетит в трубу».

Разновидности шибера

Выдвижной

Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.

Шибер с пластиной

Цены на шибер выдвижной

Поворотный (дроссельный)

Поворотный шибер. Видна пластина, которая регулирует тягу

Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.

Не менее важен и материал, из которого изготавливают задвижки.

Чугун

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминов

Нержавеющая сталь

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Поэтапное изготовление и установка шибера своими руками

Шиберная задвижка для дымохода своими руками

Металлическая шиберная задвижка для дымохода – это необходимый элемент отопительной системы, который обеспечивает безопасное ее использование. Существует два вида таких регулирующих запорных механизмов. Конструкция каждого довольно проста, поэтому изготовить устройство можно своими руками.

Основные функции и характеристики шиберной задвижки

Регулировка тяги осуществляется таким методом:

увеличение – открытая задвижка шибера;
снижение – закрытая заслонка.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

контроль уровня тяги;
регулировка интенсивности горения;
перекрытие дымоходного отвода.

Конструкция шиберных заслонок зависит от различных показателей:

значение сечения трубы;
величина температуры потоков проходящих по дымоходному каналу;
вид отопительного прибора и строение отвода.

Шиберная задвижка для дымохода из нержавейки

Изготовление шибера своими руками

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Если шибер устанавливается в кирпичный дымоход, рамку можно сделать из толстой стальной проволоки, например, диаметром 6 мм. Для этого проволоку просто выгибают буквой П по размеру отверстия.

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Для круглого дымохода шибер изготавливается немного иначе: берут 2 одинаковых металлических листа толщиной 2 мм, в центре вырезают круглые отверстия по диаметру трубы, отдельно вырезают пластину задвижки.

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Цены на стальную проволоку

Изготовление поворотного шибера

Шибер поворотный своими руками

Конструкция поворотного типа монтируется из стального уголка 30х30 мм и листовой стали толщиной 1-2 мм:

делают замеры внутренней части дымохода и по ним варят рамку из уголка;
в одной из сторон рамы точно по центру просверливают отверстие диаметром 6-8 мм под поворотную ось;
точно такое же отверстие сверлят с противоположной стороны рамки;
из стального листа вырезают пластину для задвижки, которая должна равняться внутренним размерам рамы;
для направляющей оси берут отрезок проволоки диаметром 6-8 мм и длиной, превышающей длину рамки на 5-7 см; с одного конца проволоки следует нарезать резьбу при помощи плашки;
подготовленную ось продевают в отверстия на раме и фиксируют гайкой;
на пластине обрабатывают срезы шлифовкой и вставляют ее в раму;
приваривают ось точно по центру пластины;
изготавливают ручку для направляющей из подручных материалов.

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

болгарка, отрезной и шлифовальный абразивный круг;
дрель;
метчик;
масло для смазки метчика при нарезке резьбы;
молоток;
тиски;
плоскогубцы;
сварка;
керн;
электроды для нержавеющей стали;
циркуль;
рулетка;
маркер перманентный.

Из материалов следует сразу подготовить:

лист нержавеющей стали толщиной 1.5 -2 мм.
трубку нержавейку с внутренним диаметром 6 мм;
2 болта 8мм,
гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

шаг 1

Шаг 2

Примеряем заслонку

Шибер для дымохода: что это такое, для чего нужен, виды заслонок, как сделать и установить задвижку своими руками

Шаг 4

Рассверливаем трубку

Шаг 5

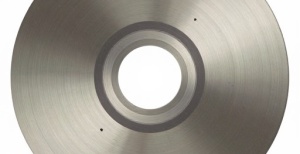

Шаг 6

Делаем разметку

Шаг 7

Шаг 8

Шаг 9

Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

горизонтальный выдвижной шибер

Перекрываем шибер рядом кирпичей

Рекомендуем: Какой настенный двухконтурный газовый котел лучше: ТОП-6 лучших по надежности, характеристикам и качеству моделей и фирм, как выбрать навесной котлоагрегат для отопления и ГВС, актуальные цены

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Что такое шиберная заслонка

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Особенности установки шиберных заслонок

Конструктивно шибер — это запорное устройство с регулируемой задвижкой. Именно благодаря смещению задвижки регулируется движение газов в дымоходе. Может устанавливаться в дымовых трубах круглого, квадратного и прямоугольного сечения. Представляет собой металлическую пластину, движущуюся внутри дымового канала определенным образом.

Заслонки шибера могут быть двух видов:

Выдвижная. Двигается в одной плоскости вперед-назад.
Поворотная. Регулирует доступ воздуха, поворачиваясь вокруг своей оси.

Кроме того, задвижки могут быть ручные и оснащенные электроприводом. Стоимость последних на порядок выше и в дымоходах они не используются.

Установка дроссельного шибера происходит так:

Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Горизонтальный выдвижной шибер. Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Предлагаем ознакомиться Оптимальный размер бани для 4 человек

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Возможность регулирования тяги;
Экономия топлива;
Шиберы способствуют сохранению тепла.

Устройства затрудняют чистку дымоходов;
При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Функции, назначение и характеристики

Важно! Не следует думать, что заслонка полностью герметизирует трубу в положении «закрыто». Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.

Шибер в дымоходе выполняет следующие функции:

увеличивает силу тяги при сложных погодных условиях;
повышает интенсивность горения в топке за счет усиления притока кислорода;
уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
экономит топливо за счет уменьшения интенсивности горения;
предотвращает утечку тепла после прогрева каменки.

Очень важно! Закрывать дымоход шибером можно только после того, как дрова полностью сгорели и пламя погасло. Если преждевременно закрыть заслонку, то это может привести к опасной ситуации из-за выделения большого количества угарного газа в помещение. Если шибер закрыть поздно, то эффективность топки печи будет снижен, т.к. большая часть тепла уйдет через дымоход наружу.

Виды и конструкции

На шиберное устройство влияют разные факторы: температура, габариты трубы, проходные условия. В основу конструкции при изготовлении берется лист металла разной толщины, продвигающийся по щелевому карману, направляющим углам.

Зависимо от основания шиберы бывают запорными, перекидными. Служат для ограничения движения воздушных потоков.

Существует классификация устройств по принципу действия, зависящего от вида привода: ручного, пневматического, гидравлического, электрического. Шиберы бывают с прямой и косой конструкцией. Первый вариант представляет собой классическую заслонку. Предназначен для приточно-вытяжных вентиляционных систем, работающих под принудительным воздействием.

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта –простота монтажа.

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Предлагаем ознакомиться Как построить русскую баню своими руками — устройство, пошаговая инструкция с фото, видео и чертежами

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Основные виды шиберных задвижек

Горизонтальный выдвижной шибер. Пластина находящаяся внутри шибера выдвигается, за счет чего происходит регулировка площади сечения дымохода. Обычно такой вариант задвижки используют для установки в кирпичных дымоходах. Часто на поверхности пластины выполняют небольшие отверстия для того, чтобы даже в закрытом положении шибера, он не перекрывал на 100% дымовой канал. Это соответствует противопожарным нормам безопасности. Преимуществом данного вида устройства является простота монтажа.

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Что же касается газовых котлов и котлов жидким топливом, то здесь шибер, скорее выполняет роль защиты дымохода от попадания атмосферных осадков.

Задвижка на утепленном дымоходе

Существует три варианта установки шибера.

Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Приобретая готовые дымоходы, комплект, скорее всего, будет оснащен шиберной задвижкой, которую просто необходимо установить согласно инструкции.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

Возможность регулирования тяги;
Экономия топлива;
Шиберы способствуют сохранению тепла.

Минусы:

Устройства затрудняют чистку дымоходов;
При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Кабанчик чаще устанавливается в металлических дымоходах, выдвижной – в кирпичных.

Изготовление и установка шибера для дымохода своими руками

Шиберная задвижка для дымохода своими руками

Перед тем, как научиться делать шибер для дымохода своими руками, нужно понять, что это за конструкция, где она используется, каково ее предназначение и в каких случаях она вообще применяется.

Что такое шиберная конструкция?

Отопление в домах, в которых построены печи или камины, целиком и полностью зависит от правильной работы дымоотводящего канала. Большую роль в этом деле играет хорошая тяга. При качественной тяге можно гарантировать нормальный топливный расход, быстрое сгорание дров, и, соответственно, нормальное количество тепла и быстрый подогрев всего помещения.

Если же поток воздуха в дымоходе будет недостаточным, то, помимо увеличенного расхода топлива (остатков не прогоревшего сырья) и слабого отопления, возникает возможность появления обратной тяги. Решить эту проблему может установка шиберной конструкции.

Итак, шибер – это довольно простое устройство, выполненное в виде задвижки или заслонки на дымоотвод, перекрывающее его определенный участок. Установление шиберной конструкции гарантирует пожаробезопасность работы печного отопления.

Работает шибер во время горения топлива, предназначен он для того, чтобы посредством уменьшения или увеличения площади, им закрываемой, человек мог проконтролировать поток воздуха, тягу и силу пламени в дымоходе. Когда все топливо прогорело, для удержания в помещении тепла, задвижку необходимо закрыть, оставив маленький проем (согласно установленным нормам безопасности). Тогда в дымоотвод не будут поступать холодные воздушные потоки извне, и тепло не будет уноситься ими из дома.

Шиберная конструкция, в обязательном порядке, устанавливается на все виды отопительных приборов, за исключением тех, в которых тяга может регулироваться автоматически (при использовании дефлектора) или используется новый аналог шибера — тягостабилизатор.

Виды шиберов

Шиберы могут быть различными по конструкции, и выполненными из разных материалов. Они обязательно изготавливаются или подбираются строго по форме трубы (должны точно воспроизводить ее сечение).

Выдвижная конструкция шибера

Выполняется в виде горизонтальной пластины, за счет движения которой увеличивается или уменьшается поперечное сечение дымохода, регулируя силу тяги. Гладкая задвижка имеет отверстие небольшого размера, благодаря которому обеспечивается герметичное и легкое движение в направляющих пазах. Такой вид задвижек наиболее распространен, применяется в дымоотводящих трубах выполненных из стали или кирпича.

Выдвижной шибер из нержавеющей стали

Поворотная конструкция шибера (дроссельная, двустенная)

Это устройство, вращающееся вокруг собственной оси, открывает или перекрывает дымовой канал. Выполняется, также, в виде гладкой пластины, разделенной осью пополам и закрепляющейся на ней, регулируется посредством поворота по кругу обоих частей. Применяется в том случае, когда по какой-либо причине нельзя установить выдвижную задвижку. Менее популярна из-за того, что имеет существенный недостаток: при длительном использовании может отгореть или сломаться сварка, которая вращает пластину.

Материалы для задвижек могут быть различными, но, чаще всего, это или чугун, или нержавеющая сталь. Оба материала очень прочные, долговечные и устойчивые к высоким температурам, главное отличие – это вес. Чугунные шиберы очень тяжелые, из-за этого возникают проблемы при их установке, поэтому они встраиваются только в кирпичные трубы. Заслонки из нержавейки, наоборот, легкие и универсальные, применяются в любых видах отопительных приборов.

Шибер, который вращающееся вокруг собственной оси

Подбор шибера

Установить шибер можно практически на любой вид печи или камина, кроме новейших моделей, где воздушные потоки регулируются дефлектором. Выдвижные заслонки могут применяться во всех, без исключения, дымоотводящих трубах, тогда зачем нужны поворотные? Рассмотрим, чем нужно руководствоваться при выборе шибера.

Если вам необходимо установить задвижку на газовую печь, то наиболее уместным вариантом будет, как раз, поворотный шибер, его использование исключит возможность полного закрытия трубы и выскакивания пламени через зольник наружу.

Выдвижную заслонку также можно использовать, однако за ней необходимо постоянно следить и контролировать, чтобы открытая площадь сечения составляла не меньше 30% от общей.

На банные печи тоже лучше устанавливать поворотные шиберы, т.к. в закрытом виде они не пропускают пар при поддаче, однако производить их чистку сложнее, чем выдвижных.

Подбирать шибер необходимо только тогда, когда вы самостоятельно конструировали печь или камин, в покупных дымоходах заслонки идут в комплекте.

Делаем задвижку своими руками

Шиберные заслонки, для более удобного использования, лучше устанавливать на расстоянии не выше первого метра вашего будущего дымохода. При этом, выбранный участок для расположения шибера, чтобы он не заедал, утеплять не нужно.

Изготавливая горизонтальную задвижку, сначала точно замеряем трубу дымохода и по ней вырезаем фрагмент. Затем приступаем к сварке полученной пластины и двух патрубков, в которых мы ее расположим в дальнейшем. Горизонтальный шибер встроен в нашу печь.

С поворотным шибером несколько сложнее. Для того, чтобы изготовить его своими руками, будем придерживаться инструкции:

Сначала приступаем к сварке рамки для заслонки. Для этого нам понадобятся уголки с шириной полки 35-45 мм.
Начинаем высверливать отверстия для оси. Если нужен угловой шибер, то отверстия сверлим по диагонали, если шибер будет прямым – высверливаем параллельные отверстия в середине рамы.
Присоединяем втулки, проверяем правильность их размещения (ось прутика должна беспрепятственно вращаться внутри).
Заготавливаем заслонку – для этого вырезаем пластину по замерам трубы.
Пластину вкладываем в рамку, после ее нужно приварить к оси. Контролируем, чтобы не было больших зазоров (максимум 1 мм).
К заслонке привариваем ограничитель для ее полного закрывания.
К оси крепим ручку, поворачивая которую мы заставим шибер вращаться.

Поворотная заслонка для дымохода готова. Теперь нужно смотреть, чтобы всегда оставалось небольшое расстояние между задвижкой и рамкой, для прохождения хоть какого-то количества воздуха.

Изготовление шибера своими руками

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Если шибер устанавливается в кирпичный дымоход, рамку можно сделать из толстой стальной проволоки, например, диаметром 6 мм. Для этого проволоку просто выгибают буквой П по размеру отверстия.

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Советы по выбору шиберной заслонки

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Обратите внимание! Шибер для дымохода является фасонной частью дымоотводной коммуникации, поэтому если приобретать всё необходимое для прокладки дымохода, он будет идти в комплекте к трубам. Такие затворы можно приобрести в любом профильном магазине или заказать, воспользовавшись онлайн-магазином в интернете.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Как подбирать шибер

При самодельном изготовлении и установке газовой печи следует остановиться на поворотной конструкции заслонки. Это позволит избежать сплошного перекрывания отверстия дымовой трубы, вследствие чего исключается случайный выход пламени через зольник наружу. Шибер выдвижного типа нужно открывать как минимум на 1/3 площади сечения дымовой трубы. Банные печи, характеризующиеся периодичностью рабочего процесса, обычно оснащаются поворотными задвижками, через которые подаваемый пар почти не проходит. В то же время очистка части дымовой трубы, которая размещается ниже поворотного шибера, представляет определенные сложности.

Таким образом, когда необходимо своими руками соорудить камин или печь, требуется принимать решение о выборе соответствующего типа задвижки. Ведь те дымоходы, которые изготовлены в производственных условиях, изначально оснащены шибером. При сооружении печи своими руками можно отдельно приобрести или, применив определенную технологию, смастерить и самостоятельно установить такой важный элемент печного дымохода.

Особенности монтажа

При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
Рамка должна стоять ровно, не перекрывая контуром дымохода;
В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
Высота от топки до шибера не должна превышать 1м (для металлических каналов);
Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
Заслонка в пазах должна двигаться свободно;

Обслуживание шибера

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Как сделать заслонку в трубе своими руками

Шиберная задвижка для дымохода — инструкция по созданию своими руками

Конструкция шибера и его предназначение

Принцип работы

Виды шиберов

Шибер выдвижного типа

Шибер поворотного типа

Шибер чугунного типа

Шибер стального типа

Какой материал прочнее

Выбор варианта расположения

Что такое шиберная заслонка

Самостоятельное изготовление

Изготовление шибера поворотного типа

Изготовление шибера выдвижного типа

Изготовление поворотной заслонки с квадратным сечением

Рекомендации по монтажу

Установка на трубе

Установка для конструкций самостоятельного изготовления

Функциональные возможности

Как сделать вьюшку в круглой трубе

Зачем нужна задвижка дымохода – что такое шибер, виды, правила монтажа

Достоинства и недостатки шибера

Основные функции и характеристики шиберной задвижки

Устройство и принцип работы

Какие виды существуют?

Какой материал прочнее

Как установить?

Установка шибера в печь

Установка на трубу

Что такое шиберная заслонка

Основные виды шиберных задвижек

Как сделать шиберную задвижку своими руками

Подготовка материалов и инструментов

Составление схемы (чертежа)

Разметка и вырезание деталей

Этапы установки задвижки

Функции, назначение и характеристики

Отличия выдвижного и поворотного шибера

Частые ошибки и проблемы при установке

Изготовление шибера своими руками

Поворотная конструкция своими руками

Виды шиберных задвижек

Шибер выдвижного типа

Шибер поворотного типа

Шибер чугунного типа

Шибер стального типа

Советы по выбору шиберной заслонки

Особенности монтажа шибера

Как сделать шиберную задвижку для дымохода

Для чего нужен шибер?

Выдвижные

Поворотные

Материалы

Чугун

Нержавейка

Изготовление своими руками

Выдвижной вариант

Поворотная конструкция

Установка

Как сделать задвижку в круглой трубе?

Как регулируется тяга

Цены на шибер

Как выполнять регулировку тяги

Разновидности шибера

Выдвижной

Цены на шибер выдвижной

Поворотный (дроссельный)

Чугун

Нержавеющая сталь

Поэтапное изготовление и установка шибера своими руками

Основные функции и характеристики шиберной задвижки

Изготовление шибера своими руками

Изготовление выдвижного шибера

Цены на стальную проволоку

Изготовление поворотного шибера

Изготовление своими руками

Вариант 1. Изготовление поворотного шибера из нержавейки

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Что такое шиберная заслонка
