Как понять в щитке где твоя квартира

Как узнать какой из автоматов (электрических) мой. 5 этажка. Кирпичная, Хрушёвка. 4 квартиры на этаж

Ответы пользователей и экпертов форума на вопрос: Как узнать какой из автоматов (электрических) мой. 5 этажка. Кирпичная, Хрушёвка. 4 квартиры на этаж

Если вы производитель и вы не можете найти покупателей или просто продать автомат электрический на экспорт — прочитайте, вы узнаете много нового.

Как правило, автоматы расположены в том же порядке, что и квартиры, если считать слева направо.

Я думаю, каждый желает иметь свой домик где-то вдали от городов, городской…

«Методом тыка»отключать по очереди я так у себя делаю

Либо по номеру, или вечером выключи весь свет вместе с холодильником и посмотри, твой не должен крутиться.

Очень просто. Выключаете автомат и ждете — если тишина, значит ваш, если соседи с фонариками повыскакивали, значит не ваш.

Только «тыком»может угадаете за раз, повезет. А проще педупредить соседей чтоб скандалов небыло. Не так их и много.

Бери тестер и смотри по амперам

Не знаю почему метод тыка тебе не нравится но есть еще клещи. можно по нагрузке определить

Устрой в квартире К. З. Иногда помогает.

Первая квартира на этаже -первый левый автомат. Обычно их два на квартиру (розетки и свет) Считайте по порядку

Берешь удлинитель, включаешь в него магнитофон, выносишь на площадку и дергаешь рубильник, как затихнет — значит твой : ) Удачи Брат!

Дык Серж, конфигурация автоматного щитка какая? Сколько автоматов то, кратно кол-ву квартир?

Оказалось ли полезной информация?

Ответьте или уточните вопрос

Подписаться на тему форума

Полезно знать

Доброе утро. Я хочу начать строительство бань для того, чтобы сдавать их в аренду. Думаю,…

1

… того как купили дом вам нужно узнать какой фундамент, то это просто, снаружи…

1

… панельных домах и менее 25-30 см в кирпичных — несущими …, внутри квартиры или…

2

Мы с женой имеем просторный загородный участок и двухэтажный дом на его территории.…

1

… нужно решить какие обои вы хотите и узнать площадь стен….после того как решите…

1

… суток. Для того чтобы узнать марку домофона, вам следует…

1

…того, чтобы узнать, какой ЖЭК обслуживает дом, в котором Вы проживаете, …

2

…вечер! Дело в том что, узнать планировку квартиры очень не легко это …адресу,…

4
Опишите вашу проблему и наши эксперты помогут вам.

© 2010 — 23 Postroyforum.ru

Все права защищены. Использование материалов сайта возможно только при условии установки активной прямой ссылки на наш ресурс.

Знайте расположение ваших электроавтоматов на щитке в общем коридоре. Совет для людей, живущих в многоквартирных домах. +14 _{+ 15 /- 1 , 77 прочитавших}

Не далее как сегодня сосед решил поменять люстры у себя в квартире. Но не знал, где расположены электроавтоматы его квартиры. Начал спрашивать по коридору у соседей и оказалось, что кроме меня никто свои автоматы не знает (мой дед-электрик приучил знать это как азбуку). Начал щелкать все подряд, чтобы понять какие относятся к его квартире. В итоге от резкого выключения, а потом подачи энергии в одной из квартир задымились стиралка и микроволновка. Вызвали электрика. Он в два счета разложил порядок автоматов. Для пущей убедительности нарисовал маркером номера квартир.

Вывод. Знайте расположение автоматов на общем щитке. И уж если не знаете точно — вызовите электрика. Он поможет избежать вам диких трат на бытовую технику соседей.

Получится вот так
.

Комментарии (5)

почему от обычного «броска напряжения», что-то должно задымиться?!
Не, сынок — это фантастика!
Автоматы, как правило, располагаются «по счету»(слева на право).

tt-588, если бы все было так просто. Автоматы не менялись со дня строительства этого дома. Они не белые у нас, а черные. И как раз на одной квартире соседу пришлось с силой просчелкнуть его. Резко туда-проверил у себя-резко обратно. Произошел скачок. Как объяснил потом электрик, этот скачок и повредил машинку (режим ожидания) и микроволновку.
У нас автоматы идут в два ряда. Квартиры идут так 51-52-53-54. Причем наша квартира 53 и наши стоят первые 3 автомата в первом ряду. ))

Gellatar, допускаю, что электрощит вам монтировали люди с низкой(ниже ноля) квалификацией. Допускаю.
Но почему задымились бытовые электроприборы оснащенные индивидуальными предохранителями — мне не понятно!
При «броске напряжения», может задымится ВЕТХАЯ, ОТКРЫТАЯ электропроводка, могут выгореть контакты ИЗНОШЕННОГО пакетного выключателя, но сама бытовая техника… . .
У нас тоже черные автоматы(в одной хате с 1952года, в другой с 1964). Живём — хлеб жуём, и в ус не дуем!

Пы.Сы. Всё мною написанное, ничуть не отрицает полезность Вашего совета. Знать — лучше, чем не знать! 🙂

tt-588, а мы то как удивились, когда вылетела тетка и заорала: какого хрена счелкаете, у меня стиралка дымит. А вот поди ж ты, как совпало ( Может так предохранители и дымили, не знаю.
Кстати, да! Я поменяла в тот же день все наши 3 автомата на новые. Теперь не страшно стиралку и чайник включать одновременно. А то вышибало раньше. ))

а нам повезло — мы первыми на этаже въезжали — методом тыка выяснили где наш автомат и маркером на нём номер квартиры начирикали — чтобы соседи при выяснении принадлежности автоматов нас не трогали 🙂

Незарегистрированные пользователи не могут оставлять комментарии.
Хотите зарегистрироваться? ?

Ликбез по электрощиту в подъезде: ищем своё. ⁠ ⁠

Пост с целью просвещения людей. Навеян соседями, отрубившими электричество всей лестничной площадке со словами «я думал это всё моё». Попробую «на пальцах» для простых обывателей объяснить как найти своё и какие именно ручки крутить если вдруг что-то случилось. Идеально, если в Вашем щите всё подписано. Тогда злые соседи могут наверняка выключить Вам свет когда вы громко слушаете музыку 🙂

Краткая теория: Обычно логика проводки в многоквартирных домах довольно проста. На каждую квартиру установлен вводнОй автомат/рубильник (от слова «ввод», главный рубильник, отключающий всю квартиру сразу), за ним идёт счетчик. После счетчика идут автоматы на отдельные линии квартиры — освещение, розетки, стиралка, электроплита/варочная панель и т.д. Графически это выглядит так для каждой квартиры на площадке:

В подъездном щите всё это умножено на количество квартир на площадке.
Вводной/пакетный рубильник (часто это не автомат) отключает всю квартиру и все следующие за ней квартирные линии сразу. То есть если ВНЕЗАПНО что-то случилось, что-то заискрило или загорелось, можно и нужно до разбирательств выключать сразу его. Тем самым Вы обесточите сразу всю квартиру и никого не убъёт током. Не знаете какой ваш — вырубайте все. Уезжая надолго на отдых также можно отключить «вводнОй» и тем самым обезопасить квартиру от замыканий и возгораний по вине электропроводки. Не забудьте что отключенный холодильник растает и может затухнуть. Сигнализация тоже может перестать работать.

Обычно «вводнЫе» это самые большие по размеру «автоматы» в щите, как бы состоящие из двух совмещенных автоматов в одном корпусе с «общей ручкой» и к ним подходят по два провода с каждой стороны (т.к. отключают они сразу и фазу и нуль, см картинку). Их количество в щите — по количеству квартир на площадке, поэтому «вычислить» их довольно просто. Бывают также вводнЫе и в виде древних «крутилок». Как правило «вводнОй» рассчитан на бОльший ток и имеет в обозначении цифру типа С25, С30, С63.

Автоматы на линиях (свет, розетки и т.д.) обычно установлены в щите группами для квартир на одной планке. Например, два-три автомата для одной квартиры, затем два-три автомата для второй квартиры и т.д. Автоматы на линии чаще всего имеют обозначение С16, реже С25. К каждому такому автомату подходит по одному проводу снизу и сверху (опять-же см первую картинку).

Как найти своё. Предположим, нам нужно отключить только розетки. Включаем в розетку лампу или громко включенное радио. Идём к щиту, ищем свои автоматы, выключаем первый. Лампа не погасла, радио играет. Включаем обратно, выключаем следующий и т.д., пока не найдём нужный.

Учтите, что розетка в блоке «выключатель ванная-туалет» обычно подключена к линии «освещение» и отключается именно с освещением. В то время как комнатные розетки подключены к другой линии.

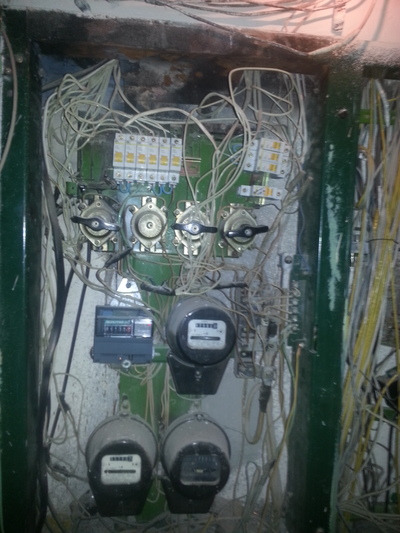

Пример 1. Тихий ужос многих домов.

ВводнЫе рубильники в виде «крутилок». Переключаются так: беретесь за ручку, с большим усилием и клацаньем на весь подъезд поворачиваете на 90 градусов в любую сторону, стараясь ни до чего больше не дотрагиваться (в том числе свободной рукой). Например, крутим, по часовой, как нарисовано красным стрелками, пока ручка не встанет вертикально. Включается аналогично — крутим в любую сторону.
В верхней части автоматы линий (по 3 шт на каждую квартиру). Все включены (флажки смотрят вверх). Беремся за флажок и опускаем его вниз. Автомат выключен. «Взводим» вверх — включен.

Обычно на автоматах имеются обозначения состояния I — «единичка» — включен. O — «нолик» -выключен. На следующих фото обозначения явно видны.

Как можно заметить, очень часто расположение в щите именно такое: вводнЫе внизу, конкретные линии — вверху. На этом фото видимо вводной одной из квартир (второй слева) сгорел окончательно, вместо него установлен современный с желтой «переключалкой». Вверху автоматы линий. Тоже для трёх квартир старые, для одной — новые.

Пример 3. Гораздо лучший.

Вводные всё также внизу, автоматы линий вверху. На площадке три квартиры.Вводные имеют маркировку С63, линии — С25.Все кроме одного автомата включены — «флажки» подняты вверх, видны «единички» и красные индикаторы. Зелёный индикатор и «нолик» на флажке — автомат выключен. Если у вас «выбило автомат», он будет именно в таком положении. Для включения нужно повернуть «флажок» вверх. Если он тут-же отскочит обратно, значит где-то в квартире замыкание — неисправен какой-то электроприбор либо замкнуло линию, подведенную к этому автомату.

Обратите внимание, что в данном случае автоматы линий снизу соединены оголёнными перемычками. Если коснуться этих перемычек при включенном вводном — долбанёт. Поэтому еще раз: включать и выключать всё одной рукой, другой рукой за щит не держаться.

Пример 4. Весёлый. Именно поэтому надо знать (а лучше подписывать! или вешать на дверце щита картинку) где чьё.

Правая половина щита у нас явно древняя, еще с постройки дома. Левая — явно свежая.

В правом нижнем углу ринга щита под цифрой 1 два вводнЫх пакетника на квартиры. Вверху над ними, судя по древности, автоматы на линии этих квартир. Включены/выключены через один. Обозначения I(включено) и O(выключено) на них явно видны.

Дальше сходу видно что оставшиеся приборы у нас двух производителей. Как правило люди закупают всё одного производителя у одного продавца, поэтому скорее всего ABB (с красной полоской)- одной квартиы, а IEK (желтые) — другой.

Прибор номер 4 в левом верхнем углу имеет дополнительную белую «кнопочку», говорящую нам о том, что это скорее всего не простой автомат. Переключатель у него одинарный, так что это явно не «вводной пакетник» (думаю это УЗО на стиралку). Пока его исключим из рассмотрения.

Остаётся что под номером 3 — «вводнОй» квартиры, к нему прилегают «желтые» автоматы линий этой квартиры. Один выключен, как видно к нему сверху и линия-то не подведена, просто он установлен про запас.

Под цифрой 2 — вводной оставшейся квартиры. ABBшные автоматы в левой верхней тоже этой квартиры. Четыре из шести выключены, тоже видно что линии к ним сверху не подведены.

Вот и сказочки конец, кто разобрался — молодец 🙂

Если модераторы считают нужным, можно перенести в Лигу электриков. Но всё-таки писал для непрофессионалов, поэтому не знаю нужно ли оно там.

Хм, получается, что «двойной снизу» (т.е. вводной) отключает у меня только пол квартиры. Как это объяснить?

Тоже случайно наткнулась на этот пост, если не сложно, пожалуйста, помогите, на этаже 4 квартиры

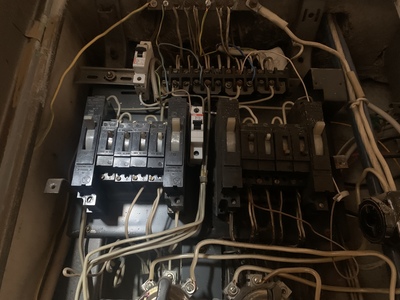

Попался ваш пост в выдаче Яндекса. Подскажите пожалуйста, как тут понять, где чей вводный автомат или рубильник?) Типовая пятиэтажка, 1 этаж, на этаже 4 квартиры.

В таких домах только и ставить на 63 вводной, а на линии 25)) в таких домах номинальная мощность на квартиры 3500квт, это 16А автомат на ввод.
