Как увеличить высоту подъема бутылочного домкрата

Домкрат механический, бутылочного типа: Autoprofi DVB20MI + Доработка.

Ушел в лучший мир очередной ромбический домкрат. Хотя прослужил почти год. (Не то что предпоследний, с алюминевыми зубьями — месяц).
Мрут от того что ремонт подвески осуществляю с их помощью, хотя по хорошему надо использовать подкатной гидравлический.
В общем в этот раз решил приобрести домкрат иной конструкции — бутылочный. Что бы масло не вытекло — механический.
Замерил сколько у нас под передним рычагом, получилось около 220 мм.
В этой линейке домкратов три вида, в зависимости от высоты подхвата: 150 мм, 180 мм и 210 мм.
Решил взять средний, 180 мм, с высотой подъема 390 мм.
Причина — на полностью спущеной шине 210 мм может не подлезть.

Autoprofi DVB20MI. В реале оказалось что и 210 мм встанет свободно. Ещё 50 мм до рычага. По традиции: разобрал, оценил колличество смазки, добавил свою. Набил смазки в опорный подшипник.

Теперь думаю что приколхозить в качестве подушки т.к. зацепа нет и из под рычага норовит выскочить.
П.С: Ручка идет в комплекте но и родная Джиповская подходит.
В штатное место не ложится. Будет жить в чемодане с маслами и другими бутыльками.

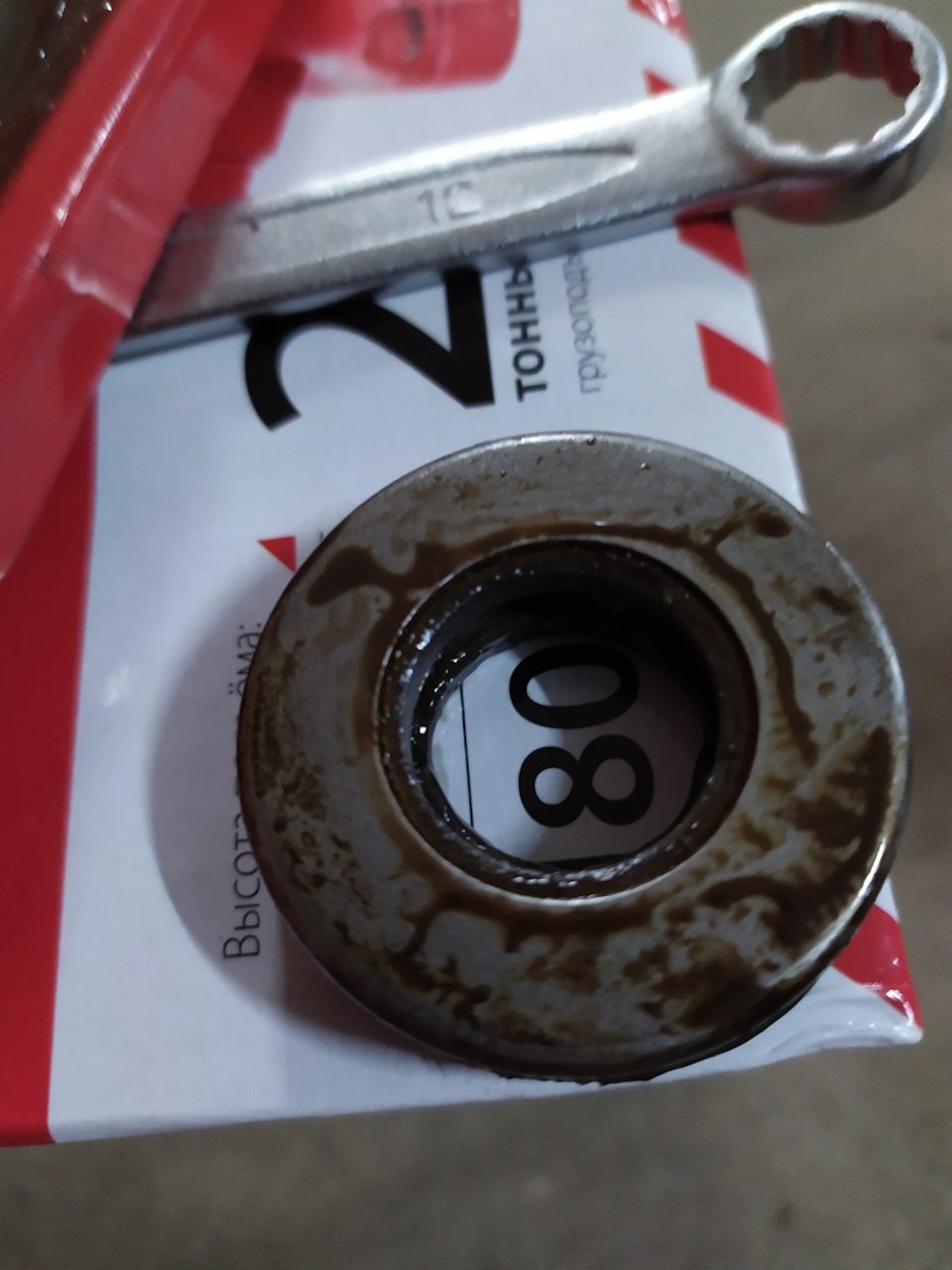

Доработка: Небольшой диаметр шляпки без какой либо противоскользящей накладки делает это домкрат опасным в использовании. Он постоянно выскальзывает из под рычага. Искал штатные накладки но так и не нашел. В итоге сделал так. Шуруп 20 мм с широкой шляпкой, отверстие 4 мм в шляпке домкрата и транспортерная лента 8 мм толщиной. Теперь всё отлично.

Доработка.

Доработка бутылочного домкрата для безопасной работы

Чтобы при использовании домкрата можно было безопасно работать при снятом колесе под автомобилем или рядом с ним, можно немного доработать стандартную конструкцию грузоподъемного устройства.

В данном случае мастер использует гидравлический домкрат бутылочного типа. Для его модернизации потребуются куски металла и обрезки профильной трубы.

Первым делом автор отрезает три куска профильной трубы разного сечения: 50х50 мм, 40х40 мм и 30х30 мм. Заготовки должны быть разными по высоте.

Поскольку зазор между отрезками профиля приличный, его нужно минимизировать. Для этого автор использует отрезки металлической полосы, которые в данном случае выступают в роли проставок.

Основные этапы работ

На следующем этапе автор изготавливаем 2 симметричные детали из кусков металла. Они соединяются между собой с помощью пластины.

Сверху нужно будет приварить еще несколько заготовок из металла. После этого сварные швы необходимо зачистить болгаркой.

Далее в «крышке» детали надо просверлить отверстие под болтик. Отверстие такого же диаметра нужно просверлить в винте домкрата.

После этого автор приступает к сварочным работам. Детали вместе с домкратом располагаются на стальной пластине. В боковых стенках профильных труб нужно будет просверлить отверстия под фиксатор.

Подробно о том, как доработать бутылочный домкрат для более безопасной работы, смотрите в этом видеоролике.

Предыдущий пост

Как постелить новый линолеум поверх старого

Следующий пост

Как сделать шлифовальный барабан для шуруповерта

Комментарии

Информационно-развлекательный интернет журнал

Копирование материалов

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Авто самоделки

Самодельные автомобили, трактора, вездеходы и квадроциклы

Доработка автомобильного домкрата, полезная самоделка для любителей бездорожья

Всем привет! Вот хочу показать, как можно доработать штатный автомобильный домкрат, чтобы можно было, быстро и удобно приподнять и вызволить застрявший автомобиль.

Однажды, поехали мы на зимнюю рыбалку, по последнему льду, место нелюдное, снег местами стаял, но вот в одном месте был овражек переметён, как потом оказалось, под ним уже тёк ручеёк и остались старые следы. Ну я по этим следам пошёл и посреди овражка провалился в талый снег. Прилип полностью на пузо. Снег мокрый, машина повисла. А лебёдка рычажная в гараже лежит. А лопатка есть, но маленькая…копали долго и упорно…благо случайно подъехала ещё одна машина и в итоге меня выдернули, не без труда правда.
После этого, решил изготовить это приспособление из домкрата. Товарищи подогнали мне домкрат, скорее всего от Волги. Вариант исполнения был подсмотрен на видео, но немного переработал под себя.

Подобрал трубу под свой домкрат, прикупил кусок цепи. Крюки сделал из такелажных скоб (шаклов) вроде бы 14 номер. Отрезал у них уши которые слабее, с резьбой оставил. Соединяются с цепью болтами с шайбами, ну и закручено гайками с капроновой вставкой чтоб не самооткручивались.
Конструкция простая, на фото всё показано.

Доски для подкладывания в случае необходимости, напилил из 40-ки, в размер чтоб помещались в ногах заднего пассажира, по выштамповке пола. Сверху ложится резиновый коврик и их не видно и они не мешают.

Ещё сделал такую опорную площадку:

Просто пластина 3-4 мм и болт, который в транспортном положении не вкручен. В домкрате, в пятке, есть отверстие, вот в него и входит этот болт. Теперь никуда с площадки он не соскользнёт.

Вот такое самодельное приспособление, позволяет приподнять авто застрявшее на брюхе.

Идея для доработки домкрата взята из этого видео:

Два приспособления, улучшающие работу автомобильного домкрата

Здравствуйте дорогие друзья Самоделкины! У многих из вас есть автомобиль, без которого сейчас трудно обойтись. Он наш самый нужный помощник, но иногда его надо обслуживать и ремонтировать. Купил я себе гидравлический домкрат на 2 тонны, маленький, удобный, но уж слишком неустойчивый. Решил я эту проблему, сделав два небольших приспособления для устойчивости домкрата. Площадь основания у домкрата маленькая, всего 100*100 мм, а верхний диаметр стержня штока -20 мм. Я решил увеличить размеры этих оснований.

Для этого нам потребуются следующие материалы и инструменты.

Материалы: два бруса из сухой доски размером 150*200*50 мм, саморезы диной 85 мм -5 шт, кровельные длинной 45 -65 мм -4 шт, стальные полоски, размером 60*20*3 мм – 2шт. Для второго приспособления – металлический стаканчик от старого динамика, размером 35 мм — внутренний диаметр, 41 мм – внешний, высота его 25 мм, толщина стенки -3 мм. Полоска металла шириной 50 мм, и толщиной 5 мм, длинной 100 мм – 1 шт, небольшой кусок металлической трубы с внешним диаметром 25 мм, а внутренний -21 мм, 10 см 5-ти мм проволоки, эпоксидная смола.

Стрелкой на бруске показано направление , с которого вставляется домкрат

Шаг -4. Из полоски стали отрезаем квадрат 50*50 мм, толщиной 5 мм, обтачиваем на наждаке острые углы. На этом пятаке располагаем наш металлический стаканчик от динамика. В центре просверливаем сквозное отверстие в обеих деталях диаметром 5 мм. Сверху пятака делаем раззенковку отверстия сверлом 9 мм. При помощи стальной заклепки соединяем стакан с пятаком.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Какой домкрат лучше? — экспертиза ЗР

Без домкрата в дальние поездки отправляться не стоит. Довольствоваться штатным домкратом или подобрать получше? Рассматриваем достоинства и недостатки наиболее распространенных устройств.

Послал Панкрат с тракта Кондрату трактат: не поднять Панкрату трактор без Кондратова домкрата.

Лучший современный домкрат — это мобильный телефон: позвонил, пожаловался на проколотое колесо — и ждешь помощи. Однако старый добрый домкрат пока не стоит спешить выселять из багажника. Даже европейцу, проколовшему колесо в воскресенье на пути из Милана в Верону порой случается засучить рукава. А в России такой инструмент не может быть лишним по определению.

НАШ СОВЕТ

Как подбирать домкрат по высоте? Ведь он может понадобиться тогда, когда колесо спущено, и машина просела «ниже ватерлинии». Первым делом следует измерить расстояние от земли до порога или того места, где должен располагаться домкрат. При спущенном колесе он должен быть ниже на высоту профиля шины. Верхний предел высоты определяется типом автомобиля. У легковых машин ход подвески вниз от номинального положения не превышает 60–80 мм, а у внедорожников может быть более 150 мм.

По типу привода домкраты разделяют на ручные (механические или гидравлические), электрические и пневматические (их подключают к выхлопной трубе). Классифицировать можно и по конструкции исполнительных механизмов: ромбические и подкатные, бутылочные (винтовые и гидравлические) и реечные, рычажно-винтовые и типа «подушка».

Мы оценили плюсы и минусы недорогих домкратов разных типов — в нашей фотогалерее они расположены по алфавиту.

Примерная цена 990 руб.

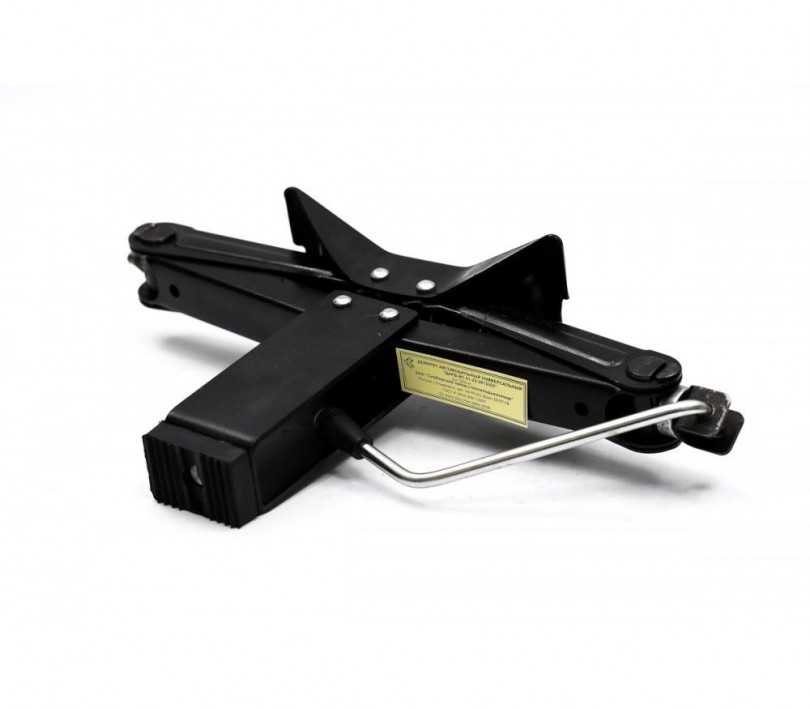

Ромбический домкрат, очень похожий на те, что прилагаются ко многим автомобилям. Заявленные высóты подхвата и подъема — соответственно 100 и 390 мм. Проверили: получилось 110 и 390 мм. Имеет удобный подхват с резиновым элементом. Возможности подъема по высоте подойдут почти любому легковому автомобилю, а вот для кроссоверов их может и не хватить.

Яркая краска держится не очень хорошо, особенно на нагруженных поверхностях, — со временем возникнет коррозия. Ходовой винт абсолютно сухой — его необходимо смазать! В целом недорогое работоспособное изделие.

Примерная цена 4950 руб.

Электрический домкрат — игрушка относительно дорогая и при этом не очень «могучая». Шестеренки внутри редуктора пластмассовые, хотя об этом лучше не думать. Подъем «на верхний этаж» длится довольно долго, обычный механический домкрат справляется с задачей быстрее.

У этого домкрата высота подхвата — 112 мм, а высота подъема — 345 мм. В крайних положениях срабатывают встроенные микровыключатели, ­поэтому «выше крыши» домкрат не полезет. Предусмотрена маленькая съемная ручка аварийного опускания в случае поломки электропривода. Выглядит она как ключик от заводной игрушки.

По геометрическим размерам устройство пригодно для подавляющего большинства легковых автомобилей. В богатом варианте комплектации к нему добавлен еще и электрический гайковерт. Кстати, неплохой подарок автовладельцу с любым достатком. Только не забудьте сказать счастливому обладателю, чтобы смазал ходовой винт, ибо он совсем сухой.

Примерная цена 2100 руб.

Заявленные высота подхвата и высота подъема — 170 мм и 420 мм соответственно. Не верьте: либо одно, либо другое! Дело в том, что у домкрата предусмотрен регулировочный винт, который выкручивается из штока на несколько сантиметров. Но это следует сделать до начала работы: повернуть винт, придавленный тяжелой машиной, невозможно. С закрученным винтом высота подъема составила около 390 мм. Если же выкрутить винт, то «выросший» домкрат может просто не подлезть под машину. Он сможет поднять популярные Логаны и Ларгусы, но только с накачанными шинами, а значит при проколе покрышки бесполезен. А под пороги Рио с Солярисом, даже с надутыми колесами, никак не входит.

Домкраты такого типа очень любят дачники — можно, например, покосившийся сарай приподнять. Но чаще всего их используют владельцы рамных внедорожников, подставляя не под пороги, а под раму или балку моста. Однако площадь опоры такого домкрата весьма скромная, на мягком грунте он скорее уйдет в землю, чем приподнимет автомобиль, — нужно возить с собой прочную опорную площадку.

Примерная цена 1785 руб.

Подкатные домкраты удобны в эксплуатации — неслучайно их любят шиномонтажники. Однако мы рассматриваем сейчас не профессиональные изделия, поэтому и выбрали этот домкратик, как самый маленький и легкий из всех подкатных. Ведь подразумевается, что его будут возить в багажнике, а не катать по полу автомастерской.

Претензии возникли сразу: изготовители «забыли» указать высоту подхвата и высоту подъема. Пришлось измерять самим — получилось 135 и 290 мм соответственно. Возможно, удастся оторвать от земли колесо невысокого автомобиля, но наш редакционный Ларгус так и не смог «задрать лапу».

Примерная цена 4000 руб.

Еще один подкатной гидравлический домкрат, только более серьезный. Высота подхвата и высота подъема указаны: 135 и 385 мм соответственно. По нашим замерам, чуть меньше: 125 и 380 мм. Домкрат тяжеловат, чтобы возить его с собой в автомобиле. А вот в гараже ему самое место: поможет и при ремонте автомобиля, и при сезонной смене колес.

Примерная цена 880 руб.

Недорогое изделие продавалось как домкрат для классической Нивы. Подхват и подъем померили сами — получилось 150 мм и 460 мм соответственно. В грязи такой домкрат вряд ли поможет: утонет. Зато на его верхней площадке закреплена резиновая подушка: она бережет краску и минимизирует возможное соскальзывание. Винт, как водится, нуждается в смазке, иначе счастье будет недолгим. Впрочем, для нас оно оказалось совсем недолгим: при попытке приподнять редакционный кроссовер Ford Kuga верхняя площадка позорно сложилась: запас прочности оказался «никаким».

Примерная цена 6000 руб.

Надувные домкраты используют энергию выхлопных газов: надел шланг на выхлопную трубу — и вперед! При этом медленно надувающийся мешок можно разместить почти под любой частью днища машины, а высота подхвата определяется толщиной пустого мешка — несколько сантиметров. Обеспечивает высоту подъема примерно 460 мм. При этом есть одно но: предсказать траекторию поддомкрачиваемой машины довольно сложно.

Надувной домкрат можно использовать практически на любой поверхности: ровный асфальт ему не нужен. Удельное давление на грунт невелико. Во избежание механических повреждений мешок защищают сверху и снизу прилагаемыми ковриками. Такой домкрат не любит сильных морозов и соседства с раскаленными элементами выхлопной системы. Пользоваться им лучше вдвоем, потому что для подъема многих автомобилей давления выхлопных газов при минимальных оборотах двигателя недостаточно — кому-то надо нажимать на педаль газа. Между тем подъем автомобиля с сидящими внутри людьми запрещен — неувязочка. Если машина имеет две выхлопные трубы, придется приобрести переходник, собирающий выхлопные газы воедино. А на нестандартный фигурный патрубок шланг и вовсе не налезет.

Как переделать домкрат «вверх ногами» / пресс своими руками

Самое подробное видео… или как переделать домкрат «вверх ногами» / пресс своими руками…

Домкрат “бутылочного” типа, не может работать “вверх ногами”, его конструкция этого не предусматривает, но если очень захотеть… то домкрат можно научить работать в любом нужном вам положении.

И так что нужно сделать:

Выливаем масло в подготовленную заранее ёмкость, открыв резиновую пробочку (в нашем случае уже был сделан штуцер).

Откручиваем верхнюю гайку-сальник, через которую ходит шток.

Сдёргиваем наружный стакан, на который приварена ручка для транспортировки домкрата.

Находим на дне 2 отверстия. Одно всасывающее, к насосу, другое перепускное, к кранику. Нам нужно засасывающее. Определить легко качнув разок насосик — остаток масла в засасывающем отверстии усосётся в насос. Иногда в засасывающее отверстие вставлен фильтр из сетчатой трубочки.

Чтобы ваш домкрат смог работать “вверх ногами” вставляем в засасывающее отверстие кусок металлической или пластиковой трубки такой длины, чтобы её конец оказался у самого верха рабочего цилиндра. Если был фильтр — его можно надеть на конец трубки. В нашем случае это медная трубочка с резьбой на М6.

Кладем домкрат на бок, таким образом, чтобы заливная пробка была вверху, далее заливаем масло. И так же на боку начинаем качать насосом. Прокачиваем и выпускам воздух. После этого выдвигаем шток на половину длинны. Ищем подходящую трубку по диаметру заливного отверстия и соединяем главный цилиндр домкрата с дополнительным резервуаром.

В резервуар доливаем масло, домкрат переворачиваем “вверх ногами”, дополнительный резервуар ставим выше чем домкрат, и начинаем задвигать шток домкрата обратно на свое место, ослабив при этом винт перепускного клапана. Масло с рабочего цилиндра переливается в дополнительный резервуар.

Далее, после того как шток зашел до упора на свое место, выкручиваем и вытаскиваем винт перепускного клапана и смотрим как работает закон гидравлики, весь воздух в главном и рабочем цилиндрах выйдет наружу.

После того как через отверстие винта перепускного клапана пойдет масло, закручиваем винт на место и после этого домкрат работает “вверх ногами”, масло через трубочку будет засасываться из самой нижней точки, а выливаться сверху через перепускное отверстие, чтоб не создать вакуум масло гуляет по трубке из главного цилиндра в дополнительный резервуар.

Если у кого-то не получилось, то можно и нужно сделать следующее:

1) Залить масло через пробку, домкрат лежит на боку, пробкой вверх, шток задвинут. Залить масло “до верха”, вставить трубку в заливное отверстие и залить грамм 150-200 масло в дополнительный резервуар.

2) Поставить домкрат в рабочее положение (в нашем случае вверх ногами).

3) Выкрутить винт перепускного клапана (вообще выкрутить), подождать пока из перепускного клапана выйдет воздух и побежит масло.

4) Закрыть перепускной клапан (вкрутить винт), добавить масло в дополнительный резервуар (50-100 грамм).

5) Начать качать (прессовать) основным насосом (дополнительный резервуар открыт), шток выходит. Как только появились провалы, опять выкрутить винт перепускного клапана, подождать пока выйдет воздух, вкрутить винт (закрыть перепускной клапан) и продолжать качать основным насосом.

6) Шток должен полностью выйти, долить немного масло в дополнительный резервуар, выкрутить винт перепускного клапана, подождать пока из отверстия перепускного клапана выйдет лужа масла. Вкрутить винт перепускного клапана, но не до конца, рукой с небольшим усилием загнать шток обратно (все масло из главного цилиндра уйдет в дополнительный резервуар).

7) Закрыть перепускной клапан, и повторить процедуру.

p.s. перед тем как будете собирать домкрат не забудьте его промыть/почистить от грязи (стружки и прочего) + продуть все отверстия.

Огромное спасибо и отдельную благодарность выражаем:

p.p.s. Просьба сильно помидорами не закидывать, на данный момент записываем на то, что есть

Думаю данная статья поможет и возможно воодушевит кого-нибудь на доработку своего домкрата.

Выслушаю все замечания, предложения и комментарии.

Важность одной буквы xD

Можно хватит?

Ответит ли дзюдоист Бадриашвили и его приятель Мигунов за избиение посетителей кафе в Саранске?

36-летний дзюдоист Сергей Бадриашвили и его товарищи, избившие двух женщин и мужчину, хотят «замять дело»! Инцидент произошел в ночь на 30 октября в одном из саранских кафе. Потерпевшие получили сотрясение мозга и другие травмы. Бадриашвили вместе с другом Сергеем Мигуновым провели ночь в отделении полиции. После этого адвокат спортсмена начал «прощупывать почву» для улаживания конфликта «по-хорошему». Но пострадавшие не согласны. Они требуют наказать виновных по всей строгости закона. Продолжение скандальной темы — в материале Светланы Лазаревой.

Ирина, ее муж Михаил и подруга Людмила до сих пор проходят лечение. Им поставили диагнозы «сотрясение мозга». Такую «цену» пришлось заплатить за отдых в известном саранском кафе… «Мне и раньше доводилось там бывать, но ничего подобного не происходило, — говорит Ирина. — Обычно посетители ведут себя адекватно. Никаких конфликтов не возникает… Эти спортсмены устроили избиение из-за того, что мы заступились за Людмилу. Наша подруга живет за границей и приехала в Саранск навестить родных и друзей. В тот вечер мы отмечали ее день рождения. Пришло время собираться домой. И тут Бадриашвили подошел к Людмиле, грубо схватил за руку и потребовал, чтобы пошла с ним…» «Я попыталась отмахнуться, но он вцепился мертвой хваткой, — рассказывает женщина. — Стало страшно. Этот человек выглядел абсолютно неадекватным». По словам Людмилы, она знает Бадриашвили, но никогда близко не общалась. Иногда видела в развлекательных заведениях. «Вполне возможно, он меня узнал, но это не повод так по-хамски себя вести», — считает женщина. Пришедшая на помощь подруге Ирина попросила разгоряченного мужчину уйти и получила сильный удар по лицу. Потом второй. Женщина упала. «Когда подбежал муж Михаил, на него набросился Мигунов, — продолжает Людмила. — А потом остальные друзья Бадриашвили подключились. Один из них ударил меня в лоб… Они просто зверски избивали Михаила. Причем наносили удары по голове. Несколько человек на одного! Вот такие у нас спортсмены. » «Я первым в драку не лез, пытался договориться по-хорошему, попросил оставить нашу подругу в покое, но они как будто не слышали, — говорит Михаил. — Всей компанией набросились. Справиться с ними было невозможно. Помню, как меня сильно ударили сзади по голове. В глазах потемнело. Я упал. Потом сразу несколько человек стали бить меня ногами. В итоге потерял сознание. Очнулся, когда Бадриашвили вели к выходу двое полицейских, которых он оскорблял нецензурными словами. А еще выкрикивал угрозы — мол, я не простой гражданин и у вас потом будут проблемы…»

Бригада скорой помощи отвезла Михаила в больницу. Врачи настаивали на госпитализации, но мужчина отказался из-за угрозы заболеть ковидом. «Три дня не мог ходить, все тело болело, — рассказывает пострадавший. — Ноги и руки в синяках и кровоподтеках. Левый глаз первое время вообще ничего не видел. Самочувствие было плохое, но на работу пришлось выйти. Я тружусь в автосервисе, который обслуживает клиентов со всей России. Меня многие знают и относятся с уважением… Впервые столкнулся с таким зверским поведением людей. Такое ощущение, что вернулись страшные 1990-е! И этим спортсменам родители доверяют своих детей! Да их же в клетках держать надо! Очень удивился, когда узнал, что Бадриашвили и Мигунова не заставили сделать тест на содержание в крови запрещенных веществ. Было ощущение, что они находились под воздействием таких препаратов». Михаил собирается написать жалобу в Министерство спорта РМ. Он не хочет, чтобы Бадриашвили допускали к детям…

Кстати, Ирина успела записать происходящее в кафе на камеру мобильного телефона. На видео слышно, как Сергей Мигунов обзывает женщину и ее мать нецензурными словами. Когда запись выложили в интернет-сообществе «Столицы С», большинство пользователей встали на сторону потерпевших. Советовали не сдаваться и найти хорошего адвоката. Спустя некоторое время появились негативные комментарии. «Компромат» начал писать некий Сергей Веревкин: «Этих двух якобы потерпевших знает весь город. И Москву они покоряли. Людмила — эскорт, Ирина — неоднократно привлекалась к административной ответственности за проституцию…» Молодому человеку, попытавшемуся в комментариях заступиться за женщин, Веревкин ответил, что те «отблагодарят» его «трихомонагой» и «хламидиями». По словам потерпевших, под этим ником скрывается Сергей Мигунов. Им удалось вычислить его фейковый аккаунт. После этого Мигунов удалил свое сообщение.

«За публичные оскорбления и клевету этот человек должен понести наказание, — говорит Ирина. — Если Мигунов думает, что вместе с Бадриашвили выйдет сухим из воды, то сильно ошибается. Они считают себя звездами и хозяевами жизни, а на самом деле — обычные хулиганы, терроризирующие нормальных граждан. Было бы, конечно, здорово, если бы удалось достать записи видеокамер в кафе. Но, думаю, их уже не существует… Кстати, эти спортсмены не только нас оскорбляли, но и на полицейских кидались. Обзывали «мусорами» и «сучарами», постоянно угрожали». Потерпевшие написали заявления в правоохранительные органы и надеются, что обидчики не останутся безнаказанными. По словам Ирины, если этого не произойдет, она обратится за помощью на федеральные телеканалы…

После случившегося Мигунов присылал Людмиле СМС-сообщения с угрозами. А еще один товарищ Бадриашвили попытался «договориться по-хорошему». Приехал прямо к дому, где живут Ирина и ее муж. Попросил забрать заявления из полиции. Сказал, что нужно решить вопрос мирным путем. «Теперь адвокат Бадриашвили предлагает то же самое, — говорит Ирина. — Он недавно встречался с нашим юристом и озвучил свои пожелания. Постоянно твердит, что Саранск — город маленький и дело нужно уладить без лишнего шума. Но мы не пойдем ни на какие уступки. О каком примирении может идти речь? Бадриашвили и его товарищи вели себя, как звери, и могли нас убить! Никто из них даже не попытался принести извинения!»

Как промыть гидравлический домкрат

Гидродомкрат является приспособлением, которое способно выполнять широкий спектр функций. Его активно используют на станциях технического обслуживания автомобилей и в мастерских, чтобы поднимать транспортные средства на необходимую высоту. В связи с рядом причин через определенный промежуток времени эффективность работы устройства снижается. Именно поэтому каждый водитель должен знать, как самостоятельно и правильно прокачивать гидравлический тип подъемника.

Устройство гидравлического домкрата

Причины, из-за которых снижается эффективность работы домкрата

Перед тем как прокачивать гидравлическое оборудование, необходимо установить причины, из-за которых ухудшилась его функциональность. Распространенными факторами нарушения нормального функционирования механизма являются загрязнения, а также попадание воздушных масс в полость подъемника.

Ограничение возможностей домкрата влечет за собой образование коррозии на поверхности рабочего цилиндра.

Частые причины, из-за которых нужно осуществлять прокачку подъемного устройства:

• высокая нагрузка, которая провоцирует сгибание гидравлического штока;
• образование воздушных пузырьков;
• внутренняя коррозия механизма;
• некачественное масло, которое заправляют в домкрат, что вызывает его стремительную порчу.

Чтобы устранить дефекты, следует придерживаться ряда определенных правил. Все крепежи аккуратно откручивают, после чего извлекают клапан, который отвечает за то, чтобы рабочая жидкость стравливалась. Что касается первичного поршня, его необходимо извлечь и тщательно осмотреть на наличие возможных поломок. Шарики на клапанах и прокладки также осмотреть, и если их внешний вид будет неудовлетворительным, комплектующие следует заменить.

Чтобы устранить загрязнения и другие посторонние элементы, детали также нужно промыть. После того как механизм будет собран, в него заливают качественное масло и начинают качать.

Чтобы конструкция нормально функционировала, рекомендуется пользоваться только специальными видами масел. В противном случае достичь полной мощности в процессе использования подъемника будет сложно.

Ситуации, при которых требуется проведение доработки домкрата

Если замечены малейшие признаки неисправности гидравлики, рекомендуется приступать к ее прокачке, чтобы работа была стабильной. Частота эксплуатации подъемника влияет на частоту проведения заправки и прокачки, а также на их периодичность. При частом использовании гидравлической конструкции к ее прокачиванию следует прибегать раз в месяц, а если конструкция используется редко — не реже 3-4 на протяжении всего года.

Чтобы устройство прослужило на протяжении длительного периода времени, необходимо следить за качеством используемого масла, а также за клапанами и сальником.

Детали гидравлического домкрата

Перед тем как проводить ремонтные работы конструкции, нужно обзавестись специальной промывочной жидкостью и маслом, а также задаться вопросом, как спустить домкрат.

К преимуществам гидравлического оборудования относят высокую надежность в работе, но даже такое устройство следует окружить обслуживанием и регулярным уходом. Проведение ремонтных работ может понадобиться в таких ситуациях:

• попадание грязи и образование коррозии во внутреннем цилиндре устройства;
• большое количество воздушных пузырьков, присутствующих в масле подъемника;
• снижение грузоподъемных показателей, а также невыполнение примитивных операций;
• потеря показателей мощности подъемной конструкции.

Во избежание появления поломок домкрата проводить профилактические работы рекомендуется с соблюдением графика обслуживания. С помощью удаления пузырьков воздуха и систематической прокачки рабочий механизм снова будет способен работать на полную мощность.

Какие виды гидравлических домкратов существуют?

Существует 6 основных видов домкратов, работающих при помощи гидравлики. Все разновидности очень удобны в эксплуатации, но из-за их особенностей не везде распространены. Чаще всего можно встретить бутылочные виды гидравлического домкрата, так как он имеет небольшой размер и хорошо справляется с поставленными задачами.

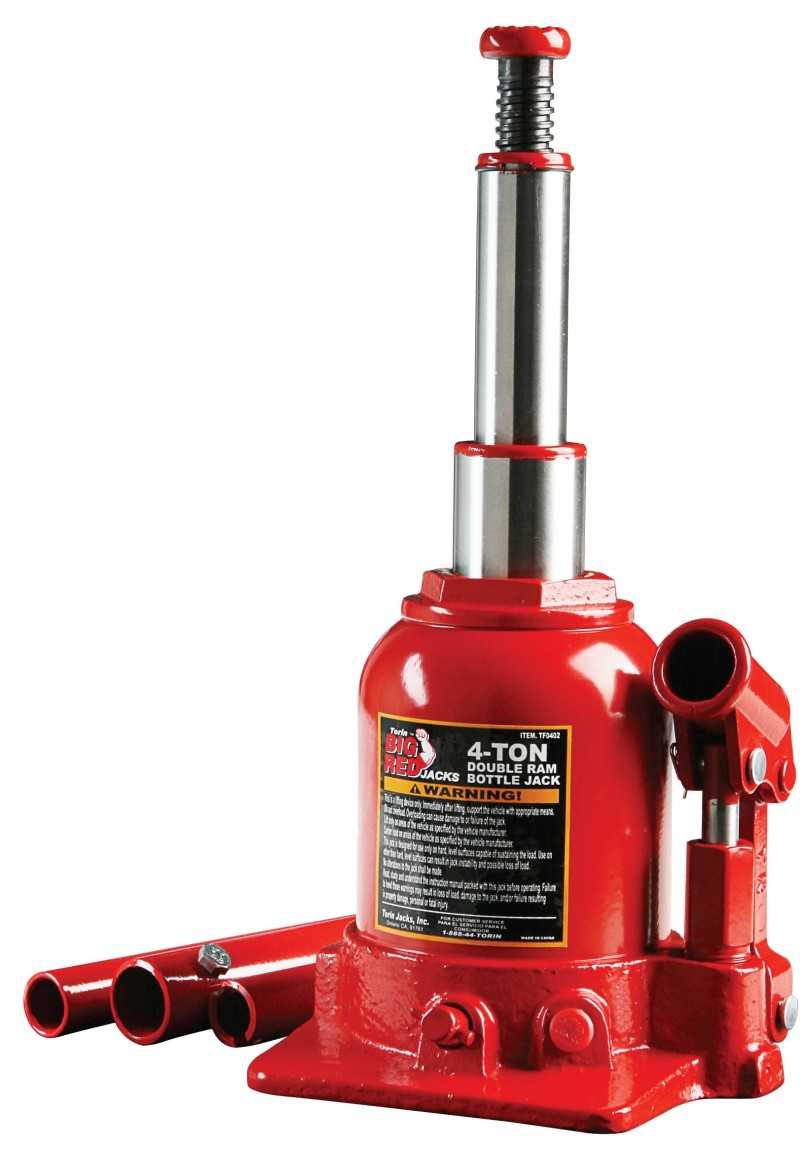

Бутылочный домкрат

Конструкция аппарата достаточно проста, но при этом прибор способен поднять от 2 до 100 тонн. Из-за небольшого размера корпуса и его специфического вида устройство прозвали бутылочным. Компактный размер позволяет возить домкрат в багажнике автомобиля и использовать его в любых условиях.

В профессиональных мастерских или у людей, которые заинтересованы в поднятии грузов на более высокое расстояние от земли, может применяться конструкция с двумя или тремя штоками.

Подкатной домкрат

Очень похож на тележку и имеет 4 колеса, которые очень удобны для передвижения по автомастерской. Прибор имеет два цилиндра, сообщающихся друг с другом двумя каналами с клапанами. Прибор очень удобен для подъема машины в условиях автосервиса или любых других грузов. Главным недостатком домкрата является невозможность работать в полевых условиях и на неровной поверхности.

Портативный гидравлический съемник и пресс из домкрата + способ заставить домкрат работать в горизонтальном положении

Четкое понимание принципа действия системы, значительно облегчает процесс её модернизации. Знание основных компонентов механизма, их назначения и расположения, позволяют лучше ориентироваться при его разборе. Далее, мы максимально кратко и наглядно объясним суть работы, дабы сформировать у вас полноценную картину устройства.

Пусть жидкости в системе бутылочного подъемника начинается с масляного резервуара, где она храниться, когда упор полностью опущен. На дне этого резервуара есть 2 отверстия, через которые масло всасывается в камеру насоса для выполнения подъема, и поступает обратно, при опускании груза. Если расположить домкрат вверх ногами, эти отверстия окажутся наверху и жидкость уже не сможет всасываться, а насос будет качать воздух. Решение этой проблемы рассмотрим далее, а пока, завершим описание пути жидкости в нормальном положении прибора.

Пройдя через клапан всасывания, масло оказывается в камере насоса. При опускании штока, происходит выдавливание жидкости в рабочую камеру, через единственное доступное отверстие – нагнетательный клапан. В герметичной рабочей камере, масло постепенно накапливается, поднимая поршень, поскольку только выталкивая его, можно увеличить место в камере и стабилизировать давление. Таким образом, плавным движением рычага, происходит подъем упора с расположенным на нем грузом.

Причины поломок и ремонт домкратов

Естественно, что как и любая техника, гидравлический домкрат требует определенного обслуживания в которое входит доливка масла и визуальный осмотр. А через определенное время делается его промывка и полная замена масла с прокачкой.

Чаще всего у гидродомкрата выходят из строя прокладки и сальники, по этой причине начинает подтекать масло из рабочей емкости. Кроме этого, может возникнуть такая неисправность, как заклинивание штока при его обратном ходе.

При первой течи масла домкрат нужно отремонтировать, иначе в дальнейшем может произойти заклинивание штока. Для этого следует слить масло, разобрать и заменить сальники с уплотнителями, после чего залить новую жидкость и произвести прокачку.

Шток инструмента может заклинить от накопившейся в жидкости грязи, которая попадает через сальник по штоку, или от возникшей на внутренней стенке домкрата коррозии. В этом случае, чтобы починить заклинивший шток, инструмент разбирается и тщательно промывается. При обнаружении коррозии следует произвести специальную обработку стенок подъемника.

Существуют и другие причины выхода из строя оборудования, при возникновении которых оно перестает полноценно работать. В основном это связано с несвоевременным обслуживанием и неправильной эксплуатацией инструмента, когда превышаются нагрузки, указанные в его паспортной характеристике. Все это приводит к его поломке и, естественно, к ремонту, который иногда может стоить очень дорого.

Часто встречающиеся поломки:

• Остановка подъемного поршня. Может быть, из-за отсутствия масла или засорение фильтра. Чтобы выяснить причину остановки, следует разобрать механизм, промыть его и залить свежую жидкость.
• Поршень не поднимается совсем. Скорее всего, отсутствует жидкость в резервной емкости домкрата.
• Поршень выдвигается медленно или рывками. В рабочем отделении устройства присутствует воздух. В таком случае нужно долить масла в подъемник и произвести его прокачку.
• Слабое давление на поршень. Нужно отремонтировать либо заменить впускной клапан.

Практически все причины отказа работы подъемника можно обнаружить и отремонтировать после его разборки. Но если неисправность возникла по причине механического повреждения корпуса домкрата или его поршня — лучшим вариантом будет его списание и приобретение нового инструмента.

Как заставить домкрат работать вверх ногами

Простой вариант

Очевидным плюсом представленного ниже способа, можно отметить возможность эксплуатации домкрата в любом положении: обычном, перевернутом и на боку. Как было сказано ранее, для этой модернизации домкрат разбирать необязательно, однако такой подход не исключает кропотливый процесс. Из недостатков можно отметить необходимость использования внешней емкости для масла, соединенной с домкратом шлангом, и относительную сложность полного удаление воздуха из системы. Надежность и бесперебойность работы системы зависит от герметичности фиксации шланга и аккуратности использования запорного клапана.

Для начала полностью опускаем шток, кладем домкрат на бок и откупориваем пробку масляного резервуара. Теперь необходимо залить максимальное количество масла, которое может поместиться в домкрате. Для удобства берем обычный шприц (можно и через край) и плавно наполняем пока жидкость не начнет выливаться.

Далее закупориваем отверстие и поднимаем упор. Выдвинув поршень до предела, переворачиваем домкрат, выкручиваем запорный клапан и медленно вдавливаем упор в инструмент, пока из отверстия не потечет масло. Вкручиваем клапан обратно, не затягивая, чтобы была возможность опустить шток в нулевое положение. Снова кладем домкрат на бок, откупориваем отверстие и доливаем масло до предела.

Теперь необходимо оснастить заливное отверстие переходником, на который будет удобно насаживать шланг. Можно использовать стандартный переходник для шланга, продающийся в садовых магазинах. При выборе / изготовлении переходника, следует учитывать диаметр, который должен быть больше 5 мм (иначе при подъеме могут быть проблемы). Если заливное отверстие слишком маленькое, переходник в него можно не вкручивать, а приварить. Ещё можно рассверлить отверстие, увеличив его диаметр, но делать это лучше при снятом корпусе, дабы стружка не засорила систему.

Настало время изготовить внешний резервуар для масла, путем объединения емкости со шлангом. Удобнее всего просверлить отверстие в крышке, вставить в него переходник и затянуть гайкой с внутренней стороны. Шланг можно фиксировать хомутом, но если диаметр подобран подходящий, он будет держаться и так. Заливаем в емкость 1-1.5 литра масла и прикручиваем к крышке со шлангом.

Финальным этапом модернизации будет объединение внешнего резервуара с подъемником. Шаг очень важный, требующий аккуратных и четких действий. Необходимо, чтобы соединяемый с домкратом шланг был уже наполнен маслом. Для выполнения такой операции, опускаем край шланга ниже емкости, пока из него не начнет вытекать жидкость. Делать это можно сразу над заливным отверстием и как только потечет масло, сразу одевать на переходник. Если делаете над тазиком, просто зажмите пальцем и поднесите к инструменту.

При перекачке жидкости, внешняя емкость должна располагаться выше инструмента, чтобы жидкость перетекала в систему по закону сообщающихся сосудов. Также в ней должны быть отверстия для поступления воздуха при уменьшении уровня масла.

Такая переделка домкрата для работы вверх ногами обеспечивает максимальную эффективность при полном вытравливании воздуха из системы. В идеале, воздуха быть совсем не должно, но частичка в объеме кубического сантиметра не вызовет больших неудобств.

Основательная переделка

По сложности повторения, данный способ не слишком отстает от первого, а для бывалых хозяев, и вовсе, может быть более удобным. Суть данного усовершенствования заключается в простейшем дополнении внутренней системы одной единственной деталью. Дополнительным плюсом, по сравнению с предыдущим вариантом, можно отметить отсутствие внешней емкости (вид инструмента не измениться). Из минусов, на ум приходить только то, что инструмент не сможет использоваться в обычном положении, а на боку, только при наклоне на сторону насоса. В целом, данный метод более надежен и не так сильно зависит от завоздушенности, как предыдущий.

Внешний корпус устройства зафиксирован верхней гайкой, которую надо открутить. Легче всего это сделать на стационарных тисках, гаечным или разводным ключом. Если есть только тиски, можно попробовать зажать в них гайку и повернуть домкрат за основание против часовой стрелки.

После демонтажа внешнего корпуса масляного резервуара, нам откроется основание с несколькими отверстиями (2-3, в зависимости от модели). Нам необходимо то, через которое всасывается масло. Обычно оно расположено к насосу ближе всех. Именно в этом отверстии необходимо плотно зафиксировать трубочку, чтобы жидкость забиралась не снизу-сверху, а сверху-снизу (когда домкрат будет перевернут).

На этапе удлинения всасывающего канала, каждый включает смекалку, используя любые подручные и доступные материалы. Устанавливают трубки от тормозных систем, обрезки антенн от радиоприемника, трубочки от сока, изоляции проводов и даже силиконовые шланчики от капельницы, прижимая их хомутом к блоку цилиндра. Кто-то фиксирует без клея, засовывая трубочку вплотную, кто-то нарезает резьбу и вкручивает. На этом этапе все зависит от возможностей. Конечно, надежней будет вкрутить металлическую трубку на резьбу, но тут надо решить, насколько такая процедура оптимальна.

Перед окончательной фиксацией и объединением системы с трубкой, необходимо установить точную длину последней. Для вычисления этого значения, просто одеваем внешний корпус обратно на домкрат, засовываем трубку внутрь и прикладываем к всасывающему отверстию. Верхний край трубки должен оканчиваться за 5-10 мм до края внешнего корпуса. Намечаем, отрезаем и фиксируем на своем месте. На этом модернизация завершена.

Собираем прибор, не забывая о уплотнительных прокладках, заливаем масло, переворачиваем упором вниз и прокачиваем несколько раз. Если инструкция с фотографиями передала картину недостаточно полно, рекомендуем ознакомиться со следующим роликом, чтобы более наглядно увидеть, как переделать домкрат чтобы он работал вверх ногами. Видео, представленное ниже демонстрирует простой процесс модернизации системы при помощи куска изоляции и трубочки от сока.

Прописные истины

Знаете ли Вы, что эффективность использования домкрата во многом зависит от правильного выбора при покупке? Основополагающим моментом является соблюдение рекомендуемого показателя грузоподъемности. Он должен быть не менее показателя массы Вашего автомобиля. К примеру, для малолитражного авто весом в 800 кг подойдет домкрат с грузоподъемностью в 1000 кг. Эффективно поднять более тяжелый автомобиль этим устройством не получится, а если даже удастся, то перегруз приведет к поломке подъемного механизма или падению и повреждению автомобиля. Перегрузка страшна не только с точки зрения материального вреда, но и с точки зрения безопасности пользователя. Падающий автомобиль может нанести травмы находящемуся поблизости человеку.

Подъем по всем правилам

Прежде чем орудовать домкратом, нужно поставить автомобиль на ровной горизонтальной поверхности. Если неприятность случилась в дороге, и есть возможность съехать с автострады, найдите безопасное место с минимальным движением машин. Переведите коробку передач в соответствующий режим: автоматическую – в режим «Park», механическую – на заднюю или переднюю передачу, поставив ручной тормоз. Если Вы будете заменять тормозные барабаны или заднее колесо, на «ручник» ставить не надо. В этом случае нужно зафиксировать передние колеса с помощью башмаков. Вообще фиксация колес полагается при выполнении любых работ. Стопорятся колеса, находящиеся в противоположной установке домкрата части корпуса.

Теперь поговорим о том, в какое место установить сам домкрат. Понятное дело, что устройство располагается в той части кузова авто, которую нужно приподнимать. Но тут надо соблюдать осторожность: не фиксируйте его в месте расположения деталей, которые могут деформироваться. Рекомендуется делать упор в балку передней подвески или на ось задних колес. Для каждой модели автомобиля производителем предусмотрены штатные места для установки. Узнать о них можно в техпаспорте транспортного средства. Правильное размещение домкрата поможет избежать повреждения машины.

Важно знать! Автомобили с пластиковым обвесом не рекомендуется поднимать реечными домкратами, так как можно повредить бампер, да и осуществить подъем не удастся. В данном случае подойдет пневматическая или подкатная модель, которая будет воздействовать непосредственно на днище авто.

Поверхность под домкратом должна быть ровная и твердая, чтобы его основание не ушло в землю под весом большим весом. Особенно это касается реечных моделей, называемых в народе «хай-джеки». Обладая большой высотой подъема, они не отличаются устойчивостью, так как имеют вертикальную конструкцию и одну точку опоры. Если машина увязла в грязи, под домкрат нужно подложить специальную опору «off–road» или обычную доску. Это поможет создать устойчивость, необходимую для безопасного подъема автомобиля. Исключением являются надувные домкраты, которые могут устанавливаться практически на любых поверхностях, так как в надутом виде равномерно принимают вес поднимаемой части кузова на большую опорную площадь, а не на одну точку.

Разные по типу домкраты приводятся в действие разными способами: механические – с помощью нажатия на рычаг или вращением рукоятки, пневматические – силой сжатого воздуха, подаваемого от компрессора, воздушные – от выхлопных газов автомобиля. При работе со всеми этими устройствами важно помнить о том, что поднимать автомобиль нужно плавно, контролируя при этом силу и скорость нажатия на рычаг или интенсивность подачи воздуха. Это поможет избежать резкого поднятия и повреждения кузова. Более подробный алгоритм действий при поднимании/опускании автомобиля Вы найдете в инструкции Вашего домкрата.

Запомните, что домкрат только приподнимает машину, но не является ей опорой при обслуживании. Чтобы обезопасить себя, зафиксируйте автомобиль специальными колодками или опорами. Лучше всегда возить эти приспособления в багажнике, чтобы неприятности в дороге не вынудили подыскивать им замену. Подкладывая камни или кирпичи под автомобиль, нельзя быть до конца уверенным в надежности такого сооружения. Но случается, что других вариантов нет, и приходится прибегать к таким мерам. В этом случае, прежде чем ложиться под автомобиль, убедитесь, что он не шатается, покачав корпус, и, при необходимости, усильте опоры. Грамотные действия на этом этапе гарантируют Вашу безопасность и помогут избежать увечий.

Уход за домкратом – гарантия длительной службы

После эксплуатации домкрат нужно очищать от загрязнений, особенно после работы в полевых условиях, например, при вытаскивании машины из грязи. Ведь песок, пыль и твердые частицы, налипшие на реечный или винтовой механизм, увеличивают сопротивление при подъеме. Также рекомендуется смазывать трущиеся детали маслом. Чистый и смазанный подъемный механизм будет работать плавно, а пользователю не придется прилагать больших усилий.

Перед дальними поездками рекомендуется проверить домкрат: осмотреть его на наличие заусенцев и сколов, проверить все болтовые соединения и при необходимости затянуть их, убедиться в исправности стопорного устройства, храповика, шестеренок и других рабочих элементов. У гидравлического домкрата нужно проверить состояние корпуса и прокладок, осмотреть его на предмет утечки рабочей жидкости. Все неисправности следует устранять, согласно инструкции. Если устройство находится на гарантии, не разбирайте его самостоятельно, лучше отвезите в сервисный центр. Профессионалы, обладающие специальными знаниями и необходимыми запчастями, качественно выполнят ремонт.

При транспортировке домкрата в багажнике автомобиля нужно соблюдать несколько простых правил. Для сохранности корпуса устройства рекомендуется перевозить его в коробке. Это снизит риск получения сколов и повреждений при движении, а также механизм не будет пылиться. Пневматические и механические домкраты можно транспортировать в любом положении, а гидравлические бутылочные – только в вертикальном, чтобы избежать утечки рабочей жидкости.

Грамотный подход и соблюдение простых рекомендаций помогут Вам правильно использовать домкрат, снизив риск его поломок, повреждения автомобиля или причинения вреда собственному здоровью.

Работает ли гидравлический домкрат в горизонтальном положении

Гидравлические домкраты, которыми комплектуют грузовые автомобили и сельскохозяйственную технику, могут применяться только там, где требуется приложить усилия в вертикальном направлении. При наклоне домкрата его насос перестает работать. А в хозяйстве очень часто нужен гидравлический инструмент, работа которого не зависит от направления приложения усилия.

Я изготовил такое устройство, отделив насос от рабочего цилиндра и соединив их шлангом высокого давления. За основу конструкции взял домкрат (грузоподъёмностью 5т с ходом плунжера около 160 мм, ходом винта 95 мм), развивающий давление до 420 атм.

Сначала я разобрал домкрат, отвернув верхнюю большую гайку и вывернув направляющий цилиндр с рабочим плунжером.

Затем изготовил из стали четыре новые детали, изображенные на рисунках 1—4. Подпятник (рис.1) привернул к направляющему цилиндру. К подпятнику с помощью штуцера (рис.2) присоединил шланг высокого давления. На место направляющего цилиндра в основание домкрата завернул сердцевину (рис. 3). Сборку гидронасоса завершил крышкой (рис.4), которой через прокладку прижал стакан к основанию. Толщина крышки 8 мм. Полость между стаканом и сердцевиной заполнил маслом через отверстие в крышке, заглушенное затем пробкой. Внутри не должно оставаться воздуха. Шланг высокого давления, идущий от гидроцилиндра, ввернул в сердцевину.

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

1. Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
2. Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
3. Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Какие работы позволяет выполнять устройство домкрата бутылочного типа

Таблица характеристик домкратов.

Сферой применения бутылочных домкратов является автосервис, связанный с обслуживанием и ремонтом автомобилей. Бутылочный тип домкрата широко применяется в железнодорожном хозяйстве, поскольку позволяет производить ремонт железнодорожных составов.

Домкрат гидравлический применяем как силовой узел прессов, трубогибов либо труборезов. Если после осмотра механизма можно сделать вывод об исправности устройства, то следует приступить к выполнению работ. В сочетании с большой грузоподъемностью компактный размер инструмента позволяет применять его в гаражах, мастерских. Прибор можно перевозить в багажнике автомобиля, что позволяет осуществить замену пробитых колес при возникшей необходимости.

Механизм домкратов бутылочного типа обладает надежностью. Гидравлические домкраты применяются в процессе ремонта автомобилей, который необходимо поднять и зафиксировать на нужной высоте. Например, механизм позволяет осуществить снятие колеса автомобиля для его последующей балансировки с помощью специального оборудования.

Его удобно транспортировать, что осуществляется исключительно в вертикальном положении, поскольку масло в горизонтальном положении инструмента способно вытекать. В целом срок его службы определяется количеством прокладок и сальников в его устройстве.

Конструкция гидравлического домкрата бутылочного типа и ее особенности

Устройство домкрата бутылочного типа.

Устройство домкрата бутылочного типа показано на рисунке. Каждому элементу, входящему в состав конструкции соответствует определенный номер, подразумевающий наличие в механизме:

Всасывающий клапан расположен на патрубке резервуара. Это должно препятствовать процессу возврата жидкости обратно в резервуар, если плунжер насоса опущен. Расположение нагнетательного клапана относится к патрубку цилиндра, который не позволяет при подъеме насосного плунжера гидравлической жидкости покидать цилиндр.

Открытие клапана производится специальным винтом, позволяющим сделать сброс давления в устройстве. Затем груз опускается к земле. В целом данная конструкция является проверенной временем.

Подключение бутылочного домкрата к насосу или насосной станции осуществляется за счет наличия полумуфты соединения, являющегося быстроразъемным. Она исключает потери жидкости в результате отсоединения инструмента от источника давления. Основными элементами конструкции являются:

Быстроразъемная полумуфта бутылочного домкрата исключает потери жидкости в результате отсоединения инструмента от источника давления.

Корпус является направляющим цилиндром для плунжера и в то же время специальным резервуаром для рабочей жидкости. Если домкрат имеет грузоподъемность до 20 тонн, то расположение его подъемной пяты отмечается в части винта, который ввернут в плунжер. Поэтому начальная высота механизма может быть увеличена при выворачивании винта.

Плунжер должен перекачать масло из одного общего резервуара в другой, находящийся под поршнем. При появлении масла под поршнем должно произойти его перемещение. Масло уже не возвращается в общий резервуар благодаря срабатыванию клапана. Пока плунжер работает, масла в резервуар, находящийся под поршнем, поступает все больше и больше из общего резервуара.

Неотъемлемым элементом бутылочного домкрата является жидкость, которая обладает характеристикой несжимаемого рабочего материала. Это позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте, обеспечивая точность при торможении.

Веретенное масло позволяет плавно опускать и поднимать груз, а также фиксировать его на определенной высоте.

Регулировать скорость процесса опускания груза позволяет отверстие, необходимое для вытекания специальной жидкости, поступающей из цилиндра, которая может иметь различный состав. Возможно применение незамерзающих смесей, в состав которых входят следующие компоненты:

Веретенное масло застывает при температурном уровне ниже 35°С. При выборе бутылочного домкрата учитывается высота подъема и подхвата, а не только грузоподъемность. Грузоподъемность может быть достаточной для поднятия автомобиля, а рабочий ход будет низким. При этом требуется контроль над уровнем гидравлической жидкости, сальниками и их герметичностью.

Устройство домкрата

Принцип действия у всех гидравлических домкратов одинаков

1. Поворотная площадка, упирающаяся в днище.
2. Шток гидроцилиндра. За счет возвратно-поступательные движения и через систему силовых рычагов управляет подъемом упорной площадки.
3. Главный цилиндр гидравлической системы. Основной силовой агрегат.
4. Рычаг или ручка. Имеет возможность вращаться на 360°. Выполняет функцию рычага насоса для перемещения рабочей жидкости в резервуар гидроцилиндра. Кроме того, может выполнять функцию управления – включать-выключать напорный клапан или спускной. Обычно, для удобства эксплуатации и хранения, ручка делается съемной.
5. Плунжер. Выполняет функцию насоса.
6. Винт контроля спускного клапана. Позволяет опускать автомобиль, стравливая давления в системе.
7. Пружина, создающая усилие для возврата поршня домкрата в исходное положение при уменьшении давления в системе.
8. Съемная транспортировочная рукоятка. На некоторых домкратах она может отсутствовать или быть стационарной.
9. Ремкомплект гидравлики. Необходимый набор уплотнений для обслуживания.
10. Крышка, предохраняющая шток основного цилиндра от пыли и грязи.
11. Металлические колеса.
12. Система рычагов.
13. Корпус. Может изготавливаться из стали и алюминия. Домкраты подкатные профессиональные отличаются более массивными и крепкими корпусами, что связано с более интенсивной эксплуатацией.

Автомобильный домкрат гидравлический подкатной работает на жидкости. Принцип работы основан на перемещении поршня. Давление, необходимое для подъема груза, создается перекачиванием рабочей жидкости в рабочий цилиндр посредством плунжера. Плунжер приводится в движение посредством длинного рычага. Цилиндр расположен горизонтально и связан через систему рычагов с упорной площадкой. Наличие клапанов и применение сообщающихся камер во много раз увеличивает силу, которая прикладывается к рычагу. Появление масла в поршневой полости заставляет его перемещаться, выдвигая шток. Чтобы масло не пошло назад, применяется запорный клапан, который закрывает отток. Опускание площадки проводится поворотом винта, который открывает специальный клапан. В результате сброса давления стравливается жидкость из рабочей полости, происходит опускание груза на необходимую высоту. По высоте подкатные механизмы малы, но имеют весьма высокую устойчивость. Это качество они приобрел благодаря большой площадке, которая выполняет функцию опоры, а также придает прочности самой конструкции. В устройстве домкрата присутствует еще и запорный клапан, предназначение которого в том, чтобы зафиксировать груз, во время подъема. Для большей надежности и безопасности можно использовать домкрат подкатной с фиксатором. Собачка-фиксатор позволяет удерживать вес на необходимой высоте без лишних усилий.

Свойства и характеристики бутылочного домкрата

Бутылочный домкрат обладает превосходной грузоподъемностью при небольших приложенных усилиях.

Домкраты изготавливаются из простой или нержавеющей стали, которая может быть легированной. Это может быть и алюминий. Гидравлический домкрат, имеющий жесткую конструкцию, является устойчивым механизмом с плавным ходом во время его действия.

Для устройства характерна точность торможения, компактность, высокий КПД (0,75 — 0,8). Оно позволяет поднимать грузы практически с нулевой высоты. Благодаря таким особенностям конструкции домкрата, сфера его применения является очень широкой. Конструкция бутылочных домкратов имеет свои основные недостатки и преимущества, поскольку данное устройство отличается наличием:

КПД механизма, достигающий 80%, обеспечивает значительную грузоподъемность, которая составляет 100 тонн и более. Данная характеристика проявляется при малых усилиях, прилагаемых к плунжеру насоса, поскольку за счет наличия клапанов сила, прикладываемая к рычагу, способна увеличиваться в десятки раз. Имея малую скорость, устройство обладает небольшим циклом подъема, для которого не характерна большая высота.

Главная / Полезная информация / что такое домкрат?

Гидравлические, реечные домкраты для промышленности.(Подробнее)

-Гидравлические и пневматические домкраты для автосервиса и производства.(Подробнее)

Что такое домкрат, типы домкратов, устройство домкрата, принцип действия домкрата гидравлического

Что такое домкрат? Это стационарный, переносной или передвижной грузоподъемный механизм для подъема и фиксации на заданной высоте тяжелых предметов. Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

Как правило, домкрат у многих ассоциируется со сменой колес автомобиля. На самом деле он применяется гораздо шире. Домкрат может выполнять как сложнейшие операции, например перемещать пролеты моста, так и более легкие: поднять и держать корпус автомобиля при ремонтных работах. Также с помощью современного домкрата можно натянуть провода на линиях высокого напряжения, сжать мощную пружину, протолкнуть через грунт трубу водопровода, разрушить старое перекрытие в здании и многое другое. Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. В отличие от других подобных ему устройств(например, лебедки)он более компактен, прост в обслуживании, надежен в эксплуатации. Еще одно его отличие в том, что при работе домкрат всегда располагается непосредственно под грузом.

По типу привода различают домкраты ручные и электрические. По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические (в том числе специальные) и пневматические. Грузоподъемность некоторых домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров.

Простые и удобные реечные домкраты:

Основной деталью реечного домкрата является грузонесущая стальная рейка с опорной чашкой для груза. Важная особенность реечного домкрата это низкое расположение подъемной площадки. Нижний конец рейки (лапа) имеет прямой угол для подъема грузов с низко расположенной опорной поверхностью. Поднятый на рейке груз удерживается стопорными устройствами.

По типу передаточного механизма реечные домкраты делятся на рычажные и зубчатые. В первом случае рейка выдвигается качающимся приводным рычагом, во втором — шестерней, вращаемой приводной рукояткой. Домкраты грузоподъемностью до 6 тонн имеют одноступенчатую передачу, от 6 до 15 тонн-двухступенчатую, свыше 15 тонн-трехступенчатую. Домкраты работают как в вертикальном , так и в горизонтальном положении. Эти приспособления простыи удобны в обслуживании, ремонтопригодность их высокая. Еще к их достоинствам относят большой рабочий ход и высоту подъема, компактность, плавность хода, высокий КПД (до 0,85).

Надежные и устойчивые винтовые домкраты:

Главная деталь винтового домкрата это винт с шарнирно закрепленной грузоопорной чашкой, приводимый во вращение рукояткой. Роль несущих элементов выполняют стальной корпус и винт. В зависимости от направления вращения рукоятки винт поднимает или опускает откидной подхват. Удержание груза в нужном положении происходит за счет торможения винта, что обеспечивает безопасность работы. Для горизонтального перемещения груза используется домкрат на салазках, снабженных винтом. Грузоподъемность винтовых домкратов- до 15т. Основные преимущества винтовых домкратов: значительныйрабочий ход и высота подъема, малый вес, низкая цена. Винтовой домкрат в большенстве случаев надежен в эксплуатации. Это обусловлено тем, что груз фиксирует трапецеидальная резьба и при его подъеме гайка вращается вхолостую. Кроме того, к достоинствам этих инструментов относят прочность и устойчивость, а также то, что они могут работать без дополнительных подставок.

Мощные гидравлические домкраты:

Гидравлические домкраты, как следует из названия, работают на жидкости. Такие домкраты различаются по конструкции (одно-и двухплунжерные) и по типу привода (ручные периодического действия или электрические непрерывного действия). Основные несущие элементы: корпус, выдвигаемый поршень (плунжер)и рабочая жидкость (как правило, гидравлическое масло). Корпус является направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. при движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего целиндра, видвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны. К достоинствам гидравлических домкратов относится жесткость конструкции, устойчивость, плавность хода, точность торможения, большая грузоподъемность, компактность, небольше усилие на приводной рукоятке, высокий КПД (0,75-0,8).Устройство гидравлического домкрата позволяет поднимать грузы с минимальной высоты почти у основания конструкции. Это расширяет сферу его применения по сравнению с механическим домкратом. К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции (перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара). Еще одна трудность это невозможно точно отрегулировать высоту опускания. Кроме того, у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств. Грузоподъемность гидравлических домкратов колеблется в пределах от 2 до 200т. Вариации упомянутых устройств множество-это и класические бутылочные(одноштоковые и телескопические), и подкатные, и специальные домкраты-ромбовые, двухуровневые и зацепные. Принципиальное отличие домкратов гидравлических специальных от обычных заключается в том, что они предназначены для подъема тяжелых грузов на значительную высоту, достигающую несколько метров. Более того, домкраты специального назначения позволяют фиксировать и удерживать грузы на этой высоте. Гидравлический одноштоковый домкрат бутылочного типа отличает простота конструкции и удобство эксплуатации, что расширяет область его применения и позволяет эффективно выполнять работы любой сложности. Разновидность гидравлического домкрата-домкрат подкатной. Из низкого стального корпуса на колесиках плунжером выдвигается рычаг с подъемной пятой. Как правило, такой домкрат оснащается длинной приводной ручкой, за счет чего снижается рабочее усилие. Но подкатной домкрат работает только на ровном и твердом покрытии. Чтобы домкраты, равно как и другой гидравлический инструмент, служили долго и надежно, надо четко соблюдать правила эксплуатации. Именно из-за нарушения инструкций и возникает подавляющее количество поломок. В частности, нужно следить, чтобы в рабочую жидкость не попадали грязь и песок, а также контролировать уровень масла в баке.

Пневматические домкраты и стеклодомкраты:

Пневматические незаменимы в случае небольшого зазора между опрой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом , неровном или болотистом грунте. Пневматические домкраты активно используют при проведении ремонтных и строительно-монтажных работ на любых объектах. Пневматический домкрат- излюбленный инструмент автолюбителей. По мизерности физических затрат с ним не сравнится, пожалуй, ни одно другое подобное устройство. Главный недостаток пневматических домкратов- их высокая стоимость. На нее влияют относительная сложность конструкции, связанная в основном с герметезацией соединений, дорогостоящая технология изготовления герметичных оболочек. Для полноты картины, пожалуй, стоит поговорить и о стеклодомкратах, или в просторечии-присосках. Их используют для переноски и монтажа стекол, глазурованной кафельной плитки и пластика. Стеклодомкрат представляет собой пластиковый корпус с резиновой подошвой. В зависимости от количества присосок названные приспособления подразделяют на одно-, двух- и трехсекционные.

Какому домкрату отдать предпочтение?

При выборе необходимо учитывать грузоподъемность- максимальное усилие, развиваемое домкратом. Немаловажное значение имеет высота подхвата-расстояние по вертикали от опорной площадки до подхватав его нижнем рабочем положении. Другие важные характеристики: высота подъема, рабочий ход. Нужно обратить внимание на то,какое усилие требуется при поднятии груза. Нужно учесть, насколько домкрат устойчив, то есть способен сохранять рабочее положение под воздействием различных факторов. Не упадет ли он из-за неправильной установки, неровной рабочей поверхности, сильного порыва ветраи т.д. Устойчивость в основном зависит от площади опорной площадки и от жесткости ее соединения с другими деталями домкрата. И наконец, ещеодин важный момент. Тот или иной тип домкрата следует выбирать в зависимости от того, какую работу необходимо выполнить. Кроме того, этот инструмент, как, впрочем, и любой другой, требует не только сноровки, но и бережного к себе отношения.

Общепринятые характеристики домкратов:

Грузоподъемность домкрата – характеризует максимально возможный вес поднимаемого груза. Высота подхвата – минимальное расстояние между опорной поверхностью (землей, полом) и подхватом (опорной точкой домкрата) в нижнем рабочем положении, соответственно — нижней кромкой груза. В автомобильном разрезе это клиренс. Высота подъема – максимальное расстояние от опорной поверхности до подхвата в верхнем рабочем положении. Рабочий ход – расстояние между нижним и верхним рабочим положением подхвата. Собственный вес – вес домкрата в рабочем состоянии. Для некоторых видов домкратов актуальна так же характеристика передаточного числа – например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах. От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса. Устройство гидравлического домкрата.

Принцип действия гидравлического домкрата.

Как следует из названия, принцип действия таких домкратов использует жидкость, а точнее – принцип сообщающихся сосудов. В качестве рабочей жидкости обычно используют гидравлическое масло. Смотрим на схему:

На иллюстрации – типичная конструкция так называемого бутылочного гидравлического домкрата. Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх. Характерная и необходимая деталь такого домкрата – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре. Всасывающий расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера. Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция.Достоинства. Важная особенность гидравлики – несжимаемый рабочий материал, то есть жидкость. Отсюда – плавность подъема и опускания, фиксация груза на необходимой высоте и точность торможения. Кроме этого, гидравлические домкраты обладают высоким, до 80%, КПД и значительной, до 100 и более тонн, грузоподъемностью при относительно малом усилии на плунжере насоса. Недостатки. Как это обычно бывает, недостатки проистекают из достоинств. Гидравлические домкраты относительно медлительны – один рабочий цикл насоса соответствует небольшой высоте подъема. Еще один недостаток – сложность хранения и транспортировки. Вертикальный гидравлический домкрат можно хранить и перевозить только в вертикальном положении иначе рабочая жидкость может покинуть отведенный ей объем и произвольно растечься по окружающей действительности.

Неисправности гидравлического домкрата и их устранение

Механический домкрат. Подъем автомобиля происходит при воздействии на рукоятку. Их используют довольно редко, поскольку требуют определенных физических усилий. Плюсом является то, что они занимают немного места;

Пневматический домкрат. Поднятие осуществляется благодаря сжатым газом. Не требует никаких физических усилий.

Скрапбукинг для начинающих своими руками: что это такое и как его делать. Что нужно для создания красивого альбома или блокнота (фото + видео)

Как сделать своими руками поделку: что можно сделать своими руками в домашних условиях

Поделки из монтажной пены своими руками: снеговик, елка, скульптуры, оригинальные фигуры с инструкциями (фото + видео)

Основные этапы работ

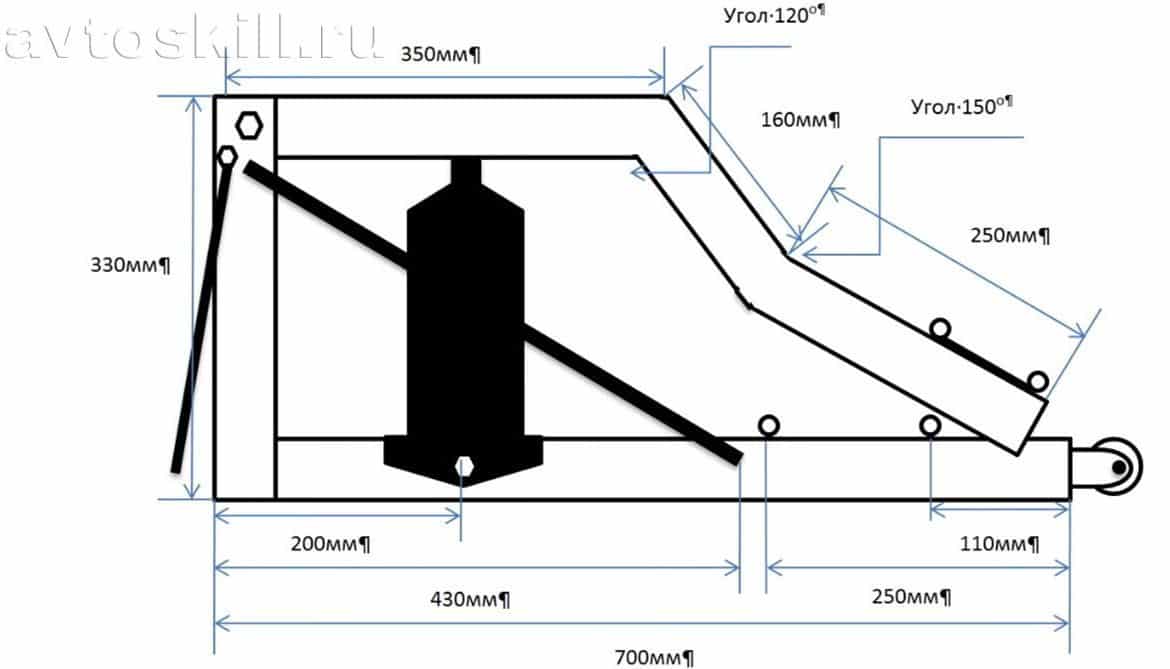

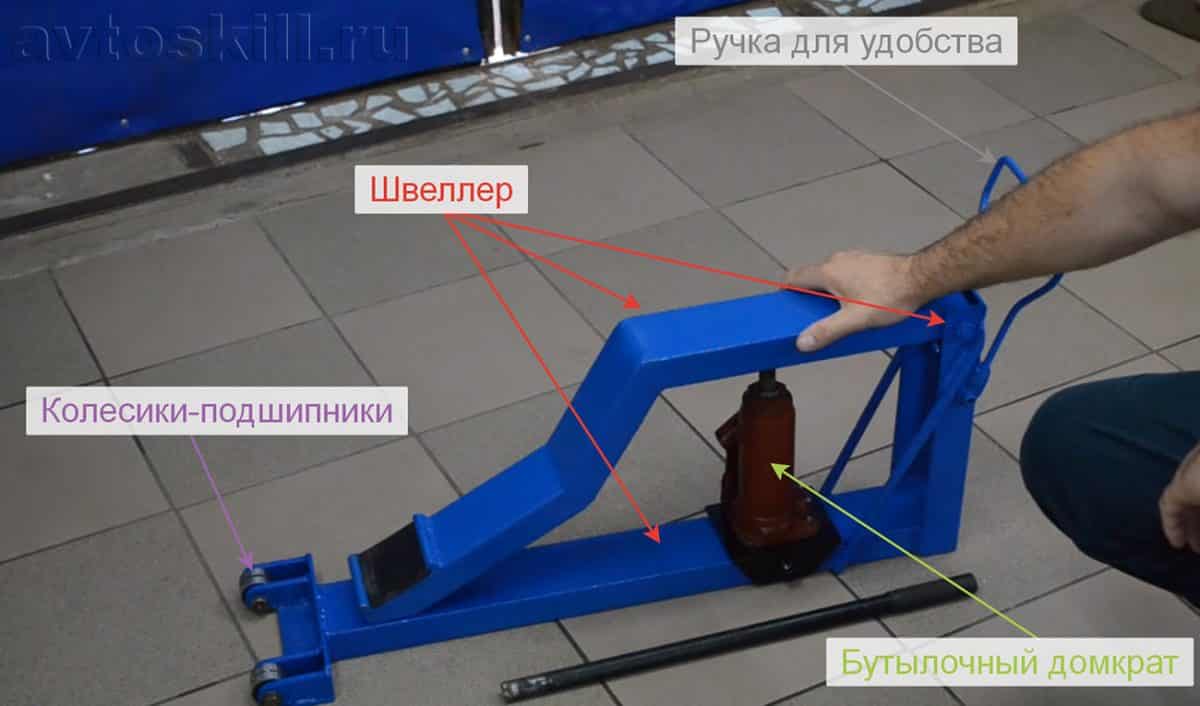

Конструкция самого приспособления довольно простая. Необходимо будет изготовить всего две детали: опорную площадку для гидравлического домкрата и подвижную часть с подхватом, которая будет перемещаться вверх-вниз по стойке.

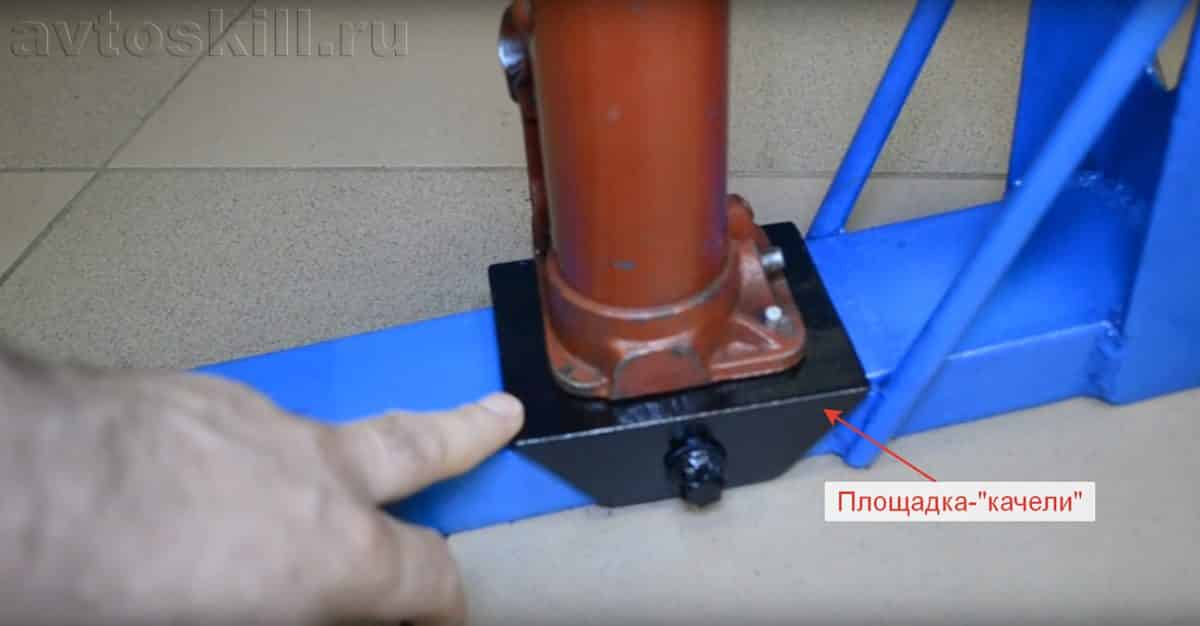

Первым делом автор изготавливает основание для бутылочного домкрата. К нему необходимо будет приварить стойку для перемещения подвижной детали. Естественно, свариваем заготовки, выдерживая прямой угол между ними.

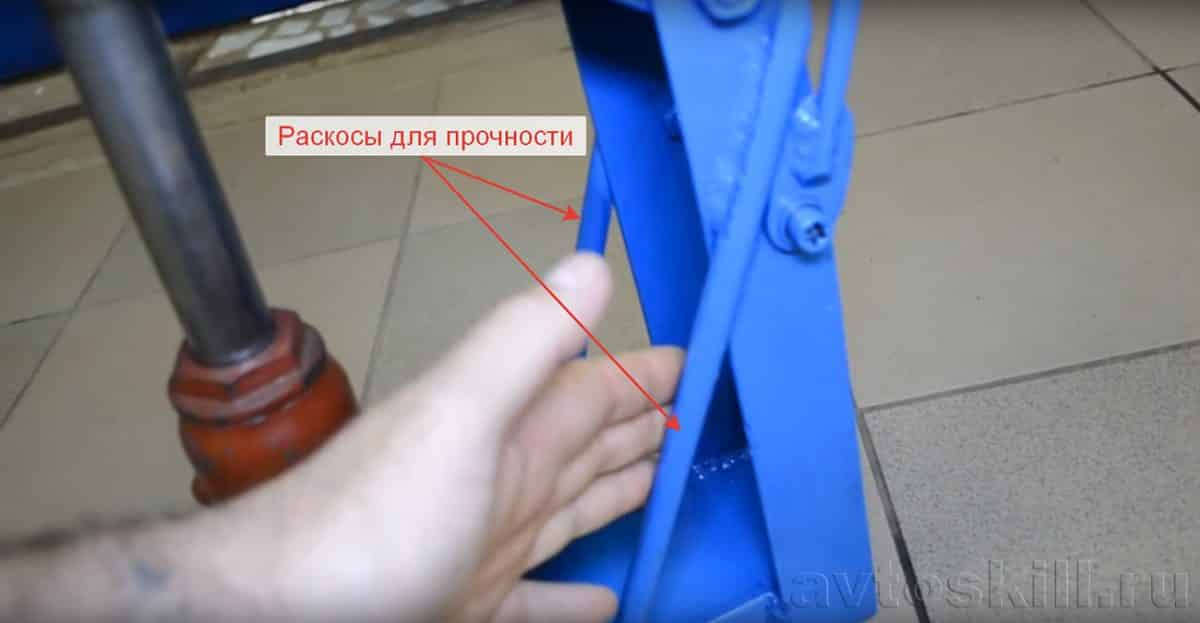

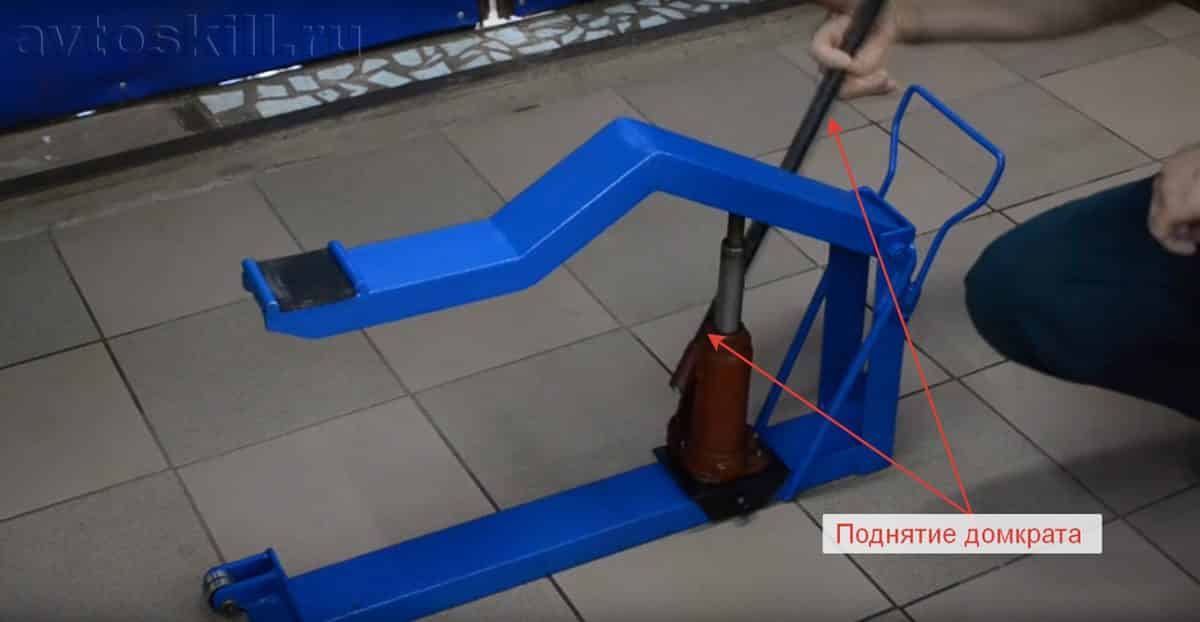

Потом останется только изготовить подвижный элемент конструкции. Зачищаем сварные швы и красим детали. После этого приступаем к сборке.

При желании дополнительно можно установить две возвратных пружины, которые позволят ускорить опускание подвижной части, когда она находится без нагрузки.

Почему не работает бутылочный домкрат?

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Как устранить неисправности и прокачать домкрат своими руками

Применение домкратов является эффективным, если знать, как прокачать домкрат. На сегодняшний день нельзя провести ремонт автомобиля, если нет домкрата. Это специальное устройство, с помощью которого можно поднимать грузы большой массы. В обеспечении рабочего усилия такого механизма участвует поршень, имеющий гидравлическую жидкость.

Устройство и принцип работы гидравлического домкрата.

Применяя домкрат, делают замену колеса, это позволяет отремонтировать подвеску автомашины. Различают следующие типы домкратов: выдвижные (стоечные) или подкатные. Вертикальное выдвижение стоечных домкратов осуществляется при наличии цилиндра, одного или нескольких. Высота выдвижения стоечного домкрата может быть разной.

Подкатной гидравлический домкрат имеет другую конструкцию. Металлический корпус устройства устанавливается на четыре колеса, которые необходимы для передвижения механизма. В его отверстиях укрепляют гидравлический цилиндр, имеющий подъемный механизм. Поднятие площадки производится за счет наличия специального цилиндра, выдвигаемого по горизонтали.

Какие элементы включает устройство гидравлических домкратов

Таблица характеристик домкратов.

Рычаг устройства обеспечивает приведение в действие насоса, перекачивающего гидравлическую жидкость в цилиндр через специальный клапан. Гидравлическая или рабочая жидкость – это масло, выдавливаемое в цилиндре. Домкрат опускается обратно при открытом клапане, расположенном на насосе, чтобы гидравлическая жидкость перетекла в него.

Применять гидравлические домкраты несложно. Они должны быть расположены на ровной поверхности земли под автомобилем. После закрытия клапана устройства его рычаг нажимается до тех пор, пока автомобиль не будет поднят на требуемую высоту от поверхности.

Чтобы опустить автомобиль обратно на землю, когда колесо уже заменено, клапан открывается плавно против хода часовой стрелки. Когда устройство находится в первоначальном положении, то клапан закрывают обратно, поворачивая его в противоположную сторону.

Как правильно прокачать домкрат

Принцип действия винтового домкрата.

Для домкрата, как и любого механизма, необходима периодическая проверка и обслуживание. Жидкость может доливаться в цилиндр, поскольку применение устройства связано с вытеканием масла через уплотнения, а также сальники. Используя домкрат для ремонта автомобиля, применяют страхующую подставку. Регулируя устройство с помощью нее, можно не дать упасть на землю автомобилю в случае, если домкрат неисправен.

Хранение устройства в тех местах, где есть повышенная влажность, приводит к появлению ржавчины у цилиндра. По той же причине рабочий цилиндр способен прийти в негодность. Вместе с тем недостаток гидравлического домкрата – это медленная скорость работы и небольшая высота подъема. Некоторые модели имеют достаточно большой собственный вес, поэтому перевозить в багажнике его не слишком удобно.

Инструкция для правильной прокачки устройства домкрата

Схема заправки гидравлического домкрата маслом.

Среди достоинств домкратов выделяют жесткую конструкцию, а также высоту подъема груза от земли, наибольшую грузоподъемность с плавностью хода, высоту подхвата минимальную. Все эти преимущества дают высокий КПД.

Установка штатного домкрата

Рассмотрим схему установки штатного домкрата на Рено Дастер:

1. Достаем домкрат с багажного отделения. Перед установкой необходимо поставить машину на ровную поверхность, асфальт или в гараже.
2. На штатном домкрате есть специальный крюк, который нужно вставить под порогом в отверстие. Зацеплять нужно со стороны днища.

Выступ под штатный домкрат

• Теперь крутим рукоятку, и домкрат начинает раскрываться. Нижняя, опорная часть должна ровно встать на поверхность.
• Крутим, пока автомобиль не поднимется на нужную высоту.

Установка домкрата достаточно лёгкая операция и не требует специальных знаний и умений.

Установка других видов домкратов

Гидравлический бутылочный домкрат

Некоторые домкраты не имеют крюка, а просто выемку на верхней платформе. Ее нужно подставить под выступ на автомобиле, который находится под порогом.

Выступ для домкрата вблизи

Также, можно использовать гидравлический домкрат, который также ставиться под это ребро. Все домкраты устанавливаются в месте, где порог соединяется с днищем и имеет, так называемое ребро.

Как работает гидравлический домкрат

Для точного определения причины поломки и её последующего устранения, следует иметь четкое представление принципа работы прибора. К счастью, гидравлические домкраты устроены достаточно просто, и большинство их неисправностей могут быть устранены своими силами. Обращение в сервис может понадобиться в случаях серьезных дефектов или полного отсутствия желания ознакомления с инструкцией по ремонту. Основы понимания действия прибора, следует заложить с разбора основных компонентов его механизма.

Перед описанием функциональных элементов, стоит заметить, что гидравлические домкраты имеют несколько подтипов и делятся на подкатные, бутылочные и ромбовидные. К классическому виду жидкостного подъемного механизма, больше всего приближен бутылочный тип, к которому относятся устройства с телескопическим, полым, зацепным и стандартным штоком. Для формирования правильного базового представления, разберем оригинальную модель без дополнительных модификаций. Итак, гидравлический бутылочный домкрат, состоит из следующих компонентов:

Читать также: Станок сверлильный калибр сс 16 550 отзывы

1. Основание корпуса . Опорная площадка для установки прибора на ровную поверхность.
2. Корпус . Внешняя часть гидравлического домкрата и, по совместительству, масляного резервуара.
3. Цилиндр плунжера . Герметичная камера, где создается давление жидкости, выталкивающей шток.
4. Рабочий плунжер . Выдвигаемый элемент с упором на конце.
5. Отверстие для заливки масла . Расположено в верхней, боковой части корпуса прибора.
6. Винт . Выдвижной элемент для увеличения высоты подъема домкрата. Закручивается в плунжер.
7. Головка корпуса . Резьбовое соединение, фиксирующее положение корпуса по отношению к цилиндру.
8. Уплотнительное кольцо . Обеспечивает герметизацию масляного резервуара, предотвращая вытекание жидкости.
9. Гайка винта . Верхняя часть головки корпуса с шестью гранями для удобного откручивания.
10. Серьга . Удобный элемент для ручной транспортировки домкрата. Присутствует не у всех моделей.
11. Головка винта . Конечная часть штока, упираемая в груз.
12. Рычаг . Съемный элемент ручного насоса, увеличивающий силу воздействия в несколько раз. В большинстве случаев, включает в себя специальный паз для откручивания запорного клапана (о нем далее).
13. Нагнетательный плунжер . Основной элемент насоса, приводимый в движение с помощью рычага. Перекачивает жидкость из одного резервуара в другой.
14. Цилиндр насоса . Герметичная камера и промежуточное звено в перекачивании масла между резервуарами.
15. Запорный клапан . Служит для объединения / изолирования масляного резервуара с цилиндром плунжера.
16. Всасывающий клапан . Регулирует движение жидкости внутри устройства, позволяя течь только в одном направлении (только на всасывание в цилиндр насоса).
17. Перепускной клапан . Противоположность всасывающего. Позволяет плунжеру насоса выдавить через себя масло, но обратно не пускает.

Суть действия устройства основывается на перекачивании жидкости из масляного резервуара в цилиндр с плунжером. При подъеме рычага, порция масла всасывается в цилиндр насоса, а при опускании, выдавливается в главный цилиндр подъемника. За счет этого, в главном отсеке образуется давление, выталкивающее поршень.

Главное, чтобы в отсек не попал воздух, который может снизить устойчивость и общую эффективность. Именно по этой причине, бутылочный гидравлический домкрат не работает горизонтально. Однако, даже в таком типе устройств есть модели, позволяющие производить подъем в различных положениях.

Как сделать что-то самому, своими руками — сайт домашнего мастера

Все эти годы я работал механическим домкратом, к плюсам которого, кроме доступности и компактности, в общем-то, отнести и нечего. Крайне небольшая площадь опоры вместе с постоянной необходимостью подкладывания различного рода брусков значительно замедляла и усложняла работу. Еще один вид домкратов, с коим я познакомился позднее, – пневматический, работающий от сжатого воздуха (компрессора).

Площадь опоры таких домкратов куда больше, да и нагрузка, которую они выдерживают, позволяет работать с серьезным грузовым транспортом или бревенчатым срубом дома.

Мы же уделим внимание более доступному в цене, но по своим показателям в разы превышающему механический-гидравлическому домкрату. Именно гидравлические домкраты идеально подходят не только для ремонта автомобиля, но и проведения строительных работ!

Заправка механизмов

Далее рассмотрим как правильно залить рекомендуемое масло в домкрат. Иногда при неправильной транспортировке гидравлическая жидкость может выливаться, пустоты заполняться воздухом. Это станет причиной отказа в работе домкрата. В таком случае необходима замена масла.

Читать также: Линзы h4 без разбора фары

Реечный механизм довольно габаритный, им пользуются не только для подъема кузова, но и для ремонта старых строений. Перед заменой смазочной жидкости необходимо полностью опустить механизм. Чтобы убедиться в этом можно снять остаточное напряжение посредством поворота против часовой стрелки выпускного клапана.

Горловина, в которую производится заливка располагается обычно на корпусе резервуара, чаще в нижней части цилиндра. Нужно освободить горловину от болта или заглушки, надежно защищающих масло в емкости. Затем понадобится масленка, сопло которой необходимо вставить в горловину и произвести заливку.

Гидравлической жидкости достаточно тогда, когда она начнет переливаться через край. Теперь останется только с усилием закрутить болт или вставить заглушку.

Заливать смазочную жидкость в бутылочный домкрат придется немного иначе. Но вначале также необходимо убедиться в том, что механизм опущен до упора. Подстраховаться можно с помощью того же способа, как и в реечном механизме.

В бутылочной конструкции заглушку следует искать на корпусе главного цилиндра в верхней части. Для начала снимают заглушку и производят заливку с помощью масленки, которую предварительно наполняют гидравлическим маслом, удалив из нее воздух. В данном случае уровень масла должен не доходить до заливного отверстия на 1/8 дюйма.

Замена масла в гидравлическом домкрате имеет свои особенности. Перед заливкой следует разобрать и почистить механизм. На поршне могут образовываться грязевые отложения и ржавчина. Далее необходимо осмотреть прокладки (они изнашиваются довольно быстро), и произвести их замену в случае нарушения целостности.

Не вскрывайте клапаны самостоятельно. Это может привести к выходу из строя всего агрегата.

Перед тем, как залить масло, нужно прокачать механизм, освободив его тем самым от воздуха, и слить старую жидкость. Затем можно приступить к заливке через специальное отверстие. Оно плотно закрывается пробкой на резьбе.

Необходимый уровень обозначен специальной риской, которая находится на корпусе. Когда уровень достиг отметки, пробку закручивают и прокачивают механизм, чтобы избавиться от воздушных пустот. Поршень следует поднять до предела. Затем снова открутить крышку и произвести долив, и снова прокачать. Так поступают несколько раз до тех пор, пока жидкость не начнет выливаться. Это свидетельствует о правильной заправке. Процедуру легче проделать с помощником.

Как вы смогли убедиться, заправка и замена масла в домкрате производится достаточно просто, всего лишь необходимо соблюдать рекомендации, с которыми вы познакомились в данной статье и самостоятельно проделать данную операцию не составит труда.

Гидравлический домкрат — это устройство для подъема и удержания на необходимом уровне грузов большой массы. Механизм может быть стационарным или мобильным. Его используют как отдельно, так и в качестве детали прессов, подъемников или кранов.

Виды домкратов и их особенности

В первую очередь хотелось бы обратить ваше внимание на то, что существует несколько актуальных конструкций домкратов. Самые популярные – гидравлические, подкатные и механические

Каждый тип обладает своими преимуществами и недостатками.

Механические домкраты весьма надежны, но большинство моделей не рассчитано на большие нагрузки. Гидравлические поднимают большие массы, но очень часто в местах уплотнений из-под прокладок подтекает масло. Что же касается пневматических, то это один из самых оптимальных вариантов. Самодельный домкрат для автомобиля изготовить не так уж сложно, давайте посмотрим, как именно. Начнем с самого простого.

Как пользоваться домкратом: общие правила работы

Как любое другое техническое приспособление, домкрат требует соблюдения техники безопасности при работе. Его использование не является сложным, главное, знать, куда ставить домкрат и что с ним делать дальше. Это далеко не новое приспособление, большинство образцов проверены временем и личным опытом.

Классический реечный домкрат

На водительских курсах не обучают тому, как правильно использовать и устанавливать это устройство. Необходимо все изучать самостоятельно. К тому же большинство людей, не зная четких правил, считают, что с его помощью можно не только поднимать и опускать груз, но и долго удерживать. Чтобы избежать возможных рисков для здоровья, необходимо изучить, как установить домкрат правильно.

В этом может помочь специально разработанный перечень правил:

Автомобиль должен быть размещен только на ровной поверхности. Не должно присутствовать каких-либо уклонов или других неровностей. Машина должна стоять так, чтобы не было никакой вероятности того, что она придет в движение.
Все колеса необходимо заблокировать очень надежно

Для этого подойдут кирпичи, деревянные клинья, камни или любые другие предметы.
Автомобиль должен подниматься и опускаться очень плавно, без резких движений и рывков.
Важно четко знать, куда подставлять домкрат правильно. Для подъема авто на днище есть специальные крепления под крючок домкрата. Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их

Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем. Здесь действуют те же правила — отсутствие резких движений, плавность.

Ни в коем случае не крепить за бампер спереди или сзади, как и за любые другие части машины, не предназначенные для этого.
Необходимо включить заднюю или переднюю передачу, поставить автомобиль на ручной тормоз и заблокировать колеса на противоположной от поднимаемой стороне.
Необходимо использовать подпорку, поскольку домкрат может только поднимать грузы, но не удерживать их

Подойдет подставка под домкрат своими руками, но важно, чтобы она была деревянная, железная или любая другая, кроме кирпичной или из другого ненадежного материала.
Перед тем как опуститься под автомобиль, важно несколько раз проверить надежность фиксации машины и приспособления. Для этого можно просто покачать в разные стороны автомобиль.
По окончании работ необходимо знать, как опустить домкрат вместе с автомобилем

Здесь действуют те же правила — отсутствие резких движений, плавность.

Домкраты существуют в трех типах исполнения — это механические, гидравлические и пневматические (надувные). Для каждого из этих типов существуют свои определенные правила эксплуатации.

Доработка подкатного домкрата

Переделка домкрата может быть полезной, если нужно поднимать груз на большую высоту, превышающую заводские показатели устройства. Также доработка может быстро и просто решить проблему безопасности подъёмного механизма. Это решается с помощью установки фиксатора в домкратной платформе. Оба варианта легкой модернизации, объяснены и показаны далее.

Увеличение высоты подъема

Малая высота подъема может ограничивать область применения домкрата для автомобилей с высокой подвеской. В таких ситуациях, владельцам инструмента, может быть интересно знать, как увеличить высоту подкатного домкрата. Простой удлинитель упора может быть изготовлен из подручных материалов. В приведенном ниже руководстве используется тормозной цилиндр от жигулей, но можно взять обычную толстостенную трубу подходящего диаметра. В первую очередь следует подготовить адаптер, приварив к верхней части трубы поперечную пластину в которой необходимо высверлить отверстие для фиксации (с диаметром штатного).

Далее откручиваем болт, на который крепится упорная чаша подкатного домкрата. Убираем упор со своего места и ставим на него удлинитель, просверленной пластиной к низу. Сверху конструкции ставим снятую ранее чашу. Берем длинный болт по диаметру отверстий, продеваем через упорную чашу и трубу, после чего затягиваем гайкой.

Такие домкраты с полезными доработками в виде увеличения высоты подъёма становятся полезными для подъёма внедорожников и микроавтобусов. При этом добавленная деталь (цилиндрик) остаётся съёмной частью механизма, ведь её можно при необходимости удалить, открутив болт обратно.

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

• Отверстие слива оставить открытым
• Налить масло, поработать рычагом, пока шток немного не поднимется
• Подливать и работать рычагом пока шток не поднимется до верхнего значения
• Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
• Отверстие слива, закрыть. Протереть домкрат. Все готово.

Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть подтеки, значит уплотнители стоит заменить.

Вариант №5. Домкрат-опрокидыватель своими руками

Домкрат-опрокидыватель для автомобилиста своими руками

С помощью такого домкрата можно поднимать автомобиль на значительную высоту. Конструкция состоит из обычного заводского домкрата и навесных приспособлений.

Есть и другое конструктивное исполнения опрокидывателя – вовсе без домкрата (см. фото ниже). Для подъема требуется всего один человек. Приспособление достаточно удобное, в сложенном виде места оно занимает практически столько же, сколько пара лыж.

Конструкция, для которой не нужен домкрат

Пример страницы из пошаговой инструкции в формате PDF, приведенной ниже.

Гидравлический подкатной домкрат своими руками

Основу (и подъемный рычаг, и подъемную площадку) гидравлического домкрата можно изготовить из швеллера. Для подъемной силы используется обычный гидравлический бутылочный домкрат. Для передвижения домкрата можно приделать колесики (можно заменить подшипниками, роликами или чем-то подобным).

Устройство самодельного гидравлического подкатного домкрата

Бутылочный домкрат рекомендуется устанавливать на подвижной площадке-«качелях», так как в процессе работы домкрат немного меняет свой угол, и требуется некая компенсация движений. Площадка должна немного раскачиваться из стороны в сторону. Сделать её можно из того же швеллера, просверлив сквозное отверстие в подъемной основе и посадив «качели» на болт так, чтобы оставался небольшой зазор в 0.5-1 см между основой и площадкой.

Подвижная площадка под бутылочный домкрат

Для увеличения прочности конструкции желательно по обеим сторонам основы сделать раскосы из прутьев. Чем толще прутья, тем лучше. Их приваривают к основе.

Устройство работает от бутылочного домкрата. Когда его приводят в движение специальной ручкой-прутом, он поднимается, что двигает вверх подъемный рычаг.

Процесс работы самодельного гидравлического подкатного домкрата

Чертеж такого гидравлического домкрата для изготовления его своими руками представлена на изображении ниже:

Чертеж гидравлического подкатного домкрата, который можно сделать своими руками

Также посмотрите несколько видео, где вы сможете подробнее узнать, как сделать гидравлический домкрат своими руками:

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

• Одноштоковый бутылочный, самый распространенный вид Рис 2.
• Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

• Ручной, приводится в действие давлением пользователя на рычаг
• Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него

Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Какой домкрат можно использовать

Подъем дома на заданную высоту производится следующими грузоподъемными приспособлениями:

• винтовыми. Они отличаются надежностью и простотой конструкции. Усилие воспринимает рабочая поверхность площадки, зафиксированная под прямым углом к оси резьбового штока. Винтовое устройство отличается увеличенной грузоподъемностью, компактными размерами;
• гидравлическими. Рабочий орган гидравлического подъемника перемещается в результате давления рабочей жидкости на поршень. Величина рабочего давления регулируется с помощью нагнетателя, связанного с рычагом. Конструкция отличается сложностью, по сравнению с винтовыми устройствами.

Как прокачать гидравлический домкрат? 6 необходимых действий

Как и любое устройство, работающее на гидравлике, домкрат необходимо периодически проверять и при необходимости подливать масло и прокачивать систему. Если в гидравлическом домкрате появились пузырьки воздуха, то он теряет свою функциональность, поэтому необходимо своевременно проводить прокачку. Специалисты рекомендуют ежегодно прокачивать оборудование не менее 2 раз. Такая частота предотвратит преждевременный износ домкрата и позволит ему прослужить не одно десятилетие. Так как прокачать гидравлический домкрат достаточно легко, то эту процедуру может выполнить любой автомобилист.

Какие виды гидравлических домкратов существуют?

Существует 6 основных видов домкратов, работающих при помощи гидравлики. Все разновидности очень удобны в эксплуатации, но из-за их особенностей не везде распространены. Чаще всего можно встретить бутылочные виды гидравлического домкрата, так как он имеет небольшой размер и хорошо справляется с поставленными задачами.

Бутылочный домкрат

Конструкция аппарата достаточно проста, но при этом прибор способен поднять от 2 до 100 тонн. Из-за небольшого размера корпуса и его специфического вида устройство прозвали бутылочным. Компактный размер позволяет возить домкрат в багажнике автомобиля и использовать его в любых условиях.

Среди автомобилистов наиболее распространено одноштоковое оборудование, но оно отличается небольшой высотой подъема.

В профессиональных мастерских или у людей, которые заинтересованы в поднятии грузов на более высокое расстояние от земли, может применяться конструкция с двумя или тремя штоками.

Виды и причины неисправностей

В связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.

Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу

Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы

Упор не поднимается . Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах.

Упор поднимается, но не держит груз

. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса.

Упор поднимается медленно / рывками

. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме. Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному).
