Мощный лазер своими руками за один вечер
Здравствуйте дамы и господа. Сегодня я открываю серию статей, посвященных мощным лазерам, ибо хабрапоиск говорит, что люди ищут подобные статьи. Хочу рассказать, как можно в домашних условиях сделать довольно мощный лазер, а также научить вас использовать эту мощь не просто ради «посветить на облака».
Предупреждение!
мощность 500 китайских указок), который может нанести вред вашему здоровью и здоровью окружающих! Будьте предельно осторожны! Используйте специальные защитные очки и не направляйте луч лазера на людей и животных!
Узнаём.
На Хабре всего пару раз проскакивали статьи о портативных лазерах Dragon Lasers, таких, как Hulk. В этой статье я расскажу, как можно сделать лазер, не уступающий по мощности продаваемым в этом магазине большинству моделей.
Готовим.
Для начала нужно подготовить все комплектующие:
— нерабочий (или рабочий) DVD-RW привод со скорость записи 16х или выше;
— конденсаторы 100 пФ и 100 мФ;
— резистор 2-5 Ом;
— три аккумулятора ААА;
— паяльник и провода;
— коллиматор (или китайская указка);
— стальной светодиодный фонарь.
Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением.
Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей.
Можно использовать и коллиматор из китайской указки, однако, лазерный диод будет сложно закрепить, а сам корпус коллиматора, наверняка, будет сделан из металлизированного пластика. А значит наш диод будет плохо охлаждаться. Но и это возможно. Именно такой вариант можно посмотреть в конце статьи.
Делаем.
Сначала необходимо добыть сам лазерный диод. Это очень хрупкая и маленькая деталь нашего DVD-RW привода — будьте аккуратны. Мощный красный лазерный диод находится в каретке нашего привода. Отличить его от слабого можно по радиатору большего размера, нежели у обычного ИК-диода.
Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус.
Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания.
На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ.
Пробуем.
Прежде чем устанавливать лазерный диод и собирать всё в корпус, проверьте работоспособность драйвера. Подключите другой лазерный диод (нерабочий или второй, что из привода) и замерьте силу тока мультиметром. В зависимости от скоростных характеристик силу тока нужно выбирать правильно. Для 16х моделей вполне подойдет 300-350мА. Для самых быстрых 22х можно подать даже 500мА, но уже совсем другим драйвером, изготовление которого я планирую описать в другой статье.
Выглядит ужасно, но работает!
Эстетика.
Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. Однако, не советую носить его с собой: мало ли какие претензии могут предъявить соответствующие органы. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза.
Это вариант с минимальными затратами — используется коллиматор от китайской указки:
Использование фабрично-изготовленного модуля позволит получить вот такие результаты:
Луч лазера виден вечером:
И, разумеется, в темноте:
Возможно.
Да, я хочу в следующих статьях рассказать и показать, как можно использовать подобные лазеры. Как сделать гораздо более мощные экземпляры, способные резать металл и дерево, а не только поджигать спички и плавить пластик. Как изготавливать голограммы и сканировать предметы для получения моделей 3D Studio Max. Как сделать мощные зеленый или синий лазеры. Сфера применения лазеров довольно широка, и одной статьёй тут не обойтись.
Как сделать лазерную указку своими руками
Лазерная указка — полезный предмет, предназначение которого зависит от мощности. Если она не очень велика, то луч можно наводить на удаленные предметы. В этом случае указка может играть роль игрушки и использоваться для развлечения. Она же может нести и практическую пользу, помогая человеку показывать на тот объект, о котором он говорит. Используя подручные предметы, можно изготовить лазер своими руками.
Кратко об устройстве
Лазер был изобретен в результате проверки теоретических предположений ученых, занимающихся еще только начавшей тогда зарождаться квантовой физикой. Принцип, положенный в основу лазерной указки, был предсказан Эйнштейном еще вначале XX в. Недаром это приспособление так называется — «указка».
Более мощные лазеры используются для выжигания. Указка дает возможность реализовать творческий потенциал, например, с их помощью можно выгравировать на дереве или на оргстекле красивый качественный узор. Самые мощные лазеры могут разрезать металл, поэтому они применяются в строительных и ремонтных работах.
Принцип действия лазерной указки
По принципу действия лазер представляет собой генератор фотонов. Суть явления, которое лежит в его основе, состоит в том, что на атом оказывает воздействие энергия в виде фотона. В результате этот атом излучает следующий фотон, который движется в том же направлении, что и предыдущий. Эти фотоны имеют одну и ту же фазу и поляризацию. Разумеется, излучаемый свет в этом случае усиливается. Такое явление может произойти только в отсутствии термодинамического равновесия. Чтобы создать индуцированное излучение, применяют разные способы: химические, электрические, газовые и другие.
Само слово «лазер» возникло не на пустом месте. Оно образовалось в результате сокращения слов, описывающих суть процесса. На английском полное название этого процесса звучит так: «light amplification by stimulated emission of radiation», что на русский переводится как «усиление света посредством вынужденного излучения». Если говорить по-научному, то лазерная указка — это оптический квантовый генератор.
Подготовка к изготовлению
Как говорилось выше, можно сделать лазер своими руками в домашних условиях. Для этого следует подготовить следующие инструменты, а также простые предметы, которые практически всегда имеются в домашнем обиходе:
- отвертку;
- нож;
- паяльник;
- напильник;
- вышедший из строя DVD-привод с исправным лазерным диодом;
- маломощную лазерную указку;
- 2 резистора на 1 Ом;
- 3 аккумулятора типа AAA;
- конденсаторы на 100 мкФ и на 0,1 мкФ.
Этих материалов хватит, чтобы выполнить все работы по изготовлению как простого, так и мощного лазера своими руками.
Самостоятельная сборка лазера
Потребуется найти дисковод. Главное, чтобы его лазерный диод был исправен. Конечно, дома такого предмета может и не быть. В этом случае его можно приобрести у тех, у кого он есть. Зачастую люди выбрасывают оптические приводы, даже если их лазерный диод еще работает или продают их.
Выбирая привод для изготовления лазерного устройства, нужно обращать внимание на фирму, в которой он был выпущен. Главное, чтобы этой фирмой не была Samsung: приводы от этого производителя оснащены диодами, которые не имеют защиту от наружного воздействия. Следовательно, такие диоды быстро загрязняются и подвергаются тепловым нагрузкам. Они могут быть повреждены даже в результате легкого прикосновения.
Лучше всего для изготовления лазера подходят приводы от компании LG: каждая их модель оснащается мощным кристаллом.
Важно, чтобы привод при использовании по прямому назначению мог не только считывать, но и записывать информацию на диск. В записывающих принтерах есть инфракрасный излучатель, необходимый для сборки лазерного устройства.
Работа заключена в следующих действиях:
- Разборка DVD-привода. Это нужно делать максимально осторожно, так как находящиеся внутри детали очень хрупкие.
- После разборки корпуса без труда можно заметить нужный компонент. Он представляет собой маленькое стеклышко, находящееся в передвижной каретке. В нем находятся пара диодов и линза. Луч способен навредить зрению, поэтому ни в коем случае нельзя направлять его в глаза, даже если он находится на расстоянии 100 м.
- Как только кристалл будет извлечен, нужно сразу же перевязать его концы проводами без изоляции. В результате образуются два выхода напряжения. К одному из них необходимо с помощью паяльника присоединить малый конденсатор, имеющий полярность «-«. К другому выходу также с помощью паяльника прикрепляется второй из заготовленных ранее конденсаторов. Его полярность «+».
- Питаться лазерная установка должна током напряжением 3 В и силой около 300 мА. Можно использовать три простых пальчиковых батарейки или аккумулятор мобильного телефона. Если скорость записи разобранного привода была небольшой, то и сила тока тоже может быть небольшой, например, всего 200 мА. Если же скорость была больше, то и силу тока следует увеличить.
- Коллиматор можно изготовить из оптической линзы. Ее можно взять из простейшей лазерной указки китайского производства.
Готовая лазерная указка, сделанная своими руками, может с легкостью разрезать целлофановые пакеты и моментально взрывать воздушные шары. Если же навести этот самодельный прибор на деревянную поверхность, то луч сию же минуту прожжет ее. При использовании необходимо соблюдать меры осторожности.
Как сделать мощный лазер в домашних условиях
При упоминании лазера большинство людей сразу вспоминают эпизоды из фантастических фильмов. Однако такое изобретение уже давно и плотно вошло в нашу жизнь и не является чем-то фантастическим. Лазер нашёл своё применение во многих сферах, начиная от медицины и производства и заканчивая развлечениями. Поэтому многим становится интересно, можно ли и как сделать лазер самому.
Изготовление лазера в домашних условиях
В зависимости от специфики и выдвигаемых требований, лазеры бывают совершенно разные, как по размерам (начиная от карманных указок и кончая габаритами с футбольное поле), так и по мощностям, используемым рабочим средам и другим параметрам. Конечно, мощный производственный луч сделать самостоятельно в домашних условиях невозможно, так как это не только технически сложные аппараты, но и очень капризные в обслуживании вещи. А вот простой, но надёжный и мощный лазер своими руками можно изваять из обычного DVD-RW привода.
Принцип работы
Слово «лазер» пришло к нам из английского языка «laser», что является сокращением из первых букв куда более сложного названия: light amplification by stimulated emission of radiation и дословно переводится как «усиление света посредством вынужденного излучения». Ещё его могут называть оптическим квантовым генератором. Видов лазеров очень много, а сфера их применения крайне обширна.
Принцип его работы заключается в преобразовании одной энергии (световой, химической, электрической) в энергию различных потоков излучения, то есть, в её основе содержится явление вынужденного или индуцированного излучения.
Условно принцип работы отображает следующий чертёж:
Необходимые для работы материалы
При описании основ работы лазера всё выглядит сложно и непонятно. На деле же сделать лазер своими руками в домашних условиях крайне просто. Понадобятся некоторые комплектующие и инструменты:
- Самое основное, что нужно для создания лазера, это DVD-RW дисковод, т. е. пишущий привод от компьютера или проигрывателя. Чем выше скорость записи, тем мощнее будет и само изделие. Предпочтительнее брать приводы со скоростью 22X, так как его мощность наиболее высокая, порядка 300 мВт. При этом отличаются они и по цвету: красный, зелёный, фиолетовый. Что же касается непишущих ROM’ов, они слишком слабые. Ещё стоит обратить внимание на то, что после манипуляций с приводом он больше не будет работать, поэтому стоит брать или уже вышедший из строя, но с рабочим лазером, или такой, попрощаться с которым будет не жалко.
- Ещё понадобится токовый стабилизатор, хотя и появляется желание обойтись без него. Но стоит знать, что все диоды (и лазерный не является исключением) «предпочитают» не напряжение, а ток. Наиболее дешёвые и предпочтительные варианты — это импульсный преобразователь NCP1529 или микросхема LM317 (аналог КР142ЕН12).
- Выходной резистор подбирают в зависимости от тока питания лазерного диода. Рассчитывают его по формуле: R=I/1,25, где I — номинальный ток лазера.
- Два конденсатора: 0,1 мкФ и 100 мкФ.
- Коллиматор или лазерная указка.
- Элементы питания стандарта ААА.
- Провода.
- Инструмент: паяльник, отвёртки, пассатижи и т. п.
Извлечение лазерного диода из DVD — привода
Основная часть, которую необходимо извлечь — лазер от dvd привода. Сделать это несложно, но стоит знать некоторые нюансы, которые помогут избежать возможных недоразумений во время работы.
Первым делом DVD привод нужно разобрать, чтобы добраться до каретки, на которой и находятся лазерные диоды. Один из них читающий — он слишком маломощный. Второй пишущий — именно то что нужно, чтобы сделать лазер из dvd привода.
На каретке диод установлен на радиатор и надёжно закреплён. Если не рассчитывается использовать другой радиатор, то вполне подойдёт и уже имеющийся. Следовательно, нужно снять их вместе. В противном случае — аккуратно отрезать ножки в месте входа в радиатор.
Так как диоды крайне чувствительны к статике, нелишним будет их защитить. Для этого тонкой проволокой нужно смотать между собой ножки лазерного диода.
Остаётся лишь собрать все детали воедино, а сам РОМ уже больше не нужен.
Сборка лазерного устройства
К преобразователю необходимо подключить извлечённый из сидирома диод, соблюдая полярность, так как в противном случае лазерный диод сразу же выйдет из строя и станет непригоден для дальнейшего использования.
С обратной стороны диода устанавливается коллиматор, чтобы свет мог концентрироваться в один пучок. Хотя вместо него можно использовать и входящую в состав рома линзу, или линзу, которую уже содержит в себе лазерная указка. Но в этом случае придётся проводить юстировку, чтобы получить необходимый фокус.
С другой стороны преобразователя припаиваются провода, соединяющиеся с контактами корпуса, где будут установлены элементы питания.
Поможет доделать лазер из двд привода своими руками схема:
Когда подключение всех составляющих выполнено, можно проверить работоспособность получившегося устройства. Если всё работает, то остаётся всю конструкцию поместить в корпус и надёжно там закрепить.
Корпус самодельной конструкции
Подойти к изготовлению корпуса можно по-разному. Отлично для этих целей подойдёт, к примеру, корпус от китайского фонарика. Можно использовать и уже готовый корпус лазерной указки. Но оптимальным решением может оказаться самодельный, из алюминиевого профиля.
Сам по себе алюминий имеет малый вес и, при этом отлично поддаётся обработке. В нём удобно расположится вся конструкция. Закрепить её тоже будет удобно. При необходимости всегда можно легко выпилить необходимый кусок или согнуть в соответствии с необходимыми параметрами.
Техника безопасности и тестирование
Когда все работы закончены, наступает время протестировать полученный мощный лазер. В помещении делать этого не рекомендуется. Поэтому лучше выйти на улицу в безлюдное место. При этом стоит помнить, что сделанное устройство в несколько сотен раз мощнее обычной лазерной указки, а это обязывает пользоваться им с особой осторожностью. Не стоит направлять луч на людей или животных, внимательно следить за тем, чтобы луч не отразился и не попал в глаза. При использовании красного луча лазера рекомендуется одевать зелёные очки, это значительно снизит риск повреждения зрения в непредвиденных случаях. Ведь даже со стороны смотреть на лазерные лучи не рекомендуется.
Не стоит направлять лазерный луч на легковоспламеняющиеся или взрывоопасные предметы и вещества.
Созданный прибор при правильно настроенной линзе вполне может резать полиэтиленовые пакеты, выжигать на дереве, лопать воздушные шарики и даже обжечь — своего рода боевой лазер. Невероятно, что можно сделать из двд привода. Поэтому тестируя изготовленный прибор, всегда стоит помнить о технике безопасности.
"Юный Техник" 1971 года: как самому сделать дома. лазер!
Сегодня нас трудно удивить лазером, а в начале 70х годов это было просто фантастикой! Пресса подробно освещала изобретение советских ученных Прохорова и Басова, за что они получили в 1964 году Нобелевскую премию.
Было очень много публикаций об устройстве, принципе работы и области применения.
Вот увидеть вживую работающую лазерную установку было труднее, чем встретить инопланетянина на улице. Как гром среди ясного неба, вышел очередной номер журнала Юный Техник №8 в 1971 году.
Редакция журнала, со свойственной им простотой, предложило читателям сделать работающую лазерную установку у себя дома из подручных материалов.
Давайте разберем, насколько доступны компоненты для изготовления домашнего лазера. Вместо дорогостоящего рубинового излучателя применяется обычный органический краситель. Цвет луча лазера зависит от типа применяемого красителя. Оранжевый краситель родамин будет излучать целый спектр от желто-зеленного цвета до красного. Можно еще использовать краситель флюоресцеин натрия. Если хотите лазер ярко голубого цвета, то нужно использовать раствор красителя диэтиламинометилкумарин.
Где же раздобыть посеребренные зеркала, да еще и разной степени прозрачности? Серебра в СССР было просто навалом: все увлекались фотографией и печатали снимки. Использованный раствор фиксажа и есть источник серебра. Стоило бросить клич среди друзей-быстро наберут целое ведро, добывай серебро на здоровье. Кто запамятовал технологию покрытия стекла серебром-загляните в школьный учебник Химии-там все изложено доступным языком.
Обратимся к электрической схеме. Её задача обеспечить работу импульсной лампы напряжением 3000 вольт. У художественного редактора С. М. Пивоварова, рисовавшего схему для журнала и у технического редактора Е- М. Б р а у д е мысли были явно не о работе и они пропустили оплошность в схеме:
Впрочем, любой начинающий радиолюбитель знает назубок направление диодов в схеме диодного моста и на эту диверсию не попадется.
Для повышения напряжения с 220 вольт в 3000 вольт применена связка автотрансформатора с повышающим трансформатором телевизоров УНТ. Генератор и трансформатор с ферритовым сердечником конечно лучше, но элементов нужно больше.
Для меня в этой схеме главная «засада» это конденсатор на 15 микрофарад и с рабочим напряжением 3000 вольт! Купить в то время такой конденсатор было точно невозможно. Хотя и есть крылатое выражение:
Не каждый вор радиолюбитель но каждый радиолюбитель вор.
Увы, я даже не могу предположить, откуда такой конденсатор можно было стащить позаимствовать в те времена. Из высоковольтных помню только пикофарадные конденсаторы
Перед запуском лазера необходимо произвести настройку : выставить зеркала параллельно, причем с высокой точностью. Для этого достаточно призмы с обычного бинокля или подзорной трубы.
Главное потом суметь вернуть призму на свое место, не испортив оптический прибор.
Как видим, устройство домашнего лазера очень простое и доступное, за исключением одной детали.
Через некоторое время из читальных залов пропал этот номер Юного Техника. Даже там, где сохранился номер журнала, были вырезаны страницы про самодельный лазер. Это породило следующую легенду, якобы умельцам удалось построить очень мощный лазер, способный (список возможностей зависел только от фантазии рассказчика), поэтому КГБ изъял эти номера из библиотек и читальных залов.
Много лет спустя, довелось наблюдать за испытаниями лазерного измерителя дальности до спутников КОС «Сажень». Вот где я увидел всю красоту и мощь настоящего лазера.
Я думаю пропадал он по более простой причине: ксероксов не было, а потому школьники либо целиком журнал экспроприировали, либо тупо странички вырывали. )
Но в восьмом классе именно Дима, поссорившись с завучем, сделал СВЧ-пушку из швабры, ржавого ведра и магнетрона от сломанной микроволновой печи. Долбануло лучше некуда: сквозь две стены расплавило завучу телевизор, а попутно отрубило вайфай во всей школе. Завуч лез на стенку, но ничего не смог доказать, зато старый мудрый учитель физики все понял. Он взял обоих Дмитриев Анатольевичей за шкирку и отвел в кружок юных изобретателей при местном филиале электротехнического колледжа. Там орудовала целая мафия таких же диверсантов, мечтателей и разрушителей легенд; у них как раз взорвался прототип космического движка на ионной тяге, удивительно похожий на ржавое ведро, правда, без швабры, — и с того дня судьба Димы и Мити определилась.
Олег Дивов, «Не поддается оцифровке»
И что прямо сосули можно сбивать?Это действительно новое слово в науке и технике!
Касательно конденсатора. Были такие. У меня сейчас лежат четыре на 100 мкФ 5 кВ. 🙂 Ждут ученика, который будет делать лазер на неодимовом стекле. Блок лазера с четырьмя лампами накачки на 5000 Дж каждая есть, кондёры есть, зеркала тоже, даже удвоитель частоты и тот имеется. Спасибо хорошему человеку, всё передал «безвозмездно т.е. даром».
Ученых. С одной н.
Продолжение поста «"Остатки более развитой цивилизации" в Перми: список монументальной красоты советской эпохи!»
Одним из столпов, советского монументального искусства в Перми был Рудольф Пономарев. Работы в технике сграффито, были излюбленным форматом художника и благодаря им, многие типовые здания обрели собственный неповторимый облик и по праву считаются городскими достопримечательностями.
Сграффито «Урал в прошлом и настоящем»
Одна из первых работ Рудольфа Пономарева украшает здание ресторана «Горный хрусталь», который сам по себе является памятником архитектуры. Ресторан в здание открыли 1972 году, а изначально оно строилось в конце 1920-х здание как фабрика-кухня.
Адрес: Уральская, 85.
Автор: Рудольф Пономарев (совместно с К .Фокиным).
Годы: 1971-й.
Диптих на учебном центре «Нефтепереработчик»
Парное сграффито на здание учебного центра — мои любимые объекты подобного рода в Перми. Обилие деталей и выверенный стиль выдаёт одну из самых поздних работ Рудольфа Пономарева.
Адрес: ул. Мира, 21.
Автор: Рудольф Пономарев .
Годы: 1983-й.
Декоративные горельефы на ДК Гознака.
Крайне интересным образцом советского монументального искусства являются декоративные элементы на здании ДК Гознака.
Адрес: Советской Армии, 4
Автор: Рифкат Багаутдинов .
Годы: 1974–1975.
В настоящее время целостность облика портит новодел из вывесок и баннеров. Хочется верить, что когда-нибудь чистота визуального оформления и единство стиля вернётся на улицы наших городов.
Если присмотреться, то горельефы имеют явные отсылки к известным юбилейным монетам.
На этом пожалуй хватит. Источник.
"Остатки более развитой цивилизации" в Перми: список монументальной красоты советской эпохи!
Настало время отправиться в славный город Пермь — столицу Северного Урала и рассказать вам о тех остатках более развитой цивилизации, что интересующийся историей путешественник ещё может успеть увидеть. С каждым годом советского монументального искусства становится только меньше. Наш материал является развёрнутым путеводителем по тому, чем из советского декора «может похвастаться город».
Если вкратце, здесь относительно мало мозаики, но много сграффито, и любят использовать нержавеющую сталь в декоративных элементах!
Панно «Комсомол в решающие моменты истории»
На самом известном мозаичном панно Перми: Павка Корчагин, Александр Матросов и Юрий Гагарин вершат советскую историю. Громадное панно целиком занимает торец жилого дома, смотреть на него, лучше издалека.
Адрес: Комсомольский проспект, 67.
Автор: Худ. В.С. Голубев.
Панно «Балет» на стене хореографического училища.
Несколько мозаичных панно в виде окон. Автор неизвестен.
Адрес: ул. Петропавловская, 20.
Мозаичный диптих на стене ДК им. Кирова.
Парные мозаичное панно выполненные из смальты бордовых и синих тонов. Сюжет производственный. Имя автора неизвестно.
Адрес: Кировоградская, 26.
Годы: 1970-е.
Мозаика на здании финансового техникума.
Яркое многоцветное панно на здании финансового колледжа изображает специалистов ЭВМ, а также вымпел ВЛКСМ, из которого «выходят» трио работников их различных отраслей народного хозяйства.
Адрес: Бульвар Гагарина, 50.
Автор: Рудольф Пономарев.
Годы: конец 1970-х.
Огромный заброшенный советский ветрогенератор
Меня восхищают «ветряки». Огромные «башни с пропеллерами» выглядят как наступившее будущее, только вот первый ветрогенератор в СССР построили в Крыму ещё в 1931 году. Мощность пионера советских ВЭУ (ветроэлектрической установки) составляла 400кВт, мощность же ветряка на который мне предстояло забраться в два с половиной раза больше…
…но обо всём по порядку!
В двадцати километрах от Элисты, столицы Республики Калмыкия, возле трассы стоит заброшенный ветрогенератор. Башен там три, но на одной установлены антенны сотовых операторов, а от второй осталось только основание, меня заинтересовала третья башня — с виду вполне целая.
Вот только лопасти у «ветряка» не крутились который день.
Командировка. Практически каждый день проезжая мимо огромной, неподвижной конструкции я боролся с любопытством, которое в конечном итоге оказалось сильнее. Воспользовавшись выходным днём снова двинулся по привычному «рабочему маршруту», только в этот раз он заканчивался у ветряка. В тот день ветер был, хоть и не сильный, но лопасти стояли неподвижно — генератор по-прежнему не работал.
С близкого расстояния стало очевидно, что конструкция заброшена: явные следы ржавчины, выцветшая краска, а вместо двери решетка из металлических прутьев между которых я спокойно пролезал.
Минута на сомнения и лезем внутрь. Внутри башня ветрогенератора похожа на ствол шахты, только лестница идет не клетями, а более протяженными пролётами. По всей длине шахты видны закладные для электрических кабелей, остальное пространство занято лестницей.
И все это покрыто слоем птичьего помета — конструкцию облюбовали голуби. Эти пернатые частые обитатели заброшенных зданий, ещё один наглядный пример того, что природа не терпит пустоты.
Примерная высота конструкции 45 метров — это без учета размаха лопастей. Подъем занимает десять минут. Долго, но ты лезешь темноте и стараешься не испачкаться в птичьих экскрементах. Лестница заканчивается на смотровом балконе, выше — основной механизм.
Генератор ветряка размещается в этакой «будке», установленной на верхушке железной трубы. Конструкция отдаленно напоминает фюзеляж самолета, с небольшими иллюминаторами.
И вот наконец-то самое главное — силовая установка ветрогенератора. В советские годы развитие ВЭУ шло по пути малых установок, которые сооружались локально для нужд совхозов и колхозов и имели среднюю мощность в 50-100кВт. Хоть государственная программа по развитию ветроэнергетики и появилась в 1973 году, но развитие и масштабное финансирование началось лишь в «восьмидесятых».
Силовая установка здесь разработки «восьмидесятых» — советский ВЭУ «Радуга»-1 мощностью 1 МВт. Строительство в Калмыкии началось в начале «девяностых» годов, планировалось построить 9 ветряков, оснащенных данной установкой. Но из-за развала СССР финансирование прекратилось и строительство было заморожено.
Работы возобновились только в 1994 году. Только Россия, это уже не Советский Союз и из девяти ветрогенераторов запустили только один. Кроме него успели смонтировать еще две башни и залить бетонные основания для остальных. Рядом с каждой установкой находилась небольшая трансформаторная подстанции. Ветряк, на который удалось забраться эксплуатировался два десятка лет, до 2014 года.
За это время установка выработала ресурс и требовала модернизации, а значит значительных финансовых вложений. Денег на это не было, поэтому ветрогенератор был остановлен, ход лопастей застопорен. Какое-то время территория охранялась, что частично спасло от расхищения.
Но денег так и не появилось, охрану с ветрогенераторов сняли и имеем, что имеем — состояние конструкций вы сами можете видеть на фото.
Интересный факт: максимальную производительность данный тип ветрогенераторов выдает при перпендикулярном ветре. Кроме этого на производительность влияет угол наклона лопастей, которую на данной модели ветрогенератора также можно было регулировать.
На этом всё, спасибо за внимание. Источник.
Продолжение поста «Не только калошами… Фотоподборка советских культовых фотоаппаратов»
Зенит-ЕМ.
Однообъективный зеркальный фотоаппарат «Зенит-ЕМ» выпускался с 1972 по 1985 год на Красногорском механическом заводе.
Зоркий-4К.
Малоформатный дальномерный фотоаппарат «Зоркий-4К» выпускался с 1972 по 1978 год на Красногорском механическом заводе.
Киев-30.
Микроформатный (16-мм фотокиноплёнка) шкальный фотоаппарат «Киев-30» выпускался с 1975 по 1987 год на киевском заводе «Арсенал».
ФЭД-5В.
Малоформатный дальномерный фотоаппарат «ФЭД-5» выпускался с 1975 по 1995 год на Харьковском машиностроительном заводе «ФЭД».
Зенит-TTL.
Однообъективный зеркальный фотоаппарат «Зенит-TTL» выпускался с 1977 по 1985 год на Красногорском механическом заводе.
Киев-88.
Среднеформатный однообъективный зеркальный фотоаппарат модульной компоновки «Киев-88» выпускался с 1979 по 1990 год на киевском заводе «Арсенал».
Любитель-166В.
Среднеформатный двухобъективный зеркальный фотоаппарат «Любитель-166В» выпускался с 1870 по 1990 год на Ленинградском оптико-механическом объединении (ЛОМО).
Зенит-11.
Малоформатный однообъективный зеркальный фотоаппарат «Зенит-11» выпускался с 1982 по 1992 год на Красногорском механическом заводе.
Зенит-ЕТ.
Малоформатный однообъективный зеркальный фотоаппарат «Зенит-ЕТ» выпускался с 1982 по 1990 год на Красногорском механическом заводе.
Сколько же моделей выпускалось на советских заводах. Какая мощь! Источник.
Не только калошами… Фотоподборка советских культовых фотоаппаратов
Что самое интересно, первый фотоаппарат в СССР был произведён в кооперативе, а не на производственных площадках государственного предприятия.
Для нас этот факт удивительный, тем более после того, как сама идея кооператорского движения была извращена некоторыми деятелями последних дней советского государства, а тогда, в первые годы становления советской промышленности, кооперативы играли огромную роль.
АРФО-4.
Складной пластиночный шкальный фотоаппарат «АРФО-4» выпускался с 1929 по 1938 год в Московской артели «Фото-Труд» .
Фотокор № 1.
Складной пластиночный шкальный фотоаппарат «Фотокор № 1» выпускался с 1930 по 1941 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).

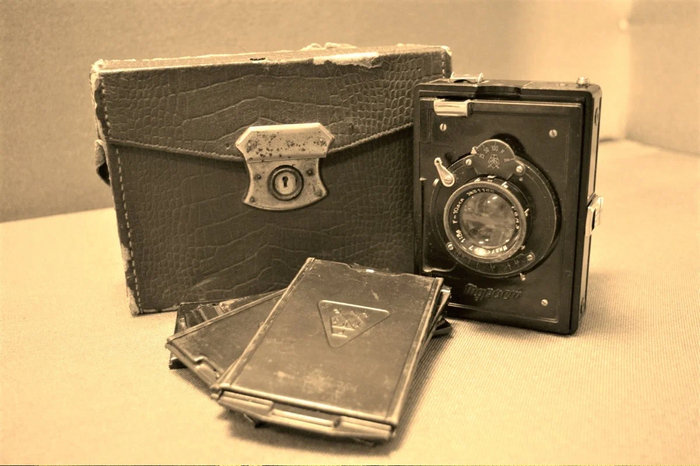

Турист.
Складной пластиночный шкальный фотоаппарат «Турист» выпускался с 1934 по 1940 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).
Легенда! Малоформатный дальномерный фотоаппарат «ФЭД» выпускался с 1934 по 1955 год на Харьковском машиностроительном заводе «ФЭД».
Смена.
Складной малоформатный шкальный фотоаппарат «Смена» (довоенный) выпускался с 1939 по 1941 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).
Комсомолец.
Среднеформатный двухобъективный зеркальный фотоаппарат «Комсомолец» выпускался с 1946 по 1951 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).
Москва-2.
Среднеформатный дальномерный фотоаппарат «Москва-2» с 1947 по 1956 год на Красногорском механическом заводе.
Зоркий.
Малоформатный дальномерный фотоаппарат «Зоркий» выпускался с 1948 по 1956 год на Красногорском механическом заводе.
Любитель.
Среднеформатный двухобъективный зеркальный фотоаппарат «Любитель» выпускался с 1950 по 1956 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).
Зоркий-3.
Малоформатный дальномерный фотоаппарат «Зоркий-3» выпускался с 1951 по 1956 год на Красногорском механическом заводе.
Зенит.
Малоформатный однообъективный зеркальный фотоаппарат «Зенит» выпускался с 1952 по 1956 год на Красногорском механическом заводе.
Один из первых в мире однообъективных зеркальных фотоаппаратов с пентапризмой.
Смена.
Малоформатный шкальный фотоаппарат для начинающих фотолюбителей «Смена» (послевоенный) выпускался с 1953 по 1962 год на Ленинградском государственном оптико-механическом заводе (ГОМЗ).
Любитель-2.
Среднеформатный двухобъективный зеркальный фотоаппарат «Любитель-2» выпускался с 1955 по 1979 год на Ленинградском оптико-механическом объединении (ЛОМО).
Спутник.
Среднеформатный трёхобъективный зеркальный стереоскопический фотоаппарат «Спутник» выпускался с 1955 по 1973 год на Ленинградском оптико-механическом объединении (ЛОМО).
Зоркий-4.
Малоформатный дальномерный фотоаппарат «Зоркий-4» выпускался с 1956 по 1973 год на Красногорском механическом заводе.
Ленинград.
Малоформатный дальномерный фотоаппарат «Ленинград» выпускался с 1956 по 1968 год на Ленинградском оптико-механическом объединении (ЛОМО).
Киев-4.
Малоформатный дальномерный фотоаппарат «Киев-4» выпускался с 1957 по 1979 год на киевском заводе «Арсенал».
Зенит-3М.
Малоформатный однообъективный зеркальный фотоаппарат «Зенит-3М» выпускался с 1962 по 1970 год на Красногорском механическом заводе.
Школьник.
Среднеформатный простейший фотоаппарат «Школьник» выпускался с 1962 по 1969 год на Минском машиностроительном заводе (БелОМО).
Смена-8.
Малоформатный шкальный фотоаппарат для начинающих фотолюбителей «Смена-8» выпускался с 1963 по 1973 год на Ленинградском оптико-механическом объединении (ЛОМО).
Зенит-4.
Малоформатный однообъективный зеркальный фотоаппара«Зенит-3М» выпускался с 1964 по 1968 год на Красногорском механическом заводе.
Зоркий-10.
Малоформатный дальномерный фотоаппарат «Зоркий-10» выпускался с 1964 по 1977 год на Красногорском механическом заводе.
Зенит-Е.
Самый массовый в мире однообъективный зеркальный малоформатный фотоаппарат «Зенит-Е» выпускался с 1965 по 1982 год на Красногорском механическом заводе.
По неофициальной версии индекс «Е» присвоен фотоаппарату в честь директора КМЗ Н. М. Егорова.
Горизонт.
Панорамный фотоаппарат «Горизонт» выпускался с 1967 по 1973 год на Красногорском механическом заводе.
Смена-8М.
Малоформатный шкальный фотоаппарат «Смена-8М» выпускался с 1970 по 1995 год на Ленинградском оптико-механическом объединении (ЛОМО). Продолжение следует.
"Ну, погоди!": легендарная портативная электронная игра 80-х и 90-х
Всем ностальгический привет! Еще до того, как домашние игровые 8-битные приставки появились в квартирах юных геймеров, рынок игровой индустрии был наполнен портативными консолями «Электроника ИМ». И сегодня я хотел бы немного поностальгировать, а также вспомнить о самой популярной игре из данной серии — «Ну, погоди!».
История появления.
Карманная игра «Электроника ИМ» появились впервые во времена СССР, а именно в 1984 году. Но как и полагается, данная игровая система была придумана не с нуля. Уже в Советское время много всего было скопировано с зарубежных технологий, и карманные игры «Электроника ИМ» не стали исключением.
Оригинальная карманная игра называется «Game & Watch» (Игра и часы), и выпускалась она известной вам всем компанией «Nintendo». Помимо самого игрового устройства были скопированы и практически все зарубежные игры, которые известны нам под названиями «Тайны океана», «Луноход», «Веселый повар» и даже «Ну, погоди!».
В то время практически любой электронный прибор носил название «Электроника», но конкретно карманная консоль имела дополнение в виде букв ИМ, что означало «Игра микропроцессорная». Ну а цифры, соответственно, указывали на порядковый номер.
Сами же игры выходили не одновременно. Некоторые из них вышли в середине 80-х, а какие-то даже ближе к середине 90-х.
Обзор.
Все консоли «Электроника ИМ» имели одинаковые размер, форму и функционал. Разве что количество кнопок могло быть разным (2 или 4).
Сама игра воспроизводилась на небольшом жидкокристаллическом экране. На этом экране уже был прорисован задний фон, который мы могли видеть даже во время того, когда консоль была отключена. Остальные элементы мы мы могли видеть лишь тогда, когда консоль была включена. Причем, часть из них была подвижной.
Помимо самой игры, данное устройство показывало время, а также имело возможность установки будильника. А чтобы устройство можно было поставить в более удобное положение, сзади была предусмотрена специальная откидывающаяся металлическая подставка.
Ну и конечно же нельзя не вспомнить о трех маленьких резиновых кнопках, которые располагались в правом верхнем углу: «Игра А», «Игра Б» и время. Игры А и Б отвечали за сложность, а «Время» — за отображение текущего времени. Ну а чтобы установить время или назначить будильник, нужно было воспользоваться двумя небольшими вдавленными кнопками. Правда, нажать на них можно было лишь какой-нибудь тонкой палочкой, например зубочисткой или ручкой.
Ну а теперь я хотел бы подробнее рассказать о самой популярной игре, выходившей в данной серии. Речь идет конечно же про игру «Ну, погоди!».
«Ну, погоди!» (ИМ-02).
«Ну, погоди!» — это самая популярная игра в данной серии. Она была скопирована с нинтендовской «Game & Watch», которая называлась просто «Egg». Разве что в зарубежном оригинале играть нужно было за совершенно другого волка, а вместо зайца появлялась большая курица.
Мы должны управлять волком, который ловит куриные яйца в свою корзину, которые в свою очередь скатываются с четырех сторон. За каждое пойманное яйцо вы получаете одно очко.
Изначально, яйца скатываются медленно, но постепенно они начинают катиться всё быстрее и быстрее, а их количество сильно увеличивается, из-за чего игра становится сложнее.
Если волк не поймает яйцо, оно разобьется, и вам будет начислено одно штрафное очко. Но если оно разбилось в присутствии зайца, то вам будет начислено только половина штрафного очка.
Но штрафные очки не были приговором, так как после получения 200 и 500 очков все штрафные очки обнулялись, что конечно же несколько облегчало процесс прохождения игры.
Но если игрок наберет три полных штрафных очка, игра прекращается. Ваш рекорд при этом фиксируется в системе и вы всегда можете посмотреть максимально набранное количество очков, зажав кнопку «Игра А» или «Игра Б».
Кстати, про режимы игры. Всего их два, а именно «Игра А» и «Игра Б». Игра А представляет собой несколько облегченный режим, в котором яйца могут одновременно скатываться лишь по трем лоткам. А если вы выберете «Игру Б», то яйца будут скатываться по всем лоткам одновременно.
Сама же игра выходила в нескольких вариантах в зависимости от года выпуска. Так, например ,встречались консоли с другими цветами кнопок, а в некоторых версиях даже менялся рисунок на трусах волка.
Легенда о 1000 очков.
В то время ходила некая легенда, что если набрать 1000 очков, то вы увидите некий секретный мультфильм с выбегающим зайцем и танцующим волком. Мало кто мог набрать 1000 очков, поэтому все просто верили на слово и старались приблизиться к этой цели. Но из-за высокой сложности дойти до этой цифры было практически невозможно.
Ну а те счастливчики, которым удавалось заработать более 999 очков, в итоге были разочарованы, так как никакого мультика не было. Счетчик просто обнулялся, а игра продолжалась заново, причем со всеми полученными штрафными очками.
В то время мультфильм казался чем-то реальным, но на самом деле воспроизвести его было технически невозможным. Да и счетчик был рассчитан всего на 3 цифры. То есть, максимум, что можно было туда уместить, это 999 очков. Также, если вы набрали более 999 очков и продолжили игру с обнуленным счетчиком, то ваш рекорд все равно будет составлять 999 очков.
Сейчас, конечно, эти игры уже не выпускаются. Поэтому, приобрести такую игру можно разве что с рук. Тем не менее, есть и другие другие портативные решения, которые помогут вам ненадолго вернуться в детство.
Ну а на этом у меня всё. Я надеюсь, что статья вам понравилась и вы смогли вспомнить былые времена. Источник.
Журнал Юный техник
Журнал Юный техник с 1956 до 1990 года.
Вспомним старые журналы.
Предметы роскоши советских времен, ставшие никому не нужными
Как же быстро меняется мир. Только вчера мы даже не мечтали заполучить дефицитную и безумно дорогую вещь, а сегодня её все без сожаления выбрасывают на свалку. Давайте вспомним некоторые из них
Домашний проводной телефон.
Если бы я в 80х годах сказал, что люди будут массово отказываться от квартирных телефонов, меня бы тут же сдали в дурдом. На какие только ухищрения не шли, чтобы заветный телефон зазвонил в квартире: писали письма, задабривали «нужных» людей, чтобы включили в льготную очередь. Если очередь подошла, но нет свободных линий, приходилось договариваться с соседями, чтобы согласились установить блокиратор на линию.
Многим было проще купить автомобиль, чем добиться установки квартирного телефона. При таком огромном дефиците, казалось бы, нужно поднять цены и хорошенько заработать на спросе, однако стоимость установки квартирного телефона десятилетиями была неизменна: всего 60 рублей, а это меньше чем 10% от себестоимости одного телефонного номера.
Устанавливать телефоны по коммерческой цене начали с 1992 года. Сразу очереди пропали. За несколько лет всем желающим установили квартирные телефоны.
Музыкальный центр.
С начала 80х годов стало модным иметь дома музыкальный центр. Проигрыватель винила, катушечный магнитофон, кассетная дека и всё это через высококачественный усилитель, да на хорошую акустику
Музыкой наслаждались не только домашние, но и жители соседних подъездов. Достать зарубежный музыкальный центр, да еще финансово осилить покупку, редко кому удавалось.
Молодёжь больше предпочитала переносные магнитолы, но гуляющих с ними по улицам меломанов я не видел. Видимо не было среди нас тогда потерявших чувство самосохранения, ибо цена на них доходила до нескольких тысяч рублей.
Видеомагнитофон.
Эпоха видеомагнитофонов в СССР началась в 1967 году с выпуска катушечного магнитофона «Малахит». Около 20 моделей видеомагнитофонов было выпущено за 15 лет, но простым людям эта аппаратура была абсолютно не интересна.
Даже появление кассетного видеомагнитофона ВМ-12 было встречено спокойно. Сам видеомагнитофон стоил 1200 рублей, кассеты к нему 120 рублей (целая зарплата за чистую кассету!) и при этом смотреть на нем нечего.
Всё резко поменялось с разрешением частного предпринимательства в виде кооперативов. Тут же появился рынок видеокассет с зарубежными фильмами и видеосалоны начали приносить бешенный доход. Люди платили двойную-тройную цену, лишь бы заполучить вожделенный видеомагнитофон. Были случаи даже обмена квартиры на видеодвойку.
Видеокамера.
Еще одно детище видеобума. Первые видеокамеры также никого не интересовали: тратить почти 1000 рублей ради съемок домашних посиделок никто не хотел. Почти 20 лет видеокамера в быту была редкой экзотикой. Все поменялось в начале 90х, когда видеомагнитофоны начали покупать для домашнего просмотра фильмов. Появилась мода снимать свадьбы и утренники на видео. Хотя цена видеокамер была далеко за 1000 долларов, они окупались за несколько месяцев. Человек с такой штукой на плече был самым уважаемым и высокооплачиваемым гостем.
Может я покруче пример былой роскоши пропустил? источник
Продолжение поста «Полистаем атлас 1988 года»
Продолжение поста «Полистаем атлас 1988 года»
Полистаем атлас 1988 года
Книга по тем временам замечательная была. Давайте полистаем, освежим в памяти школьный материал, полезно. Был похожий вариант с немного другой обложкой и назывался «Мир вокруг нас».
Иностранцы о мультфильме по рассказу Рэя Брэдбери. Он их пробрал до дрожи
«Это совсем не похоже на то, что рисовало мое воображение при чтении оригинальной истории Рэя Брэдбери, но все равно очень эффектно. Хотя это странно говорить, но в такой эстетике рассказ действительно выглядит очень восточноевропейским/советским».
Хеллоу, дорогие читатели! Советская мультипликация всегда была на высоте. Наши режиссеры снимали детские мультфильмы, которые до сих пор смотрятся на одном дыхании. Они не боялись рисковать и юморить, выдавая что-то вроде «Пластилиновой вороны» или неподражаемых мультфильмов студии «Арменфильм».
А еще советские режиссеры умели блестяще и умно экранизировать американскую фантастику. Интересно, знал ли классик научной фантастики Рэй Брэдбери, что в СССР вышло несколько мультфильмов по его рассказам? А если знал, что думал об этом?
В 1984 году, например, на экраны вышла картина «Будет ласковый дождь». Рассказ этот очень известен, но мы все-таки напомним кратенько его сюжет.
Дело происходит в далеком будущем. Утром просыпается «умный дом» и запускается целая программа действий. Убираются постели, готовится завтрак, моется посуда — и все совершенно без участия человека. Дом очень умный — он полностью автоматизирован, он идеален. Вот только у него нет хозяев. Они погибли несколько дней назад, как и все остальное человечество, в результате ядерной катастрофы. А дом живет.
Режиссер Назим Туляходжаев на студии «Узбекфильм» снял замечательную экранизацию этого рассказа. Наверняка вы смотрели ее в детстве. Если нет, то посмотрите обязательно, не пожалеете.
А сейчас давайте почитаем, что пишут об этом мультфильме современные иностранцы. Отзывы взяты нами с международного сайта Letterboxd.com.
Действие этого фильма происходит после ядерного холокоста, когда каждый человек превращается в пыль, а ядерная зима опустошает снаружи. Мы знакомимся с домом, который полностью автоматизирован, где робот в значительной степени является хранителем души дома. Это напоминает мне Уолта Диснея. Кто-нибудь помнит «Дом Будущего» или как там он назывался? Но что совершенно отличается от видения Уолта, так это мрачный и депрессивный тон этого короткометражного фильма. Все мертвы, кроме самой природы.
Это по своей сути антивоенный фильм. Я даже не ожидал, что что-то подобное будет снято в Советском Союзе. Обязательно посмотрите эту короткометражку, если у вас есть девять свободных минут.
Если бы люди исчезли с лица земли, это не вызвало бы у роботов никаких чувств. Довольно жуткое изображение адского будущего земли без людей.
MikeSifuentes:
На протяжении многих лет я показывал этот короткометражный фильм своим ученикам. И каждый раз он он производил большой эффект.
BeanBagsFlicks:
Отличная анимация с такой леденящей душу атмосферой!
Волшебная концентрация депрессивного нектара.
Господи Иисусе, это так жутко. Я так люблю этот короткометражный фильм, но черт возьми, он ужасает каждый раз, когда я его смотрю!
Удивительно эффектная, хотя и мрачная экранизация рассказа Рэя Брэдбери, полная угрожающей атмосферы и ледяных образов. И немного похоже на то, как если бы еще до «Дюны» Дэвид Линч снял анимированный постапокалиптический научно-фантастический короткометражный фильм. Счастлив, что наткнулся на него.
John Tawasil:
Если бы робот с таким голосом будил меня каждый день, я бы тоже превратился в пепел.
Мне нравятся отступления от истории Брэдбери. Мультфильм гораздо более жуткий, чем оригинал.
Это совсем не похоже на то, что рисовало мое воображение при чтении оригинальной истории Рэя Брэдбери, но все равно очень эффектно. Хотя это странно говорить, но в такой эстетике рассказ действительно выглядит очень восточноевропейским/советским.
Последний кадр с птицей очень трогателен.
Действительно мощный анимационный короткометражный фильм. Чрезвычайно приятная, настоящая научно-фантастическая скрытая жемчужина. Недооцененный. Хотя смотрел я его в очень низком качестве.
Заброшенный пионерлагерь «Радуга». Съездил и сравнил состояние лагеря с архивными фото — делюсь результатом поездки
В этот раз рассказ пойдёт про заброшенный пионерлагерь «Радуга». Просто про заброшенные лагеря рассказывать уже немного скучно, поэтому в этот раз пост-сравнение.
«Радуга»— это летний лагерь в паре десятков километров от Перми. Красивое местечко в смешанном лесу недалёко от реки Бабка и скоростной автомагистрали до Кунгура. С точки зрения сочетания природы и транспортной доступности — это был один из лучших детских лагерей края. Действующая и по сей день «Комета» по соседству — тому подтверждение.
Лагерь закрыли точно не из-за «неудачного» расположения. Почему же тогда, неужели в нём было так плохо?
Судя по отзывам, здесь был прекрасный коллектив и детям в лагере нравилось, а значит, дело в инфраструктуре. Что же, прогуляемся по «остаткам более развитой цивилизации» и попробуем разобраться, отвечает «Радуга» современным стандартам детского отдыха или нет.
Начнём с бассейна:
Если с воздуха очертания бассейна ещё едва различимы, то с земли я даже не заметил его наличия. Просто прошёл мимо. Ранняя весна хорошее время для прогулки по заброшенным пионерским лагерям, но разросшаяся растительность всё же сумела спрятать чашу бассейна.
В том, что лагерь именно заброшен — сомнений нет. Лишь у входа теплится жизнь, а остальная территория лежит в руинах: проводка выдернута, железо срезано, помещения разваливаются.
Далее — детская игровая площадка:
Последнюю смену «Радуга» приняла в далёком 2009 году и с тех пор стоит заброшенной. Достаточно давно, но пейзажи сопоставляются по снимкам всё ещё без особых усилий.
Главная площадь с флагом
Пусть финальная раскраска и отличается, место всё равно безошибочно сопоставляется со старыми фотографиями. Благо, лагерь закрылся, когда все активно пользовались интернетом и делились фото. Найти старые снимки по лагерям, закрывшимся до 2005 года, намного сложнее. В интернете ничего нет, да и на месте спустя 15 лет уже не сыскать архивных снимков.
С флагштоком понятно, но кто стащил клумбу?
Центральная аллея
От уютной центральной аллеи остались одни воспоминания и то тут, то там валяющемся в траве стенды. Когда-то они перемежались с фонарями, но металлические опоры срезали несколько лет назад.
При облёте территории меня очень заинтересовало здание необычной формы. Предполагалось, что это столовая, но я ошибся.
Клуб пионерлагеря:
Необычное с воздуха здание оказалось вполне типовым помещением клуба, просто с небольшой пристройкой для размещения там клубов и кружков по интересам. Сейчас, клуб превращён в склад мебели, где доживают своё век уцелевшие кровати и шкафы со всего лагеря.
Жилые корпуса:
Увиденное в клубе предвосхищало состояние жилых домиков, но я всё же решил заглянуть в одно из зданий, чтобы подтвердить догадки.
Её в 2009 году — это были вполне уютные домики, стандартного и знакомого многим отдыхавших в лагерях советской эпохи облика.
Теперь это удручающего вида развалины, где потолок вот-вот встретится с полом. Неудивительно, что всю оставшуюся мебель решили убрать.
Не лучше дела обстоят и в столовой. Здесь так же как и жилых корпусах нет мебели, но хотя бы остались рисунки на стенах, что хоть и немного, но скрашивает грустный вид заброшенного строения.
К сожалению, фотографий изнутри не сохранилось. А сейчас, помещения зияют пустотой и остаётся лишь догадываться, как оно выглядело раньше.
На сегодня всё. Завтра, надеюсь, продолжим!
В качестве первоисточника при перепосте прошу указывать наш Дзен (пока, что это основная платформа где выходят новые материалы, буду рад подпискам если пользуетесь дзенлентой)
Иностранцы о фильме "Чучело". Говорят, актриса там просто гипнотизирует
«Этот фильм действительно взволновал меня эмоционально, а такое случается нечасто. Он вровень с «Пролетая над гнездом кукушки», вызывает такое же нравственное возмущение!»
Гутен таг, дорогие читатели! В череде советских фильмов о школе и школьниках быковское «Чучело» стоит особняком. Даже жестковатый «Розыгрыш» вызывает более светлые чувства, чем история о травле Лены Бессольцевой.
Фильм вышел в 1983 году и стал одной из самых обсуждаемых картин не только того времени, но и целой эпохи. Да что там говорить, до сих пор о нем помнят, о нем спорят — равнодушным он мало кого оставляет.
Свой вклад внесла, конечно, блестящая игра героев. Для Кристины Орбайкайте эта роль так и осталась самой большой удачей в актерской карьеры. Она действительно вжилась в шкуру бедной Лены. А как сыграла Ксения Филиппова бескомпромиссную Железную Кнопку, неформального лидера класса! Язык не повернется сказать, что этот персонаж одномерен. И, конечно, необыкновенно хорош Юрий Никулин, сыгравший дедушку Лены. Мастер!
Интересно, какого мнения об этом фильме иностранные зрители. В конце концов, проблема травли знакома многим. С ней сталкиваются в американских и европейских школах ничуть не меньше, а то и больше, чем в наших.
Мы поискали отзывы на IMDB.com и обнаружили, что их крайне немного. Но те, что есть, полны безоговорочного восхищения. В общем, зарубежного зрителя эта картина весьма впечатлила. Они даже сравнивают ее с фильмом Милоша Формана «Пролетая над гнездом кукушки» — по силе эмоционального воздействия. Оскароносным фильмом, напомним!
Впрочем, творение Ролана Быкова тоже вполне заслуживает «Оскара». Или нет? Как вы думаете? Напишите нам в комментариях. Но сперва прочитайте отзывы, которые мы перевели для вас.
Молодую девушку дразнят одноклассники (давая ей прозвище «Чучело»), и она справляется с этим на свой лад. Хотя это может показаться мрачным (в конце концов, действие происходит в России 80-х годов), иногда это смешно, странно и чрезвычайно интересно. Намного превосходит многие более популярные американские подростковые фильмы. Здесь гораздо реалистичнее сценарий и актерская игра острее. Очень недооцененный драгоценный камень!
Временами мне казалось, что я смотрю версию «Повелителя мух». Мы видим детей и их поведение, а также то разочарование, которое они испытывают в своей домашней жизни. Главная актриса в фильме гипнотизирует. Вы не можете не разрываться внутри, наблюдая за миром ее глазами, видя жестокость других.
Фильм посвящен одному из ключевых моментов детства: осознанию того, что окружающие тебя люди могут быть трусливыми и жестокими, что групповой менталитет суров для тех, кто оказался за его пределами.
Этот фильм действительно взволновал меня эмоционально, а такое случается нечасто. Он вровень с «Пролетая над гнездом кукушки», вызывает такое же нравственное возмущение!
Подводя итог, можно сказать, что картина хорошо скомпонована, содержательна. Это не какая-то абстрактная вычурная интрижка. Это доступная и увлекательная драма.
Этот фильм реалистичен, в нем не так много театральной актерской игры или кинематографии. Он кажется честным, и вы действительно можете что-то чувствовать к персонажам, потому что драматургия и сценарий очень хороши. И снят он очень поэтично и не скучно. Саундтрек тоже хорош — от жуткого эмбиента и инструменталов до рок-н-ролльных мелодий и современных русских песен. Музыка в этом фильме используется гениально. Она что-то значит для детей — мы видим, как они много поют и слушают музыку. Главная тема, марш советского звучания — тоже красив.
Это один из моих любимых российских фильмов. В нем так много тем, и каждый персонаж глубок.
Olivia Lavenza:
Кроме дедушки, большинство взрослых кажутся довольно тупыми. Учительница по имени Маргарита. совершенно не обращает внимания на то, что происходит в ее классе и как ученики относятся к Лене. В конце фильма, когда Лена показывает Маргарите свою бритую голову, она на мгновение кажется озадаченной, а затем идет дальше. Второй взрослый, с которым нас знакомят, это парикмахерша. Даже после того, как она видит, как дети обращаются с Леной, как они придираются к ней, она тоже ничего не делает.
Этот фильм вращается вокруг детей и их насыщенной событиями жизни, роли взрослого/ребенка поменялись местами. Поэтому отношения между Димой и Леной кажутся таким зрелыми. А после того, как Дима предал Лену, она прощает его, что может показаться необычным для ребенка, ведь она слишком юна, чтобы поступать с такой мудростью. Вся смена ролей взрослого/ребенка — ключ к фильму Быкова и то, что делает его таким уникальным и интригующим.
О газовой турбине в журнале "Юный Техник" 1960
Перевел в цифровой формат инетересную статью из детского советского журнала «Юный Техник» за 1960 год. Дополнил описание и картинки.
«ОГНЕННАЯ» ТУРБИНА
Инженер Б. БИДУЛЯ Рисунки А. РЫБАКОВА. «Юный техник», 11, 1960
Ни один из тепловых двигателей за всю историю развития техники не привлекал к себе столько внимания изобретателей, конструкторов и исследователей, сколько привлекала и привлекает газовая турбина. Количество патентов на конструкции отдельных узлов и деталей газотурбинных двигателей исчисляется тысячами. Этот интерес понятен прежде всего потому, что турбина может работать с очень большим числом оборотов, а это позволяет получить в одном агрегате весьма большие мощности при сравнительно небольших ее размерах и весе.
Все движущиеся части турбины совершают только вращательное движение. Благодаря этому, не имея поступательно движущихся поршней и кривошипно-шатунного механизма, в отличие от двигателя внутреннего сгорания или паровой машины турбина чрезвычайно проста по конструкции. Всякая турбина состоит из подвижной части — ротора и неподвижной — статора, или корпуса. Корпус турбины имеет патрубки для подвода и отвода газа, в нем же крепятся неподвижные направляющие (сопловые) лопатки, а также подшипники, в которых вращается ротор турбины. Ротор турбины состоит из вала с укрепленными на нем рабочими колесами, на внешнем диаметре которых располагаются рабочие лопатки. Главной частью турбины являются сопловые и рабочие лопатки, в которых происходит преобразование энергии. Поперечное сечение лопаток напоминает крыло самолета в разрезе. Чтобы газ не вытекал из корпуса через щели между корпусом и ротором, в корпусе устанавливаются специальные уплотнения. Вот и вся турбина!
Поскольку газовую турбину в отличие от паровой движет не водяной пар, а так же, как и двигатель внутреннего сгорания, продукты сгорания топлива, газовая турбина не нуждается в громоздком паровом котле, который со всем своим сложным оборудованием при сравнительно малых размерах паровой турбины достигает размеров пяти-семиэтажного дома.
Паровая турбина требует огромного количества воды для охлаждения и конденсации отработанного пара. Для нормальной работы паровой турбины мощностью 100 тыс. квт, в конденсатор которой идет около 300 т пара в час, требуется около 20-25 тыс. куб. м воды в час. Вот почему тепловые электростанции с паровыми турбинами сооружают на берегах прудов, озер и рек, а там, где нет больших водоемов, строят специальные бассейны и огромные башни-градирни для охлаждения воды. Газовая же турбина не только не требует столько воды, но даже может с успехом работать и без нее, например в безводной пустыне.
По своей природе газовая турбина «всеядна». Топливом для нее может служить керосин, бензин, солярка, мазут, природный и искусственный газ и даже твердое топливо — уголь или торф. Наконец принципиально газовая турбина может иметь КПД, превышающий КПД любого другого теплового двигателя.
Но не сразу газовая турбина превратилась в грозного соперника всех тепловых двигателей. Потребовались десятки лет кропотливого труда многочисленной армии конструкторов и ученых разных стран. Заглянем в ее биографию и посмотрим, какие же предки были у газовой турбины.
В 1500 году Леонардо да Винчи описал способ вращения вертела с помощью потока горячих дымовых газов, поднимавшихся над очагом. Устройство, предложенное великим итальянским художником, ученым и инженером, можно считать одним из самых ранних примитивных прообразов газовой турбины.
Конструкция представляет собой не что иное, как механический вертел для жаркого, который приводился во вращательное движение горячими газами, выходившими из дымовой трубы. Привод осуществлялся так же, как у стенных часов — с помощью подвешенной гири. Вертикально поставленный четырехлопастный пропеллер служил регулирующим воздушным тормозом для предотвращения быстрого раскручивания колесного механизма.
В 1791 году англичанину Джону Барберу был выдан первый патент на газовую турбину. В проекте Барбера были представлены все основные элементы современной газовой турбины (см. цветную вкладку II — III), но они были настолько примитивны, что двигатель Барбера остался только проектом.
Спустя сто лет инженер-механик русского флота Павел Демьянович Кузьминский разработал проект газовой (точнее, паро-газовой) турбины для небольшого катера (см. вкладку). Она должна была работать на продуктах сгорания керосина и на водяном паре, образовавшемся в специальном змеевике, окружавшем камеру сгорания. Вода служила для охлаждения камеры сгорания, а водяной пар, получавшийся из воды, смешиваясь с продуктами сгорания, снижал температуру газов перед турбиной. Но Кузьминского постигла судьба многих талантливых русских ученых и изобретателей, не встречавших поддержки и понимания у царского правительства. Построив в 1897 — 1900 годах свой двигатель, но не имея достаточных средств для завершения работы, он сумел испытать только одну часть установки — ка¬меру сгорания. После смерти изобретателя в 1900 году работы по испьи-анию и усовершенствованию двигателя прекратились. Позднее схему парогазовой установки Кузьминского использовали в Германии в установках Вальтера для подводных лодок и самолетов.
Газотурбинная установка Штольце
В 1900—1904 годах немецкий инженер Штольце построил «огненную» турбину. Но сколько он ни бился над ней, ничего не получилось: турбина не смогла крутить даже сама себя. И неудивительно, наука тогда еще не знала ключей к правильному проектированию турбин. В турбинах Кузьминского и Штольце сгорание горючей смеси осуществлялось при постоянном давлении.
Спустя два года русский инженер В. В. Караводин изобрел, а в 1908 году построил другой тип газовой турбины: турбину взрывного действия, или турбину со сгоранием при постоянном объеме (см. вкладку).
В 1937 году венгерский инженер Яндрассик испытал созданную им газотурбинную установку мощностью 100 л. с. и получил КПД установки, равный 21,20%. Это был первый серьезный успех газовой турбины.
Двумя годами позже швейцарской фирмой «Броун Бовери» была создана в городе Невшателе подземная газотурбинная электростанция мощностью 4 тыс. кВт. Общий КПД ее при температуре газа перед турбиной 550 °C составил 18%. Можно было считать, что родился новый современный промышленный двигатель. Таковы некоторые факты из сравнительно короткой, но очень интересной «биографии» газовой турбины.
Как же работает газотурбинный двигатель? (см. вкладку)
Воздух из атмосферы засасывается через всасывающий патрубок компрессора и сжимается в компрессоре до давления в несколько атмосфер. Затем из компрессора сжатый воздух подается в камеру сгорания, в которую одновременно подводится топливо, например керосин. В камере за счет сгорания керосина развивается температура 1500 — 2000 °C. Газ с такой температурой нельзя подавать в турбину — сгорят лопатки, расплавится корпус. Поэтому в камеру сгорания подается воздуха в несколько раз больше, чем необходимо для полного сгорания топлива. Добавочный воздух разбавляет продукты сгорания топлива, понижая их температуру До 600—900 °C. Только после этого газ подают в турбину. В направляющих (сопловых) лопатках турбины потенциальная энергия газа, накопленная в компрессоре и камере сгорания, превращается в кинетическую. Это превращение сопровождается падением температуры и давления газа и ростом скорости потока газа, достигающей нескольких сотен метров в секунду. Из сопловых лопаток газ попадает на рабочие лопатки турбины, заставляя вращаться ротор турбины, а затем через выхлопное устройство выбрасывается в атмосферу.
Часть мощности, которую вырабатывает турбина за счет расширения в ней продуктов сгорания горючего, необходимо затратить на привод во вращение компрессора — этой «турбины наоборот». И только оставшаяся мощность может быть полезно использована для привода воздушного винта у самолета, гребного винта у корабля, колес автомобиля или локомотива, электрогенератора на электростанции и т. п.
В турбинах со сгоранием при постоянном давлении работа компрессора, камеры сгорания и газовой турбины происходит одновременно и непрерывно.
По-иному работает газотурбинная установка со сгоранием топлива при постоянном объеме. Само выражение «постоянный объем» говорит о том, что камера сгорания такого двигателя во время процесса сгорания топлива должна быть закрыта со всех сторон. А для этого она должна иметь впускные и выпускные клапаны, подобно клапанам двигателя внутреннего сгорания. Воздух из компрессора через открытый впускной клапан подается в камеру сгорания и заполняет ее (выпускной клапан в это время закрыт). Затем впускной клапан закрывается, и в камеру сгорания подается топливо, которое поджигается запальной свечой. В процессе сгорания температура и давление воздуха в камере повышаются. Кончилось горение — открывается выпускной клапан, и продукты сгорания, вытекая из камеры, отдают свою энергию лопаткам газовой турбины. Когда газы расширились в турбине, выпускной клапан закрывается. и снова весь цикл повторяется в том же порядке.
Циклы газотурбинных двигателей. А — со сгоранием при постоянном давлении:
ab — сжатие воздуха в компрессоре: bc — сгорание топлива при постоянном давлении; cd —расширение продуктов сгоранияшв турбине; da —условная линия предполагаемого охлаждения ?азов: в точке »а» происходит всасывание воздуха в компрессор; в точке d — выхлоп газов в атмосферу.
В — со сгоранием при постоянном объеме: ab — сжатие воздуха в компрессоре; bc — сгорание топлива при постоянном объеме; cd — расширение газа в турбине; da — условная линия предполагаемого охлаждения газов
Как видите, процесс расширения в турбинах со сгоранием при постоянном объеме происходит периодически, а не непрерывно, как в турбинах со сгоранием при постоянном давлении. Турбина Караводина работала без специального компрессора. Сгорание смеси бензина с воздухом, воспламенявшейся от запальной свечи, происходило последовательно в четырех намерах сгорания, благодаря чему турбина работала более плавно (как многоцилиндровый двигатель внутреннего сгорания работает более равномерно, чем одноцилиндровый). Вспышка горючей смеси создавала избыточное давление, закрывающее всасывающий клапан и выталкивающее продукты сгорания через сопло на рабочее колесо турбины.
Почему же газовая турбина, идея которой была известна намного раньше идеи двигателя внутреннего сгорания, только в последние двадцать лет стала полноправным членом семейства тепловых двигателей?
Главная трудность состояла в том, чтобы сделать газовую турбину экономичной, то есть повысить ее КПД, который зависит от многих причин, и в первую очередь от температуры газа перед турбиной, и КПД отдельных агрегатов газотурбинной установки: компрессора, камеры сгорания и самой турбины. В газотурбинной установке с температурой газа перед турбиной 600°C примерно 75% мощности газовой турбины затрачивается на сжатие воздуха в компрессоре, и только оставшиеся 25% могут быть полезно использованы. Чем ниже температура газа перед турбиной, тем меньшая часть мощности, получаемой в газовой турбине, может быть отдана потребителю. При температуре ниже 500°С может получиться так, что мощности газовой турбины не хватит для привода во вращение компрессора, как это случилось, например, с турбиной Штольце.
Поэтому усилия конструкторов и исследователей были направлены в первую очередь на улучшение КПД турбин и компрессоров, на повышение температуры газа перед турбиной. Но чтобы повысить температуру газа, рабочие детали турбины и прежде всего рабочие лопатки должны быть сделаны из особых сплавов, не теряющих своей прочности при высоких температурах. Чтобы создать турбину и компрессор, имеющие высокие КПД, конструктор путем сложных расчетов должен найти такие размеры и придать лопаткам такую форму, которая обеспечивала бы процесс превращения энергии с минимальными потерями. Большая заслуга в решении этих задач принадлежит советским ученым В. М. Маковскому, Г. И. Зотикову, В. В. Уварову, Б. С. Стечкину и многим другим. Немалую роль в развитии газотурбостроения сыграли работы выдающегося словацкого ученого А. Стодола.
В послевоенные годы газовые турбины стали широко внедряться в различные области техники. Известно, какую революцию совершила газовая турбина в авиации. Применение газотурбинных двигателей позволило увеличить скорость полета с 700 км час почти до 2500 км/час и создать такие замечательные пассажирские лайнеры, как «ТУ-104», «ТУ-114», «ТУ-124», «ИЛ-18», «АН-10».
Первый в мире крупносерийный пассажирский самолёт с турбовентиляторными двигателями ТУ-124
На тепловых электростанциях большинство электрических генераторов еще работает от паровых турбин. Однако, как выяснилось, там, где топливом служит природный газ или мазут, выгоднее ставить газовые турбины, которые не уступают по экономичности паротурбинным установкам и в полтора-два раза дешевле их, ибо расход металла на газотурбинную установку в два раза меньше, чем на паротурбинную.
Современная газотурбинная установка требует почти в два раза меньших площадей, объемов зданий и фундаментов, чем такая же по мощности паротурбинная установка. До недавнего времени считалось, что газовая турбина является двигателем для малой и средней энергетики, что мощность стационарной газовой турбины не может превышать 25—30 тыс. кВт в одном агрегате. Профессор В.В. Уваров со своими сотрудниками показал, что уже сейчас можно создать газотурбинные установки мощностью до 400 — 600 тыс. кВт с КПД порядка 38—40%.
Владимир Васильевич Уваров — советский учёный-теплотехник, профессор, заслуженный деятель науки и техники РСФСР.
Широкое применение мощных газовых турбин на тепловых электростанциях, где сжигается газообразное или жидкое топливо, позволит получить миллиарды рублей экономии. На эти средства можно дополнительно установить несколько газотурбинных станций общей мощностью до 6—8 млн. кВт.
Огромное значение имеет снабжение электроэнергией наших строек, особенно в удаленных от крупных электростанций районах. Для этой цели применяются энергопоезда — электростанции на колесах. Существуют паро-турбинные поезда. Но они имеют очень сложное и громоздкое оборудование, для размещения которого требуется много вагонов (так, энергопоезд мощностью 4 тыс. кВт состоит из 11 вагонов). Оборудование же газотурбинного энергопоезда размещается в одном-двух вагонах. К тому же такой поезд не нуждается в воде, а значит, он незаменим в безводных районах, обладает большей экономичностью, отличается быстрым пуском и простотой обслуживания.
Газотурбинный энергопоезд мощностью 4 МВт
Широкое распространение уже получили (и еще больше получат в ближайшем будущем) газовые турбины на газопроводах и нефтепроводах, требующих большого количества перекачивающих станций. Газовая турбина тут оказывается вне конкуренции, ибо она способна развивать большие мощности, не нуждается в воде, а топливом для нее могут стать продукты, которые идут по трубопроводу.
На судах в основном устанавливаются пока еще дизели и паровые турбины. Однако и здесь газовая турбина скоро получит широкое распространение, начиная от небольшого буксирного катера и кончая крупными кораблями. Судно на подводных крыльях «Метеор», построенное недавно заводом «Красное Сормово», оборудовано четырьмя двигателями внутреннего сгорания по 750 л. с. каждый. Но создатели этого судна уже считают, что более целесообразно вместо этих двигателей установить одну газовую турбину, которая легче по весу, более проста в управлении и занимает меньше места.
Много преимуществ у газотурбовозов, то есть локомотивов с газотурбинными двигателями, по сравнению с другими типами локомотивов: паровозами, тепловозами и электровозами. Большая мощность позволяет им вести небывало тяжелые составы, а это существенно снижает стоимость перевозок грузов. Газотурбовозы не связаны, как электровозы, с контактной сетью. Коломенский тепловозостроительный завод имени Куйбышева уже выпустил первый советский газотурбовоз мощностью 3 500 л. с., который сейчас успешно проходит ходовые испытания.
Междугородные автобусы, тяжелые грузовики, тягачи, гоночные машины — вот типы автомобилей, в которых уже начинают успешно применяться газовые турбины.
Металлургическая, химическая и нефтяная промышленность, атомные электростанции, вспомогательные установки самого различного назначения, наконец ракеты, где устанавливаются турбонасосные агрегаты для подачи в двигатель топлива и окислителя, — вот далеко не полный перечень областей применения газовых турбин.
Но, как ни широко применение турбин в технике сегодняшнего дня, это лишь начало, которое сулит колоссальные возможности. Не случайно В.В. Уваров, один из крупнейших специалистов в области газотурбостроения, назвал газовые турбины «целинными землями» в технике, на освоение которых должны быть брошены крупные научные и производственные силы.
