Элементы водосточной системы: из чего состоит водосток и как правильно его установить

Качество установки водостока во многом определяет срок службы фасада, отмостки и фундамента здания. Даже если вы не планируете заниматься этим самостоятельно, знание о том, из чего состоит и как правильно собирается и крепится водосточная система, будут вам полезны. Вы сможете оценить квалификацию нанятых мастеров и сразу увидеть все допущенные ими недочеты. Ведь отступление от технологии монтажа может свести на нет преимущества самого дорогого и функционального оборудования.

Из каких элементов состоит водосточная система

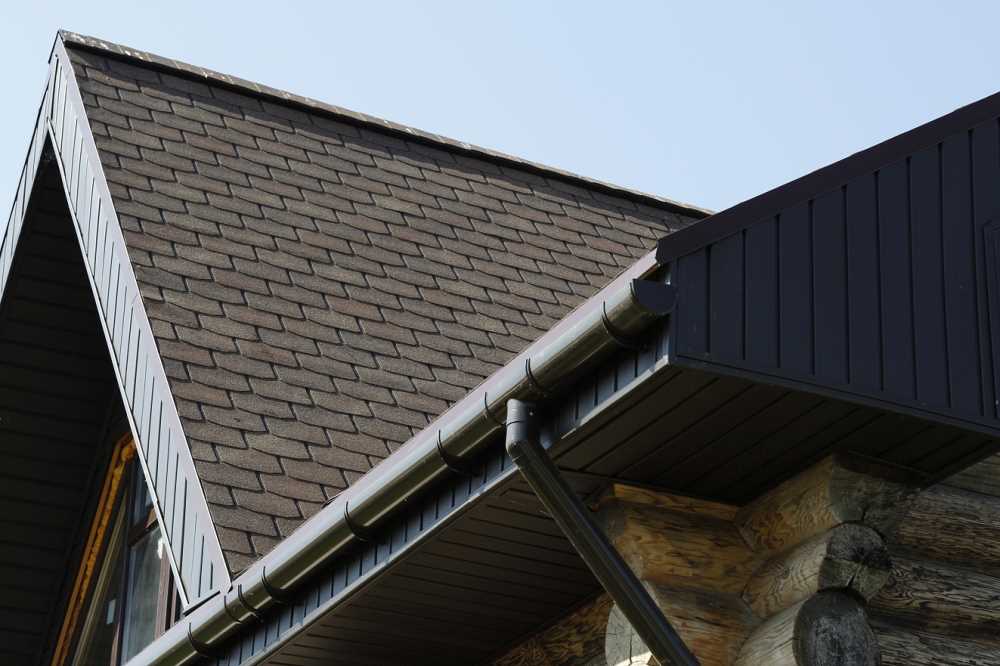

Любой внешний водосток состоит из двух основных частей:

• горизонтальная (водосбор): желоба, установленные под кровельным свесом по всему периметру дома с небольшим уклоном. Вода стекает в них с крыши и самотеком уходит к водосборным воронкам;
• вертикальная (водослив). Это водосточные трубы, подсоединенные к воронкам снизу. По ним вода сливается на землю или в ливневую канализацию.

Сама ливневая канализация к элементам водостока не относится (это часть системы водоотведения, или водоотлива), но ее наличие крайне желательно. Если не сделать дренаж, вода будет уходить в землю и подтапливать фундамент. Кроме того, после сильного дождя перед домом будет сыро и грязно.

Все остальные элементы водосточной системы являются вспомогательными и служат для соединения, крепления или изменения конфигурации вертикальной и горизонтальной трасс.

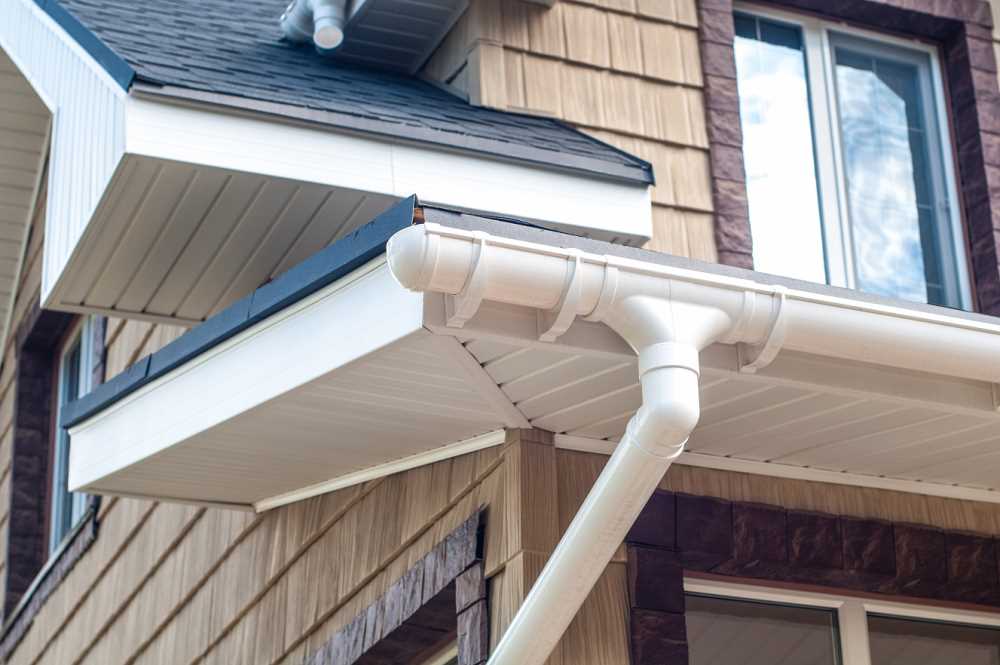

Воронка

Это связующий элемент между вертикальной и горизонтальной подсистемами. Устанавливается между двумя желобами, снизу вставляется водосточная труба. Отверстие воронки закрывается защитной сеткой.

Угловой элемент

Позволяет изменить направление установки желобов, например, при огибании каких-либо архитектурных фрагментов здания или на стыке водостоков разных скатов (обычно на сложных кровлях с числом скатов больше четырех). Большинство производителей комплектуют свои системы углами с фиксированным раскрытием. В основном встречаются два типоразмера:

• 90° — внешние, внутренние или универсальные;
• 135° — внешние, внутренние или универсальные.

В некоторых сериях (например, Docke Lux) есть регулируемые углы, которые можно настраивать в довольно широком диапазоне (60–160°).

Соединитель желобов

Деталь, обеспечивающая герметичное соединение желобов. Устанавливается в каждом месте их стыка. Иногда металлические желоба крепятся внахлест, тогда стыки нужно герметизировать. Альтернатива — соединители с резиновыми уплотнителями. Такая конструкция позволяет обойтись без герметика, желоба фиксируются на защелках.

Заглушка

Заглушки устанавливаются на открытые торцы крайних желобов (как в верхней части, трассы, так и в зоне воронки) и не позволяют воде выливаться за пределы системы.

Кронштейны

Держатели, на которые укладываются желоба. Существуют разные виды кронштейнов, предназначенные для крепления на разные части крыши:

• на обрешетку под кровельное покрытие;
• на лобовую доску;
• к стропилам.

В ассортименте водосточных систем Docke присутствует также регулируемое крепление, которое предназначено для монтажа пластиковых водостоков на кровлях без лобовой доски.

Колено

Меняет траекторию вертикальных частей водостока, например, для обхода карнизного свеса. Фактически это трубный элемент, изогнутый под определенным углом. Наиболее распространены колена на 45° и 72°.

Коллектор и тройник

С помощью коллектора можно соединить две трубы, одна из которых идет вертикально, а другая — под произвольным углом. Кроме того, существуют тройники с фиксированным углом захода трубы в 45°.

Сливной наконечник

Устанавливается в нижней части водосточной трубы и служит для отвода потока в ливневую канализацию.

Хомут

С помощью хомутов крепятся вертикальные элементы водостока для кровли:

• трубы;
• колена;
• наконечники;
• соединительные муфты.

Обычно хомут выполнен в виде кольца с опорой для крепления. Иногда шпилькой для фиксации на стене.

Муфта

Служит для соединения двух водосточных труб, если они располагаются вдоль одной оси.

Защитная сетка

Укладывается в воронку и задерживает крупный мусор, не позволяя ему попадать в водослив.

Виды водосточных систем по материалу

Все элементы системы производятся из одного и того же материала (металл или пластик). Правда, есть одно исключение — для крепления пластиковых желобов на кровлях без лобовой доски используются металлические кронштейны. У каждого вида оборудования есть свои преимущества и недостатки:

• стальные водостоки прочные, хорошо держат нагрузку, но они подвержены коррозии. Для увеличения срока службы на них наносят различные полимерные покрытия, что увеличивает их стоимость. Кроме того, они тяжелее пластиковых, сложнее устанавливаются, на них остаются следы механических воздействий;
• медные и алюминиевые — красивые, долговечные, но очень дорогие. Их применяют в основном в домах, отделанных элитными фасадными и кровельными материалами;
• пластиковый водосток легкий, дешевле стального на 30–50%, мгновенно восстанавливает форму после нагрузки, служит 25 лет и более. Главная проблема — тепловое расширение, с которым производители, впрочем, уже научились бороться.

Компенсация температурных расширений пластиковых водостоков

Яркий пример — запатентованное решение Docke: на каждом соединительном элементе серий Premium и Lux есть специальные выступы, которые работают как ограничители. Монтажнику не нужно задумываться о том, до какого момента вставлять трубу или желоб, чтобы оставить тепловой зазор. Он просто задвигает деталь до ограничителя, за которым этот зазор уже создан на заводе. Когда в процессе эксплуатации деталь расширяется, она срезает ограничители и продвигается вперед на столько, сколько потребуется.

Что же, в очередной раз подтверждается правило: оборудование нужно покупать у известных производителей, которые продумали все до мелочей.

Классификация водостоков по конфигурации

В зависимости от типа крыши водосточные системы делятся на два класса:

• открытые. Обычно это несколько независимых лучей желобов с нужным количеством водосточных труб. Самый простой вариант — двускатная крыша с двумя горизонтальными линиями водослива и водосточными трубами по углам;
• замкнутые. Желоба прокладываются вдоль всего фасада и соединяются угловыми элементами. Такой вариант возможен, например, на вальмовой и более сложных видах крыш. Водосточные трубы при этом располагаются по углам здания и, при необходимости, в промежуточных точках. Точное количество воронок и труб определяется расчетом.

По каким параметрам выбирается водосток

Прежде всего необходимо определиться с материалом. О плюсах и минусах каждого из них мы уже рассказывали, отметим лишь, что в последнее время очень популярными стали изделия из пластика. Если раньше их не принимали всерьез из-за недостаточной прочности, быстрого выцветания и неустойчивости к низким температурам, то сейчас они составляют серьезную конкуренцию металлическим.

Один из примеров — коллекции Docke Lux и Premium: водостоки из ударопрочного пластика с толщиной стенок 1,8 и 2,2 мм, гарантией 7 лет от выцветания и 25 лет от каких-либо деформаций в любом климатическом поясе. Их стоимость минимум в 1,5 раза меньше, чем аналогичных стальных.

Диаметр желобов и труб

Далее следует выбрать геометрические параметры водостоков. Главные из них — диаметр и глубина желобов — определяются исходя из площади обслуживаемой ими крыши:

• для кровли площадью до 150 м 2 можно использовать желоба серии Standard (ширина желоба 120 мм);
• при площади от 150 до 250 м 2 подойдет коллекция Premium. Ширина у нее такая же, но глубина, а следовательно, и пропускная способность больше на 17%;

Необходимо отметить, что водостоки с увеличенной пропускной способностью можно устанавливать и на небольшие крыши (например, если они лучше подходят по дизайну). Но в обратную сторону это правило, конечно же, не работает.

Диаметр водосточных труб определяется автоматически — в каждой коллекции он подобран по общей пропускной способности системы, поэтому отдельно рассчитывать его не нужно.

Теперь, когда вы выбрали коллекцию, необходимо правильно рассчитать количество всех элементов водостока, о которых говорилось выше.

Расчет элементов водосточной системы

Водосточная система подбирается и конфигурируется под конкретное здание. Количество различных элементов водостока зависит от размеров крыши, ее формы и геометрии, высоты дома и ряда других параметров. Начинают обычно с расчета основных деталей конструкции (труб и желобов), а затем под них подбирают остальные комплектующие.

Определение количества желобов

Это довольно просто: нужно измерить периметр дома по карнизу и разделить его на длину желоба (обычно 2 или 3 метра). При соединении встык необходимо учесть потери по длине в 3-4 см.

Расчет числа водосточных труб

Количество труб для водослива определяют исходя из следующих соображений:

• на каждые 10–12 м горизонтальной трассы нужно организовывать один вертикальный стояк;
• количество труб в стояке равно высоте от земли до карнизного свеса за вычетом высоты установки сливного патрубка (50–60 см с учетом расстояния от его нижнего края до уровня земли в 20–25 см), деленной на длину трубы. В коллекциях Docke есть трубы длиной 1, 2 и 3 метра, что позволяет минимизировать отходы и снизить общую стоимость системы;
• для крыш сложной формы нужно организовывать дополнительные стояки на углах здания;
• если рядом располагаются два участка небольшой длины, их целесообразно объединять с помощью тройника-разветвителя.

Далее количество труб каждого размера в одном стояке умножается на число стояков и рассчитывается полная потребность в водосточных трубах на весь проект.

Места установки и количество кронштейнов для желобов

Общая рекомендация — обеспечить расстояние между кронштейнами в 50–60 см (как для пластиковых, так и для металлических желобов). К этому добавляется требование по установке дополнительных кронштейнов по обе стороны от каждого соединительного элемента и воронки (не далее 10–15 см), а также на краю последнего желоба. Формула для расчета: N = N_доп + L/d, где N_доп — число дополнительных поддерживающих кронштейнов в местах стыка элементов водостока кровли, L — длина трассы, d — выбранный шаг установки кронштейнов.

Расчет прочих комплектующих

Остальные элементы водосточной системы подбираются исходя из результатов основного расчета:

• количество воронок, защитных сеток для них и сливных наконечников равно числу стояков;
• количество заглушек определяется по числу отдельных лучей системы. Заглушка обычно устанавливается в самой высокой и в самой низкой (после воронки) точке каждого отрезка трассы. В замкнутых системах заглушки не нужны;
• соединительных элементов для каждого отдельного участка трассы требуется на один меньше. При этом нужно учитывать, что в пластиковых водостоках угол одновременно является и соединителем желобов. В металлических системах в месте стыка угла с желобом, как правило, нужен отдельный соединитель;
• количество угловых элементов определяется числом углов здания, вдоль которых монтируются непрерывные трассы. Например, для замкнутой системы в прямоугольном доме с вальмовой крышей понадобится 4 угла;
• потребность в коленах определяется архитектурой здания. Как правило, чтобы обойти крниз, нужны два колена на каждый стояк. Для огибания других выступов на стенах могут потребоваться дополнительные элементы. В пластиковых водостоках д
• монтажные хомуты устанавливаются на каждое нижнее колено в фигурной части водослива, на середину верхней водосточной трубы в стояке, на каждую муфту, соединяющую трубы, и на каждый сливной наконечник. Как правило, все стояки имеют однотипную конструкцию, поэтому рассчитывают количество хомутов на один стояк и умножают его на общее число стояков в системе;
• в пластиковых системах равно количеству стыков трубных элементов (как целых труб, так и их фрагментов) по всем стоякам. В металлических водостоках муфты используют только для соединения отрезков труб, у которых нет обжатия на концах
• необходимость в тройниках и коллекторах определяется геометрией крыши и особенностями проектирования водосточной системы.

Инструкция по монтажу водосточной системы

Монтаж водостоков не представляет серьезных сложностей, особенно если речь идет об установке пластиковых элементов. Они легкие, их удобно поднимать на высоту, для сборки не требуется применения дополнительных герметизирующих средств, все стыки уплотнены силиконизированной резиной, которая не рассыхается и сохраняет свои свойства при любых погодных условиях.

Инструменты и материалы

Для монтажа водосточной системы понадобятся:

• перфоратор (если стены дома бетонные или кирпичные), шуруповерт или — для крепления хомутов и кронштейнов;
• длинная прочная нить, уровень, отвес, рулетка, карандаш — для разметки фасада под крепежные элементы водостока кровли;
• ножовка или пила с мелким зубом — для подрезки кронштейнов и труб;
• гибочное устройство (при использовании металлических кронштейнов, для загиба их полок под нужным углом).

Основная часть работ будет выполняться на высоте, поэтому потребуется стремянка или строительные леса.

Установка кронштейнов

Каждая ветка желобов должна иметь уклон в сторону водосборной воронки примерно 3 мм на каждый метр длины. Последовательность установки кронштейнов такая:

1. Установка первого кронштейна (в самой высокой точке трассы). Его положение подбирается так, чтобы граница кровельного покрытия располагалась над желобом на расстоянии от 1/3 до половины его диаметра. Между верхней точкой кронштейна и воображаемым продолжением крыши должен оставаться зазор в 25–30 мм.
2. Установка крепления для желоба в нижней точке. В зависимости от типа водосточной системы это может быть либо воронка (в некоторых коллекциях она крепится непосредственно к лобовой доске), либо ближайший к ней кронштейн. Смещение по высоте между крайними точками крепления желобов рассчитывается исходя из длины трассы и рекомендуемого уклона. При использовании металлических кронштейнов оно достигается соответствующим выгибанием их полок в расчетных местах, пластиковые кронштейны каждый раз смещаются вниз на заданное расстояние.
3. Монтаж промежуточных кронштейнов. Между установленными элементами водостока натягивается нить, оставшиеся кронштейны расставляются через выбранное расстояние в местах, которые определяются положением нити. Каждый кронштейн необходимо крепить во всех предусмотренных для этого точках.

Монтаж горизонтального водосбора

В установленные кронштейны вставляются желоба и угловые элементы (при необходимости). Фиксирование желобов производится на защелки или загибанием пластины, расположенной на кронштейне. Горизонтальные элементы водосточной системы вставляются друг в друга до специальной метки, при этом край одной детали упирается в ограничители другой. Таким образом обеспечивается необходимый тепловой зазор. На крайние желоба и воронки (в некоторых коллекциях) надеваются заглушки, в воронки устанавливаются защитные сетки. Концы желобов должны выступать за пределы кровли на 50–100 мм с каждой стороны.

Монтаж стояков водослива

Вертикальные элементы водостока собираются в следующем порядке:

1. На нижний раструб воронки надевается муфта или колено (в зависимости от геометрии системы).
2. При необходимости собирается фигурная часть водостока для обхода свеса кровли. В пластиковых системах второе колено должно соединяться с первым
3. Нижнее колено фиксируется на поверхности стены при помощи крепежного хомута.
4. На нижнее колено надевается водосточная труба нужного размера. Порядок соединения деталей такой же, как и для желобов (до метки). В середине труба крепится на фасад универсальным хомутом.
5. При необходимости в нижнюю часть трубы устанавливается муфта, через которую подсоединяется следующий отрезок трубы или колено. Операция повторяется до тех пор, пока не будет собран весь водосток. В каждом месте стыка стояк закрепляется хомутом.
6. Устанавливается сливной наконечник, который крепится отдельным хомутом.

Водосточные системы Docke комплектуются хомутами с универсальной опорой, с помощью которой можно крепить как трубы, так и соединители (фитинги). Опору необходимо устанавливать в правильное положение в зависимости от фиксируемого элемента, для чего на ней есть надписи «Труба» и «Фитинг». В положении «Труба» диаметр хомута больше, поэтому трубы имеют запас для линейного расширения, в положении «Фитинг» хомут плотно сжимает установленную деталь. Если водосточную трубу закрепить как фитинг, со временем она может деформироваться

Основные ошибки при монтаже водостоков

Некоторые мастера иногда пренебрегают требованиями производителей и нарушают технологию монтажа из-за отсутствия опыта или для того, чтобы побыстрее сдать объект. Вот наиболее характерные ошибки, из-за которых работа водостока может быть нарушена:

1. Неправильный выбор сечения элементов водосточной системы. Если оно больше рекомендуемого, то это просто бессмысленная трата денег, если меньше — водосток не справится, и вода будет переливаться через край.
2. Установка кронштейнов через большие промежутки, чем допустимо по инструкции. Частое оправдание при этом — возможность сэкономить и опыт предыдущих объектов. Летом и осенью такая система, возможно, и проработает, а зимой при обильных снегопадах либо изогнутся желоба, либо оторвутся кронштейны.
3. Неправильный уклон горизонтальной трассы. При уклоне меньше рекомендуемого вода будет застаиваться в желобах. Больший угол делать также не рекомендуется, поскольку при этом в нижней части будет сложно обеспечить необходимое положение желобов относительно карнизного свеса и вода будет уходить мимо них.
4. Неверное расположение желобов. Если они установлены слишком близко к карнизу или, наоборот, слишком далеко от него, поток воды будет выливаться на улицу. Кроме того, необходимо следить за тем, чтобы капельник был заведен в желоб, но не соприкасался с ним.
5. Слишком низкое расположение сливного наконечника. Он должен находиться на расстоянии 20–25 см над землей, чтобы образующийся зимой лед не закрыл сливное отверстие. Если же установить его слишком высоко, брызги воды будут попадать на фасад.

Правильно установленный водосток будет полностью отводить воду с крыши и защищать здание от намокания и подтопления в течение всего срока службы. Его лишь надо вовремя обслуживать, удаляя мусор и скопившуюся грязь. Помните, что лучше проявить максимум внимания и аккуратности на этапе монтажа, чем затем регулярно ремонтировать или заменять вышедшие из строя элементы.

Защита от дождей — система отвода воды с крыши дома. Как сделать своими руками?

Всё о дренаже

Дожди являются одной из основных причин преждевременного разрушения конструкции дома. Если не обеспечить защиту конструкции от губительного воздействия осадков, они постепенно будут подмывать отмостку и фундамент. Исключить негативное влияние можно при помощи обустройства водостока. С монтажом системы справится любой домашний мастер.

Что это такое, как называется, из чего состоит?

Водостоком называют систему отвода дождевой и талой воды с крыши дома или другой постройки.

Он включает в себя 2 основные части:

• горизонтальную – главным элементом являются желоба;
• вертикальную – состоит преимущественно из труб.

Важно. Эти части соединяются между собой при помощи специальных водосборных воронок. Их число определяется количеством стояков.

Также в систему входят такие элементы:

1. Заглушки. Их монтируют на концах горизонтальных желобов. Они необходимы для перекрытия первых лотков и предотвращения перелива воды.
2. Углы желобов. Они необходимы для соединения отдельных горизонтальных частей. Обычно их располагают на соседних скатах крыши при оборудовании системы на четырехскатной кровле.
3. Кронштейны. Это крепежи на которые кладутся желоба.
4. Сетка для улавливания мусора. Имеет круглую или цилиндрическую форму и укладывается прямо в желоба. Она необходима для предотвращения попадания мусора в водосточную систему.
5. Защитная сетка. Она вставляется в водоприемную воронку и не дает мусору попасть в трубный стояк.
6. Колено. Элемент для соединения труб. Может иметь угол в 45 или 90 градусов. Его используют, если нужно обойти угол или учесть другие конструктивные особенности здания.
7. Хомут. Крепеж, которым закрепляются трубы к стене.
8. Сливной патрубок. Монтируется на конце стояка. Он необходим для перенаправления стекающей воды в отводящую ливневку или лоток.

Элементов водосточной системы достаточно много. Они могут быть изготовлены из различных материалов:

• меди;
• оцинкованной стали, которую покрывают различными полимерами или красят;
• алюминия;
• полимерных материалов, чаще всего – ПВХ.

Среди перечисленных материалов лучше всего смотрятся медные системы, но они являются и наиболее дорогостоящими. В последнее время чаще всего используют трубы и желоба, сделанные из высокопрочного поливинилхлорида. Пластик не подвержен коррозии и не меняет свои характеристики под воздействием природных нагрузок.

При выборе водосточной системы обязательно необходимо учитывать диаметр. От него будет зависеть ее работоспособность.

Диаметр труб и желобов выбирается исходя из площади ската, под который устанавливаются элементы водостока:

1. Если площадь ската менее 70 кв. м., то диаметр желобов делают 90 мм, а вертикальных стояков – 75 мм.
2. Когда площадь составляет от 70 до 130 кв. м., диаметры увеличиваются до 130 мм и 100 мм.
3. Крыши, которые имеют площадь более 130 кв. м. оборудуют желобами в 200 мм и трубами в 120 мм.

Но при расчете необходимо учитывать и количество стояков, которые находятся на одном скате. Чаще всего трубы монтируют на расстоянии 10-12 метров друг от друга. Чем больше стояков, тем меньше диаметр можно выбирать. Но это делают только для экономии, так как такой вариант не всегда приемлем. Если есть возможность, необходимо пользоваться соотношениями, приведенными выше.

Плюсы и минусы

Чаще всего для обустройства используют пластик или металл. Одним из главных плюсов пластмассовых систем водоотведения является низкая цена, если сравнивать с другими материалами. Современные полимерные трубы имеют высокую прочность, хорошо противостоят механическим воздействиям и температурным перепадам. В новый пластик добавляется винил.

Раньше такие системы на морозе становились хрупкими и могли легко сломаться при сильном ветре или при нагрузках от большого слоя снега. Сейчас ситуация кардинально изменилась.

Кроме прочности, плюсом пластиковых систем является пластичность. Они способны переносить нагрузки без деформаций. После прекращения воздействия материал принимает прежнюю форму.

Среди недостатков пластмассовых систем можно выделить сравнительно небольшой срок эксплуатации и выгорание цвета под воздействием солнечных лучей. Хотя у качественного полимерного водостока минимальный срок службы составляет 15 лет. Это, конечно, меньше, чем у металлического, но все равно немало.

Металлические водостоки могут быть выполнены из разного материала. Но у них общий список достоинств:

1. Большой срок службы. Например, титан-цинковые изделия могут эксплуатироваться на протяжении 100 лет.
2. Высокая прочность. Металлические водосточные системы не трескаются и не деформируются при механических нагрузках, например, во время схождения снега.
3. Устойчивость к температурным перепадам. Металл может эксплуатироваться при температурах от -50 до +120 градусов. Благодаря этому металлические водостоки подходят для всех климатических поясов.

Но у таких систем есть и недостатки. Среди них можно выделить следующие:

1. Сравнительно большой вес. Конструкции, на которых будет монтироваться такая система, должны быть заранее под это рассчитаны. Это относится не только к кронштейнам, но и к стропилам, которые при неправильном подходе могут деформироваться под весом водостока.
2. Большая теплопроводность. В зимнее время водоотводы нередко полностью промерзают, из-за чего их функционирование останавливается. Чтобы это не произошло, придется дополнительно использовать обогрев. Для этого обычно применяют греющие кабели.
3. Возникновение ржавчины в местах, где защитный слой был поврежден. Прежде всего, это касается алюцинковых и металлопластиковых водоотводов.
4. Шумность. Капли дождя, разбивающиеся о металлические, создают много шума.

В видео эксперт сравнивает пластиковую и металлическую системы отвода воды с крыши:

Как сделать: монтаж водосточной системы на доме

Во время строительства дома водосточная система монтируется на подготовленный черновой настил. При ремонте кровли для монтажа придется устранить все дефекты лобовой доски или полностью ее заменить.

Алгоритм установки выглядит следующим образом:

1. При выборе мест монтажа вертикальных труб необходимо учитывать расположение окон и дверей. Чаще всего выбирают углы здания. Если длина стены превышает 18 м, то дополнительно монтируют стояк по центру.
2. Главные кронштейны монтируются на расстоянии 10-15 см от воронок. Все остальные устанавливают с шагом в 40 см.
3. После этого желоб укладывают в кронштейны.
4. Далее производят монтаж соединителей желоба между кронштейнами, соблюдая расстояние в 10-15 см.
5. Теперь переходят к соединению желоба с воронками. Если горизонтальная часть состоит из нескольких элементов, то лучше их заранее собрать, а потом закреплять по условной линии, которая продолжает крышу. При этом следует соблюсти расстояние в 1 см от края кровли.
6. Следующим этапом является монтаж углов и заглушек.
7. Трубы устанавливаются на расстоянии в 5-8 см от стены. Крепеж производится при помощи хомутов.

Важно. Конечный слив должен находится на расстоянии в 15 см до отмостки. Если установить его ниже, то в сильные морозы внутри труб будет образовываться наледь, из-за чего они могут разорваться.

Пластиковую водосточную систему монтируют при температуре не ниже +5 градусов. Металлический водосток можно устанавливать в любое время. После монтажа система сразу готова к эксплуатации.

В видео показан процесс установки водосточной системы:

Куда подключать водосток?

Наилучшим вариантом является подключение водостока к закрытой системе сбора и отвода воды.

К примеру, это может быть:

1. Ливневая канализация, предназначенная для удаления излишков воды с участка.
2. Подземная дренажная система. Труба водостока подсоединяется к выпуску дренажной системы через обратный клапан.
3. Система, которая специально сделана для сбора дождевой воды. Эту воду потом используют для хозяйственных нужд и полива.
4. Канализация. Но для подключения к централизованной системе владельцу дома необходимо предварительно получить разрешение от водоканала на прием дополнительных стоков.

Также можно проложить поверхностные желоба с краю дорожек. Они делаются под наклоном и уходят за участок туда, где лишняя вода никому не будет мешать. Это самый дешевый вариант.

Отвод дождевой воды с использованием закрытых систем значительно удорожает строительство дома.

Поэтому большинство людей предпочитают использовать водоотводные лотки. Их делают по месту из бетона. Также можно купить готовые изделия из пластика или металла. Дополнительно (для удобства) лотки закрываются специальными съемными решетками.

Как сделать металлические и пластиковые водостоки для крыши

Ради продления срока службы фундамента стекающую с кровли дождевую воду необходимо отводить подальше от здания. Эту функцию выполняют металлические либо пластиковые водостоки для крыши. Из данной публикации вы узнаете, как правильно сделать систему кровельного слива своими руками.

Монтаж металлических водостоков

Первым делом мы рассмотрим устройство водослива из полукруглых элементов заводского изготовления, изображенных на фото.

Монтажный комплект состоит из таких деталей:

• сточные трубы и желоба;
• угловые элементы;
• кронштейны с хомутами и крюки для подвеса труб и желобов соответственно;
• воронки;
• торцевые заглушки;
• колена под трубопроводы;
• полусферические соединители желобов.

При сборке также используются дополнительные материалы – герметик, резиновые прокладки и средства крепежа – заклепки, шурупы по металлу.

Составление схемы и подбор деталей

Поскольку производители предлагают 2 типоразмера труб и желобов, перед закупкой комплектующих нужно подобрать соответствующий диаметр и составить схему водосливной системы.

При составлении чертежа руководствуйтесь следующей инструкцией:

1. Рассчитайте площадь каждого ската крыши в отдельности. Если она не превышает 250 м², берите желоб шириной 125 мм и трубу Ø90 мм. В противном случае стоит предусмотреть элементы размером 150 и 100 мм соответственно.
2. Замерьте длину кровельного свеса вдоль каждой стены коттеджа или дачи. Расставьте по углам здания сливные воронки и трубы из расчета 1 водоотлив на 10 м протяженности свеса.
3. В зданиях сложной формы (например, L-образный дом) сливы располагайте на внешних углах, поскольку от внутренних сложнее организовать ливнесток.
4. Правильная прокладка желобов производится с уклоном 3—5 мм. Учитывайте данный факт при подсчете количества материалов.
5. Крюки крепления монтируются на кровельную обрешетку или карнизную (лобовую) доску. В первом случае выдерживается шаг установки 60—90 см, во втором – не более 50 см.

Рекомендация. Если длина свеса кровли с одной стороны превышает 20 м, предусматривайте установку дополнительной трубы посередине, иначе водосточная система не справится с отведением интенсивных осадков.

Вертикальные стоки в виде труб крепятся к стене на кронштейнах, максимальное расстояние между ними – 1,5 м. Высота нижнего среза водослива над землей – не больше 30 см. В качестве крепежа используются только оцинкованные саморезы либо гвозди.

Как собрать систему

Чтобы смонтировать металлические водостоки своими руками, подготовьте стандартный набор измерительного и слесарного инструмента плюс дрель для сверления стен под кронштейны. Одно предостережение: применяйте резиновый молоток и ножницы по металлу вместо болгарки, дабы не испортить порошковую краску деталей.

Сборка водосливной системы производится в таком порядке:

1. Установите крюки с учетом уклона. Технология следующая: закрепите 2 угловых подвеса на расстоянии 10 см от края, а потом остальные с равномерными промежутками.
2. Если длина свеса составляет больше 10м и нужно ставить 2 воронки по бокам, при монтаже кронштейнов предусмотрите «разуклонку» желобов с высшей точкой посередине стены. Тогда вода с крыши равномерно распределится на 2 слива.
3. Примерьте желоб и нанесите точку присоединения воронки. Вырежьте дно по контуру отверстия, при нужде подогните резиновым молоточком.
4. Зацепив воронку за передний край сточного элемента, прикрепите ее к желобу. Для этого нужно загнуть лепестки резного фланца, как показано на картинке. Поставьте торцевые заглушки.
5. Вместе с помощником вставьте желоб в задние углубления крюков, опустите передний край и защелкните его в замке.
6. Установите угловые элементы. Чтобы соединить их со сливами, используйте специальные замки. Торцы элементов подводятся друг к другу встык и фиксируются соединителем, чья прокладка заранее намазывается герметиком. Таким же образом желоба наращиваются по длине.
7. Смонтируйте сточные трубы из прямых и наклонных участков, соединяемых коленами. Каждая верхняя деталь вставляется внутрь нижней, начиная от воронки. Закрепите элементы на кронштейнах.

Важный момент. После защелкивания желоб нельзя двигать, иначе вы рискуете содрать полимерное покрытие. Элемент важно сразу поставить в проектное положение.

Самый ответственный этап монтажа водосточной системы – правильная установка крюков, собрать и повесить желоб гораздо проще. Кронштейны, прикручиваемые к обрешетке, надо устанавливать перед монтажом кровельного покрытия, иначе профлист или металлочерепицу придется поднимать. Каждый крючок необходимо согнуть таким образом, чтобы подвес оказался на проектной высоте.

Совет. Лучший способ соблюсти расчетный уклон натянуть между крайними кронштейнами шнур и по нему выверять крепление остальных.

Другой путь – ставить короткие крюки на лобовую доску с меньшими промежутками (при условии, что карниз зашит деревом, а не пластиком). Уклон будущего стока выдерживается за счет крепления кронштейнов с небольшим вертикальным смещением. Подробно процесс сборки показан на видео:

Коробчатые желоба – особенности установки

Домовладельцам, желающим самостоятельно собрать водоотливы квадратной формы, придется учесть несколько нюансов. Монтаж ведется по той же технологии, но часть операций делается иначе:

• под воронку вырезается прямоугольное отверстие;
• соединение угловых деталей с желобами выполняется внахлест с фиксацией заклепками и промазыванием стыка герметиком;
• воронка крепится на 4 заклепках, посадочный фланец покрывается герметиком.

При стыковке прямых и угловых элементов величина нахлеста составляет 5 см. Чтобы вставить одну деталь в другую, необходимо подрезать верхний загнутый край.

О пластмассовых водосливах

Если вы хорошо усвоили методику сборки водостоков из крашеной стали, то монтаж ПВХ – систем не составит большой проблемы. Порядок работ и технология выполнения сохраняется, но есть ряд отличий:

• диаметр малой трубы составляет 87 мм;
• ввиду малого веса деталей устроить водосточную систему можно в одиночку;
• максимальный шаг установки крюков – 50 см;
• воронка представляет собой отдельный элемент, встраиваемый в желоб, отверстие вырезать не требуется;
• пластмассовые детали допускается резать болгаркой, но придется зачищать наплывы;
• расстояние между хомутами труб – не больше 150 см.

Стальные и пластиковые водоотливы одинаково «боятся» схода снежных масс с крыши. От большого количества снега первые деформируются, а вторые могут сломаться. Поэтому на кровле обязательны снегозадержатели, а внешний край желоба должен опуститься на 2 см ниже линии уклона покрытия, как изображено выше на схеме.

Самодельные отливы из канализационных труб

Стоимость качественной металлической «водосточки» довольно существенна, да и пластиковая по цене ненамного дешевле. Поэтому для подсобных построек, бань и сараев есть более экономные варианты, сделанные из подручных материалов:

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Заключение

Современные системы водослива конструируются с прицелом на простоту монтажа, поэтому с данными работами справится любой желающий домовладелец. Правильность установки проверяется наполнением желоба водой в самой высокой точке. Чтобы каналы не забивались крупным мусором и листьями, желоба закрываются сверху специальной сеткой.

Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Значительно снизить нагрузку от осадков на фасад, отмостку и фундамент позволяют водосливные системы для кровли, сооружаемые вдоль скатов двухскатных крыш или по периметру четырехскатных конструкций. Чтобы комплекс водоотведения был эффективен, необходимо выбрать материал и рассчитать параметры комплектующих элементов.

Мы расскажем о том, как подобрать водосточную систему в зависимости от технических данных и особенностей дома. В представленной нами статье детально описаны шаги расчетов и технология установки конструкции для отвода атмосферной воды. С учетом наших советов весь фронт работ вы сможете провести собственными руками.

Классификация водосточных систем

Принцип организации отвода талых, дождевых вод зависит от ряда факторов: конструкции кровли, климатических условий региона, личных предпочтений владельца дома. В любом случае водосток должен эффективно действовать круглый год без появления лиственных, ледяных пробок или пыльных засоров.

При планировании водослива необходимо определится с важными параметрами: местом размещения и конфигурацией системы, а также материалом изготовления составляющих элементов.

Внешний и внутренний водоотвод

Разновидность водосточной системы подбирают в зависимости от типа крыши, этажности здания, а также погодных условий местности.

В обустройстве домов используют три варианта водоотведения:

• наружный неорганизованный;
• наружный организованный;
• внутренний организованный.

Первый тип предполагает самопроизвольное стекание воды. Для работы достаточно вывести карниз под наклоном за пределы стены.

Самотечную систему нечасто делают в жилых домах из-за ряда недостатков. Вода падает вблизи фундамента, повышая вероятность его разрушения.

Особенности обустройства неорганизованного водостока:

• количество годовых осадков в регионе не должно превышать 300 мм/год;
• кровлю необходимо оборудовать козырьком длиной 60 см и более;
• на стороне дома, куда обращен скат, не получится обустроить балкон, там не должна находиться и пешеходная зона.

Наиболее популярная система для частных домов – наружная организованная разновидность. Этот вариант подходит для крыш ломаной, двускатной, шатровой, вальмовой конструкции. Для последующего отвода влаги обустраивают фильтрующий колодец или ливневую канализацию.

Специфика водостоков внешнего типа:

• отлично работают в теплых регионах, в местности с морозными зимами желательно предусмотреть систему антиобледенения;
• на холодных складских сооружениях вероятность появления ледяной пробки сведена к минимуму – здесь можно обустраивать наружный водосток без подогрева.

Внутренняя система предполагает монтаж трубопровода водоотведения внутри здания. Комплекс эффективно работает при положительной и отрицательной уличной температуре. Такой водослив обычно обустраивают в торговых центрах, многоэтажных домах с плоской или односкатной кровлей.

Исходя из конструктивных особенностей, различают два типа внутренних систем:

1. Самотечная. Вода свободно стекает через наклонные желоба. Проектирование системы не вызывает сложностей, дополнительный плюс – доступная стоимость.
2. Сифонная. Осадки накапливаются, заполняют трубу от воронки до канализационного выхода. При понижении уровня жидкости образуется зона разряжения – вода буквально всасывается.

Сифонная система дороже в обустройстве, однако, при ее монтаже можно задействовать минимальное количество воронок и трубы уменьшенного диаметра. Сифонный водосток отлично справляется с обильными осадками. Дополнительный плюс – самоочищение под напором стекающей воды.

Системы замкнутого и незамкнутого типа

Вид крыши определяет конфигурацию и специфику установки водосточной системы. Для дома с двухскатной кровлей достаточно установить два прямых желоба и вертикальные водоотводные трубы.

Если скат крыши нестандартной конфигурации, то для создания эффективной системы и сохранения эстетичного вида дома придется разработать более сложный комплекс.

Водоотвод с вальмовой крыши осуществляется в разных направлениях, поэтому вертикальные сливные трубы надо устанавливать в углах постройки. Расчет замкнутой системы выполняют с учетом общей площади кровли.

В двухскатных, многоскатных и разноскатных конструкциях устанавливают несколько обособленных линий желобов. Водоотводные вертикальные каналы размещают по центру стены или на углах дома.

Материалы изготовления водослива

Элементы водосточной системы производят из металла или пластика. Есть и комбинированный вариант – металлические изделия с полимерным покрытием. Каждый материал обладает плюсами и минусами.

Среди металлических водостоков применяют:

• стальные;
• алюминиевые;
• медные.

Стальные оцинкованные водостоки доступны по цене, долговечны, устойчивы к температурным перепадам и воздействию УФ-лучей.

Для улучшения внешнего вида и продления срока службы водостока, оцинковку покрывают полимерами.

1. Пурал. Поверхность стойка к механическим повреждениям, УФ-лучам. Срок службы – 30-35 лет. Пураловые изделия дороже других композитных элементов.
2. Пластизол. Покрытие из поливинилхлорида доступно по цене и отличается многообразием расцветок. Существенный минус – боязнь солнечных лучей, под действием ультрафиолета полимер деформируется. Водосток из стали и пластизола подойдет для северных, преимущественно пасмурных регионов.
3. Полиэстер. Покрытие не боится солнца, но чувствительно к механическим повреждениям – появляются царапины. Срок службы – до 10-15 лет. Деформация защитного слоя приводит к постепенному разрушению стальной основы.

Водостоки из металла с полимерным покрытием подойдут для кровли из металлочерепицы. Долговечность материалов приблизительно одинакова – можно будет производить замену одновременно.

Медные водосливы выглядят престижно и практичны в эксплуатации. Со временем конструкция покрывается патиной и не окисляется. Недостатки медных систем – дороговизна и тяжесть.

Широким спросом в частном домостроении пользуются пластиковые водосточные варианты. Сравнение пластиковой и металлической систем приведено здесь, рекомендуем ознакомиться с полезной информацией.

Среди их основных плюсов отмечают:

• хорошее соотношение цены и качества – пластиковые изделия дороже оцинкованных элементов, но дешевле остальных;
• возможность выбора цвета под экстерьер дома;
• хорошая шумопоглощающая способность;
• антикоррозионные качества;
• простота монтажа.

Пластиковые водоотводы достаточно хрупкие. Они особенно восприимчивы к механическим повреждениям при минусовых температурах. Чтобы уменьшить риск поломки водостока из-за обилия осадков, на кровле надо устанавливать снегозадержатели.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб — лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба — полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Колено — это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Отмет — гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы — это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих. Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов.

Этап #1 — сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 — определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 — расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 — вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Выводы и полезное видео по теме

Определение параметров крыши и расчет водосточных труб:

Пошаговый инструктаж обустройства системы водоотведения с крыши для частного дома:

В принципе, порядок расчета и технология монтажа водосточной системы достаточно проста. Справиться с задачей вполне реально своими силами. Опытные мастера обустраивают водоотведение с кровли за один день, у начинающего мастера работы отнимут больше времени.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как рассчитывали расход материала для устройства водосточной системы и устанавливали ее элементы. Делитесь полезными сведениями и технологическими тонкостями.
